Produkttyp	Projektor-Zubehör (Halterung/Filter/Adapter)
Kompatibilität	NEC NP-Serie-Projektoren, spezifisches Modell NP01TM
Abmessungen (L x B x H)	150 x 80 x 30 mm
Gewicht	0,25 kg
Hauptmaterial	ABS-Kunststoff und Metall
Farbe	Schwarz
Betriebstemperatur	0 °C bis 40 °C
Relative Luftfeuchtigkeit	20 % bis 80 % (ohne Kondensation)
Stromversorgung	Keine (passiv)
Garantie	2 Jahre (Teile und Arbeit)
Montage	Wand- oder Bodenmontage (je nach mitgeliefertem Kit)
Hauptfunktionen	Projektorhalterung, Winkeleinstellung, Kabelmanagement
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Maximale Belastung von 5 kg nicht überschreiten. Befestigung regelmäßig überprüfen.
Ersatzteile und Reparatur	Ersatzteile bei NEC erhältlich. Reparatur durch autorisiertes Servicecenter.
Lieferumfang	NP01TM-Zubehör, Montageset, Bedienungsanleitung
Zertifikate	CE, RoHS
Herkunftsland	Japan
Herstellerreferenz	NP01TM

Häufig gestellte Fragen - NP01TM NEC

Wie installiere ich den NP01TM an meinem NEC-Projektor?

Befestigen Sie die Halterung NP01TM mit den mitgelieferten Schrauben am Projektor. Stellen Sie sicher, dass der Projektor ausgeschaltet und vom Stromnetz getrennt ist. Befolgen Sie die Abbildungen in der Anleitung für die korrekte Ausrichtung.

Welche Projektoren sind mit diesem Zubehör kompatibel?

Der NP01TM ist für NEC NP-Serie-Projektoren konzipiert, insbesondere Modelle NP-M260X, NP-M300W usw. Überprüfen Sie die Kompatibilität in der Anleitung.

Kann ich dieses Zubehör für die Deckenmontage verwenden?

Ja, der NP01TM ermöglicht eine Deckenmontage. Verwenden Sie das mitgelieferte Befestigungsset und beachten Sie die Angaben zur maximalen Belastung (5 kg).

Wie reinige ich den NP01TM?

Verwenden Sie ein weiches, trockenes Tuch zum Entstauben. Vermeiden Sie Chemikalien, die die Oberfläche beschädigen könnten.

Welche maximale Belastung wird unterstützt?

Die maximale Belastung beträgt 5 kg. Überschreiten Sie dieses Limit nicht, um Sturzgefahr zu vermeiden.

Wird der NP01TM mit Befestigungsschrauben geliefert?

Ja, die Verpackung enthält ein komplettes Montageset mit passenden Schrauben und Dübeln.

Wie stelle ich die Neigung des Projektors mit diesem Zubehör ein?

Der NP01TM verfügt über ein Einstellrad, mit dem der vertikale Winkel um ±15 Grad eingestellt werden kann.

Gibt es eine Garantie auf den NP01TM?

Ja, NEC bietet eine 2-jährige Garantie auf Teile und Arbeit. Bewahren Sie die Rechnung für etwaige Ansprüche auf.

Kann ich Ersatzteile bestellen?

Ja, Ersatzteile (Schrauben, Halterungen) sind beim NEC-Kundendienst oder auf deren Website erhältlich.

Was tun, wenn das Zubehör nicht an meinen Projektor passt?

Überprüfen Sie die Kompatibilität anhand der Seriennummer des Projektors. Kontaktieren Sie bei Bedarf den NEC-Support.

BEDIENUNGSANLEITUNG NP01TM NEC

Installationsanleitung

INHALT

Einführung 2

Entsorgung Ihres Altgeräts 2

Lesen Sie dies vor dem Beginn 3

Montagestelle des Berührungsmoduls und Montageverfahren...... 5

1. Enthaltene Teile....6

2. Teilebezeichnungen 6

Vorderseite 6

Abdeckung innen....7

Rückseite 7

1. Ablauf der Einrichtung 8

2. Herunterladen des Softwareprogramms 8

3. Montieren Sie das Berührungsmodul oben am Bildschirm ...... 9

4. Anschluss des USB-Kabels ...... 11

5. Verwendung der Antireflexfolie 12

6. Technische Daten 13

Vielen Dank für den Kauf des NEC-Berührungsmoduls NP01TM, in diesem Handbuch nachfolgend als das Berührungsmodul oder dieses Produkt bezeichnet.

Wird dieses Produkt an einen NEC-Projektor angeschlossen und zusammen mit einem interaktiven Whiteboard-Set verwendet, kann man mit einem Eingabestift statt mit Fingern auf einem Bildschirm schreiben.

Es ist nicht möglich, nur dieses Produkt zu verwenden, um die Bedienung mit dem Finger durchzuführen.

Verwenden Sie dieses Produkt nur zusammen mit dem interaktiven Whiteboard-Set (Kameraeinheit).

Unterstütztes interaktives Whiteboard-Set (Stand Feb. 2015)

NP03Wi

Unterstützte Projektoren (Stand Feb. 2015)

Entsorgung Ihres Altgeräts

Die EU-weite Gesetzgebung, wie sie in jedem einzelnen Mitgliedstaat gilt, bestimmt, dass benutzte elektrische und elektronische Geräte mit dieser Markierung (links) getrennt vom normalen Haushaltsabfall entsorgt werden müssen. Folgen Sie beim Entsorgen eines solchen Gerätes bitte den Anweisungen Ihrer örtlichen Behörde und/oder konsultieren Sie den Händler, bei dem Sie das Gerät erworben haben.

Nach der Sammlung benutzter Geräte werden diese erneut verwendet und ordnungsgemäß recycelt. Das trägt dazu bei, die Abfallmenge zu reduzieren sowie die negativen Auswirkungen, beispielsweise des in den Teilen enthaltenen Quecksilbers, auf die Gesundheit und die Umwelt möglichst gering zu halten.

Die Markierung auf elektrischen und elektronischen Geräten gilt nur für die gegenwärtigen Mitgliedstaaten der Europäischen Union.

Die in dieser Installationsanleitung verwendeten Produkte und Firmennamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber sein.

Hinweis:

(1) Der unerlaubte Nachdruck der Inhalte dieser Bedienungsanleitung ist untersagt.
(2) Der Inhalt dieser Bedienungsanleitung kann zukünftig ohne Vorankündigung geändert werden.
(3) Die Inhalte dieser Bedienungsanleitung wurden mit großer Sorgfalt zusammengestellt, bitte benachrichtigen Sie jedoch NEC, wenn Sie Zweifel haben oder Fehler oder Auslassungen bemerken.
(4) Beachten Sie bitte, dass NEC keinerlei Haftung für Ansprüche für Schäden, entgangene Gewinne usw. übernimmt, die aus dem Gebrauch dieses Produkts resultieren, ungeachtet des oben in Artikel (3) Genannten.
(5) NEC ersetzt alle Handbücher mit falschen Textvergleichen oder fehlenden Seiten.

Über die Piktogramme

Um einen sicheren und ordnungsgemäßen Betrieb des Produkts zu gewährleisten, werden in diesem Handbuch eine Anzahl von Piktogrammen verwendet, um Sie und andere vor Verletzungen sowie Sachschäden zu schützen.

Diese Piktogramme und deren Bedeutung werden unten beschrieben. Vergewissern Sie sich, dass Sie sie vollständig verstehen, bevor Sie dieses Handbuch lesen.

⚠ WARNING	Die Nichtbeachtung dieses Piktogramms und eine fehlerhafte Handhabung des Produkts können zu Unfällen mit Todesfolge oder schweren Verletzungen führen.
⚠ VORSICHT	Die Nichtbeachtung dieses Piktogramms und eine fehlerhafte Handhabung des Produkts können zu einer Körperverletzung oder zu Sachschäden an umliegenden Objekten führen.

Beispiele der Piktogramme

	Das △-Symbol weist darauf hin, dass Vorsicht geboten (einschließlich Warnungen) ist. Ein konkreter Hinweis auf die Vorsichtsmaßnahme ist in diesem Symbol dargestellt.
	Das ⚪ Symbol kennzeichnet verbotene Handlungen. Ein konkreter Hinweis auf die verbotene Handlung ist in diesem Symbol dargestellt.
	Das ●-Symbol kennzeichnet erforderliche Handlungen. Ein konkreter Hinweis auf die erforderliche Handlung ist in diesem Symbol dargestellt.

⚠️ WARNING

Laser-Sicherheitswarnungen• Laserdiode ist in diesem Produkt verschlossen. Die Verwendung von Bedienelementen oder die Änderung von Prozeduren in Abweichung von den in diesem Handbuch beschriebenen könnte zu einer gefährlichen Strahlenbelastung führen.• Dieses Produkt ist als ein Gerät der Klasse 1 von IEC60825-1:2007 eingestuft.• Die Warn- und Erklärungsaufkleber CLASS 1 LASER PRODUCTS befinden sich auf der Seite dieses Projektorgehäuses.

⚠ WARNING

	Sehen Sie nicht in den Laserstreuungsteil, während das Berührungsmodul eingeschaltet ist. Dies könnte schwere Augenschäden zur Folge haben.Das folgende Warnpiktogramm befindet sich nahe des Laserstreuungsteils.Halten Sie alle optischen Elemente (eine Lupe, ein Reflektorspiegel usw.) vom Projektionsflächenbereich fern. Dies könnte zu Beeinträchtigungen des Sehvermögens führen.
	Entfernen Sie nur die in dieser Installationsanleitung angegebenen Schrauben für die Montage/Demontage dieses Produkts.Nicht auseinandernehmen und verändern. Setzen Sie dieses Produkt keinen Erschütterungen oder übermäßigem Kraftaufwand aus. Dies kann zu Brand, Schlag und Laserlichtaustritt führen.Wenden Sie sich für die Inspektion, Einstellung und Reparatur an Ihren Händler.
	Stellen Sie dieses Gerät nicht an einem feuchten Ort auf. Vermeiden Sie Tropf-oder Spritzwasser in der Nähe dieses Produkts. Wenn Wasser in dieses Produkt verschüttet wurde, wenden Sie sich an Ihren Händler.
	Stecken Sie keine Metall- oder brennbaren Gegenstände hinein. Dies kann zu einem Brand und Schlag führen. Passen Sie gut auf Kinder auf. Sollte etwas in dieses Produkt fallen, ziehen Sie das USB-Kabel ab, das an den Projektor angeschlossen ist, und wenden Sie sich an Ihren Händler.
	Die Stromversorgung für dieses Produkt erfolgt über den USB-Anschluss am unterstützten Projektor über das USB-Kabel, das diesem Produkt beiliegt. Falscher Anschluss kann zu einem Brand und Schlag führen.

⚠ VORSICHT

- Wird das Berührungsmodul mit den integrierten Magneten angebracht, ergreifen Sie entsprechende Gegenmaßnahmen, damit es nicht herunterfällt. Ansonsten könnte das Berührungsmodul herunterfallen und eine Verletzung verursachen. Ergreifen Sie Sicherheitsmaßnahmen durch ein Element, das das MicroSaver®-Sicherheitssystem unterstützt.

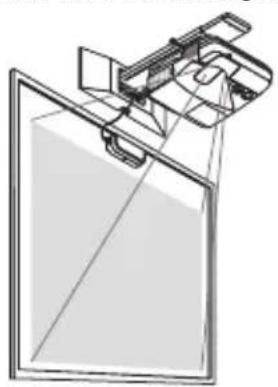

Montagestelle des Berührungsmoduls und Montageverfahren

• Das Berührungsmodul wird nicht im Freien verwendet und nicht an einem Ort mit direktem Sonnenlicht oder wo starkes Licht auf die Bildschirmoberfläche trifft. Beim Betrieb in heller Umgebung, wie neben einem Fenster, nahe einer Glühlampe oder einer Halogenlampe, wird viel Infrarotlicht ausgestrahlt, was eine Fehlfunktion verursachen kann.
• Montieren Sie das Berührungsmodul an einem Bildschirm, dessen Oberflächenabweichung innerhalb von 8 mm liegt. Wir empfehlen für einen problemlosen Betrieb die Nutzung eines Bildschirms, dessen Oberflächenabweichung innerhalb von 3 mm liegt.
  • Die verwendbare Bildschirmgröße des Berührungsmoduls reicht von 60" bis 100".
• Installieren Sie für die Nutzung des Berührungsmoduls den Projektor mit einer Wandhalterung einer Deckenhalterung oder Tischhalterung. Wenn der Projektor auf einem Tisch installiert wird, kann das Berührungsmodul nicht verwendet werden.

- Montieren Sie das Berührungsmodul an der Position, die in der nachfolgenden Abbildung dargestellt ist, und berücksichtigen Sie die Bildprojektionsfläche.

* Achten Sie bei der Montage darauf, das Gerät nicht im Bereich des Projektionslichtstrahls zu montieren.

- Nutzen Sie zur Befestigung des Berührungsmoduls den integrierten Magneten oder im Handel erhältliche Schrauben.

- Bereiten Sie für im Handel erhältliche Schrauben zwei (2) Schrauben mit einem Nenndurchmesser von 3 mm vor. Wählen Sie eine für Ihre Umstände geeignete Schraube.

* Achten Sie bei der Montage darauf, das Gerät nicht im Bereich des Projektionslichtstrahls zu montieren. - Nutzen Sie zur Befestigung des Berührungsmoduls den integrierten Magneten oder im Handel erhältliche Schrauben. - Bereiten Sie für im Handel erhältliche Schrauben zwei (2) Schrauben mit einem Nenndurchmesser von 3 mm vor. Wählen Sie eine für Ihre Umstände geeignete Schraube.

1. Enthaltene Teile

Vergewissern Sie sich, dass Ihr Karton alle aufgeführten Teile enthält. Sollte irgendein Teil fehlen, wenden Sie sich bitte an Ihren Händler.

	BerührungsmodulMontieren Sie es oben auf einem Bildschirm oder Whiteboard, auf den/das ein Bild vom Projektor projiziert wird.
	USB-Kabel (3,0 m/118 Zoll) x 1 (*Für Stromversorgung) 7N520086Für den Anschluss des USB-Anschlusses am Berührungsmodul (Typ B) und des USB-Anschlusses an einen Projektor (Typ A)
	Antireflexfolie (Länge 175 mm/7 Zoll, 12 Stk.)Zum Verbergen von Unebenheiten und Blockierungen um de Bildschirm herum, die verhindern, dass mit dem Berührungsmodul gezeichnet werden kann.
	Installationshandbuch (dieses Dokument)

2. Teilebezeichnungen

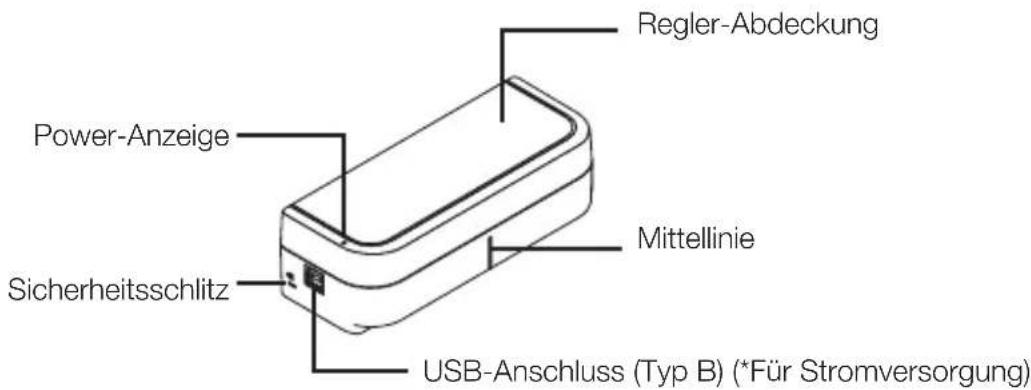

Vorderseite

Abdeckung innen

VORSICHT

- Wenn das Berührungsmodul mit Magneten an einem Bildschirm oder Whiteboard angebracht wird, halten Sie das Berührungsmodul und nehmen Sie anschließend die Abdeckung ab. Andernfalls könnte das Berührungsmodul herunterfallen und eine Verletzung verursachen.

Rückseite

Vorsicht:

- Berühren Sie nicht die Laserstreuungsanschlüsse. Dies kann eine Fehlfunktion verursachen.

Hinweis:

Der Sicherheitsschlitz unterstützt das MicroSaver®-Sicherheitssystem.

3. Ablauf der Einrichtung

SCHRITT 1 Laden Sie die Software auf den Computer herunter und installieren Sie sie.

SCHRITT 2 Schließen Sie das interaktive Whiteboard-Set am Projektor an, um den Eingabestift verwenden zu können.

SCHRITT 3 Führen Sie die Kalibrierung der Kamera durch.

SCHRITT 4 Montieren Sie das Berührungsmodul oben am Bildschirm.

SCHRITT 5 Schließen Sie das USB-Kabel an.

SCHRITT 6 Führen Sie die Berührungsmoduleinstellung durch.

Hinweis:

- Beziehen Sie sich für Einzelheiten zu SCHRITT 1 (Installation des Softwareprogramms), zu SCHRITT 3 (Kalibrierung der Kamera) und zu SCHRITT 6 (Einstellung des Berührungsmoduls) auf das Softwarehandbuch, das auf unserer Firmenwebseite erhältlich ist.

4. Herunterladen des Softwareprogramms

Führen Sie die Kalibrierung der Kameraeinheit für das interaktive Whiteboard-Set und die Einstellung des Berührungsmoduls für die Nutzung des Berührungsmoduls durch.

Das exklusive Softwareprogramm ist auf unserer Firmenwebseite erhältlich. Besuchen Sie bitte unsere Support-Seite auch zu Betriebsbedingungen für unterstützte Betriebssysteme:

URL: http://www.nec-display.com/dl/en/index.html

PDF (Portable Document Format) erläutert die Bedienungen der Kamerakalibrierung durch das Softwareprogramm und die Einstellung des Berührungsmoduls ist verfügbar. Zum Anzeigen und Ausdrucken der PDF-Dateien ist der Adobe Reader ^™ erforderlich.

5. Montieren Sie das Berührungsmodul oben am Bildschirm

• Integrierte Magnete befinden sich standardmäßig auf der Rückseite des Berührungsmoduls. Das Berührungsmodul muss nicht mit Schrauben an einem Bildschirm oder Whiteboard befestigt werden, der/das Magnete anzieht.
• Für die Nutzung des Berührungsmoduls auf einem Bildschirm oder Whiteboard, der/das keine Magnete anzieht, entfernen Sie den integrierten Magneten von der Rückseite des Berührungsmoduls und befestigen Sie das Berührungsmodul mit im Handel erhältlichen Schrauben.
• Verwenden Sie im Handel erhältliche Schrauben (2 Stk.) mit einem Nenndurchmesser von 3 mm. Bereiten Sie Schrauben vor, die für Ihre Umstände geeignet sind.
• Projizieren Sie den Einstellbildschirm im Softwareprogramm. Die mittlere Positionseinstelllinie wird angezeigt, richten Sie sie mit der Mittellinie am Berührungsmodul aus.
• Siehe Seite 5 für das Montageverfahren des Berührungsmodul mit der Tischprojektionshalterung.

Hinweis:

- Schließen Sie das USB-Kabel nicht vor der Montage des Berührungsmoduls am Bildschirm an.

[1] Legen Sie die Montageposition des Berührungsmoduls mithilfe des nachfolgenden Bildes fest.

* Achten Sie bei der Montage darauf, das Gerät nicht im Bereich des Projektionslichtstrahls zu montieren.

[2] Montieren Sie das Berührungsmodul am Bildschirm.

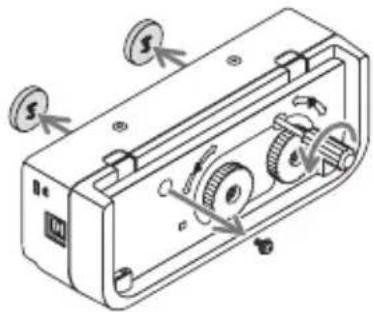

Montieren Sie die integrierten Magnete

• Bringen Sie die Rückseite des Berührungsmoduls am Bildschirm oder Whiteboard an, da das Berührungsmodul standardmäßig integrierte Magnete auf der Rückseite hat.
• Wenn das Berührungsmodul mit den integrierten Magneten angebracht wird, ergreifen Sie entsprechende Gegenmaßnahmen, damit es nicht herunterfällt. Bereiten Sie den im Handel erhältlichen Kensington-Sicherheitsdraht vor und schließen Sie ihn am Sicherheitsschlitz am Berührungsmodul an.

WICHTIG

- Vergewissern Sie sich vor der Montage des Berührungsmoduls mit im Handel erhältlichen Schrauben, dass die Einstellung des Berührungsmoduls (im Folgenden beschrieben) ordnungsgemäß durchgeführt werden kann. Erwägen Sie bitte eine vorübergehende Montage, bis die ordnungsgemäße Durchführung der Einstellung kontrolliert werden kann. Ergreifen Sie vorbeugende Maßnahmen, damit das Gerät nicht von der vorübergehenden Halterung herunterfällt.

- Nutzen Sie die vorgegebenen Magnetbohrungen zur Montage des Berührungsmoduls mit Schrauben. Entfernen Sie die Magnete mit einem Kreuzschlitzschraubendreher vom Berührungsmodul. Bewahren Sie die entfernten Magnete und Schrauben auf.

- Montieren Sie das Berührungsmodul an einem Bildschirm oder Whiteboard mit im Handel erhältlichen Schrauben.

- Befestigen Sie für die Nutzung der Tischprojektionshalterung das Berührungsmodul mit im Handel erhältlichem doppelseitig klebenden Klebeband an der Rückseite des Berührungsmoduls.

Bereiten Sie das doppelseitig klebende Klebeband mit einer Breite von 1,2 mm bis 1,5 mm vor.

- Nutzen Sie ein doppelseitig klebendes Klebeband nur für die Montage des Berührungsmoduls auf einem Tisch. Sonst kann eine Verletzung durch das herunterfallende Berührungsmodul verursacht werden.

6. Anschluss des USB-Kabels

Schließen Sie den USB-Anschluss (Typ B) am Berührungsmodul und den USB-Anschluss (Typ A) am Projektor mit dem USB-Kabel an, das dem Berührungsmodul beiliegt.

• Vergewissern Sie sich, dass der Projektor und Computer durch das Computerkabel verbunden sind.
• Vergewissern Sie sich, dass die Kameraeinheit und der Computer durch das USB-Kabel verbunden sind. (für das optionale interaktive Whiteboard-Set)

Hinweis:

- Schließen Sie für ein WLAN-Gerät nicht den USB-Anschluss am Projektor an.

7. Verwendung der Antireflexfolie

Verwenden Sie die Antireflexfolie, die dem Berührungsmodul beiliegt, wenn das Zeichnen mit Fingern deaktiviert ist, da eine Reflexion durch ein Objekt verursacht wurde, das unten am Bildschirm liegt, wie eine Stiftablage, ein Whiteboard- oder Bildschirmrahmen usw. Befestigen Sie die Antireflexfolie, damit der Laserstrahl, der vom Berührungsmodul gestreut wird, nicht das Objekt trifft, das die Reflexion verursacht hat.

Hinweis:

- Ziehen Sie die Reflexfolie nicht ab, sobald sie festklebt. Durch wiederholtes Ankleben und Abziehen verschlechtert sich die haftende Kraft der Folie.

Modellbezeichnung NP01TM
Laserklasse	Klasse 1 (IEC60825-1:2007)
Interne Laserdiode Gesamtlaserleistung: 200 mW ( ×2 Stk.)Wellenlänge: 830 nm
Eingangsanschluss USB-Typ	B x 1
Strombedarf/Elektrischer Nennstrom	Gleichstrom 5 V/400 mA
Stromverbrauch 2 W
Gewicht 290 g
Außenabmessungen 190 (B)	× 74,5 (T) × 56,8 (H) (Einheit in mm)/7,48 (B) × 2,93 (T) × 2,24 (H) (Einheit in Zoll) (ohne Vorsprung)
Effektiver Bereich 60 bis 100	Zoll
Betriebstemperatur und Luftfeuchtigkeit	5 ° bis 40 °C (41 ° bis 104 °F) 20 % bis 80 % (nicht kondensie-rend)
Lagertemperatur und Luft-feuchtigkeit	-10 ° bis 50 °C (14 ° bis 122 °F) 20 % bis 80 % (nicht kondensie-rend)
