MANUAL DE USUARIO NP01TM NEC

Manual de instalación

CONTENIDO

Introducción 2

Cómo deshacerse del producto utilizado.... 2

Lea esto antes de empezar .... 3

Ubicación y procedimiento de montaje del módulo táctil ...... 5

1. Artículos incluidos ...... 6

2. Nombres de las piezas ...... 6

Cara delantera 6

Interior de la cubierta 7

Cara trasera....7

1. Procedimiento de configuración....8

2. Descarga del programa del software 8

3. Monte el módulo táctil en la parte superior de la pantalla...... 9

4. Conexión del cable USB 11

5. Modo de empleo de la lámina anti-reflectante 12

6. Especificaciones .... 13

Gracias por adquirir el Módulo táctil de NEC, NP01TM, de ahora en adelante denominado en este manual como el módulo táctil o este producto.

Al conectar este producto a un proyector NEC en combinación con un kit de pizarra interactiva, podrá dibujar sobre una pantalla utilizando los dedos en lugar de tener que utilizar un lápiz óptico.

La operación táctil con los dedos no puede realizarse utilizando únicamente este producto independientemente.

Asegúrese de utilizar este producto en combinación con el kit de pizarra interactiva (unidad de cámara).

Kit de pizarra interactiva compatible (a partir de febrero de 2015)

NP03Wi

Proyectores compatibles (a partir de febrero de 2015)

Cómo deshacerse del producto utilizado

La legislación de la UE puesta en práctica en cada estado miembro demanda que los productos eléctricos y electrónicos usados que lleven la marca (izquierda) sean desechados separadamente de la basura doméstica. Cuando se deshaga de tales productos, siga los consejos de su autoridad local y/o pregunte en la tienda en la que adquirió el producto.

Después de recoger los productos usados, se reutilizan y reciclan de forma adecuada. Dicho esfuerzo ayuda a reducir a un nivel mínimo la cantidad de deshechos así como el impacto negativo sobre la salud humana y el medioambiente, como por ejemplo el causado por el mercurio contenido en las piezas.

La marca en los productos eléctricos y electrónicos se aplica sólo a los actuales estados miembros de la Unión Europea.

Los productos y nombres de empresas mencionados en este manual del instalación pueden ser marcas comerciales o marcas comerciales registradas de sus respectivos titulares.

Nota:

(1) Está prohibida la reimpresión no autorizada del contenido de este manual.
(2) El contenido de este manual está sujeto a futuros cambios sin previo aviso.
(3) El contenido de este manual ha sido preparado minuciosamente, sin embargo, si tiene alguna duda o advierte la presencia de errores u omisiones, notifíqueselo a NEC.
(4) Tenga en cuenta que NEC no se hace responsable de las reclamaciones por daños, pérdida de ganancias, etc., resultantes del uso de este producto, sin importar el artículo (3) mencionado anteriormente.
(5) NEC sustituirá los manuales que presenten una paginación incorrecta o le falten páginas.

Acerca de los pictogramas

Para garantizar el uso seguro y correcto del producto, este manual de instalación utiliza varios pictogramas para evitar lesiones en los usuarios y terceros, así como daños a la propiedad. Estos pictogramas y sus significados se describen a continuación. Asegúrese de comprenderlos completamente antes de leer este manual.

ADVERTENCIA	No prestar atención a este pictograma y manipular el producto incorrectamente puede causar accidentes resultantes en lesiones graves o mortales.
PRECAUCIÓN	No prestar atención a este pictograma y manipular el producto incorrectamente puede causar lesiones personales o daños en la propiedad circundante.

Ejemplos de pictogramas

	El símbolo △ indica instrucciones que piden precaución (incluyendo advertencias). Con el símbolo se proporciona una indicación concreta de la precaución.
	El símbolo 📋 indica acciones prohibidas. Con el símbolo se proporciona una indi-cación concreta de la acción prohibida.
	El símbolo ● indica acciones necesarias. Con el símbolo se proporciona una indi-cación concreta de la acción necesaria.

ADVERTENCIA

Precaución sobre la seguridad del láserEn este producto existe un diodo láser precintado. El uso de controles o ajustes de procedimientos diferentes a los especificados aquí puede resultar en exposición a radiación peligrosa.Este producto ha sido clasificado como Clase 1 del IEC60825-1:2007.Las etiquetas explicativas y de precaución de los PRODUCTOS LÁSER DE CLASE 1 se encuentran en la cara lateral del cuerpo de este producto.

ADVERTENCIA

	No mire a la pieza de difusión láser mientras el módulo táctil esté encendido. Podría producir lesiones graves en sus ojos.El siguiente pictograma de precaución se encuentra indicado cerca de la pieza de difusión láser.Mantenga todos los artículos ópticos (lupas, espejos reflectantes, etc.) alejados de la zona de la pantalla de proyección. Podrían producirse daños en la visión.
[IMAGE]	No retire ningún tornillo distinto de los tornillos especificados en este manual de instalación durante el montaje/desmontaje de este producto.No desmonte ni remodele. No someta este producto a impactos ni golpes fuertes. Podría causar un incendio, descargas eléctricas y la fuga de la luz del láser. Si es necesario realizar tareas de inspección, ajuste y reparación, contacte con su proveedor.
	No coloque este producto en lugares con humedad. Evite salpicaduras o goteos de agua cerca de este producto. Si derrama agua sobre el producto, póngase en contacto con su proveedor.
	No introduzca objetos metálicos ni inflamables. Podría provocar un incendio y descargas eléctricas. Preste atención cuando haya niños cerca. Si algún objeto penetra en el interior de este producto, desconecte el cable USB que se conecta al proyector y póngase en contacto con su distribuidor.
	El producto recibe la energía a través del puerto USB del proyector compatible mediante el cable USB suministrado con el producto.Una conexión incorrecta podría causar incendios y descargas eléctricas.

PRECAUCIÓN

Si el módulo táctil está instalado mediante el uso de los imanes integrados, tome las medidas adecuadas para evitar su caída. De lo contrario, el módulo táctil podría caerse y causar lesiones. Tome las medidas de seguridad adecuadas mediante elementos compatibles con el sistema de seguridad de MicroSaver®.

Ubicación y procedimiento de montaje del módulo táctil

• No use el módulo táctil en exteriores ni en zonas en las que esté expuesto a la luz directa del sol o en las que fuerte iluminación incida sobre la superficie de la pantalla. El uso en entornos con mucha luz, como por ejemplo al lado de una ventana o cerca de lámparas incandescentes o halógenas que emitan excesiva luz infrarroja, puede causar funcionamientos incorrectos.
• Monte el módulo táctil sobre una pantalla cuya superficie deflectora se encuentre dentro de 8 mm. Para un mayor rendimiento, se recomienda usar una pantalla cuya superficie deflectora esté dentro de 3 mm.
• El tamaño de pantalla utilizable del módulo táctil es de 60" a 100".
• Para utilizar el módulo táctil, instale el proyector utilizando una unidad de montaje de pared, una unidad de montaje de techo o una unidad de montaje de mesa. Si ha instalado el proyector en un escritorio, no podrá usar el módulo táctil.

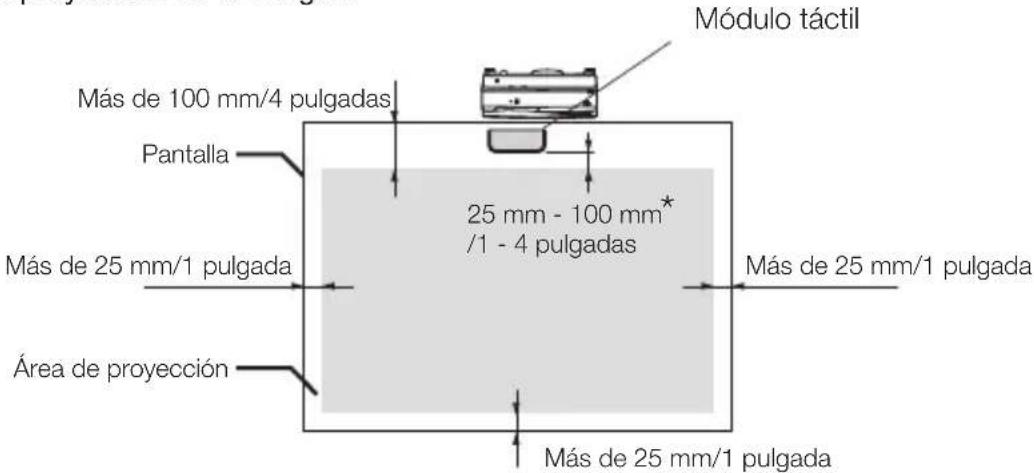

- Monte el módulo táctil en la posición indicada en la siguiente ilustración teniendo en cuenta el área de proyección de la imagen.

* Preste atención durante el montaje para evitar cortar la luz de proyección.

- Utilice el imán suministrado o tornillos comercialmente disponibles para asegurar el módulo táctil.

- Si va a utilizar tornillos comercialmente disponibles, prepare dos (2) pernos con un diámetro nominal de 3 mm. Seleccione el perno más adecuado a sus necesidades.

- Utilice el imán suministrado o tornillos comercialmente disponibles para asegurar el módulo táctil. - Si va a utilizar tornillos comercialmente disponibles, prepare dos (2) pernos con un diámetro nominal de 3 mm. Seleccione el perno más adecuado a sus necesidades.

1. Artículos incluidos

Asegúrese de que la caja contiene todos los elementos que aparecen en la lista. Si falta alguna pieza, póngase en contacto con su distribuidor.

	Módulo táctilMonte en la parte superior de una pantalla o de una pizarra que proyecte una imagen mediante un proyector.
	Cable USB (3,0 m/118 pulgadas) x 1 (*Para el suministro de alimentación) 7N520086Para la conexión al puerto USB del módulo táctil (tipo B) y el puerto USB de un proyector (tipo A)
	Lámina anti-reflectante (longitud 175 mm/7 pulgadas, 12 pzas.)Para ocultar los bultos y obstrucciones alrededor de la pantalla que deshabilitan el dibujo mediante el uso del módulo táctil.
	Manual de instalación (este documento)

2. Nombres de las piezas

Cara delantera

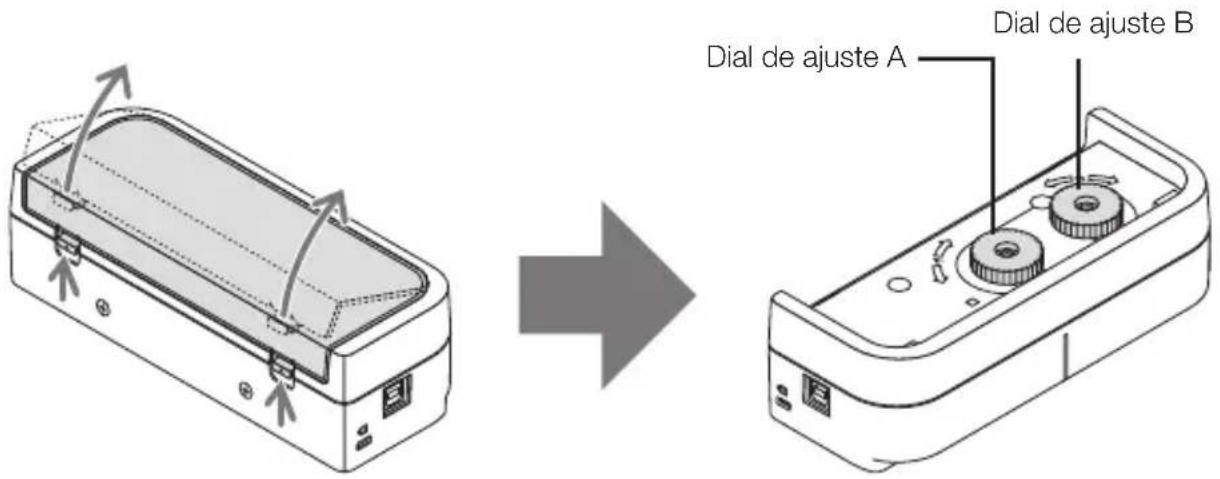

Interior de la cubierta

PRECAUCIÓN

- Al montar el módulo táctil en una pantalla o pizarra con imanes, sujete el módulo táctil y, a continuación, extraiga la cubierta. De lo contrario, el módulo táctil podría caerse y causar lesiones.

Cara trasera

Puerto de difusión láser

Precaución:

- No toque los puertos de difusión del láser. Podría provocar un funcionamiento incorrecto.

Nota:

La ranura de seguridad es compatible con el sistema de seguridad MicroSaver®.

3. Procedimiento de configuración

PASO 1 Descargue e instale el programa del software en el ordenador.

PASO 2 Conecte el kit de pizarra interactiva en el proyector para habilitar el uso del lápiz óptico.

PASO 3 Calibre la cámara.

PASO 4 Monte el módulo táctil en la parte superior de la pantalla.

PASO 6 Ajuste el módulo táctil.

Nota:

- Para más información sobre el PASO 1 (Instalación del programa del software), el PASO 3 (Calibración de la cámara) y el PASO 6 (Ajuste del módulo táctil), consulte el manual del software disponible en el sitio web de nuestra compañía.

4. Descarga del programa del software

Calibre la unidad de la cámara para el kit de la pizarra interactiva y ajuste el módulo táctil para el uso del módulo táctil.

El programa del software exclusivo está disponible en el sitio web de nuestra compañía. Consulte igualmente nuestro sitio de soporte para más información sobre las condiciones operativas, como por ejemplo los SO compatibles:

URL: http://www.nec-display.com/dl/en/index.html

Existe disponible un PDF (Portable Document Format) que explica las operaciones de calibración de la cámara mediante el programa del software y el ajuste del módulo táctil. Para ver o imprimir los archivos PDF es necesario Adobe Reader™.

5. Monte el módulo táctil en la parte superior de la pantalla

• Los imanes integrados se encuentran en la cara trasera del módulo táctil de forma prede-terminada. No es necesario asegurar el módulo táctil con tornillos en una pantalla ni en una pizarra que atraigan imanes.
• Para usar el módulo táctil en una pantalla o pizarra que no atraigan imanes, retire el imán integrado de la cara trasera del módulo táctil y asegure el módulo táctil con tornillos comercialmente disponibles.
• Use tornillos comercialmente disponibles (2 pzas.) con un diámetro nominal de 3 mm. Prepare pernos adecuados a sus necesidades.
• Proyecte la pantalla de ajuste en el programa del software. La línea de ajuste de la posición central debe aparecer visualizada. Alinéela con la línea de centrado del módulo táctil.
• Consulte la página 5 para más información sobre los procedimientos de montaje del módulo táctil con la unidad de montaje de proyección en mesa.

Nota:

- No conecte el cable USB antes de montar el módulo táctil en la pantalla.

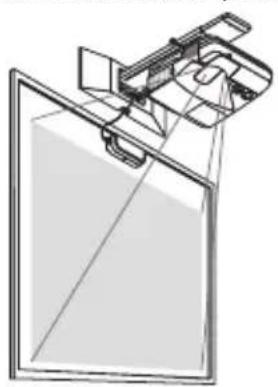

[1] Decida la posición de montaje del módulo táctil consultando la siguiente imagen.

* Preste atención durante el montaje para evitar cortar la luz de proyección.

[2] Monte el módulo táctil en la pantalla.

Montaje mediante los imanes integrados

• Coloque la cara trasera del módulo táctil en una pantalla o pizarra, ya que el módulo táctil posee imanes integrados en su cara trasera de forma predeterminada.
• Si el módulo táctil va a ser instalado mediante el uso de los imanes integrados, tome las medidas adecuadas para evitar su caída. Prepare el cable de seguridad Kensington comercialmente disponible y conéctelo a la ranura de seguridad del módulo táctil.

Montaje con tornillos comercialmente disponibles

IMPORTANTE

- Antes de montar el módulo táctil con tornillos comercialmente disponibles, asegúrese de que el ajuste del módulo táctil (descrito posteriormente) puede realizarse correctamente. Realice el montaje de manera provisional hasta que pueda comprobar que puede realizar correctamente el ajuste. Tome igualmente las medidas preventivas necesarias para evitar caídas durante el montaje temporal.

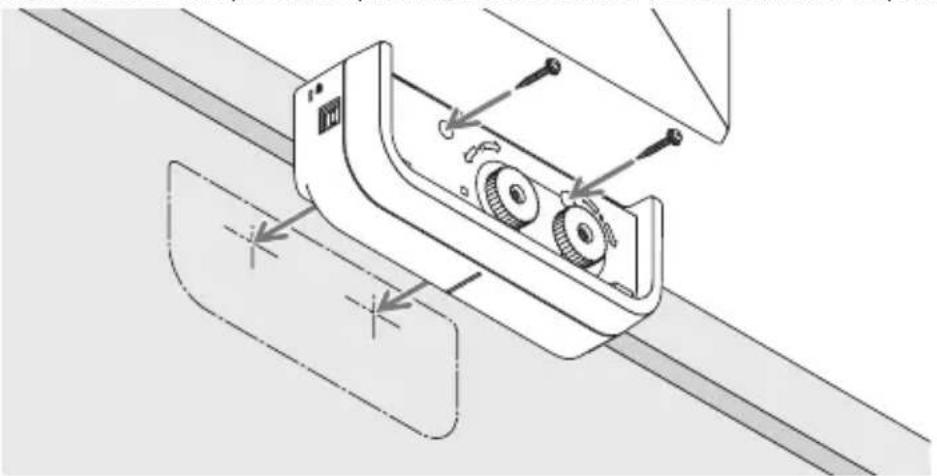

- Utilice los orificios de ajuste del imán para montar el módulo táctil con tornillos.

Extraiga los imanes del módulo táctil con un destornillador Phillips de cabeza de estrella. Guarde los imanes y tornillos extraídos.

- Monte el módulo táctil en una pantalla o pizarra usando tornillos comercialmente disponibles.

- Si va a usar la unidad de montaje de proyección en mesa, asegure el módulo táctil con cinta adhesiva de doble cara comercialmente disponible sellada en la cara trasera del módulo táctil.

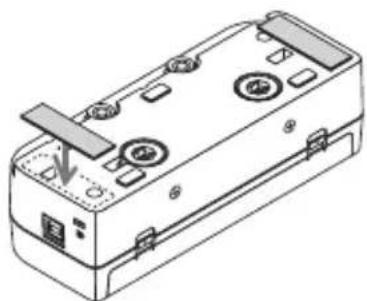

Prepare cinta adhesiva de doble cara con un grosor de entre 1,2 mm a 1,5 mm.

- No use cinta adhesiva de doble cara excepto para el montaje del módulo táctil en una mesa. Podría causar lesiones si el módulo táctil se cae.

6. Conexión del cable USB

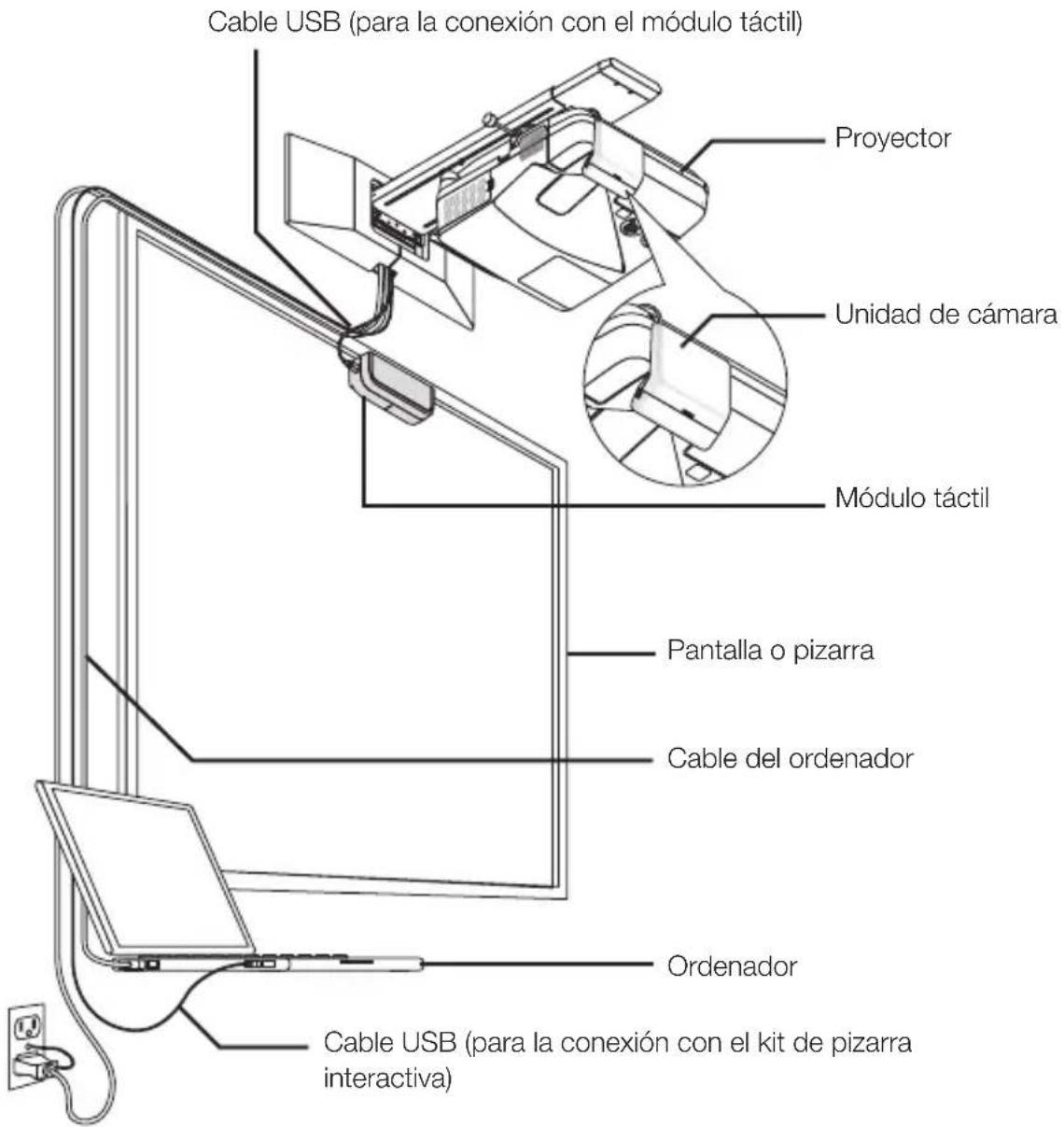

Conecte el puerto USB (tipo B) en el módulo táctil y el puerto USB (tipo A) en el proyector con el cable USB suministrado con el módulo táctil.

• Asegúrese de que el proyector y el ordenador estén conectados mediante el cable del ordenador.
• Asegúrese de que la unidad de la cámara y el ordenador estén conectados mediante el cable USB. (para el kit de pizarra interactiva opcional)

Nota:

- No conectar al puerto USB del proyector para una unidad LAN inalámbrica.

7. Modo de empleo de la lámina anti-reflectante

Utilice la lámina anti-reflectante suministrada con el módulo táctil cuando no pueda dibujar con los dedos a causa de la reflexión emitida por un objeto que se encuentre en la parte inferior de una pantalla, como por ejemplo una bandeja para rotuladores, un marco de pantalla, etc. Pegue la lámina anti-reflectante para evitar que el haz de luz emitido por el módulo táctil incida sobre el objeto que está causando la reflexión.

Nota:

- Una vez pegada, no despegue la lámina anti-reflectante. Pegarla y despegarla repetidamente deteriorará la capacidad adhesiva de la lámina.

Nombre del modelo NP01TM
Clase de láser Clase 1 (IEC60825-1:2007)
Diodo láser interno Potencia total del láser: 200 mW ( ×2 pzas.)Longitud de onda: 830 nm
Terminal de entrada Tipo USB B x 1
Requisitos de alimentación/Corriente eléctrica nominal	CC 5 V/400 mA
Consumo de energía 2 W
Peso 290 g/0,64 lbs
Dimensiones externas 190 (An.) × 74,5 (Pr.) × 56,8 (Al.) (unidad en mm)/7,48 (An.) × 2,93 (Pr.) × 2,24 (Al.) (unidad en pulgadas) (sin incluir salientes)
Rango efectivo 60 a 100 pulgadas
Temperatura y humedad de funcionamiento	5 a 40 °C (41 a 104 °F) 20 % a 80 % (sin condensación)
Temperatura y humedad de almacenamiento	-10 a 50 °C (14 a 122 °F) 20 % a 80 % (sin condensación)

Módulo de Toque

NP01TM
