Značka	Kärcher
Model	BR 4735 Esc
Typ produktu	Čistič eskalátorov / Eskalátorová umývačka
Použitie	Profesionálne a priemyselné (hotely, školy, nemocnice, továrne, obchody, kancelárie)
Pracovná šírka	470 mm
Rozmery (D x Š x V s riadidlami)	1150 x 480 x 1050 mm
Hmotnosť (preprava)	90 kg
Celková prípustná hmotnosť	125 kg
Elektrické napájanie	220-240 V / 50-60 Hz
Menovitý výkon	1400 W
Riadiacie napätie	12 V
Trieda ochrany	IPX4
Tlak čerpadla	3-4 bar
Spotreba vody	25-50 L/h
Objem nádrže na čistú vodu	35 L
Objem nádrže na špinavú vodu	35 L
Rýchlosť rotačnej kefy	870 ot/min
Rýchlosť absorpčnej kefy	1090 1/min
Hladina akustického tlaku	<75 dB(A)
Režimy čistenia	Odsávanie prachu, udržiavacie čistenie, základné čistenie
Bezpečnostné zariadenia	Pedál (núdzové zastavenie), imobilizačná brzda
Denná údržba	Skontrolujte trysky, sitko na vlákna, kefy, napájací kábel
Záruka	Podľa miestnych podmienok, oprava materiálnych alebo výrobných chýb
Príslušenstvo	Odporúčajú sa originálne náhradné diely a príslušenstvo

Často kladené otázky - BR 4735 Esc Kärcher

Ako uviesť do prevádzky Kärcher BR 4735 Esc ?

Pred prvým použitím odstráňte nemrznúcu kvapalinu naplnením 10 litrami čistej vody a spustením prístroja v režime základného čistenia, kým tlak neklesne. Namontujte riadidlá, naplňte nádrž na čistú vodu vodou a vhodným čistiacim prostriedkom, potom umiestnite prístroj pred eskalátor. Zapojte zástrčku, spustite hlavu kefy pedálom, stlačte nožný pedál a vyberte požadovaný režim čistenia.

Aké čistiace prostriedky používať s BR 4735 Esc ?

Používajte iba čistiace prostriedky odporúčané spoločnosťou Kärcher, bez obsahu rozpúšťadiel, kyseliny chlorovodíkovej alebo fluorovodíkovej. Vyhýbajte sa vysoko peniacim čistiacim prostriedkom. Dodržiavajte bezpečnostné pokyny na obale.

Ako vyprázdniť nádrže na čistú a špinavú vodu ?

Odskrutkujte vypúšťacie zátky: hadicu na vypúšťanie čistej vody (2) a hadicu na vypúšťanie špinavej vody (3). Po každom použití nádrže vyprázdnite a vypláchnite. Zvyšky nevyhadzujte do životného prostredia.

Čo robiť, ak prístroj nenaštartuje alebo sa počas prevádzky zastaví ?

Skontrolujte, či nie je nádrž na špinavú vodu plná (kontrolka svieti). Ak áno, vyprázdnite ju. Uistite sa, že je stlačený nožný pedál. Ak problém pretrváva, kontaktujte servis.

Ako čistiť kefy a trysky ?

Po odskrutkovaní ložiskového uzáveru vyberte rotačné a absorpčné kefy. Očistite ich a v prípade opotrebenia vymeňte. Pri odsávacích tryskách odstráňte nečistoty pomocou neagresívnych nástrojov. Pravidelne čistite aj sitko na vlákna.

Aké sú dostupné režimy čistenia ?

Tri režimy: Odsávanie prachu (na konečnú úpravu), Udržiavacie čistenie (na ľahké znečistenie, so zníženým množstvom vody) a Základné čistenie (na intenzívne znečistenie, s vodou a čistiacim prostriedkom). Režim sa vyberá pomocou hlavného vypínača.

Ako pravidelne udržiavať prístroj ?

Pred každým použitím skontrolujte trysky, núdzový pedál, zadné kolesá a stav kief. Po 100 hodinách prevádzky skontrolujte upevnenia a remeň pohonu. Vonkajšiu časť čistite vlhkou handričkou a jemným čistiacim prostriedkom.

Aké sú dôležité bezpečnostné pokyny ?

Nepoužívajte na svahoch s uhlom >5°. Vždy držte jednu ruku na riadidlách. Nenoste šperky ani voľné oblečenie. Pred údržbou odpojte od siete a zablokujte kolesá. Prístroj používajte iba v interiéri na eskalátoroch v dobrom stave.

Kde nájsť náhradné diely pre BR 4735 Esc ?

Používajte výhradne originálne diely Kärcher. Navštívte stránku www.kaercher.com alebo kontaktujte autorizovaného predajcu. Záruka sa vzťahuje na materiálne chyby, nie na bežné opotrebenie.

Ako bezpečne prepravovať prístroj ?

Zablokujte zadné kolesá pomocou blokovacieho páčky. Stroj zaistite popruhmi. Nikdy neprepravujte prístroj na fungujúcom eskalátore. Dodržiavajte hmotnosť (90 kg) a používajte vhodné vybavenie.

NÁVOD NA OBSLUHU BR 4735 Esc Kärcher

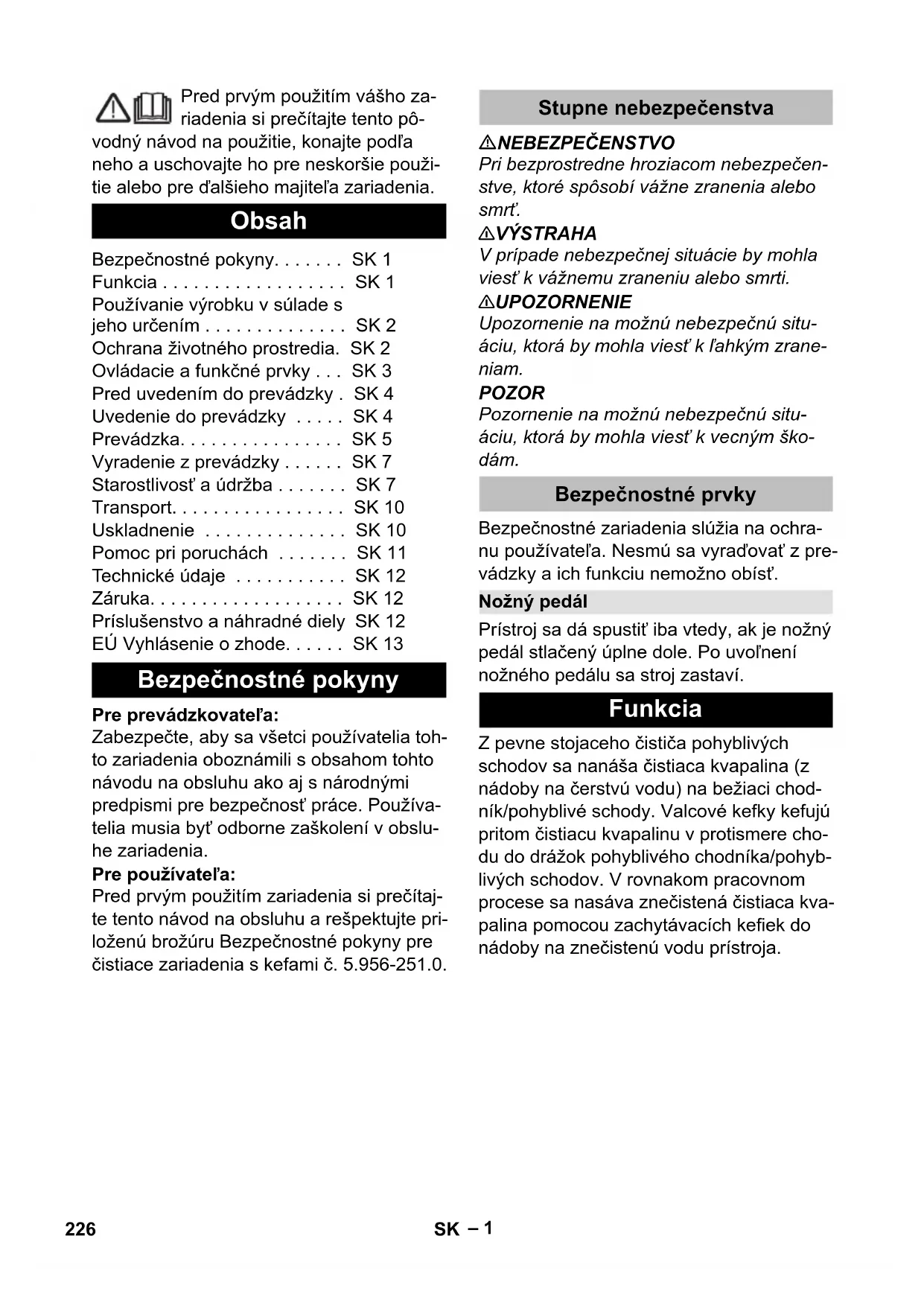

Pred prvým použitím vášho zariadenia si prečítajte tento pôvodný návod.

Pred prvým použitím vášho zariadenia si prečítajte tento pôvodný návod na použitie, konajte podľa neho a uschovajte ho pre neskoršie použitie alebo pre ďalšieho majiteľa zariadenia.

Obsah

Používanie výrobku v súlade s jeho určením . . . . . . . . . . . . SK 2

Ochrana životného prostredia. SK 2

Ovládacie a funkčné prvky ... SK 3

Pred uvedením do prevádzky. SK 4

Uvedenie do prevádzky ..... SK 4

Prevádzka. SK 5

Vyradenie z prevádzky ..... SK 7

Príslušenstvo a náhradné diely SK 12

EÚ Vyhlásenie o zhode..... SK 13

Bezpečnostné pokyny

Pre prevádzkovateľa:

Zabezpečte, aby sa všetci používatelia tohto zariadenia oboznámili s obsahom tohto návodu na obsluhu ako aj s národnými predpismi pre bezpečnosť práce. Používatelia musia byť odborne zaškolení v obsluhe zariadenia.

Pre používateľa:

Pred prvým použitím zariadenia si prečítajte tento návod na obsluhu a rešpektujte priloženú brožúru Bezpečnostné pokyny pre čistiace zariadenia s kefami č. 5.956-251.0.

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

Pri bezprostredne hroziacom nebezpečenstve, ktoré spôsobí vážne zranenia alebo smrť.

⚠VÝSTRAHA

V prípade nebezpečnej situácie by mohla viesť k vážnemu zraneniu alebo smrti.

⚠UPOZORNENIE

Upozornenie na možnú nebezpečnú situáciu, ktorá by mohla viesť k ľahkým zraneniam.

POZOR

Upozornenie na možnú nebezpečnú situáciu, ktorá by mohla viesť k vecným škodám.

Bezpečnostné prvky

Bezpečnostné zariadenia slúžia na ochranu používateľa. Nesmú sa vyraďovať z prevádzky a ich funkciu nemožno obísť.

Nožný pedál

Prístroj sa dá spustiť iba vtedy, ak je nožný pedál stlačený úplne dole. Po uvoľnení nožného pedálu sa stroj zastaví.

Funkcia

Z pevne stojaceho čističa pohyblivých schodov sa nanáša čistiaca kvapalina (z nádoby na čerstvú vodu) na bežiaci chodník/pohyblivé schody. Valcové kefky kefujú pritom čistiacu kvapalinu v protismere chodu do drážok pohyblivého chodníka/pohyblivých schodov. V rovnakom pracovnom procese sa nasáva znečistená čistiaca kvapalina pomocou zachytávacích kefiek do nádoby na znečistenú vodu prístroja.

Používanie výrobku v súlade s jeho určením

Toto zariadenie je vhodné na podnikateľské a priemyselné použitie, napr. v hoteloch, školách, nemocniciach, továrňach, obchodoch, kanceláriách a v požičovniach.

Používajte tento stroj výhradne podľa údajov v tomto návode na obsluhu.

– Zariadenie sa nesmie používať na čistenie nástupných plôch pohyblivých chodníkov a schodíšť. – Tento prístroj je určený iba na používanie v interiéroch. – Smer pohybu čisteného zariadenia musí byť nastavený tak, aby sa pohyblivý chodník alebo schodište pohybovalo smerom od zariadenia. – Na čistenie pohyblivých schodíšť sa smie zariadenie používať len na spodnom konci pohyblivého schodišťa. – Zariadenie sa smie vybaviť len originálnym príslušenstvom a originálnymi náhradnými dielmi.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opäť zužitkovať. Do životného prostredia sa nesmú dostať batérie, olej a iné podobné látky. Staré zariadenia preto láskavo odovzdajte do vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

Ovládacie a funkčné prvky

1 Posuvná rukoväť 2 Vypúšťacia hadica čistej vody 3 Vypúšťacia hadica znečistenej vody 4 Sieťová zástrčka 5 Háky na uvoľnenie ťahu 6 Nožný pedál 7 Zadné kolieska s aretačnou pákou

8 Kryt nádrže znečistenej vody 9 Predné kolieska 10 Nádrž znečistenej vody 11 Plniaci otvor nádrže na čistú vodu 12 Pedál na spustenie/zdvíhanie hlavy s kefkami 13 Páčka na zablokovanie hlavy s kefkami

Ovládací panel

1 Počítadlo prevádzkových hodín 2 Zobrazenie tlaku čerpadla 3 Vypínač prístroja 4 Kontrolka "Nádrž na znečistenú vodu plná" 5 Kontrolka "Preťaženia motora s kefkami"

Symboly na prístroji

Vypúšťanie znečistenej vody

Vypúšťanie čistej vody

Pred naklonením prístroja vyprázdnite nádrž na čistú a znečistenú vodu.

Pred uvedením do prevádzky

→ Odstráňte obal až po drevenú paletu.

Montáž posuvného ramena

→ Nasaďte posuvnú rukoväť do výrezov na prístroji. → Upevnite posuvnú rukoväť pomocou 4 priložených skrutiek. → Upevnite kryty. → Zaveste hák uvoľnenia ťahu na posuvnú rukoväť.

Vyloženie

→ Zabrzdite zadné kolesá, odstráňte drevené kliny na zablokovanie kolies. → Štyri označené podlahové dosky palety sú upevnené pomocou skrutiek. Odskrutkujte tieto dosky.

Pri výrobe bol prístroj opláchnutý nemrznúcou kvapalinou. Pred prvým uvedením do prevádzky musí byť nemrznúca kvapalina odstránená.

→ Nádrž na čistú vodu naplňte asi 10 litrami čerstvej vody. → Stlačte nožný pedál. → Nastavte vypínač prístroja na základné čistenie. → Nechajte prístroj v prevádzke tak dlho, kým neklesne tlak na manometri.

Uvedenie do prevádzky

Príprava pohyblivého chodníka alebo schodiska

⚠ NEBEZPEČENSTVO

Nebezpečenstvo zranenia! Prístroj môže zostať visieť a môže byť strhnutý pohyblivým chodníkom/pohyblivými schodmi.

Predmety. Pre núdzový prípad sa uistite, že viete, kde sa nachádza tlačidlo núdzového vypnutia pohyblivého chodníka/pohyblivých schodov.

→ Zablokujte celoplošne pohyblivý chodník/schodište počas čistenia a kým sú stúpacie plochy ešte vlhké. → Zapnite pohyblivý chodník alebo schodište. → Zabezpečte, aby pohyb pohyblivého chodníka alebo schodišťa smeroval od zariadenia.

Príprava prístroja

→ Skontrolujte, či sú dimenzované hrebene a vodiace lišty prístroja na fabrikát pohyblivého chodníka/schodišťa. V prípade potreby vymeňte hrebene a vodiace lišty.

→ Otvorte veko nádrže na čistú vodu.

→ Naplňte čistú vodu.

POZOR

Nebezpečenstvo poškodenia. Používajte len odporúčaný čistiaci prostriedok. Za iné čistiace prostriedky nesie prevádzkovateľ zvýšené riziko, pokiaľ ide o prevádzkovú bezpečnosť a nebezpečenstvo poranenia. Používajte len čistiace prostriedky, ktoré neobsahujú rozpúšťadlá, kyselinu chlórovodíkovú a kyselinu fluórovodíkovú. Dodržujte bezpečnostné pokyny uvedené na čistiacich prostriedkoch.

Upozornenie:

Nepoužívajte žiadne silne peniace čistiace prostriedky.

– Prístroj nepoužívajte na naklonených plochách. - Pedál zatlačte len jednou nohou. Druhá noha musí zostať pevne a bezpečne na podlahe. - Posuvnú rukoväť vždy držte aspoň jednou rukou. - Voľný odev a šperky môžu byť zachytené pohyblivými časťami pohyblivého chodníka/pohyblivých schodov. Odložte preto šperky a noste tesne priliehajúce oblečenie a bezpečnostnú obuv.

Druhy čistenia

Doba čistenia závisí od stupňa znečistenia a rozdeľuje sa na tri druhy čistenia:

Suché vysávanie

Suché čistenie už vyčistených pohyblivých chodníkov/schodíšť.

Udržiavacie čistenie

Čistenie ľahko znečistených pohyblivých chodníkov/schodíšť (spravidla v krátkych, pravidelných intervaloch). Pri tomto nastavení pracuje prístroj so zníženým množstvom vody. Vodné čerpadlo vykonáva takty.

Základné čistenie

Čistenie silno znečistených pohyblivých chodníkov/schodíšť (spravidla vtedy, ak sa dlhšiu dobu nečistili). Mimoriadne silno znečistené oblasti by sa mali vopred manuálne vyčistiť.

Pokyny

– Pozametajte najskôr ručne hrubú, voľnú nečistotu. – Odstráňte pevné predmety (napr. kamienky) z drážok stúpacej plochy. – Vyčistite u pohyblivých schodísk ručne predné plochy schodíkov. – Vyčistite stúpacie plochy v prekrývajúcich sa dráhach. Vysuňte k tomu prístroj z pracovnej polohy a posuňte ho nabok. – Pozorujte počas čistenia stúpacie plochy. Môžu byť vlhké, ale nie mokré. Nemôže tu zostať žiadna pena. – Vyčistite najskôr na mokro (s čistiacou kvapalinou), potom na sucho (vypínač prístroja do polohy Suché vysávanie). – Potom vykonajte čistenie čistou vodou, aby ste odstránili zvyšky čistiacej kvapaliny.

Režim prevádzky Čistenie

⚠ NEBEZPEČENSTVO

Nebezpečenstvo zranenia a zasiahnutia elektrickým prúdom! Predlžovací kábel vždy veďte tak, aby sa nemohol zaseknúť alebo stlačiť a aby nepredstavoval nebezpečenstvo zakopnutia.

→ Zastrčte sieťovú zástrčku.

→ Zaveste koniec predlžovacieho kábla na hák uvoľnenia ťahu. → Zablokujte zadné kolesá.

→ Nasuňte prístroj na stojan tak, aby sa predné kolesá nedotýkali prvej stúpacej plochy bežiaceho pohyblivého chodníka/bežiacich schodov. → Stlačte pedál na spúšťanie hlavy s kefkami. Hlava s kefkami sa spustí a páčka na zablokovanie zaklapne.

Stlačte nožný pedál jednou nohou a posúvajte pritom prístroj bočne sem a tam. Prístroj sa nastaví do drážok stúpacích plôch, potom budete počuť hluk

⚠ NEBEZPEČENSTVO

Nebezpečenstvo zranenia! Prístroj nesmie byť nasunutý na pohyblivé schody viac, než ako je uvedené nižšie. V opačnom prípade hrozí nebezpečenstvo strhnutia prístroja pohyblivými schodmi. V prípade nebezpečenstva okamžite zatlačte vypínač núdzového zastavenia pohyblivých schodov. Čistiaca hlava musí plocho priliehať na pohyblivé schody.

→ Prepnite vypínač prístroja do polohy Udržiavacie čistenie alebo Základné čistenie.

Prístroj sa spustí.

Upozornenie:

Keď sa nádrž na znečistenú vodu naplní, prístroj sa vypne. Pre opätovným uvedením do prevádzky vyprázdnite nádrž na znečistenú vodu a vypínač prístroja prepnite na krátku dobu do polohy „0“.

→ Vykonávajte čistenie tak dlho, kým nevykoná pohyblivý chodník/schody 1 až 2 obehy. Potom presuňte prístroj nabok a spustite nový čistiaci proces.

Presuňte bočne prístroj

→ Nastavte vypínač prístroja do polohy Suché vysávanie. Suché vysávanie sa aktivuje. → Nechajte klesnúť tlak čerpadla na 0 bar. → Vypínač zariadenia nastavte na "0". → Uvoľnite nožný pedál. → Stlačte pedál na zdvíhanie hlavy s kefkami. Hlava s kefkami sa zdvihne. → Presuňte bočne prístroj. → Stlačte pedál na spúšťanie hlavy s kefkami. Hlava s kefkami sa spustí a páčka na zablokovanie zaklapne. → Stlačte pedál a vycentrujte prístroj do drážok stúpacích plôch. → Prepnite vypínač prístroja do polohy Udržiavacie čistenie alebo Základné čistenie. → Potom vykonajte čistenie čistou vodou, aby ste odstránili zvyšky čistiacej kvapaliny.

⚠ NEBEZPEČENSTVO

Nebezpečenstvo zranenia! Pred dolievaním čistiaceho roztoku prístroj vždy presuňte z pracovnej pozície na iné miesto.

Vyradenie z prevádzky

Čistenie ukončite

→ Nastavte vypínač prístroja do polohy Suché vysávanie. Suché vysávanie sa aktivuje. → Nechajte klesnúť tlak čerpadla na 0 bar. → Vypínač zariadenia nastavte na "0". → Uvoľnite nožný pedál. → Stlačte páčku a pedál na zdvihnutie hlavy s kefkami. Hlava s kefkami sa zdvihne. → Uvoľnite zadné kolesá.

→ Vysúvajte prístroj z pracovnej polohy a stojana, kým nebude stáť na pevnej zemi.

Vypnutie prístroja

→ Vytiahnite sieťovú zástrčku.

→ Vypustite a zlikvidujte zvyšnú čistiacu kvapalinu. → Vypustite a zlikvidujte znečistenú vodu. → Prístroj vyčistite zvnútra i zvonka. Nádrže vypláchnite čistou vodou. → Uskladnite prístroj iba v miestnosti chránenej pred mrazom na rovnej, čistej podlahe. → Zablokujte zadné kolesá. → Odstráňte zablokovanie pohyblivého chodníka/schodov až vtedy, keď je kompletná pracovná oblasť opäť suchá. Pri mokrej ploche pohyblivého chodníka/schodov hrozí nebezpečenstvo úrazu spôsobené pošmyknutím.

Nebezpečenstvo zranenia! Pred všetkými prácami na prístroji:

→ Vypínač zariadenia nastavte na "0". → Vytiahnite sieťovú zástrčku. → Zablokujte zadné kolesá. → Vypustite a zlikvidujte zvyšnú čistiacu kvapalinu. → Vypustite a zlikvidujte znečistenú vodu.

Čistenie zariadenia

POZOR

Nebezpečenstvo poškodenia! Prístroj nestriekajte vodou a nepoužívajte agresívne čistiace prostriedky.

→ Stroj zvonka očistite pomocou vlhkej handry namočenej do mierneho umývacieho roztoku. → Poutierajte zvnútra nádobu na znečistenú vodu. → Vyčistite filtračné sitko.

Intervaly údržby

Vyklopte prístroj do údržbárskej polohy

Aby ste mohli vykonať rôzne kontrolné a údržbárske činnosti, musí byť čistič pohyblivých schodov prístupný zo svojej dolnej strany.

→ Vyklápajte prístroj spolu s pomocníkom dopredu, kým sa nebude nachádzať na prednej ploche telesa.

Denne pred použitím

→ Skontrolujte rozstrek trysiek. → Skontrolujte znečistenie vysávacích hubíc. → Skontrolujte funkčnosť núdzového vypínania nožného pedála. Stlačte nožný pedál, nastavte vypínač prístroja do polohy Suché vysávanie, prístroj musí bežať. Po uvoľnení nožného pedála sa musí stroj zastaviť. Nechajte vykonať opravy iba zákazníckemu servisu. → Skontrolujte zablokovanie zadných kolies.

Nechajte vykonať opravy iba zákazníckemu servisu.

→ Skontrolujte na opotrebenie: valcové kefky, zachytávacie kefky, hrebene, vodiace lišty, hadice, brzdy a predné kolesá. Nechajte v prípade potreby vymeniť brzdy a predné kolesá zákazníckemu servisu. → Skontrolujte kábel a zástrčku elektrickej siete, či nie sú poškodené alebo porušené. Výmenu nechajte previesť zákazníckemu servisu alebo odbornému elektrikárovi.

Po 100 prevádzkových hodinách

→ Skontrolujte riadne upevnenie všetkých upevňovacích dielov. → Dajte skontrolovať napnutie a opotrebovanie hnacieho remeňa (zákaznícky servis).

Údržbárske práce

→ Odskrutkujte kryt plechu pomocou vnútorného šesťhranného okrúhleho kľúča (Torx).

Upozornenie:

V držiaku výpustnej hadice znečistenej vody je umiestnený kľúč torx.

→ Vyčistite filtračné sitko. → Odskrutkujte kryt plechu.

Vymeňte valcové kefky a zachytávacie kefky

→ Vyskrutkujte všetky 4 skrutky a odstráňte kryt ložísk.

Skontrolujte tiež pri tomto pracovnom kroku hrebene a nasávacie hubice a v prípade potreby ich vymeňte.

Nebezpečenstvo zranenia! Prístroj nepoužívajte na plochách so sklonom nad 5°. Prístroj nepoužívajte na pohyblivých schodoch/pohyblivých chodníkoch.

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia! Pri prepravovaní prístroja zohľadnite jeho hmotnosť.

→ Zablokujte zadné kolesá. → Zabezpečte prístroj napínacími popruhmi a lanami proti skĺznutiu.

Uskladnenie

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení prístroja zohľadnite jeho hmotnosť.

Toto zariadenie sa smie uschovávať len vo vnútri.

Pomoc pri poruchách

⚠NEBEZPEČENSTVO

Nebezpečenstvo zranenia! Pred všetkými prácami na prístroji:

→ Vypínač zariadenia nastavte na "0". → Vytiahnite sieťovú zástrčku.

→ Zablokujte zadné kolesá. → Vypustite a zlikvidujte zvyšnú čistiacu kvapalinu. → Vypustite a zlikvidujte znečistenú vodu.

Porucha Odstránenie
Motor/Čerpadlo sa nespúšťa alebo sa samočinne vypína počas prevádzky.	Vyprázdnite preplnenú nádrž na znečistenú vodu.
	Stlačte nožný pedál.
Kontrolka "Nádrž na znečistenú vodu plná" svieti.	Vyprázdnite preplnenú nádrž na znečistenú vodu.
Nedosiahol sa pracovný tlak mi-nimálne 3 bar.	Ak je nádrž na čerstvú vodu prázdna, musí sa úplne na-plnit' (35 litrov).
	Skontrolujte tesnosť systému vedení. /Podľa potreby daj-te utesnit' zákazníckemu servisu.
	Skontrolujte hubice.
	Dajte vyčistiť čerpadlo zákazníckemu servisu.
Vyčistené stúpacie plochy sú príliš mokré.	Skontrolujte opotrebovanie hrebeňov, v prípade potreby ich vymeňte.
	Skontrolujte tesnenia krytu nádrže na odpadovú vodu na poškodenie, v prípade potreby vymeňte.
	Skontrolujte opotrebovanie zachytávacích kefiek, v prípa-de potreby ich vymeňte.
	Skontrolujte vysávacie hubice a vysávacie hadice, či nie sú upchaté; v prípade potreby ich vyčistite.
	Skontrolujte, či je kryt nádrže na znečistenú vodu úplne uzavretý.
	Skontrolujte, či sú namontované správne remene.
Vyčistené stúpacie plochy nie sú čisté.	Skontrolujte čistiacu kvapalinu, či nie je upchatá, v prípa-de potreby ju vyčistite alebo vymeňte.
	Skontrolujte tesnenia krytu nádrže na odpadovú vodu na poškodenie, v prípade potreby vymeňte.
	Skontrolujte opotrebovanie valcových a zachytávacích kefiek, v prípade potreby ich vymeňte.
	Skontrolujte čistiace prostriedky. Skontrolujte koncentrá-ciu roztoku čistiaceho prostriedku.
	Skontrolujte opotrebovanie zachytávacích kefiek, v prípa-de potreby ich vymeňte.
	Skontrolujte, či je kryt nádrže na znečistenú vodu úplne uzavretý.
	Skontrolujte, či sú namontované správne remene.
Kontrolka "Preťaženia motora s kefkami" svieti.	Prepnite vypínač prístroja do polohy "0", potom ho opăť otočte do požadovanej prevádzkovej polohy. Ak sa chyba vyskytuje častejšie, zavolajte zákaznícky servis.
	Z kefiek odstráňte pásky alebo šnúry.

Technické údaje

Výkonové parametre
Menovité napätie V 220-240
Frekvencia Hz 50/60
Riadiace napätie V 12
Menovitý výkon (max.) W 1400
Výkon sacieho motora W 800
Výkon motorov kief W 600
Krytie IPX4
Tlak čerpadla bar 3-4
Spotreba vody l/h 25-50
Otáčky valcovej kefy	1/min	870
Počet otáčok zachytá-vacej kefky	1/min	1090
Rozmery a hmotnost'
Pracovná šírka	mm	470
Šírka	mm	480
DÍžka	mm	1150
Výška s posuvnou ruko-vátou	mm	1050
Výška bez posuvného ramena	mm	760
Objem nádrže čistej/znečistenej vody	l	35/35
Prepravná hmotnosť	kg cca 9	0
Prípustná celková hmotnosť	kg cca 1	25
Zistené hodnoty podľa EN 60335-2-72
Celková hodnota vibrá-cií	m/s2	0,3
Nebezpečnosť K m/s	2	0,2
Hlučnosť L pA	dB(A)	< 75
Nebezpečnosť K pA	dB(A)	2
Hlučnosť L WA + nebez-pečnosť K WA	dB(A)	90

Záruka

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy spotrebiča odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obráťte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože zaručujú bezpečnú a bezporuchovú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájdete na stránke

www.kaercher.com.

EÚ Vyhlásenie o zhode

Týmto vyhlasujeme, že ďalej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnosť a ochranu zdravia uvedeným v smerniciach EÚ. Pri zmene stroja, ktorá nebola nami odsúhlasená, stráca toto prehlásenie svoju platnosť.

Uplatňované národné normy:

Podpísaní jednajú z poverenia a s plnou mocou predstavenstva.

Osoba zodpovedná za dokumentáciu: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone]
