ATC Fp - Čerpadlá Kärcher - Bezplatný návod na obsluhu

Typ produktu	Profesionálny hustič pneumatík
Značka	Kärcher
Model	ATC Fp
Elektrické napájanie	230 V, 50 Hz, jednofázové
Príkon	450 W
Typ ochrany	IP44
Prietok stlačeného vzduchu	100 l/min
Prevádzkový tlak	0,1 až 0,8 MPa
Rozmery (D × Š × V)	423 × 423 × 1550 mm
Hmotnosť	55 kg
Prevádzková teplota (s nemrznúcou zmesou)	-10 °C až +40 °C
Prevádzková teplota (bez nemrznúcej zmesi)	+5 °C až +40 °C
Vlhkosť okolitého vzduchu	10 až 80 %
Hladina akustického tlaku LpA	<70 dB(A)
Hladina akustického výkonu LWA	76,8 dB(A)
Hlavné funkcie	Hustenie a kontrola tlaku pneumatík, voliteľné mince, digitálny displej
Funkcia pre defekt pneumatiky	Áno, špeciálne tlačidlo
Denná údržba	Vypustite kondenzát, skontrolujte stav hadíc a koncovky
Týždenná údržba	Vyčistite vonkajšok
Kalibrácia	Každé 2 roky autorizovaným servisom
Ochrana proti mrazu	Áno, špeciálny vypínač (prístupný)
Bezpečnosť	Núdzové zastavenie, elektrické pokyny a horúce povrchy
Použitie	Profesionálne, platba mincami

Často kladené otázky - ATC Fp Kärcher

Ako používať hustič pneumatík ATC Fp?

Vložte mincu do štrbiny, nastavte požadovaný tlak pomocou tlačidiel + a -, pripevnite koncovku na ventil pneumatiky. Zvukový signál oznámi, že tlak bol dosiahnutý. Odpojte koncovku a zaveste ju.

Čo robiť, ak je pneumatika úplne prázdna?

Vložte mincu, nastavte tlak, pripevnite koncovku na ventil, potom stlačte tlačidlo « Defekt ». Počkajte na zvukový signál.

Ako vypustiť kondenzát z kompresora?

Odstráňte predný kryt, umiestnite nádobu pod vypúšťací ventil, pomaly otvorte ventil na vypustenie kondenzátu, potom zatvorte a nasaďte kryt späť.

Čo znamená chybové hlásenie ER1?

ER1 indikuje nestabilné meranie tlaku kvôli chybnej koncovke alebo hadici. Vymeňte príslušnú časť.

Ako aktivovať ochranu proti mrazu?

Pri teplotách pod +5 °C prepnite vypínač ochrany proti mrazu do polohy « ON ». Hlavný vypínač musí byť tiež v polohe ON.

Aká týždenná údržba je potrebná?

Vyčistite vonkajšok zariadenia a vypustite kondenzát z nádrže stlačeného vzduchu.

Aké mince akceptuje platobný systém?

Predvolene: 50 eurocentov, 50 britských pencí, 1 švajčiarsky frank, 1 poľský zlotý, 5 nórskych korún. Iné mince je možné nastaviť v servise.

Ako nastaviť prevádzkový čas?

Pomocou otočného gombíka P I nastavte čas od 30 sekúnd do 7 minút. Ostatné gombíky (P II, P III, P IV) nemajú funkciu.

Zariadenie sa nespustí po pripojení koncovky, čo robiť?

Skontrolujte upevnenie koncovky, stav hadice, potom stlačte tlačidlo « Defekt ». Ak problém pretrváva, kontaktujte servis.

Kde nájdem náhradné diely?

Používajte výhradne originálne diely Kärcher. Navštívte stránku www.kaercher.com alebo kontaktujte autorizovaného predajcu.

NÁVOD NA OBSLUHU ATC Fp Kärcher

Tento prístroj je vhodný na priemyselné použitie.

Povinná kalibrácia

Zariadenie hustenia pneumatík u verzií prístrojov AT-C a AT-C Fp je kalibrované a musí byť po inštalácii a potom každé 2 roky skontrolované príslušným kalibračným úradom.

Uvedenie do prevádzky

1. Nastavte dobu chodu otočným gombíkom P I. Možný nastaviteľný rozsah 30 sekúnd až 7 minút.

① Otočný gombík P I

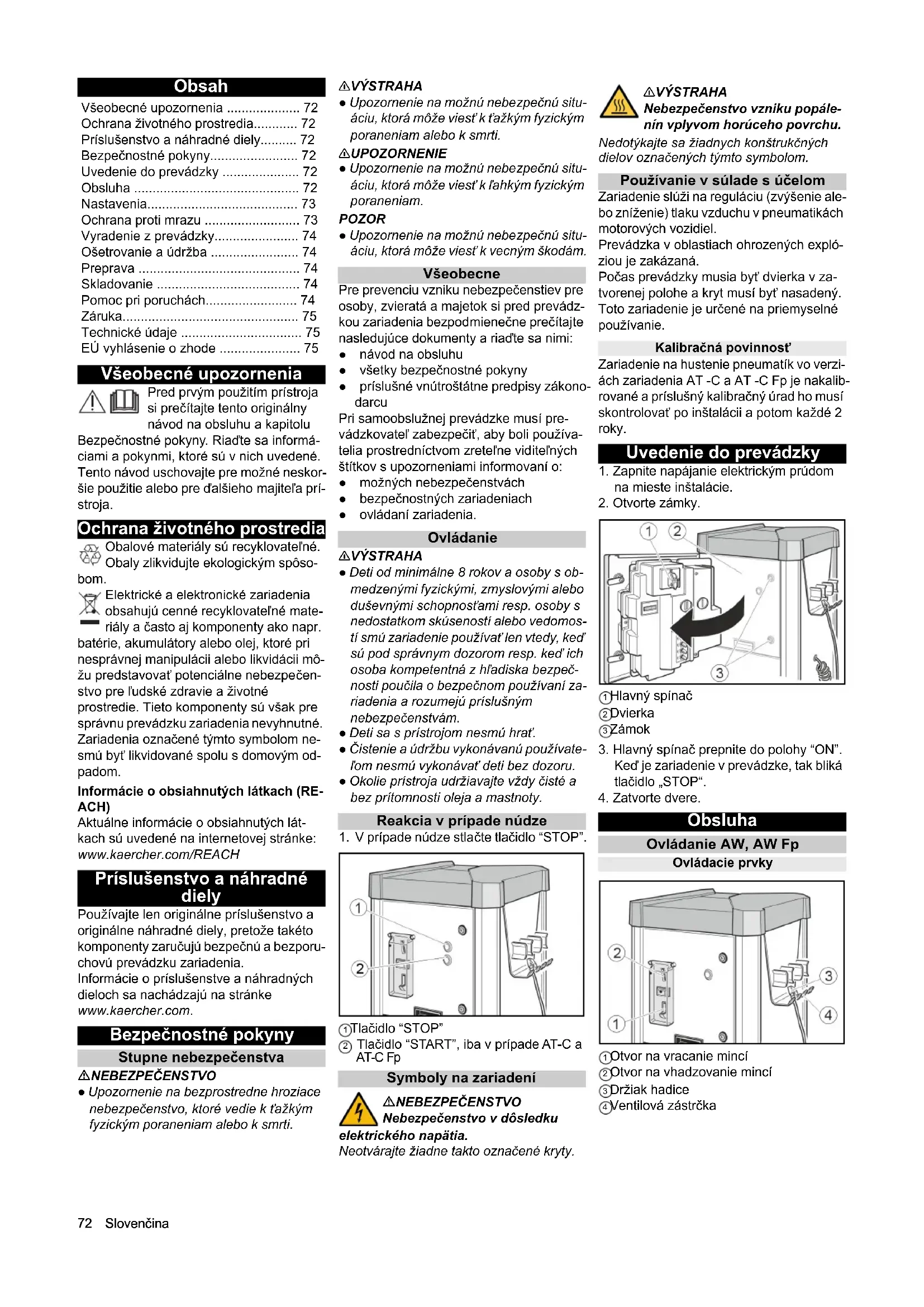

Upozornenie

Ochrana životného prostredia. 72

Príslušenstvo a náhradné diely. 72

EÚ vyhlásenie o zhode 75

Bezpečnostné pokyny. Riaďte sa informáciami a pokynmi, ktoré sú v nich uvedené. Tento návod uschovajte pre možné neskoršie použitie alebo pre ďalšieho majiteľa prístroja.

Ochrana životného prostredia

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Bezpečnostné pokyny

Stupne nebezpečenstva

NEBEZPEČENSTVO

• Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré vedie k ťažkým fyzickým poraneniam alebo k smrti.

VÝSTRAHA

• Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k ťažkým fyzickým poraneniam alebo k smrti.

UPOZORNENIE

• Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k ľahkým fyzickým poraneniam.

POZOR

• Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k vecným škodám.

Všeobecne

Pre prevenciu vzniku nebezpečenstiev pre osoby, zvieratá a majetok si pred prevádzkou zariadenia bezpodmienečne prečítajte nasledujúce dokumenty a riadte sa nimi:

Nedotýkajte sa žiadnych konštrukčných dielov označených týmto symbolom.

Používané v súlade s účelom

Zariadenie slúži na reguláciu (zvýšenie alebo zníženie) tlaku vzduchu v pneumatikách motorových vozidiel.

Prevádzka v oblastiach ohrozených explóziou je zakázaná.

Počas prevádzky musia byť dvierka v zatvorenej polohe a kryt musí byť nasadený. Toto zariadenie je určené na priemyselné používanie.

Kalibračná povinnosť

Zariadenie na hustenie pneumatík vo verziách zariadenia AT-C a AT-C Fp je nakalibrované a príslušný kalibračný úrad ho musí skontrolovať po inštalácii a potom každé 2 roky.

Uvedenie do prevádzky

1. Zapnite napájanie elektrickým prúdom na mieste inštalácie.
2. Otvorte zámky.

1Hlavný spínač Dvierka ③Zámok 3. Hlavný spínač prepnite do polohy “ON”. Keď je zariadenie v prevádzke, tak bliká tlačidlo „STOP". 4. Zatvorte dvere.

Obsluha

Ovládanie AW, AW Fp

Ovládacie prvky

Otvor na vracanie mincí (2)Otvor na vhadzovanie mincí 3Držiak hadice ④ Ventilová zástrčka

①Displej (2)Tlačidlo - (3) Tlačidlo, spľasnutá pneumatika (4)Tlačidlo +

Kontrola tlaku vzduchu v pneumatikách

1. Do otvoru na vhadzovanie mincí vhoďte mincu.

2. Pomocou tlačidiel + a - nastavte na displeji požadovanú hodnotu tlaku vzduchu v pneumatike.

3. Ventilovú zástrčku upevnite k ventilu pneumatiky.

4. Počkajte, kým zaznie akustický signál informujúci o dosiahnutí požadovaného tlaku vzduchu v pneumatike. 5. Odpojte ventilovú zástrčku. 6. Ventilovú zástrčku zaveste do držiaka hadice.

Hustenie prázdnej pneumatiky

Ak pneumatika nemá žiadny tlak, tak zariadenie nedokáže rozpoznať, že ventilová zástrčka bola nasunutá na ventil.

1. Do otvoru na vhadzovanie mincí vhoďte mincu.

2. Pomocou tlačidiel + a - nastavte na displeji požadovanú hodnotu tlaku vzduchu v pneumatike.

5. Počkajte, kým zaznie akustický signál informujúci o dosiahnutí požadovaného tlaku vzduchu v pneumatike. 6. Odpojte ventilovú zástrčku. 7. Ventilovú zástrčku zaveste do držiaka hadice.

Ovládanie AW-C, AW-C Fp Ovládacie prvky

(1) Otvor na vracanie mincí (2) Otvor na vhadzovanie mincí (3) Držiak hadice

(4) Ventilová zástrčka (5) Tlačidlo START (6) Displej s požadovaným tlakom (7) Displej s tlakom vzduchu v pneumatike (8) Tlačidlo + (9) Tlačidlo - (10) Tlačidlo pre spľasnutú pneumatiku (11) Bez funkcie

4. Počkajte, kým zaznie akustický signál informujúci o dosiahnutí požadovaného tlaku vzduchu v pneumatike. 5. Odpojte ventilovú zástrčku.

6. Ventilovú zástrčku zaveste do držiaka hadice.

Hustenie prázdnej pneumatiky

Ak pneumatika nemá žiadny tlak, tak zariadenie nedokáže rozpoznať, že ventilová zátka bola nasunutá na ventil.

1. Do otvoru na vhadzovanie mincí vhoďte mincu. 2. Stlačte tlačidlo START. 3. Pomocou tlačidiel + a - nastavte na displeji s požadovaným tlakom (horný displej) požadovanú hodnotu tlaku vzduchu v pneumatike. 4. Ventilovú zástrčku upevnite k ventilu pneumatiky. Na displeji s tlakom vzduchu v pneumatike (dolný displej) sa zobrazí tlak vzduchu v pneumatike. 5. Stlačte tlačidlo „spl'asnutá pneumatika". 6. Počkajte, kým zaznie akustický signál informujúci o dosiahnutí požadovaného tlaku vzduchu v pneumatike. 7. Odpojte ventilovú zástrčku. 8. Ventilovú zástrčku zavešte do držiaka hadice.

Nastavenia

Nastavenie doby chodu

Upozornenie

Nastaviteľná doba chodu platí pri vhodení jednej z nasledujúcich mincí:

50 eurocentov - 50 britských pencí, 1 švajčiarsky frank, 1 poľský zlotý, 5 nórskych korún

Používanie iných mincí môže nastaviť zákaznícky servis.

1. Pomocou otočného gombíka P I nastavte dobu chodu. Možný rozsah nastavenia je od 30 sekúnd do 7 minút. ① Otočný gombík P I

Upozornenie

Otočné gombíky P II, P III a P IV nemajú žiadnu funkciu.

Ochrana proti mrazu

Zariadenie s ochranou proti mrazu

1. Pri teplotách nižších ako +5 °C prepnite spínač ochrany proti mrazu do polohy "ON".

①Spínač ochrany proti mrazu ② Ohrievanie na ochranu proti mrazu

POZOR

Pri aktivácii ochrany proti mrazu skontrolujte, či sa hlavný spínač nachádza v polohe „ON".

Upozornenie

Ohrievanie na ochranu proti mrazu nie je riadené termostatom. V zapnutom stave je ohrievanie trvalo v prevádzke.

Zariadenie bez ochrany proti mrazu

Pri zariadení bez ochrany proti mrazu je nutné pri nebezpečenstve mrazu vykonať odstavenie z prevádzky.

Vyradenie z prevádzky

1. Zo zásobníka stlačeného vzduchu vypustite kondenzát (pozrite si ČASŤ, Údržbové práce).
2. Hlavný spínač prepnite do polohy "OFF".

Ošetrovanie a údržba

Denne

1. Vyprázdnite kazetu na mince (pozrite si časť 'Údržbové práce').
2. Skontrolujte všeobecný stav zariadenia.
3. Skontrolujte stav ventilovej zástrčky.
4. Skontrolujte stav hadicového vedenia.
5. Otvorte dolný kryt a skontrolujte stav kompresora.
6. Zabezpečte výmenu poškodených dielov.

Každý týždeň

1. Vyčistite vonkajšiu časť zariadenia.
2. Zo zásobníka stlačeného vzduchu vypustite kondenzát (pozrite si časť 'Údržbové práce').

Údržba každé 2 roky

Len v prípade AT-C, AT-C FP 1. Zariadenie na meranie tlaku v zariadení na hustenie pneumatík nechajte nakalibrovať kalibračným úradom.

Údržbové práce

Vyprázdnenie kazety na mince

1. Otvorte dvierka.

Dvierka

② Kazeta na mince

1. Vytiahnite kazetu na mince a vyprázdnite ju.

Vypustenie kondenzátu

1. Odoberte kryt.

① Kryt

② Ventil na vypustanie kondenzátu. Ventil na vypustanie kondenzátu podržte nad šachtou alebo zbernou nádobou.

△VÝSTRAHA

1. Pri preprave vo vozidlách zariadenie zaistite proti zošmyknutiu a prevráteniu podľa platných smerníc.

Skladovanie

UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia

Pred vykonávaním prác na zariadení prepnite hlavný spínač do polohy „OFF“ a odpojte napájanie elektrickým prúdom na mieste inštalácie.

Zariadenie nefunguje

• Skontrolujte napájanie elektrickým prúdom na mieste inštalácie.
• Hlavný spínač prepnite do polohy „ON“. Upovedomte zákaznícky servis.

Zariadenie sa po spojení ventilovej zástrčky s pneumatikou nespustí.

Nie je k dispozícii žiadny stlačený vzduch

• Tlačidlo na zapínanie kompresora potiahnite smerom nahor.

1 Tlačidlo na zapínanie kompresora

• Kompresor je prehriaty: Počkajte na vychladnutie kompresora.

Tlak vzduchu je príliš nízky

• Skontrolujte tlak na manometri. V prípade potreby znovu nastavte redukčný ventil.

Redukčný ventil ②Manometer

Poruchy s indikáciou na displeji

Chyba	Príčina	Odstránenie
ER1 Nestabilné meranie tlaku zdovodu poško-denej ventilovej zástrěkty alebo hadice.	dōvodu poško-denej ventilovej zástrěkty alebo hadice.	Vyměnte ventilovú zástrěkcu.Vyměnte hadicu.
ER2, ER7 Tlak vžduchu je prilišnízky.Nestabilné meranie tlaku z dōvodu poško-denej ventilovej zástrěkty alebo hadice.	Skontrolujte tlak vžduchu na manometri a v pripeade potreby znovu nastavte redukčný ventil.Vyměnte ventilovú zástrěkcu.Vyměnte hadicu.
ER3Tlak vžduchu je prilišnízky.	Skontrolujte tlak na manometri a v pripeade potreby zno-vu nastavte redukčný ventil.
ER4Tlak vžduchu je prilišnís yvský.	Skontrolujte tlak na manometri a v pripeade potreby zno-vu nastavte redukčný ventil.
ER5Napájanie napatim je chybné.	Upovedomte zákaznicky servis.
ER6, ER8, ER9, ERU, ERBPorucha v elektronike.	Upovedomte zákaznicky servis.
ERPPožcas zvyšovania tlaku došlo k uvołeniuventilovej zástrěkty.Tlak vžduchu nie je stabilný.	Skontrolujte, Č je ventilová zástrěkca správné umiestné.na.Skontrolujte tlak na manometri a v pripeade potreby zno-vu nastavte redukčný ventil.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické údaje

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj o od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Zariadenie na hustenie pneumatík

Typ: AT, AT Fp, AT -C, AT -C Fp

Príslušné smernice EÚ

2006/42/ES

2014/35/EÚ

2014/30/EÚ
