NÁVOD NA OBSLUHU TruSens Z3000 LEITZ

kryt komory filtru a otočný knoflík.

PREČÍTAJTE SI A UCHOVAJTE TIETO POKYNY Prístroj odpojte z napájania pred výmenou filtrov alebo žiariča UV-C, alebo keď sa prístroj nepoužíva. VAROVANIE: Aby ste znížili riziko požiaru alebo úrazu elektrickým prúdom, nepoužívajte tento čistič vzduchu s elektrickým zariadením na reguláciu otáčok. Nepoužívajte čistič vzduchu s poškodeným káblom alebo zástrčkou, alebo ak je zásuvka uvoľnená. Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisný zástupca alebo osoby s príslušnou kvalifikáciou, aby sa predišlo nebezpečenstvu. Neveďte kábel pod kobercami, rohožami, behúňmi alebo podobnými krytinami. Neveďte kábel pod nábytkom či spotrebičmi. Umiestnite kábel mimo oblasti pohybu tam, kde sa oň nebude zakopávať. VAROVANIE: Pri priamom sledovaní svetla produkovaného žiaričom UV-C v tomto prístroji môže dôjsť k poškodeniu pokožky alebo očí. Nesprávne používanie prístroja alebo poškodenie krytu môžu spôsobiť únik nebezpečného žiarenia UV-C. Žiarenie UV-C môže dokonca aj v malých dávkach spôsobiť poškodenie očí a pokožky. Pred výmenou lampy alebo vykonávaní údržby vždy odpojte napájanie. Vymeňte žiarič UV-C za položku 2415108 (pre model Z-2000) alebo 2415111 (pre model Z-3000), ktoré vyrába spoločnosť ACCO Brands.

• Pred použitím odstráňte všetky obaly vrátane vrecka, ktoré zakrýva filter.

• Zjavne poškodené prístroje sa nesmú používať.

• Tento prístroj musí byť zapojený len do zásuvky, ktorá sa zhoduje s dodaným typom zástrčky a klasifikáciou uvedenou na výkonnostnom štítku.

• Umiestnite čistič vzduchu do blízkosti zásuvky a nepoužívajte predlžovacie káble.

• Tento pristroj môžu používať deti staršie ako 8 rokov a akékoľvek osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami či nedostatočnými skúsenosťami a znalosťami za predpokladu, že im bol pridelený dozor alebo udelené pokyny týkajúce sa používania tohto prístroja bezpečným spôsobom a chápu súvisiace riziká.

• Deti sa nesmú s prístrojom hrať, čistiť ho alebo pokúšať sa vykonávať jeho údržbu.

• Vymeňte žiarič UV-C za model uvedený v tomto návode.

• Nepokúšajte sa vykonať servis alebo opravu tohto výrobku svojpomocne.

• Používajte čistič a zariadenie SensorPod™ výhradne s dodaným napájacím káblom.

• Tento prístroj čistite výhradne vlhkou handričkou. Nepoužívajte rozpúšťadlá ani bielidlá.

• Dbajte na to, aby bol pred prevádzkou prístroj vždy umiestnený na pevnom, rovnom povrchu.

• Neblokujte otvory na vstup alebo výstup vzduchu ani pred ne neumiestňujte prekážky.

• Do otvorov na vstup alebo výstup vzduchu nevkladajte prsty alebo iné predmety.

• Keď je čistič vzduchu v pohotovostnom režime, zariadenie SensorPod™ stále prenáša signál/dáta.260 Prevádzková frekvencia Bezdrôtová: 2 462 MHz Maximálny vysielací výkon (EIRP) Bezdrôtový: 0 dBm Zisk antény Bezdrôtový: 2 Dbi Týmto spoločnosť ACCO UK Ltd prehlasuje, že rádiové zariadenia typu čistič vzduchu Leitz TruSens Z-2000/Z-3000 sú v súlade so smernicou 2014/53/ EÚ. Úplný text prehlásenia EÚ o zhode je k dispozícii na nasledujúcej internetovej stránke: https://declarations.accobrands.com/ Aby sa zachoval súlad spožiadavkami na vystavenie vysokofrekvenčnému žiareniu, medzi telom používateľa azariadením je nutné dodržiavať minimálnu vzdialenosť 0,2m. Odpad z elektrických a elektronických zariadení (OEEZ) Na konci doby použiteľnosti sa produkt považuje za odpad OEEZ. Preto je dôležité uvedomiť si, že odpad OEEZ sa nesmie likvidovať ako netriedený komunálny odpad. Musí sa zhromažďovať samostatne, aby mohol byť rozmontovaný, aby jeho súčasti a materiály mohli byť recyklované, znovu použité a zužitkované (ako palivo na zužitkovanie energie v rámci výroby elektriny). Obce zriadili verejné zberné miesta na zber odpadu OEEZ, za ktorý neplatíte. Vráťte svoj odpad OEEZ do najbližšieho zberného miesta k vášmu domovu alebo kancelárii. Ak nedokážete nájsť zberné miesto, obchodník, ktorý vám predal tento produkt, by mal prijať váš odpad OEEZ. Ak už nie ste s obchodníkom v kontakte, kontaktujte spoločnosť ACCO za účelom pomoci v tejto záležitosti. Recyklácia odpadu OEEZ sa zameriava na ochranu životného prostredia, ochranu ľudského zdravia, ochranu surovín, zlepšovanie udržateľného rozvoja a zabezpečenie lepších dodávok komodít v rámci Európskej únie. To sa dosiahne zužitkovaním cenných sekundárnych surovín a obmedzením likvidácie odpadu. K úspechu týchto cieľov môžete prispieť tým, že vrátite odpad OEEZ na zberné miesto. Váš produkt je označený symbolom OEEZ (odpadkový kôš na kolesách s preškrtnutým symbolom X). Tento symbol vás má informovať, že odpad OEEZ sa nesmie likvidovať ako netriedený komunálny odpad. Čističe vzduchu Leitz TruSens sú tiež vybavené žiaričom UV-C. Po výmene tejto položky (počas životnosti produktu) sa tieto musia tiež vrátiť a zlikvidovať v miestnom zbernom mieste OEEZ. Ďalšie informácie a inštalačné príručky / videá pre žiarič UV-C nájdete na www.leitz.com261 PREHĽAD DÔLEŽITÝCH FUNKCIÍ SensorPod™ Diaľkový monitor kvality vzduchu zaisťuje čistejší vzduch presne tam, kde ho potrebujete. Technológia PureDirect™ Nezávislé laboratórne testovanie potvrdilo, že dva prúdy vzduchu sú lepšie než jeden, pretože zaisťujú efektívnejší a príjemnejší pohyb vzduchu v miestnosti. Informuje a prispôsobuje sa Svetelný kruh s rôznymi farbami osvetlenia poskytuje ďalšie informácie tým, že informuje o kvalite vzduchu v reálnom čase. 360° čistenie HEPA filter zachytáva znečisťujúce látky plyny prchavých organických zlúčenín (POZ), resp. pachy zo všetkých smerov. UV-C svetlo zabíja baktérie, ktoré sa mohli zachytiť vo filtri. Premyslené vyhotovenie Výnimočná funkčnosť v šate moderného dizajnu, ktorý sa hodí do každého prostredia. AQI262

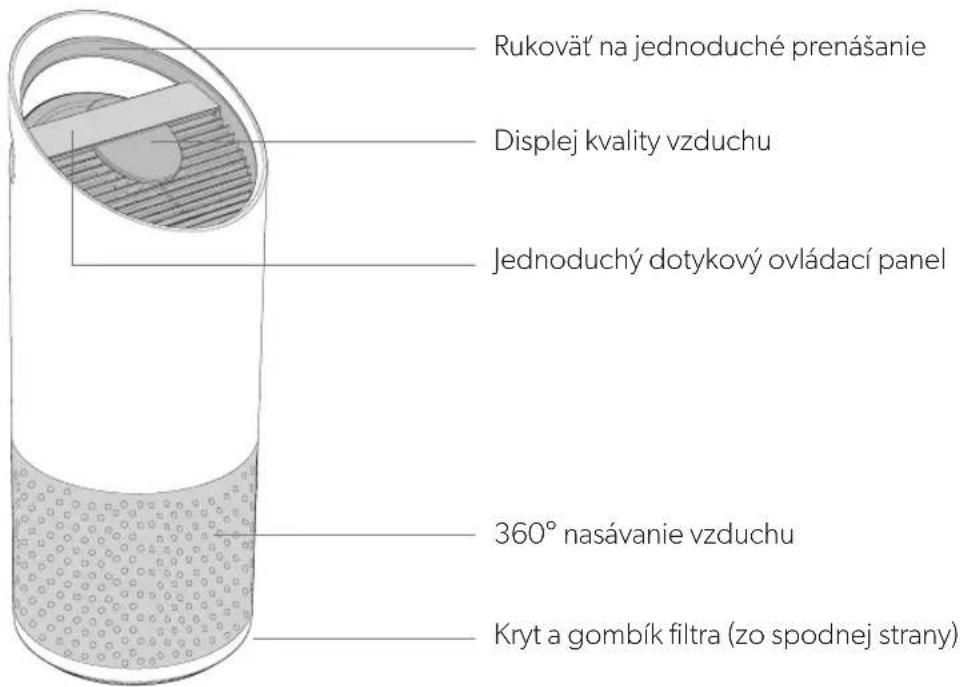

Rukoväť na jednoduché prenášanie Kontrolka napájania a signálu Omývateľný predfilter Displej kvality vzduchu Vývod vzduchu Napájací kábel Aktívny uhlíkový filter Jednoduchý dotykový ovládací panel Prívod vzduchu HEPA Filter 360° nasávanie vzduchu Dvierka pre jednoduchý prístup UV-C lampa Kryt a gombík filtra (zo spodnej strany) Čistič vzduchu SensorPod

Prichyťte filter k spodnému krytu a umiestnite ho späť do čističa.264

Zapojte zariadenie SensorPod do zásuvky. Umiestnite zariadenie SensorPod vo vzpriamenej polohe na vrch stola alebo pracovný povrch na druhej strane miestnosti na dohľad od čističa. Zapojte čistič do zásuvky a zapnite ho. Umiestnite čistič na plochý povrch bez prekážok - ak, aby vzduch mohol voľne prúdiť do čističa zo všetkých strán, - vyhnite sa nábytku, ako sú postele a záclony, ako aj zdrojom tepla alebo vlhkosti. Sila signálu sa môže podľa umiestnenia líšiť. Postup pre výnimočné prípady, keď to nefunguje, si pozrite na strane 273.

4. Začnite žiť s čistejším vzduchom!

Režim časovača Čistič sa automaticky vypne po 2, 4, 8 alebo 12 hodinách. Ak chcete odpočet zrušiť, jednoducho stláčajte tlačidlo, až kým sa nebude zobrazovať žiadne nastavenie časovača. Nočný režim Podsvietenie displeja sa vypne. Slúži na používanie počas spánku bez kompromisov v oblasti účinnosti čističa. Ak chcete všetky funkcie displeja znova aktivovať, jednoducho znova stlačte toto tlačidlo. Tlačidlo napájania Nastavenia otáčok ventilátora Vyberte otáčky ventilátora alebo AUTOMATICKÝ režim. V automatickom režime čistič automaticky prispôsobuje otáčky ventilátora na základe výsledkov meraní kvality vzduchu zo zariadenia SensorPod. (Automatický režim je dostupný iba v prípade, keď je čistič spárovaný so zariadením SensorPod a prijíma signál.) UV režim UV-C lampa v komore filtra čističa je zapnutá, keď je symbol biely. Symbol sa rozsvieti načerveno, keď nastal čas na výmenu UV-C lampy. (Pozrite si pokyny na strane 270). Resetovanie filtra a UV kontrolky Kontrolky „HEPA“, „Carbon“ a „UV“ sa rozsvietia načerveno, keď je potrebné ich vymeniť. Keď sa rozsvieti 1 kontrolka, jednoducho podržte stlačené tlačidlo Reset na tri sekundy, čím kontrolku zresetujete. Keď svietia aspoň dve kontrolky, ťuknite na tlačidlo Reset a vyberte príslušnú kontrolku (vybraná kontrolka bude blikať). Až potom podržte tlačidlo stlačené na tri sekundy na jej zresetovanie. (Pokyny na výmenu nájdete na stranách 268 až 270. Po výmene filtra sa riaďte pokynmi na resetovanie kontrolky vyššie.)266

DISPLEJ KVALITY VZDUCHU

Spätná väzba v reálnom čase Revolučné zariadenie SensorPod™ vyhodnocuje stav vzduchu meraním množstva malých (PM 2,5) aj veľkých (PM 10) tuhých častíc. Vypočítava celkovú kvalitu vzduchu na základe unikátneho algoritmu, ktorý reaguje na reálne zvýšenia množstva znečisťujúcich látok bez toho, aby prehnane reagoval na vstup osoby do miestnosti alebo jej usadenie na pohovke. Podsvietený displej s farebným rozlíšením informuje o dobrej, strednej alebo nedostatočnej kvalite vzduchu a číselná hodnota poskytuje presnejší údaj. V AUTOMATICKOM režime čistič automaticky upravuje otáčky ventilátora v reakcii na tieto výsledky merania kvality vzduchu. Zariadenie TruSens využíva index kvality ovzdušia (1 až 500), ktorý vytvorila americká Agentúra na ochranu životného prostredia (EPA). DOBRÁ MODRÁ | 0 - 50 STREDNÁ ŽLTÁ | 50 - 100 NEDOSTATOČNÁ ČERVENÁ | 100 - 500267 Prívod vzduchu 360° Výmena vzduchu dvakrát za hodinu 70 m² Typ dodávania vzduchu PureDirect

Prístup ku komore filtra

prístup ku krytu komory filtra a gombíku.

vymeniť celý bubnový HEPA filter.

drážok a otočte gombíkom v smere hodinových ručičiek, až kým nie sú gombík a kryt filtra bezpečne utiahnuté (obr. D).

5. Pripojte čistič k zdroju napájania a zapnite ho. Potom

podržte tlačidlo Reset, až kým červená kontrolka HEPA filtra nezhasne. Poznámka: Bubnový HEPA filter (pozrite si stranu 267) bude obsahovať 3 vrstvy: omývateľný predfilter, aktívny uhlíkový filter a HEPA filter.269

výmenu uhlíkovej vrstvy.

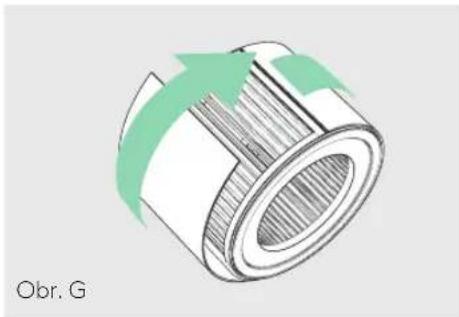

upevňovacie prúžky (obr. G).

1. Odporúčame predfilter vizuálne skontrolovať každý mesiac a vyčistiť

ho podľa potreby. Minimálne by ste mali predfilter ručne umyť pri každej výmene aktívneho uhlíkového filtra.

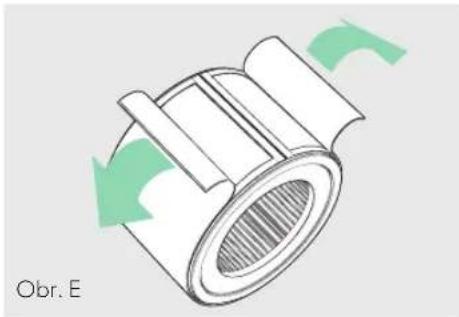

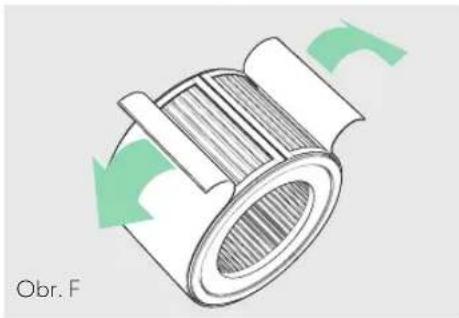

2. Jemne odlepte omývateľný predfilter od upevňovacích prúžkov

nechajte predfilter voľne vyschnúť.

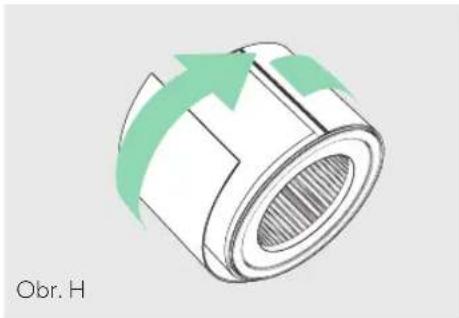

4. Omotajte predfilter okolo bubna filtra a pripevnite upevňovacie

prúžky (obr. H). Poznámka: Balenie s tromi kusmi aktívneho uhlíkového filtra (pozrite si stranu 267) postačí na tri výmeny uhlíkového filtra potrebné medzi jednotlivými výmenami bubnového filtra HEPA (pozrite si stranu 268). Obr. E Obr. F Obr. G Obr. H VÝMENA AKTÍVNEHO UHLÍKOVÉHO FILTRA270

na výmenu UV-C lampy.

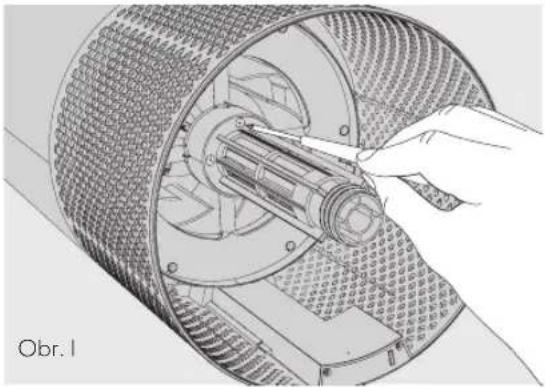

2. Vyberte bubon HEPA filtra (obr. A) a pomocou

skrutkovača odstráňte štyri skrutky, ktoré zaisťujú kryt UV žiarovky (obr. I).

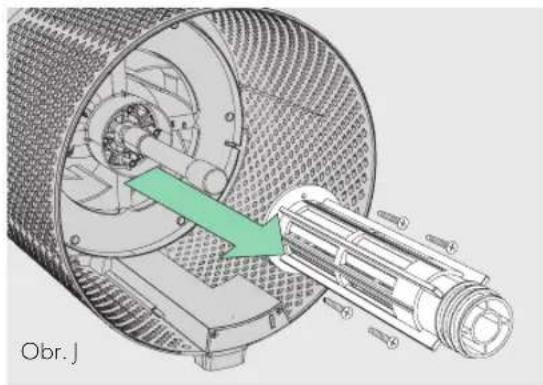

3. Jemne vyberte kryt UV žiarovky (obr. J).

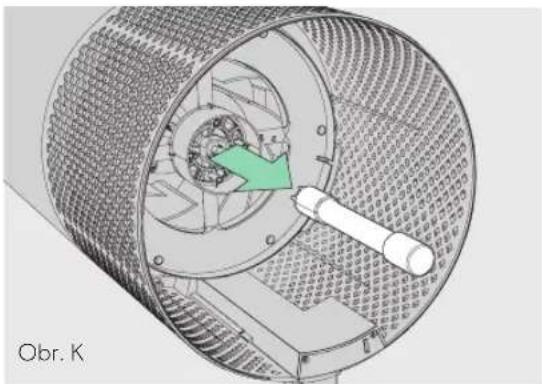

4. Odpojte UV-C lampu z objímky čističa (obr. K).

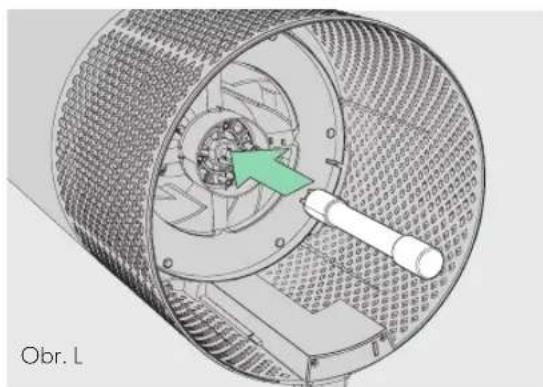

5. Náhradnú UV-C lampu (pozrite si stranu 267)

môžete zapojiť priamo do rovnakej objímky (obr. L).

6. Vráťte kryt UV žiarovky na miesto a skrutkovačom

kým kontrolka nezmení farbu na bielu. Obr. I Obr. K Obr. J Obr. L Poznámka: Po výmene žiariča UV-C ho zlikvidujte v miestnom zbernom mieste OEEZ.271 Čistenie snímača kvality vzduchu Zariadenie SensorPod™ používa na detekciu tuhých častíc infračervené svetlo, preto je dôležité, aby ste komoru prachového snímača čistili raz za 1 až 2 mesiace, aby ste odstránili prípadný prach alebo častice, ktoré by mohli ovplyvniť presnosť výsledkov meraní snímača.

1. Vypnite zariadenie SensorPod odpojením napájacieho kábla.

2. Otvorte dvierka pre jednoduchý prístup na prednej strane tak, že

ich zdvihnete v 90° uhle.

3. Pomocou vlhkej vatovej tyčinky utrite šošovku a oblasť nasávania

prachového snímača (obr. M).

4. Suchou vatovou tyčinkou utrite zvyšky vlhkosti.

5. Zatvorte kryt jeho spustením a zasunutím späť na miesto, až kým

Obr. M272 Kde mám umiestniť zariadenie SensorPod™? Kdekoľvek v miestnosti, kde chcete merať kvalitu ovzdušia! Ak chcete dosiahnuť optimálne výsledky, umiestnite zariadenie SensorPod™ do 15 metrov od čističa vzduchu na pracovný povrch alebo stôl tak, aby medzi obomi zariadeniami neboli žiadne prekážky. V automatickom režime čistič dodáva čistý vzduch, kým zariadenie SensorPod™ nezistí prijateľnú úroveň kvality vzduchu. Ako často je potrebné meniť filtre? To je hračka! Kontrolky výmeny čističa vás upozornia, keď nastane čas vymeniť uhlíkový alebo HEPA filter, prípadne UV-C lampu. Počítajte s tým, že aktívny uhlíkový filter je potrebné meniť raz za 3 až 4 mesiace, HEPA filter každých 12 až 15 mesiacov aUV-C lampu raz za 1 až 3 roky. Ako často je potrebné umývať predfilter? Predfilter zachytáva veľké častice a uchováva účinnosť ostatných filtrov, preto odporúčame vizuálne kontrolovať predfilter každý mesiac a umývať ho podľa potreby. Ďalším dobrým zvykom je umývať predfilter pri každej výmene uhlíkového filtra. Ako často je potrebné čistiť prachový snímač v zariadení SensorPod? Pre najpresnejšie meranie kvality ovzdušia odporúčame čistiť povrch prachového snímača raz za 1 až 2 mesiace. Čistič sa nedá zapnúť. Skontrolujte, či je napájací kábel bezpečne pripojený k elektrickej zásuvke aj čističu. Skontrolujte, či je v zásuvke prúd, napríklad zapnutím svetla v miestnosti alebo pripojením funkčného zariadenia do tej istej zásuvky. Skontrolujte, či je HEPA filter správne vložený v komore filtra. Ak problém pretrváva, kontaktujte nás. (strana 274). ČASTÉ OTÁZKY A RIEŠENIE PROBLÉMOV273 Párovanie zariadenie SensorPod s čističom Zariadenie SensorPod komunikuje s čističom pomocou rádiových signálov a je spárované na výrobnej linke a pripravené na použitie ihneď po rozbalení. V zriedkavom prípade, keď dôjde k prerušeniu signálu, začne kontrolka snímača čističa blikať. Pripojenie môžete opraviť niekoľkými jednoduchými krokmi.

dobu troch sekúnd. Mali by zaznieť dve cinknutia.

3. Pripojte zariadenie SensorPod k napájaniu a

pomocou predmetu s malým hrotom (napr. spinka) stlačte a PODRŽTE stlačené tlačidlo párovania na spodnej strane zariadenia SensorPod po dobu 5 až 7 sekúnd (obr. N).

4. Pripojenie sa nadviaže, keď sa kontrolka snímača

čističa natrvalo rozsvieti a ukazovatele kvality vzduchu sa rozsvietia. Obr. N Čistič sa neprepne do automatického režimu. alebo Ukazovatele kvality vzduchu sú vypnuté. alebo Kontrolka snímača čističa bliká. Najskôr skontrolujte, či je zariadenie SensorPod zapojené do zásuvky a jeho kontrolka nepretržite svieti. Ďalej skontrolujte, či je zariadenie SensorPod v dosahu čističa (do 15 m). Ak sú splnené obidve podmienky a pripojenie stále zlyháva, pozrite si pokyny týkajúce sa opravy pripojenia zariadenia SensorPod nižšie. Stratil(a) som SensorPod! Žiadne obavy! Kontaktujte náš tím zákazníckej podpory, u ktorého si môžete objednať náhradné zariadenie SensorPod. Riaďte sa jednoduchými pokynmi na párovanie nižšie a spárujte náhradné zariadenie SensorPod s existujúcim čističom vzduchu. ČASTÉ OTÁZKY A RIEŠENIE PROBLÉMOV274 ZÁRUKA Prevádzka tohto zariadenia je krytá zárukou po dobu dvoch rokov od dátumu kúpy, za podmienky bežného používania. V rámci záručnej doby spoločnosť ACCO na základe vlastného uváženia bezplatne buď opraví, alebo vymení pokazené zariadenie. Na poruchy z dôvodu nesprávneho použitia alebo použitia na nevhodné účely sa záruka nevzťahuje. Bude vyžadovaný doklad o dátume kúpy. Opravy alebo modifikácie vykonané osobami, ktoré nie sú poverené spoločnosťou ACCO, spôsobia neplatnosť záruky. Naším cieľom je zabezpečiť, aby naše produkty fungovali v rámci uvedených technických údajov. Táto záruka neovplyvňuje zákonné práva, ktoré majú spotrebitelia v rámci príslušných národných právnych predpisov, ktorými sa riadi predaj tovaru. PODPORA Ďakujeme, že ste u seba doma prijali zariadenie TruSens™. Naši zákazníci sú stredobodom našich činností a usilujeme sa navrhovať výrobky, ktoré vyhovujú vášmu životnému štýlu. Ak máte otázky alebo pripomienky, ozvite sa nám! Navštívte náš web na adrese www.leitz.com/trusens Pošlite nám e-mail na adresu objednavky@acco.com Zavolajte nám na číslo +420 261 912 720 Ak sa chcete zaregistrovať a aktivovať svoju záruku, prejdite na www.leitz.com/registerKöszönjük, hogy a TruSens légtisztítót választotta! Örömünkre szolgál, hogy segíthetünk egészsége megőrzésében. A levegőnek mindenütt tisztának kell lennie, akárhol tartózkodik is a szobában. A TruSens SensorPod™, a PureDirect™ rendszer és a 360°-os szűrés garantálja, hogy a levegő a szoba minden pontján tiszta lesz.276
