MANUAL DE UTILIZARE TruSens Z3000 LEITZ

CITIȚI ȘI PĂSTRAȚI ACESTE INSTRUCȚIUNI Deconectați sau scoateți aparatul din priză înainte de a înlocui filtrele sau emițătorul UV-C, sau atunci când acesta nu este în uz.use. AVERTISMENT! Pentru a reduce pericolul de incendiu sau șoc electric, nu utilizați acest purificator de aer cu un dispozitiv de control al vitezei tranzistorizat. Nu utilizați purificatorul de aer dacă cablul de alimentare sau ștecărul este deteriorat, sau dacă priza de perete nu este bine fixată. Pentru a evita un eventual risc, dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de agentul de service al acestuia, sau de persoane cu calificarea necesară. Nu treceți cablul pe sub mochete, covoare, preșuri sau alte articole similare. Nu treceți cablul pe sub mobilă sau aparate. Amplasați cablul la distanță de locurile pe unde se circulă frecvent, pentru a evita pericolul de împiedicare. AVERTISMENT! Vizualizarea directă a luminii produse de emițătorul UV-C din acest aparat poate cauza lezarea pielii sau a ochilor. Utilizarea incorectă a aparatului sau deteriorarea carcasei acestuia poate cauza emisia de radiație UV-C periculoasă. Radiația UV-C, chiar și în doze mici, poate leza ochii și pielea. Deconectați întotdeauna de la rețeaua de alimentare înainte de a schimba becul sau executa service-ul. Înlocuiți emițătorul UV-C cu produsul 2415108 (pentru Z-2000), sau 2415111 (pentru Z-3000), fabricate de ACCO Brands.

• Înainte de utilizare, îndepărtați toate ambalajele, inclusiv punga care acoperă filtrul.

• Nu utilizați aparate deteriorate în mod vizibil.

• Acest aparat trebuie conectat numai la o priză de perete care corespunde cu tipul de ștecăr furnizat și cu puterea nominală precizată pe plăcuța indicatoare.

• Amplasați purificatorul de aer lângă priza de perete, și nu utilizați prelungitoare.

• Acest aparat poate fi utilizat de copii care au împlinit vârsta de 8 ani, și de persoane cu deficiențe fizice, senzoriale sau mintale, sau fără experiența și cunoștințele necesare, cu condiția să fi beneficiat de supraveghere sau de instrucțiunile necesare pentru a putea utiliza aparatul în condiții de siguranță, și să fi înțeles pericolele asociate acestei utilizări.

• Nu lăsați copiii să se joace cu acest aparat, să îl curețe, sau să încerce să execute service-ul.

• Înlocuiți emițătorul UV-C cu modelul specificat în acest manual.

• Nu încercați să executați service-ul sau să reparați singur acest produs.

• Utilizați purificatorul și SensorPod™ numai cu cablul de alimentare furnizat.

• Curățați acest aparat numai cu o cârpă umedă; nu folosiți solvenți sau înălbitor.

• Înainte de utilizare, verificați ca aparatul să fie amplasat pe o suprafață tare, fără denivelări.

• Nu blocați, și nu obstrucționați, orificiile de intrare și ieșire a aerului.

• Nu vă introduceți degetele sau alte obiecte în orificiile de intrare și ieșire a aerului.

• Când purificatorul de aer este în modul Așteptare, SensorPod™ continuă să transmită un semnal/date.311 Frecvență de funcționare Wireless: 2462 MHz Putere maximă de transmisie (EIRP) Wireless: 0 dBm Câștigul antenei Wireless: 2 Dbi Prin prezenta, ACCO UK Ltd declară că modelele de echipamente radio Leitz TruSens Air Purifier Z-2000/Z-3000 respectă cerințele Directivei 2014/53/ UE. Textul complet al declarației de conformitate UE poate fi consultat la următoarea adresă de internet https://declarations.accobrands.com/ Pentru a respecta cerințele RF privind expunerea, se va păstra o distanță de separare minimă de 20 cm între corpul utilizatorului și dispozitiv. Deșeuri de echipamente electrice și electronice (DEEE) La finalul duratei sale de viață utilă, produsul dumneavoastră este considerat a fi DEEE. Ca urmare, este important să rețineți că DEEE nu pot fi eliminate ca deșeuri municipale nesortate. Aparatul trebuie colectat separat pentru a putea fi demontat, în așa fel încât componentele și materialele lui să poată fi reciclate, reutilizate sau valorificate (ca combustibil pentru valorificarea energetică în producția de energie electrică). Autoritățile municipale au înființat puncte de colectare publice a DEEE, care sunt gratuite pentru dumneavoastră. Vă rugăm să returnați DEEE la centrul de colectare cel mai apropiat de casă sau birou. Dacă nu reușiți să găsiți un centru de colectare, comerciantul care v-a vândut produsul ar trebui să vă accepte DEEE. Dacă nu mai țineți legătura cu comerciantul, vă rugăm să contactați ACCO pentru a vă ajuta în această chestiune. Reciclarea DEEE este orientată spre protejarea mediului, protejarea sănătății umane, conservarea materiilor prime, îmbunătățirea dezvoltării durabile, și asigurarea unei mai bune aprovizionări cu produse în Uniunea Europeană. Toate acestea se vor realiza prin recuperarea materiilor prime secundare valoroase și reducerea volumului de deșeuri eliminate. Puteți contribui la realizarea acestor obiective returnând DEEE la un centru de colectare. Produsul dumneavoastră este marcat cu simbolul DEEE (pubelă cu roți barată cu două linii în formă de „X”). Acest simbol vă informează că DEEE nu poate fi eliminat ca deșeu municipal nesortat. Purificatoarele de aer Leitz TruSens sunt de asemenea echipate cu un emițător UV-C. La înlocuirea acestui articol (pe durata de viață a produsului), acestea trebuie, de asemenea, returnate și aruncate la unitatea locală de colectare DEEE. Informații suplimentare și ghiduri / videoclipuri de instalare pentru emițătorul UV-C pot fi găsite pe site-ul www.leitz.com312

FUNCȚIILE PRINCIPALE

Monitor SensorPod™ Monitor de calitate a aerului la distanță care asigură un aer mai curat, exact acolo unde aveți nevoie de el. Tehnologie PureDirect™ Testarea în laboratoare independente confirmă faptul că două fluxuri de aer sunt mai bune decât unul singur, dispersând aerul în încăpere mai eficient, fără a afecta confortul persoanelor aflate în aceasta. Informează și adaptează Ecranul în formă de disc iluminat, codificat cromatic, furnizează informații adiționale comunicând valorile calității aerului în timp real. Purificare la 360° Filtrul HEPA captează poluanții și emisiile/mirosurile de compuși organici volatili din toate direcțiile. Razele UV-C distrug germenii și bacteriile prinse în filtru. Execuție bine-gândită Funcționalitate de excepție într-un design contemporan, care se potrivește în orice mediu. AQI313

PREZENTAREA GENERALĂ A PRODUSULUI

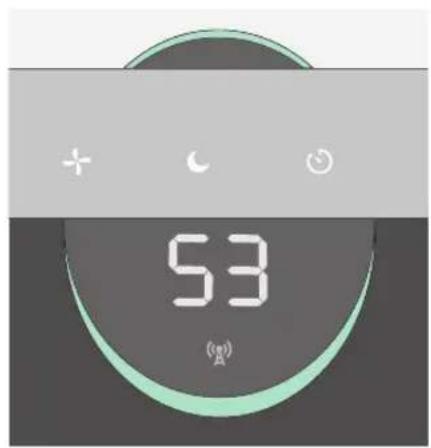

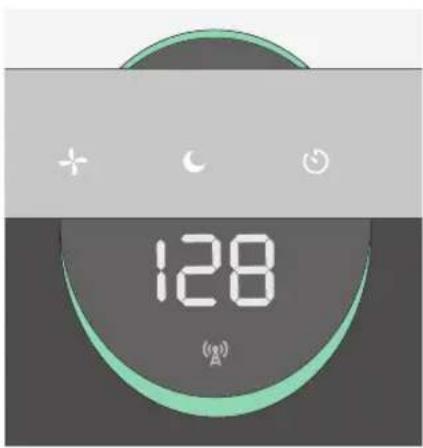

Mâner pentru manipularea ușoară Indicator de alimentare și semnal Prefiltru lavabil Afișajul pentru valorile calității aerului Ieșirea aerului Cablu de alimentare Filtru cu carbon activ Panou de comandă tactil Intrarea aerului Orificii de intrare a aerului dispuse circular Capac de acces rapid Lampă UV-C Capacul și butonul filtrului (dedesubt) Purificator de aer Monitorul SensorPod

Filtru și lampă UV-C Filtru HEPA314

1. Scoateți punga de plastic de pe filtru

Deșurubați capacul din partea de jos și scoateți punga de plastic de pe filtru.

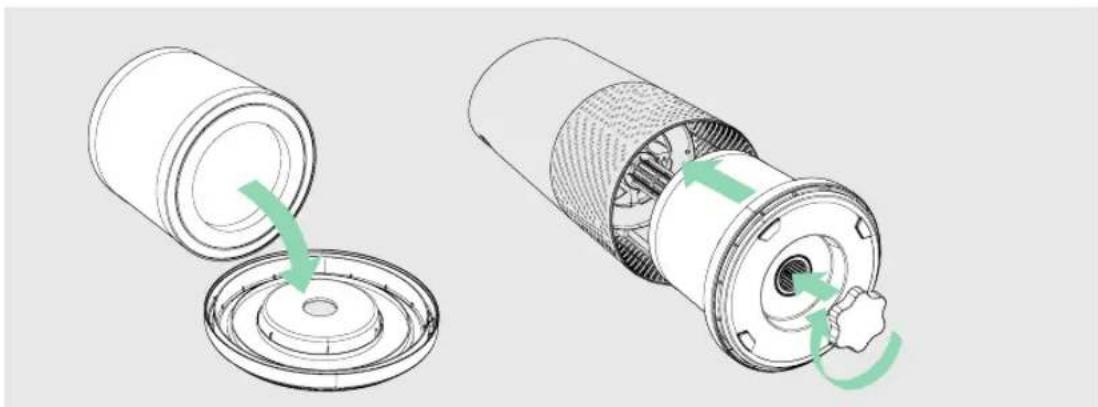

2. Puneți filtrul înapoi

Fixați filtrul pe capacul din partea de jos și reintroduceți-l în purificator.315

Conectați monitorul SensorPod. Așezați monitorul SensorPod în poziție verticală, pe o masă sau suprafață de lucru aflată în linia de vizare a purificatorului. Conectați purificatorul la rețeaua electrică și porniți-l. Puneți purificatorul pe o suprafață plană, fără obstrucții: - unde aerul poate circula liber, intrând în purificator din toate părțile; - la distanță de decorațiuni de genul lenjerie de pat sau draperii, și de asemenea de surse de căldură și umezeală. Puterea semnalului poate varia în funcție de amplasare. Dacă cumva, ceea ce se întâmplă foarte rar, semnalul este întrerupt, consultați pagina 324.

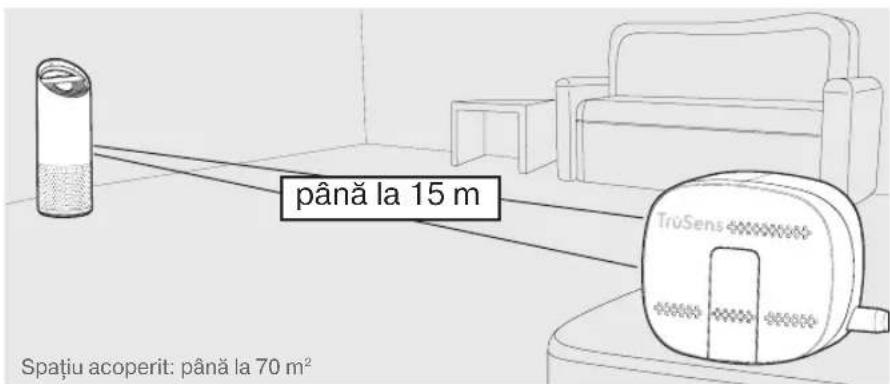

4. Bucurați-vă de aer mai curat!

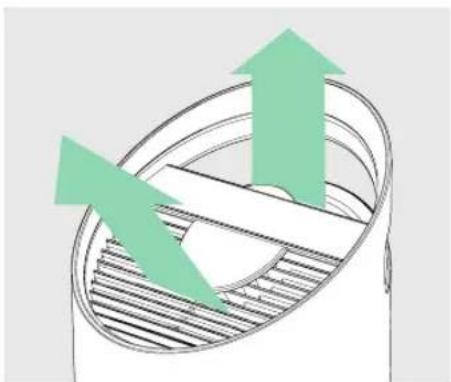

Purificatorul va ajusta automat viteza ventilatorului în funcție de valorile calității aerului transmise de SensorPod, iar tehnologia unică PureDirect™ va dispersa aer purificat în întreaga încăpere. până la 15 m Spațiu acoperit: până la 70 m

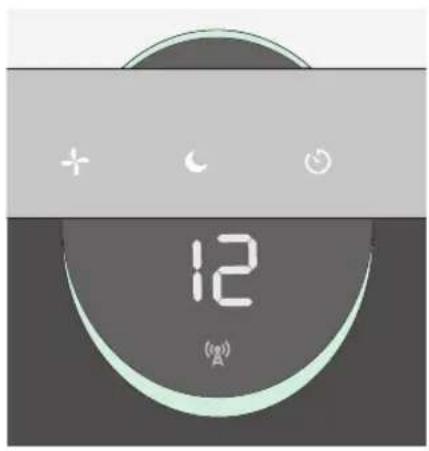

Setările vitezei ventilatorului Selectați viteza ventilatorului sau modul AUTO. În modul AUTO, purificatorul ajustează automat viteza ventilatorului în funcție de valorile calității aerului transmise de SensorPod. Modul Cronometru Purificatorul se va opri automat după 2, 4, 8 sau 12 ore. Pentru a anula această numărătoare inversă, tot ce trebuie să faceți este să apăsați butonul până când nu mai este afișată nicio setare Cronometru. Resetarea indicatoarelor filtrelor și becului UV Indicatoarele „HEPA”, „Carbon” și „UV” vor fi iluminate în roșu atunci când unul dintre filtre sau lampa trebuie schimbate. Pentru a reseta 1 indicator iluminat, tot ce trebuie să faceți este să țineți butonul Resetare apăsat timp de 3 secunde. Când 2 sau mai multe indicatoare sunt iluminate, atingeți butonul Resetare pentru a selecta indicatorul relevant (indicatorul selectat va clipi), și apoi țineți-l apăsat timp de 3 secunde pentru a-l reseta. Modul Noapte Afișajul iluminat se stinge în timp ce dormiți fără ca acest lucru să afecteze eficacitatea purificatorului. Pentru a ilumina afișajul, tot ce trebuie să faceți este să apăsați butonul din nou. Buton de alimentare (Modul AUTO este disponibil doar atunci când purificatorul este asociat cu SensorPod și recepționează un semnal.) (Vedeți paginile 319-321 pentru instrucțiuni de schimbare. După schimbarea unui filtru, urmați instrucțiunile de resetare a indicatoarelor de mai sus.) Modul UV Lampa UV-C din compartimentul filtrului purificatorului este aprins când simbolul este alb. Când simbolul va fi iluminat în roșu, este timpul să schimbați lampa UV-C. (Vedeți pagina 321 pentru instrucțiuni.)317 AFIȘAJUL PENTRU VALORILE CALITĂȚII AERULUI Feedback în timp real Revoluționarul SensorPod™ evaluează starea aerului, măsurând atât particulele mici (PM 2,5), cât și cele mai mari (PM 10). El calculează calitatea de ansamblu a aerului folosind un algoritm unict care reacționează la creșterile reale de poluanți, fără a reacționa în mod exagerat atunci când cineva intră în încăpere sau se așază pe canapea. Afișajul iluminat, codificat cromatic, indică dacă calitatea aerului este bună, medie sau slabă, în timp ce o valoare numerică oferă detalii adiționale. În modul AUTO, purificatorul ajustează în mod automat viteza ventilatorului ca răspuns la aceste valori ale calității aerului. TruSens folosește Indicele de Calitate a Aerului (1-500) creat de către Agenția de Protecție a Mediului din SUA (EPA). BUNĂ ALBASTRU | 0 - 50 MEDIE GALBEN | 50 - 100 SLABĂ

Intrarea aerului 360° Aerul este schimbat de 2 ori pe oră 70 m² Tipul de dispersare a aerului PureDirect

Senzor SensorPod™, funcționează la o distanță de până la 15 m de purificator Setările vitezei ventilatorului Whisper (Silențios), 1, 2, Turbo Niveluri de purificare Prefiltru lavabil, filtru cu carbon activ, filtru HEPA, lampă UV-C Setări Cronometru 2, 4, 8, 12 ore Indicatoare de schimbare a filtrelor și becului UV Carbon, HEPA, UV Zgomot 32 - 66 dB Dimensiuni 263 x 263 x 726 mm Greutate 5,7 kg Tipul motorului motor DC Cerințe de alimentare 220-240v 50/60Hz 0,5A Consum electric 68 W Garanție 2 ani Filtre și lampă UV-C de schimb Filtru HEPA cilindric 3-în-1 2415110 Filtru cu carbon activ (pachet cu 3 filtre) 241510 9 Lampă UV-C 2415111 SPECIFICAȚII319

ÎNGRIJIRE ȘI ÎNTREȚINERE

Accesarea compartimentului filtrului

1. Opriți purificatorul întotdeauna prin apăsarea butonului

de alimentare și deconectarea cablului de alimentare.

2. Așezați purificatorul cu grijă în poziție laterală pe

podea pentru a putea accesa capacul și butonul compartimentului filtrului.

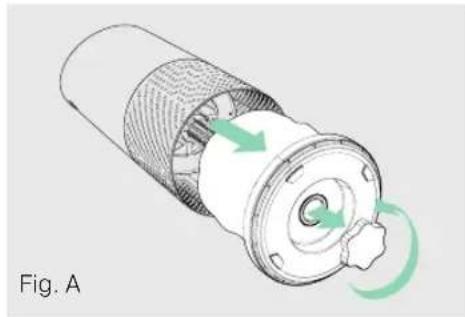

3. Răsuciți butonul în direcție inversă acelor de

ceasornic și scoateți capacul compartimentului filtrului și filtrul HEPA cilindric 360° (Fig. A). Fig. A Fig. B Fig. C Fig. D

SCHIMBAREA FILTRULUI HEPA

1. Indicatorul HEPA va fi iluminat în roșu atunci când

trebuie să schimbați întregul filtru HEPA cilindric.

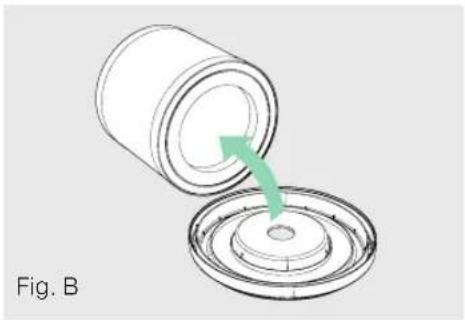

2. Trageți cu grijă filtrul HEPA cilindric din locașul său de

pe capacul filtrului (Fig. B).

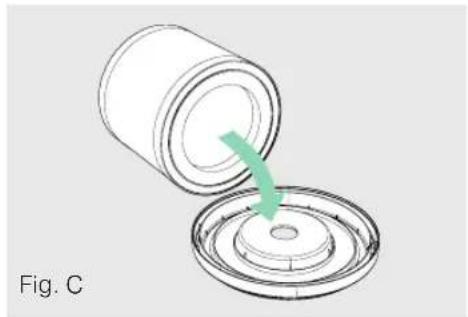

3. Fixați filtrul HEPA de schimb pe capacul filtrului

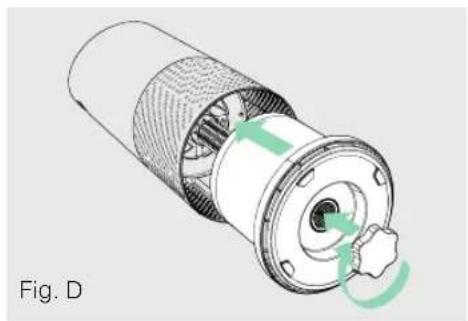

4. I ntroduceți cu grijă capacul filtrului cu filtrul cilindric

fixat în locașul său în compartimentul filtrului și pe filet, și răsuciți butonul în sensul acelor de ceasornic până când acesta și capacul filtrului sunt bine strânse (Fig. D).

5. Conectați și porniți purificatorul, și țineți butonul de

resetare apăsat până când indicatorul HEPA roșu se stinge. Notă: Filtrul HEPA cilindric (vedeți pagina 318) va include 3 straturi: prefiltru lavabil, filtru cu carbon activ și filtru HEPA.320

SPĂLAREA PREFILTRULUI

1. Indicatorul filtrului cu carbon va fi iluminat în roșu atunci când

trebuie să schimbați acest filtru.

2. Dezlipiți cu grijă prefiltrul de pe benzile adezive (Fig. E).

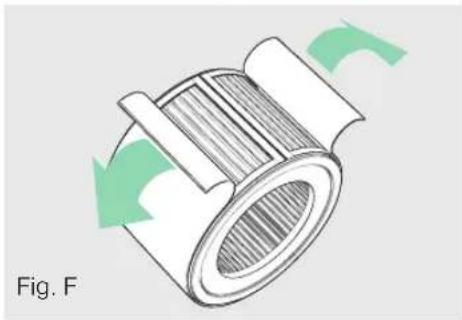

3. Dezlipiți cu grijă filtrul cu carbon uzat de pe benzile adezive

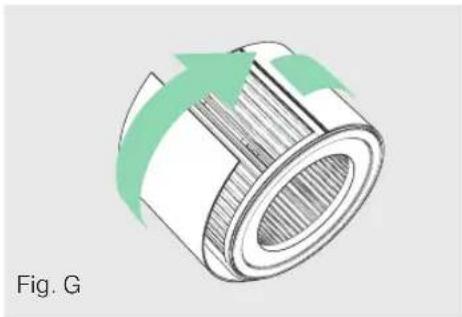

4. Înfășurați un filtru cu carbon nou de jur împrejurul filtrului

cilindric și fixați-l cu ajutorul benzilor adezive (Fig. G).

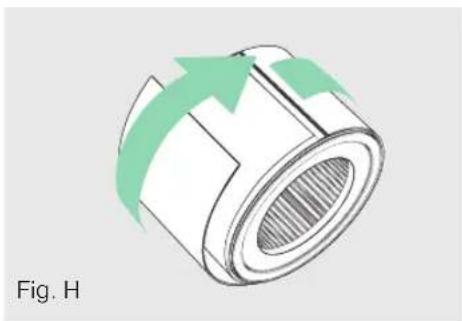

5. Înfășurați prefiltrul de jur împrejurul filtrului cu carbon și fixați-l

cu ajutorul benzilor adezive (Fig. H).

6. După ce ați conectat și pornit purificatorul, țineți butonul

de resetare apăsat până când indicatorul roșu al filtrului cu carbon se stinge.

1. Vă recomandăm ca lunar să examinați vizual prefiltrul, și să îl

spălați ori de câte ori este necesar. Ca cerință minimă, trebuie să spălați prefiltrul manual de fiecare dată când schimbați filtrul cu carbon activ.

2. Dezlipiți cu grijă prefiltrul lavabil de pe benzile adezive

3. Clătiți cu grijă cu apă de la robinet – lăsați prefiltrul să se

usuce la aer înainte de a-l reinstala.

4. Înfășurați prefiltrul de jur împrejurul filtrului cilindric și fixați-l

cu ajutorul benzilor adezive (Fig. H). Notă: pachetul cu 3 filtre cu carbon activ (vedeți pagina 318) va fi suficient pentru cele 3 schimbări ale filtrului cu carbon necesare între fiecare schimbare a filtrului HEPA cilindric (vedeți pagina 319). Fig. E Fig. F Fig. G Fig. H

1. Indicatorul va fi iluminat în roșu atunci

când trebuie să schimbați lampa UV-C.

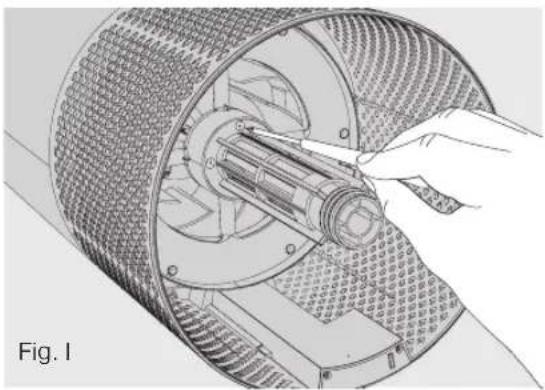

2. Scoateți filtrul HEPA cilindric (Fig. A), și folosiți

o șurubelniță pentru a scoate cele 4 șuruburi de fixare a carcasei becului UV (Fig. I).

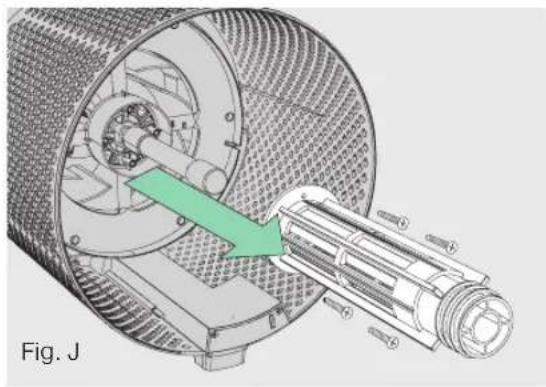

3. Scoateți cu grijă carcasa becului UV (Fig. J).

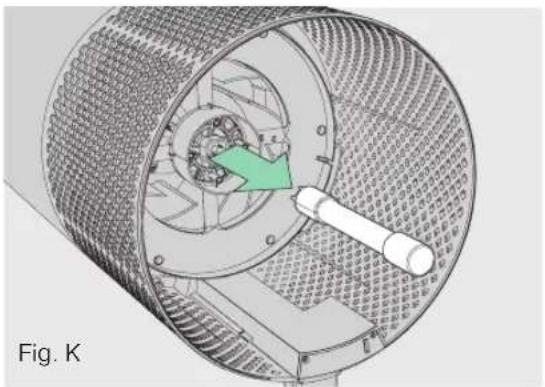

4. Scoateți lampa UV-C din dulia din interiorul

purificatorului (Fig. K).

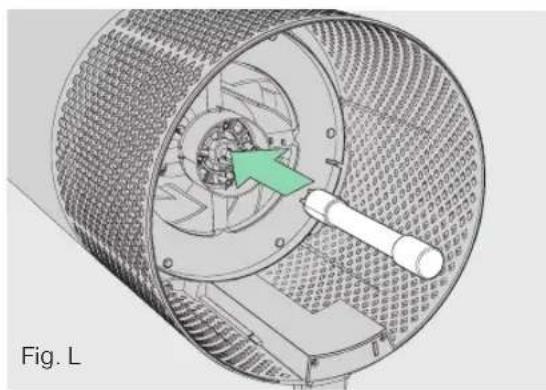

5. Introduceți noua lampă UV-C (vedeți pagina

318) direct în aceeași dulie (Fig. L).

6. Puneți carcasa becului UV înapoi la locul

ei și folosiți o șurubelniță pentru a strânge șuruburile de fixare.

7. După ce ați conectat și pornit purificatorul,

țineți butonul de resetare apăsat până când indicatorul devine alb. Fig. I Fig. K Fig. J Fig. L Notă: Eliminați emițătorul UV-C înlocuit la un centru local de colectare a DEEE.322 Curățarea senzorului de calitate a aerului SensorPod™ folosește o lampă cu infraroșu pentru detectarea particulelor, și din acest motiv este important să curățați locașul senzorului de praf la intervale de 1-2 luni pentru a îndepărta praful sau particulele care ar putea afecta acuratețea valorilor măsurate de senzor.

1. Deconectați cablul de alimentare pentru a opri monitorul

2. Deschideți capacul de acces rapid din partea din față

ridicându-l astfel încât să formeze un unghi de 90 de grade.

3. Folosiți un bețigaș cu vată umezit pentru a șterge lentila și

suprafața interioară a senzorului de praf (Fig. M).

4. Folosiți un bețigaș cu vată uscat pentru a îndepărta orice

5. Închideți capacul coborându-l și apăsând până când

Fig. M323 Unde să așez monitorul SensorPod™? Oriunde doriți să măsurați calitatea aerului în încăpere. Pentru rezultate optime, așezați monitorul SensorPod™ la o distanță de până la 15 metri de purificatorul de aer, pe o suprafață de lucru sau pe o masă aflată în linia de vizare a purificatorului. În modul Auto, purificatorul va continua să distribuie aer curat până când SensorPod™ detectează un nivel acceptabil al calității aerului. Cât de des trebuie să schimb filtrele? Este simplu! Indicatoarele de schimbare vă vor avertiza atunci când trebuie să schimbați filtrul cu carbon sau HEPA, sau lampa UV-C. Planificați-vă să schimbați filtrul cu carbon activ la intervale de 3-4 luni, filtrul HEPA la intervale de 12-15 luni, și lampa UV-C la intervale de 1-3 ani. Cât de des trebuie să spăl prefiltrul? Prefiltrul captează particulele mai mari și menține eficiența celorlalte filtre, și ca urmare vă recomandăm să îl examinați vizual o dată pe lună, și să îl spălați ori de câte ori este necesar. Este de asemenea bine să vă obișnuiți să spălați prefiltrul ori de câte ori schimbați filtrul cu carbon. Cât de des trebuie să curăț senzorul de praf din SensorPod? Pentru valori corecte ale calității aerului, vă recomandăm să curățați suprafața senzorului de praf la intervale de 1-2 luni. Purificatorul nu pornește. Verificați conexiunile cablului de alimentare, atât cea cu priza de perete, cât și cea cu purificatorul. Verificați dacă priza este sub tensiune prin conectarea unei lămpi sau a unui alt dispozitiv în stare de funcționare. Verificați dacă filtrul HEPA este corect instalat în compartimentul filtrului. Vă rugăm să ne contactați dacă nu reușiți să rezolvați problema! (pagina 325).

ÎNTREBĂRI FRECVENTE ȘI REMEDIEREA PROBLEMELOR324

Fig. N Asocierea monitorului SensorPod™ cu purificatorul SensorPod comunică cu purificatorul folosind semnale cu frecvență radio. El este asociat cu purificatorul pe linia de producție și este gata de utilizare când deschideți cutia. Dacă cumva, ceea ce se întâmplă foarte rar, semnalul este întrerupt, indicatorul senzorului de pe purificator va clipi. Puteți repara conexiunea urmând câțiva pași simpli.

1. Deconectați monitorul SensorPod.

2. ȚINEȚI APĂSAT butonul de alimentare de pe

purificator timp de 3 secunde, până când auziți două semnale sonore.

3. Conectați monitorul SensorPod și folosiți un obiect

cu un vârf de mici dimensiuni (o agrafă de birou) pentru a apăsa și ȚINE APĂSAT butonul de asociere, aflat dedesubtul monitorului, timp de 5-7 secunde (Fig. N).

4. Conexiunea este stabilită atunci când indicatorul

senzorului de pe purificator luminează continuu, și când afișajul pentru valorile calității aerului este activ. Purificatorul nu intră în modul Auto. sau Afișajul pentru valorile calității aerului este inactiv. sau Indicatorul senzorului de pe purificator clipește. Verificați prima dată dacă SensorPod este conectat și dacă lumina indicatorului este continuă. Verificați apoi dacă SensorPod se află la distanța recomandată de purificator (până la 15 m). Dacă rezultatul verificărilor de mai sus este pozitiv însă conexiunea continuă să fie o problemă, citiți instrucțiunile de mai jos pentru a afla cum să reparați conexiunea monitorului SensorPod. Mi-am pierdut monitorul SensorPod! Nu vă faceți probleme! Luați legătura cu echipa noastră de asistență a clienților pentru a comanda un alt SensorPod. Urmați instrucțiunile de asociere simple de mai jos pentru a asocia noul monitor SensorPod cu purificatorul.
