INSTRUKCJA OBSŁUGI TruSens Z3000 LEITZ

krytu filtra (obr. B).

Przed wymianą filtrów lub lampy UV-C oraz kiedy urządzenie nie jest używane, należy je wyłączyć z gniazdka lub sieci. UWAGA: Aby ograniczyć ryzyko pożaru i porażenia prądem, nie używać oczyszczacza powietrza z półprzewodnikowym regulatorem prędkości. Nie należy używać oczyszczacza powietrza, jeśli uszkodzony jest przewód zasilający lub wtyczka albo gniazdko w ścianie jest obluzowane. Aby zapobiec zagrożeniu, w przypadku uszkodzenia przewodu zasilającego wymiana przewodu musi zostać dokonana przez producenta, autoryzowany punkt serwisowy lub odpowiednio wykwalifikowane osoby. Nie układać przewodu pod wykładzinami, dywanami, bieżnikami ani innymi podobnymi nakryciami. Nie układać przewodu pod meblami ani urządzeniami. Należy ułożyć przewód poza trasą ruchu, w miejscu, gdzie nie grozi potknięciem. UWAGA: Patrzenie bezpośrednio na światło wytwarzane przez lampę UV-C w tym sprzęcie grozi uszkodzeniem skóry lub wzroku. Nieodpowiednie użytkowanie urządzenia lub uszkodzenie obudowy może spowodować uwalnianie niebezpiecznego promieniowania UV-C. Promieniowanie UV-C, nawet w małych dawkach, może powodować uszkodzenia wzroku i skóry. Przed wymianą lampy lub czynnościami konserwacyjnymi należy zawsze wyłączać urządzenie z sieci. Części zamienne do wymiany lampy UV-C to produkt nr 2415108 (do Z-2000) lub 2415111 (do Z-3000) wytwarzane przez ACCO Brands.

• Przed użyciem należy usunąć wszystkie elementy opakowania, w tym również worek osłaniający filtr.

• Jeżeli urządzenie jest wyraźnie uszkodzone, nie należy go użytkować.

• Urządzenie należy podłączać tylko do gniazdka elektrycznego odpowiadającego rodzajowi wtyczki oraz wartościom podanym na tabliczce znamionowej.

• Oczyszczacz powietrza należy ustawić w pobliżu gniazdka elektrycznego i nie używać przedłużaczy.

• Urządzenie może być używane przez dzieci w wieku od lat 8 i powyżej oraz przez osoby o ograniczonej sprawności fizycznej, sensorycznej bądź umysłowej lub nieposiadające odpowiedniego doświadczenia i wiedzy, pod warunkiem, że są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia.

• Nie wolno zezwalać, aby dzieci bawiły się tym urządzeniem, czyściły je lub próbowały wykonywać czynności konserwacyjne.

• Wymieniając lampę UV-C, należy ją zastąpić modelem wskazanym w niniejszej instrukcji obsługi.

• Nie należy podejmować prób przeglądu technicznego ani napraw produktu we własnym zakresie.

• Oczyszczacz i SensorPod™ muszą być używane wyłącznie z zapewnionym przewodem zasilającym.

• Urządzenie należy czyścić tylko wilgotną ściereczką; nie używać rozpuszczalników ani wybielaczy.

• Przed każdym uruchomieniem upewnić się, że urządzenie znajduje się na stabilnej, równej powierzchni.

• Nie blokować ani nie zasłaniać otworów wlotu i wylotu powietrza.

• Nie wkładać palców ani innych przedmiotów do otworów wlotu i wylotu powietrza.294 Częstotliwość robocza Bezprzewodowo: 2462 MHz Maksymalna moc nadawania (EIRP) Bezprzewodowo: 0 dBm Zysk anteny Bezprzewodowo: 2 Dbi ACCO UK Ltd niniejszym oświadcza, że urządzenia radiowe: oczyszczacze powietrza Leitz TruSens Z-2000/Z-3000 spełniają wymagania Dyrektywy 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://declarations.accobrands.com/ Zgodnie z wymogami dotyczącymi narażenia na częstotliwości radiowe, należy zachowywać odstęp co najmniej 0,2 m pomiędzy ciałem użytkownika a urządzeniem. Zużyty sprzęt elektryczny i elektroniczny (WEEE) Po utracie przydatności użytkowej produkt ten będzie klasyfikowany jako zużyty sprzęt elektryczny i elektroniczny (WEEE). W związku z tym należy mieć na uwadze, co następuje: Zużytych urządzeń elektrycznych i elektronicznych nie należy wyrzucać jako nieposortowanych odpadów komunalnych. Podlegają one selektywnej zbiórce w celu przekazania do demontażu, co umożliwia recykling, ponowne użycie oraz odzysk (jako paliwo do odzyskiwania energii w procesie wytwarzania elektryczności) ich części składowych i materiałów. Samorząd y lokalne ustanowiły publiczne punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego, dostępne nieodpłatnie dla konsumentów. Prosimy o zwrócenie sprzętu WEEE do punktu zbiórki położonego najbliżej domu lub biura. W przypadku trudności ze znalezieniem punktu zbiórki sprzęt WEEE powinien przyjąć punkt sprzedaży detalicznej, który sprzedał dany produkt. W przypadku braku kontaktu z punktem sprzedaży detalicznej prosimy o skontaktowanie się z firmą ACCO w celu uzyskania pomocy w tej sprawie. Recykling WEEE jest ukierunkowany na ochronę środowiska naturalnego, ochronę zdrowia ludzkiego, zachowanie surowców, promowanie zrównoważonego rozwoju oraz zapewnianie lepszych dostaw towarów w Unii Europejskiej. Cele te będą osiągane poprzez odzyskiwanie cennych surowców wtórnych oraz ograniczanie ilości odpadów. Zwracając zużyty sprzęt elektryczny i elektroniczny do punktu zbiórki, użytkownicy przyczyniają się do realizacji tych celów. Produkt jest oznaczony symbolem WEEE (kubeł na śmieci przekreślony znakiem X). Symbol ten informuje, że zużytego sprzętu elektrycznego i elektronicznego nie należy usuwać jako nieposortowanych odpadów komunalnych. Oczyszczacze powietrza Leitz TruSens są również wyposażone w emiter UV-C. Po wymianie tego elementu (w okresie użytkowania produktu) należy je również zwrócić i zutylizować w lokalnym punkcie zbiórki ZSEE. Dalsze informacje i instrukcje instalacji / wideo dla emitera UV-C można znaleźć na stronie www.leitz.com PL295

NAJWAŻNIEJSZE FUNKCJE

SensorPod™ Zdalny monitor jakości powietrza, który zapewnia czyste powietrze dokładnie tam, gdzie to potrzebne. Technologia PureDirect™ Niezależne badania laboratoryjne potwierdzają, że dwa strumienie powietrza są lepsze niż jeden: rozprowadzają powietrze w pomieszczeniu skutecznie i bardziej komfortowo. Informowanie i dostosowywanie Krążek z barwną sygnalizacją świetlną zapewnia dodatkowe informacje wskazując jakość powietrza w czasie rzeczywistym. Oczyszczanie 360° Filtr HEPA wychwytuje zanieczyszczenia i gazy/ zapachy lotnych związków organicznych (VOC) z wszystkich stron. Promieniowanie UV-C zabija zarazki i bakterie, które mogą utykać w filtrze. Przemyślane wykonanie Wyjątkowa funkcjonalność opakowana w nowoczesną formę, która pasuje do każdego otoczenia. AQI296 OPIS PRODUKTU Uchwyt do wygodnego przenoszenia Wskaźnik zasilania i sygnału Filtr wstępny nadający się do mycia Wyświetlacz jakości powietrza Wylot powietrza Przewód zasilający Filtr z aktywnym węglem Dotykowy panel sterowania Wlot powietrza Filtr HEPA Wlot powietrza 360° Drzwiczki zapewniające łatwy dostęp Lampa UV-C Pokrywa filtra i pokrętło (pod spodem) Oczyszczacz powietrza SensorPod

1. Wyjąć filtr z plastikowego worka.

Odkręcić spodnią pokrywę i zdjąć z filtra plastikowy worek.

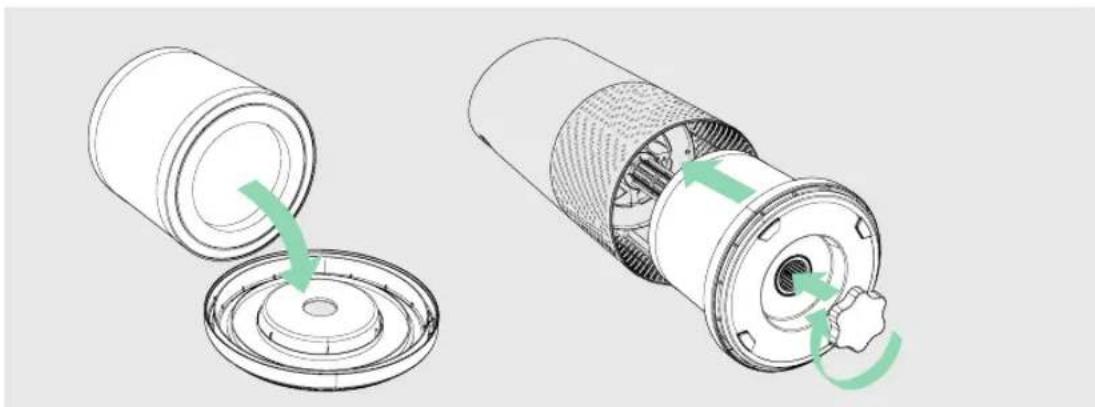

2. Umieścić filtr z powrotem.

Umocować filtr na spodniej pokrywie i umieścić z powrotem w oczyszczaczu.298

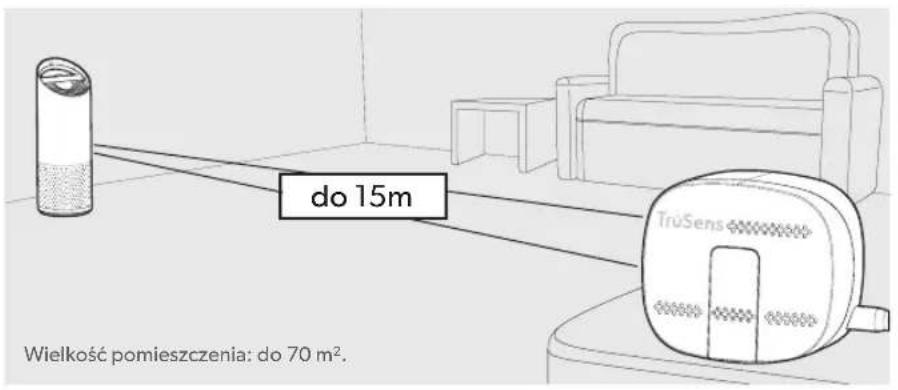

Podłączyć SensorPod do zasilania. Ustawić SensorPod pionowo na stole lub blacie po przeciwnej stronie pomieszczenia, w zasięgu wzroku od oczyszczacza. Podłączyć oczyszczacz do zasilania i włączyć. Umieścić oczyszczacz na płaskiej powierzchni, z dala od przeszkód - w miejscu, gdzie powietrze może swobodnie wpływać do oczyszczacza z wszystkich stron - unikając elementów wystroju takich jak pościel i zasłony, a także źródeł ciepła i wilgoci. Moc sygnału może być zmienna zależnie od lokalizacji. W rzadkich przypadkach braku działania patrz str. 307.

4. Zacznij oddychać czyściejszym powietrzem!

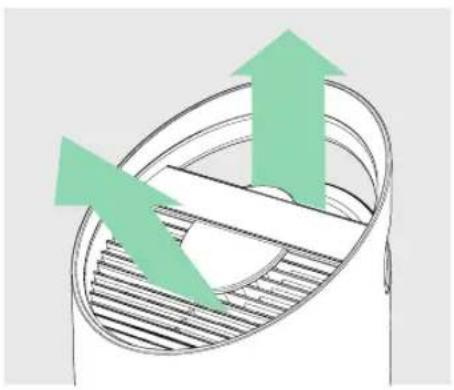

Oczyszczacz powietrza automatycznie dostosowuje prędkość wentylatora zależnie od pomiarów jakości powietrza zapewnianych przez SensorPod, a wyjątkowa technologia PureDirect™ rozprowadza oczyszczone powietrze po całym pomieszczeniu! do 15m Wielkość pomieszczenia: do 70 m². PL299 PANEL STEROWANIA Ustawienia prędkości wentylatora Wybieranie prędkości wentylatora lub tryb AUTO. W trybie AUTO oczyszczacz powietrza automatycznie dostosowuje prędkość wentylatora zależnie od pomiarów jakości powietrza zapewnianych przez SensorPod. Wyłącznik czasowy Automatyczne wyłączanie oczyszczacza powietrza po 2, 4, 8 lub 12 godzinach. Aby anulować odliczanie czasu, należy naciskać przycisk dotąd, aż ustawienie wyłącznika nie będzie wyświetlane. Tryb nocny Wyłączenie świateł wyświetlacza - do stosowania w czasie snu - bez utraty skuteczności oczyszczacza powietrza. Aby przywrócić wszystkie funkcje wyświetlacza, wystarczy ponownie nacisnąć przycisk. Przycisk zasilania (Tryb AUTO jest dostępny tylko wtedy, gdy oczyszczacz powietr- za ma połączenie z SensorPod i odbiera sygnał.) Tryb UV Lampa UV-C w komorze filtra działa, gdy znak jest biały. Kiedy trzeba wymienić lampę UV-C, znak świeci się na czerwono. (Patrz instrukcje na stronie 304). Resetowanie wskaźników wymiany filtrów i lampy UV-C Wskaźniki „HEPA”, „Carbon” i „UV” świecą na czerwono, gdy trzeba wymienić dany element. Gdy świeci się 1 wskaźnik, wystarczy przytrzymać przycisk Reset przez 3 sekundy, aby zresetować dany wskaźnik. Gdy świecą się 2 lub więcej wskaźników, należy naciskać przycisk Reset, aby wybrać odpowiedni wskaźnik (wybrany wskaźnik zamigocze), po czym przytrzymać przez 3 sekundy, aby zresetować ten wskaźnik. (Instrukcje wymiany są podane na str. 302-304. Powyższe instrukcje resetowania wskaźników należy stosować po wymianie filtra).300

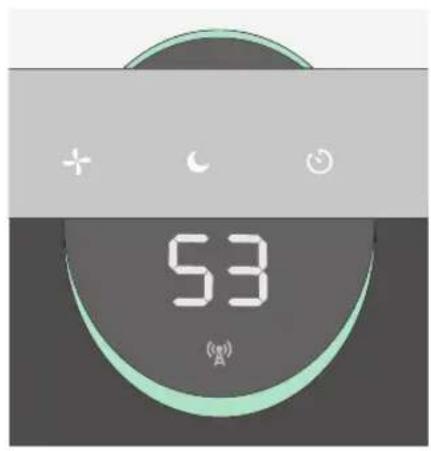

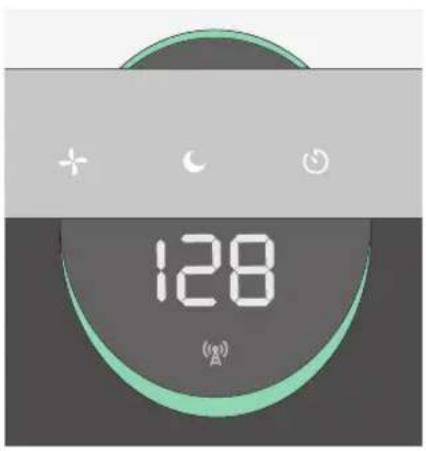

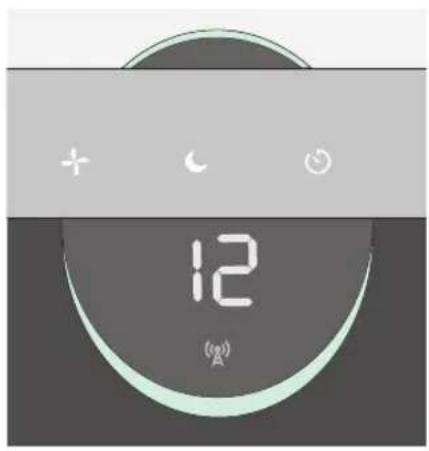

WYŚWIETLACZ JAKOŚCI POWIETRZA

Informacje w czasie rzeczywistym Rewolucyjny SensorPod™ ocenia jakość powietrza dokonując pomiarów cząstek stałych zarówno małych (PM 2,5), jak i większych (PM 10). Oblicza ogólną jakość powietrza za pomocą specjalnego algorytmu, który reaguje na rzeczywisty wzrost zanieczyszczeń bez nadmiernego reagowania, gdy ktoś wejdzie do pomieszczenia lub usiądzie na kanapie. Wyświetlacz z barwną sygnalizacją świetlną wskazuje dobrą, umiarkowaną lub złą jakość powietrza, a wartość liczbowa zapewnia bardziej szczegółowe dane. W trybie AUTO oczyszczacz powietrza automatycznie dostosowuje prędkość wentylatora w odpowiedzi na te pomiary jakości powietrza. TruSens stosuje indeks jakości powietrza (1-500) opracowany przez amerykańską Agencję Ochrony Środowiska (Environmental Protection Agency (EPA)). DOBRE NIEBIESKI | 0 - 50 UMIARKOWANE ŻÓŁTY | 50 - 100 ZŁE CZERWONY | 100 - 500 PL301 Wlot powietrza 360° Wymiana powietrza 2 razy na godzinę 70 m² Typ dostarczania powietrza PureDirect

Czujnik SensorPod™, działa w odległości do 15 m od oczyszczacza powietrza Ustawienia prędkości wentylatora Whisper, 1, 2, 3, Turbo Poziomy oczyszczania filtr wstępny nadający się do mycia, filtr z aktywnym węglem, filtr HEPA, lampa UV-C Ustawienia wyłącznika czasowego 2, 4, 8, 12 godzin Wskaźniki wymiany filtrów Carbon, HEPA, UV Poziom hałasu 32 - 66 dB Wymiary 263 x 263 x 726 mm Waga 5,7 kg Rodzaj silnika silnik prądu stałego (DC) Zasilanie 220-240v 50/60Hz 0,5A Zużycie energii 68 W Gwarancja 2 lata Zamienne filtry i lampa UV-C Cylindryczny filtr HEPA 3-w-1 2415110 Filtr z aktywnym węglem (opakowanie 3 szt.) 2415109 Lampa UV-C 2415111 DANE TECHNICZNE302 KONSERWACJA Dostęp do komory filtra

1. Należy zawsze wyłączyć najpierw oczyszczacz powietrza

naciskając przycisk zasilania i wyjmując wtyczkę.

2. Położyć delikatnie urządzenie na boku na podłodze, aby

odsłonić pokrywę komory filtra i pokrętło.

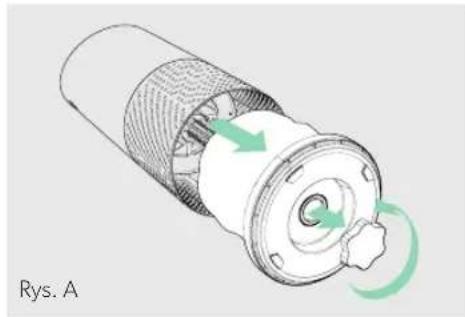

3. Obrócić pokrętłem w lewo, zdjąć pokrywę komory filtra i

wyjąć cylindryczny filtr HEPA 360° (rys. A). Rys. A Rys. B Rys. C Rys. D

1. Gdy trzeba wymienić cały cylindryczny filtr HEPA, zaświeci

się na czerwono wskaźnik HEPA.

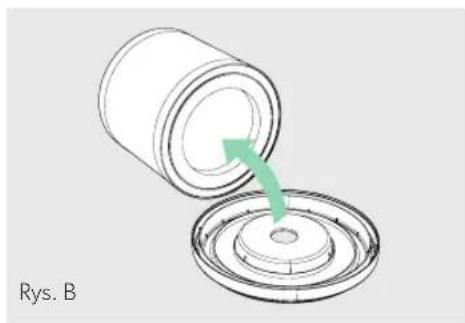

2. Należy delikatnie wysunąć cylindryczny filtr HEPA z miejsca,

gdzie jest przymocowany do pokrywy filtra (rys. B).

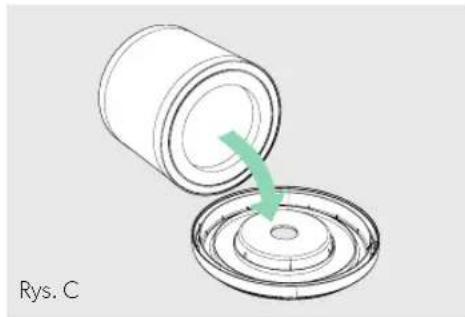

3. Przymocować nowy filtr HEPA do pokrywy filtra (rys. C).

4. Delikatnie umieścić pokrywę filtra i cylindryczny filtr z

powrotem w komorze filtra i wsunąć w wyżłobienia, po czym obrócić pokrętło w prawo, aż pokrętło i pokrywa filtra zostaną bezpieczne zamocowane (rys. D).

5. Podłączyć oczyszczacz powietrza do zasilania i włączyć,

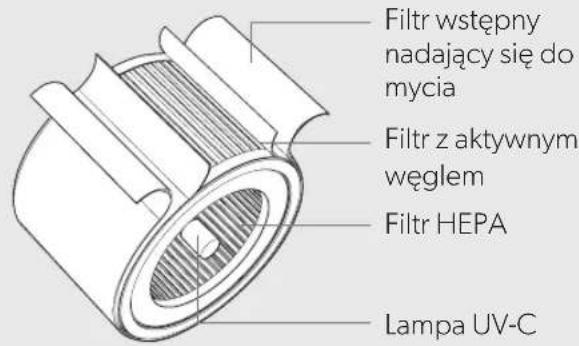

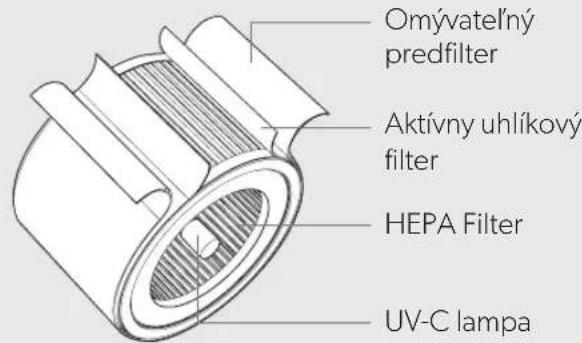

po czym przytrzymać przycisk Reset do chwili, aż czerwony wskaźnik HEPA zgaśnie. Uwaga: Cylindryczny filtr HEPA (patrz str. 301) zawiera 3 warstwy: Filtr wstępny nadający się do mycia, filtr z aktywnym węglem i filtr HEPA. PL303

MYCIE FILTRA WSTĘPNEGO

1. Gdy trzeba wymienić warstwę węglową, zaświeci się na czerwono

wskaźnik filtra węglowego (Carbon).

2. Należy delikatnie oddzielić filtr wstępny od pasków mocujących

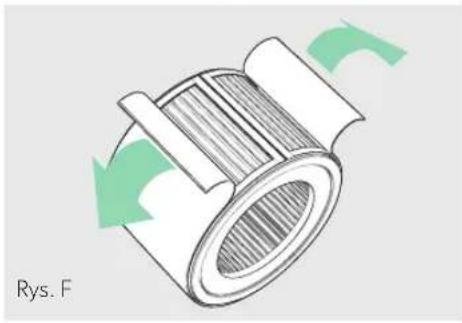

3. Delikatnie oddzielić zużytą warstwę węglową od pasków

mocujących (rys. F).

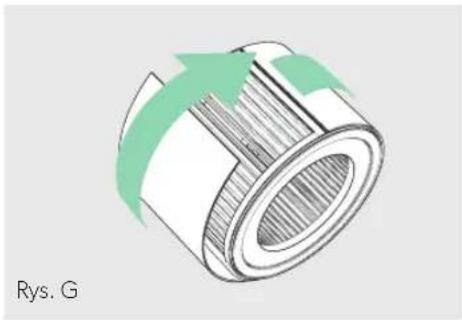

4. Owinąć nową warstwę węglową dookoła cylindra filtra i

przymocować do tych samych pasków mocujących (rys. G).

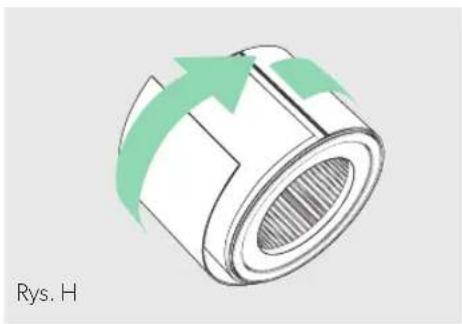

5. Owinąć filtr wstępny dookoła warstwy węglowej i przymocować do

pasków mocujących (rys. H).

6. Po włączeniu oczyszczacza powietrza przytrzymać przycisk Reset do

chwili, aż czerwony wskaźnik Carbon zgaśnie.

1. Zalecamy co miesiąc sprawdzać wzrokowo filtr wstępny i myć go,

kiedy to potrzebne. Jako minimum, powinno się prać ręcznie filtr wstępny przy każdej wymianie filtra węglowego.

2. Delikatnie oddzielić filtr wstępny od pasków mocujących (rys. E).

3. Delikatnie płukać pod bieżącą wodą - pozostawić filtr wstępny do

wyschnięcia przed ponownym zamocowaniem.

4. Owinąć filtr wstępny wokół filtra cylindrycznego i przymocować do

pasków mocujących (rys. H). Uwaga: potrójne opakowanie filtrów z aktywnym węglem (patrz str. 301) wystarczy na 3 zmiany filtra węglowego wymagane pomiędzy zmianami cylindrycznego filtra HEPA (patrz str. 302). Rys. E Rys. F Rys. G Rys. H

1. Kiedy trzeba wymienić lampę UV-C, wskaźnik

świeci się na czerwono.

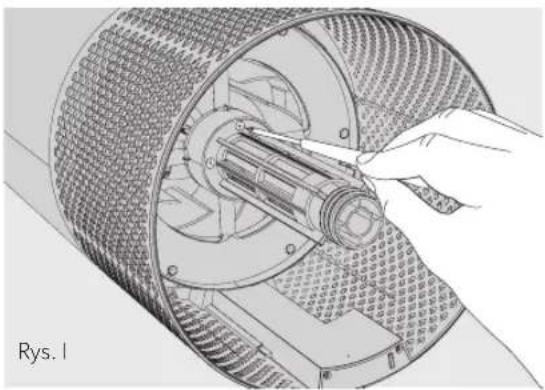

2. Wyjąć filtr cylindryczny HEPA (rys. A) i za pomocą

śrubokręta wykręcić 4 śruby mocujące obudowę lampy UV-C (rys. I).

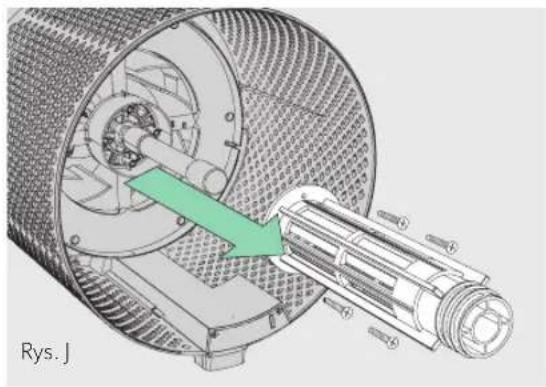

3. Delikatnie zdjąć obudowę lampy UV-C (rys. J).

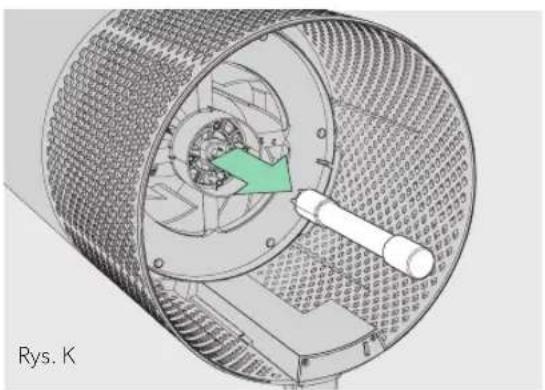

4. Wyłączyć lampę UV-C z gniazda w oczyszczaczu

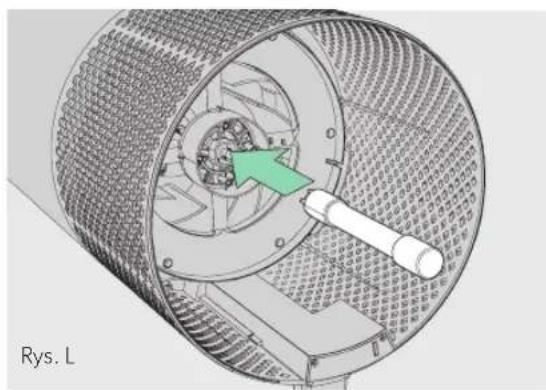

5. Nową lampę UV-C (patrz str. 301) należy podłączyć

bezpośrednio do tego samego gniazda (rys. L).

6. Założyć z powrotem obudowę lampy UV-C i wkręcić

śruby przy pomocy śrubokręta.

7. Po włączeniu oczyszczacza powietrza przytrzymać

przycisk Reset do chwili, aż wskaźnik zmieni się na biały. Rys. I Rys. K Rys. J Rys. L Uwaga: Po wymianie emitera UV-C należy go zutylizować w lokalnym punkcie zbiórki WEEE. PL305 Rys. M Czyszczenie czujnika jakości powietrza SensorPod™ wykorzystuje podczerwień do wykrywania cząstek stałych, dlatego ważne jest, aby czyścić komorę czujnika kurzu co 1 - 2 miesiące w celu usuwania kurzu i cząsteczek mogących zaburzać dokładność pomiarów czujnika.

1. Wyłączyć SensorPod odłączając przewód od zasilania.

2. Otworzyć drzwiczki z przodu urządzenia podnosząc je

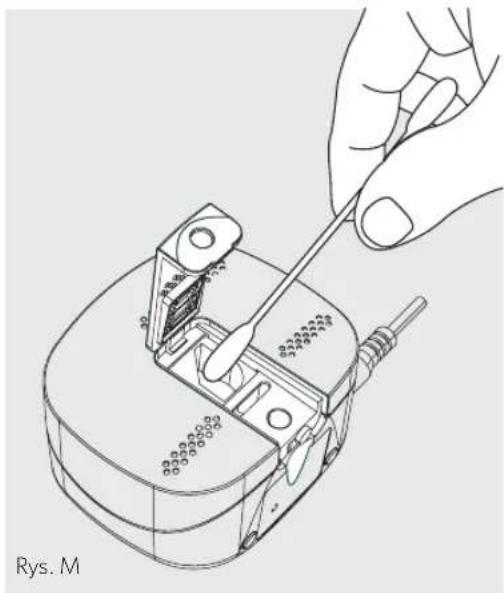

3. Wilgotnym patyczkiem kosmetycznym przetrzeć

soczewkę i obszar wlotu czujnika kurzu (rys. M).

4. Suchym patyczkiem kosmetycznym wytrzeć resztki

5. Zamknąć pokrywę obniżając ją i wsuwając na miejsce,

™306 Gdzie należy umieścić SensorPod™? Gdziekolwiek tam, gdzie chcesz mierzyć jakość powietrza w pomieszczeniu! Aby uzyskać optymalne wyniki, należy ustawić SensorPod™ w odległości do 15 m od oczyszczacza powietrza na blacie lub stole, w zasięgu wzroku od oczyszczacza. W trybie Auto oczyszczacz powietrza rozprowadza czyste powietrze do chwili, gdy SensorPod™ wykryje dopuszczalny poziom jakości powietrza. Jak często należy wymieniać filtry? To proste! Wbudowane w oczyszczaczu powietrza wskaźniki sygnalizują, kiedy trzeba wymienić filtr węglowy, filtr HEPA lub lampę UV-C. Filtr z aktywnym węglem wymaga wymiany co 3 - 4 miesiące, filtr HEPA co 12 - 15 miesięcy, a lampa UV-C co 1 - 3 lata. Jak często należy myć filtr wstępny? Filtr wstępny wychwytuje większe cząstki i chroni skuteczność pozostałych filtrów, dlatego też zalecamy sprawdzać wzrokowo filtr wstępny co miesiąc i myć go, kiedy to potrzebne. Innym dobrym nawykiem jest mycie filtra wstępnego za każdym razem przy wymianie filtra węglowego. Jak często należy czyścić czujnik kurzu w SensorPod? Aby zapewnić jak najdokładniejsze pomiary jakości powietrza, zalecamy czyścić powierzchnię czujnika kurzu co 1 - 2 miesiące. Oczyszczacz powietrza się nie włącza. Sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazdka elektrycznego i do oczyszczacza. Sprawdź, czy w gniazdku jest zasilanie włączając światło w pobliżu lub podłączając inne, sprawne urządzenie do tego samego gniazdka. Sprawdź, czy filtr HEPA jest prawidłowo umieszczony w komorze filtra. Jeżeli problem trwa nadal, prosimy o skontaktowanie się z nami! (str. 308). CZĘSTO ZADAWANE PYTANIA I ROZWIĄZYWANIE PROBLEMÓW PL307 Rys. N Parowanie oczyszczacza powietrza z SensorPod™ SensorPod komunikuje się z oczyszczaczem powietrza za pomocą sygnałów częstotliwości radiowej i zostaje sparowany na linii produkcyjnej, tak więc jest gotowy do użycia prosto z pudełka. W rzadkich przypadkach zakłócenia sygnału, wskaźnik czujnika na oczyszczaczu powietrza zacznie migać. Można naprawić połączenie stosując kilka prostych kroków.

1. Odłączyć SensorPod od zasilania.

2. PRZYTRZYMAĆ przycisk zasilania na oczyszczaczu

powietrza przez 3 sekundy, po czym powinny zabrzmieć dwa brzęknięcia.

3. Podłączyć SensorPod do zasilania i za pomocą

przedmiotu z wąską końcówką (spinacz biurowy) nacisnąć i PRZYTRZYMAĆ przycisk parowania na spodzie SensorPod przez 5 - 7 sekund (rys. N).

4. Połączenie jest nawiązane, gdy wskaźnik czujnika na

oczyszczaczu świeci bez migania i wskaźniki jakości powietrza są włączone. Nie udaje się włączyć trybu Auto. lub Wskaźniki jakości powietrza są wyłączone. lub Miga wskaźnik sygnału czujnika na oczyszczaczu powietrza. Przede wszystkim należy sprawdzić, czy SensorPod jest podłączony do zasilania i jego kontrolka świeci światłem stałym. Następnie sprawdzić, czy SensorPod jest w dopuszczalnej odległości od oczyszczacza (do 15 m). Jeżeli oba te warunki są spełnione, a nadal nie ma połączenia, patrz poniższe instrukcje ponownego nawiązania połączenia z SensorPod. Straciłem SensorPod! Nie ma powodu do zmartwień! Możesz się skontaktować z zespołem obsługi klienta i zamówić nowy SensorPod. Zastosuj poniższe proste instrukcje, aby sparować nowy SensorPod z obecnym oczyszczaczem powietrza! CZĘSTO ZADAWANE PYTANIA I ROZWIĄZYWANIE PROBLEMÓW308 GWARANCJA Urządzenie jest objęte gwarancją eksploatacyjną ważną przez okres 2 lat od daty zakupu, przy założeniu normalnego użytkowania. W okresie gwarancyjnym firma ACCO zobowiązuje się, według swojego uznania, bezpłatnie naprawić lub wymienić wadliwe urządzenie. Gwarancja nie obejmuje uszkodzeńb spowodowanych nieprawidłowym użytkowaniem lub wykorzystywaniem urządzenia do celów, do których nie jest przeznaczone. Aby skorzystać z gwarancji, należy przedstawić dowód zakupu. Dokonanie napraw lub modyfikacji urządzenia przez osoby nieupoważnione do tego przez firmę ACCO spowoduje unieważnienie gwarancji. Dążymy do tego, aby nasze produkty działały zgodnie ze specyfikacją. Niniejsza gwarancja nie ogranicza przysługujących konsumentom praw wynikających z przepisów obowiązujących w danym kraju i dotyczących warunków sprzedaży towarów. WSPARCIE Dziękujemy za przyjęcie TruSens™ do swojego domu. Nasi klienci stanowią centrum naszej działalności i dokładamy wszelkich starań, aby projektować produkty odpowiadające ich stylowi życia. W razie jakichkolwiek pytań lub uwag, prosimy o kontakt! Nasza strona internetowa: www.leitz.com/trusens Nasz adres e-mail: serwis@acco.com Nasz nr telefonu: +48228743978 Aby zarejestrować i aktywować gwarancję, przejdź do www.leitz.com/register PLBucurați-vă de aer curat cu TruSens. Vă mulțumim pentru că ne permiteți să vă însoțim pe drumul către starea de bine. Aerul pe care îl respirați ar trebui să fie curat, indiferent de unde anume vă aflați în încăpere. TruSens, prin monitorul său SensorPod™, tehnologia PureDirect™ și sistemul de filtrare 360 de grade, face aerul din întreaga încăpere mai curat.310
