NÁVOD NA OBSLUHU POWX07590 PowerPlus

• Je-li pilový kotouč pod úhlem.

5.4 Používanie elektrického náradia a starostlivosť oň .............................................. 5

6.4 Varovania týkajúce sa prevádzkových postupov stolnej píly .............................. 7

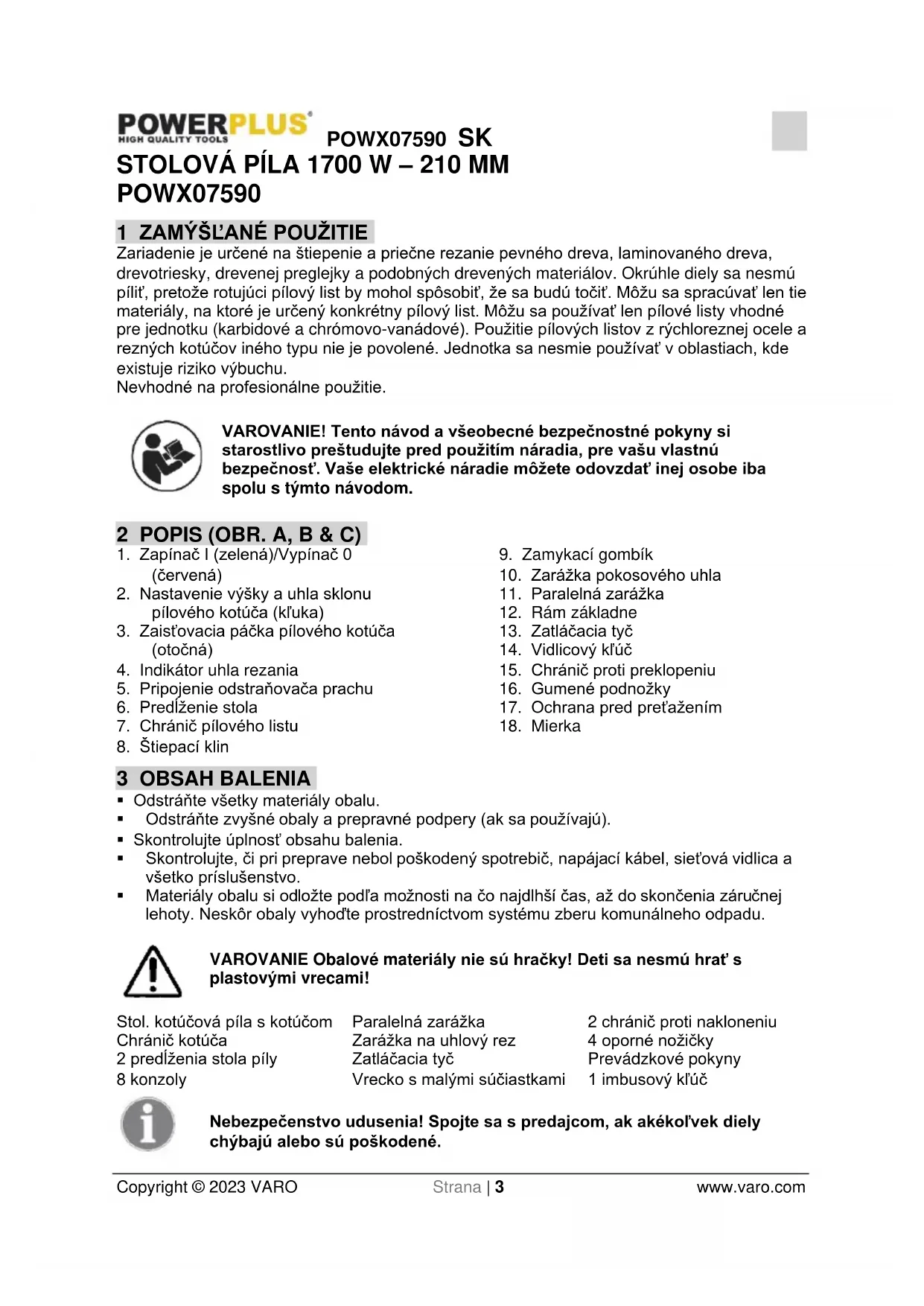

Zariadenie je určené na štiepenie a priečne rezanie pevného dreva, laminovaného dreva, drevotriesky, drevenej preglejky a podobných drevených materiálov. Okrúhle diely sa nesmú píliť, pretože rotujúci pílový list by mohol spôsobiť, že sa budú točiť. Môžu sa spracúvať len tie materiály, na ktoré je určený konkrétny pílový list. Môžu sa používať len pílové listy vhodné pre jednotku (karbidové a chrómovo-vanádové). Použitie pílových listov z rýchloreznej ocele a rezných kotúčov iného typu nie je povolené. Jednotka sa nesmie používať v oblastiach, kde existuje riziko výbuchu. Nevhodné na profesionálne použitie. VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštudujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdať inej osobe iba spolu s týmto návodom. 2 POPIS (OBR. A, B & C)

pílového kotúča (kľuka)

3. Zaisťovacia páčka pílového kotúča

• Odstráňte všetky materiály obalu.

• Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú).

• Skontrolujte úplnosť obsahu balenia.

• Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sieťová vidlica a všetko príslušenstvo.

• Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu. VAROVANIE Obalové materiály nie sú hračky! Deti sa nesmú hrať s plastovými vrecami! Stol. kotúčová píla s kotúčom Chránič kotúča 2 predĺženia stola píly 8 konzoly Paralelná zarážka Zarážka na uhlový rez Zatláčacia tyč Vrecko s malými súčiastkami 2 chránič proti nakloneniu 4 oporné nožičky Prevádzkové pokyny 1 imbusový kľúč Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékoľvek diely chýbajú alebo sú poškodené.POWX07590 SK Copyright © 2023 VARO Strana | 4 www.varo.com 4 VYSVETLENIE SYMBOLOV In V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko osobného zranenia alebo poškodenia nástroja.

Spĺňa základné bezpečnostné štandardy príslušných európskych smerníc.

V prašných podmienkach noste ochrannú masku!

Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku. 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.POWX07590 SK Copyright © 2023 VARO Strana | 5 www.varo.com

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený prúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.POWX07590 SK Copyright © 2023 VARO Strana | 6 www.varo.com

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 DODATOČNÉ BEZPEČNOSTNÉ POKYNY

6.1 Varovania týkajúce sa ochranných prvkov

• Ponechajte ochranné prvky na mieste. Ochranné prvky musia byť vo funkčnom stave a správne nainštalované.

• Vždy používajte ochranný kryt listu píly a rezací klin pri všetkých postupoch zahŕňajúcich rezanie.

• Okamžite znovu pripojte ochranný systém hneď po dokončení operácie (napríklad pri rozmietacích rezoch) vyžadujúcej odstránenie ochranného prvku či rezacieho klinu.

• Uistite sa, že sa list píly nedotýka ochranného prvku, rezacieho klinu ani obrobka, než zapnete spínač.

• Upravte polohu rezacieho klinu podľa pokynov v tomto návode.

• Aby plnil rezací klin svoju funkciu, musí byť zaseknutý do obrobka.

• Použite vhodný list píly pre daný rezací klin.

6.2 Varovania týkajúce sa rezacích postupov

Nikdy neumiestňujte prsty ani ruky do blízkosti listu píly ani do jednej roviny s ňou.

• Obrobok podávajte na list píly alebo rezač iba proti smeru rotácie.

• Nikdy nepoužívajte uhlové pravítko na podávanie obrobka pri pozdĺžnych rezoch a nikdy nepoužívajte vodiaci prvok pre pozdĺžne rezy pri priečnych rezoch pomocou uhlového pravítka.

• Pri pozdĺžnych rezoch vždy aplikujte podávaciu silu na obrobok medzi vodiacim prvkom a listom píly. Ak je vzdialenosť medzi vodiacim prvkom a listom píly menšia než 150 mm, použite posúvací prvok – ak je vzdialenosť menšia ako 50 mm, použite posúvací blok.

• Používajte iba posúvací prvok dodaný výrobcom alebo vyrobený v súlade s pokynmi.

• Nikdy nepoužívajte poškodený ani skrátený posúvací prvok.

• Nevykonávajte žiadny postup „voľnou rukou“. Vždy používajte na umiestnenie a vedenie obrobka buď uhlové pravítko, alebo vodiaci prvok.

• Nikdy nenaťahujte ruku okolo alebo nad točiacim sa listom píly.

• Poskytnite dodatočnú oporu obrobku na zadnej a/alebo bočných stranách rezacieho stola pre dlhé a/alebo široké obrobky, aby ste zachovali ich vodorovnú polohu.

• Obrobok podávajte rovnomernou rýchlosťou. Nekrúťte obrobkom ani ho nezohýbajte. Ak dôjde k zaseknutiu obrobku, okamžite vypnite nástroj, odpojte ho od napájania a potom zaseknutie odstráňte.

• Neodstraňujte odrezky materiálu, kým je píla spustená.

• Pri pozdĺžnom rezaní obrobkov tenších ako 2 mm použite pomocný vodiaci prvok, ktorý je v kontakte s doskou stola.POWX07590 SK Copyright © 2023 VARO Strana | 7 www.varo.com

6.3 Príčiny vyhodenia a súvisiace varovania

Vyhodenie predstavuje náhlu reakciu obrobka v dôsledku stlačenia alebo zaseknutia listu píly alebo nerovného rezu v obrobku vzhľadom k listu píly, prípadne v dôsledku zaseknutia obrobka medzi listom píly a vodiacim prvkom či iným pevným predmetom. Pri vyhodení obyčajne dochádza k zdvihnutiu obrobka zo stola zadnou časťou listu čepele. Obrobok je potom vymrštený smerom k obsluhe. Vyhodenie je dôsledkom nesprávneho používania píly a/alebo nesprávnych prevádzkových postupov či podmienok, a môžete sa mu vyhnúť použitím správnych opatrení, ako je to uvedené nižšie.

• Nikdy nestojte priamo v línii listu píly. Vždy stojte na rovnakej strane listu píly, ako sa nachádza vodiaci prvok.

• Zarovnajte vodiaci prvok tak, aby bol rovnobežný s listom píly.

• Použite prítlačný hrebeň na vedenie obrobku po stole a popri vodiacom prvku, ak vykonávate neúplné rezy, napríklad rozmietacie rezy.

• Zachovajte zvláštnu opatrnosť pri rezaní do slepých oblastí zostavených obrobkov.

• Podoprite veľké panely tak, aby ste minimalizovali riziko stlačenia listu píly a vyhodenia obrobka.

• Zachovajte zvláštnu opatrnosť pri rezaní obrobka, ktorý je skrútený, obsahuje suky alebo nerovnosti, prípadne nemá rovný okraj, ktorý znemožňuje jeho vedenie pomocou uhlového pravítka alebo popri vodiacom prvku.

• Nikdy nerežte viac ako jeden obrobok – obrobky nestohujte ani zvislo ani vodorovne.

• Ak znova spúšťate pílu, pričom sa list píly nachádza v obrobku, vystreďte list píly v záreze tak, aby neboli zuby píly zarezané do materiálu.

• Uchovávajte listy píly čisté, ostré a v dostatočnom počte. Nikdy nepoužívajte nerovné listy píly ani listy píly s prasknutými alebo zlomenými zubami.

6.4 Varovania týkajúce sa prevádzkových postupov stolnej píly

• Ak odstraňujete vložku stola, meníte list píly alebo upravujete polohu rezacieho klinu alebo ochranného prvku listu píly, prípadne ak nechávate stroj bez dozoru, vypnite stolnú pílu a odpojte napájaciu šnúru.

• Nikdy nenechávajte stolnú pílu bežať bez dozoru. Vypnite ju a od nástroja neodchádzajte, kým sa úplne nezastaví.

• Umiestnite stolnú pílu na dobre osvetlené a rovné miesto, kde si môžete udržať stabilný postoj a rovnováhu. Mali by ste ju inštalovať na miesto, ktoré poskytuje dostatok priestoru pre jednoduché zvládnutie zamýšľaných veľkostí obrobkov.

• Často upratujte a odstraňujte piliny spod rezacieho stola a/alebo zo zariadenia na zachytávanie prachu.

• Stolná píla musí byť pripevnená.

• Pred zapnutím stolnej píly odstráňte zo stola nástroje, odrezky dreva atď.

• Vždy používajte listy píly so správnou veľkosťou a tvarom (kosoštvorcové alebo okrúhle) otvorov na vreteno.

• Nikdy nepoužívajte poškodené alebo nesprávne montážne prvky listu píly, ako sú príruby, podložky listu píly, skrutky či matky.

• Nikdy nestojte na stolnej píle a nepoužívajte ju ako podnožku na dosiahnutie vyššie položených miest.

• Uistite sa, že je list píly nainštalovaný tak, aby sa točil v správnom smere. Nepoužívajte brúsne kotúče, rotačné brúsky ani drôtené brúsky na brúsenie listu píly.POWX07590 SK Copyright © 2023 VARO Strana | 8 www.varo.com

Štiepací klin (8) zabraňuje, aby sa obrobok zachytil zostupujúcimi zubami a bol vyhodený k operátorovi. Štiepací klin musí počas prevádzky ostať na svojom mieste.

7.2 Chránič pílového kotúča

Chránič pílového kotúča (7) chráni používateľa od náhodného kontaktu s pílovým kotúčom a od vyletujúcich úlomkov. Chránič pílového kotúča musí počas prevádzky vždy ostať na svojom mieste.

Zatláčacia tyč (13) slúži ako predĺženie ruky a chráni používateľa od náhodného kontaktu s pílovým kotúčom. Zatláčacia tyč sa musí použiť vtedy, keď je medzera medzi zarážkou a pílovým kotúčom menej ako 120 mm.

8 VYBALENIE A MONTÁŽ

Jednotky vybaľte a zabezpečte, aby boli prítomné všetky časti. Znížte pílový kotúč pod povrch stola (pozri 8.4 Nastavenie výšky rezania). Stôl píly prevráťte hornou stranou dole. Poznámka: V prípade, že niektoré časti chýbajú alebo sú poškodené, kontaktujte predajcu.

Najprv pripojte ľavé a pravé predĺženia stola k stolovej píle (bez konzol). Namontujte rám základne a pripevnite ho k stolovej píle. Rám základne (12) pozostáva zo 4 nôh s priečnymi výstužami, ktoré sa musia namontovať. Požadované nástroje: 2 kombinované kľúče.

• Pripevnite všetky štyri nohy do rohov stolovej píly. Nezabúdajte, že nohy na zadnej strane musia byť namontované tak, aby otvory na montáž ochrán proti preklopeniu smerovali k zadnej časti stroja.

• Namontujte krížové výstuže (A) na prednej a zadnej strane medzi nohy (12).

• Namontujte krížové výstuže (A) na boky medzi nohy (12). Pri montáži upevnite všetky krížové výstuže na všetkých stolových nohách dvoma skrutkami, podložkami a zaisťovacími maticami.

• Gumené podnožky (16) zatlačte na oporné nožičky.

• Nakoniec zarovnajte štyri podpery s predĺžením stola a nohami stola. Konzoly sa inštalujú cez skrutkové otvory v kryte. Poznámka: Zariadenie umiestnite len na rovný, nešmykľavý povrch. Zariadenie sa nesmie kývať.

8.2 Pripevnenie ochrany proti preklopeniu (obr. 2)

• Na podložke nožičiek (a) sa nachádza matica (b), pomocou ktorej je možné nastaviť požadovanú dĺžku. Otáčajte maticami (b) a umiestnite ich do požadovanej polohy na závitovej tyči. Namontujte podložky nožičiek na otvory jednotlivých častí pomocného stojana (c).

• Umiestnite koniec pomocného stojana (c) na nožičku (d), vložte dve skrutky do zarovnaných otvorov na nožičke (d) a vzpere (e), pripevnite dištančné podložky, pružinové podložky a maticu na skrutky a dotiahnite obe matice.POWX07590 SK Copyright © 2023 VARO Strana | 9 www.varo.com Poznámka: pomocné stojany je nutné namontovať na zadnú časť stola píly. Tým predídete riziku pádu počas prevádzky.

8.3 Montáž paralelnej zarážky (obr. 3)

• Umiestnite paralelný vodiaci prvok (11) na požadované miesto na stole, vložte skrutky zamykacích gombíkov (9) do oboch koncov (c) paralelného vodiaceho prvku a skrz stôl a potom ich spoločne pripevnite pomocou pridržiavacej dosky (b).

• Ak chcete upraviť polohu vodiaceho prvku, uvoľnite zamykacie gombíky (9) na oboch koncoch a posuňte paralelný vodiaci prvok pozdĺž pracovného stola. Po úprave polohy dotiahnite zamykacie gombíky, čím uzamknete vodiaci prvok na mieste. Uistite sa, že má vodiaci prvok dokonale rovnobežnú polohu s listom a je pevne uzamknutý na mieste, aby ste predišli vyhodeniu. Nepoužívajte paralelný vodiaci prvok pri rezaní naprieč vláknami dreva (krížový rez).

8.4 Montáž zarážky pokosového uhla (obr. 4)

Zarážka pokosového uhla (10) sa skladá z dvoch častí - dorazovej dosky (A) a nastavenia uhla (B), ktoré musia byť spolu zmontované.

• Dorazovú dosku (A) vložte do medzier nastavenia uhla (B) oboma nastavovacími skrutkami (S), zatlačte do požadovanej polohy a utiahnite nastavovacími skrutkami. Posúvaciu tyč (D) zarážky pokosového uhla zatlačte do požadovanej tyče povrchu stola. Operátori - praváci uprednostňujú zatlačiť zarážku pokosového uhla do ľavej tyče povrchu stola.

8.5 Montáž chrániča pílového kotúča

Nebezpečenstvo zranenia! Pílový kotúč musí byť nastavený aspoň na 30 mm výšku.

• Najskôr namontujte kľuku (2).

• Umiestnite kotúč do najvyššej polohy.

• Zasuňte skrutky vozíka do nôh cez držiaky a potom do otvorov. Všetky skrutky pripevnite pomocou dištančnej podložky a šesťhrannej matky. Dotiahnite matku.

• Zostavte 2 opierky zabraňujúce pádu (15) pomocou skrutiek, podložiek a skrutiek a zaistite, že sú pevne umiestnené.POWX07590 SK Copyright © 2023 VARO Strana | 10 www.varo.com 9 PREVÁDZKA Nebezpečenstvo zranenia! V prípade funkčnej chyby okamžite stlačte tlačidlo 0 na hlavnom vypínači a odpojte.

9.1 Skontrolujte pred spustením zariadenia!

Nebezpečenstvo zranenia! Zariadenie možno uviesť do prevádzky, len ak nie sú prítomné žiadne chyby. Ak chybný diel spôsobuje nebezpečenstvo, treba ho vymeniť a až potom možno zariadenie opäť používať. Skontrolujte, či je zariadenie v bezpečnom prevádzkovom stave:

• Skontrolujte, či nie sú viditeľné žiadne chyby.

• Skontrolujte a ubezpečte sa, že všetky komponenty zariadenia sú správne namontované.

• Skontrolujte a ubezpečte sa, že bezpečnostné zariadenie správne funguje.

• Skontrolujte a ubezpečte sa, že pílový kotúč voľne beží.

• Zapnutie: Stlačenie zeleného tlačidla I na hlavnom vypínači (1) zapne pílu. Pred spustením píly počkajte, kým kotúč nedosiahne plnú rýchlosť.

Stroj je vybavený ochranou pred preťažením (17). Stroj nechajte najprv aspoň 30 minút vychladiť, až potom ho znovu zapnite. Na zapnutie stlačte čierne tlačidlo vedľa spínača, potom stlačte zelené tlačidlo (1), aby ste znovu zapli stroj.

9.2.3 Nastavovací mechanizmus pre uhol naklonenia

Kotúč je možné nastaviť na ľubovoľný uhol medzi 0° a 45°. Povoľte zaisťovaciu páčku (3), stlačte kľuku (2) a otočte na požadovaný uhol sklonu. Utiahnite zaisťovaciu páčku (3).

9.2.4 Ručná kľuka pre nastavenie výšky rezania

Výška rezania pílového kotúča musí byť upravená podľa výšky obrobku. Pílový kotúč sa musí vždy nastaviť o jeden zub kotúča vyššie, ako je obrobok. Môžete to nastaviť otočením ručnej kľuky doľava alebo doprava. Poznámka: Aby ste mohli využiť plný rozsah nastavení 45°, musíte príslušne znížiť výšku rezania.

Zarážku možno nastaviť na max. 120 mm pre pokosové rezanie. Nebezpečenstvo zranenia! Zarážku nezatláčajte (obr. 4, A) príliš ďaleko v smere pílového kotúča. Medzera medzi zarážkou (obr. 4, A) a pílovým kotúčom by mala byť približne 2 cm.POWX07590 SK Copyright © 2023 VARO Strana | 11 www.varo.com

Dorazovú lištu možno odstrániť a prepolohovať po uvoľnení oboch krídlových matíc: Vysoký dorazový okraj:

• Na pílenie vysokých obrobkov. Nízky dorazový okraj:

• Na pílenie plochých obrobkov.

• Ak je pílový kotúč nastavený do uhla.

9.3.4 Paralelný doraz

Nepoužívajte zároveň paralelnú zarážku a uhlové pravítko!

• Šírku rezu môžete nastaviť posunutím paralelnej zarážky (11) doprava alebo doľava.

• Stolná píla je vybavená mierkou (18) v prednej časti jednotky. Mierka používa metrické jednotky.

• Ak chcete upraviť polohu paralelnej zarážky, uvoľnite zamykacie gombíky (9) a posuňte vodiaci prvok pozdĺž pracovného stola. Po úprave polohy dotiahnite zamykacie gombíky, čím uzamknete vodiaci prvok na mieste.

• Úprava polohy vodiaceho prvku pomocou obrobku a mierky (18):

i. Umiestnite obrobok tak, aby sa dotýkal paralelnej zarážky na

zarážku a posuňte obrobok spoločne s paralelnou zarážkou doprava alebo doľava, kým nebude paralelná zarážka zarovnaná s požadovanou hodnotou na mierke (18).

Nebezpečenstvo zranenia! Časti tela alebo predmety umiestnené v oblasti nastavenia môžu byť zachytené pohybujúcim sa pílovým kotúčom! Výšku rezu nastavujte len vtedy, keď je pílový kotúč v nečinnosti!

• Výšku rezania nastavte otáčaním ručnej kľuky (A).

• Otáčaním ručnej kľuky proti smeru hodinových ručičiek znížite hĺbku rezania. Otáčaním ručnej kľuky v smere hodinových ručičiek zvýšite hĺbku rezania. Poznámka: Na vyváženie vôle v nastavení výšky rezania vždy zvýšte pílový kotúč zospodu požadovanej polohy. Výška rezania je optimálne nastavená vtedy, keď je pílový kotúč o jeden pílový zub vyššie ako obrobok.POWX07590 SK Copyright © 2023 VARO Strana | 12 www.varo.com

9.5 Nastavenie uhla pílového kotúča (obr. 7)

Nebezpečenstvo zranenia! Časti tela alebo predmety umiestnené v oblasti nastavenia môžu byť zachytené pohybujúcim sa pílovým kotúčom! Uhol pílového kotúča nastavujte len vtedy, keď je pílový kotúč v nečinnosti!

• Uvoľnite upevňovaciu skrutku (3).

• Nastavte požadovaný uhol naklonenia.

• Nastavenie uhla naklonenia môžete prečítať na stupnici (4).

• Utiahnite upevňovaciu skrutku (3). Poznámky: Aby ste mohli využiť plný rozsah nastavení 45°, musíte príslušne znížiť výšku rezania.

Nebezpečenstvo zranenia! Keď je medzera medzi paralelným dorazom a pílovým kotúčom menej ako 120 mm, musíte použiť zatláčaciu tyč. Nebezpečenstvo zranenia! Vždy držte vedený obrobok, nie časť obrobku, ktorá sa reže. Poškodenie stroja Drevo spracúvajte opatrne. Cudzie predmety, ako napr. klince, skrutky a iné podobné predmety môžu vážne poškodiť jednotku.

• Nastavte požadovanú medzeru od paralelného dorazu k pílovému kotúča.

• Nastavte požadovaný uhol priečneho dorazu.

• Nastavte výšku rezania pílového kotúča.

• Nastavte požadovaný uhol naklonenia pílového kotúča.

• Obrobok umiestnite proti priečnemu dorazu.

• Kotúčovú stolovú pílu zapnite stlačením zeleného tlačidla I na hlavnom vypínači (1).

• Obrobok zatláčajte rovnomerne dozadu a píľte v jednom procese. Zabezpečte, aby píla nebola preťažená.

• Ak neplánujete okamžite pokračovať v práci, jednotku vypnite použitím červeného tlačidla 0 hlavného vypínača (1).

9.7 Pripojenie odstraňovača prachu

Pripojenie odstraňovača prachu (5) je umiestnené v zadnej časti píly. K tomuto pripojeniu je možné pripojiť systém na zachytávanie prachu, ktorý pomáha odstraňovať piliny z pracovnej oblasti.POWX07590 SK Copyright © 2023 VARO Strana | 13 www.varo.com

10 ČISTENIE A ÚDRŽBA

10.1 Čistenie a údržba - prehľad

Pred každým použitím Čo? Ako? Skontrolujte pílový kotúč, aby ste zabezpečili, že je správne umiestnený a upevnite ho na svojom mieste. Výmena pílového kotúča. Skontrolujte, či sa v skrinke chrániča pílového kotúča nenachádzajú úlomky dreva/piliny. V prípade potreby úlomky odstráňte. Na odfúknutie úlomkov/pilín použite stlačený vzduch alebo kefku. Skontrolujte, či je medzera medzi pílovým kotúčom a štiepacím klinom nastavená na 3 až 5 mm. V prípade potreby opravte. Nastavenie štiepacieho uhla. Skontrolujte, či nie je poškodený spojovací kábel. Vizuálne skontrolujte a kábel v prípade potreby dajte vymeniť elektrikárovi. Pravidelne a podľa prevádzkových podmienok Čo? Ako? Skrutkové spoje. Skontrolujte všetky skrutkové spoje a v prípade potreby ich utiahnite. Vyčistite ventilačné otvory na motor a odstráňte z nich prach. Na odstránenie úlomkov/pilín použite vysávač alebo kefku.

10.2 Čistenie zariadenia

Riziko zásahu elektrickým prúdom! Nikdy nestriekajte vodou ani nevystavujte vode. Na čistenie nepoužívajte čistiace prostriedky alebo rozpúšťadlá. Môžu spôsobiť neopraviteľné poškodenie jednotky. Plastové diely môžu skorodovať v dôsledku pôsobenia chemikálií. Starostlivé ošetrovanie a pravidelné čistenie zabezpečí, že jednotka zostane funkčná a bude dlho dobre fungovať.

Nebezpečenstvo zranenia! Pred vykonávaním údržbárskych prác zabezpečte, aby bolo zariadenie odpojené od elektriny (odpojte napájanie). Nebezpečenstvo zranenia! Krátko po pílení môže byť pílový kotúč veľmi horúci. Horúci pílový list nechajte vychladnúť. Horúci pílový list nikdy nečistite horľavými kvapalinami. Nečinný pílový list môže spôsobiť zranenie! Pri výmene pílového listu používajte rukavice.

10.3.1 Inštalácia a výmena pílového listu (obr. 8)

Varovanie! Odpojte od napájacieho zdroja.POWX07590 SK Copyright © 2023 VARO Strana | 14 www.varo.com Varovanie! Zabezpečte, aby bol kryt píly dobre osvetlený.

• Vyberte skrutku (24) na prednej strane vložky stola.

• Vyberte vložku stola.

• Použite kľuku a otáčajte doľava, aby sa pílový list dostal čo najvyššie.

• Pomocou kľúčov (14) odskrutkujte skrutku na pílovom liste a list vymeňte za vhodnú náhradu. Dbajte na smer prevádzky! Pozrite si šípku na pílovom liste. Zuby musia smerovať k hlavnému vypínaču (1).

10.3.2 Nastavenie štiepacieho klinu (obr. 9)

Medzera medzi vonkajšou hranou pílového listu a štiepacím klinom (8) musí byť tri až päť milimetrov.

• Uhol pílového listu nastavte na 0° a utiahnite.

• Pílový list zaveďte do hornej polohy.

• Mierne povoľte skrutku (A) vhodným kombinačným kľúčom, kým neuvoľníte štiepací klin (8) (neodstraňujte skrutku).

• Nastavte štiepací klin nižšie alebo vyššie zatlačením nahor alebo nadol v dlhom otvore.

Nebezpečenstvo zranenia! Jednotku skladujte takým spôsobom, aby ju nemohli zapnúť neoprávnené osoby. Zabezpečte, aby sa na skladovanej jednotke nemohol nikto zraniť. Poškodenie stroja! Neskladujte nechránený stroj vo vlhkom prostredí. 12 TECHNICKÉ ÚDAJE Menovité napätie 220 – 240 V Menovitá frekvencia 50 Hz Menovitý príkon S1:1400 W S6 25 % 1700 W Hmotnosť 17,75 kg Ochranná trieda

Stupeň ochrany IP20 Rýchlosť voľnobežných otáčok 4800 min-1 Priemer pílového listu (vonkajší) 210 mm Otvor pílového listu (vnútorný) 30 mm Hrúbka pílového listu 2,4 mm Počet zubov 24 T Max. hĺbka rezania pri 90° 70 mm Max. hĺbka rezania pri 45° 45 mm Veľkosť stola 500 x 445 mm Výška stola (+ stojan) 780 mm Vývod vysávaného prachu Ø 35 mmPOWX07590 SK Copyright © 2023 VARO Strana | 15 www.varo.com Rozšírenie stola doľava/doprava 500 x 70 mm 13 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 88 dB(A) Hladina akustického výkonu LwA 101 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. 14 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe. 15 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWX07590 SK Copyright © 2023 VARO Strana | 16 www.varo.com

16 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že výrobok: Stolová píla obchodná známka: POWERplus model: POWX07590 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-11 : 2000 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti, Philippe Vankerkhove Regulačné záležitosti – Compliance Manager 27/09/2022, Lier - BelgiumPOWX07590 RO Copyright © 2023 VARO P a g i n a | 1 www.varo.com
