BRUGSANVISNING POWX07590 PowerPlus

17. Overlastbeskyttelse

• Ikke fjern avkapp når sagen er i gang.

• Sagbordet må sikres.

• Fest en gummifot (16) på hvert ben.

9.1 Kontroller før du starter sagen!

• Fjern skitt med en børste.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer......................................... 5

9.2.3 Indstillingsmekanisme for hældningsvinkel 10

9.2.4 Håndsving for indstilling af snithøjde 10

9.3.3 Indstilling af anslagsskinnen til parallelanslaget 10

10.3.1 Montering og udskiftning af savklingen (Fig. 8) 13

10.3.2 Indstilling af kløvekilen (Fig. 9) 13

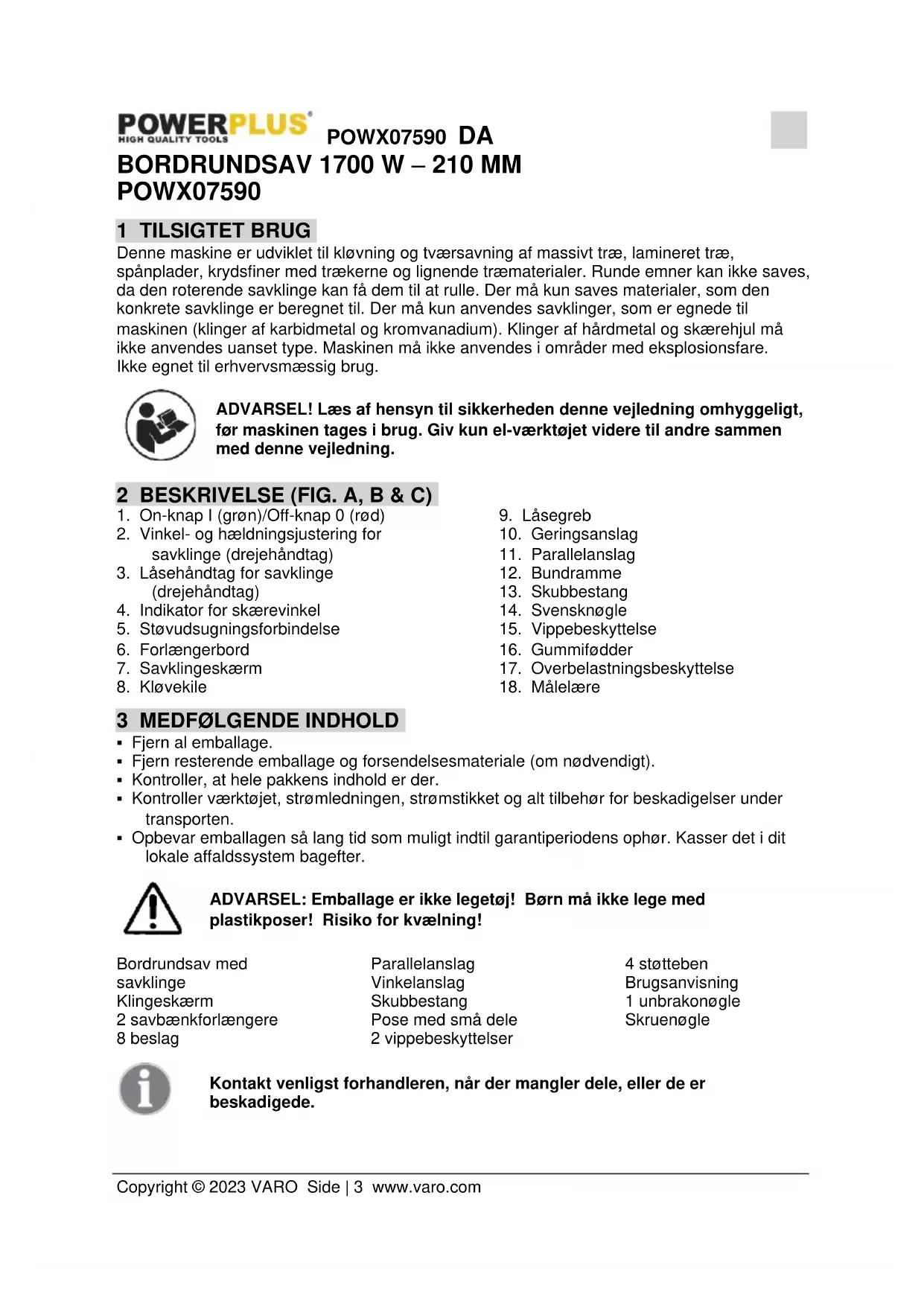

POWX07590 1 TILSIGTET BRUG Denne maskine er udviklet til kløvning og tværsavning af massivt træ, lamineret træ, spånplader, krydsfiner med trækerne og lignende træmaterialer. Runde emner kan ikke saves, da den roterende savklinge kan få dem til at rulle. Der må kun saves materialer, som den konkrete savklinge er beregnet til. Der må kun anvendes savklinger, som er egnede til maskinen (klinger af karbidmetal og kromvanadium). Klinger af hårdmetal og skærehjul må ikke anvendes uanset type. Maskinen må ikke anvendes i områder med eksplosionsfare. Ikke egnet til erhvervsmæssig brug. ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. A, B & C)

1. On-knap I (grøn)/Off-knap 0 (rød)

2. Vinkel- og hældningsjustering for

4. Indikator for skærevinkel

15. Vippebeskyttelse

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! Bordrundsav med savklinge Klingeskærm 2 savbænkforlængere 8 beslag Parallelanslag Vinkelanslag Skubbestang Pose med små dele 2 vippebeskyttelser 4 støtteben Brugsanvisning 1 unbrakonøgle Skruenøgle Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.POWX07590 DA Copyright © 2023 VARO Side | 4 www.varo.com 4 SYMBOLER I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Angiver risiko for personskade eller beskadigelse af værktøjet.

Læs instruktionsbogen før ibrugtagning.

Overholder grundlæggende sikkerhedsstandarder i gældende EU-direktiver.

Hold hænderne væk fra klingen. Rør ikke ved klingen, når saven startes eller er i brug.

Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik. 5 GENERELLE SIKKERHEDSFORSKRIFTER OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El- værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.POWX07590 DA Copyright © 2023 VARO Side | 5 www.varo.com

• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

• Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.POWX07590 DA Copyright © 2023 VARO Side | 6 www.varo.com 6 YDERLIGERE SIKKERHEDSANVISNINGER

6.1 Skærmrelaterede advarsler

• Behold skærmene på påmonterede. Skærmene skal være i funktionsdygtig stand og være korrekt monteret.

• Brug altid savklinge og kløvekile til alle gennemsavninger.

• Genmonter straks skærmsystemet efter at have afsluttet en operation (f.eks. gensavningssnit), som kræver afmontering af skærm og kløvekile.

• Sørg for, at savklingen ikke kommer i kontakt med skærmen, kløvekilen eller arbejdsemnet, før kontakten tændes.

• Juster kløvekilen som beskrevet i denne vejledning.

• Kløvekilen virker kun, hvis den er i indgreb med emnet.

Placer aldrig fingrene eller hænderne i nærheden eller på linje med savklingen.

• Indfør kun emnet i savklinge eller skæret mod rotationsretningen.

• Brug aldrig geringslæren til at indføre emnet ved gennemsavning, og brug ikke parallelanslaget som en længdanslag, når der saves på tværs med geringslæren.

• Ved gennemsavning skal arbejdsemnets fødekraft påføres mellem anslaget og saveklingen. Brug en skubbestang, når afstanden mellem anslaget og savklingen er mindre end 150 mm, og brug en presseblok, når denne afstand er mindre end 50 mm.

• Brug kun skubbestangen, som leveres af fabrikanten eller konstrueres i overensstemmelse med instruktionerne.

• Monter savbænkstøtten på bagsiden og/eller siderne af savbænken, hvis der skal saves lange og/eller brede emner for at holde dem lige.

• Indfør emnet i et jævnt tempo. Undgå at bøje eller vride emnet. Hvis der opstår fastklemning, skal der straks slukkes for værktøjet, stikket tages ud af kontakten og fastklemningen afhjælpes.

• Fjern ikke stykker af afskåret materiale, mens saven kører.

• Brug et ekstra anslag, der er i kontakt med bordpladen, når der gennemsaves emner, der er mindre end 2 mm tykke.

6.3 Årsager til tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion fra arbejdsemnet på grund af en fastklemt savklinge eller et ujævnt snit i emnet i forhold til savklingen, eller når en del af emnet binder mellem savklingen og parallelanslaget eller et andet fast objekt. Oftest under tilbageslag løftes arbejdsemnet fra bordet ved savklingens bageste del og slynges mod operatøren. Tilbageslaget er et resultat af forkert brug af saven og/eller forkerte driftsprocedurer eller - betingelser og kan undgås ved at træffe passende forholdsregler som angivet nedenfor.

• Stå aldrig direkte på linje med savklingen. Placer altid din krop på samme side af savklingen som anslaget.

• Ræk aldrig over eller ind bag savklingen for at trække eller for at støtte arbejdsemnet.

• Hold og skub aldrig emnet, der saves af, mod den roterende savklinge.

• Juster anslaget til at være parallelt med savklingen.POWX07590 DA Copyright © 2023 VARO Side | 7 www.varo.com

• Brug et styrebræt til at styre emnet mod bordet og anslaget, når du foretager ikke- gennemgående skæring som f.eks. eftersavning af snit.

• Vær ekstra forsigtig, når du skærer ind i blinde områder på monterede emner.

• Understøt store plader for at minimere risikoen for fastklemning af savklingen og tilbageslag.

• Vær ekstra forsigtig, når der saves et emne, der er snoet, har knaster, er buet eller ikke har en lige kant, hvor der kan bruges en geringslære eller langs anslaget.

• Skær aldrig mere end et emne stablet lodret eller vandret.

• Ved genstart af saven med savklingen i emnet, centreres savklingen i kærven, således at savtænderne ikke er i indgreb i materialet.

• Hold savklingerne rene, skarpe og med tilstrækkeligt udlægning. Brug aldrig skæve savklinger eller savklinger med revnede eller ødelagte tænder.

6.4 Advarsler vedrørende brug af saven

• Sluk bordrundsaven og tag stikket ud, når bordindsatsen fjernes, savklingen skiftes eller når der foretages justeringer til kløvekile eller savklingeskærmen, samt når maskinen er uden opsyn.

• Lad aldrig bordsaven køre uovervåget. Sluk for den, og gå ikke fra den, før den er stoppet helt.

• Anbring bordrundsaven i et godt oplyst og plant område, hvor du kan opretholde godt fodfæste og balance. Den skal installeres i et område, der giver plads nok til nemt at håndtere arbejdsemnets størrelse.

• Fjern værktøj, træaffald mv fra bordet, før bordrundsaven tændes.

• Stå aldrig på bordrundsaven, brug den ikke som et trinbræt.

Kløvekilen (8) forhindrer arbejdsemnet i at blive fanget i de opadstigende tænder og derfra blive slynget ud mod brugeren. Kløvekilen skal blive på plads under brug.

Savklingeskærmen (7) beskytter brugeren mod utilsigtet berøring af savklingen samt mod udslyngede splinter. Savklingeskærmen skal altid være monteret under brug.

Skubbestangen (13) fungerer som en forlængelse af hånden og beskytter brugeren mod at røre ved savklingen ved et uheld. Skubbestangen skal altid anvendes, når mellemrummet mellem anslaget og savklingen er mindre end 120 mm.

8 UDPAKNING OG SAMLING

Pak maskinen ud og kontroller, at alle delene er inkluderet. Sænk savklingen under bordfladen (se 8.4 Indstilling af snithøjde). Vend savbordet om. Bemærk: Hvis nogen af delene mangler eller er beskadiget, skal du kontakte forhandleren.POWX07590 DA Copyright © 2023 VARO Side | 8 www.varo.com

8.1 Samling (Fig. 1)

Start med at fastgøre venstre og højre forlænger til bordrundsaven (uden beslag) Monter bundrammen og fastgør den til bordsaven. Bundrammen (12) består af fire bordben med tværstivere, som skal monteres. Påkrævet værktøj: 2 kombinationsnøgler

• Sæt de fire bordben på hjørnerne af savbordet. Bemærk, at benene på bagsiden skal monteres, så hullerne til montering af vippebeskyttelsesanordninger vender bagud på maskinen.

• Monter korsbøjlerne (A) for og bag mellem benene (12).

• Monter korsbøjlerne (A) på siderne mellem benene (12). Dette gøres ved at fastgøre hver korsbøjle på indersiden til hvert bordben med to skruer, skiver og låsemøtrikker.

• Skub gummifødderne (16) på støttebenene.

• Monter til sidst de fire beslag med bordforlængelsen og bordbenene. Beslagene monteres gennem skruehullerne i huset. NB: Enheden skal placeres på en plan og skridsikker overflade. Enheden må ikke vippe.

8.2 Påmontering af vippebeskyttelsesanordninger (Fig. 2)

• Der er en møtrik (b) på fodpuden (a), som kan justeres for længden af indgreb, drej møtrikkerne (b) og lokaliser dem på den passende position af gevindstangen, monter fodpuden på hullet i hver ekstra støtte (c).

• Sæt enden af den ekstra støtte (c) på benet (d), indsæt to bolte gennem de indstillede monteringshuller på benet (d) og bøjlen (e), fastgør skiverne, fjederskiverne og møtrikken til boltene og stram de to møtrikker. Obs: bemærk at de ekstra støtter skal monteres bag på bordrundsaven, vilket reducerer snublerisikoen under brug.

8.3 Påmontering af parallelanslaget (Fig. 3)

• Anbring parallelanslaget (11) i den ønskede position på bordet, sæt boltene på låsegrebene (9) gennem begge ender (c) på parallelanslaget gennem bordet og fastgør dem derefter sammen med spændepladen (b).

• For at justere anslagets position skal låseknapperne (9) løsnes i begge ender og skubbe parallelanslaget langs arbejdsbordet. Når positionen er justeret, strammes låsegrebene for at fastlåse anslaget. Sørg for, at anslaget er helt parallelt med klingen og låst helt på plads for at forhindre tilbageslag. Brug ikke parallelanslaget ved skæring på tværs af trækorn (tværsnit).

8.4 Montering af geringsanslag (Fig. 4)

Anslaget for geringsvinkel (10) består af to dele – anslagspladen (A) og vinkelindstillingen (B), som skal sættes sammen.

• Sæt anslagspladen (A) i hullerne på vinkelindstillingen (B) med begge justeringsskruer (C). Skub til den ønskede position og spænd justeringsskruerne. Skub glideskinnen (D) på anslaget for geringsvinkel ind i den tilsigtede skinne på bordfladen.POWX07590 DA Copyright © 2023 VARO Side | 9 www.varo.com Højrehåndede brugere foretrækker at skubbe geringsanslaget ind i den venstre skinne på bordfladen.

8.5 Montering af savklingeskærm (Fig. 5)

Skadesrisiko! Savklingen skal mindst indstilles til 30 mm højde.

• Start med at montere drejehåndtaget (2).

• Sæt klingen i den højeste position.

• Anbring savklingens skærm på spaltekilen (8), så bolten går i indgreb i hullet. Fastgør derefter vingemøtrikken.

8.6 Montering af værktøjsstativet

• Monter en gummifod (16) på hvert ben.

• Sæt vognboltene gennem benene, gennem beslaget og derefter ind i hullerne. Fastgør hver med en skive og en sekskantmøtrik. Stram møtrikken.

• Monter de to vippebeskyttelser (15) med boltene, skiver og møtrikker, og spænd dem godt. 9 BETJENING Skadesrisiko! I tilfælde af driftssvigt skal der øjeblikkeligt trykkes på den røde knap 0 på ON/OFF-kontakten og maskinen kobles fra strømforsyningen.

9.1 Kontrol før opstart af maskinen!

Skadesrisiko! Saven må kun anvendes, hvis der ikke er nogen defekter. Hvis en del er defekt, skal den udskiftes, før maskinen tages i brug igen. Kontroller, at maskinen er i driftsmæssig stand ved at:

• Kontrollere at der ikke er nogen synlige defekter.

• Kontrollere at alle maskindele er monteret korrekt.

• Kontrollere at sikkerhedsudstyret virker korrekt.

• Kontrollere at savklingen kører uhindret.

• Kontrollere om justeringsskruen til hældningsvinklen er strammet til.

9.2 Betjeningsenheder

9.2.1 On/off-kontakt

• Tænding: Saven startes ved at trykke på den grønne I-knap på On-/Off-kontakten (1). Vent med at save til klingen har nået sin maksimumshastighed.

Maskinen er udstyret med en overbelastningsbeskyttelse (17). Lad maskinen køle ned i mindst 30 minutter, før du tænder den igen. For at gøre dette, skal du først trykke på den sorte knap ved siden af kontakten, og derefter trykke på den grønne knap (1) for at genstarte maskinen.POWX07590 DA Copyright © 2023 VARO Side | 10 www.varo.com

9.2.3 Indstillingsmekanisme for hældningsvinkel

Savklingens vinkel kan indstilles til mellem 0° og 45°. Løsn låsegrebet (3), klem på håndtaget (2) og drej til den ønskede hældningsvinkel og spænd låsegrebet (3). Savklingen kan justeres til enhver vinkel mellem 0° og 45°. Løsn låsehåndtaget (3), drej på drejehåndtaget (2) til den ønskede hældningsvinkel og stram låsehåndtaget igen (3).

9.2.4 Håndsving for indstilling af snithøjde

Savklingens snithøjde skal tilpasses højden på arbejdsemnet. Savklingen skal altid være indstillet til en klingetand højere end arbejdsemnet. Du kan indstille dette ved at dreje håndsvinget til venstre eller højre. NB: For at kunne anvende den fulde indstillingsvinkel på 45°, skal snithøjden reduceres tilsvarende.

9.3 Anslag for arbejdsemne

Anslaget kan justeres til et maksimum på 120 mm for geringssavning. Skadesrisiko! Anslaget (Fig. 4, A) må ikke skubbes for langt i savklingens retning. Mellemrummet mellem anslaget (Fig. 4, A) og savklingen skal være ca. 2 cm.

9.3.2 Geringssnit (Fig. 5)

• Skub anslaget for geringsvinkel (10) ind i den påkrævede skinne på bordfladen.

• Løsn justeringsskruen (A), indstil den ønskede vinkel og spænd derefter skruen igen.

• Skub om nødvendigt anslagspladen (C) bagud eller fremad. Dette gøres ved at løsne begge justeringsskruer (B), skubbe anslagspladen (C) og derefter spænde justeringsskruerne.

9.3.3 Indstilling af anslagsskinnen til parallelanslaget

Anslagsskinnen kan afmonteres og genplaceres, når begge vingemøtrikker er blevet løsnet: Øverste anslagskant:

• Til savning af høje arbejdsemner. Nederste anslagskant:

• Til savning af flade arbejdsemner.

• Bredden af et snit opnås ved at flytte parallelanslaget (11) til højre eller venstre.

• Bordrundsaven har en målelære (18) på forsiden af enheden. Lærens målinger er i metriske trin.

• For at justere anslagets position skal låsegrebene (9) løsnes i begge ender og parallelanslaget skubbes langs arbejdsbordet. Når positionen er justeret, spændes låsegrebene for at låse anslaget på plads.

• Sådan justeres anslagspositionen ved hjælp af emnet og målelæren (18):

skubbe arbejdsemnet og parallelanslaget sammen til højre eller venstre, indtil venstre side af parallelanslaget flugter med den ønskede måling på målelæren (18).

iii. Lås anslaget på plads ved at dreje låsegrebene med uret.

9.4 Indstilling af snithøjde (Fig. 6)

Skadesrisiko! Kropsdele eller genstande, som er placeret i justeringsområdet, kan blive ramt af den roterende savklinge. Snithøjden må kun indstilles, når savklingen ikke kører!

• Indstil snithøjden ved at dreje på håndsvinget (A).

• Drej håndsvinget mod uret for at reducere skæredybden. Drej håndsvinget med uret for at øge skæredybden. NB: For at kompensere for eventuelt slør i højdeindstillingen skal savklingen altid hæves til den påkrævede position nedefra. Snithøjden er indstillet optimalt, når savklingen er en klingetand højere end arbejdsemnet.

9.5 Indstilling af savklingens vinkel (Fig. 7)

Skadesrisiko! Kropsdele eller genstande, som er placeret i justeringsområdet, kan blive ramt af den roterende savklinge. Savvinklen må kun indstilles, når savklingen ikke kører!

• Løsn låseskruen (3).

• Indstil den ønskede vinkel.

• Den indstillede hældningsvinkel kan aflæses på skalaen (4).

Skadesrisiko! Hvis mellemrummet mellem parallelanslaget og savklingen er mindre end 120 mm, skal skubbestangen anvendes. Skadesrisiko! Hold altid på det ledte arbejdsemne og ikke på den del af arbejdsemnet som saves af. Maskinskade! Kontroller det træ, som skal saves, grundigt. Fremmedobjekter såsom søm, skruer og lign. kan forvolde svære skader på maskinen.POWX07590 DA Copyright © 2023 VARO Side | 12 www.varo.com

• Indstil det påkrævede mellemrum mellem parallelanslaget og savklingen.

• Indstil den påkrævede vinkel på tværanslaget.

• Indstil savklingens snithøjde Indstil savklingens påkrævede hældningsvinkel.

• Placer arbejdsemnet op mod tværanslaget.

• Start saven ved at trykke på den grønne I-knap (1).

• Skub arbejdsemnet lige mod bagenden og saven i én proces. Sørg for at savklingen ikke overbelastes.

• Sluk for maskinen på den røde 0-knap på On/Off-kontakten (1), hvis du ikke fortsætter arbejdet med det samme.

9.7 Støvudsugningsforbindelse

Støvudsugningsforbindelsen (5) er placeret bag på saven. Der kan forbindes et støvopsamlingssystem til denne port som hjælp til fjernes af savsmuld fra arbejdsområdet.

Før hver ibrugtagning Hvad? Hvordan? Kontroller savklingen for at sikre at den er placeret korrekt og er fastspændt. Udskift savklingen Kontroller savklingeskærmens kasse for træspåner/savsmuld og fjern disse om nødvendigt. Fjern dem med trykluft eller en børste. Kontroller at mellemrummet mellem savklingen og kløvekilen er indstillet til 3 til 5 mm. Skal rettes til om nødvendigt. Justering af kløvekile Kontroller tilslutningskablet for tegn på skader. Udfør en visuel kontrol og få om nødvendigt kablet udskiftet af en elektriker Regelmæssigt og i henhold til driftsbetingelser Hvad? Hvordan? Skrueforbindelser Kontroller alle skrueforbindelser og spænd den om nødvendigt til. Rengør ventilationsåbningerne på motoren for støv. Brug en støvsuger eller børste til dette.

10.2 Rengøring af enheden

Risiko for elektrisk stød! Maskinen må aldrig sprøjtes til med vand eller udsættes for vand. Rengør aldrig med rensemidler eller opløsningsmidler. Disse kan forårsage uoprettelige skader på maskinen, da dens plastikdele kan blive ætset af kemikalierne. Forsigtig vedligeholdelse og regelmæssig rengøring sikrer, at enheden forbliver funktionsdygtig og effektiv i lang tid.

• Fjern snavs med en børste.

• Aftør maskinen med en fugtig klud.

• Hold ventilationsåbningerne rene og fri for støv.POWX07590 DA Copyright © 2023 VARO Side | 13 www.varo.com

10.3 Vedligeholdelse af maskinen

Skadesrisiko! Før der udføres nogen som helst form for vedligeholdelsesarbejde skal det sikres, at maskinen er koblet fra (afbryd strømforsyningen). Skadesrisiko! Savklingen kan være meget varm kort efter savning. Hvis klingen er varm skal man vente, til den er kølet af. Rengør aldrig en varm savklinge med brandbare væsker. En savklinge som ikke kører, kan også forårsager skader! Brug handsker ved udskiftning af savklingen.

10.3.1 Montering og udskiftning af savklingen (Fig. 8)

Advarsel! Skal kobles fra strømkilden. Advarsel! Sørg for, at savhuset godt belyst.

• Fjern skruen (24) på forsiden af bordindsatsen.

• Brug skruenøglerne (14) til at fjerne skruen på savklingen, og udskift bladet med en passende erstatning. Vær opmærksom på driftsretningen! Se pilen på savklingen. Tænderne skal pege mod tænd/sluk-kontakten (1).

10.3.2 Indstilling af kløvekilen (Fig. 9)

Mellemrummet mellem savklingens yderkant og kløvekilen (8) skal være mellem tre og fem millimeter.

• Bring savklingens vinkel til 0°-positionen og spænd.

• Sæt savklingen i den øverste position.

• Afmonter savklingeskærmen.

• Afmonter bordfladen.

• Løsn skruen (A) lidt med en passende kombinationsnøgle, indtil kløvekilen (8) er frigjort (fjern ikke skruen).

• Sæt kløvekilen lavere eller højere ved at skubbe opad eller nedad i det lange hul.

• Påmonter alle afmonterede dele i omvendt rækkefølge.

Skadesrisiko! Opbevar enheden således, at den ikke kan startes at uautoriserede personer. Sørg for at man ikke kan komme til skade på maskinen under opbevaring. Maskinskade! Maskinen må ikke opbevares ubeskyttet i et fugtigt miljø.POWX07590 DA Copyright © 2023 VARO Side | 14 www.varo.com 12 TEKNISKE DATA Nominel spænding 220-240 V Nominel frekvens 50 Hz Nominelt input/indgangseffekt S1:1400 W S6 25 % 1700 W Vægt 17,75 kg Beskyttelsesklasse

Beskyttelsesgrad IP20 Omdrejninger i friløb 4800 min-1 Savklingens diameter (eksternt) 210 mm Savklingens hul (internt) 30 mm Savklingens tykkelse 2,4 mm Antal tænder 24 T Max. Skæredybde ved 90 °: 70 mm Max. Skæredybde ved 45°: 45 mm Bordstørrelse 500 x 445 mm Bordhøjde (+ stativ) 780 mm Støvudsugning Ø 35 mm Bordforlænger, venstre/højre 500 x 70 mm 13 STØJ Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 88 dB(A) Lydeffektniveau LwA 101dB(A) BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).POWX07590 DA Copyright © 2023 VARO Side | 15 www.varo.com 14 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato.

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus- værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation. 15 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.POWX07590 DA Copyright © 2023 VARO Side | 16 www.varo.com 16 KONFORMITETSERKLÆRING VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Bordrundsav Varemærke: POWERplus Varenummer: POWX07590 er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
