BRUGSANVISNING POWXG1022 PowerPlus

Folgende punkter ma følges:

Advarsel: ikke start motoren før sagen er skikkelig preparer

Den nye motorsagen din ma ha kjeted justert, drivstoffanken fylt opp med correkt drivstoffblanding og olietanken fylt med smringsolie for den er klar til a tas i bruk.

9.2.1 Drivstoff og sm-ringssymboler

9.2.2 Drivstoff blandingstabell

Bensin liter	1	2	3	4	5
Totaktsolje ml	25	50	75	100	125

9.2.3 Anbefalt drivstoff

Kontroller kjedebremsen på følgende mæt:

• Plasser sagen på et fast og flatt underlag hvor det er god plass.
• Start motoren.
• Ta tak i det bakre händtaket (A) med høyre händ (Fig. 10).
• Med venstre hand tar du godt tak i det fremre handetak (B) [ikke kjedebrems -handetak (C)] (Fig. 10).
• Klem på gassen til 1/3 gass, aktiver sa øyeblinkelig kjedebrems-handtaket (C) (Fig. 10).

Generelle retningslinjer for a felle trær: (Fig. 11B)

Vedlikeholdet omfatter falgende:

Nb: det er tilradelig 哈 ha et reservelager med filtrere.

• Installer luftfilter. Installer motor/luftfilterdeksen. Pass pa at sperre (E), sperre (F) og dekslet passer ordentlig. Skru dekselknotten godt til (Fig. 15c & Fig. 15d)

Nb: hvis gnistfangeren er tett vil det reduse motorens effektivitet.

Fjern de 2 boltene (A) dra lyddemperen (Fig. 17a).
Fjern de 2 skruene som holder dekslet (C) (Fig. 17b)
Kast den brukte gnistfangeren (D) og erstatt med en ny.
- SettSAMEN Lyddemper-komponentene igjen og sett lyddemperen inn i cylinderten. Sett godt pa plass

11.6 Tennplugg

Hvis det er behov for ytterligere justering, ma du ta sagen med til naermeste kvalifiserte sevicetekniker.

12 VEDLIKEHOLD

Forsiktig: tuppen på tannhjulet på sagen har allerede blitt smørt på fabrikken. Hvis du ikke smører tuppen på sverdets tannhjul vil det resultere i at sagen virker)darlig eller ikke i det—hele+tatt, sa produsentens garanti blir ugyldig.

Nb: det er ikke nødvendig á fjerne sagkjedet for á smøre tuppen av tannhjulet på sverdet. Du kan smøre mens du jobber.

• Rens tuppen på sverdets tannhjul.
• Ved à bruke lube pistolen, férer du nesençälen inn i smöringsapningen og sprøyt inn fett til detkommen ut av ytterkanten av tannhjuls tuppen (Fig. 20).
• Roter Först sagkjedet forhand. Gjenta smöringsprosedyren til hele tannhjulstuppen har blitt smurt.

Advarsel: bruk alltid vernehansker nár du vedlikeholder sagen. Ikke utfør vedlikehold nár motoren er varm.

• Minimum lenght de pà tennene má være 4 mm. Hvis de er kortere bør du fjerne sagkjedet.

POWXG1022 NO

• Vinkler som tennene er under ma følges
• For à splice kjetedet pα en enkel mäte kan du dra filen 2-3 ganger fra innsiden og ut.

1 ANVENDELS
2 BESKRIVELSE 4
3 MEDFOLGENDEINDHOLD 5
4 SYMBOLER 5
5 SIKKERHED 6
6 SIKKERHEDSFORANSTALTNING FOR TILBAGESLAG...7
7 SIKKERHEDSADVARSLER FOR BENZIN 8
8 MONTERING 8
8.1 Monteringsværktoj 8
8.2 Monteringskrav 8
8.3 Pamontering af sverd / savkaede / koblingsskaerm.. 8
8.3.1 Pamontering af barkstotte (13) 8
8.3.2 Pamontering af svard: 9
8.3.3 Pamontering af savkaeden: 9
8.3.4 Justering af savkaedens stramning.. 9
8.3.5 Justering af savkaeden 10
8.3.6 Test af den mekaniske kaedebremse 10
8.3.7 Test af kaedebremsen: 11
9 BRaENDSTOF OG SMORELSE 11
9.1 Brændstof 11
9.2 Blanding af brændstof 11
9.2.1 Symboler for brændstofs og smøring 11
9.2.2 Brændstofblandingsskema 12
9.2.3 Anbefalet brændstof 12
9.2.4 Pafyldning af brændstof 12
9.3 Kaedeolie 12
9.3.1 Pasmoring af kede og svard 12
9.3.2 Pafyldning af kaeedeolie 12
10 ANVENDELSE 13
10.1 Motorkontrl for maskinopstart (Fig. 8) 13

POWXG1022 DA

10.2 Opstart af motoren 13
10.3 Genopstart af en varm motor 13
10.4 Stop at motoren (Fig. 9F) 13
10.5 Test af kaedebremsen 13
10.6 Smoring af savkade og svard 14
10.7 Automatisk smoresystem 14
10.8 General savningsvejledning 14
10.8.1 Faelding 14
10.8.2 Afgrening af et faeldet trae 16
10.8.3 En stamme, der ligger pa jorden 16
10.8.4Bucking using a sawhorse savning med savhest.. 16
11 VEDLIGEHOLDELSE 17
11.1 Praventiv vedligheholdelse 17
11.2 Vinterverligeholdelse 17
11.3 Luftfilter 17
11.4 Brændstofffilter 18
11.5 Gnistskaerm 18
11.6 Taendr. 18
11.7 Karburatorjustering 19
12 MAINTENANCE 19
12.1 Vedligeholdelse af svardet 19
12.2 Smoring af kaeehjulskant.. 19
12.3 Vedligeholdelse af svardet 20
12.4 Slibning af kaeden 20
12.5 Svardet 21
12.6 Vedligeholdelse af kaden 21
13 TEKNISKE DATA 22
14 STOJ 23
15 OPBEVARING AF MOTORSAV 23
16 FEJLFINDING OG -LØSNINGER 24
17 GARANTI 24

18 MILJ0 25
19 KONFORMITETSERKLÄERING 26

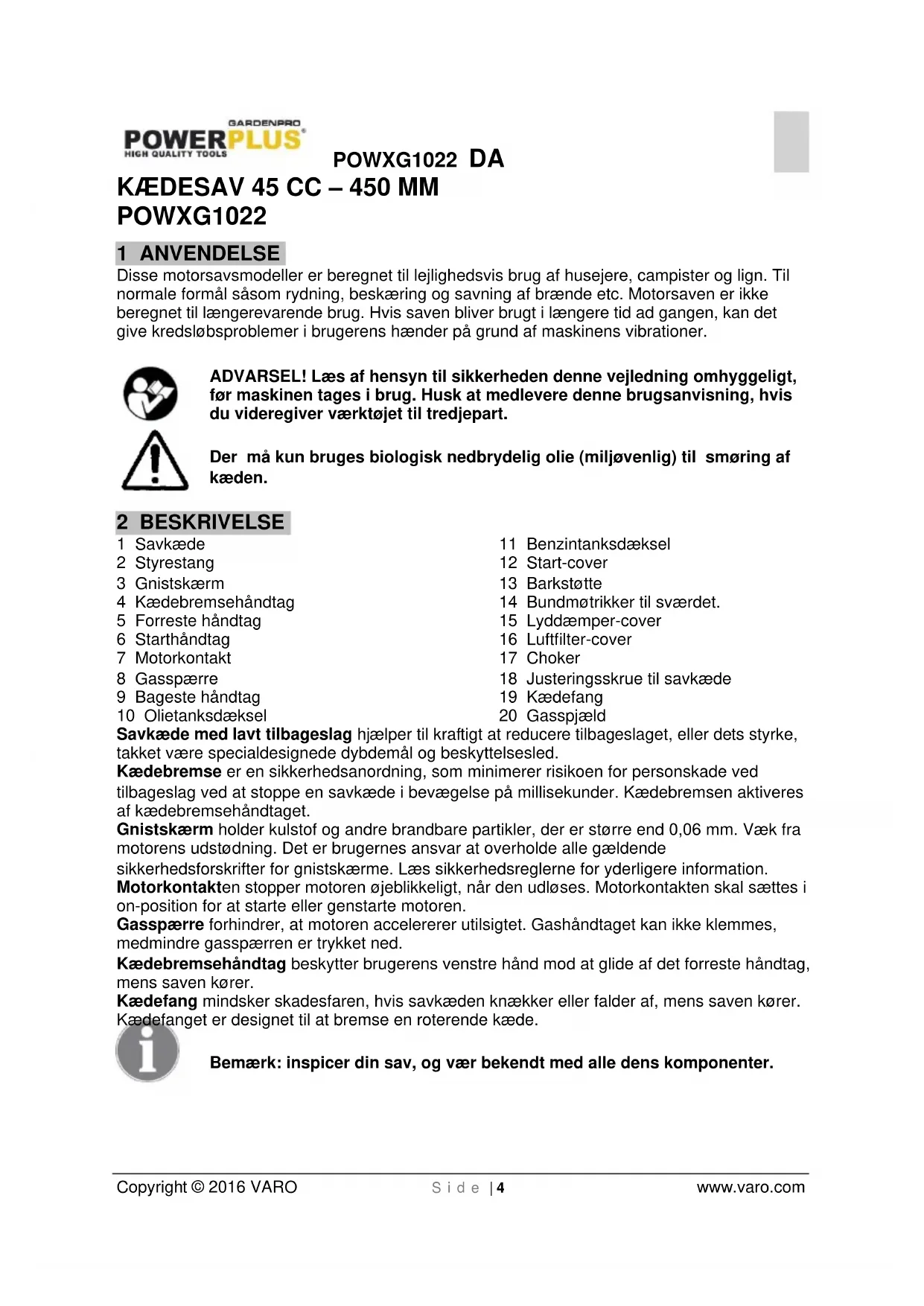

KÆDESAV 45 CC - 450 MM

POWXG1022

1 ANVENDELS

Disse motorsavsmodeller er beregnet til lejighedsvis brug af husejere, campister og lign. Til normale formal sasom rydning, beskering og savning af brende etc. Motorsaven er ikke beregnet til længerevarende brug. Hvis saver bliver brugt i længere tid ad gangen, kan det give kredsløbsproblemer i brugerens hænder på grund af maskinens vibrationer.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Husk at medlevereijkebrugsanvising, hvis du videregiver værktoget til tredjepart.

Der mA kun bruges biologisk nedbrydelig olie (miljøvenlig) til smoring af kæden.

2 BESKRIVELSE

Savkæde med lav'tilbageslag hjælper til kraftigt at reducere tilbageslaget,ller dets styrke, takket vare specialdesignede dybdemål og beskyttelsested.

Kædebremse er en sikkerhedsanordning, som minimerer risikoen for personskade ved tilbageslag ved at stoppe en savkæde i bevægelse på millisekunder. Kædebremsen aktiveres af kædebremsehandtaget.

Gnistskerm holder kulstof og andre brandbare partikler, der er storre end 0,06 mm. Væk fra motorens udstødning. Det er brugernes ansvar at overholde alle gældende sikkerhedsforskrifter for gnistskærme. Læs sikkerhedsreglere for yderligere information.

Motorkontakten stopper motoren øjeblikeligt, nár den udloses. Motorkontakten skal saettes i on-position for at starte eller genstarte motoren.

Gasspierre forhinder, at motoren acelererer utilsigtet. Gashandtaget kan icke klemmes, medmindre gasspae rren er trykket ned.

Kædebremsehändtag beskytter brugerens venstre hand mod at glide af det forreste händtag, mens saven körer.

Kaedefang mindsker skadesfaren, hvis savkaeden knakker eller falder af, mens saven korer. Kaedefanget er designet til at bromse en roterende kaede.

ADVARSEL Pas på tilbageslag. Hold motorsaven i et godt greb;nár du bruger den. Læs og overhold, for din egen sikkerheds skyld, alle sikkerhedsforskrifterne i denne vegledning før du bruger motorsaven. Forkert anvendelse kan forårsage alvorlige skader.

ADVARSEL! Ved brug af benzindrevne maskiner skal de grundlaeggende sikkerhedsforskrifter, inklusiv dem herunder, altid overholds for at reducere risikoen for alvorlige personskader og/eller beskadigelse af maskinen.

3 MEDFØLGENDE INDHOLD

Fiern al emballage.
Fjern resterende emballage og forsendelsesmaterialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
Opbevar emballagen sa lang tid som muligt indtil garantiperiodens ophor. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er/DDle legetoj! Born ma/DDke lege med plastikposer! Risiko for kvaeling!

1 KFADESAV 452 cc - 450 mm
1 instruktionsbog
2 kæde
1svaerd
1svaerdskaerm
1 taendrørsnøgle
1 tom beholder

Kontakt venligst forhandleren, när der mangler dele, aller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/ller pa maskinen anvendes der folgende piktogrammer:

	Læs betjeningsvejledningen, inden du anvender maskinen.		Brug beskytteshandsher.
	Brug sikkerhedsbriller til beskyttelse mod udslyngede objekter og horeværn til at beskytte horelsen under brug af maskinen. Hvis maskinen bruges et sted, hvor der er risiko for nedfaldende objekter skal der øgså bærres sikkerhedshjelm.		Brug sikkerhedsstøvler for beskyttelse mod elektrisk stød.
			Kontroller at kædebremsen ikke er slået til! Træk i kædebremsen for at starte maskinen.
			Angiver risiko for personskade eller beskadigelse af værktøjet.

POWXG1022 DA

5 SIKKERHED

• En motorsav mä aldrig betjenes med kun en hand, da dette kan påføre brugeren, hjælpere og/eller omkringstaende alvorlige kvæstelser! En motorsav er designet til at blive betjent med to hænder.

• Betjen aldrig en motorsav, hvis du er udmattet, pavirket af stoffer, alkohol eller medicin.

• Brug sikkerhedsfodtj, taetsluttende toj samt ojen-, hore- og hovedværn.

• Udvis altid forsigtighed ved handtering af brændstof. For at undgå ildebrand skal motorsaven flyttes mindst 3 meter væk fra brændstoffets papyldningssted, før motoren startes.

• Lad ikke andre personer ære tæt på motorsaven, nr den startes eller under savningen. Hold tilskuere og dyr æk fra arbejdsområdet.

• Begynd aldrig at save før du har et ryddet arbejdsomrade, et sikkert fodfaste og en planlagt tilbagetraekningsvej fra det faldende træ.

• Hold alle kripsdele væk fra savkaeden, nar motoren korer.

• Inden du starter motoren, skal du sikre dig, at savkaeden ikke rorer ved noget.

• Bær altid motorsaven med stoppet motor og sáledes, at sværdet og savkaeden vender bagud og med lyddæmperen væk fra kroppen.

• Betjen aldrig en motorsav der er beskadiget, justeret forkert aller som ikke er samlet komplet og sikkert. Kontroller at savkæden ikke flytter sigmere, nrgasreguleringsgrebet slippes.

• Sluk for motoren inden den saettes ned.

• Udvis ekstra forsigtighed nár du skæer småkrat og unngtræer, da tyndt materiaile kan fanges i savkæden og blive slynet mod dig eller fä dig til at miste balancen.

• Når du saver engren, der er i spænd, skal du vare opmaerksom pa tilbagespring, sa du undgår at blive ramt, när spændet i træfibrene løns.

• Hold handtagene tøre, rene og fri for olie og brændstofblanding.

• Betjen kun motorsaven i godt ventilerede områder

• Brug ikke motorsaven i et træ medmindre du er specielt uddannet til dette.

• Al service på motorsaven, udober punkterne oplistet i betjenings- og vedligeholdelsesvejledningen, bør udføres af kompetente fagmænd.

• Når du transporterer din motorsav, skal du sorge for, at skeden der passer til, sidder pa sværdet.

• Betjen aldrig motorsaven tæt på brandbare æsker eller gasser uanset om det er udendørs eller indendørs, da det kan forårsage eksplosioner og/eller ildebrand.

• Der må ikke pafyldes brændstof, olie eller smørelse, mens motoren kører.

• Anvend det rigtige værktøj: brug ikke saven til andet end træ. Anvend ikke motorsaven til formalå den ikke er beregnet til. Motorsaven mA eksempelvis ikke bruges til at save i plastik, murværk og lignende materialer.

• En forstegangsbruger brør instrueres i brug af motorsaven af en erfaren bruger.

• Hold aldrig motorsaven med kun en hand. Det er umuligt at kontrollere reakionskræfterne, og du kan miste kontrollen over saven, hvilket kan resultere i, at sværdet og kæden sprüger eller glider hen over træet.

• Motorsaven er kun beregnet til udendørs brug. Lige SSE snart motoren startes afgiver motorsaven giftig udstødningsgas, der bade kan vare usynlig og duftlo. Motorsaven kan generere smuld, tage og dampe, som indeholder kemikalier, der kan skade forplantningsevnen. Pas pa skadeligt smuld, tage (eksempelvis savsmuld eller olietage fra kædesmørelsen) og beskyt dig selv ordentigt.

• Brug handsker og hold dine hænder varme. Langvarig brug af motorsave udsætter brugeren for vibrationer, der kan forårsage raynaud's sygdom, hvide fingre. Brug handsker og hold dine hænder varme for at mindske risikoen for hvide fingre. Hvis der ses nogen af symptomerne på hvide fingre, skal der straks søges lægehjælp.

POWXG1022 DA

• Sæt motorsavens takkede stødfanger direkte bag på det hængslet beregnet dertil og drej saven rundt om dette punkt, sä stødfangeren körer mod træstammen.
• Brugeren må kun selv udskifte kæde, styreskinne og taendrør. Sørg for at du alto udskifter delene med korrekt materiale som anført i manualens specifikationer.

6 SIKKERHEDSFORANSTALTNINGER FOR TILBAGESLAG

Tilbageslag kan opsta nár spidsen aller enden af sværdet rør er objekt, uller nár treaet lukker i og klemmer savkaeden i snittet.

Berøring med enden kan i visse tilfælde forårsage en lynhurtig omvendt reaktion, der slårsværdet op og tilbage mod brugeren.

Nár savkaeden bliver klemt langs bunden af sværdet, kan det trække saven fremad og væk fra brugeren.

Nár savkaeden bliver klemt langs toppen af sværdet, kan det skubbe sværdet hurtigt tilbage mod brugeren.

Begge disse reaktioner kan bevirke, at du mister kontrollen med motorsaven, hvilket kan forårsage alvorlige persorskader.

• Hvis du har en grundlaeggende forståelse for tilbageslag, kan du reducere eller fjerne overraskelsesmomentet. Pludselig overraskelse medvirker til uheld.
• Hold et godt fast greb på saven med begge hænder narr motoren kører; hold hjre.Hand på det bageste handtag og den venstre på det forreste. Et fast greb reducerer tilbageslag og bibeholder kontrollen over saven. Giv aldrig slip!
• Kontroller at området, hvor du saver, er fri for forbinderger. Lad aldrig sværdets spids røre en kævle,gren uller andre forbinderger, som ville kinne rammes,mens du betjener saven.
• Sav ved højemotoromdrejningstal.
• Sav参加会议者
  Falg producentens filings- og vedligeholdelsesvejledning for savkaeden.
• Brug kun udskiftningsvær od -kæder, der er anbefalet af producenten eller tilsvarende.

Bemærk: en savkæde med lavt tilbageslag er en kæde, som har levet op til tilbageslagsforskrifterne.

Adversel: tilbageslag kan medføre farligt kontroltab af motorsaven og kan resultere i alvorlige eller dodelige skader på brugeren, og alle andre der står iærheden. Pas alto roterende tilbageslag og klemningsstilbageslag, daßppe udgør en stor fare for brugeren af motorsaven og er de primære ulykkesårsager.

Paspa:

• Roterende tilbageslag (Fig. 2a)

A = tilbageslagsbane
B = tilbageslagets reaktaionszone
- Skub (klemningstilbageslag) og træk reaktioner (Fig. 2b)

ADVARSEL: Vær ekstra opmærksom, nr du handterer brændstof. Det er brændbart og dampene kan eksplodere.

• Brug kun en godkendt beholder.
• Fjern aldrig brændstofhætten, eller tilfor brændstof, nr el-kilden kører. Sørg for, at udstandningskomponenter afkøles, for der pafyldes brændstof.
  Du ma ikke ryqe.
• Du mà aldrig pafylde brændstof pa maskinen indendørs.
• Du mä ikke opbevare maskinen eller brændstofbeholderen indendørs, hvor der er Åben ijd, som feks, en vandvarmer.
• Hvis der spildes brændstof, på du ikke starte maskinen, men fjerne den fra området, hvord er spildt, for der startes.
• Sæt altid brændstofhætten på igen, og stram den godt after pafyldning.
  Hvis tanken skal tommes, skal det forega udendors.

8 MONTERING

Bemerk: arbejdshandlingerne beskrevet herunder kan variere en smule afhengig af, hvilken motorsavsmodel, du har kocht.

8.1 Monteringsværktøj

Du skal bruge følgende værktøj til at montere din motorsay:

• Kombineret skruenøgle-skruetrækker (folger med maskinen).
  Kraftige arbeitshandsker (folger ikke med maskinen).

8.2 Monteringskrav

Advarsel: motoren mä ikke startes För saven er klargjort ordentligt.

För din nye motorsav er klar til brug, skal den have justeret kæden, pafyldt korrekt brændstof på brændstoffanken og pafyldt olietanken med smøreolie. Læs hele brugsvejledningen För du anvender motorsaven. Vær ekstra opmærksom på alle sikkerhedsforskrifter.

Betjeningsvejledningen er bade en referenceguide og en handbog, som giver generel information om montering, brug og vedligeholdelse af saver.

8.3 Pamontering af svard / savkaede / koblingsskaerm

Advarsel: anvend altid beskytteseshandsker ved handtering af kaden.

8.3.2 Pâmontering af sværd:

Anvend kun originale sværd, hvor oliens passage-rende (A) sidder som vist I (Fig. 3a) for at sikre korrekt olietilførsel til sværd og kæde.

• Kontroller at kædebremshandtaget er slæt fra (Fig. 3b).
• Løsn ømtrikkerne (B) og fjern kædedaekslet (C) ved at trække det lige ud, daekslet sidder godt fast (Fig. 3c).

Bemerk: smid de to plastikskiver ud. De benyttes kun ved forsendelsen af motorsaven.

• Placer sværdets opslidsedeende over sværdbolten (F). Træk sværdet bag koblingstrommen (G) indtil sværdet stopper (Fig. 3d).

8.3.3 Pâmontering af savkaeden:

Advarsel: Brug altid kraftige beskyttelseshandsker, nár du handterer savkæden eller foretager justeringer på savkæden.

• Hold kæden i en bue sá skærekanterne (A) peger med uret rundt om buen (Fig. 4a).
• Sæt kæden rundt om kædehjulet (B) bag ved koblingen (C). Kontroller at ledene passer mellem kædehjulstændnerne (Fig. 4b).
• Sæt koreledene ind i fordybningen (D) og videre rundt om kanten af sværdet (Fig. 4b).

Bemerk: det er normalt, at savkæden hælder lidt i den nedersteende af sværdet.

• Træk sværdet fremad indtil kæden sidder stramt. Kontroller at alle koreledene sidder i sværdets fordybning.
• Kontroller at angelen sidder i sværdets nederste hul, nr koblings-coveret monteres. Kontroller at kæden ikke glider af sværdet. Spænd sværdets bundskruer til med fingre ng følg instruktionerne for justering af stramningen i afsnittet om justering af savkædens stramning.

Bemerk: sværdets bundskruer strammes kun til med fingrene på dette tidspunkt, fordi deter er nødvendigt at justere savkæden. Følg instruktionerne i afsnittet om"Justering af savkædens stramning.

8.3.4 Justering af savkaedens stramning.

Det er meget vigtigt, at savkæden er strammet korrekt til, og stramningen skal kontrolleres bade før motorsaven startes, og mens den er i brug.
Hvis der bruges tid på at foretage de pakrævede justeringer, opnås der et bedre resultat ved savningen, og kædens levetid forlændes.

Advarsel: brug altoikraftige beskyttelseshandsker nár du handterer savkæden eller foretager justeringer på savkæden.

8.3.5 Justering af savkaeden

Løsn spændemgtrikkerne på sværdet, SSE de er fingerstramme.
- Hold sværdets spids opad mens justeringsskruen (A) drejes med uret for at stramme kæden til. Hvis skruen drejes mod uret, reduceres kædens stramning. Kontroller at kæden er taetsluttende—hele veien rundt om sværdet (Fig. 5).
- Efter savkaeden er justeret, og mens svardets spids stadig holdes opad, strammes bundskruerne sikkert til. Kaden er spændt ordentligt til, när den sidder stramt hele vejen rundt og kan trækkes rundt med handkraft.

Bemerk: hvis kæden er svær at rotere på sværdet, eller hvis den binder, er det fordi, den er for stram. I dette tilfælde kræves følgende mindre justering:

A. Løsn bundskruerne sá de kun er fingerstramme. Formindsk stramningen ved at dreje justeringsskruen langsomt mod uret. Kør kæden frem og tilbage på sværdet. Fortsæt justeringen indtil kæden roterer frit, men stadig sidder stramt. Forog stramningen ved at dreje justeringsskruen med uret.
B. Nár savkaeden er blevet strammet korrekt, holdes sværdets spids opad, mens de to bundskruer strammes ordentlich til.

Forsigtig: en ny savkæde strækker sig, og har derfor brug for at blive justeret after SSE lidt som 5 savsnit. Dette er normalt for en ny kæde og tidsrummet mellem fremtidige stramninger bliver hurtigt større.

Forsigtig: hvis savkæden sidder for l OST ell er for stramt vil kædehjulet, sværdet, kæden og krumtappen blive slidt hurtigere. Se Fig. 6 for information om korrekt stramning nár kæden er kold (a), varm (b) og som en vejledning til, hvornar savkæden har brug justering (c).

8.3.6 Test af den mekaniske kaedebremse

Motorsaven er udstyret med en kædebremse, som mindsker risikoen for tilbageslagsskader. Bremsen aktiveres, hvis der paføres tryk på bremsehandtaget, hvilket sker ved tilbageslag, da brugerens hand rammer handtaget. När bremsen er mekanisk styret, stopper kæden med det samme.

Advarsel: kædebremsens formål er at mindske risikoen for skader forvoldt af tilbageslag, men den kan ikke yde fuld beskyttelse, hvis motorsaven bruges uden omtanke. Test altid kædebremsen før saven bruges og regelmæssigt, mens den anwendes.

8.3.7 Test af kaedebremsen:

• Kædebremsen er slæt fra (kæden kan bevæge sig) nr bremsehandtaget er trukket tilbage og låst. Kontroller at kædebremsen stared i off-position (Fig. 7a).
• Kædebremsen er slæt til (kæden er stoppet) narr bremshåndtaget er trukket fremad og kædebremsens stär i on-positionen. Du bør ikke vær e i stand til at bevæge kæden (Fig. 7b).

Bemærk: fremsehandtaget bør givc en klik-lyd i begge positiomer. Hvis der mærkes en stor modstand, ellr hvis handtaget ikke kan sættes i begge positiomer, ma saven ikke anvendes og skal straks indleveres til reparation hos en autoriseret fagmand.

9 BRændSTOF OG SMØRELSE

9.1 Brændstof

Opnà de bedste resultater ved at anvende blyfri benzin med et normalt oktantal blandet med olie til 2-takts benzin motorer i blandingsforholdet 40:1. Benyt blandingsforholdende i brændstofblandingsskemaet herunder.

Advarsel: der mä ikke fyldesrå benzin på motorsaven, da dette forårsager permanent maskinskade og ugyldiggore produktgarantien. Brug ikkebrændstofblandinger, der har været opbevaret i mere end 90 dage.

Advarsel: 2-takts olien skal vare af høj kvalitet, beregnet til luftkølede 2-takts motorer og have blandingsforholdet 40:1. Der mA ikke anvendes 2-takts olie med blandingsforholdet 100:1. Hvis motoren bliver beskadiget på grund af manglende smöring uggylddiggøres producentens motorgaranti.

9.2 Blanding af brandstof

Hæld olien i en godkendt brændstofbeholder og tilsæt derefter benzinen, SSE den bliver blandet med olien. Omrør derefter blandingen godt for at sikre at olien og benzinen bliver blandet ordentligt.

Advarsel: Manglende smoring ugyldiggor motorgarantien. Benzinen og olien skal blandes i forholdet 40:1.

9.2.1 Symboler for braendstofs og smoring

9.2.2 Brændstofblandingsskema

Liter benzin	1	2	3	4	5
2-taktsolie ml	25	50	75	100	125

9.2.3 Anbefalet brandstof

Nogle typer standardbenzin er beriget med iltholdige forbindelser sasom alkohol ell er aeter for at overholde bestemmelser vedrarende ren luft. Motoren er konstrueret til at kore godt pa alle typer bilbenzin, herunder disse typer af beriget benzin, sa lenge at de ovennævnte blandingsforhold overholds!

9.2.4 Pafyldning af brændstof

Rengør området omkring brændstoftankens dæksel, og fjern alt træstøy og snavs.
Abn brændstoftanken ved at dreie daekslet mod uret.
Fyld med frisk 2-takts blanding. Må IKKE overfyldes.
- Nár tankingen er aflsuttet, skal dækslet straks sættes på brændstoftanken. Luk det ved at dreje det med uret, indtil det er händstramt og forseglet.

Advarsel: Gå mindst 3 m væk fra brændstofpafyldningsstedet i god afstand fra potentielle spild og undslupne dampe, før du forsøger at starte motoren.

9.3 Kaedeolie

9.3.1 Pasmoring af kede og sverd

Olietanken skal fyldes op hvr gang brændstoftanken genfyldes. Vi anbefaler brug af vores kæde- og sværdolie. (se vores sortiment af olieprodukter). For at sikre, at sværd og kæde fár olie, på der kun anwendes sværd med det originale design, hvor oliepassagehullet (A) er placeret som illustrreret ovenfor (Fig. 3a). Brug altid kædehjulsolie af god kvalitet, som indeholder additiver der reducerer friktion og slid samt for at medvirke til forebyggelse af begdannelse på sværdet og kæden.

9.3.2 Pafyldning af kaeedeolie

Advarsel: Pas på du ikke spilder noget af olien. Fjern grundigt alt spildt kædeolie, selv hvis der anvendes biologisk nedbrydelig kædeolie. Vær opmærksom på glidefarer!

Rengør området omkring kædeoliebeholderen, og fiern alt træstøy og snavs.
Abn kaeoliedekslet yed at dreie det mod uret.
Pafyld saerlig kaeedeolie Kom jegke for meget i
- Sæt straks dækslet på ingen Luk det ved at dreje det med uret, indtil det er händstramt og forseglet.

10 ANVENDELS

10.1 Motorkontrol formaskinopstart (Fig. 8)

Advarsel: saven ma aldrig startes eller bruges, medmindre sværdet og kæden er korrekt monteret.

Pafyld brændstofftanken (A) med korrekt brændstoffblanding.
Pafyd olietanken (B) med korrekt kae de- og svardolie.
- Kontroller at kædebremsen er slæt fra (C) for saven startes.

10.2 Opstart af motoren

• Aktiver kædebremsen (flyt beskyttelsesskaermen fremad og kobl den til) (Fig. 3b).
• For opstart af saven trykkes kontakten (on/off kontakten) til on (i) positionen (Fig. 9a).
• Træk chokeren (A) ud til den position, hvor den lasef fast (Fig. 9b).
  Tryk pa primeren 3 til 5 gange.
• Placer saven på en fast, plan overflade. Hold saven sikkert fast med din fod som vist i illustrationen. Træk kraftigt i startsnoren 2 gange. Hold øje med kæden i tilfælde af at den løber (Fig. 9c).
  När maskinen körer, vil choken automatisk slå fra (Fig. 9d).
• Lad motoren kore i 10 sekunder for at varme den op. Tryk på udloseren (H) og sæt den i tomgang (Fig. 9e).

Hvis motoren/DDKE starter gentages anvisningen foroven.

10.3 Genopstart af en varm motor

• Kontroller at on/off kontakten starj i "l" positionen.
• Træk i startsnoren 2 gange. Motoren bør starte.

10.4 Stop af motoren (Fig. 9F)

Bemærk: for at nødstop skal kædebremsen blot aktiveres og I/O-kontakten (on/off) drejes til o (off).

10.5 Test af kaedebremsen

Test kaedebremsen med javnemellemrum.

Test kædebremsen ffor den forste savning, after omfattende savning og after enhver form for reparation af kædebremsen

Kädebremsen testes på følgende@mæde:

• Placer saven på en ren, fast og flad overflade.
• Start motoren
• Hold i det bageste handtag (A) med din horehand (Fig. 10).
• Hold det forreste handtag fast (B) med din venstre hand (ikke kædebremsens handtag) (Fig. 10).

POWXG1022 DA

• Klem gashandtaget til 1/3 kraft og aktiver øjeblikeligt kædebremshandtaget (C) (Fig. 10).

Advarsel: aktiver kædebremsen langsomt og med fuldt vidende. Kæden ma ikke røre ved noget; saver malne ikke tippe forover.

• Kæden bør stoppe øjeblikeligt. Slip omgående gashandtaget nár den stopper.

Advarsel: sluk motoren og tag motorsaven med til det nærmeste autoriserede fagmand, hvis kæden ikke stopper.

• Sluk motoren og træk kædebremsen tilbage, hvis kædebremsen fungerer ordentligt.

Advarsel: Hvis kæden ikke standser, skal motoren slukkes, og apparatet indleverestilærermeste autoriserede servicecenter for service.

Det er vigtigt, at savkaeden altid er tilpas smurt for at minimere friktionen med svardet. Savkaeden og svardet ma aldrig mangle olie.

Hvis der er for lidt olie på motorsaven formindskes savens effektivitet, savkædens levetid forkortes, kæden vil hurtigt blive slov og sværdet vil blive slidt ekstra meget på grund af overophedning. Mangel på olie ses ved røg, misfarvning af sværdet eller tjæereophobning. For at sikre, at sværd og kæde fær olie, på der kun bruges sværd med originalt design med olien passagehul (A) som illustreret ovenfor (Fig. 3a).

Bemerk: savkæden strækkes under brug, især narr den er ny, og det er nødvendigt at justere og stramme den til med jævne mellelemrum. En ny kæde skal justeres after cirka fem minutters brug.

10.7 Automatisk smoresystem

Motorsaven er udstyret med et automatisk koblingsdrevet olieringssystem. Systemet tilforer automatisk den korrekte mængde olie til sværdet og kæden, og olietilførslen øges i takt med motorhastigheden.

Der er ingen tilforselskontrol pa saven og olietanken vil lobe tcr for olie pa omtrent samme tid, som brændstoftanken Iober tcr.

Advarsel: der mä ikke lægges tryk på saver ved slutningen af savningen. Trykket kan få sværdet og kæden til at rotere. Hvis den roterende kæde rammer et andet objekt kan det forårsage en reactiv kraft, der kan få kæden til at ramme brugeren.

10.8 General savningsvejledning

10.8.1 Faeldning

Små træer på mellem 15-18 cm. I diameter saves normalt over i et enkelt snit. Større træer kræver indhak, som bestemmer træets faldretning.

Trafaeldning:

Advarsel: der skal altid vare en planlagt og ryddet tilbagetraekningsvej (A) før faeldningen pabegyndes. Tilbagetraekningsvejen bør gå diagonalt tilbaget til bagenden af den forventede faldretning som vist i Fig. 11a.

Forsigtig: hvis træet fældes på en skrænt, skal savens bruger stå på den opadgaende del af terrænet, idet træet sandsynligvis ruller eller glider nedad, after det er blevet fældet.

Bemerk: faldretningen (B) bestemmes af indhakket. Tag placeringen af traets større grene samt dets naturlige hældning med i overvejelsene af traets faldretning, for der foretages nogen form for savning.

Advarsel: fæld aldrig træer i blæsevejr, i omskiftelig vojr eller hvis det udgør en fare for huse. Konsulter en professionel træfælder. Fæld ikke træer, hvis der er fare for at de rammer el-ledninger; kontakt elselskabet För du begynder at save.

Generelle retningslinjer ved træfaeldning: (Fig. 11B)

Normal træfældning bestär af 2 primaere savninger: indhak (C) og fældesnit (D). Sav det øvre indhak (C) på den side, som træet skal vælte til. (E). Pas på du ikke laver det nedre fældesnit for dybt ind i stammen. Indhakket (C) skal ære dybt nok til at danne en fældekam (F) med tilpas vidde og styrke. Indhakket skal ære stort nok til at styre træets faldretning i sö lang tid som muligt.

Advarsel: gå aldrig ind foran et træ, som har fæt et indhak. Foretag fældesnittet (D) fra træets modsatte side og 3-5 cm over indhakkets kant (C) (Fig. 11b).

Sav aldrig helt igennem stammen. Efterlad altid en faeldekam, der styrer treet. Hvis der saves helt igennem stammen, er der ingen kontrol over treaets faldretning.

Sæt en kille eller fældestang i indhakket i god tid før træet bliver ustabilt og begynder at bevæge sig. Dette forebygger, at sværdet binder sig i fældesnittet, hvis du har fejlberegnet faldretningen. Kontroller at der ikke er nogen omkringstænde, som star inden for det faldende træs radius, for du vælter det.

Advarsel: før det sidste snit laves, skal området genkontrolleres for tilskuere, dyr og forhindringer.

Fældesnit:

Benyt trae erer plastikkiler (G) til at forebygge, at svardet ellr kaeden (H) binder sig fast i snittet. Kiler styrer ogsa faeldingen (Fig. 11c).
Nar diameteren pa det traed det faildes er storre end svardet skal der laves to snit som vist (Fig. 11d).

Advarsel: nar fældesnittetkommen tæt på fældekammen, bør træet begynde at vælte. Stop motoren, fjern saven fra snittet og læg savernPjorden nár træet begynder at vælte og forlad derefter området via tilbagetraekningsvejen (Fig. 11a).

10.8.2 Afgrening af et faeldet tae

Fjern ikke støttende grene (A) før træet er savet i laengder (Fig. 12).

10.8.3 En stamme, der ligger på jorden

Kontroller at du har et godt fodfeste og star overst pa skrænten i forhold til stammen, nr du saver pa skrænter.

Hvis det er muligt, bør træet understøtes sáledes, at den Ende, der saves af, ikke hviler på jorden.

Hvis stammen er understottet i begge ender, og du er nodt til at save i midten, sa lav et nedadgaende snit, som gär halvejs gennem stammen, og lav derefter undersnittet.

Dette forebygger at stammen klemmer sværdet og kæden. Kontroller at kæden ikke skærer ned i jorden, da dette hurtigt gør kæden slov. Nár du saver en stamme på en skrænt, skal du altidSTAp den overste side af skrænten.

• Stamme, der er stottet over hele dens længde: sav fra toppen, og undgå at save ned i jorden (Fig. 13a).
• Stamme, der er understottet i en ende: sav forst 1/3 a stammens diameter for neden for at undgå, at den splintres. Sav dernaest fra toppen af for at undgå klemning ved at modes med snittet fra neden (Fig. 13b).
• Stamme, der er understottet i begge ender: sav forst 1/3 af stammens diameter fra oven for at undgå splintring. Sav dernaest fra neden for at undgå klemning ved at modes med det forste snit (Fig. 13c).

Bemerk: den bedste MADE at understotte en stamme, der ligger ned, er ved at bruge en savhest. Hvis dette ikke er muligt, bør stammen hejses og understøtes med træstykker. Kontroller at stammen, der skal saves, er ordentlich understøttet.

For personlig sikkerhed og lethed ved savning er det yderst vigtigt at have den rigtige position ved vandret savning (Fig. 14).

Vandret savning:

• Hold saven i et fast greb med begge hænder og hold saven til hjre for din krop, mens du saver.
• Hold højre arm sö strakt som muligt.

Sta pa begge ben.

Forsigtig: kontroller at sværd og kæde bliver smurt ordentlich, mens saven kører.

11 VEDLIGEHOLDELS

Al service pà motorsaven, ud over de ting der er beskrevet i brugsvejledningens afsnit om vedligeholdelse, bør udføres af en fagmand.

11.1 Præventiv vedligeholdelse

Et godt præventiv vedligeholdelsesprogram med regelmæssig inspektion og pleje forlænger motorsavens levetid og forbedrer dens ydeevne. Denne vedligeholdelsesliste er en guide til sādan et program. Rengøring, justering og udskiftning af dele kan i visse tilfælde ære pækævet oftere end vist i listen.

Vedligeholdelsesliste		After hvrbrug	Efter antal timersbrug
Komponent	Handling		10	20
Skruer/møtrikker/bolte	Inspicer/stram til		V
Luftfilter	Rengør eller udskift			V
Brændstofffilter/oliefilter	Udskift		V
Tændrør	Rens/juster/udskift		V
Brændstofslanger	Inspicer	V
	Udskift som质地vidigt
Bremsekædekomponententer	Inspicer	V
	Udskift som质地vidigt

• Luftfilter: Filterelementet skal afterses og rengøres regelmaessigt. Udskiftes after behov.

Din kaedesav kræver en vintervedligeholdelse. Kontakt til det formal din lokale forhandler.

Den indeholder falgende:

• Udskiftning af taendrør
• Slibning af kæde
• Rengøring af luftfilter (Erstatning om nødvendigt)
  Rengaring afsvaerd
• Kontrol af oliepumperpe
• Grundig rennsning
• Finindstilling og kontrl

11.3 Luftfilter

Forsigtig: anvend aldrig saven Eden luftfilter. Stov og snavs suges ind motoren og beskadiger den. Hold luftfilteret rent!

Fjern kuglehandtaget (A) der holder luftfilter-coveret på plads. Fjern det overste cover (B) ved at lnsne dets skruer. Coveret kan derefter Ioftes af (Fig. 15a).
- Tag luftfilteret (C) ud af luft-boksen (D) (Fig. 15b).

• Rengør luftfilteret. Vask filteret i rent, varmt sæbevand-rens det i ren, kold vand. Lufttor filteret helt igennem.

Bemærk: det er tilradeligt at have en beholdning reservefiltre.

• Pamonter luftfilteret. Pamonter motor/luftfilter-coveret. Kontroller at spaerhage (e), spaarhage (f) og cover sidder ordentlich. Stram coverets kuglehandtag ordentlich til (Fig. 15c & Fig. 15d).

Advarsel: for at undgå forbrændinger på hænder og fingre på der aldrig udføres vedligeholdelse på saver, mens motoren er varm.

11.4 Brændstofffilter

Fjern braendstofdaekslet.
- Buk et stykke staltrad (el. Lign.) Sā det har en krog for enden.
- Før traden ned i tankens abning og fã brændstofslangen pa krogen. Hiv slangen forsigtigt op mod tankens abning, indtil du kan na den med dine fingre.

Bemærk: træk ikke slangen helt op af tanken.

• Loft filteret (A) ud af tanken (Fig. 16).
• Traek filteret af med en rotationsbevægelse. Smid filteret ud.
  Pamoner et nyt filter. Sæt filteretsende i tankens abning. Kontroller at filteret sidder i tankens nederste hjørne. Brug, om nødvendigt, en lang skruetrækker til hjælp for at fø filteret pa plads
• Fyld tanken med friskt brændstof / olieblanding. Se i afsnittet om brændstof og smørelse. Skru brændstofdækslet på.

11.5 Gnistkaerm

Bemerk: en tilstoppet gnistskarm reducerer motorens ydeevne markant.

• Afmonter de to bolte (A) og træk lyddæmperen ud (Fig. 17a).
  Fjern de to skruer, som holder skaarmen. (C) (Fig. 17b).
  Smid den brugte gnistskarm ud (D) og pamonter en ny.
• Genmonter lyddaemperens komponenter og genmonter lyddaemperen til cylinderten. Stram den ordentligt til.

11.6 Taendrør

Tryk stopknappen ned.
Fjern kuglehandtaget (A) der holder luftfilter-coveret på plads, fjern det øverste cover (B) ved at løsne skruerne, der holder det. Coveret kan herefter løftes af (Fig. 18a)
- Afbryd derefter ledningsforbindelsen (C) fra tændrøret (D) ved at trække og rotere på samme tid (Fig. 18b).
- Afmonter taendrøret med en taendrørstopnøgle.
- BRUG IKKE ANDET VÆRKTØJ TIL DETTE FORMAL.

• Kontroller elektrodemellemrummet med kablets foler og sæt mellermrummet til 0,635 mm. Hvis nødvendigt.

Pamoner et nyt taendrør

Bemerk: der skal udskiftes med et modstandstændrø

Bemerk: gnisttændingssystemet overholder alle ice-forskrifter (interference-causing equipment).

11.7 Karburatorjustering

Karburatoren er fabriksindstillet til optimal ydelse.

Hvis yderligere justeringer er nadvendige, skal du indlevere din enhed til naermeste kvalificeret servicetekniker.

12 MAINTENANCE

12.1 Vedligeholdelse af sværdet

Det er pakrævet at smøre sværdets kædehjulskant (skinnen, der støtter og holder savkæden) regelmæssigt. Det er vigtigt, at vedligeholde sværdet ordentligt, som det er forklaret i dette afsnit, for at det fungerer optimalt.

1. Afmonter savkaeden (1) og sværdet (2) ved at følge instruktionerne under "Montering af motorsav" i omvendt rækkefolge.
2. Fjern savsmuld fra sværdrillen og smoreporten med en lille skruetrækker, sonde (medfolger ikke) (se fig. O), eller trykluft.
3. Undersøg spidsen på sværdet og kædehjulet. Smør tandhjulet med en egnet vedligeholdelsessspray.
4. Fjern grater, vend aller udskift sværdet after behov.

12.2 Smoring af kaedehjulskant

Forsigtig: kædehjulskanten på din nye sav er allerede blevet smurt på fabrikken. Hvis kædehjulskanten ikke bliver smurt, som det forklares herunder, vil det resultere i)darylig ydelse og kortslutning, hvilket gør Produktgarantien ugyldig.

Det anbefales, at kædehjulskanten smores for hver 10 timers brug ell er en gang om ugen alt after, hvadkommen Först. Rengør altid sværdets kædehjulskant grundigt, ffor den smores.

Smorpingsværktogj:

Det anbefales, at bruge en smorekande (valgfri) til at tilfore fedtstof til sverdets kædehjulskont. Smorekanden er udstyret med en naltangskant, som er ndvendig for at opnä en effektiv pasmoring af fedtstof på kædehjulskonten.

Pasmoring af kaedehjulskanten:

Adversel: brug altid arbejdshandsker nár du arbejder med sværdet og kæden.

Tryk pa stopkontakten.

Bemerk: det er ikke nødvendigt at fjerne savkæden for at smøre sværdets kædehjulskant.

• Rengør kædehjulskanten
• Sæt smørekandens naltangskant ind i smorehulleit og sprøjt fert ind indtil det ses pa yderkanten af kædehjulet (Fig. 20).
• Roter savkaeden med handkraft. Gentag smoringsprocessen indtil hele kaedehjulskanten er blevet smurt.

12.3 Vedligeholdelse af sværdet

De feste problemer med sværdet kan undgås, his motorsaven vedligeholds ordentigt. Utilstrækkelig smøring af sværdet og brug af saven med en kæde, der sidder for stramt nedslider sværdet hurtigt. For at reducere sliddet på sværdet anbefales det at folge vedligeholdelsessprocedurerne for sværdet.

Advarsel: brug alto beskyttelseshandsker ved vedligeholdelsesoperationer. Udfor ikke vedligeholdelse på maskinen, mens motoren er varm.

12.4 Slibning af kaeden

Slibning af kæden kræver specielt værktøj for at sikre, at skæretøjt slibes ved korrekt vindel og dybde. Hvis man ikke er en erfaren motorsavsbruger, anbefaler vi, at kæden slibes professionelt hos denærme fagmand. Vi anbefaler uerfarne brugere, at de fár kæden slebet af en autoriseret fagmand.

Advarsel: hvis kæden ikke er slebet ordentligt, er der større fare for tilbageslag.

• Brug følgende værktøj til silibning af kæden:

-rundkaedofil
- fil med blyindfatning
- kalibermål til kæden.

Dette værktøj kan købes i specialbutikker.

• For at fá velformede savsmulddartikler skal kæden ære skarp. Hvis der forekommertraegt pulver under savningen, skal savkaeden slibes.

Advarsel: alle skæretænder skal ∀ere lige lange. Hvis de har forskellige længder, kan saven risikere at køre ujævnt og endda knække.

• Tænderne skal være mindst 4 mm. Lange. Hvis de er kortere end dette, skal savkæden kasseres.
• Taendernes vinkler skal følges.
  For at slide kaeden skal filen blot rives 2-3 gange fra indersiden og ud.

Advarsel: after 3-4 slimninger af skæretænderne skal savkæden slibes hosen autoriseret fagmand. Her vil kædens dybdebegrænsning øgså blive slebet, hvilket giver saveafstanden.

Kædeslibning

Kaedespaendingen afhanger af modellen (Fig. 21).

	POWXG1022
Kaededeling	3/8"
Kaededybde	0,050"

Slib kæden med en rund 4 mm fil mens du bruger beskyttelseshandsker. Skæretænderne skal altid files med udadgående ryk (Fig. 22). Vis hensyn til værderne angivet i Fig. 21. Efter slibningen skal alle skæretænder have den samme længde og bredde.

Advarsel: en skarp kæde producerer veldefinerede spaner. Nár kæden begynder at producere savsmuld, er det på tide at den bliver slebet.

For hv er 3-4 sibniger af skaretendne skal hjden pa dybdemale kontrolleres, og hvis det er nodvendigt, skal de gores minre med den medleverede fladfil og skabelon (valgfri), derefter afrundes det forreste hjørne (Fig. 23).

Advarsel: det lige sa vigtigt at justere dybdemålene, som det er at slibe kæden ordentlich.

12.5 Sveerdet

Sværdet bør vendes for hver 8 arbejdstimer for at sikre, at det slides ens overalt. Hold sværdets fordybning og smørehullet ren med en dybderenser (valgfri) (Fig. 24).

Advarsel: pamonter aldrig en ny kæde på et slidt kædehjul eller enselvindstillelig ring.

Svardslid - vend sværdet regelmæssigt (for eksempel for hver 5 timers brug) for at sikre, at det slides lige meget i toppen og i bunden.

Olierender -sværdets olierender skal rengøres for at sikre en ordentlig pasmøring af sværd og kæde under brug.

Bemærk: olierendernes tilstand kan nemt kontrolleres. Hvis renderne er tome, vil kæden automatisk sprejte olie i dem få sekunder after at saven startes. Saven er udstyret med et automatisk olieringssystem.

12.6 Vedligeholdelse af kaden

Kædestramning:

Kontroller kaedens stramning regelmæssigt, og juster den sa tit det er nødvendigt, for at kaeden sidder tæt om sværdet, men dog stadig sa løst, at den kan roteres ved händkraft.

Tilkoring af ny savkæde:

Nye kæder og sværd har brug for at blive justeret after sa lidt som 5 snit. Dette er normali tilkøringsperioden, og intervallet mellem fremtidige justeringer øges hurtigt.

Advarsel: der ma aldrig fjernes mere end tre led fra kæden, da dette kan beskadige kædehjulet.

POWXG1022 DA

Smoring af kaeden:

Kontroller at det automatiske olieringssystem altid virker ordentigt. Olietanken skal altid vaere fyldt med kae-, svard- og kaedehjulsolie af høj kvalitet.

Tilpas pasmoring af svard og kede under brug er ndvendigt for at minimere friktionen med sverdet.

Sværd og kæde må aldrig mangle smøreolie. Hvis saven bruges uten eller med for lidt olie vil det nedsette savningseffektiviteten, afkorte savkædens levetid, gore kæden sløv hurtigt og.fore til ekstra meget slid på svædet på grund af overophedning. Mangel på olie ses ved røg og /eller misfarvning af svædet.

Kædeslibning:

Hvis man ikke er en erfaren motorsavsbruger, anbefaler vi, at kæden silbes professionelt hos denærneste fagmand. Hvis du selv vil spline kæden, kan det specielle værktøj kæbes i specialbutikker. Vi anbefaler uerfarne brugere, at de fär kæden slebet af en autorisert fagmand

13 TEKNISKE DATA

Cylinderkapacitet	45 cc
Rotationshastighed	10.000 min-1
Kædehastighed	22 m/s
Karburatortype	Walbro
Tændrørstype	Champion
Kædetype	Oregon
Skærelængde	450 mm
Motoreffekt	1,8 kW
Sværdtype	Oregon
CDI-tænding	Ja
Reguleret olietilførsel	Ja
Krumtapmotor	Komplet
E10-brændstofsikker	Ja
Nem startsystem	Ja
Motortype	2-takt
Brændstofblandingsforhold	1:40
Brændstoftankens kapacitet	580 ml
Olietankens kapacitet	250 ml
Højeffektmotor	Ja
Luftfiltersystem med lang levetid	Ja
Tilbageslagsreduktion	Ja
Vibrationsreducerende system	Ja
Primer	Ja
Hurtigstop	Ja
Gaslås med sikkerhedsudløser	Ja
Stødabsorbering.	Ja
Sværdskærm med automatisk bredse	Ja
Automatisk kædesmøring	Ja
Automatisk choker-deaktivering	Ja

Automatisk smoring

Ja

14 STØJ

Stojemissionsværdier er mål't i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA 96 dB(A)

Lydeffektniveau LwA 114 dB(A)

BEMAERK:brug horeværn nár lydtrykket er over 85 dB(A).

aw (Vibrationsniveau):

8,5 m/s²

K = 1,5 m/s²

15 OPBEVARING AF MOTORSAV

Advarsel: en motorsav ma ikke opbevares i mere end 30 dage, uden at følgende procedurer følges. Hvis en motorsav skal opbevares i mere end 30 dage, kræver det opbevaringsvedligeholdelse. Hvis disse anvisninger ikke følges, vil det resterende brændstof i karburatoren fordampe, hvilket afterlader gummiagtige aflejringer, som kan give startproblemer og före til omkostningsfulde reparationer.

Fjern brandstofdakslet langsomt for at frigore det pres der matte vare i tanken. Drae derefter tanken forsigtigt.
- Start derefter motoren og lad den køre indtil saven stopper. Dette fjerner brændstof fra karburatoren.
Lad motoren kole af (ca. 5 min.)
- Afmonter taendrøret med en taendrørsnøgle.
- Hæeld en teske 2-taktsolie ned i forbrændingskammeret. Træk langsomt i startsnoren adskillige gange SSE olien overdækker de interne komponenter. Udskift tændrøret (Fig. 19).

Bemærk: motorsaven skal opbevares pa et tort sted og væk fra mulige antændelseskilder sasom ovne, varmtvandsopvarmere o. lign.

• Afmonter tændrøret.
• Træk hurtigt iændrøret for at fierne overskydende olie fra forbrændingskammeret.
• Rengør tændrøret og indstil det med det korrekte mellemrum eller pamonter et nyt tændrør med det korrekte mellemrum.
• Klargør motorsaven til bruq.
• Fyld tanken op med ordentligt brændstof / olieblanding. Se i afsnittet om brændstof og smørelse.

16 FEJLFINDING OG -LØSNINGER

PROBLEM	MULIG LØSNINGER	FEJLRETNING
Saven vil ikke starte eller starter, men kører ikke.	Forkerte opstartsprocedurer. Forkert karburatorindstilling Beskidt tændrør. Tom brændstoftank. PrimerenBVkke ityckket nok.	Følg instruktionerne i betjeningsvejledningen Få karburatoren indstillet af en autoriseret fagmand. Rengør/indstil mellemrummetEller udskift tændrørret. Fyld korrekt blandet brændstof på tanken.
Saven starter, men motoren kører for lav kraft.	Brændstofffilteret er tilstoppet. Händtaget stär forskert. Beskidt gnistskærm Beskidt luftfilter. Forkert karburatorindstilling	Udskift brændstofffilteret. Sæt händtaget i run/kør-positionen. Udskift gnistskærmen. Afmonter, rengør og genmonter filteret. Få karburatoren indstillet af en autoriseret fagmand.
Motoren hakker.	Forkert karburatorindstilling Tilstoppet luftfilter. Olien er for gammad erler ergressive blandet rigtigt.	Få karburatoren indstillet af en autoriseret fagmand. Udskift erller rengør luftfilteret. Dæn brændstoffkanten og pafyld friskt brændstof.
Ingen kraft underbelastning	Forkert karburatorindstilling. Olien er for gammad erler ergressive blandet rigtgt. Tilstoppet luftfilter. Beskidt tændrør.	Få karburatoren indstillet af en autoriseret fagmand. Dæn brændstoffkanten (se afsnittet om opbevaring)/pafyld frisk brændstoffblanding. Udskift erller rengør filteret. Udskift erller rengør tændrørret
Uregelmæssig kørsel.	Tændrørsmellemrummet ergressive justeret ordentligt. Tilstoppet gnistfanger. Beskidt luftfilter.	Rengør/indstil mellemrummetEller udskift tændrørret. Rengør erller udskift ginstfangeren. Rengør erller udskift luftfilteret.
Stor røgafgivelse.	Forkert karburatorindstilling Forkert brændstoffblanding.	Få karburatoren indstillet af en autoriseret fagmand. Brug korrekt blandet brændstof (blandingsforhold 40:1)

17 GARANTI

• Produktet dækkes af garanti i en periode på 36 maneder fra den forste købers købsdato.
  Denne garanti dækker alle materiale- og produktionsfejl. Den omfatter ikke: Dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik eller tilbehør sasom knife, opsamlingsposer, luftfiltre osv., beskadigelseller defekter som fælge af misbrug, ulykke erlerændring ellerransportomkostninger.
• Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer mag kun udfores af et autoriseret kundeservicecenter til Powerplus-værktjoer.
  Du kan altid fã mere information pã tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

POWXG1022 DA

• Ligeledes kan der ikke forlanges erstatning under nærveerende garanti, hvis skaden på apparatet er opstæt som fjge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt aller ved grov uagtsomhed), upassende anwendelse (brug til formal som apparatet ikke er egnet til), ukOMPETENT brug (sasom ikke at respekttere instrukserne i denne vegledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan/DD fre til forlangelse af garantiperioden ellertpabegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  Apparater ellde, som udskiftes under garantien, bliver Varo NV's ejendom.
  Vi forbeholder os retten til at afvise alle krav, hvis kobet不信ke kan bekraeftes, ellr his det er tydeligt, atprodukter icke har varet behoigt vedligeholdt. (rene udluftningsabninger, regelmessig service af kulborster,...)
  Kobskvitteringen skal opbevares som bevis pa kobsdatoen.
• Det samle de værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for encheden)ammen med købsdokumentation.

18 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig在这方面.

19 KONFORMITETSERKLÄERING

C E

VARO N.V - Joseph Van Instraat 9 - BE2500 Lier - Belgien, erklærhermed, at

Apparatbeskrivelse: K/EDESAV 452 cc - 450 mm

Varemaerke: POWERplus

Varenummer:POWXG1022

er i overensstemmelse med de vaesentlige krav og andre relevante bestemmelse i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver u autoriseret modifikation af apparatet uyldiggør dette erklæring.

EU-direktiver (herunder eventuelle tillaeg frem til datoen for undertegtelsen):

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA 109dB(A) / 114dB(A)

Harmoniserede europaeiske standarder (herunder eventuelle tillag frem til datoen for undertegnelsen):

EN11681-1:2011

EN ISO 14982:2009

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove

Regulatory Affairs (afdelingen for juridiske anliggender) - Compliance Manager

01/07/16

POWXG1022 CS

1 OBLASTPOUZITI 4
2 POPIS (OBR. A) 4
3 SEZNAM OBSAHU BALENI 5
4 SYMBOLY 6
5 BEZPECNOST 6
6 BEZPECNOSTNI UPOZORNENI TYKAJICI SE ZPETNEHO RAZU7
7 BEZPECNOSTNI UPOZORNENI OHLEDNE BENZINU 8
8 MONTAZ 8
8.1 Montážni nastroje.. 8
8.2 Montážni požadavky 9
8.3 Instalace vodici liesty / piloveho rotezu / krytu spojky 9
8.3.1 Montáz ozubeného dorazu (13) 9
8.3.2 Montaz vodicí lišty: 9
8.3.3 Instalace pilového rétézu. 9
8.3.4 Seirzeni naputip piloveho retezu 10
8.3.5 Seirzeni piloveho retezu: 10
8.3.6 Mechanicky test retezové brzdy 11
8.3.7 Zkouška rétězové brzdy: 11
9 PALIVO A MAZIVA 11
9.1 Palivo 11
9.2 Michani paliva 12
9.2.1 Symboly paliv a maziv. 12
9.2.2 Tabulka palivovych smesi 12
9.2.3 Dopurocenpaiva 12
9.2.4 Doplnovani paliva 12
9.3 Retezovy olej 12
9.3.1 Mazání rětezu a listy 12
9.3.2 Doplnovani retezového oleje 13
10 PROVOZ 13
10.1 Kontroly prd spustenim motoru (obr. 8) 13

POWXG1022 CS
