NAVODILA ZA UPORABO POWXG1022 PowerPlus

12.4 Broušeni Řežtu:

10.2 Zagon motorja 13
10.3 Znova zaenite topel motor 13
10.4 Zaustavitev motorja (slika 9f) 13
10.5 Preskus delovanja verižne zavore 14
10.6 Mazanje zagine verige/meça 14
10.7 Samodejno oljenje 14
10.8 Splośna navodila za zaganje 15
10.8.1 Sechnja 15
10.8.2 Odstranjevanje vej 16
10.8.3 Razrezovanie 16
10.8.4 Razrezovanje s pomočjo koze 16
10.8.5 Nasadne konice 17
11 NAVODILA ZA VZDRJEVANJE 17
11.1 Preventivno vzdrževanje 17
11.2 Zimsko vzdhrževanje 17
11.3 Zračni filter 18
11.4 Filter za gorivo 18
11.5 Zaslon varovala pred iskrenjem 18
11.6 Vzigalna svecka 19
11.7 Nastavitev uplinjaca 19
12 VZDRZEVANJE 19
12.1 Vzdrževanje meča 19
12.2 Mazanje zobnika na konici meca 19
12.3 Vzdrževanje meča 20
12.4 Ostrenje verige 20
12.5 Meč. 21
12.6 Vzdrrzevanje verige 22
13 TEHNIČNI PODATKI 23
14 HRUP 24
15 SHRANJEVANJE VERIŽNE ZAGE 24
16 ODPRAVLJANJE TEZAV 25

17 GARANCIJA 25
18 OKOLJE 26
19 IZJAVA O SKLADNOSTI 27

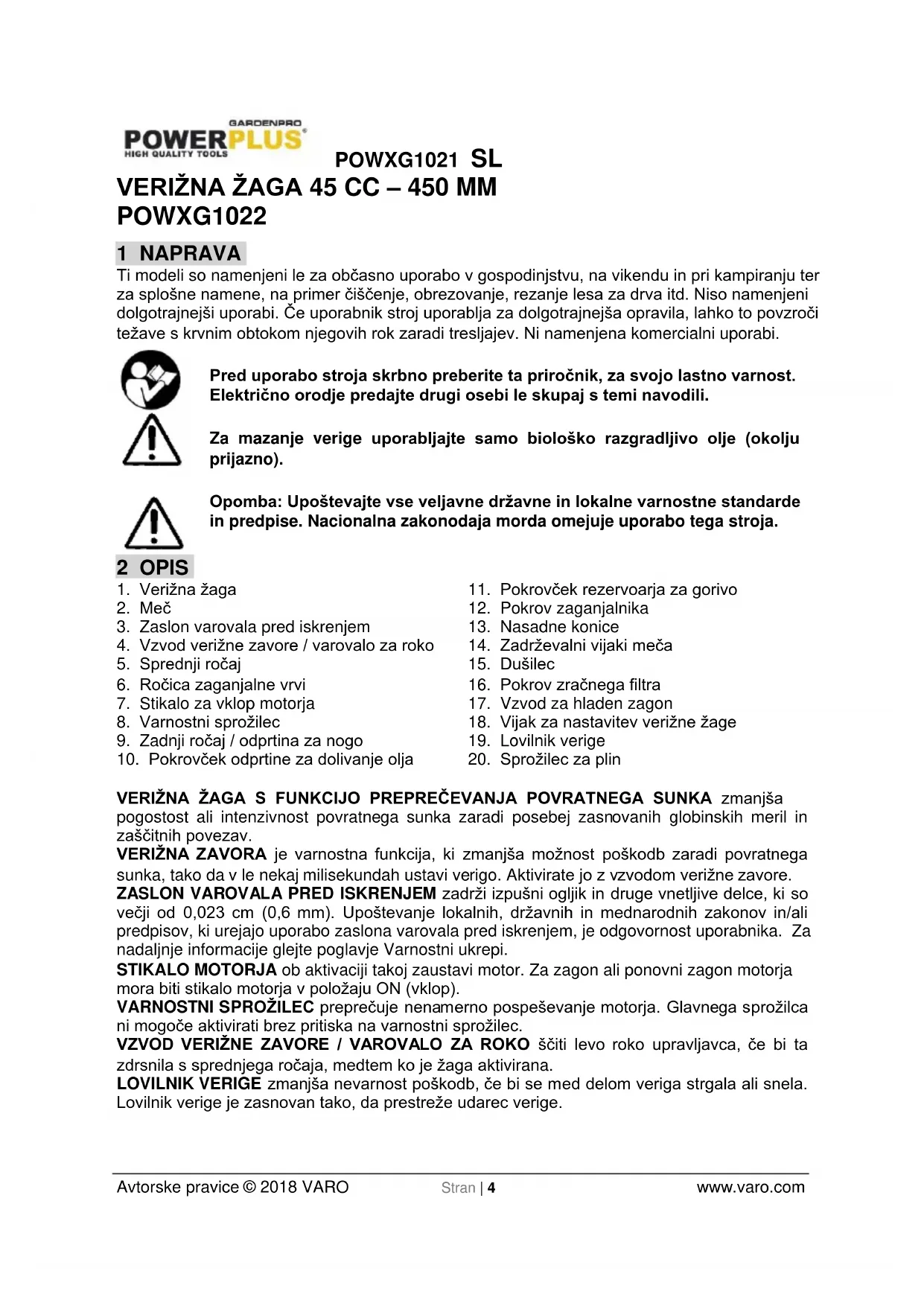

VERIŽNA ŽAGA 45 CC - 450 MM POWXG1022

1 NAPRAVA

Ti modeli so namenjeni le za obcasno uporabo v gospodinjstvu, na vikendu in pri kampiranju ter za splošne namene, na primer cisčenje, obrezovanje, rezanje lesa za drva itd. Niso namenjeni dolgotrajnej.si uporabi. Če uporabnik stroj uporablja za dolgotrajnej.si opravila, lahko to povzroci težave s krvnim obtokom njegovih rok zaradi tresljajev. Ni namenjena komercialni uporabi.

Pred uporabo stroja skrbno preberite ta priročnik, za svojo lastno varnost. Elektricno orodje predajte drugi osebi le skupaj s temi navodili.

Za mazanje verige uporabljajte samo biolosko razgradljivo olje (okolju prijazno).

Opomba: Upostevajte vse veljavne državne in lokalne varnostne standarde in predpise. Nacionalna zakonodaja morda omejuje uporabo tega stroja.

2 OPIS

1. Verižna Žaga
2. Mec
3. Zaslon varovala pred iskrenjem
4. Vzvod verižne zavore / varovalo za roko
5. Sprednji ročaj
6. Ročica zaganjalne vrvi
7. Stikalo za vklop motorja
8. Varnostni sprozilec
9. Zadnji ročaj / odprtina za nogo

10. Pokrovček odprtine za dolivanje olja

11. Pokrovček rezervaorja zaGORivo

12. Pokrov zaganjalnika
13. Nasadne konice
14. Zadrzevalni vijaki meça
15. Dusilec
16. Pokrov zračnega filtra
17. Vzvod za hladen zagon
18. Vijak za nastavitev verižneŽage
19. Lovilnik verige
20. Sprozilec za plin

VERIŽNA ŽAGA S FUNKCIJO PREPREČEVANJA POVRATNEGA SUNKA zmanjsa pogostost ali intenzivnost povratnega sunka zaradi posebej zasnovanih globinskih meril in zašcitnih povezav.

VERIŽNA ZAVORA je varnostna funkcija, ki zmanjsa možnost poskodb zaradi povratnegasunka, takao da v le nekaj milisekundah ustavi verigo. Aktivirate jo z vzvodom verižne zavore.

ZASLON VAROVALA PRED ISKRENJEM zadrži izpušni ogljik in druge vnetljive delce, ki so vecji od 0,023 cm (0,6 mm). Upostevanje lokalnih, državnih in mednarodnih zakonov in/ali predpisov, ki urejajo uporabo zaslona varovala pred iskrenjem, je odgovornost uporabnika. Za nadalinje informacije glejt peoglavje Varnostni ukrepi.

STIKALO MOTORJA ob aktivaciji takoj zaustavi motor. Za zagon ali ponovni zagon motorj mora biti stikalo motorja v položaju ON (vklop).

VARNOSTNI SPROZILEC preprecuje nenamerno pospeševanje motorja. Glavnega sprožilca ni mogoce aktivirati brez pritiska na varnostni sprožilec.

VZVOD VERIŽNE ZAVORE / VAROVALO ZA ROKO šciti levo roko upravljavca, Če bi ta zdrsnila s sprednjega ročaja, medtem ko jeŽaga aktivirana.

LOVILNIK VERIGE zmanjsa nevarnost poskodb, ce bi se med delom veriga strgala ali snela. Lovilnik verige je zasnovan takto, da prestreze udarec verige.

POWXG1022 SL

OPOMBA: Dobro se beznanite z zhago in njenimi deli.

OPOZORILO! Pazite se povratnega sunka. Verižno Žago med delom trdno držite z obema rokama. Pred delom z verižno Žago zaradi lastne varnosti preberite in si zapomnite varnostna navodila v nadaljevanju tega priročnika. Nepravilna uporaba lahko povzroci hude telesne poskodbe.

OPOZORILO! Pri uporabi bencinskih orodij je treba zmeraj uposteovati osnovne varnostne ukrepe za zmanjsanje nevarosti hudih telesnih poškodb in/ali poškodb naprave.

3 SEZNAM VSEBINE PAKETA

• Odstranite ves embalazni material.
• Odstranite preostalo embalazo in morebitne listke z navodili.
  Preverite, ali se v škatli nahajajo vsi deli z zgornjegaseznama.
  Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, elektrichem vticu in vsei ostali opremi.
• Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalmem systemdu za ravnanje z odpadki.

OPOZORILO: embalžni material ni igrača! Otrokom ne dovolite igre s plasticnimi vrečkami! Obstaja nevarnost zadusitve!

1xVERIZNAZAGA45CC-450mm
1x priročnik
2xveriga
1xvodilo
1 xPokrov meca
1x kliuc za vzigalno svecko
1 x prazna posoda

Če kateri del manjka ali je poskodovan, se obrnite na svojega prodajalca.

4 SIMBOLI

V tem priročniku in/ali na stroju so uporabljeni naslednji symboli:

	Pred uporabo preberite priročnik.		Nosite rokavice.
	Pri uporabi naprave je treba vedno nositi zašcitna očala, da se zašcitite pred letečimi predmeti, in zašcitoto za ušesa, na primer primer zvočno izolirano čelado, da bi zašcitili svoj sluh. Če upravljavec dela na območju,		Priporočamo uporabo zašcitnih Čevljev.
			Preverite, ali je verižna zavora izključena! Za zagon povlecite varovalo/verižno zavoro nazaj.

POWXG1022 SL

kjer obstaja nevarnost padanja predmetov, je treba nositi tudi varnostno celado.

Opozorilo na nevarnost: nevarnost telesnih poškodb in nevarnost poškodb naprave.

5 VARNOST

• Zage NE upravlajte z eno roko. Zaradi enoročne uporabe lahko pride do Hudih telesnih poskodbe upravlavca ali drugih lijudi v blizini. Verižno Žago je treba uporabljati z obema rokama.
  Verižne Žage NE uporabljajte, kot ste utrujeni, pod vplivom drog, alkohola ali zdravil.
• Uporabljajte zašcitno obutev, tesno prilegajoco se obleko, zašcitne rokavice in pripomočke za zašcito oci, sluha in glave.
• Pri ravnanju z gorivom bodite previdni. Da bi se izognili požaru, pred zagonom motorja verižnoŽago odnesite vsaj 3 m od mesta, kjer ste dolivali gorivo.
• Drugim osebam NE dovolite, da se med zaganjanjem ali uporabo zaage zdrujejo v njeni blizini. Na delovno obmoce je ne dovolite vstopati ljudem ali zivalim.
• Z zaganjem NE začnite, dokler nimate dobro vidne delovne povrsine, stabilnega oprijema za noge in načrtovane poti umika pred padajocim drevesom.
• Ko je motor v teku, seŽagini verigi ne priblizujte z nobenim delom telesa.
• Preden zazenete motor se prepričajte, da se veriga nicésar ne dotika.
• Motorno zago nosite le, ko je motor zaustavljen in sta meč in veriga obrjena nazaj, dušilec pa proč od telesa.
  NE uporabljaje veriJane zage, ki je poskodovana, nepravilno nastavljena ali ni v celoti in trdno sestavljena. Prepriajte se, da se veriga ob sprostitvi glavnega sprozilca zaustavi.
• Preden verižno Žago odložite, izklopite motor.
  Pri Žaganju tankega grmičevja in poganjkov bodite previdni, sj se lahko tanke veje ujamejo v verigo in zamahnejo proti vam ali pa zaradi njih izgubite ravnotežje.
• Pri rezanju veje, ki je pod napetostjo, bodite pozorni na povratni zamah, da vas ne bi veja udarila, ko lesena vlakna prežagate.
  Roçaje vzdřujte suhe in Čiste ter brez sledov olja ter meşanine goriva.
  Verižno zago uporabljaje le na dobro prezračenih mestih.
  Verižne zage NE uporabljajte, medtem ko ste na drevesu, Če niste za to bili posebej usposobljeni.
• Vsakrsne servisne posege, razen tistih, ki so opisani v navodilih za varnost in vzdrrzevanje uporabniiskega prirocnika, mora izvesti strokovno osebje servisne delavnice.
  Pri prevazanju verizne zage na mec namestite ustrezniPokrov.
  Verižne zage NE uporabljajte blizu ali v okolici vnetljivih tekocin ali plinov, tudi ce se nahajajo zunaj. Lahko bi prislo do eksplozije ali požara.
  Med tem, ko je motor v teku, ne polnite rezeroarja za gorivo in posode za olje in zage na mazite.
  UPORABITE USTREZNO ORODJE: Zagajte samo les. Verižne zage ne uporabljaje nenamensko. Verižne zage ne uporabljaje na primer za rezanje plastike, zidakov ali negradbenih materialov.
• Pred prvo uporabo mora uporabnik prestati praktično usposabljanje o uporabi veriznežage in zašitne opreme s strani izkušenega uporabnika.
  Zage NE poskušajte držati z eno roko. Povratnih sil ne bi mogli nadzirati in bi lahko izgubili nadzor nad Žago, kar lahko povzroči zdrs ali odboj meča in verige ob vaš ud ali obdelovanca.

POWXG1022 SL

• Verižne Žage nikoli ne zaganjajte v zaprtih prostorih. Takoj, ko zaženetete motor na notranje izgorevanje, verižna Žaga ustvarja strupene izpušne pline, ki so lahko brez barve in vonja. Ta izdelek lahko ustvarja prah, meglico in dim, ki vsebujejo kemikalije, za katere je znano, da povzroćajo reproduktivno škodo. Bodite pozorni na škodljivi prah, meglico (kot sta nthr. prah od Žaganja ali oljna meglica) in se ustrezno zašcitite.
• Nosite rokavice in poskrbite, da boste imeli roke tople. Dolgotrajna uporaba verižne Žage upravljavca izpostavi tresljajem, ki lahko povzroćijo bolezen belih prstov. Tveganje za to lahko zmanjsate z noosenjem rokavic in takto, da poskrbite, da boste imeli roke tople. Če se pojavci kateri od simptomov belih prstov, takoj poïšcite zdravniško pomoc.
• Nasadne konice zasadite neposredno za predvideno šcetino reza in zagajte okrog te točke. Nasadne konice se bodo obračale okrog debla.
• Uporabnik lahko sam zamenja samo verigo, mec in svečko. Vedno poskrbite, da jih boste nadomestili z ustreznimi nadomestnimi deli, kot je navedeno v specifikacijah priročnika.

6 VARNOSTNA NAVODILA GLEDE POVRATNEGA SUNKA

Do POVRATNEGA SUNKA lahko pride, ko se KONICA meça dotakne predmeta ali ce se zagani les zapre in pri tem pripre verigo.

V nekaterih primerih lahko stik s konico povzroci izjemno hiter povratni sunek in mec odbije navzgor in nazaj proti upravljavcu.

PRIPRTJE verige v SPODNJEM DELU meça Iahko zago POTEGNE naprej, stran od upravljavca.

PRIPRTJE verige v ZGORNJEM DELU meça laho zago hitro POTISNE nazaj, proti upravljavcu.

Oba dogodka lahko povzročita, da boste izgubili nadzor nadŽago, kar lahko vodi v hude telesne poškodbe.

• Z osnovnim razumevanjem povratnega sunka lahko zmanjsate ali odpravite element presenečenja. Če vasŽaga preseneti, lahko do prispeva k nasreči.
• Ko motor deluje,Žago vedno Čvsto držite z obema rokama - desno na zadnjem in levo na sprednjem ročaju. Za ročaja verižne Žage držite Čvsto, takao da ju oprimete s palcem in vsemi prsti. Čvst oprijem vam bo pomagal zmanjsati povratni sunek in ochriniti nadzor nad Žago. Žage ne spustite.
  Preverite, ali na območju, kjer Žagate, ni ovir. Ne pustite, da bi se konica meça dotaknila debla, veje ali katere koli druge ovire, ob katero bi lahko zadeli med delom z Žago.
  Zagajte pri visokem stevilu vrtljajev motorja.
• Ne stegujte se prekomerno in neŽagajte nad visino svojih ramen.
• Upostevajte proizvajalceva navodila za ostrenje in vzdrrzevanje verizne zage.
• Uporabljajte samo nadomestne meche in verige, ki ustrezajo specifikacijam proizvajalca, ali enakovredne.

OPOMBA: Verižna Žaga s funkcijo preprečevanja povratnega sunka je Žaga, ki ustreza varnostnim standardom za povratni sunek.

OPOZORILO: Povratni sunek lahko povzroci nevarno izgubo nadzora nad verižno zago in povzroci hude ali smrtne poskodbe upravljavca ali kogar koli, ki stoji blizu. Bodite vedno pozorni. Povratni sunek zaradi rotacije in zaradi priprtja predstavljata dve veliki nevarnosti pri delu z verižno zago in sta glavni vzrok vecine nesreč.

POWXG1022 SL

Pazite na:

• Povratni sunek zaradi rotacije (slika 2a)

A = pot povratnega sunka
B = odzivno območie povratneqa sunka
- Odziv s potiskom in potegom (povratni sunek zaradi priprtja), a = poteg (slika 2b)
B = trden predmet
C = potisk

Če se verižna Žaga med rezanjem ne potopi, lahko mec začne skakati ali pa ga nevarno zanaša po povrsini hloda ali veje, kar lahko vodi v izgubo nadzora nad verižno Žago. Zanašanje preprećite ali zmanjsate, takao da verižno Žago držite z obema rokama in poskrbite, da Žaga napravi zarezo, v katero boste zažagali.

7 VARNOSTNA OPOZORILA ZA BENCIN

OPOZORILO: Pri ravnanju z gorivi bodite izredno previdni. So vnetljiva, njihovi hlapi pa eksplozivni.

Upostevati je treba naslednje:

• Uporabljaite le odobreno posoto za gorivo.
• Ko je motor v teku, ne odstranjujtePokrova posode za gorivo in ne dolivajte goriva.

Pustite, da se sestavni deli izpuha pred dolivanjem ohladijo.

• Ne kadite.
• Ne polnite naprave v zaprtih prostorih.
  Stroja in posod za gorivo ne shranjujte v prostorih, kjer je prisoten odprt plamen, na primer vodni grelec.
• Ce se je gorivo polilo, ne zaganjaje motorja, temveč stroj pred zagonom prestavite proc od politega mesta.
• Po dolivanju goriva zmeraj znova namestite in dobro zategnitePokrovcek rezervaorja za gorivo.
• Ce je treba rezervoor za gorivo izprazniti, to napravite na prostem.

8 SESTAVLJANJE

Opomba: spodaj navedeni ukrepi se lahko nekoliko razlikujejo gledo na model, ki ga imate.

8.1 Orodje, ki ga potrebujete pri sestavljanju

Za sestavljanje verizne zage boste potrebovali to orodje:

• Kombinirani ključ-izvijač (iz prilozěnega kompleta).
• Debele delovne rokavice (niso priložene).

POWXG1022 SL

8.2 Zahtve za sestavljanje

Opozorilo: motorja ne zaganjaje, dokler naprave ustrezno ne prijavite.

Pri novi verižni Žagi je treba nastaviti verigo, napolniti rezervaar za gorivo z ustrezno mešanico goriva in rezervaar za olje z mazalnim oljem, da jo prijavite na uporabo.

Pred delom z napravo preberite ves uporabniški priročnik. Posebej pozorni bodite na vse varnostne ukrepe.

Uporabniški priročnik je referenčni vodnik, v katerem boste našli splošne informacije o sestavljanju, uporabi in vzdřeovanjuŽage.

8.3 Namestitev meča / verige /Pokrova sklopke

Opozorilo: med delom zŽago vedno nosite zašcitne rokavice.

8.3.1 Namestitev nasadnih konic (13)

Najprej na sprednji del bloka motorja namestite nasadne konice (13) z dvema pritrdilnama vijakoma (prilozenima). Konice morajo biti obrnjene navzgor.

8.3.2 Namestitev meça:

Poskrbite, da bo olje pravilno mazalo mec in verigo, zato uporabljaje le taksen mec, kot je bilŽagi privotno priložen in ki ima odprtino za dovajanje olja (A), kot je prikazano na sliki zgoraj (slika 3a).
Prepricajte se, da je rocaj verizne zavore povlecen nazaj v izklopljeni polozaj (sika 3b).
- Odstranite zadrževalne matice meča (B). OdstranitePokrov verižne zavore (C), takdo ga povlečete naravnost ven, morda boste pri tem morali uporabiti silo (slika 3c).

Opomba: plastični podložki zavrzite, namenjeni sta bili samo za potrebe prevalanja verizneŽage.

• Konec meça z luknjami nataknite na sornik meça (F). Meč povlecite nazaj proti bobnú sklopke (G), dokler se ne zaustavi (slika 3d).

8.3.3 NamestitevŽagine verige:

OPOZORILO! Pri ravnanju z zagino verigo ali njenem nastavljanju vedn onsite debele delovne rokavice.

• Verigo raztegnite v zanko, takao da bodo rezalni robovi (A) usmerjeni v smeri urnega kazalca okrog zarke (slika 4a).
• Verigo nataknite na zobnik (B) za sklopko (C). Členi se morajo umestiti med zobe zobnika (slika 4b).
• Pogonske Člene namestite v utor (D) in okrog konca meča (slika 4b).

Opomba:Žagina veriga je lahko na spodnjem delu meça nekoliko ohlapna. To je normalno.

POWXG1022 SL

• Mec povlecite naprej, tak o da bo veriga napeta. Prepriacje se, da so vsi pogonski chleni v utorih meca.

• NamestitePokrov sklope in pazite, da zatic vtaknete v spodnjo odprtino na mecu. Pazite, da veriga ne zdrsne z meca. Namestite zadrzevalno matico meca, jo z roko zategnite in sledite navodilom za nastavitev napetosti verige v ustreznom poglavju.

Opomba: pritrdilne matice meça je treba v tem koraku zategniti samo ročno, saj je trebaŽagino verigo še nastaviti. Upostevajte navodila v poglavju o nastavitvi napetostiŽagine verige.

8.3.4 Nastavitev napetostiŽagine verige

Pravilna napetost Žagine verige je izjemno pomembna in jo je treba preverjati pred vsakim zagonom in tudi med uporabo Žage.

Pravilno napetaŽagina veriga bo prispevala k boljsemu delovanjuŽage in daljišiŽiviljenjski dobi verige.

Opozorilo: pri ravnaju z zagino verigo ali nastavljanjem vedno nosite debele delovne rokavice.

8.3.5 NastavitevŽaquine verige:

• Popustite zadrževalne matice meča in jih zategnite se z rokami.

• Konico meça držite navzgor in obračajte nastavitveni vijak (A) v smeri urnega kazalca, da povećate napetost verige. Če vijak obračate v nasprotni smeri urnega kazalca, boste napetost verige popušçali. Preverite, ali je veriga pravilno nameščena po vsem meču (slika 5).

• Ko ste verigo nastavili, mec postavite s konico navpicno navzgor in dobro zategnite zadrzevalne matice. Veriga je pravilno napeta, ko se tesno ujema okrog vsega meca in jo je mogoce z rokavico vleci po mecu.

Opomba: ce je verigo težko vleči po meču ali ce se zatika, ste jo czemerno zategnili. To pomeni, da boste morali verigo nekoliko prilagoditi, kot sledi:

• Popustite zadrževalne matice meča in jih zategnite se z rokami. Popustite napetost, takao da počasi obráčate nastavitveni vijak meča v nasprotni smeri urnega kazalca. Verigo vlecite nazaj in napraj po meču. Nastavite jo tako, da jo bo mogoče prosto vleci po meču, vendar se bo še vedno tesno prilegala. Povečajte napetost, takao da nastavitveni vijak meča obráčate v smeri urnega kazalca.

• Ko je napetost Žagine verige pravilna, meč postavite s konico navpično navzgor in dobro zategnite 2 zadrževalni matici.

Pozor: nova veriga se bo raztegnila in jo bo treba nastaviti morda ze po 5 uporabah. To je za novo verigo normalno, interval med naslednjimi nastavljanji pa se bo hitro podaljsal.

Pozor: ce jeŽagina veriga prevec ohlapna ali pretesna, se bo zobnik, mec in ležaji gredi obrabljali hitreje. Ogleje si sliko 6, da seseznanite s pravilno napetostjo v hladnem stanju (A), popravljanjem napetosti v vročem stanju (B) in si jo oglejte pri vsakem nastavljanjuŽagina verige (C).

8.3.6 Mehanski preskus zgine verige

Verižna Žaga je opremljena z verižno zavoro, ki zmanjsa moznost telesnih poškodb zaradi povratnega sunka. Zavora se aktivira, Če pritisnete na njen ročaj, na primer Če bi se ob povratnem sunku roka upravljavca naslonila nanj. Ob aktivaciji verižne zavore se veriga v trenutku zaustavi.

Opozorilo: namen verižne zavore je zmanjsati moznost telesnih poskodb zaradi povratnega sunka; ne more pa zagotoviti ustrezne zašcite v primeru malomarne uporabe verižne Žage. Pred uporabo Žage in obcasno med delom vedno preverjaje delovanje verižne zavore.

8.3.7 Preverjanje delovanja verižne zavore:

• Verižna zavora je izključena (veriga se lahko premika), kadar je njen ročaj povlečene nazaj in zaklenjen na svojem mestu. Preverite, ali je zapah verižne zavore v izključenem položaju (slika 7a).
• Verižna zavora je vkljucena (veriga se ne more premikati), ko je ročaj pomaknjen naprej, zapah verižne zavore pa je v vljučenem položaju. Verige v tem položaju ne bi smelo bit mogоće premikati (slika 7b).

Opomba: ročaj verižne zavore se mora zapeti v obeh položajih. Če pri premikanju ročaja zaznate močan odpor ali Če se ročaj ne premakne v kateregá od položajev,Žage ne uporabljajte in jo takoj odnesite v popravilo na servisni center.

9 GORIVO IN MAZANJE

9.1 Gorivo

Uporablajte neosvinčeni bencin obicajnega razreda, mešan v razmerju 40:1 s motornim oljem za 2-taktne motorje. Uporablajte mešalna razmerja, navedena v razdelku o mešanju goriva v spodnj preglednici.

Opozorilo: naprave nikoli ne uporabljaje s cistim bencinom. S tem bi trajno poskodovali motor in razveljavili garancijo proizvajalca. Nikoli ne uporabite mešanice goriva, ki je stala več kot 90 dni.

Pozor: Olje za 2-taktne motorje mora biti visjega razreda za 2-taktne motorje z zračnim hlajenjem, mešano v razmerju 40:1. Ne uporabljaje olja za 2-taktne motorje s priporoćenim mesalnim razmerjem 100:1. Nezadostno mazanje lahko povzroci poškodbe motorja in razveljavi garancijo proizvajalca motorja.

9.2 Mešanje goriva

Olje vlijte v odobreni vsebnik za gorivo, sele na to pa dodajte bencin, takdo se bo ta pomešal z oljem. Vsebnik dobro premešajte, takdo ba bo mešanica enakomerna.

Pozor: Če je mazanje nezadostno, bo to razveljavilo garancijo motorja. Bencin in olje je treba mešati v razmerju 40:1.

POWXG1022 SL

9.2.1 Simboli za gorivo in mazanje

9.2.2 Preglednica s podatki za mešanja goriva

Bencin v litrih	1	2	3	4	5
Olje za 2-taktne motorje v ml	25	50	75	100	125

9.2.3 Priporočena goriva

Nekatere standardne vrste bencina so obogatene s spojinami, ki vsebujejo kisik, kot je alkohol ali eter, kar morda zahevajo lokalni predpis i o cistosti zraka. Motor jezasnovan takto, da dobro deluje z vsakim avtomobilskim bencinom, vkljucno s temi obogatenimi vrstami, pod pogojem, da upostevate zgornja razmerja za mešanje!

9.2.4 Polnjenje z gorivom

• Očistite povrsino okrogPokrova rezervaorja za gorivo in odstranite vso zagovino im umazanijo.
• Odpritre rezervoor za gorivo, takdo pamokrov odvijete v nasprotni smeri urnega kazalca.
• Napolinite ga s svezo mešanico za 2-taktne motorje in pazite, da ga NE napolnite Čezmerno.
• Ko koncate z nalivanjem gorivaPokrov vedno namestite na rezervoor za gorivo in garocno zaprite z obračaniem y smeri urnega kazalca, takdo da bo zategnien in da bo tesnil.

Pozor: Preden poskušate zagnati motor se odmaknite vsaj 3 m od mesta, kjer bi lahko bili polili gorivo in kjer bi se lahko nahajali bencinski hlapi.

9.3 Olje za verigo

9.3.1 Mazanje verte in meça

Vedno, ko dolivate gorivo, napolnite tudi rezerovoar za olje za verigo. Priporočamo uporabo našega olja za verigo in mec (preverite našo ponudbo olja). Poskrbite, da bo olje pravilno mazalo mec in verigo, zato uporabljajte le takşen mec, kot je bilŽagi privotno priložen in ki ima odprtino za dovajanje olja (A), kot je prikazano na sliki zgoraj (slika 3a). Vedno uporabljajte kakovostno olje za zobnik, ki vsebuje dodatke za zmanjsanje trenja in obrabe, ki vam bodopomagali pri preprečevanju nastajanja katrana na mecu in verigi.

9.3.2 Rezervoor napolnite z oljem za verigo

Pozor: pazite, da olja ne polijete. Temeljito očistite morebitno polito olje za verigo, tudi Če uporabljaje biolosko razgradljivega. Bodite pozorni na nevarnost zdrsa!

• Očistite povrsino okrog rezervaarja za olje za verigo in odstranite vsoŽagovino ter umazanjio.
• Odpritekovozhoarjazverigo,takodagazavrtitevnasprotnismeriurnega kazalca.
  Napolinite rezervoor s posebnim oliem za verigo. Ne napolnite prevec.
• Pokrov rezervaarja za olje za verigo takoj ponovno namestite in ga zaprite z obračanjem v smeri urnega kazalca, dokler ni dobro zategnien in ne tesni.

10UPORABA

10.1 Preverjanje motorja pred zagonom (sika 8)

OPOZORILO: Zage nikoli ne zaganajte ali uporabljaje, ce mec in veriga nista pravilno namescena.

• Rezervoor za goriyo (A) napolinite z ustrezno mešanico.
• Rezervoor za olje (B) napolnite z ustreznim oljem za verigo in meč.
  Pred zagonom se prepriçaite, da je verižna zavora (C) izkliucena.

10.2 Zagon motorja

Aktiviraite verižno zavoro (povlecite za ročaj varovala in ga vkliucite) (sika 3b).
- Za zagon Žage pritisnite na stikalo motorja (stikalo za vklop/izklop) v položaj ON (I) (sika 9a).
- Izylecite dušilko (A) do točke, kjer se zaskovi (slika 9b).
3-5-krat pritisnite na ybrizgalni mehur.
- Zago postavite na ravno trdo povrsino. Zago cvrsto drzite z nogami, kot je prikazano na sliki. 2-krat močno povlecite zaganjalnik. Opazujte verigo za premikanjem (slika 9c).
- Ko se motor obrača, se dušilka samodeino izkliuci (slika 9d).
- Motor pustite teči 10 sekund, da se segreje. Pritisnite na sprožilec (H) in ga preklopite v položaj prostega teka (slika 9e).

Če se motor ne zažene, ponovite zgornje korake.

10.3 Znova zaženite topel motor.

Preverite, ali je stikalo za yklop/izklop y položaiu »|«.
2-krat močno povlecite vrv zagianialnika. Motor bi se moral zdai zagnati.

10.4 Zaustavitev motorja (slika 9f)

Sprostite sprozilec in pustite, da se motor yrne v prosti tek.
Stikalo I/O (za yklop/izklop) preklopite na položaj «O« (izklop), da motor izklopite.

Opomba: za zaustavitev v sili preprosto aktivirajte verižno zavoro in stikalo I/O (vklop/izklop) preklopite na O (izklop).

POWXG1022 SL

10.5 Preskus delovanja verižne zavore

Verižno zavoro obcasno preskusite, da preverite, ali deluje pravilno.

Verižno zavoro preskusite pred prvim Žaganjem, po dolgotrajnem Žaganju, vsekakor pa po vsakrsinem servisiranju.

Verižno zavoro preskusite, kot sledi:

Zago namestiteta cisto, trdno in ravno povrsino.
- Zazenite motor.
Z desno roko primite za zadnji rocaj (A) (slika 10).
Z levo roko drzite sprednji rocaj (B) [ne za rocaj verizne zavore (C)] (sika 10).
- Sprozilec za plin pritisnite do 1/3, nato pa takoj aktivirajte ročaj verizne zavore (C) (slika 10).

Opozorilo: verižno zavoro aktivirajte počasi in pozorno. Pazite, da se veriga ne bi Česa dotikala; preprečite, da bi se Žaga nagnila naprej.

• Verigo se mora v trenutku zaustaviti. Ko se zaustavi, takoj spustite sprozilec za plin.

Opozorilo: ce se veriga ne zaustavi, izklopite motor in zago odnesite v servis na najblizji pooblasceni servisni center.

• Ce verižna zavora deluje pravilno, izklopite motor in verižno zavoro vrnite v izključeni položaj.

Opozorilo: ce se veriga ne zaustavi, izklopite motor in zago odnesite v servis na najblizji pooblasceni servisni center.

10.6 MazanjeŽagine verige/meça

Ustrezno nenehno mazanjeŽagine verige je ključnega pomena, saj zmanjsuje trenje z mečem. Meça in verige nikoli ne uporabljajte, ce nista dobro namazana. ČeŽaga delujes premalo olja, bo učinkovitost rezanja slaba,Živiljenjska dobaŽage se bo skrajšala,veriga bo hitro otopela, meč pa se bo hitro obrobil zaradi pregrevanja. Znaki za povanjkanje olja so dim, sprememba barve meça in nabiranje katrana. Poskrbite, da bo olje pravilno mazalo mec in verigo, zato uporabljajte le takšen mec, kot je bilŽagi privotno priložen in ki ima odprtino za dovajanje olja (A), kot je prikazano na sliki zgoraj (slika 3a).

Opomba:Žagina veriga se med uporabo raztegne, zlasti ce je nova, zato jo je treba obcasno nastaviti in zategniti. Novo verigo je treba nastaviti po priblžno 5 minutah uporabe.

10.7 Samodejno oljenje

Verižna Žaga je opremljena s systemom za samodejno oljenje, ki gaŽene sklopka. Sistem za oljenje mecu in verigi samodejno dovaja ustrezno količino olja. Pri vecji hitrosti motorja se poveča tudi pretok olja na meč.

Opozorilo: ko pridete do konca reza, ne pritiskajte naŽago. Pritisk lahko povzroci zasuk meça in verige. Če se veriga med tekom dotakne drugega predmeta, lahko povratna sila povzroci sunekŽage proti upravljaccu.

POWXG1022 SL

10.8 Splośna navodila za zaganje

10.8.1 Sečnja

Secnja pomeni podiranje dreves. Manjsa drevesa s premerom 15-18 cm obicajno podiramo z enam samim rezom. Pri vecjih drevesih je treba napraviti zasek. Z zasekom dolocimo smer padca drevesa.

Podiranje drevesa:

Opozorilo: pred začetkom Žaganja je treba načrtovati in očistiti pot umika (A). Pot umika mora segati diagonalno nazaj od prićakovane smeri padca drevesa, kot je prikazano na sliki 11a.

Opozorilo: pri podiranju drevesa na pobocju mora upravljavec verižneŽage stati visje od drevesa, saj se bo drevo po podiranju verjetno odkotalilo ali zdrselo navzdol po pobocju.

Opomba: smer padca (B) dolocimo z zasekom. Pred začetkom Žaganja preucimo mesta vecjih vej in smer, v katero se drevo naravno nagiba, in na podlagi tega dolocimo smer padca drevesa.

Opozorilo: dreves ne podirajte med močnim ali spremenljivim vetrom ali če bi lahko s padcem poškodovalo lastnino. V tem primerus se posvetujte s strokovnjakom. Drevesa ne podirajte, če obstaja nevarnost, da bi padlo na elektricne kable - pred podiranjem o tem obvestite skrbnika elektricnegaSYSTEMA.

Splošni napotki za sečnjo dreves: (slika 11B)

Obicajno secnja obsega 2 glavna postopka - izrezovanje zaseka (C) in podzagovanje (D). Začnite z izrezovanjem zgornjega dela zaseka (C) na tisti strani, ki je obrnjena v smeri Želenega padca drevesa (E). Pazite, da spodnjega reza ne zarežete pregloboko v deblo. Zasek (C) mora biti dovolj globok, da nastane šcetina (F) z zadostno širino in moćjo. Zasek mora biti dovolj širok, da Čim dlje vodi padec drevesa.

OPOZORILO: Nikoli ne stopaje pred drevo z zasekom. Rez za podžagovanje (D) napravite na nasprotni strani 3-5 cm nad robom zaseka (C) (slika 11b).

Nikoli ne zarežite povsem skozi deblo. Vedno pustite šcetino. Šcetina bo usmerjala padec drevesa. Če deblo prežagate do konca, boste izgubili nadzor nad smerjo secnje. Še preden drevo postane nestabilno in se začne premikati v rez vstavite klin ali vzvod za secnjo. S tem preprećite, da bi se meč ujer v rez za podžagovanje, Če ste napacno ocenili smer padca drevesa. Preden drevo pustite pasti se prepričajte, da nihće ni vstopil v obmoćju secnje.

Opozorilo: pred končnim rezom vedno preverite, da na območju ni ljudi,Živali ali ovir.

POWXG1022 SL

Rez za podžagovanje:

• Uporabite lesene ali plasticne kline (A), da preprecite, da bi se mec ali veriga (B) ujela v rez. Klini omogocajo tudi nadziranje padca (slika 11c).

• Ce je premer debla drevesa, ki ga ze lite podreti, ve cji od dolzine meca, napravite 2 reza kot je prikazano na sliki (slika 11d).

OPOZORILO: Ko se rez za podžagovanje priblizuje šcetini, bi moralo drevo začeti padati. Ko drevo začne padati, verižno Žago izvlecite iz reza, izklopite motor in jo odložite ter območje zapustite po poti umika (slika 11a).

10.8.2 Odstranjevanje vej

• Po secnji z drevesa odstranimo veje. Podpornih vej ne odstranjujte, dokler debla ne razrezete na kose (slika 12).
  Veje, ki so napete, je treba rezati od spodaj navzgor, da se izognemo ujetju verizne zage.

OPOZORILO: Vej nikoli ne režite, takao da stojite na deblu.

10.8.3 Razrezovanie

Pri razrezovanju deblo narezete na kose. Poskrbite, da boste pri delu stali stabilno, pri zaganjuna pobocju pa morate stati na zgornjem delu pobocja. Po moznosti deblo podprite, talo da rezani konec ne bo lezal na tleh. Ce je deblo podprto na obeh koncih in ga je treba prerezati na sredini, najprej rezite navzdol do polovice premera debla, nato pa rezite od spodaj navzgor.

Tako boste prepreci, da bi deblo ujelo mec in verigo. Pazite, da pri razrezu z verigo ne boste zdeli ob tla, saj se bi takto hitro skrhala. Pri razrezu na pobocju vedno stojte na zgornjem delu pobocja.

• Deblo, ki je podprto po celi dolžini: Zarežite od zgoraj in pri tem pazite, da ne zarežete v tla (slika 13a).
• Deblo, ki je podprto na 1 koncu. Najprej zarežite od spodaj do 1/3 premera debla, da se to ne bi začelo cepiti. Nato zarežite od zgoraj do globine prvega reza, da se izognete prijiemu meça (slika 13b).
• Deblo, ki je podprto na obeh koncih: Najprej zarežite od zgoraj do 1/3 premera debla, da se to ne bi zaćelo cepiti. Nato zarežite od spodaj do globine prvega reza, da se izognete prijemu meča (slika 13c).

OPOMBA: Najboljsi način za podprte debla pri razrezu je uporaba koze. Če to ni mogoće, je treba deblo dvigniti in podpreti z odrezki vej ali s podpornimi kladami. Poskrbite, da bo deblo, ki ga režete, varno podprto.

10.8.4 Razrezovanje s pomoćjo koze

Za varnost in preprostost razrezovanje je ključega pomena pravilen položaj pri navpičnem razrezovanju (slika 14).

Navpicno rezanje:

• Zago Čvsto držite z obema rokama in jo med Žaganjem imejte na desni strani svojega telesa.

POWXG1022 SL

Levo roko imejte cim bolj iztegnjeno.
Tezo imeje na obeh nogah.

Pozor: poskrbite, da boŽaga medŽaganjem pravilno mazala verigo in mec.

10.8.5 Nasadne konice

Nasadne konice morajo biti vedno namescene, kadar verizno zago uporabljate za zaganje drevesnegabdebla. Nasadne konice potisnite v drevesno deblo z uporabo zadnjega rocaja. Sprednji rocaj potisnite v smeri linije reza. Nasadne konice je treba po potrebi ohraniti pripravljene za nadaljnje poteze z zago. Pri razrezu dreves in debelih vej nasadne konice uporabljaje za zagotavljanje svoje varnosti, za lajsanje dela in zmanjsevanje tresljajev.

Če je med obdelovancem in verižno Žago ovira, stroj izklopite. Pocakajte, da se veriga povsem zaustavi. Z varnostimi rokavicami odstranite oviro. Če je treba verigo odstraniti, sledite navodilom v ustreznem delu priročnika, npr. poglavju o sestavljanju. Po cisćenju in po prvem sestavljanju je treba izvesti poskusni zagon. Če zaznate tresljaje ali mehanski hrup, prekinite uporabo in se obrnite na prodajalca..

11 NAVODILA ZA VZDRŽEVANJE

Vsakrsne servisne posege, razen tistih, ki so opisani v navodilih za vzdrrzevanje uporabniškega priročnika, mora izvesti strokovnjak.

11.1 Preventivno vzdhrzevanje

Dober program preventivnega vzdrzevanja in rednih pregledov ter nege bo podaljsal ziviljensko dobo in izboljsal učinkovitost verižneŽage. Ta kontrolni beznam vzdrzevanja predstavlja smernico za tak program. Morda:bodo v dolocenih pogojih potrebni pogostejiše ciscenje, nastavitev in zamenjava delov, kot je navedeno tukaj.

Kontrolni beznam vzdhrževanja		Po vsaki uporabi	Ure uporabe
Komponenta	Ukrep		10	20
Vijak/matrice/sorniki	Preglejte/zategnite		V
Zračni filter	Očistite ali zamenjajte			V
Filter za gorivo/oljni filter	Zamenjajte.		V
Vžigalna svečka	Očistite/nastavite/zam enjajte		V
Cevi za gorivo	Pregledovanje	V
	Po potrebi zamenjajte
Sestavni deli verižne zavore	Pregledovanje	V
	Po potrebi zamenjajte

Zračni filter: Redno preverjaje in očistite element filtra. Po potrebi zamenjaje.

11.2 Zimsko vzdhrževanje

Verižna Žaga potrebuje zimsko vzdhrževanje. V ta namen se obrnite na lokalnega prodajalca.

Vključujne naslednje:

Menjava vžigalne svečke

Ostrenje verige

Cischenje zračnega filtra (po potrebi očistite)

Cischenje meca

Preverjanje oljne crpalke

Temeljito cišćenje

Fino nastavljanje in preskušanje

POWXG1022 SL

11.3 Zračni filter

Pozor: zage nikoli ne uporabljaje brez zračnega filtra. V motor bi vstopila prah in umazanija ter ga poškodovala. Zračni filter vzdružujte Čist!

Cischenje zračnega filtra:

• Odstranite vijačni vzvod (A), ki na mestu držiPokrov zračnega filtra, nato pa odstranite vrhnjiPokrov (B), tak do odvjete zadrževalni vijakPokrova. Pokrov lahko zdaj dvignete (slika 15a).
• Zračni filter (C) dvignite iz zračne komore (D) (slika 15b).
• Očistite zračni filter. Filter operite s Čisto in toplo milnico. Sperite ga s Čisto hladno vodo. Popolnama ga posušite na zraku.

Opomba: priporočamo, da imate nadomestne filtrne na zalogi.

• Namestite zračni filter. NamestitePokrov motorja /zračnega filtra.Preverite,ali se zapaha (E) in (F) pravilno ujemata sPokrovom.Dobro zategnite vijačni vzvod za pritrditevPokrova (sliki 15c in 15d).

Opozorilo: vzdrževalnih posegov nikoli ne izvajaje, ko je motor še vroč, sąsi lahko opěcete dlani ali prste.

11.4 Filter za gorivo

• OdstranitePokrovcekrezervoarjazagorivo.
  Upognite kos mehke ziice, da na eni strani napravite kaveli.
  Z njo gezite v odprtino rezerovoarja za gorivo in s kavljem objemite cev za gorivo. Cev za gorivo previdno povlecite k odprtini, dokler je ne dosezete s prsti.

Opomba: cevi ne izvlecite povsem iz rezervoorja.

• Iz rezervoaria izylecite filter (A) (sika 16).
  Filter izvlecite, takdo da qamedtem obracate. Filter zavrzite.
• Namestite novi filter. Konec filtra vstavite v odprtino rezervaorja. Poskrbite, da bo filter sedel y spodnii del rezervaorja. Filter si po potrebipomagajte umestiti z dolgim izvijačem.
• Rezervoor napolnite s vsezo meşanico goriva/olja. Glejte poglavje o gorivu in mazanje. NamestitePokrovrezervoarja zagorivo.

11.5 Zaslon varovala pred iskrenjem

Opomba: zamašeno varovalo pred iskrenjem bo izjemno zmanjsalozmogljivost motorja.

• Odstranite 2 sornika (A) in izvlecite dušilec (slika 17a).
• Odstranite 2 vijaka, ki prisrijujetaPokrov (B) (slika 17b).
• Rabljeno varovalo pred iskreniem (D) zavrzite in qa nadomestite z novim.
• Ponovno sestavite komponente dušilca in ga znova namestite na motor. Dobro ga zategnite.

POWXG1022 SL

11.6 Vzigalna svecka

Opomba: za učinkovito delovanje Žaginieta motorja je treba vžigalno svečko vzdřěvati Čist, njen razmik pa mora biti pravilen.

Stikalo za zaustavitev pritisnite navzdol.
- Odstranite vijačni vžvod (A), ki na mestu držiPokrov zračnega filtra, nato pa odstranite vrhnjiPokrov (B), tak da odvijete zadrževalni vijakPokrova. Pokrov lahko zdaj dvignete (slika 18 a).
- Prikljucek kabla (C) odklopite z vžigalne svečke (D), tak do ga hkrati povlečete in obračate (slika 18b).
Vzigalno svecko odstranite z nasadnim kliucem za vzigalno svecko.
DRUGEGA ORODNE UPOBABLJAJTE
- Z zichim zapolnilnim merilnikom preverite razmik med elektrodama in ga po potrebinastavite na 0 635 mm
- Namestitev nove vžigalne svečke.

Opomba: za zamenjavo je treba uporabiti vžigalno svečko z uporom.

Opomba: ta systemd za vžig z vžigalno svečko ustreza vsem zahtevam predpisov za opremo, ki povzroča motnje.

11.7 Nastavitev uplinjaca

Uplinjač je tovarniško prednastavljen za optimalno delovanje.

12.1 Vzdhrževanje meča

Konico z zobnikom na mecu (ki podpira in nosi zagino verigo) je treba pogosto namazati. Pravilno vzdriževanje meča, kot je pojasnjeno v tem poglavju, je bistvenega pomena za vzdriževanjeŽagev dobrem delovnem stanju.

1. Razstavite Žagino verigo (1) in mec (2) po navodilih v poglavju «Sestavljanje verizne Žage«, ki jih izvedete v obratnem vrstnem redu.
2. Iz utora na mecu in odprtine za oljenje odstranite zagovino z majhnim izvijačem, sondo (ni prilozena) (gleite sliko 19) ali s stisnjenim zrakom.
3. Mec in zobnik na njegovi konici dobro preglejte. Zobnik namazite z ustreznim prsilom za yzdrzevanie.
4. Meč po potrebi obrusite, obrnite ali zamenjaite.

12.2 Mazanje zobnika na konici meca

Pozor: zobnik na konici meça nove verižneŽage je bil namazan tovarnisko. Če zob verižnega zobnika ne boste namazali, kot je opisano spodaj, bo verižnaŽaga delovala slabo in se zatikala, kar bo razveljavilo garancijo proizvajalca.

Zobnik na konici meça je priporočljivo namazati po 10 urah uporabe ali enkrat tedensko, kar koli nastopi prej. Pred mazanjem vedno dobro očistite zobnik na konici meça.

POWXG1022 SL

Orodje za mazanje:

Pri nanašanju masti na zobnik na konici meča je priporočljivo uporabljati mazalno pistolo (izbirna možnost). Mazalna pistola ima iglastro konico, ki omogoca učinkovito nanašanje masti na zobnik na konici meča.

• Pritisnite stikalo za zaustavitev.

Opomba: za mazanje zobnika na konici meca vam verige ni treba odstraniti. Mazanje je mogoce opraviti med delom.

• Očistite zobnik na konici meça.
• Če uporabljate mazalno pistolo (izbirno), iglsto konico vstavite v mazalno odprtino in vbrizgajte mast, tak do se bo pojavila na zunanjem koncu zobnika na konici meca (slika 20).
• Verigo ročno rotirajte po meču. Postopek mazanja ponavlajte, dokler ni namazan celoten zobnik na konici meça.

12.3 Vzdhrzevanje meca

Večino težav z mečem je mogoče preprečiti ze z dobrim vzdřevanjem verižne Žage. Nezadostno mazanje meça in uporaba Žage s Čezmerno napeto verigo povzročata hitro obrabo meça. Obrabo meça boste zmanjsali z naslednjimi vzdřevalnimi postopki.

Opozorilo: med vzdrževalnimi posegi vedno nosite zašcitne rokavice. Vzdrževanja ne izvajaje, ko je motor vroc.

12.4 Ostrenje verige

Za ostrenje verige potrebujemo posebna orodja, ki zagotavljazo ostrenje pod pravilnim kotom z ustrezno globino. Neizkušenemu uporabniku verižneŽage priporočamo, da verigo v strokovno ostrenje nese na bliznji servis. Neizkušenemu uporabniku verižneŽage priporočamo, da verigo v ostrenje nese na kateri koli pooblaščeni servis.

Opozorilo: ce je veriga nepravilno naostrena, je nevarnost povratnega sunka lahko vecja.

• Za ostrenje verige uporabite ustrezno orodje za bruşenje: okroglo pilo za verigo; vodilo za pilo; merilnik za merjenje veriznih zob.

Ta orodja je mogoče kupiti v kateri koli specializirani trgovini.

• Uporabljajte ostro verigo, takao bodo kosmi zagovine dobro oblikovani. Ce se začne pojavljati lesni prah, je treba zagino verigo naostriti.

Opozorilo: vsi rezalni zobje mora biti enako dolgi. Neenakomerna dolžina zob lahko povzroci grob tek verige ali strganje.

• Najkrajsa dolzina zob mora biti 4 mm. Če so krajsi,Žagino verigo zavrzite.

POWXG1022 SL

• Upostevati je treba kot, pod katerim morajo biti zobje nabrušeni.
• Za bruşenje verige je treba s pilo 2-3-krat potegniti iz notranje strani zoba navzven.

Opozorilo: po 3 do 4 samostojnih ostrenjih naj verigo naostri pooblasceni servis. OniBODY naostrili tudi omejevalnik globine, ki omogoca nadzor nad globino posameznega reza.

Ostrenje verige

Korak verige (slika 21) je odvisen od modela.

	POWXG1022
Korak	3/8"
Globina	0,050"

Verigo ostrite z okroglo pilo premera 5/32" (4 mm) z uporabo zašcitnih rokavic.

Rezilne clene ostrite samo z gibi navzven (slika 22) in upostevajte vrednosti na sliki 21. Po ostrenju morajo imeti vsi rezilni cleni enako sirino in dolžino.

Opozorilo: ostra veriga izrezuje moche delce. Ko veriga zaene prasiti, jo je treba naostriti.

• Ko verigo naostrite 3-4-krat, je treba preveriti globino chlenov in jo po potrebi znižati s plosko pilo in šablono, ki jo lahko kupite ločeno, nato pa zaobliti sprednji zavihek (slika 23).

OPOZORILO: Pravilna nastavitev globine chenov je enako pomembna kot pravilno ostrenje verige.

12.5 Meč

Mec je treba obrniti vsakh 8 delovnih ur, da omogocimo enakomerno obrabo. Utor meca in odprtino za mazanje redno cistite z ustreznim cistilom (tega lahko kupite loceno) (sika 24).

Opozorilo: nove verige nikoli ne namestite na obrajlen zobnik ali poravnalni obroč.

Obraba meča - mec pogosto in redno obracajte (npr. po 8 urah uporabe), da zagotovite enakomerno obrabo njegovih koncev.

Cevke za dovajanje olja - cevke za dovajanje olja na mecu je treba cistiti, da zagotovite ustrezno mazanje meca in verige med delom.

Opomba: stanje cevk za dovajanje olje lahko preprosto preverite. Ce so cevke proste, bo veriga samodejna prsila olje ze cz nekaj sekund po zagonu zage. Zaga je opremljena systemom za samodejno oljenje.

POWXG1022 SL

12.6 Vzdrževanje verige

Napetost verige:

Pogosto preverjaje in nastavlajte napetost verige, takdo bo pravilno namešcena na mecu in da bo dovolj ohlapna, da jo boste lahko ročno premikali.

Delo z novoŽagino verigo:

Pri novi verigi in mecu bo treba verigo nastaviti ze po 5 uporabah. To je v začetnem casu uporabe obicajno in interval med nastavitvami se bo hitro začel daljsati.

Opozorilo: iz verižne zanke nikoli ne odstranite vec kot 3 clene. Tako bi lahko poškodovali zobnik.

Oljenje verige:

Vedno se prepričajte, daSYSTEM SAMODEJNEGA oljenja deluje pravilno. Rezervoor za olje verige redno polnite s kakovostnim oljem za verigo, meč in zobnik.

Ustrezn olenje meca in verige med zaganjem je bistvenega pomena za zmanjsevanje trenja na mecu.

Meça in verige nikoli ne uporabljaje, Če nista dobro naoljena. Če se Žaga posuš zaradi pomanjkanja olja, bo učinkovitost rezanja slaba,Živiljenjska doba Žage se bo skrajšala,veriga bo hitro otopela, meč pa se bo hitro obrabit zaradi pregrevanja. Znak za pomanjkanje olja je dim ali sprememba barve meça.

Ostrenje verige:

Neizkušenemu uporabniku verižneŽage priporocamo, da verigo v strokovno ostrenje nese na blžnji servis. Če nimate težav s tem, da bi si sami ostrili verigo, so na servisnem centru na voljo posebna orodja za to.

POWXG1022 SL

13 TEHNIČNI PODATKI

Prostornina cilindra	45 CC
Hitrost vrtenja	10.000 min-1
Hitrost verige	22 m/s
Neto teža (brez meča, verige, goriva ali olja)	5,5 kg
Verižni zobnik	7 zob x 9,525 mm
Vrsta verige	Oregon
Korak verige	9,525 mm
Globina Člena verige	1,27 mm
Vrsta meča	Konica z zobnikom
Vrsta uplinjača	Walbro
Vrsta vžigalne svečke	Champion
Dolžina reza	450 mm
Moč motorja	1,8 kW
Zagon CDI	Da
Uravnavano dovajanje olja	Da
Motor z zagonom na vrvico	Polna
Certificirano za uporabo z gorivom E10	Da
Sistem za preprosti zagon	Da
Vrsta motorja	2-taktni
Razmerje mešanje goriva	1:40
Prostornina rezervaarja za gorivo	580 ml
Prostornina rezervaarja za olje	250 ml
Visokozmogljivi motor	Da
Sistem zračnega filtra z dolgo Živiljenjsko dobo	Da
Odpornost na povratne sunke	Da
Sistem zaviranja tresljajev	Da
Vbrizgalni gumb	Da
Hitra zaustavitev	Da
Varnostno sprežilo ročice dušilne lopute	Da
Blăžilnik udarcev	Da
Varovalo rok s samodejnim zaviranjem	Da
Samodejno oljenje verige	Da
Samodejno zapiranje dušilne lopute	Da
Samodejno mazanje	Da

POWXG1022 SL

14 HRUP

Vrednosti emisij hrupa, izmerjene skladno z zadevnim standardom. (K=3)

Stopnja akustične moči LwA

114 dB(A)

POZOR! Nosite zašcito za sluh, Če akustićni tlak hrupa naprave preseze 85 dB(A).

Tresljaji (sprednji ročaj)

8,5 m/s²

K = 1,5 m/s²

Tresljaji (zadnji ročaj)

8.5 m/s²

K = 1,5m / s^2

15 SHRANJEVANJE VERIŽNE ZAGE

Pozor: verižne Žage nikoli ne shranite za obdobje, daljše od 30 dni, ne da bi izvedli naslednje postopke. Če verižno Žago shranite za vec kot 30 dni, je treba izvesti vzdřevalne ukrepe pred shranjevanjem. Če ne upostevate navodil za shranjevanje, bo gorivo v uplinjacu izhlapelo in v njem bo ostala smolnata usedlina. To lahko povzroči težave pri zagonu in draga popravila.

• Z rezervaorja za gorivo počasi odstranitePokrov, da izpustite morebiten tlak v njem. Previdno izpraznite rezervaor za gorivo.
• ZaZenite motor in ga pustite teci, dokler se naprava ne zaustavi - tako ste spraznili gorivo iz uplinjaca.
  Pustite, da se motor ohladi (priblizno 5 minut).
  Z nasadnim ključem za vžigalno svečko odstranite vžigalno svečko.
  V zgorevalno komoro vlijte za 1 czajno zlichko cistega olja za 2-taktne motorje. Poças večkrat izvlecite zagonsko vrv, da namazete notranje componente. Zamenjaje vžigalno svečko.

Opomba: napravo hranite na suhem mestu in proč od morebitnih virov gorenja, kot so peč, plinski grelnik vode, plinski susilnik itd.

Zaceteksezone

• Odstranite vžigalno svečko.
• Na hitro povlecite zaanjalno vrv, da iz zgorevalne komore očistite odvečné olje.
• Očistite vžigalno svečko in nastavite razmik ali pa namestite novo vžigalno svečko zustreznim razmikom.
• Napravo prijavite enoto za uporabo.
• Rezervoar za gorivo napolnite s svežo mešanico goriva/olja. Glejte poglavje o gorivu in mazanje.

POWXG1022 SL

16 ODPRAVLJANJE TEZAV

TEŽAVA	VERJETEN VZROK	KOREKTIVNI UKREP
Naprava se ne zažene ali pa se zažene, vendar ne deluje.	Neustrezen postopek zaganjanja. Nepravilna nastavitev mešanje v uplinjacu. Onesnažena vžigalna svečka Izpraznite rezervaor za gorivo. Mehurja vbrizgalnika niste pritiskali dovolj.	Upoševajte navodila v uporabniškem priročniku. Uplinjač maj vam nestavi pooblaščeni serviser. Očistete vžigalno svečko, preverite njen razmik ali pa jo zamenjaje. Napolnite rezervaor za gorivo s svežo mešanico.
Naprava se zažene, moč motorja pa je šibka.	Filter za gorivo je zamašen. Nepravilni položaj vzvoda. Umazan zaslon varovala pred iskrenjem. Zračni filter je umazan. Nepravilna nastavitev mešanje v uplinjacu - obiščite pooblašće nega serviserja.	Zamenjaje filter za gorivo. Premaknite v položaj za zagon. Zamenjaje zaslon varovala pred iskrenjem. Odstranite, očistete in znova namestite filter. Uplinjač maj vam nestavi pooblašćeni serviser.
Pomanjkanje moči motorja.	Nepravilna nastavitev mešanje v uplinjacu. Zračni filter je zamašen. Stara ali nepravilna mešanica goriva.	Uplinjač mora nastaviti pooblašćeni servisni center. Zamenjaje ali očistete zračni filter. Iztočite rezervaor za gorivo / dodajte svežo mešanico goriva.
Pomanjkanje moči pod obretenitvivo.	Nepravilna nastavitev mešanje v uplinjacu. Stara ali nepravilna mešanica goriva. Zračni filter je zamašen. Onesnažena vžigalna svečka	Uplinjač maj vam nestavi pooblašćeni serviser. Izpraznite rezervaor za bencin (glejte poglavje o shranjevanju) / dodajte svežo mešanico goriva. Zamenjaje ali očistete zračni filter. Zamenjaje ali očistete vžigalno svečko.
Nepravilen tek motorja.	Nepravilen razmik vžigalne svečke. Zamašeno varovalo prediskrenjem. Zračni filter je umazan.	Očistete vžigalno svečko, preverite njen razmik ali pa jo zamenjaje. Očistete ali zamenjaje varovalo prediskrenjem. Očistete ali zamenjaje zračni filter.
Prekomerno dimljenje.	Nepravilna nastavitev mešanje v uplinjacu. Nepravilna mešanica goriva.	Uplinjač maj vam nestavi pooblašćeni serviser. Uporabite pravlno mešanico goriva (40:1).

17 GARANCIJA

• Garancija za ta izdelek velja 3 leti, rok za uveljavitev pa začne teči z datumom izročitve blaga potrošniku. Garancija se uveljavla s potrjenim garancijskim listom in računom. Garancija velja na ozemlju Republike Slovenije. Izvajalec se obvezuje, da bo vzdřeval opremo in nudil nadomestne dele tudi po preteku garancijskiće dobe še 3 leta.

• Dajalec garancije Varo N.V izjavlja, da je izdelek brezhiben, brez proizvodnih in materialnih napak, da ustreza opisanim tehnicnim podatkom, ter jamci za brezhibno

POWXG1022 SL

delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku, Če ga uporabljá skladno z navodili za uporabo, pri normalnih pogojih in hrani na predpisan način.

• GarancijaPokriva vse napake v materialu in izdelavi, razen za: baterije, polnilnike in dele, okvarjene zaradi obicajne obrabe, kot so lezaji, sctete, kabli, vtici ter dodatke, kot so svedri, nestavki za vrtanje, zagini listi itd., skode ali okvar zaradi neprimernaega ravnanja, nesre ali prilagoditev in stroskov prevoza.
• Garancijske doloche prav tako ne vključujejo škode in/ali napak zaradi neustrezne uporabe.
• Garancija ne izkljucije pravic potrošnika, ki izhajajo iz odgovornosti proizvajalca za napake na blagu.
  Zavracamo tudi vsakrsno odgovornost za vsakrsne telesne poškodbe zaradi neustrezne uporabe orodia.
• Popravila sme izvesti le servis, pooblascen za orodje Powerplus.
  Zmerai lahko pridobite yeč informaci ji na stevilki 00 32 3 292 92 90.
  Stranka zmeraj krije vsakrsne strose prevoza, razen v primeru pisega sporazuma o drugacnem dogovoru.
  Mogovi niso nobeni garancijski zahtevki, ce je skoda na napravi posledica malomarnega vzdhrževanja ali preobremenitve.
  Iz garancije je popolnama izkljucena škoda zaradi vstopa tekocrine v napravo, prekomernega vstopa prahu, namernega poskodovanja (ali poskodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnegasestavljanja, udara strele ali neustrezne napetosti elektricnega omrežja. Taseznam ni izcrpen.
• Sprejemljivost garancijskega zahevka nikoli ne pomeni podaljišanja garancijskega obdobja ali začetka novega garancijskega obdobja v primeru zamenjave naprave.
• Naprave ali deli, ki so zamenjani y okviru garancjie, zato ostanejo last družbe Varo NV.
• Pridržujemo si pravico do zavrinitve zahtevka, Če dokazilo o nakupu ni predloženo oziroma Če je očitno, da izdelek ni bil pravilno vzdřěvan. (Čiste prezračevalne reže, redno servisirane oglijkove šćetke itd.)
• Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.
• Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo cistem stanju (v izvornem plastichnem kovcku, ce je bil ta prilozhen) ter priloziti dokazilo o nakupu.

18 OKOLJE

Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način.

19 IZJAVA O SKLADNOSTI

VARO N.V. - Joseph van Instraat 9 - BE 1500 Lier - Belgija izjavlja, da:

Izdelek: VERIZNA ZAGA 45 CC - 450 mm

Znamka: POWERplus

Stevila izdelka:POWXG1022

ustreza osnovnim zahtevam in drugim ustreznim dolocbam veljavnih evropskih direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakrsno nepooblasceno spreminjanje naprave.

Evropskim direktivam (vključno z morebitnimi sprembami do dneva podpisa):

2006/42/EC

2014/30/EU

2000/14/EC Priloga V LwA 109 dB(A) / 114 dB(A)

Evropski usklajeni standardi (vključno z morebitnimi sprembami do dneva podpisa):

EN11681-1:2011

EN ISO 14982:2009

Skrbnik tehnicne dokumentaci: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Podpisani deluje v imenu izvršnegadirektorjapodjetja,

Philippe Vankerkhove

Oddelek za regulativne zadeve - vodja za skladnost

01/07/16
