POWX0397 - Žaga PowerPlus - Brezplačna navodila za uporabo

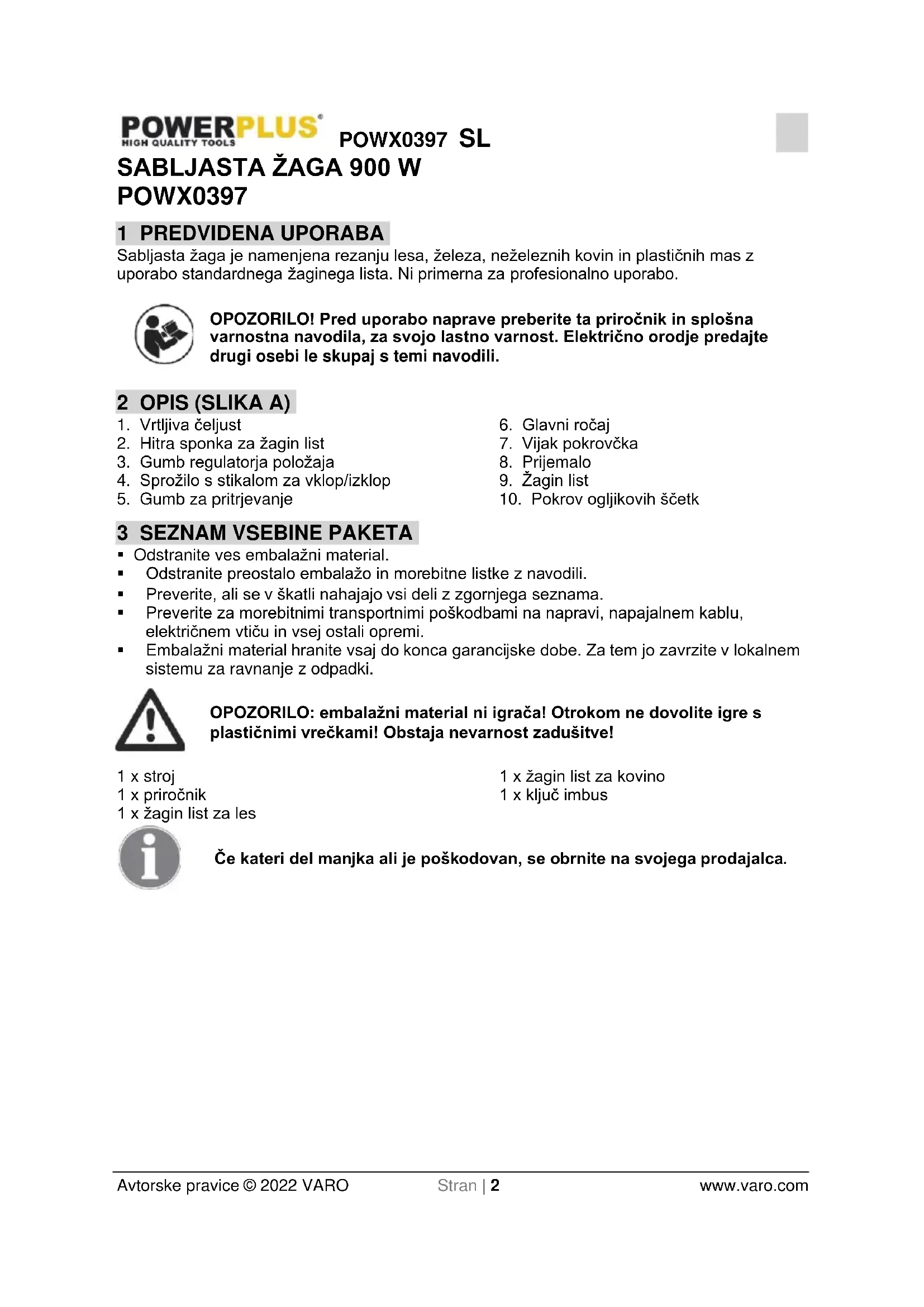

NAVODILA ZA UPORABO POWX0397 PowerPlus

Sabljasta žaga je namenjena rezanju lesa, železa, neželeznih kovin in plastičnih mas z uporabo standardnega žaginega lista. Ni primerna za profesionalno uporabo.

OPOZORILO! Pred uporabo naprave preberite ta priročnik in splošna varnostna navodila, za svojo lastno varnost. Električno orodje predajte drugi osebi le skupaj s temi navodili.

2 OPIS (SLIKA A)

1. Vrtljiva čeljust
2. Hitra sponka za žagin list
3. Gumb regulatorja položaja
4. Sprožilo s stikalom za vklop/izklop
5. Gumb za pritrjevanje
6. Glavni ročaj
7. Vijak pokrovčka
8. Prijemalo
9. Žagin list
10. Pokrov ogljikovih ščetk

3 SEZNAM VSEBINE PAKETA

• Odstranite ves embalažni material.
• Odstranite preostalo embalažo in morebitne listke z navodili.
  ■ Preverite, ali se v škatli nahajajo vsi deli z zgornjega seznama.
• Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, električnem vtiču in vsej ostali opremi.
• Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalnem sistemu za ravnanje z odpadki.

OPOZORILO: embalažni material ni igrača! Otrokom ne dovolite igre s plastičnimi vrečkami! Obstaja nevarnost zadušitve!

1 x stroj
1 x priročnik
1 x žagin list za les

1 x žagin list za kovino
1 x ključ imbus

Če kateri del manjka ali je poškodovan, se obrnite na svojega prodajalca.

4 SIMBOLI

V tem priročniku in/ali na stroju so uporabljeni naslednji simboli:

		Pomeni tveganje telesnih poškodb ali poškodbe orodja.		Skladno z bistvenimi zahtevami direktive(-) Evropske unije.
		Pred uporabo si preberite navodila.		Razred II – stroj je dvojno izoliran, zato ozemljitveni kabel ni potreben.
		Nosite zaščito za oči.		Nosite rokavice.
		Električnih izdelkov ne smete odvreči med gospodinjske odpadke.

5 SPLOŠNA VARNOSTNA OPOZORILA IN NAVODILA

Preberite si vsa varnostna opozorila in navodila. Zaradi neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz »električno orodje« v opozorilih zajema tako električno orodje, povezano z električnim omrežjem (s kablom), kot tudi električna orodja z baterijskim napajanjem (brez kabla).

5.1 Delovno mesto

• Delovno mesto vzdržujte čisto in dobro osvetljeno. Nepospravljena in temna področja predstavljajo tveganje za nastanek nesreč.
• Električnega orodja ne uporabljajte v potencialno eksplozivnih prostorih, na primer v bližini vnetljivih tekočin, plinov in prahu. Električno orodje lahko povzroči iskrenje, ki bi lahko zanetilo prah ali pline.
  V času uporabe električnega orodja preprečite približevanje otrokom ali gledalcem. Odvračanje pozornosti lahko povzroči izgubo nadzora nad napravo.

5.2 Električna varnost

• Pred začetkom dela zmeraj preverite, ali napajanje ustreza napetosti na ploščici s tehničnimi podatki.
• Vtič električnega orodja se mora prilagati v električno vtičnico. Vtiča nikoli nikakor ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtiče. Če boste uporabljali nespremenjene vtiče in ustrezne vtičnice, bo nevarnost električnega udara manjša.
• Preprečite stik telesa z ozemljenimi površinami, na primer s cevmi, radiatorji, štedilniki in hladilniki. Če je telo ozemljeno, je tveganje električnega udara večja.
• Električnega orodja ne izpostavljajte dežju ali drugim vlažnim pogojem. Če v električno orodje vstopi voda, se tveganje električnega udara poveča.
  Kabla ne poškodujte. Kabla nikoli ne uporabljajte za nošenje ali vlečenje električnega orodja ter za odstranjevanje vtiča iz električne vtičnice. Kabel zaščitite pred vročino, oljem, ostrimi in premikajočimi se predmeti. Poškodovan ali zapleten kabel pomeni večje tveganje električnega udara.
• Če želite električno orodje uporabljati na prostem, uporabljajte ustrezen podaljšek za zunanjo uporabo. S tem boste zmanjšali tveganje električnega udara.
  Če morate električno orodje uporabljati na vlažnem mestu, napajanje zaščitite z napravo za zaščito pred prednapetostjo (RCD). Uporaba naprave RCD zmanjšuje tveganje električnega udara.

5.3 Osebna varnost

■ Bodite pozorni in glejte kar počnete ter električno orodje uporabljajte razumno.
Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivost med uporabo električnega orodja lahko povzroči hude telesne poškodbe.
- Uporabljajte varnostno opremo. Zmeraj nosite opremo za zaščito oči. Varnostna oprema, na primer maska s filtrom proti prahu, varnostna obutev proti drsenju, čelada in zaščitna oprema za varovanje sluha, bo zmanjšala nevarnost nastanka telesnih poškodb.
- Preprečite neželeno zaganjanje naprave. Preden napravo povežete z električnim omrežjem preverite, ali je stikalo v položaju za izklop. Verjetnost nesreč je večja, će električno orodje nosite s prstom na stikalu ali će ga priključite na električno omrežje, ko je stikalo vključeno.
- Preden električno orodje vklopite, odstranite nastavitveni ključ oziroma ključ za odvijanje. Ključ za odvijanje ali nastavitveni ključ, ki ostane(ta) na električnem orodju, predstavlja(ta) tveganje telesnih poškodb.
- Z rokami ne segajte predaleč. Stopala imejte zmeraj na tleh. Tako boste lahko nadzor nad električnim orodiem obdržali tudi v nepričakovanih situacijah.
- Nosite ustrezna oblačila. Nikoli ne nosite ohlapnih oblačil ali nakita. Orodju ne približujte svoj las, oblačil in rokavic. Ohlapna oblačila, nakit in dolgi lasje se lahko zapletejo v premikajoče se dele orodja.
- Če imate za zadevno orodje naprave za priključitev opreme za izločevanje in zbiranje prahu, te namestite in uporabljajte. Uporaba takšne opreme lahko zmanjša tveganja, povezana s prahom.

5.4 Uporaba in nega električnega orodja

• Električnega orodja ne preobremenjujte. Zmeraj uporabljajte delu ustrezno električno orodje. Če orodje uporabljate pri delih, katerim je namenjeno, bo delo opravljeno bolje in varneje.
• Če orodja ne morete vklopiti oziroma izklopiti s stikalom, ga ne uporabljajte. Električno orodie, ki ga ne morete nadzirati s stikalom, je nevarno in ga je treba popraviti.
• Pred prilagajanjem orodja, menjavo opreme ali shranjevanjem električnega orodja je treba električni vtič potegniti iz vtičnice. Tako boste zmanjšali tveganje neželenega zagona električnega orodia.
• Električno orodje hranite zunaj dosega otrok in ne dopustite uporabe osebam, ki s tem orodjem ali z navodili niso seznanjene. Električna orodja so v rokah neusposobljenih uporabnikov nevarna.
• Električno orodje redno vzdržujte. Preverite za neporavnanimi ali zaskočenimi premičnimi deli, polomljenimi deli ali drugimi lastnostmi, ki bi lahko vplivale na delo z električnim orodjem. Če je orodje poškodovano, ga je treba pred ponovno uporabo popraviti. Veliko nesreč nastane zaradi slabega vzdrževanja električnega orodja.
• Rezalna orodja morajo zmeraj biti ostra in čista. Pravilno vzdrževana rezalna orodja se redkeje zatikajo in jih je lažie nadzirati.
• Električno orodje, opremo in rezalna orodja uporabljajte v skladu s temi navodili in na način, predviden za zadevno vrsto električnega orodja ter pri tem upoštevajte delovne pogoje in obseg dela, ki ga želite opraviti. Uporaba električnega orodja v druge namene je lahko nevarna.

5.5 Servisiranje

- Električno orodje mora servisirati ustrezno usposobljena oseba in to le z standardnimi nadomestnimi deli. S tem boste zagotovili, da bo orodje ustrezalo zahtevanim varnostnim standardom.

6 VARNOSTNA OPOZORILA ZA TO NAPRAVO

• Držite orodje za izolirane površine za prijemanje, ko izvajate opravilo, pri katerem bi orodje lahko prišlo v stik s skrito električno napeljavo ali z lastnim električnim kablom. Pri stiku z električno napeljavo pod napetostjo bodo kovinski deli naprave prav tako pod napetostjo, zato obstaja nevarnost električnega udara za uporabnika.
• Orodja ne zaganjajte, ko se žagin list dotika katere koli površine. Zaradi premika žaginega lista se bo orodje odbilo in zato lahko pride do telesnih poškodb.
• Počakajte, da se orodje povsem zaustavi, preden ga odložite. Delujoče orodje se bo zatikalo, će se konica žaginega lista dotakne katere koli površine.
• Ne režite prevelikih obdelovancev.
• Ne žagajte žebljev ali vijakov, razen će uporabljate žagin list, ki je posebej zasnovan za ta namen. Pred rezanjem material dobro preglejte.
• Pred vklopom orodja se prepričajte, da se žagin list ne dotika obdelovanca.
• Roke držite stran od premikajočih se delov in na zgornji površini obdelovanca. Medtem ko žaga deluje, z rokami ne segajte pod delovno površino.

7 SESTAVLJANJE

Vedno preverite, ali napetost v električnem omrežju ustreza napetosti na nazivni ploščici. Preprečite neželeni zagon, tako da poskrbite za to, da gumb za zaklepanje vklopljenega stanja ni vključen, ko orodje priklapljate na električno vtičnico in ko se vaš prst ne dotika stikala za vklop/izklop (4).

7.1 Namestitev in odstranjevanje žaginega lista (slika 1)

• Najprej odklopite električni kabel.
• Sponko za hitro odpenjanje rezila (2) ročno obračajte v nasprotni smeri umega kazalca.
• Hkrati potisnite žagin list (9) v najgloblji položaj, nato pa sprostite sponko za hitro odpenjanje rezila (2). Prepričajte se, da je žagin list dobro zategnjen.
• Pri odstranjevanju žaginega lista (9) zgornji postopek izvedite v obratnem vrstnem redu.

Pred priklopom napajalnega kabla vedno povlecite za žagin list (9), da se prepričate, da je dobro pritrjen v sponko. Neupoštevanje tega lahko vodi v hude telesne poškodbe.

8 UPORABA

8.1 Stikalo za vklop/izklop (4)

■ Vtič priključite na vir napajanja.
- Orodje vklopite ali izklopite, tako da pritisnite ali sprostite sprožilo s stikalom za vklop/izklop (4).
- Za neprekinjeno uporabo pritisnite na gumb za zaklepanje (5) na levi strani ročaja. Gumb za zaklepanje je mogoče sprostiti s ponovnim pritiskom na sprožilno stikalo.

OPOMBA: Orodje ima stikalo za spremenljivo hitrost, ki pri močnejšem pritisku na sprožilec zagotovi večjo hitrost in navor, pri manjšem pa manjšo. Hitrost določa moč pritiska na sprožilno stikalo.

- Žago odklopite z električne vtičnice.

POZOR: Če žage ne odklopite, lahko po nesreči pride do zagona in s tem do hudih telesnih poškodb.

• Odvijte oba vijaka pokrovčka (7) v prestavnem okvirju s ključem imbus.
  ■ Premestite sklop vrtljive čeljusti (1) navznoter ali navzven.
• Oba vijaka pokrovčkov (7) dobro zategnite. Vijakov pokrovčkov (7) ne zategnite čezmerno.
• Odstranite ključ imbus.

POZOR: Zaradi zareza v električno napeljavo v steni lahko po žaginem listu, sponki, sklopu žaginega vodila steče električni tok. pri rezanju v steno se ne dotikajte kovinskih delov; primite samo za izolirane oprijemalne površine na orodju. Prepričajte se, da žaginemu listu pri rezanju ne bodo na poti skrita električna napeljava, vodne cevi in mehanske nevarnosti.

Na splošno velja, da so grobi žagini listi za les, plastiko in sestavljene materiale, finejši pa so za rezanje kovine. Udarjanje ali tresenje lahko pomeni, da potrebujete bolj fin žagin list ali višjo hitrost. Če se žagin list pregreva ali maši, to morda pomeni, da potrebujete bolj grobega. Žagine liste zamenjajte, ko otopijo. Top žagin list bo slabo žagal in lahko pregreje žago.

8.5 Potopno rezanje

Jasno označite linijo reza od primerne začetne točke znotraj območja izreza. Konico žaginega lista postavite nad to točko, tako da bo žaga vzporedna z linijo reza ter žago počasi spuščajte, dokler ne bo spodnji rob čeljusti slonel na obdelovancu in se žagin list ne bo dotikal obdelovanca. Zaženite žago in pustite, da doseže polno hitrost. Medtem ko žaga sloni na čeljusti, jo počasi nagnite naprej, da žagin list spustite v linijo reza. S takšnim premikanje nadaljujte, dokler ne bo žagin list pravokoten na obdelovanca.

8.6 Rezanje kovine

Za rezanje kovine je treba uporabiti žagin list, ki je zasnovan posebej za ta namen. Kot hladilno sredstvo lahko uporabljate lahko olje, saj boste tako preprečili pregrevanje žaginega lista, pomagali žaginemu listu, da bo rezal hitreje, in omogočili daljšo življenjsko dobo žaginega lista.

9 ČIŠČENJE IN VZDRŽEVANJE

Pozor! Pred vsakršnimi posegi na napravi izvlecite vtikač napajalnega kabla.

9.1 Čiščenje

• Ohranjajte prezračevalne reže naprave vedno čiste, da preprečite pregrevanje motorja.
• Redno čistite ohišje naprave z mehko krpo, po možnosti po vsaki uporabi.
• Očistite ves prah in umazanijo iz prezračevalnih rež naprave.
• Če umazanije ni mogoče odstraniti, uporabite mehko krpo, navlaženo z milnico.

Nikoli ne uporabljajte topil, kot so bencin, alkohol, amoniak itd. Ta topila lahko poškodujejo plastične dele.

10 TEHNIČNI PODATKI

Številka modela	POWX0397
Nazivna napetost	220-240 V
Nazivna frekvenca	50 Hz
Nazivna moč	900 W
Hitrost vrtenja	0-2600 min ^-1
Največja globina reza	115 mm
Dolžina kabla	3 m
Dolžina giba	20 mm
Elektronsko krmiljenje hitrosti	Da
Globina reza v jeklo	5 mm
Globina reza v les	115 mm
Vrsta električnega motorja	S ščetkami
Hitra menjava žaginega lista	Da
Mehak ročaj	Da
Material ohišja	Aluminij
Vrsta ročaja	Vrtljivi ročaj

11 HRUP

Vrednosti emisij hrupa, izmerjene skladno z ustreznim standardom. (K=3)

Stopnja akustičnega tlaka LpA 84 dB(A)

Stopnja akustične moči LwA 95 dB(A)

Garancija za ta izdelek velja 2 leta, rok za uveljavitev pa začne teči z datumom izročitve blaga potrošniku. Garancija se uveljavlja s potrjenim garancijskim listom in računom. Garancija velja na ozemlju Republike Slovenije. Izvajalec se obvezuje, da bo proti plačilu vzdrževal opremo in nudil nadomestne dele tudi po preteku garancijske dobe še 3 leta.

- Dajalec garancije Varo N.V izjavlja, da je izdelek brezhiben, brez proizvodnih in materialnih napak, da ustreza opisanim tehničnim podatkom, ter jamči za brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku, će ga uporablja skladno z navodili za uporabo, pri normalnih pogojih in hrani na predpisan način.

- Garancija pokriva vse napake, ki se v času garancijskega roka pojavijo na napravi in tudi na delih, ki so bili ob nakupu naprave priloženi (baterije, polnilniki, ležaji, ščetke, kabli, vtiči) ob pogoju, da do okvare na delih ni prišlo zaradi običajne obrabe. Garancija pa ne pokriva tudi napak, ki se pojavijo na dodatkih (svedri, nastavki za vrtanje, žagini listi itd.) kot tudi ne okvar, ki nastanejo zaradi neprimernega ravnanja, nesreče ali nedovoljene prilagoditve naprave.

- Garancijske določbe prav tako ne vključujejo škode in/ali napak zaradi neustrezne uporabe.

- Zavračamo tudi vsakršno odgovornost za vsakršne telesne poškodbe zardi neustrezne uporabe orodia.

- Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

■ Popravila sme izvesti le servis, pooblaščen za orodie Powerplus.

■ Zmeraj lahko pridobite več informacij na številki 00 32 3 292 92 90.

- Mogoči niso nobeni garancijski zahtevki, če je škoda na napravi posledica malomarnega vzdrževania ali preobremenitve.

- Iz garancije je popolnoma izključena škoda zaradi vstopa tekočine v napravo, prekomernega vstopa prahu, namernega poškodovanja (ali poškodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti električnega omrežja. Ta seznam ni izčrpen.

- Sprejem garancijskega zahtevka in popravilo naprave ne pomeni podaljšanja garancijskega obdobja ali začetka novega garancijskega obdobja, razen v primeru, da je bil zamenjan bistveni del naprave z novim delom. V kolikor se ob uveljavitvi garancijskega zahtevka blago zamenja z novim, proizvajalec izda nov garancijski list.

■ Naprave ali deli, ki so zamenjani v okviru garancije, ostanejo last družbe Varo NV.

- Pridržujemo si pravico do zavrnitve zahtevka, će dokazilo o nakupu ni predloženo oziroma će je očitno, da izdelek ni bil pravilno vzdrževan. (Čiste prezračevalne reže, redno servisirane ogliikove ščetke jtd.)

■ Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.

- Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo čistem stanju (v izvornem plastičnem kovčku, će je bil ta priložen) ter priložiti dokazilo o nakupu.

13 OKOLJE

Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodiniske odpadke, ampak na okoliu prijazen način.

Ž odpadnih električnih izdelkov ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Reciklirajte, će je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.

14 IZJAVA O SKLADNOSTI

VARO N.V. – Vic. Van Rompuy N.V. Joseph van Instraat 9 – BE 1500 Lier – Belgija izjavlja, da:

Izdelek: Sabljasta žaga 900 W

Znamka: POWERplus

Številka izdelka: POWX0397

ustreza osnovnim zahtevam in drugim ustreznim določbam veljavnih evropskih direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakršno nepooblaščeno spreminjanje naprave.

Evropskim direktivam (vključno z morebitnimi spremembami do dneva podpisa):

2011/65/EU

2006/42/EC

2014/30/EU

Evropski usklajeni standardi (vključno z morebitnimi spremembami do dneva podpisa):

EN62841-1:2015

EN62841-2-11:2016

EN IEC 55014-1 : 2021

Podpisani deluje v imenu izvršnega direktorja podjetja,

Philippe Vankerkhove

Oddelek za regulativne zadeve – vodja za skladnost
