MANUAL DE UTILIZARE POWX0397 PowerPlus

1 UTILIZARE PREVĂZUTĂ 2
2 DESCRIERE (FIG. A)....2
3 CONTINUTUL PACHETULUI....2
4 SIMBOLURI....3
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC....3
5.1 Zona de lucru....3
5.2 Siguranța electrică....3
5.3 Siguranța personală ....4
5.4 Folosirea și întreținerea aparatului electric ....4
5.5 Service....4
6 AVERTISMENTE DE SIGURANTĂ SPECIFICE....5
7 MONTAREA....5
7.1 Montarea și demontarea lamei de ferăstrău (Fig. 1)....5
8 MOD DE UTILIZARE....5
8.1 Pornirea și oprirea (4)....5
8.2 Pentru a modifica poziția ansamblului sabotului pivotant (Fig. 2)....6
8.3 Reglarea poziției mânerului (Fig. 3)....6
8.4 Generalități privind tăierea....6
8.5 Tăierea prin pătrundere....6
8.6 Tăierea în metal....6
9 CURĂȚARE ȘI ÎNTRETINERE ....7
9.1 Curățarea....7
10 DATE TEHNICE 7
11 ZGOMOT 7
12 GARANTIE 8
13 MEDIU 8
14 DECLARAȚIA DE CONFORMITATE ......9

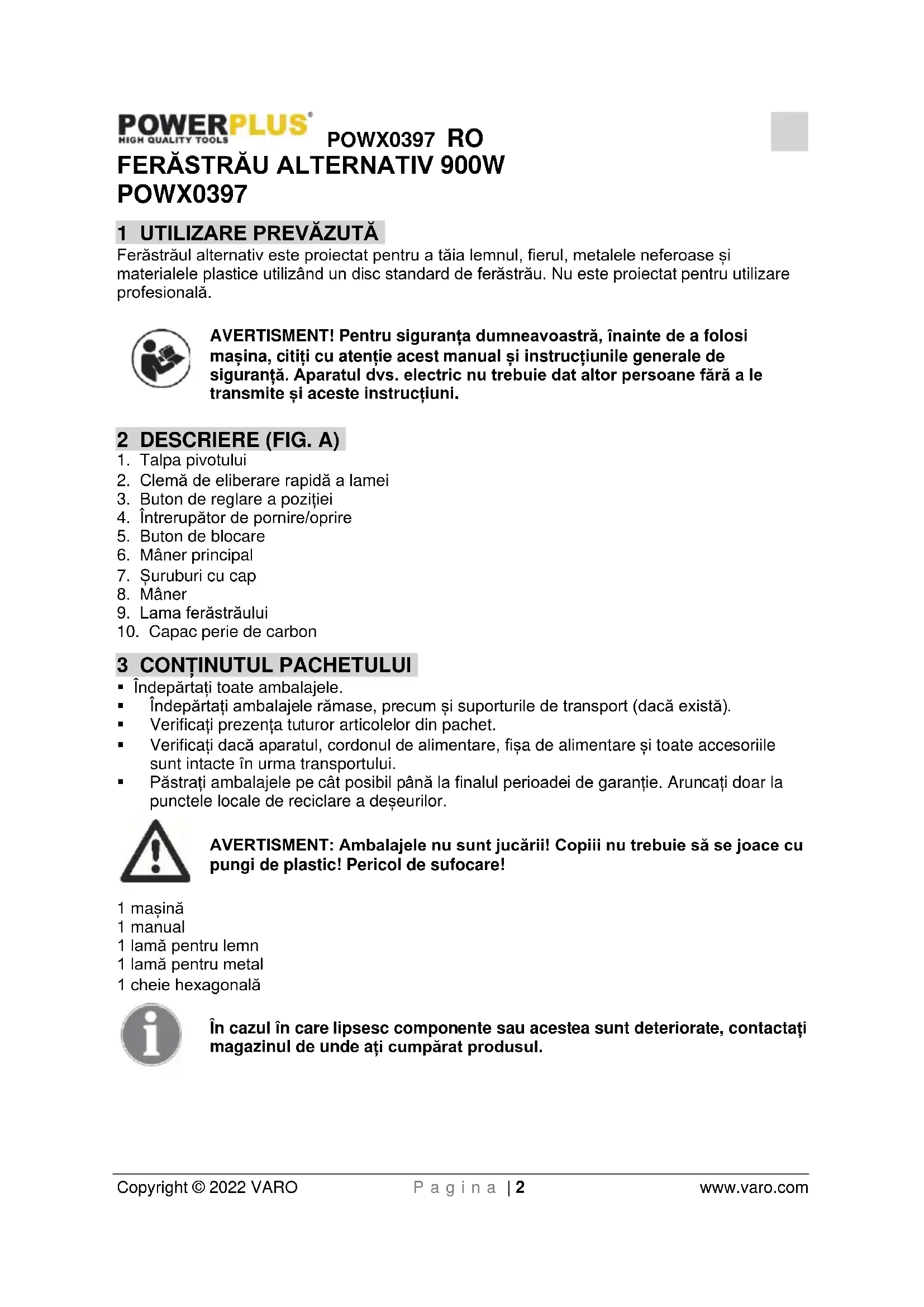

FERĂSTRĂU ALTERNATIV 900W POWX0397

1 UTILIZARE PREVĂZUTĂ

Ferăstrăul alternativ este proiectat pentru a tăia lemnul, fierul, metalele neferoase și materialele plastice utilizând un disc standard de ferăstrău. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Talpa pivotului
2. Clemă de eliberare rapidă a lamei
3. Buton de reglare a poziției
4. Întrerupător de pornire/oprire
5. Buton de blocare
6. Mâner principal
7. Şuruburi cu cap
8. Mâner
9. Lama ferăstrăului
10. Capac perie de carbon

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 maşină
1 manual
1 lamă pentru lemn
1 lamă pentru metal
1 cheie hexagonală

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual si sau pe masină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a sculei.		În conformitate cu cerințele esențiale ale Directivelor europene.
	Citiți manualul înainte de utilizare.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.
	Purtați dispozitive de protecție auditivă.		Purtați mănuși de protecție.
	Produsele electrice nu trebuie eliminate împreună cu gunoiul menajer.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.
• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folositi un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsate prinse de o piesă rotativă a aparatului electric poate la rănirea dumneavoastră.
• Nu vă întindeți. Trebuie să aveți permanent sprijin și echilibru. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu folosiți aparatul electric dacă întrerupătorul nu îl pornește sau oprește. Orice aparat cu întrerupător stricat este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.
• Întreținere. Verificați alinierea și conectarea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului electric. Dacă este deteriorat, reparați aparatul înainte de a-l folosi. Multe accidente sunt cauzate de folosirea de aparate electrice prost întreținute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.
• Folosiți aparatul electric, accesoriiile și sculele așchietoare etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Folosirea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații potențial periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 AVERTISMENTE DE SIGURANTĂ SPECIFICE

• Tineți aparatul electric de suprafețele de prindere izolate în timpul folosirii acestuia, atunci când aparatul electric poate intra în contact cu un fir ascuns sau cu propriul său cordon de alimentare. Contactul cu un fir aflat sub tensiune va pune sub tensiune părțile metalice descoperite ale uneltei și va electrocuta operatorul.
• Nu porniți aparatul dacă lama intră în contact cu vreo suprafață. Actiunea lamei va împinge aparatul și astfel persoanele pot fi rănite.
• Lăsați aparatul să se oprească complet înainte de a-l lăsa jos. Un aparat în funcțiune va lovi la intrarea lamei în contact cu o suprafață.
• Nu tăiați piese supradimensionate.
• Nu tăiați cuie sau șuruburi cu excepția cazului în care folosiți o lamă special destinată acestui scop. Verificați materialul înainte de tăiere. Înainte de a porni aparatul, asigurați-vă că lama nu intră în contact cu piesa.
• Feriți mâinile de piesele în mișcare și de suprafața superioară a piesei de prelucrat. Nu țineți mâinile sub suprafața de lucru în timpul utilizării ferăstrăului.

7 MONTAREA

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

Pentru a evita pornirea accidentală, verificați înainte de conectarea la priză ca butonul de blocare să nu fie cuplat și ca degetul dvs. să nu atingă întrerupătorul de pornire/oprire (4).

7.1 Montarea și demontarea lamei de ferăstrău (Fig. 1)

• Scoateți mai întâi din priză cordonul de alimentare.
• Rotiți cu mâna clema de eliberare rapidă a lamei (2) în sens invers orar.
• În același timp, împingeți complet lama (9), apoi deblocați clema de eliberare rapidă a lamei (2). Asigurați-vă că este strânsă complet.
• La demontarea lamei de ferăstrău (9), urmați procedura de mai sus în ordine inversă.

Înainte de a băga în priză cordonul de alimentare, trageți întotdeauna de lamă (9) pentru a verifica dacă bine fixată în clemă. Nerespectarea acestei măsuri poate duce la rănirea gravă.

8 MOD DE UTILIZARE

8.1 Pornirea și oprirea (4)

• Conectați fișa la sursa de alimentare.
• Porniți și opriți unealta strângând sau eliberând întrerupătorul de pornire / oprire (4).
• Pentru funcționarea continuă, este suficient să apăsați butonul de blocare (5) de pe laterala stângă a mânerului. Butonul de blocare poate fi eliberat apăsând din nou butonul declanșator.

NOTĂ: Aparatul este prevăzut cu un comutator de reglare a turației, care reduce și mărește turația la reducerea și creșterea presiunii pe declanșator. Turația este comandată de nivelul de presiune pe butonul declanșator.

8.2 Pentru a modifica pozitia ansamblului sabotului pivotant (Fig. 2)

■ Scoateți din priză ferăstrăul.

AVERTISMENT: Nerespectarea acestei măsuri de siguranță poate duce la pornirea accidentală a ferăstrăului, provocând rănirea gravă.

• Slăbiti cu cheia hexagonală ambele suruburi cu cap (7) din cadrul angrenajului.
• Repozitionați spre interior sau spre exterior ansamblul sabotului pivotant (1).
• Strângeti corespunzător ambele şuruburi cu cap (7). Nu strângeti excesiv şuruburile cu cap (7).
• Scoateți cheia hexagonală.

AVERTISMENT: Tăierea în instalațiile electrice din pereți poate duce la punerea sub tensiune a lamei, a clemei lamei și a tijei ferăstrăului. Nu atingeți componentele metalice atunci când tăiați în pereți; atingeți doar suprafețele izolate de prindere oferite de unealtă. Asigurați-vă că evitați cablurile electrice ascunse, conductele de apă și pericolele de natură mecanică atunci când tăiați în pereți.

8.3 Reglarea poziției mânerului (Fig. 3)

Împingeti butonul spre spate, conform direcției săgeților din Fig. 3 și rotiți mânerul spre stânga sau spre dreapta simultan.

Există cinci poziții.

8.4 Generalități privind tăierea

Dacă este mobilă, fixați piesa de lucru, așezați sabotul frontal al ferăstrăului pe piesa de lucru (verificați ca lama să nu atingă piesa de lucru) și porniți ferăstrăul, apăsând suficient de puternic pe direcția de tăiere pentru a păstra constant sabotul apăsat ferm pe piesa de lucru. Nu forțați tăierea sau ferăstrăul se va bloca. Nu îndoiți și nu răsuciți lama, lăsați unealta și lama să acționeze.

În general, lamele grosiere sunt pentru lemn, materiale plastice și compozite, iar lamele mai fine sunt pentru tăierea în metal. Trepidațiile și vibrațiile pot indica faptul că este nevoie de o lamă mai fină sau o viteză mai mare. Dacă lama se încinge sau se blochează, poate fi indicația faptului că este nevoie de o lamă grosieră. Înlocuiți lamele tocite. Acestea au rezultate slabe și pot supraîncălzi ferăstrăul.

8.5 Tăierea prin pătrundere

Marcați în mod clar linia de tăiere, de la un punct inițial convenabil în zona de tăiere, fixați vârful lamei deasupra punctului respectiv, cu lama paralelă cu linia de tăiere; coborâți încet ferăstrăul până când marginea cu buton sabotului se așază pe piesa de lucru și lama nu atinge piesa de prelucrat. Porniți ferăstrăul și lăsați-l să ajungă la viteza maximă. Cu ferăstrăul așezat pe sabot, înclinați încet ferăstrăul spre înainte pentru a coborî lama pe linia de tăiere. Continuați această mișcare până când lama ferăstrăului este perpendiculară pe piesa de lucru.

8.6 Tăierea în metal

Trebuie utilizate lame concepute special pentru tăierea metalelor. Puteți utiliza ulei ușor ca agent de răcire atunci când tăiați în metal, ceea ce va preveni supraîncălzirea lamei, va ajuta lama să taie mai rapid și va crește durata de exploatare a lamei.

9 CURĂȚARE ȘI ÎNTRETINERE

Atenție! Înainte de a efectua orice lucrări asupra echipamentului, scoateți din priză.

9.1 Curățarea

• Păstrați curate fantele de aerisire ale mașinii pentru a evita supraîncălzirea motorului.
• Curățați cu regularitate carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.
• Păstrați fantele de aerisire curate și fără praf.
• Dacă murdăria nu poate fi îndepărtată, folosiți o cârpă moale umezită cu apă și săpun.

Nu folosiți solventi precum petrol, alcool, apă amoniacală, etc. Acești solventi pot deteriora componentele de plastic.

10 DATE TEHNICE

N. model	POWX0397
Tensiune nominală	220-240 V
Frecvență nominală	50 Hz
Putere nominală	900 W
Turație	0-2600 min ^-1
Adâncime maximă de tăiere	115 mm
Lungime cablu	3 metri
Lungimea cursei	20 mm
Control electronic al turației	Da
Adâncime de tăiere în oțel	5 mm
Adâncime de tăiere în lemn	115 mm
Tipul motorului electric	Cu perii
Înlocuire rapidă a lamei	Da
Mâner cu manșon moale	Da
Material carcasă transmisie	Aluminiu

11 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	84 dB(A)
Nivel de putere acustică LwA	95 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protectie auditivă.

aw (Nivel vibrații):

Max. 18,9 m/s ^4

K = 1,5 ~m / s^2

12 GARANTIE

- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator. - Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.

- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].

- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii negliente sau suprasolicitării.

- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.

- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)

Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

13 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Deșeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: Ferăstrău alternativ 900 W

marcă înregistrată: POWERplus

model: POWX0397

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015

EN62841-2-11:2016

EN IEC 55014-1 : 2021

Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Philippe Vankerkhove

Divizia de reglementare – Director de conformitate
