MANUALE UTENTE POWX0397 PowerPlus

8.3 Regolazione della posizione di presa (Fig. 3) ...................................................... 6

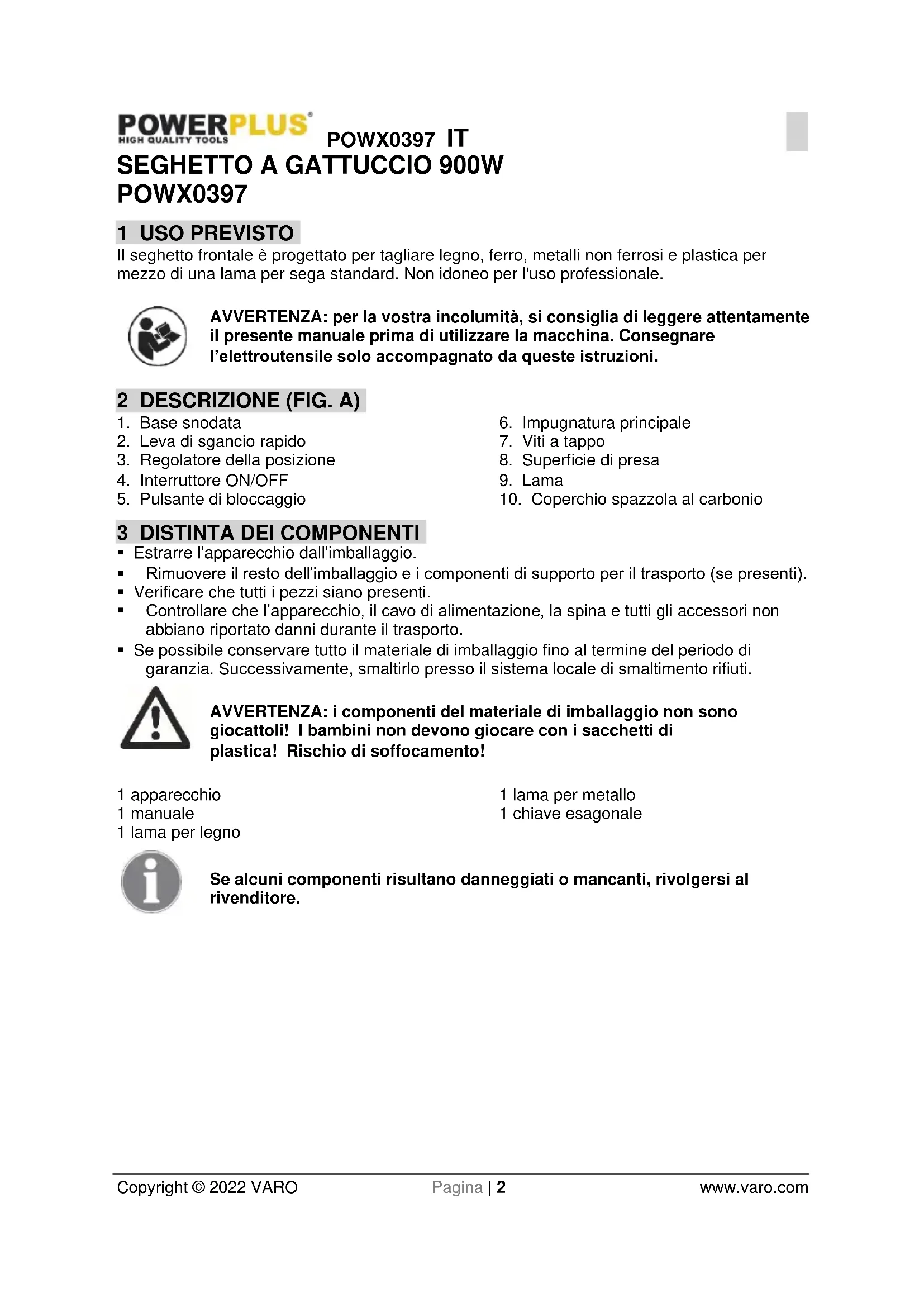

POWX0397 1 USO PREVISTO Il seghetto frontale è progettato per tagliare legno, ferro, metalli non ferrosi e plastica per mezzo di una lama per sega standard. Non idoneo per l'uso professionale. AVVERTENZA: per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A)

2. Leva di sgancio rapido

3. Regolatore della posizione

4. Interruttore ON/OFF

5. Pulsante di bloccaggio

6. Impugnatura principale

8. Superficie di presa

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 apparecchio 1 manuale 1 lama per legno 1 lama per metallo 1 chiave esagonale Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWX0397 IT Copyright © 2022 VARO Pagina | 3 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

Conforme ai requisiti essenziali delle Direttive Europee.

Leggere attentamente il manuale prima dell'uso.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

Indossare protezioni auricolari.

Indossare guanti protettivi.

I prodotti elettrici non devono essere smaltiti con i rifiuti domestici.

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

• Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.

• Non danneggiare il cavo. Non utilizzare il cavo per trascinare l’apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.

• Se l’elettroutensile viene impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche letali.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.POWX0397 IT Copyright © 2022 VARO Pagina | 4 www.varo.com

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non sporgersi troppo quando si lavora con l’apparecchio. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima di effettuare regolazioni sull’apparecchio, sostituire accessori o prima di riporre l’elettroutensile. Queste precauzioni servono a prevenire l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.POWX0397 IT Copyright © 2022 VARO Pagina | 5 www.varo.com

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.

6 AVVERTENZE DI SICUREZZA SPECIFICHE

• In caso di operazioni in cui l’accessorio di taglio può urtare cavi elettrici o venire in contatto con il proprio cavo di alimentazione, è necessario afferrare l’apparecchio per l’impugnatura con rivestimento isolante. In caso di contatto con un cavo sotto tensione, le parti metalliche esposte dell’apparecchio si caricano anch’esse trasmettendo la scossa elettrica all’operatore.

• Non avviare l’apparecchio se la lama è in contatto con una qualsiasi superficie. Il movimento della lama farebbe sbalzare la lama con il rischio di provocare lesioni.

• Prima di posare l’apparecchio attendere che la lama sia completamente ferma. L’apparecchio in funzione, infatti, sobbalzerebbe al contatto della lama con una superficie.

• Non tagliare pezzi di dimensioni eccessive.

• Non tagliare chiodi o viti se non si utilizzano lame specifiche per questo scopo. Esaminare il materiale prima di tagliarlo.

• Prima di accendere l’apparecchio, accertarsi che la lama non sia a contatto con il pezzo da lavorare.

• Tenere le mani a distanza dalle parti in movimento e sulla superficie superiore del pezzo da lavorare. Non appoggiare le mani sotto la superficie di lavoro mentre l’apparecchio è in funzione. 7 MONTAGGIO Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targhetta dati. Al fine di evitare l’avviamento accidentale, controllare prima di collegare l’apparecchio all’alimentazione che il pulsante di bloccaggio non sia inserito e che il dito non tocchi l’interruttore ON/OFF (4).

7.1 Montaggio o rimozione della lama (Fig. 1)

• Scollegare prima di tutto il cavo di alimentazione.

• Ruotare manualmente e in senso antiorario la leva di sgancio rapido (2) della lama.

• Al tempo stesso, spingere completamente la lama (9) verso il basso e rilasciare quindi la leva di sgancio rapido. Verificare che la lama sia bloccata saldamente.

• Per rimuovere la lama (9), seguire in ordine inverso la procedura descritta sopra. Prima di collegare il cavo di alimentazione, tirare sempre la lama (9) per verificare che sia saldamente bloccata dalla leva. Diversamente, è possibile incorrere in gravi lesioni. 8 FUNZIONAMENTO

8.1 Interruttore on/off (4)

• Collegare la spina alla rete di alimentazione.

• Accendere o spegnere l’apparecchio premendo o rilasciando l’interruttore ON/OFF (4).

• Per il funzionamento continuo, è sufficiente premere il pulsante di bloccaggio (5) sul lato sinistro dell’impugnatura. Per rilasciare il pulsante di bloccaggio premere nuovamente l’interruttore.POWX0397 IT Copyright © 2022 VARO Pagina | 6 www.varo.com NOTA: questo apparecchio è dotato di selettore di velocità variabile che consente di ridurre e aumentare la velocità controllando la pressione sul selettore stesso. Il controllo della velocità dipende dalla pressione esercitata.

8.2 Per cambiare posizione della base snodata (2)

• Scollegare l’apparecchio dalla rete. AVVERTENZA: il mancato scollegamento dell’apparecchio dalla rete può comportare l’avviamento accidentale con la conseguenza di gravi lesioni.

• Allentare entrambe le viti a tappo (7) sul telaio per mezzo della chiave esagonale.

• Riposizionare la base snodata (1) internamente o esternamente.

• Serrare di nuovo a fondo entrambe le viti a tappo (7). Le viti a tappo (7) tuttavia non devono essere serrate eccessivamente.

• Rimuovere la chiave esagonale. AVVERTENZA: il contatto con cavi elettrici all’interno della parete può caricare elettricamente la lama, il fermo della lama e il gruppo della testata. Non toccare parti metalliche durante il lavoro a parete. Afferrare l’apparecchio solo per le superfici isolate. Prima di lavorare a una parete, accertarsi che nella superficie di taglio non vi siano cavi elettrici, tubi dell’acqua e rischi meccanici.

8.3 Regolazione della posizione di presa (Fig. 3)

Premere il pulsante all’indietro nella direzione indicata dalla freccia nella Fig. 3 e al tempo stesso ruotare la presa verso sinistra o verso destra. Sono possibili in tutto 5 posizioni.

8.4 Operazioni di taglio generiche

Bloccare il pezzo da tagliare, se necessario. Appoggiare la base anteriore dell’apparecchio sul pezzo da tagliare (prestando attenzione ad evitare il contatto con la lama) e azionare l’interruttore esercitando una pressione adeguata in direzione del taglio in modo da mantenere la base saldamente premuta contro il pezzo da tagliare. Non forzare il taglio né far andare in stallo l’apparecchio. Non piegare o torcere la lama, assecondare l’apparecchio e la lama stessa durante il lavoro. In generale, le lame più grosse servono per il legno, la plastica e gli impiallacciati, mentre le lame più fini servono per tagliare il metallo. Rumori anomali o vibrazioni possono indicare la necessità di utilizzare una lama più fine o una velocità più elevata. Il surriscaldamento o l’inceppamento della lama possono indicare la necessità di utilizzare una lama più grossa. Sostituire la lama quando non è più adeguatamente affilata. L’uso di lame non affilate produce risultati insoddisfacenti e può provocare il surriscaldamento della sega.

8.5 Tagli dal centro

Segnare con chiarezza la linea di taglio da un punto iniziale praticabile entro il perimetro dell’area da ritagliare; posizionare la punta della lama su tale punto, con la sega parallela alla linea di taglio, abbassando la sega fino a poggiare il bordo della base sul pezzo da tagliare ma senza contatto tra la lama e il pezzo da tagliare; avviare quindi la sega e raggiungere la massima velocità. Con l’apparecchio appoggiato sulla base, inclinarlo lentamente in avanti per abbassare la lama sulla linea di taglio. Continuare fino a quando la lama sarà perpendicolare al pezzo da tagliare.POWX0397 IT Copyright © 2022 VARO Pagina | 7 www.varo.com

8.6 Taglio di metallo

Utilizzare per questo scopo solo lame specificamente progettate. Durante il taglio di oggetti metallici è possibile utilizzare un olio leggero come refrigerante, al fine di evitare il surriscaldamento della lama, accelerare il taglio e prolungare la durata della lama stessa.

9 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

• Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore.

• Pulire regolarmente l’alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.

• Mantenere le aperture di ventilazione libere da polvere e sporcizia.

• Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come petrolio, alcool, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica. 10 DATI TECNICI N. modello POWX0397 Tensione nominale 220-240 V Frequenza nominale 50 Hz Potenza nominale 900 W Velocità di rotazione 0-2600 min

Profondità di taglio max. 115 mm Lunghezza del cavo 3 m Lunghezza della corsa 20 mm Controllo elettronico della velocità

Profondità di taglio, acciaio 5 mm Profondità di taglio, legno 115 mm Tipo di motore elettrico A spazzole Sostituzione rapida delle lame

Materiale della testata ingranaggi Alluminio 11 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 84 dB(A) Livello di potenza acustica LwA 95 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione): Max. 18,9 m/s² K = 1,5 m/s²POWX0397 IT Copyright © 2022 VARO Pagina | 8 www.varo.com 12 GARANZIA

• Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 13 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.POWX0397 IT Copyright © 2022 VARO Pagina | 9 www.varo.com

14 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: SEGHETTO A GATTUCCIO 900 W Marchio: POWERplus Numero articolo: POWX0397 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/EC 2014/30/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN62841-1 : 2015 EN62841-2-11 : 2016

EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove Regulatory Affairs – Compliance Manager 29/10/2021, Lier - BelgiumPOWX0397 PT Copyright © 2022 VARO P á g i n a | 1 www.varo.com
