BRUKSANVISNING POWX0397 PowerPlus

1 TILTENKT BRUK 2
2 BESKRIVELSE (FIG. A) 2
3 PAKKENS INNHOLD 2
4 SYMBOLFORKLARING .... 3
5 GENERELLE SIKKERHETSADVARSLER 3
5.1 Arbeidsplassen....3
5.2 Elektrisk sikkerhet....3
5.3 Personsikkerhet....4
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy....4
5.5 Service....4
6 SPESIELLE SIKKERHETSADVARSLER 5
7 MONTERING....5
7.1 Montere og fjerne sagbladet (Fig. 1)....5
8 BRUK....5
8.1 Slå på og av (4) 5
8.2 Endre posisjonen til vippeskoen (Fig. 2)....5
8.3 Justering av grepet (Fig. 3)....6
8.4 Generell saying....6
8.5 Dykksaging 6
8.6 Metallsaging....6
9 RENGJ∅RING OG VEDLIKEHOLD 6
9.1 Rengjøring....6
10 TEKNISKE DATA....7
11 ST∅Y....7
12 GARANTI....7
13 MILJ∅ 8
14 SAMSVARSERKLÆRING....8

Bajonettsagen er beregnet på å sage tre, jern, ikke-jernholdige metaller og plast med bruk av et standard sagblad. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Vippesko
2. Hurtigutløsende bladklemme
3. Posisjonsregulator
4. PÅ/AV-avtrekker

5. Låseknapp

6. Hovedhåndtak

7. Hodeskruer
8. Grep
9. Sagblad
10. Kullbørstedeksel

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 x maskin
1 x håndbok
1 x treblad

1 x metallblad
1 x sekskantnøkkel

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

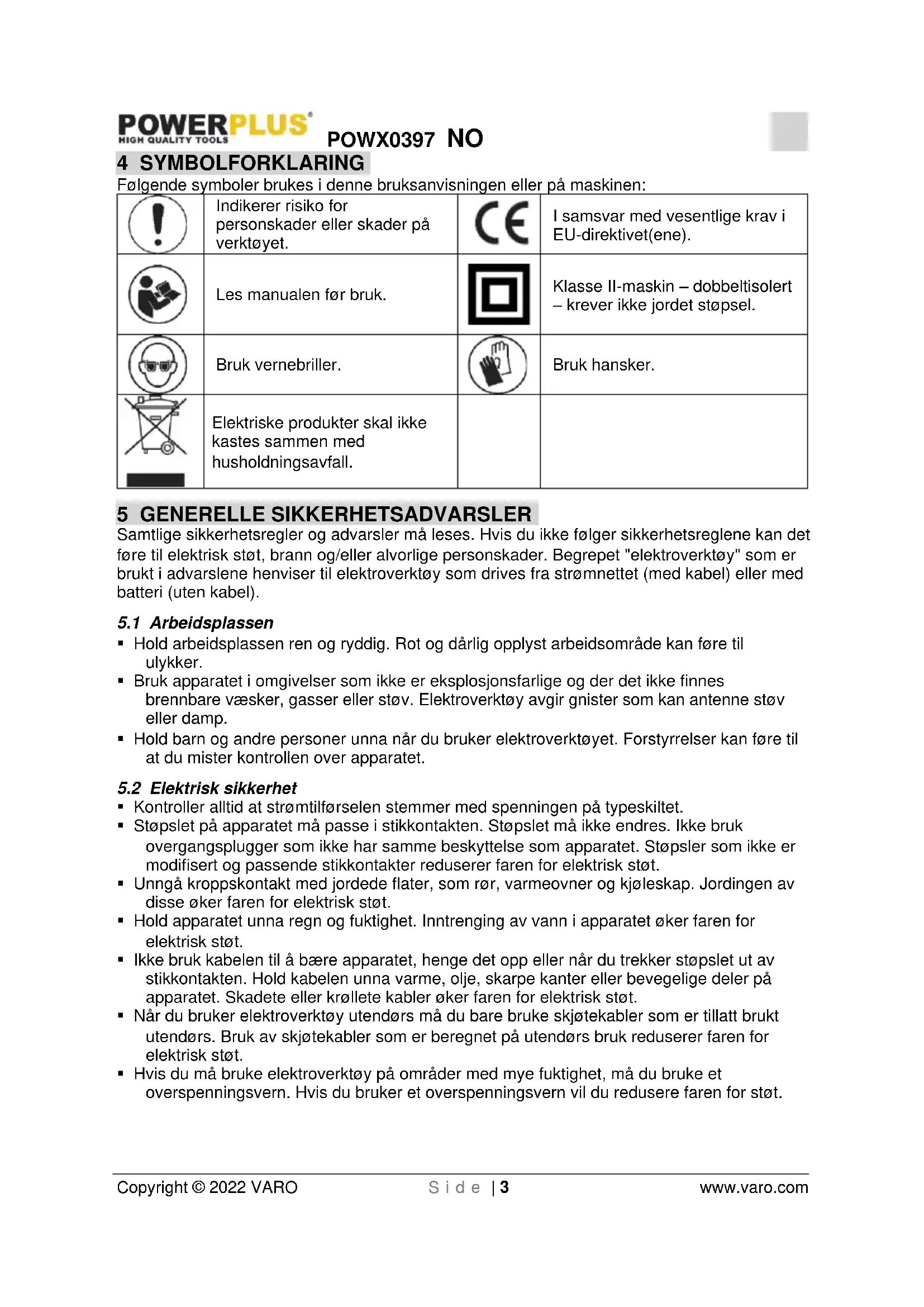

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.		I samsvar med vesentlige krav i EU-direktivet(ene).
	Les manualen før bruk.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.
	Bruk vernebriller.		Bruk hansker.
	Elektriske produkter skal ikke kastes sammen med husholdningsavfall.

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

- Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

- Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

- Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

- Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.

- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.

- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 SPESIELLE SIKKERHETSADVARSLER

• Hold verktøyet i de isolerte gripeflatene når du utfører en handling der et kutteverktøy kan komme i kontakt med skjulte ledninger eller egen ledning. Kontakt med en strømførende ledning vil gjøre eksponerte metalldeler på verktøyet strømførende, og operatøren vil få støt.
• Ikke start verktøyet mens bladet ligger an mot en flate. Bladets bevegelse kan få verktøyet til å sprette, noe som kan føre til skade.
• La verktøyet stanse helt opp før du legger det fra deg. Et verktøy som er i gang vil rykke når bladspissen berører enhver flate.
• Ikke kutt for store arbeidsstykker.
• Ikke kutt spiker eller skruer med mindre du bruker et spesialblad som er beregnet på dette. Inspiser materialet før du kutter.
• Før du slår på verktøvet må du siekke at bladet ikke ligger an mot arbeidsstvkket.
• Hold hendene unna bevegelige deler og overflaten på arbeidsstykket. Ikke plasser hendene under arbeidsstykket mens sagen er i gang.

7 MONTERING

Kontroller alltid at forsynt spenning stemmer overens med nominell spenning på typeskiltet. For å unngå utilsiktet start, må du påse at låseknappen er aktivert før du plugger verktøyet i stikkontakten, og du må holde fingeren borte fra PÅ/AV-avtrekkeren (4).

7.1 Montere og fjerne sagbladet (Fig. 1)

• Trekk først støpslet ut av stikkontakten.
• Drei den hurtigutløsende bladklemmen (2) mot klokken for hånd.
• Skyv samtidig bladet (9) så langt inn som mulig. Slipp deretter den hurtigutløsende bladklemmen (2) og kontroller at bladet sitter godt festet.

- Når du skal fjerne sagbladet (9), følger du fremgangsmåten ovenfor i motsatt rekkefølge.

8.1 Slå på og av (4)

• Sett støpslet i stikkontakten.
• Slå verktøvet på eller av ved å klemme eller slippe PÅ/AV-avtrekkeren (4).
• For kontinuerlig bruk, trykker du inn läseknappen (5) på venstre side av håndtaket. Låseknappen deaktiveres ved å trykke på PÅ/AV-avtrekkeren igjen.

MERK: Dette verktøyet har en trinnløs hastighetsvelger som gir fra lav hastighet til høyere hastighet ved påføring av trykk på avtrekkeren. Hastigheten kontrolleres med trykket på avtrekkeren.

8.2 Endre posisjonen til vippeskoen (Fig. 2)

- Trekk støpslet ut av stikkontakten.

ADVARSEL: Hvis du ikke trekker ut støpslet, kan det føre til utilsiktet oppstart av sagen. Dette kan forårsake alvorlige personskader.

• Løsne begge hodeskruene (7) på grepet med sekskantnøkkelen.
  ■ Beveg vippeskoen (1) inn eller ut.
• Trekk godt til begge hodeskruene (7) igjen. Ikke trekk til hodeskruene (7) for hardt.
  ■ Fjern sekskantnøkkelen.

ADVARSEL: Hvis du sager i strømførende ledninger i vegger, kan bladet, bladklemmen og sagemekanismen bli strømførende. Ikke berør metalldeler når du sager i vegger. Grip kun om de isolerte gripeflatene på verktøyet. Forsikre deg om at det ikke er elektriske ledninger, vannrør eller mekaniske farer i veien der du skal sage i en vegg.

8.3 Justering av grepet (Fig. 3)

Skyv knappen bakover slik pilene indikerer i Fig. 3, samtidig som du roter grepet mot venstre eller høyre.

Det er totalt fem posisjoner.

8.4 Generell saging

Klem fast arbeidsstykket hvis det er nødvendig og legg vippeskoen an mot arbeidsstykket (påse at bladet ikke berører arbeidsstykket). Start sagen og legg nok trykk i sageretningen slik at vippeskoen hele tiden trykkes fast mot arbeidsstykket. Ikke bruk for mye makt, da kan sagen kjøre seg fast. Ikke bøy eller vri bladet, la verktøyet og bladet gjøre jobben.

Generelt brukes grovere blader til tre, plast og blandinger, mens finere blader brukes til å sage i metall. Klapring og vibrasjon kan indikere at du behøver et finere blad eller høyere hastighet. Hvis bladet overopphetes eller kiler seg fast, kan dette bety at du trenger et grovere blad. Skift ut sløve blader. Sløve blader vil gi dårlige resultater og kan føre til overoppheting av sagen.

8.5 Dykksaging

Merk sagelinjen godt. Start fra et praktisk punkt og plasser bladet over dette punktet med sagen parallelt med sagelinjen. Senk bladet sakte til den nedre kanten av skoen ligger an mot arbeidsstykket, men uten at sagbladet berører arbeidsstykket. Start sagen og la den nå full hastighet. Med sagen hvilende på skoen, tipper du sagbladet sakte fremover til bladet senkes i sagelinjen. Fortsett denne bevegelsen til sagbladet er vinkelrett på arbeidsstykket

8.6 Metallsaging

Det må brukes spesielle sagblad til å sage i metall. Du kan bruke litt lett olje som et kjølemiddel når du sager i metall. Dette vil hindre at bladet overopphetes, hjelper til raskere saging og gir bladet lengre levetid.

9 RENGJ∅RING OG VEDLIKEHOLD

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

9.1 Rengjøring

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig med en myk klut, helst etter hver gangs bruk.
• Sørg for at ventilasjonssporene er fri for støv og skitt.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA 84 dB(A)

Lydeffektnivå LwA 95 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon):

Maks. 18,9 m/s ^4

K = 1,5 ~m / s^2

12 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
• Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

13 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

14 SAMSVARSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

Produkt: BAJONETTSAG 900 W

Merke: POWERplus

Modell: POWX0397

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-2-11:2016

EN IEC 55014-1 : 2021

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder
