POWX0397 - Píla PowerPlus - Bezplatný návod na obsluhu

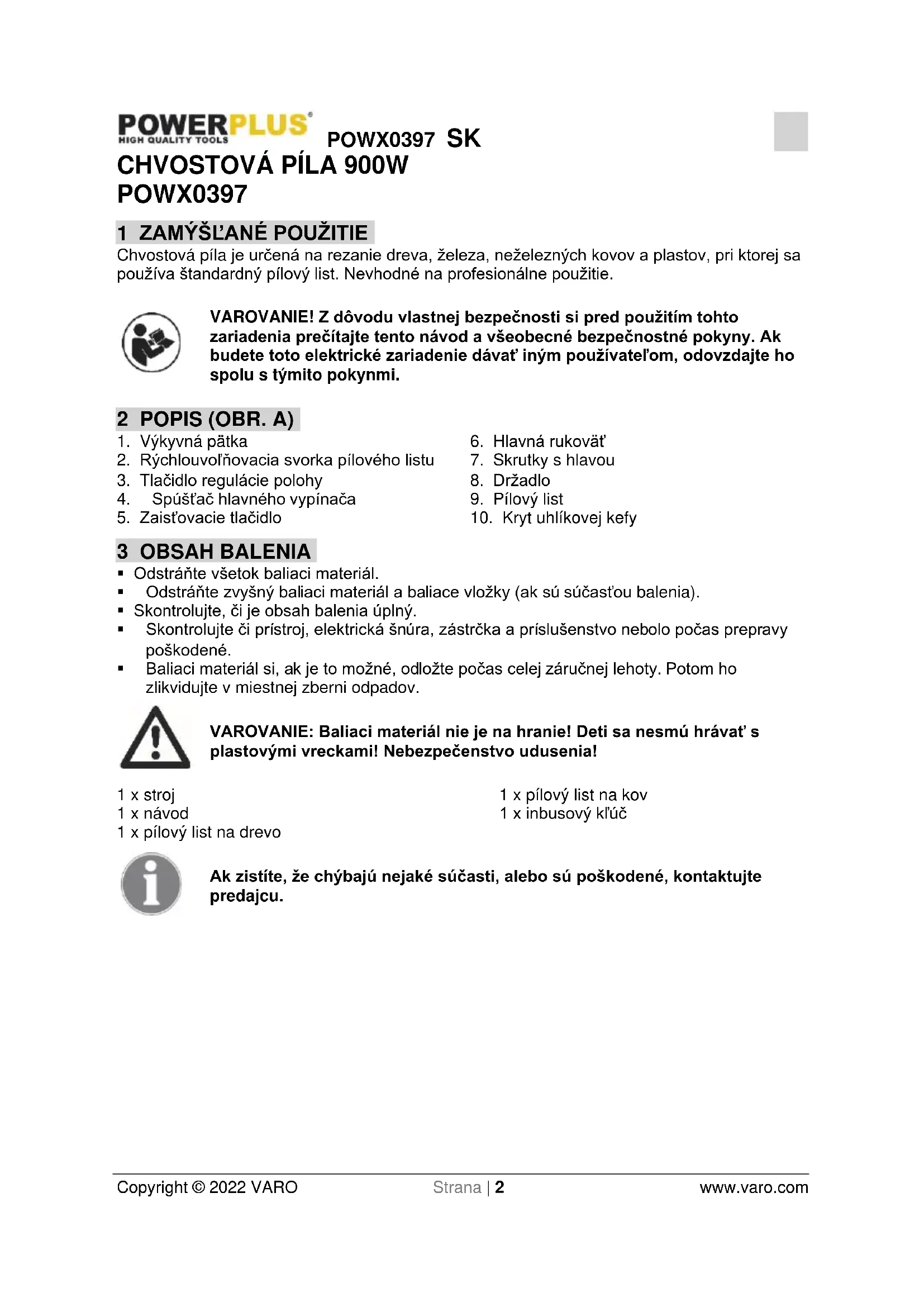

NÁVOD NA OBSLUHU POWX0397 PowerPlus

Chvostová píla je určená na rezanie dreva, železa, neželezných kovov a plastov, pri ktorej sa používa štandardný pílový list. Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak budete toto elektrické zariadenie dávat' iným používatel'om, odovzdajte ho spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Výkyvná pätka
2. Hlavná rukovät
3. Rýchlouvolňovacia svorka pílového listu 7. Skrutky s hlavou
4. Tlačidlo regulácie polohy 8. Držadlo
5. Spúšťač hlavného vypínača 9. Pílový list
6. Zaist'ovacie tlačidlo 10. Kryt uhlíkovej kefy

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, ak je to možné, odložte počas celej záručnej lehoty. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

1 x stroj 1 x pílový list na kov
1 x návod 1 x inbusový klúč

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia, alebo poškodenie nástroja.		V súlade so základnými požiadavkami európskych smerníc.
	Pozorne si prečítajte pokyny.		Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku.
	Noste ochranné okuliare.		Noste ochranné rukavice.
	Elektrické výrobky sa nesmú likvidovať s domovým odpadom.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
• Vidlice elektrického náradia musia zodpovedať siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
  Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, nekízavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klůče a iné nástroje. Klůč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spolahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel'nost' elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste volné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Volné odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
• Náradie sa musí udržiavat' v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnost' elektrického náradia.

6 ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY

• Pri vykonávaní činnosti, pri ktorej sa rezacie zariadenie môže dostat’ do kontaktu so skrytým el. vedením alebo vlastnou elektrickou šnúrou, držte náradie za izolovaný držiak. Kontakt so „živým“ drôtom spôsobí, že kovové časti nástroja budú tiež pod prúdom a používateľovi spôsobia šok.
  Nástroj nespúšťajte, ked' sa čepel' dotýka nejakého povrchu. Činnosť čepele roztrasie nástroj a môže spôsobit' telesné zranenie.
• Počkajte, kým sa stroj úplne nezastaví, a až potom ho položte. Bežiaci nástroj sa trhne, keď sa špička čepele dotkne nejakého povrchu.
  ■ Nerežte príliš vel'ké obrobky.
• Nerežte klince alebo skrutky, ak nepoužívate čepel' špeciálne určenú na tento účel. Pred rezaním pozorne skontrolujte materiál.
• Pred zapnutím nástroja dbajte na to, aby sa čepel' nedotýkala obrobku.
• Ruky držte mimo pohyblivých častí a na povrchu obrobku. Ruky nedávajte pod povrch obrobku, keď je píla v prevádzke.

7 MONTÁŽ

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku. Aby ste predišli náhodnému štartu, skontrolujte a ubezpečte sa, že zaistovacie tlačidlo nie je pred pripojením nástroja k elektrickej sieti aktivované a váš prst nestláča spúšt hlavného vypínača (4).

7.1 Inštalácia alebo vybratie pilového listu (obr. 1)

• Najprv odpojte el. šnúru.
• Rukou otočte rýchlovolňovaciu svorku pílového listu (2) proti smeru chodu hod. ručičiek.
• Súčasne stlačte pílový list (9) do najhlbšej polohy, potom uvoľnite rýchlouvoľňovaciu svorku pílového listu (2). Uistite sa, či je bezpečne upnutá.
• Pri vyberaní pílového listu (9) postupujte horeuvedeným postupom v opačnom poradí krokov.

• Zástrčku pripojte k napájaciemu zdroju.
  Nástroj zapnite alebo vypnite tak, že stlačíte alebo pustíte spúšťač hlavného vypínača (4).
• Pre nepretržitú prevádzku stačí stlačit' zaist'ovacie tlačidlo (5) na l'avej strane rukoväte. Zaist'ovacie tlačidlo je možné uvoľnit' opätovným stlačením spúšte vypínača.

POZNÁMKA: Tento nástroj má prepínač s premenlivou rýchlost'ou, ktorý umožňuje menit' otáčky zmenou sily stlačenia spúšt'ača. Otáčky reagujú na vel'kost' stlačenia spúšt'ača.

8.2 Zmena polohy zostavy výkyvnej pätky (obr. 2)

- Pílu odpojte od el. siete.

VAROVANIE: Ak neodpojíte pílu od el. siete, mohlo by dôjst' k náhodnému spusteniu zariadenia s následkom vážneho zranenia.

Inbusovým klúčom povol'te obe skrutky s hlavou (7) v ráme prevodovky.
■ Zostavu výkyvnej pätky (1) premiestnite dnu alebo von.
■ Znovu bezpečne utiahnite obe skrutky s hlavou (7). Nestrhnite závity skrutiek s hlavou (7).
■ Vyberte inbusový klúč.

VAROVANIE: Rezanie do el. vedenia v stenách môže spôsobit', že pílový list, svorka pílového listu a zostava lišty píly budú pod prúdom. Nedotýkajte sa kovových častí, ked' režete do steny. Uchopte len izolované povrchy držiakov na nástroji. Ked' režete do steny, zabezpečte, aby v ceste pílovému listu nestálo skryté elektrické vedenie, vodovodné rúry a mechanické nebezpečenstvá.

8.3 Nastavenie polohy uchopenia (obr. 3)

Tlačidlo stlačte dozadu, ako ukazuje smer šípky na obr. 3, a súčasne otočte držadlo dolava alebo doprava.

Celkovo existuje päť polôh.

Ak je obrobok prenosný, upnite ho. Prednú pätku píly položte na obrobok (zabezpečte, aby sa čepel' nedotýkala obrobku) a spustite pílu, pričom vyvíjajte tlak v smere rezu, aby bola pätka po celý čas pevne pritlačená o obrobok. Rez nesiľte ani pílu nebrzdite. Čepel' neohýbajte ani neotáčaite, nechaite nástroj ai čepel' vykonať svoju prácu.

Vo všeobecnosti sú drsnejšie čepele na drevo, plasty a kompozity a jemnejšie čepele sú na rezanie kovu. Čvakanie alebo vibrácie môžu indikovat', že budete potrebovat' jemnejšiu čepel' alebo vyššiu rýchlost'. Ak sa čepel' prehreje alebo upchá, môže to indikovat', že budete potrebovat' drsnejšiu čepel'. Ked' sa čepele otupia, vymeňte ich. Otupené čepele vytvárajú slabé výsledky a môžu prehriat' pílu.

8.5 Ponorné rezanie

Jasne vyznačte líniu rezu, z pohodlného začiatočného bodu v rámci vyrezanej oblasti položte špičku čepele na tento bod tak, aby bola píla paralelne k línii rezu, spomal'te pílu, až kým tlačidlový okraj pätky nebude spočívať na obrobku a čepel' sa nebude dotýkať obrobku, spustite pílu a nechajte ju dosiahnuť plnú rýchlost'. Ked' píla spočíva na pätke, pomaly nakláňajte pílu dopredu, aby sa čepel' znížila do línie rezu. Pokračujte v tomto pohybe, kým nebude čepel' píly kolmo na obrobok.

8.6 Rezanie do kovu

Na tento účel sa musia použit' čepele špeciálne určené na rezanie do kovu. Pri rezaní do kovu môžete ako chladivo použit' ľahký olej, ktorý zabráni prehriatiu čepele, pomôže, aby čepel' rezala rýchlejšie a pomôže predížit' životnost' čepele.

9 ČISTENIE A ÚDRŽBA

Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástrčku.

9.1 Čistenie

• Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.

Nepoužívajte rozpúšt'adlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšt'adlá môžu poškodit' plastové diely.

10 TECHNICKÉ ÚDAJE

Model č.	POWX0397
Menovité napätie	220 – 240 V
Menovitá frekvencia	50 Hz
Menovitý výkon	900 W
Otáčky	0 – 2600 min ^-1
Max. híbka rezu	115 mm
DÍžka kábla	3 m
DÍžka zdvihu	20 mm
Elektronické riadenie rýchlosti	Áno
Híbky rezu, ocel'	5 mm
Híbka rezu, drevo	115 mm
Typ elektrického motora	Uhlíkový
Rýchla zmena čepele	Áno
Mäkká rukovát'	Áno
Materiál prevodovky	Hliník

11 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.

- Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.

■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.

- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného siet'ového napätia. Neboli uvedené všetky možnosti.

- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

■ Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.

Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

13 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

14 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

obchodná známka: POWERplus

model: POWX0397

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol'vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/EC

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1:2015

EN62841-2-11:2016

EN IEC 55014-1 : 2021

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Dolu podpísaný koná v mene výkonného riaditel'a spoločnosti,

Philippe Vankerkhove

Regulačné záležitosti – Compliance Manager
