BEDIENUNGSANLEITUNG POWX0397 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINAL-GEBRAUCHSANWEISUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten .................... 4

7.1 Sägeblatt einsetzen und entfernen (Abb. 1) ......................................................... 5

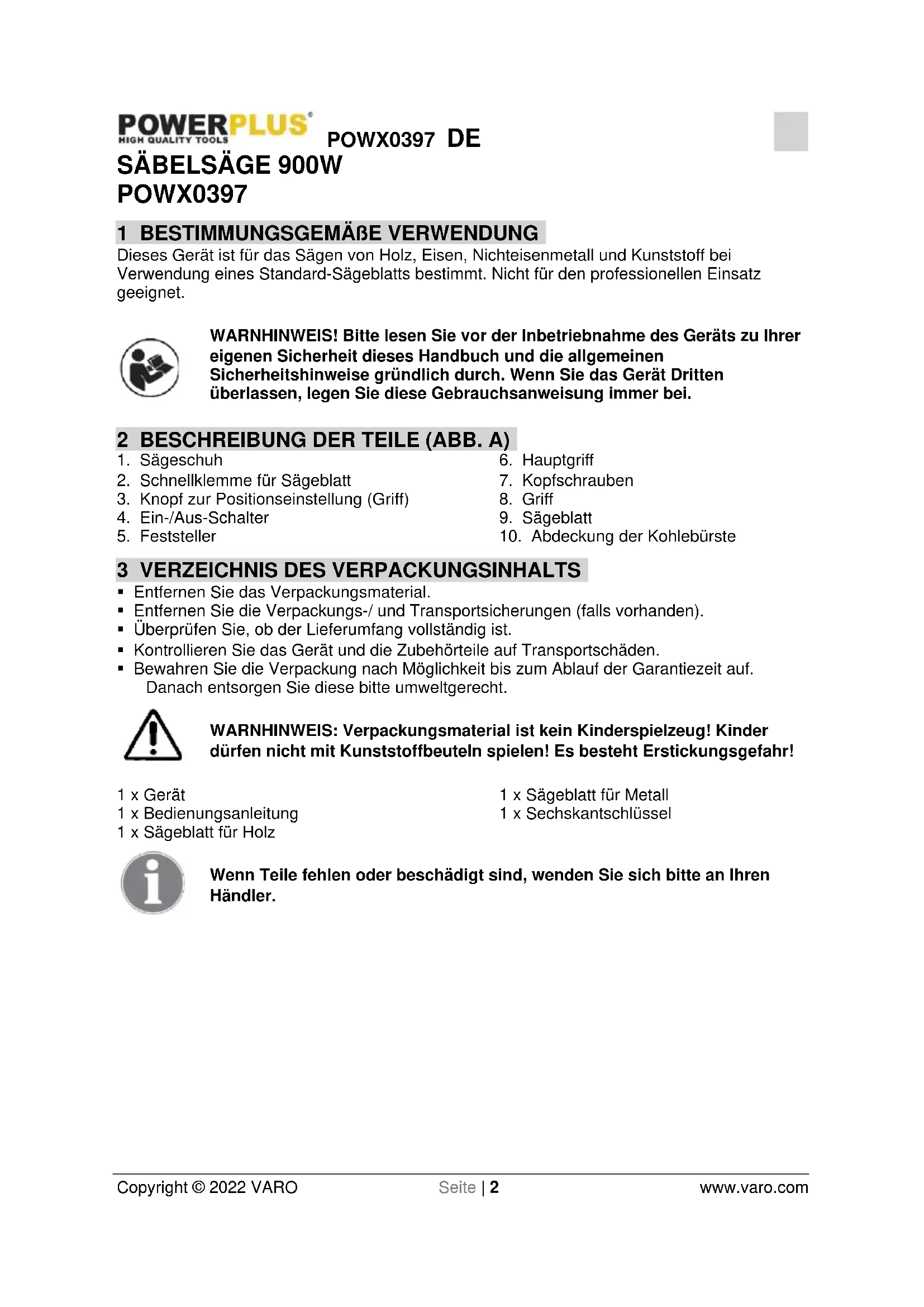

POWX0397 1 BESTIMMUNGSGEMÄßE VERWENDUNG Dieses Gerät ist für das Sägen von Holz, Eisen, Nichteisenmetall und Kunststoff bei Verwendung eines Standard-Sägeblatts bestimmt. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

2. Schnellklemme für Sägeblatt

3. Knopf zur Positionseinstellung (Griff)

4. Ein-/Aus-Schalter

10. Abdeckung der Kohlebürste

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 x Gerät 1 x Bedienungsanleitung 1 x Sägeblatt für Holz 1 x Sägeblatt für Metall 1 x Sechskantschlüssel Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWX0397 DE Copyright © 2022 VARO Seite | 3 www.varo.com

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).

Anweisungen vor dem Gebrauch des Geräts genau durchlesen.

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.

Schutzbrille tragen.

Elektroprodukte dürfen nicht im Hausabfall entsorgt werden.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.POWX0397 DE Copyright © 2022 VARO Seite | 4 www.varo.com

• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.POWX0397 DE Copyright © 2022 VARO Seite | 5 www.varo.com

• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 GERÄTESPEZIFISCHE SICHERHEITSHINWEISE

• Wenn die geringste Gefahr besteht, dass das Gerät in elektrische Leitungen oder in das eigene Netzkabel schneiden kann, darf es nur am isolierten Griff gehalten und geführt werden. Beim Kontakt mit einer unter Strom stehenden Leitung geraten auch die metallischen Komponenten des Geräts unter Strom, und der Bediener kann einen elektrischen Schlag bekommen.

• Das Gerät nicht starten, wenn das Sägeblatt ein anderes Objekt berührt. Das Sägeblatt kann dann einen Rückschlag des Geräts verursachen, was Verletzungen zur Folge haben kann.

• Das Gerät muss vollständig zum Stillstand gekommen sein, bevor es abgelegt werden darf. Ein noch laufendes Gerät kann hochspringen, wenn das Sägeblatt eine Fläche berührt.

• Zu große Werkstücke dürfen nicht gesägt werden.

• Keine Nägel oder Schrauben abschneiden, es sei denn, es wird ein Sägeblatt genutzt, das speziell dafür ausgelegt ist. Das Material vor dem Sägen immer auf solche Objekte untersuchen.

• Vor dem Einschalten des Geräts muss gewährleistet sein, dass das Sägeblatt nicht das Werkstück oder ein anderes Objekt berührt.

• Hände weg von den sich bewegenden Teilen und der Oberfläche des Werkstücks. Beim Sägen nie mit den Händen unter den Arbeitsbereich fassen. 7 MONTAGE Vor der Inbetriebnahme prüfen, dass die Daten am Typenschild des Geräts (Volt) mit der Stromversorgung übereinstimmen. Um das versehentliche Starten des Geräts zu verhindern, darf der Feststeller beim Anschließen des Geräts an die Stromversorgung nicht aktiviert sein, und der Finger des Bedieners darf den Ein-/Aus-Schalter (4) nicht berühren.

7.1 Sägeblatt einsetzen und entfernen (Abb. 1)

• Zuerst das Gerät von der Stromversorgung trennen.

• Den Schnellverschluss (2) für das Sägeblatt gegen den Uhrzeigersinn von Hand öffnen.

• Das Sägeblatt (9) so tief wie möglich einschieben, dann den Schnellverschluss (2) loslassen. Anschließend alles auf festen und sicheren Sitz prüfen.

• Zum Entfernen des Sägeblatts (9) diesen Vorgang in umgekehrter Reihenfolge ausführen. WARNHINWEIS: Bevor das Gerät an die Stromversorgung angeschlossen wird, immer prüfen, dass das Sägeblatt (9) fest und sicher im Schnellverschluss sitzt, denn sonst besteht Verletzungsgefahr!POWX0397 DE Copyright © 2022 VARO Seite | 6 www.varo.com 8 BETRIEB

8.1 Gerät ein- und ausschalten (4)

• Den Netzstecker mit der Stromversorgung verbinden.

• Das Gerät wird durch Betätigen des Ein-/Aus-Schalters (4) ein- bzw. ausgeschaltet.

• Für den Dauerbetrieb den an der linken Seite des Griffs befindlichen Feststeller (5) betätigen. Durch erneutes Betätigen des Feststellers wird der Dauerbetrieb abgebrochen. HINWEIS: Die Drehzahl dieses Werkzeugs wird durch den Schalterdruck geregelt. Je größer der Druck auf den Schalter, desto höher die Drehzahl.

8.2 Stellung des Sägeschuhs (Kippschuh) ändern (Abb. 2)

• Die Säge von der Stromversorgung trennen. WARNHINWEIS: Wenn die Säge nicht von der Stromversorgung getrennt ist, kann sie ungewollt starten und schwere Verletzungen verursachen!

• Die beiden Kopfschrauben (7) in der Halterung mit dem Inbusschlüssel lösen.

• Den Kippschuh (1) wie gewünscht ausrichten.

• Die beiden Kopfschrauben (7) sicher und fest anziehen, aber nicht überdrehen.

• Den Inbusschlüssel abnehmen. WARNHINWEIS: Beim Sägen in eine in der Wand verlegten Leitung werden das Sägeblatt, die Klemme des Sägeblatts und die Sägevorrichtung unter Strom gesetzt. Deshalb dürfen Sie beim Sägen in einer Wand das Gerät nur an den isolierten Griffflächen halten und führen. Bei Sägearbeiten in einer Wand immer darauf achten, dass das Sägeblatt nicht mit verdeckten elektrischen Leitungen, Wasserleitungen und anderen Hindernissen in Berührung kommen kann.

8.3 Griffposition einstellen (Abb. 3)

Den Knopf zur Griffsicherung nach hinten drücken (Abb. 3), und gleichzeitig den Griff nach links bzw. nach rechts drehen. Zum Einstellen sind insgesamt 5 Positionen vorhanden.

8.4 Sägearbeiten allgemein

Wenn sich das Werkstück bewegen lässt, klemmen Sie es immer fest. Den Kippschuh der Säge auf das Werkstück setzen (VORSICHT! Das Sägeblatt darf das Werkstück nicht berühren!). Dann die Säge starten, und genügend Druck in Schneidrichtung ausüben, dass der Kippschuh immer fest und sicher am Werkstück anliegt. Nie mit Gewalt sägen oder die Säge abwürgen. Das Sägeblatt nicht biegen oder verdrehen, das Gerät und das Sägeblatt immer frei und ohne übermäßigen Druck laufen lassen. Im Allgemeinen werden gröbere Sägeblätter für Arbeiten in/an Holz, Plastik und Verbundstoffen, und feinere Sägeblätter in/an Metall verwendet. Wenn die Säge rüttelt oder vibriert, kann das ein Zeichen dafür sein, dass ein feineres Sägeblatt oder höhere Drehzahlen notwendig sind. Wenn das Blatt überhitzt oder sich verklemmt, kann dies ein Zeichen dafür sein, dass ein gröberes Sägeblatt notwendig ist. Das Sägeblatt darf nicht stumpf sein. Ein stumpfes Sägeblatt bringt schlechte Ergebnisse und kann die Säge überhitzen.POWX0397 DE Copyright © 2022 VARO Seite | 7 www.varo.com

Die Schneidlinie deutlich markieren, von einem passenden Startpunkt bis zum Ende des Schnitts. Die Spitze des Sägeblatts über den Startpunkt bringen, dann das Sägeblatt absenken, bis der untere Teil des Kippschuhs gegen das Werkstück drückt, die Säge aber das Werkstück noch nicht berührt. Jetzt die Säge starten und auf volle Drehzahl kommen lassen. Die auf dem Kippschuh ruhende Säge langsam nach vorn neigen, damit das Sägeblatt beim Absenken die Schneidlinie erreicht. Diesen Vorgang wiederholen, bis das Sägeblatt senkrecht zum Werkstück steht.

Hierfür müssen Sägeblätter verwendet werden, die speziell zum Sägen von Metall ausgelegt sind. Wenn Sie beim Sägen von Metall etwas Leichtöl als Kühlmittel zugeben, vermeiden Sie das Überhitzen des Sägeblatts, das Sägeblatt läuft leichter und schneller, und Sie schonen das Blatt und auch die Säge.

9 REINIGUNG UND WARTUNG

WARNHINWEIS! Vor allen Arbeiten am Gerät das Gerät immer von der Stromversorgung trennen.

• Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.

• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.

• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.

• Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch. ACHTUNG! Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen. 10 TECHNISCHE DATEN Modell Nr. POWX0397 Nennspannung 220-240 V Nennfrequenz 50 Hz Nennleistung 900 W Drehzahl 0-2600 min

Max. Schnitttiefe 115 mm Kabellänge 3 m Hublänge 20 mm Elektronische Drehzahlregelung

Schnitttiefe Stahl 5 mm Schnitttiefe Holz 115 mm Elektromotortyp Bürstenmotor Klingenschnellwechsel

Material Getriebegehäuse AluminiumPOWX0397 DE Copyright © 2022 VARO Seite | 8 www.varo.com 11 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 84 dB(A) Schallleistungspegel LwA 95 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration): Max. 18,9 m/s² K = 1,5 m/s² 12 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.POWX0397 DE Copyright © 2022 VARO Seite | 9 www.varo.com 13 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

14 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Vic. Van Rompuy N.V. Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: SÄBELSÄGE 900 W Marke: POWERplus Modell-Nr.: POWX0397 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2006/42/EC 2014/30/EU Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN62841-1 : 2015 EN62841-2-11 : 2016
