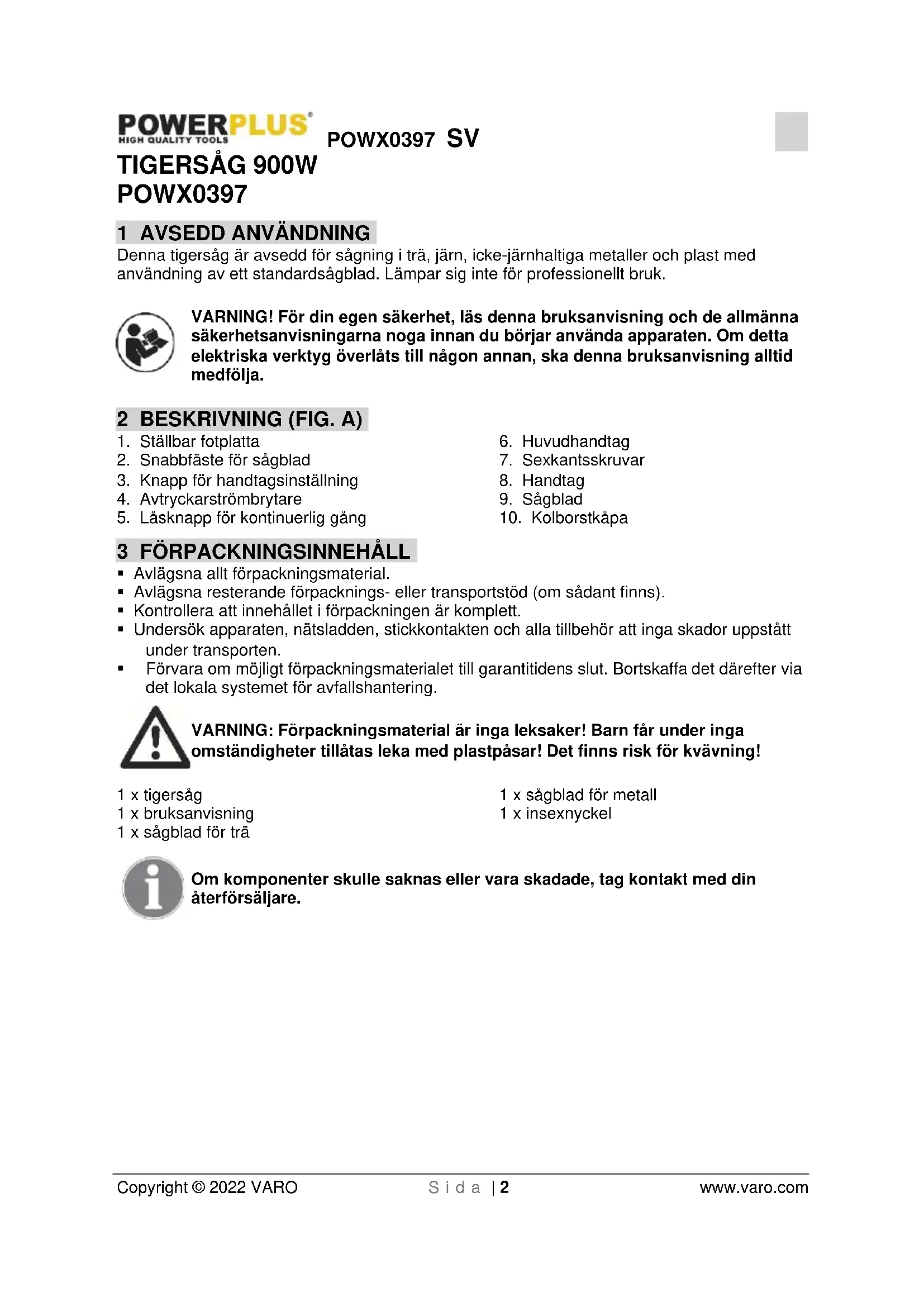

BRUKSANVISNING POWX0397 PowerPlus

5.4 Användning och skötsel av elektriska verktyg .................................................... 4

7.1 Isättning och urtagning av sågblad (Fig. 1) ......................................................... 5

8 ANVÄNDNING ................................................................................ 5

8.1 Igångsättning och avstängning (4) ....................................................................... 5

8.2 För att ändra inställning av den ställbara fotplattan (Fig. 2) ............................... 6

Denna tigersåg är avsedd för sågning i trä, järn, icke-järnhaltiga metaller och plast med användning av ett standardsågblad. Lämpar sig inte för professionellt bruk. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A)

1. Ställbar fotplatta

2. Snabbfäste för sågblad

3. Knapp för handtagsinställning

4. Avtryckarströmbrytare

5. Låsknapp för kontinuerlig gång

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1 x tigersåg 1 x bruksanvisning 1 x sågblad för trä 1 x sågblad för metall 1 x insexnyckel Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWX0397 SV Copyright © 2022 VARO S i d a | 3 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Studera bruksanvisningen före användning.

Studera bruksanvisningen före användning.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej.

Elektriska produkter får inte slängas med hushållsavfallet.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.POWX0397 SV Copyright © 2022 VARO S i d a | 4 www.varo.com

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.POWX0397 SV Copyright © 2022 VARO S i d a | 5 www.varo.com

6 SÄRSKILDA SÄKERHETSFÖRESKRIFTER

• Var noga med att hålla verktyget med handen på handtagets isolerade yta vid arbete där sågen kan komma i kontakt med dolda ledningar eller med sin egen kabel. Kontakt med en strömförande ledning medför att verktygets metallytor blir strömförande och kan ge användaren stötar.

• Se till att sågbladet inte är i kontakt med någon yta när verktyget startas. Sågbladet kan vid kontakt med underlaget kasta tillbaka verktyget och orsaka personskada.

• Se till att verktyget stannat helt och hållet innan du lägger det ifrån dig. Om sågbladet är i rörelse kommer verktyget att rycka till om sågbladet kommer i kontakt med något underlag.

• Såga inte arbetsstycken som överstiger verktygets kapacitet.

• Såga inte i spikar eller skruvar såvida inte ett sågblad som klarar detta används. Undersök materialet som ska sågas innan du börjar arbeta.

• Se till att sågbladet inte är i kontakt med arbetsstycket när verktyget startas.

• Håll händerna borta från rörliga delar och aldrig under utan ovanpå arbetsstycket. 7 MONTERING Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna. För att undvika oavsiktlig start, kontrollera att strömbrytarens låsknapp för kontinuerlig gång inte är intryckt innan stickkontakten sätts i eluttaget och att du inte med fingret vidrör avtryckaren (4)

7.1 Isättning och urtagning av sågblad (Fig. 1)

• Dra först stickkontakten ur eluttaget.

• För att sätta i ett nytt sågblad, vrid sågbladets snabbfäste (2) moturs för hand.

• Tryck samtidigt in sågbladet (9) till dess djupaste läge, och släpp upp snabbfästet (2). Se till att sågbladet sitter ordentligt fast.

• För att ta ur ett sågblad ur snabbfästet (9), följ ovanstående procedur i omvänd ordning. Innan stickkontakten åter sätts i eluttaget, kontrollera alltid att sågbladet (9) sitter ordentligt fast i snabbfästet. Underlåtenhet att göra detta kan medföra allvarliga personskador. 8 ANVÄNDNING

8.1 Igångsättning och avstängning (4)

• Sätt stickkontakten i eluttaget.

• Slå på eller stäng av verktyget genom att trycka in eller släppa upp avtryckarströmbrytaren (4).

• För kontinuerlig gång trycker man in strömbrytarens låsknapp (5) på vänster sida av handtaget. Låsknappen frigörs genom att åter trycka på avtryckaren. OBS! Tigersågen har en strömbrytare för variabel hastighet som styrs av trycket på avtryckaren. Ökat tryck ger högre hastighet, minskat tryck sänker hastigheten.POWX0397 SV Copyright © 2022 VARO S i d a | 6 www.varo.com

8.2 För att ändra inställning av den ställbara fotplattan (Fig. 2)

• Dra stickkontakten ur eluttaget. VARNING: Underlåtenhet att dra stickkontakten ur eluttaget ökar risken för oavsiktlig start och kan medföra allvarliga personskador.

• Lossa de båda sexkantsskruvarna (7) på växelhuset med en insexnyckel.

• Flytta den ställbara fotplattan (1) inåt eller utåt.

• Dra åter åt de båda sexkantsskruvarna (7) ordentligt. Dra inte åt skruvarna (7) för hårt.

• Ta ur insexnyckeln. VARNING: Om man när man sågar i väggar skulle såga i elektriska ledningar, kan detta medföra att sågblad, sågbladsfäste och slaglängdsstång blir strömförande. Kom inte i kontakt med tigersågens metalldelar vid sågning i väggar; håll endast i de isolerade handtagen som finns på verktyget. Kontrollera i förväg vid sågning i väggar att inga dolda elledningar, vattenledningar eller mekaniska hinder finns i vägen för sågbladet.

8.3 Inställning av handtag (Fig. 3)

Tryck knappen (3) bakåt i pilens riktning så som visas i fig. 3 och vrid medan knappen hålls tillbaka handtaget till vänster eller höger i önskat läge. Handtaget kan ställas in i fem olika lägen.

Spänn fast arbetsstycket om det kan röra sig. Vila anhållet mot arbetsstycket (se till att sågbladet inte nuddar arbetsstycket) och starta sågen. Utöva tillräckligt tryck i den riktning sågningen ska ske så att anhållet hela tiden hålls hårt tryckt mot arbetsstycket. Forcera inte sågningen och överstegra inte sågbladet. Böj eller vrid inte sågbladet, låt verktyget och sågbladet göra arbetet. Rent allmänt är grövre sågblad för trä, plast, och kompositmaterial, och finare sågblad för sågning i metall. Skallrande eller vibrationer kan ange att man bör använda ett finare sågblad eller högre hastighet. Om sågbladet överhettas eller sätts igen, kan det ange att ett grövre sågblad ger bättre resultat. Byt sågblad när de blir slöa. Slöa sågblad ger dåliga prestanda och kan överhetta sågen.

Markera tydligt den linje som ska sågas. Välj en lämplig startpunkt inom det område som ska sågas och placera spetsen på sågbladet över denna punkt och sågbladet parallellt med såglinjen. Sänk sågbladet tills kanten på anhållet vilar mot arbetsstycket men sågbladet inte nuddar arbetsstycket. Start sågen och låt den uppnå full hastighet. Medan sågen vilar mot anhållet, öka sakta lutningen framåt så att sågbladet närmar sig såglinjen. Fortsätt denna rörelse tills sågbladet sågat igenom arbetsstycket och sågen är vinkelrät mot arbetsstycket.

8.6 Sågning i metall

Sågblad speciellt avsedda för att såga i metall måste användas för detta ändamål. Tunn olja kan användas som kylning vid sågning i metall. Detta förebygger överhettning av sågbladet, gör att sågbladet sågar snabbare, och håller längre.POWX0397 SV Copyright © 2022 VARO S i d a | 7 www.varo.com

9 RENGÖRING OCH UNDERHÅLL

Obs! Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget.

• Håll maskinens ventilationsspringor rena så att motorn inte överhettas.

• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.

• Håll ventilationsspringorna fria från damm och smuts.

• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten. Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar. 10 TEKNISKA DATA Modell nr. POWX0397 Märkspänning 220-240 V Märkfrekvens 50 Hz Märkeffekt 900 W Hastighet 0-2600 slag/min Max. sågdjup 115 mm Sladdlängd 3 m Slaglängd 20 mm Elektronisk hastighetskontroll

Sågkapacitet stål 5 mm Sågkapacitet trä 115 mm Motortyp Elektrisk borstmotor Snabbfäste för sågblad

Växelhus, material Aluminium 11 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 84 dB(A) Ljudeffektnivå LwA 95 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) Max. 18,9 m/s² K = 1,5 m/s²POWX0397 SV Copyright © 2022 VARO S i d a | 8 www.varo.com 12 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser. Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.POWX0397 SV Copyright © 2022 VARO S i d a | 9 www.varo.com

14 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att, Produkt: TIGERSÅG 900W Fabrikat: POWERplus Modell: POWX0397 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2006/42/EC 2014/30/EU Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN62841-1 : 2015 EN62841-2-11 : 2016

EN61000-3-3 : 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove Tillämpningsansvarig - Registrerings- och regelfrågor 29/10/2021, Lier - BelgiumPOWX0397 FI Copyright © 2022 VARO S i v u | 1 www.varo.com
