KÄYTTÖOHJE POWX0397 PowerPlus

1 KÄYTTÖTARKOITUS....2
2 KUVAUS (KUVA A) 2
3 PAKKAUKSEN SISÄLTÖ....2
4 SYMBOLIT 3
5 YLEISET TURVALLISUUSOHJEET ....3
5.1 Työskentelyalue....3
5.2 Sähköturvallisuus....3
5.3 Henkilöturvallisuus....4
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö 4
5.5 Huolto....4
6 ERITYISIÄ TURVAVAROITUKSIA....5
7 KOKOAMINEN....5
7.1 Sahanterän asennus ja poisto (kuva 1)....5
8 KÄYTTÖ 5
8.1 Virran kytkeminen päälle ja pois päältä (4) 5
8.2 Saranajalkalevyn paikan vaihtaminen (kuva 2)....6
8.3 Otekahvan paikan vaihtaminen (kuva 3)....6
8.4 Yleinen leikkuu....6
8.5 Pistosahaus 6
8.6 Metallin leikkuu....6
9 PUHDISTUS JA HUOLTO 7
9.1 Puhdistus....7
10 TEKNISET TIEDOT....7
11 MELU....7
12 TAKUU 8
13 LAITTEEN KÄYTÖSTÄ POISTAMINEN 8
14 VAATIMUSTENMUKAISUUSVAKUUTUS....9

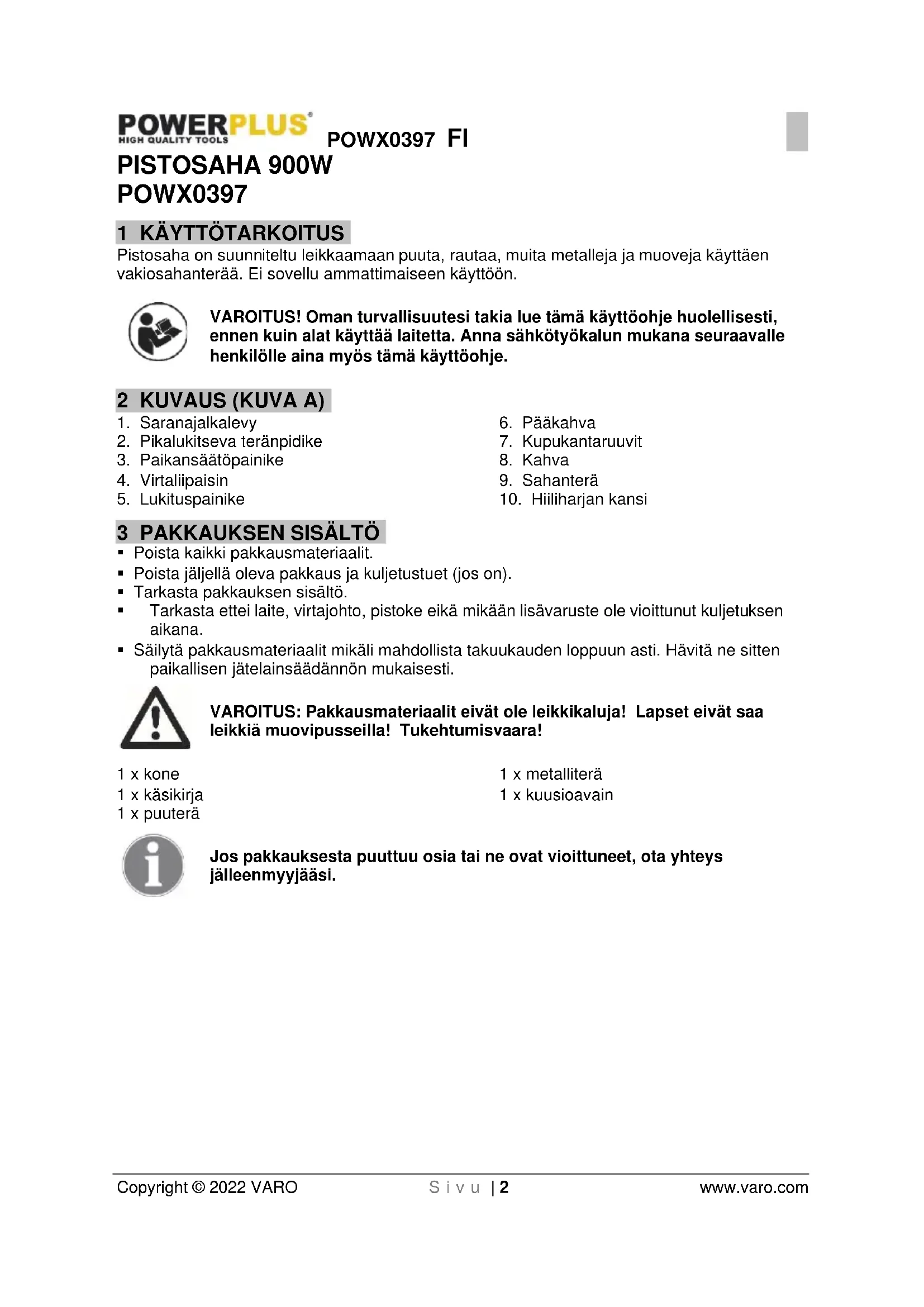

PISTOSAHA 900W POWX0397

1 KÄYTTÖTARKOITUS

Pistosaha on suunniteltu leikkaamaan puuta, rautaa, muita metalleja ja muoveja käyttäen vakiosahanterää. Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA A)

1. Saranajalkalevy
2. Pikalukitseva teränpidike
3. Paikansäätöpainike
4. Virtaliipaisin

5. Lukituspainike

6. Pääkahva

7. Kupukantaruuvit
8. Kahva
9. Sahanterä
10. Hiiliharjan kansi

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1 x kone
1 x käsikirja
1 x puuterä

1 x metalliterä
1 x kuusioavain

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

		Henkilö- sekä laitevahinkovaara.		Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.
		Lue ohjekirja ennen käyttöä.		Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.
		Käytä silmäsuojaimia.		Käytä suojakäsineitä.
		Sähkötuotteita ei saa hävittää kotitalousjätteen mukana.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.
• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.
• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettnä pyörivään laitteen osaan.
• Älä kurotaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun kävtöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.
• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on koriattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti kävnnistvmään.
• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.
• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.
• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittayat vähemmän ja niitä on helpompi käyttää.
• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettvyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 ERITYISIÄ TURVAVAROITUKSIA

• Pidä kiinni työkalun eristetystä otepinnasta, kun suoritat töitä, joissa työkalun terä voi koskettaa piilossa olevaan johtoon tai omaan johtoon. Kosketus sähköjohtoon saa aikaan sen, että jännite siirtyy työkalun metalliosiin ja käyttäjä voi saada sähköiskun.
• Älä käynnistä työkalua niin, että terä koskettaa pintaan. Terän liike voi saada työkalun ponnahtamaan ja aiheuttaa loukkaantumisen.
• Anna työkalun pysähtyä täysin, ennen kuin lasket sen alas. Käyvä työkalu saa aikaan nykävksen, kun terän kärki koskettaa johonkin pintaan.
• Älä sahaa liian suuria tvökappaleita.
• Älä sahaa nauloja tai ruuveja, ellei laitteessa ole terää, joka on erityisesti suunniteltu niitä varten. Tarkasta materiaali ennen leikkaamista.
• Ennen kuin kytket tvökalun päälle, varmista että terä ei kosketa tvökappaleeseen.
• Pidä kädet etäällä liikkuvista osista ja työkappaleen päällä. Älä pane käsiä tvöskentelypinnan alapuolelle sahan ollessa kävnnissä.

7 KOKOAMINEN

Tarkista aina, että virtalähde vastaa nimikilven jännitettä.

Jottei laite käynnistyisi vahingossa, varmista, ettei lukituspainike ole kytkettynä, ennenkuin kytket laitteen virtajohdon pistorasiaan, ja ettei sormesi kosketa virtaliipaisinta (4).

7.1 Sahanterän asennus ja poisto (kuva 1)

• Irrota ensin virtajohto pistorasiasta.
• Kierrä käsin pikalukitsevaa teränpidikettä (2) vastapäivään.
• Paina terä (9) samalla syvimpään asentoonsa, ja vapauta sitten pikalukitseva teränpidike (2). Varmista, että se kiinnittyy kunnolla.
• Kun poistat sahanterän (9), noudata yllä olevaa ohjetta päinvastaisessa järjestyksessä.

Vedä aina ennen virtajohdon kytkemistä terästä (9) sen varmistamiseksi, että se on lukittunut kiinnikkeeseen kunnolla. Jos jätät sen tekemättä, voi seurauksena olla vakava henkilövamma.

8 KÄYTTÖ

8.1 Virran kytkeminen päälle ja pois päältä (4)

■ Kytke pistoke virtalähteeseen.
- Kytke laite päälle ja pois päältä painamalla virtaliipaisinta (4) tai vapauttamalla sen.
- Jatkuvaa käyttöä varten paina lukituspainiketta (5) kahvan vasemmalla puolella. Lukituspainikkeen saa vapautettua painamalla virtaliipaisinta uudelleen.

HUOMAUTUS: Tässä työkalussa on vaihteleva nopeuskytkin, joka tuottaa alhaisemman nopeuden liipaisinpainetta alentamalla ja korkeamman nopeuden liipaisinpainetta nostamalla.

8.2 Saranajalkalevyn paikan vaihtaminen (kuva 2)

- Irrota sahan virtajohdon pistotulppa virtalähteestä.

VAROITUS: Jos et irrota sahaa virtalähteestä, voi seurauksena olla vakavan loukkaantumisen aiheuttava käynnistyminen vahingossa.

• Löysää molemmat vaihteistorungon kupukantaruuvit (7) kuusioavaimella.
• Siirrä saranajalkalevyä (1) sisään- tai ulospäin.
• Kiristä molemmat kupukantaruuvit (7) kunnolla. Älä kiristä kupukantaruuveja (7) liikaa.
• Irrota kuusioavain ruuvin kannasta.

VAROITUS: Sahaaminen seinän sisällä olevaan sähköjohtoon voi tehdä terän, teräkiinnikkeen ja teräkokonaisuuden virroitetuksi. Älä koske metalliosiin, jos sahaat seinää. Koske vain työkalun eristettyihin tartuntapintoihin. Varmista, ettei terän tiellä ole piilossa sähköjohtoja, vesiputkia tai mekaanisia vaaroja, kun sahaat seinää.

8.3 Otekahvan paikan vaihtaminen (kuva 3)

Paina painiketta taaksepäin nuolen kuvassa 3 näyttämään suuntaan ja kierrä samalla otekahvaa vasemmalle tai oikealle.

Eri asentoja on yhteensä viisi.

8.4 Yleinen leikkuu

Kiinnitä työkappale, jos se voi liikkua. Pane sahan etukenkä työkappaleen päälle (varmista että terä ei kosketa työkappaleeseen) ja käynnistä saha painaen riittävän kovasti leikkuusuntaan niin, että kenkä pysyy koko ajan painettuna lujasti työkappaletta vasten. Älä pakota sahaa tai pysäytä sahaa. Älä taita tai taivuta terää, vaan anna työkalun ja terän tehdä työ.

Yleisesti ottaen karkeammat terät ovat puuta, muoveja ja sekamateriaaleja varten ja hienommat terät ovat metallin leikkuuseen. Kalina tai tärinä voi olla osoitus siitä, että tarvitset hienomman terän tai suuremman nopeuden. Jos terä ylikuumenee tai tukkiutuu, se voi olla osoitus siitä, että tarvitset karkeamman terän. Vaihda terät, jos ne tylsyvät. Tylsillä terillä sahaustulos on huono ja saha voi ylikuumeta.

8.5 Pistosahaus

Merkitse selvästi leikattava viiva sahausalueelle alkaen sopivasta aloituskohdasta. Aseta sitten terän kärki sen kohdan päälle niin, että saha on yhdensuuntaisesti leikkuuviivan kanssa, laske sahaa hitaasti, kunnes kengän alareuna on työkappaleen päällä, mutta terä ei kosketa työkappaleeseen. Käynnistä saha ja anna sen saavuttaa täysi nopeus. Sahan ollessa kengän päällä kallista sahaa hitaasti eteenpäin niin, että terä laskeutuu leikkuuviivalle. Jatka tätä liikettä, kunnes sahanterä on kohtisuorassa työkappaleeseen nähden.

8.6 Metallin leikkuu

Tähän tarkoitukseen on käytettävä erityisesti metallien leikkuuseen tarkoitettuja teriä. Voit käyttää kevyttä öljyä jäähdytysaineena metallia leikatessa. Se estää terän ylikuumenemisen, auttaa terää leikkaamaan nopeammin ja parantaa terän kestoikää.

9 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

9.1 Puhdistus

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.
• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.
• Pidä ilmanvaihtoaukot puhtaina.
• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.

Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

10 TEKNISET TIEDOT

Mallin nro	POWX0397
Nimellisjännite	220–240 V
Nimellistaajuus	50 Hz
Nimellisteho	900 W
Pyörimisnopeus	0–2600 min ^-1
Enimmäisleikkuusyvyys	115 mm
Kaapelin pituus	3 m
Iskun pituus	20 mm
Elektroninen nopeuden hallinta	Kyllä
Teräksen leikkuusyvyys	5 mm
Puun leikkuusyvyys	115 mm
Sähkömoottorin tyyppi	Harjattu
Nopea terän vaihto	Kyllä
Pehmeä kahva	Kyllä
Vaihteistokotelon materiaali	Alumiini

11 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Aänenpainetaso LpA	84 dB(A)
Äänitehotaso LwA	95 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

aw (Tärinätaso):

Max. 18,9 m/s²

K = 1,5 ~m / s^2

12 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

13 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: PISTOSAHA 900 W

Tavaramerkki: POWERplus

Malli: POWX0397

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN62841-1:2015

EN62841-2-11:2016

EN IEC 55014-1 : 2021

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Philippe Vankerkhove

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
