MANUAL DE UTILIZADOR POWX0397 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................ 4

5.5 Assistência técnica ............................................................................................... 5

8.2 Para mudar a posição do conjunto da sapata com eixo (Fig. 2) ......................... 6

8.3 Ajuste da posição da pega (Fig. 3) ....................................................................... 6

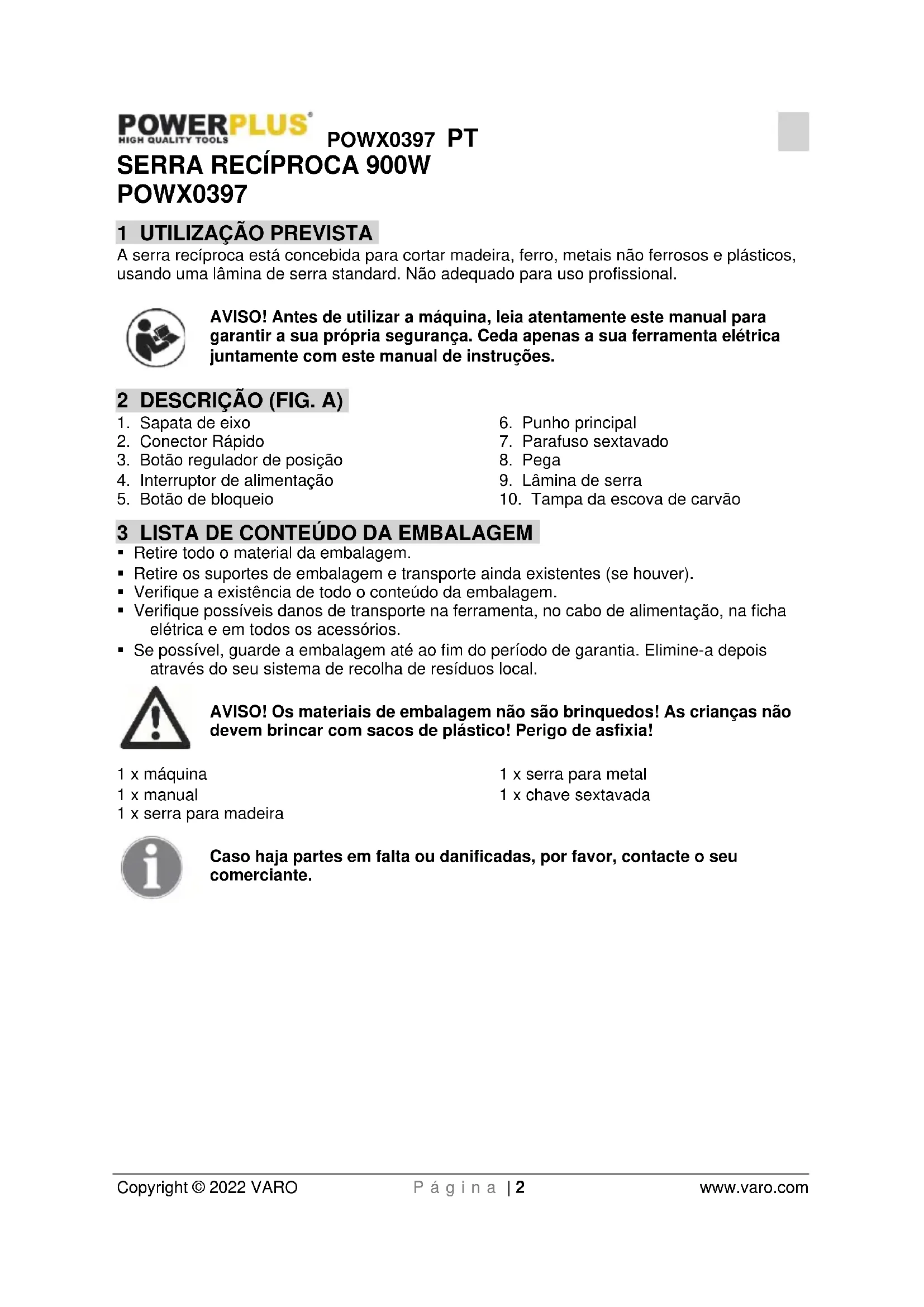

1 UTILIZAÇÃO PREVISTA

A serra recíproca está concebida para cortar madeira, ferro, metais não ferrosos e plásticos, usando uma lâmina de serra standard. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

3. Botão regulador de posição

4. Interruptor de alimentação

5. Botão de bloqueio

7. Parafuso sextavado

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 x máquina 1 x manual 1 x serra para madeira 1 x serra para metal 1 x chave sextavada Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWX0397 PT Copyright © 2022 VARO P á g i n a | 3 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).

Leia cuidadosamente as instruções antes da utilização.

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

Use proteção ocular.

Use luvas de proteção.

Os produtos elétricos não devem ser eliminados juntamente com o lixo doméstico.

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

• Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.POWX0397 PT Copyright © 2022 VARO P á g i n a | 4 www.varo.com

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.POWX0397 PT Copyright © 2022 VARO P á g i n a | 5 www.varo.com

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.

6 AVISOS DE SEGURANÇA ESPECÍFICOS

• Segure a ferramenta nas superfícies de punho isoladas quando realizar uma operação pois a ferramenta de corte pode tocar em cablagem escondida ou no seu próprio cabo de alimentação. O contacto com o fio vivo dá vida às peças de metal e o operador pode ser eletrocutado.

• Não ligue a ferramenta com a lâmina encostada a qualquer superfície. A ação da lâmina oscilará a ferramenta o que pode provocar ferimentos corporais.

• Permita que a ferramenta fique totalmente imobilizada antes de a pousar. Uma ferramenta em funcionamento oscilará quando a ponta da lâmina entre em contacto com alguma superfície.

• Não corte peças de trabalho demasiado grandes.

• Não corte pregos ou parafusos, exceto se estiver a usar uma lâmina especificamente designada para essa finalidade. Inspecione o seu material antes de cortar

• Antes de ligar a ferramenta, certifique-se que a lâmina não está em contacto com a superfície de trabalho.

• Mantenha as mãos afastadas das peças móveis e na parte superior da peça de trabalho. Não coloque as mãos por baixo da superfície de trabalho enquanto a serra está em funcionamento. 7 MONTAGEM Verifique sempre se a fonte de alimentação corresponde à tensão na placa de características. Para evitar o arranque acidental, certifique-se que o botão de bloqueio não está acionado antes de ligar a ferramenta à tomada e o seu dedo não está a tocar no interruptor disparador ON/OFF (4).

7.1 Instalar ou remover a lâmina de serra (Fig. 1)

• Desligue primeiro o cabo de alimentação.

• Rode manualmente o conector rápido (2) no sentido anti-horário.

• Ao mesmo tempo empurre a lâmina (9) para a posição mais funda, de seguida liberte o conetor rápido (2). Certifique-se que está apertado com segurança.

• Para remover a lâmina de serra (9), siga o procedimento acima na ordem inversa. Antes de ligar o cabo de alimentação, puxe sempre a lâmina (9) para ter a certeza que está bem fixa no conetor. O não cumprimento poderá provocar ferimentos graves. 8 OPERAÇÃO

8.1 Ligar/Desligar (4)

• Ligue a ficha à fonte de alimentação.

• Ligue e desligue a ferramenta apertando ou libertando o interruptor disparador ON/OFF (4).

• Para operação contínua prima o botão de bloqueio (5) no lado esquerdo do punho. O botão de bloqueio pode ser libertado premindo novamente o interruptor disparador.POWX0397 PT Copyright © 2022 VARO P á g i n a | 6 www.varo.com AVISO: esta ferramenta tem um interruptor para velocidade variada que fornece uma velocidade mais baixa ou mais alta conforme a pressão aplicada ao acionador. A velocidade é controlada pela pressão aplicada ao acionador.

8.2 Para mudar a posição do conjunto da sapata com eixo (Fig. 2)

• Desligue da tomada a sua serra. AVISO: Caso não desligue a ficha da tomada pode ocorrer a ligação acidental provocando assim ferimentos graves.

• Desaperte ambos os parafusos sextavados (7) na estrutura da engrenagem com a chave sextavada.

• Reposicione o conjunto da sapata com eixo (1) para dentro ou para fora.

• Aperte novamente ambos os parafusos sextavados (7) com segurança. Não aperte demasiado os parafusos sextavados (7).

• Retire a chave sextavada. AVISO: Se cortar fios elétricos existentes nas paredes a lâmina, o conetor e o conjunto da barra de serra podem ficar eletricamente ativos. Não toque em peças de metal quando estiver a realizar cortes em paredes; agarre apenas pelas superfícies de pega isoladas fornecidas pela ferramenta. Quando estiver a realizar cortes em paredes certifique-se que não se encontram no caminho da lâmina cabos elétricos, canos e perigos mecânicos.

8.3 Ajuste da posição da pega (Fig. 3)

Pressione o botão para trás como indicado pelo sentido da seta na Fig. 3 e rode a pega para a esquerda ou direita ao mesmo tempo. Existem cinco posições ao todo.

Fixe a sua peça de trabalho se for portátil, apoie a sapata dianteira da serra na sua peça de trabalho (certifique-se que a lâmina não está em contacto com a peça de trabalho) e ligue a serra exercendo pressão suficiente na direcção do corte para manter sempre a sapata premida firmemente contra a peça de trabalho. Não force o corte nem páre a serra. Não dobre nem torça a lâmina, deixe que a ferramenta e a lâmina faça o trabalho. De modo geral, as lâminas mais grosseiras são para madeira, plásticos e compostos, e as lâminas mais finas são para cortar metal. A oscilação ou vibração pode indicar que necessita de uma lâmina mais fina ou de uma velocidade superior. Se a lâmina sobreaquece ou bloqueia pode indicar que necessita de uma lâmina mais grosseira. Substitua as lâminas quando ficarem rombudas. Lâminas rombudas oferecem fracos resultados e podem sobreaquecer a serra.

8.5 Corte por penetração

Marque de forma bem visível a linha de corte partindo de um ponto conveniente dentro da área de corte, coloque a ponta da lâmina sobre esse ponto com a serra paralela à linha de corte descendo lentamente a serra até que a extremidade do botão da sapata assente na peça de trabalho e a lâmina não toque na peça de trabalho, ligue a serra e permita que alcance a velocidade máxima. Com a serra apoiada na sapata, lentamente incline a serra para a frente para descer a lâmina para a linha de corte. Continue este movimento até que a lâmina da serra esteja perpendicular à peça de trabalho.POWX0397 PT Copyright © 2022 VARO P á g i n a | 7 www.varo.com

Devem usar-se lâminas especificamente designadas para o corte de metais. Pode usar óleo leve como um agente refrigerante quando cortar metal, isto evitará o sobreaquecimento da lâmina, ajudará a lâmina a cortar mais rapidamente e promoverá o aumento da vida útil da lâmina.

9 LIMPEZA E MANUTENÇÃO

Atenção! Antes de levar a cabo intervenções no equipamento, retire a ficha da tomada.

Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor. Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização. Mantenha as ranhuras de ventilação livres de poeira e sujidade. Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão. Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.

Modelo n.º POWX0397 Tensão nominal 220-240 V Frequência nominal 50 Hz Potência nominal 900 W Rotações 0-2600 rpm Profundidade máx. de corte 115 mm Comprimento do cabo 3 m Comprimento do curso 20 mm Controlo eletrónico de velocidade Sim Profundidade de corte Aço 5 mm Profundidade de corte Madeira 115 mm Tipo de motor elétrico Com escovas Troca rápida da lâmina Sim Softgrip Sim Material da caixa de transmissão Alumínio 11 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 84 dB(A) Nível de potência acústica LwA 95 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): Máx. 18,9 m/s² K = 1,5 m/s²POWX0397 PT Copyright © 2022 VARO P á g i n a | 8 www.varo.com 12 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 13 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWX0397 PT Copyright © 2022 VARO P á g i n a | 9 www.varo.com

14 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Serra recíproca 900 W Marca: POWERplus Modelo nº.: POWX0397 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-2-11 : 2016

EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 29/10/2021, Lier - BelgiumPOWX0397 NO Copyright © 2022 VARO S i d e | 1 www.varo.com 1 TILTENKT BRUK ............................................................................ 2
