NAVODILA ZA UPORABO POWX0361 PowerPlus

12. Ivični graničnik

U skladu sa neophodnim zahtevima evropskih direktiva.

4. Gumb za nastavitev hitrosti

• Preverite, ali se v škatli nahajajo vsi deli z zgornjega seznama.

• Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, električnem vtiču in vsej ostali opremi.

• Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalnem sistemu za ravnanje z odpadki. OPOZORILO: embalažni material ni igrača! Otrokom ne dovolite igre s plastičnimi vrečkami! Obstaja nevarnost zadušitve! − 1 x vbodna žaga 810 W − 1 x priključek za odvajanje prahu − 4 x žagin list za les − 2 x žagin list za kovino − 1 x vodilna palica − 1 x navodila za uporabo − 1 x ključ imbus Če kateri del manjka ali je poškodovan, se obrnite na svojega prodajalca. 4 SIMBOLI V tem priročniku in/ali na stroju so uporabljeni naslednji simboli:

Nosite zaščito za oči.

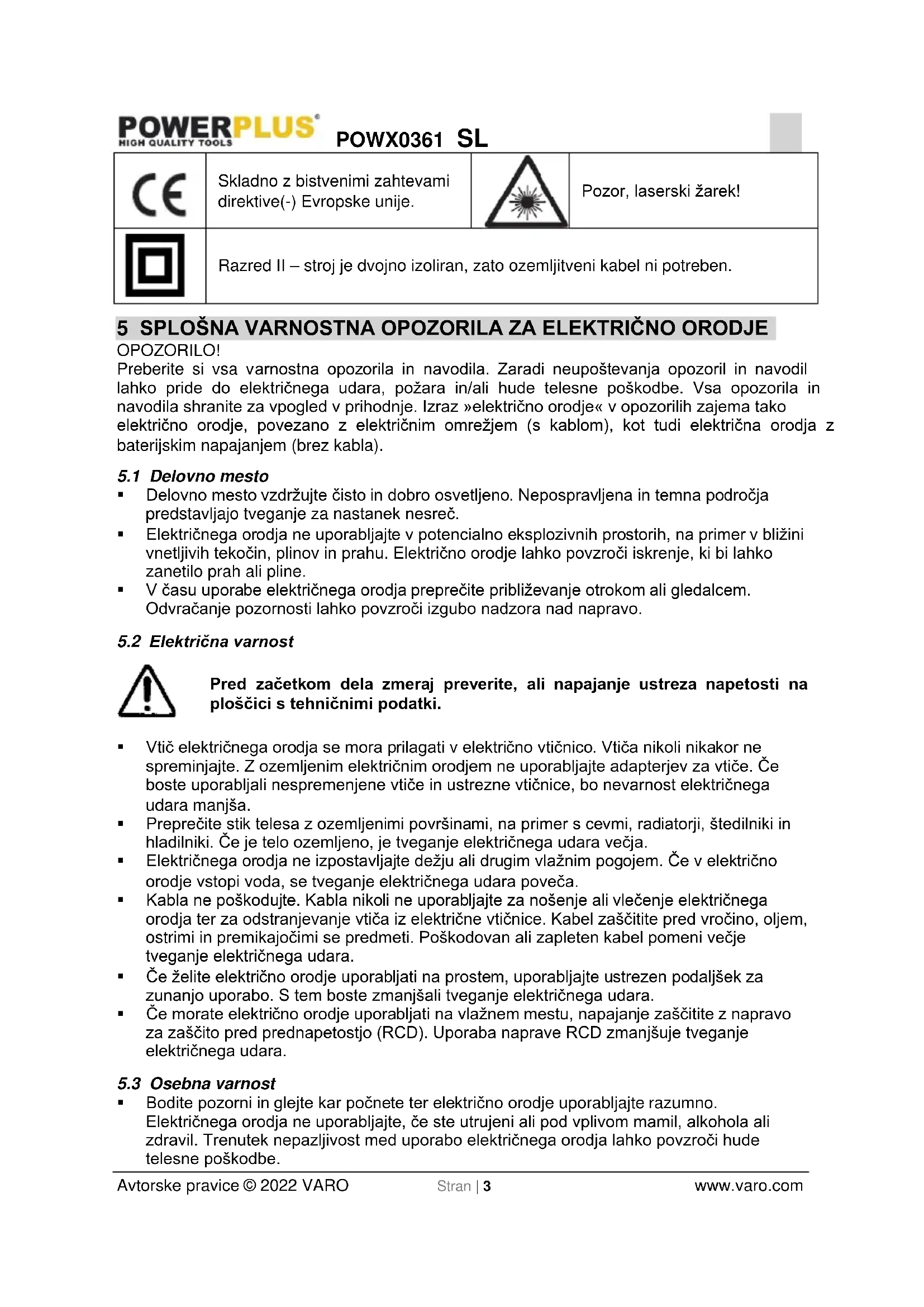

Skladno z bistvenimi zahtevami direktive(-) Evropske unije.

Razred II – stroj je dvojno izoliran, zato ozemljitveni kabel ni potreben. 5 SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNO ORODJE OPOZORILO! Preberite si vsa varnostna opozorila in navodila. Zaradi neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz »električno orodje« v opozorilih zajema tako električno orodje, povezano z električnim omrežjem (s kablom), kot tudi električna orodja z baterijskim napajanjem (brez kabla).

• Delovno mesto vzdržujte čisto in dobro osvetljeno. Nepospravljena in temna področja predstavljajo tveganje za nastanek nesreč.

• Električnega orodja ne uporabljajte v potencialno eksplozivnih prostorih, na primer v bližini vnetljivih tekočin, plinov in prahu. Električno orodje lahko povzroči iskrenje, ki bi lahko zanetilo prah ali pline.

• V času uporabe električnega orodja preprečite približevanje otrokom ali gledalcem. Odvračanje pozornosti lahko povzroči izgubo nadzora nad napravo.

5.2 Električna varnost

Pred začetkom dela zmeraj preverite, ali napajanje ustreza napetosti na ploščici s tehničnimi podatki.

• Vtič električnega orodja se mora prilagati v električno vtičnico. Vtiča nikoli nikakor ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtiče. Če boste uporabljali nespremenjene vtiče in ustrezne vtičnice, bo nevarnost električnega udara manjša.

• Preprečite stik telesa z ozemljenimi površinami, na primer s cevmi, radiatorji, štedilniki in hladilniki. Če je telo ozemljeno, je tveganje električnega udara večja.

• Električnega orodja ne izpostavljajte dežju ali drugim vlažnim pogojem. Če v električno orodje vstopi voda, se tveganje električnega udara poveča.

• Kabla ne poškodujte. Kabla nikoli ne uporabljajte za nošenje ali vlečenje električnega orodja ter za odstranjevanje vtiča iz električne vtičnice. Kabel zaščitite pred vročino, oljem, ostrimi in premikajočimi se predmeti. Poškodovan ali zapleten kabel pomeni večje tveganje električnega udara.

• Če želite električno orodje uporabljati na prostem, uporabljajte ustrezen podaljšek za zunanjo uporabo. S tem boste zmanjšali tveganje električnega udara.

• Če morate električno orodje uporabljati na vlažnem mestu, napajanje zaščitite z napravo za zaščito pred prednapetostjo (RCD). Uporaba naprave RCD zmanjšuje tveganje električnega udara.

• Bodite pozorni in glejte kar počnete ter električno orodje uporabljajte razumno. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivost med uporabo električnega orodja lahko povzroči hude telesne poškodbe.POWX0361 SL Avtorske pravice © 2022 VARO Stran | 4 www.varo.com

• Uporabljajte varnostno opremo. Zmeraj nosite opremo za zaščito oči. Varnostna oprema, na primer maska s filtrom proti prahu, varnostna obutev proti drsenju, čelada in zaščitna oprema za varovanje sluha, bo zmanjšala nevarnost nastanka telesnih poškodb.

• Preprečite neželeno zaganjanje naprave. Preden napravo povežete z električnim omrežjem preverite, ali je stikalo v položaju za izklop. Verjetnost nesreč je večja, če električno orodje nosite s prstom na stikalu ali če ga priključite na električno omrežje, ko je stikalo vključeno.

• Preden električno orodje vklopite, odstranite nastavitveni ključ oziroma ključ za odvijanje. Ključ za odvijanje ali nastavitveni ključ, ki ostane(ta) na električnem orodju, predstavlja(ta) tveganje telesnih poškodb.

• Z rokami ne segajte predaleč. Stopala imejte zmeraj na tleh. Tako boste lahko nadzor nad električnim orodjem obdržali tudi v nepričakovanih situacijah.

• Nosite ustrezna oblačila. Nikoli ne nosite ohlapnih oblačil ali nakita. Orodju ne približujte svoj las, oblačil in rokavic. Ohlapna oblačila, nakit in dolgi lasje se lahko zapletejo v premikajoče se dele orodja.

• Če imate za zadevno orodje naprave za priključitev opreme za izločevanje in zbiranje prahu, te namestite in uporabljajte. Uporaba takšne opreme lahko zmanjša tveganja, povezana s prahom.

5.4 Uporaba in nega električnega orodja

• Električnega orodja ne preobremenjujte. Zmeraj uporabljajte delu ustrezno električno orodje. Če orodje uporabljate pri delih, katerim je namenjeno, bo delo opravljeno bolje in varneje.

• Če orodja ne morete vklopiti oziroma izklopiti s stikalom, ga ne uporabljajte. Električno orodje, ki ga ne morete nadzirati s stikalom, je nevarno in ga je treba popraviti.

• Pred prilagajanjem orodja, menjavo opreme ali shranjevanjem električnega orodja je treba električni vtič potegniti iz vtičnice. Tako boste zmanjšali tveganje neželenega zagona električnega orodja.

• Električno orodje hranite zunaj dosega otrok in ne dopustite uporabe osebam, ki s tem orodjem ali z navodili niso seznanjene. Električna orodja so v rokah neusposobljenih uporabnikov nevarna.

• Električno orodje redno vzdržujte. Preverite za neporavnanimi ali zaskočenimi premičnimi deli, polomljenimi deli ali drugimi lastnostmi, ki bi lahko vplivale na delo z električnim orodjem. Če je orodje poškodovano, ga je treba pred ponovno uporabo popraviti. Veliko nesreč nastane zaradi slabega vzdrževanja električnega orodja.

• Rezalna orodja morajo zmeraj biti ostra in čista. Pravilno vzdrževana rezalna orodja se redkeje zatikajo in jih je lažje nadzirati.

• Električno orodje, opremo in rezalna orodja uporabljajte v skladu s temi navodili in na način, predviden za zadevno vrsto električnega orodja ter pri tem upoštevajte delovne pogoje in obseg dela, ki ga želite opraviti. Uporaba električnega orodja v druge namene je lahko nevarna.

Pozor! Laserski žarek lahko povzroči hude poškodbe oči. Nikoli ne glejte ali strmite neposredno v laserski žarek. Laserskega žarka med uporabo ne usmerjajte v ljudi neposredno ali posredno prek odbojnih površin.

• Laser ustreza 2. razredu standarda EN 60825-1:2007. Naprava ne vsebuje komponent, ki bi jih bilo mogoče servisirati. Ohišja ne odpirajte iz nobenega razloga. Če je naprava poškodovana, jo v popravilo dajte pooblaščenemu serviserju.

7.1.3 Elektronsko uravnavanje hitrosti

Z gumbom za nastavitev hitrosti (4) na vrhu naprave lahko nastavite želeno hitrost. Zavrtite gumb za nastavitev hitrosti (4) na višje število, če želite delati z višjo hitrostjo, oziroma ga zavrtite na nižje število, če želite delati z nižjo hitrostjo. Idealna hitrost rezanja je odvisna od materiala in delovnih pogojev. Tukaj veljajo splošna pravila za nastavitev hitrosti pri rezanju z električnim orodjem.

• Mehak les: visoka hitrost rezanja. Pri obdelavi kovin uporabljajte primerna maziva/hladilna sredstva za zaščito žaginega lista – pri rezanju jekla po potrebi uporabite majhno količino olja, pri rezanju aluminija pa špirit ali petrolej. Za mazanje in hlajenje pri rezanju plastike ponavadi zadostuje voda.

Odvijte osnovno ploščo, tako da povlečete vzvod za nastavljanje kota rezanja, ki je na spodnji strani orodja. Premaknite osnovno ploščo naprej in jo nagnite, da dosežete želeni kot. Kot je nastavljiv med 0 in 45°(levo in desno). Premaknite osnovno ploščo nazaj, da zapora osnovne plošče zaskoči v ohišje. Pritisnite vzvod za nastavljanje kota rezanja v zaklenjeni položaj (izhodiščni položaj) in ga trdno pritrdite. Za natančno rezanje je pomembno, da opravite poskusni rez, izmerite opravljeno delo in ponovno nastavite kot, dokler ne dosežete pravilne nastavitve.POWX0361 SL Avtorske pravice © 2022 VARO Stran | 6 www.varo.com

Vbodna žaga je opremljena s priključkom za odvajanje prahu. Na ta priključek na zadnjem delu vbodne žage lahko priklopite sesalnik. Če potrebujete poseben prilagodilnik, se obrnite na proizvajalca sesalnika.

7.5 Uporaba laserja in lučke LED (slika 4)

Z lučko LED lahko osvetlite predel, kjer režete. Laserski žarek projicira rdečo linijo rezanja na obdelovancu.

• Vklopite laser s stikalom za vklop/izklop (6).

• Nastavite orodje na obdelovanca, tako da je oznaka za žaganje nad začetno točko linije rezanja.

Prestavite stikalo naprej, da spremenite smer pihanja, kot prikazuje puščica na sliki 9. Tako lahko orodje premikate vzdolž predhodno označene črte, ne da bi žagovina ovirala pogled na linijo.

Rezanje ravnih črt Za rezanje mehkega jekla, nerjavečega jekla in plastike. Za čiste reze v lesu in vezanih ploščah.

Stikalo za izpihovanje prahu

Delovna svetilka LED

Laser z visoko natančnostjo

9 HRUP Vrednosti emisij hrupa, izmerjene skladno z ustreznim standardom. (K=3) Stopnja akustičnega tlaka LpA 91 dB(A) Stopnja akustične moči LwA 102 dB(A) POZOR! Nosite zaščito za sluh, če akustični tlak hrupa naprave preseže 85 dB(A). aw (tresljaji) 4,3 m/s² K = 1,5 m/s² 10 GARANCIJA

• Garancija za ta izdelek velja 2 leta, rok za uveljavitev pa začne teči z datumom izročitve blaga potrošniku. Garancija se uveljavlja s potrjenim garancijskim listom in računom. Garancija velja na ozemlju Republike Slovenije. Izvajalec se obvezuje, da bo proti plačilu vzdrževal opremo in nudil nadomestne dele tudi po preteku garancijske dobe še 3 leta.

• Dajalec garancije Varo N.V izjavlja, da je izdelek brezhiben, brez proizvodnih in materialnih napak, da ustreza opisanim tehničnim podatkom, ter jamči za brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku, če ga uporablja skladno z navodili za uporabo, pri normalnih pogojih in hrani na predpisan način.

• Garancija pokriva vse napake, ki se v času garancijskega roka pojavijo na napravi in tudi na delih, ki so bili ob nakupu naprave priloženi (baterije, polnilniki, ležaji, ščetke, kabli, vtiči) ob pogoju, da do okvare na delih ni prišlo zaradi običajne obrabe. Garancija pa ne pokriva tudi napak, ki se pojavijo na dodatkih (svedri, nastavki za vrtanje, žagini listi itd.) kot tudi ne okvar, ki nastanejo zaradi neprimernega ravnanja, nesreče ali nedovoljene prilagoditve naprave.

• Garancijske določbe prav tako ne vključujejo škode in/ali napak zaradi neustrezne uporabe.

• Zavračamo tudi vsakršno odgovornost za vsakršne telesne poškodbe zardi neustrezne uporabe orodja.

• Zmeraj lahko pridobite več informacij na številki 00 32 3 292 92 90.

• Mogoči niso nobeni garancijski zahtevki, če je škoda na napravi posledica malomarnega vzdrževanja ali preobremenitve.

• Iz garancije je popolnoma izključena škoda zaradi vstopa tekočine v napravo, prekomernega vstopa prahu, namernega poškodovanja (ali poškodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti električnega omrežja. Ta seznam ni izčrpen.

• Sprejem garancijskega zahtevka in popravilo naprave ne pomeni podaljšanja garancijskega obdobja ali začetka novega garancijskega obdobja, razen v primeru, da je bil zamenjan bistveni del naprave z novim delom. V kolikor se ob uveljavitvi garancijskega zahtevka blago zamenja z novim, proizvajalec izda nov garancijski list.

• Naprave ali deli, ki so zamenjani v okviru garancije, ostanejo last družbe Varo NV.POWX0361 SL Avtorske pravice © 2022 VARO Stran | 8 www.varo.com

• Pridržujemo si pravico do zavrnitve zahtevka, če dokazilo o nakupu ni predloženo oziroma če je očitno, da izdelek ni bil pravilno vzdrževan. (Čiste prezračevalne reže, redno servisirane ogljikove ščetke itd.)

• Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.

• Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo čistem stanju (v izvornem plastičnem kovčku, če je bil ta priložen) ter priložiti dokazilo o nakupu. 11 OKOLJE Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način. Z odpadnih električnih izdelkov ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Reciklirajte, če je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.

12 IZJAVA O SKLADNOSTI

VARO N.V. – Vic. Van Rompuy N.V. Joseph van Instraat 9 – BE 1500 Lier – Belgija izjavlja, da: Izdelek: VBODNA ŽAGA Znamka: POWERplus Številka izdelka: POWX0361 ustreza osnovnim zahtevam in drugim ustreznim določbam veljavnih evropskih direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakršno nepooblaščeno spreminjanje naprave. Evropskim direktivam (vključno z morebitnimi spremembami do dneva podpisa): 2011/65/EU 2006/42/EC 2014/30/EU Evropski usklajeni standardi (vključno z morebitnimi spremembami do dneva podpisa): EN62841-1 : 2015 EN62841-2-11 : 2016
