POWX0361 - Pila PowerPlus - Bezplatný návod k obsluze

Typ výrobku	Přímočará pila
Značka	PowerPlus
Model	POWX0361
Výkon	810 W
Napájení	230 V~, 50 Hz
Třída ochrany	II (dvojitá izolace)
Proměnná rychlost	Ano, elektronické nastavení
Kyvný zdvih	4 polohy (0 až III)
Naklápěcí patka	0° až 45° (vlevo a vpravo)
Výměna pilového listu	Bez nástroje, rychloupínací upínka
Vodicí laser	Ano, třída 2 (EN 60825-1)
LED lampa	Ano, osvětlení řezné zóny
Odprachování	Připojení vysavače (násadce)
Foukání pilin	Přepínatelné dopředu
Trvalý chod	Pomocí aretačního tlačítka
Řezné materiály	Dřevo, kov, plast
Akustický tlak (LpA)	91 dB(A)
Hladina akustického výkonu (LwA)	102 dB(A)
Vibrace (aw)	4,3 m/s² (K=1,5 m/s²)
Dodávané příslušenství	4 pilové listy na dřevo, 2 na kov, boční vedení, imbusový klíč, odsávací nástavec
Záruka	36 měsíců
Přibližná hmotnost	2,5 kg
Rozměry (d x š x v)	280 x 80 x 210 mm (odhad)

Často kladené otázky - POWX0361 PowerPlus

Jak vyměnit pilový list přímočaré pily POWX0361?

Zatlačte držák pilového listu a upínku pilového listu zcela dopředu, poté zasuňte pilový list (zuby dopředu) do drážky vedení. Není potřeba žádný nástroj.

Jak nastavit rychlost řezání?

Otáčejte regulátorem rychlosti umístěným na vrcholu rukojeti: směrem k vyššímu číslu pro zvýšení rychlosti, směrem k nižšímu číslu pro zpomalení. Ideální rychlost závisí na materiálu.

Jak používat laser a LED lampu?

Stiskněte vypínač ON/OFF laseru/LED lampy. Laser promítá červenou vodící linku; LED osvětluje oblast řezu.

Jak nastavit patku pro šikmý řez?

Povolte páčku pro nastavení šikmého řezu pod nástrojem, posuňte patku dopředu a naklopte ji mezi 0° a 45° (vlevo/vpravo), poté páčku zajistěte.

Jakou funkci má kyv (4 polohy)?

Kyv umožňuje nastavit pohyb pilového listu: poloha 0 pro čistý rovný řez, polohy I až III pro rychlé řezy do dřeva nebo kovů.

Jak připojit vysavač pro odsávání prachu?

Pila je vybavena odsávací násadkou na zadní straně. Připojte hadici vysavače přímo nebo přes vhodný adaptér.

Co dělat, když pila nenastartuje?

Zkontrolujte, zda je zástrčka správně zapojena a zda je stisknutý vypínač. Pokud je aktivován bezpečnostní blok, ujistěte se, že aretační tlačítko není zapnuté.

Jak udržovat přímočarou pilu POWX0361?

Vyčistěte větrací otvory, v případě potřeby vyměňte uhlíkové kartáče a namažte pohyblivé části. Nechte nástroj zkontrolovat odborníkem.

Jaké materiály lze touto pilou řezat?

Dřevo, kov (měkká ocel, hliník) a plasty. Použijte vhodné pilové listy a mazivo pro kovy.

Jak změnit směr foukání pilin?

Posuňte přepínač změny směru foukání dopředu, aby se piliny foukaly před linii řezu.

NÁVOD K OBSLUZE POWX0361 PowerPlus

5.3 Osobna sigurnost

• Budite oprezni i koncentrirajte se na posao koji obavljate i ponašajte se razumno pri korištenju električnog alata. Nemojte raditi s električnim alatom ako ste umorni ili pod utjecajem droge, alkohola ili lijekova. Trenutak nepažnje pri radu s električnim alatom može dovesti do ozbiljne ozljede.
• Koristite sigurnosnu opremu. Uvijek nosite zaštitu za oči. Sigurnosna oprema poput maske protiv prašine, protuklizne sigurne obuće, kacige li štitnika za uši, kad se pravilno koriste može umaniiti ozliede.
• Izbjegavajte nehotično pokretanje alata. Pobrinite se da prije priključivanja alata na izvor napajanja, sklopka bude isključena. Nošenje električnog alata s prstom na sklopci za uključivanje ili njegovo priključivanje na električnu utičnicu dok je sklopka uključena, će pogodovati nezgodama.
• Skinite s alata sve ključeve za podešavanje ili pritezanje prije uključivanja njegovog napajanja. Zatezni ili ključ za podešavanje koji ostane priključen s rotirajućim dijelom alata može dovesti do osobne ozliede.
• Nemojte se naginjati. U svakom trenutku stojte stabilno na nogama. Na taj način ćete zadržati bolju kontrolu nad alatom u nepredviđenim situacijama.
  Obucite se prikladno. Ne nosite široku odjeću ili nakit. Kosu, odjeću i rukavice držite dalje od rotirajućih dijelova. Pokretni dijelovi mogu zahvatiti široku odjeću, nakit ili dugu kosu.
• Ako uređaji posjeduju priključak za postrojenja za izvlačenje i skupljanje prašine, pobrinite se da budu priključeni i da se koriste na prikladan način. Korištenje takvih uređaja može smaniiti opasnosti u vezi s prašinom.

1 OBLAST POUŽITÍ....2
2 POPIS (OBR. A) 2
3 SEZNAM OBSAHU BALENÍ....2
4 SYMBOLY 2
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE 3
5.1 Pracovní oblast 3
5.2 Elektrická bezpečnost 3
5.3 Osobní bezpečnost 3
5.4 Používání elektrických nástrojů a péče o ně 4
5.5 Servis 4
6 DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE LASERU4
7 PROVOZ....5
7.1 Uvedení do chodu (Obr. 1) 5
7.1.1 Mžikové spínání 5
7.1.2 Trvalý provoz 5
7.1.3 Nastavení elektronického regulátoru otáček 5
7.2 Výměna pilového listu (Obr. 2) 5
7.3 Seřízení kluzné desky (Obr. 3) 5
7.4 Vývod prachu 5
7.5 Použití laseru a LED diody (Obr. 4) 5
7.6 Přepínač směru větru (Obr. 5) 6
7.7 Použití výkyvného zdvihu 6
8 TECHNICKÉ ÚDAJE....6
9 HLUČNOST 6
10 ZÁRUKA....7
11 ŽIVOTNÍ PROSTŘEDÍ......7
12 PROHLÁŠENÍ O SHODĚ 8

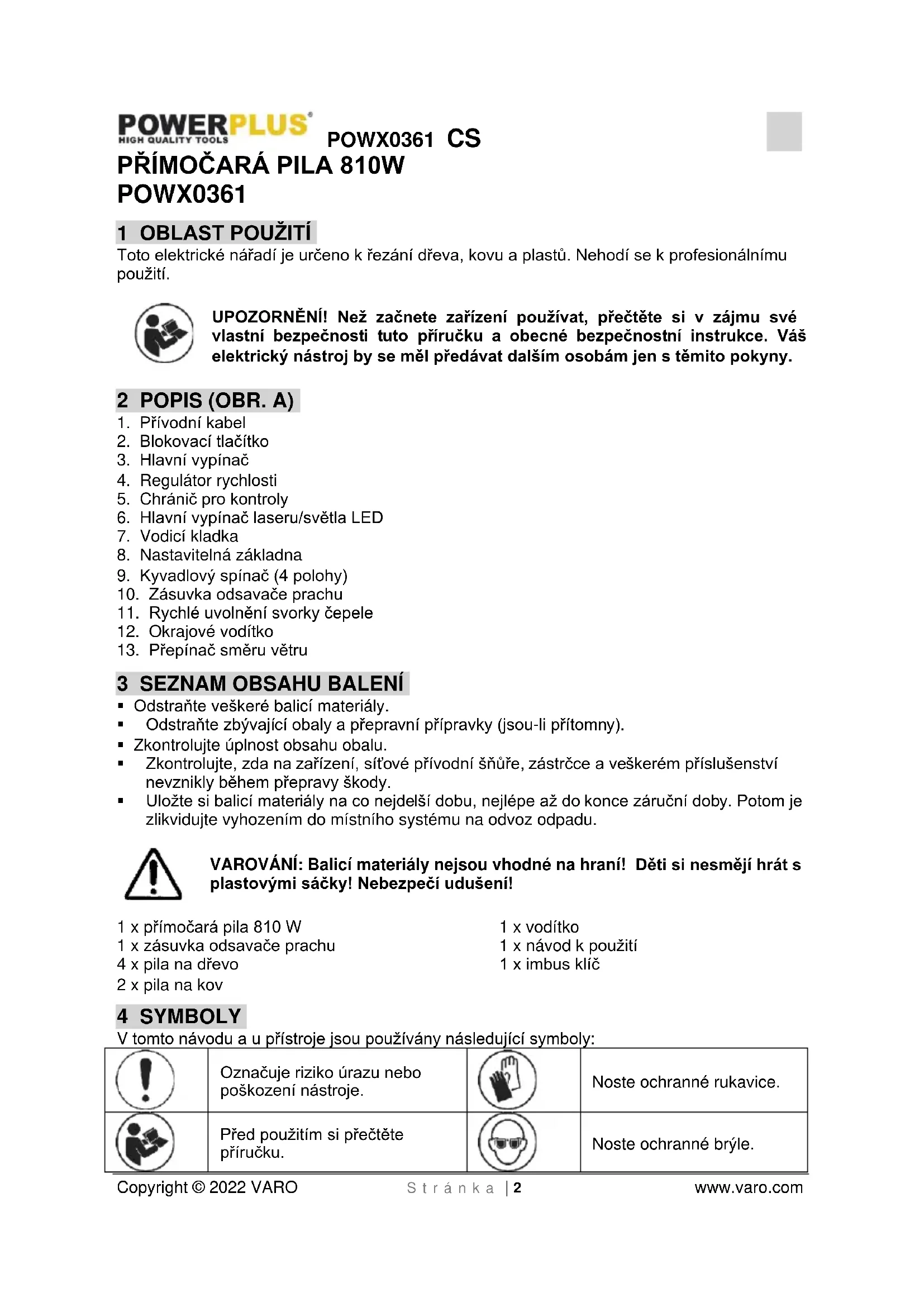

PŘÍMOČARÁ PILA 810W POWX0361

1 OBLAST POUŽITÍ

Toto elektrické nářadí je určeno k řezání dřeva, kovu a plastů. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto přiručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR. A)

1. Přívodní kabel
2. Blokovací tlačítko
3. Hlavní vypínač
4. Regulátor rychlosti
5. Chranič pro kontroly
6. Hlavní vypínač laseru/světla LED
7. Vodicí kladka
8. Nastavitelná základna
9. Kyvadlový spínač (4 polohy)
10. Zásuvka odsavače prachu
11. Rychlé uvolnění svorky čepele
12. Okrajové vodítko
13. Přepínač směru větru

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu obalu.
  Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
  Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 x přímočará pila 810 W
1 x zásuvka odsavače prachu
4 x pila na dřevo
2 x pila na kov

1 x vodítko
1 x návod k použití
1 x imbus klíč

4 SYMBOLY

V tomto návodu a u přístroje jsou používány následující symboly:

	Označuje riziko úrazu nebo poškození nástroje.		Noste ochranné rukavice.
	Před použitím si přečtěte příručku.		Noste ochranné brýle.
	V souladu se základními požadavky Evropských směrnic.		Upozornění na laserový paprsek
	Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.
• S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

- Při práci s elektrickým nástrojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog,

alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

• Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.
• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích.
• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachvtit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

• Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován.
• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.
• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje isou v rukách neškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.
• Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají.
• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

5.5 Servis

- Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE LASERU

Varování!

Laserový paprsek může bolestivě poškodit zrak. Nikdy se nedívejte ani upřeně nehled'te přímo do laserového paprsku.

Při práci nemířte laserovým paprskem na lidi at' již přímo, nebo odrazem z reflexních ploch.

POWX0361 CS

- Tato laserová jednotka vyhovuje směmicím EN 60825-1:2007 pro zařízení třídy 2. Jednotka obsahuje prvky, které nelze opravit. Z žádného důvodu neotevírejte kryt. Je-li jednotka poškozena, předejte ji k opravě do autorizovaného servisního střediska.

7 PROVOZ

7.1 Uvedení do chodu (Obr. 1)

7.1.1 Mžikové spínání

Zapnutí: Stiskněte síťový vypínač.

Vypnutí: Uvolněte síťový vypínač.

7.1.2 Trvalý provoz

Zapnutí: Podržte stisknutý síťový vypínač a zablokujte jej zajišťovacím tlačítkem. Vypnutí: Stiskněte a uvolněte síťový vypínač.

7.1.3 Nastavení elektronického regulátoru otáček

Pomocí regulátoru rychlosti (4) nahoře můžete přednastavit jakoukoliv rychlost. Otočte regulátorem rychlosti (4) na vyšší číslo pro vyšší rychlost, a otočte jej na nižší číslo pro nižší rychlost. Ideální rychlost řezání závisí na konkrétním materiálu a pracovních podmínkách. Zde platí obecné normy pro nastavení rychlosti pro elektrické nástroje.

- Ocel: nejpomalejší rychlost řezání

■ Hliník, plasty, tvrdé dřevo: střední rychlost řezání.

■ Měkké dřevo: vysoká rychlost řezání.

Během zpracování kovu byste měli používat vhodná maziva/chladící činidla na ochranu čepele – jen trochu oleje pro ocel, a líh nebo petrolej pro hliník, podle potřeby. U plastových materiálů je za normálních okolností dostačujícím mazivem/chladícím činidlem voda.

7.2 Výměna pilového listu (Obr. 2)

Zasuňte držák pilového listu s úchytem pilového listu až úplně dopředu a pak pilový list zavedťe (zuby dopředu) do vodicí drážky.

7.3 Seřízení kluzné desky (Obr. 3)

Povolte základní desku tahem páčky seřizování úhlového řezání, která se nachází na spodní straně nástroje

Přesuňte základní desku dopředu a nakloňte ji, dokud nedosáhnete požadovaného úhlu; úhel může být mezi 0° a 45° (vlevo a vpravo).

Přesuňte základní desku zpět a zajistěte, aby byla štěrbina základní desky propojena se skříní převodovky.

Stiskněte páčku seřizování úhlového řezání, abyste zajistili pozici (původní pozici) a pevně ji zablokujte.

Pro přesné řezání je třeba provést zkušební řez, změřit obrobek a resetovat úhel, dokud nedosáhneme správného nastavení.

7.4 Vývod prachu

Pila má konektor pro vývod prachu. K zadní části pily můžete připojit klasický domácí vysavač. Pokud potřebujete speciální adaptér, kontaktujte vašeho prodejce vysavače.

7.5 Použití laseru a LED diody (Obr. 4)

Světlo LED diody můžete použít k osvícení a přiblížení polohy řezu.

Laserový paprsek promítá červenou linii řezu na obráběný kus.

• Přepínačem zapněte laserový paprsek.
• Přístroj položte na obráběný kus tak, aby pila byla umístěna nad začátkem linie řezu.
• Zkontrolujte, aby linie laseru byla vyrovnána s linií řezu, která je vyznačena na obráběném kusu.

• Přístroj zapněte.

• Při řezání se řídte pokyny uvedenými v části „Pokyny k obsluze“.
  ■ Po použití laser vypněte.

7.6 Přepínač směru větru (Obr. 5)

Posuňte přepínač dopředu a změňte směr větru dopředu, jak ukazuje šipka nahoře na obr. 9, která se vyhýbá linii pilinového krytu dříve vyznačené na obrobku, jež se hodí pro pohyb nástroje kupředu podél dříve vyznačené linie.

Poloha	Řezání	Použití
0	Žádný kývavý pohyb	Řezání měkké oceli, nerezové oceli a plastů.Čisté řezy ve dřevě a překližce.
I	Malý kývavý pohyb	Řezání měkké oceli, hliníku a tvrdého dřeva.
II	Střední kývavý pohyb	Řezání dřeva a překližky.Rychlé řezání hliníku a měkké oceli.
III	Velký kývavý pohyb	Rychlé řezání dřeva a překližky.

8 TECHNICKÉ ÚDAJE

Jmenovité napětí	230-240V
Jmenovitá frekvence	50 Hz
Jmenovitý příkon	810W
Otáčky	0-3000 min^-1
Třída ochrany	II
Délka kabelu	3
Polohy výkyvu	4
Elektronické ovládání rychlosti	Ano
Nastavitelná základna	Ano
Hloubka řezu v oceli	8 mm
Hloubka řezu ve dřevě	80 mm
Hloubka řezu v plastu	60mm
Typ elektromotoru	Kartáčový
Typ připojení	Tvar T a U
Rychlá výměna pilového listu	Ano
Měkký úchop	Ano
Vypínač odfukování prachu	Ano
Materiál základny	Ocel

9 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA 91dB(A)

Úroveň akustického výkonu LwA 102dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

aw (Vibrace):

4.3m/s²

K = 1,5 ~m / s^2

10 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.
  Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

11 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.

12 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Přímočará Pila 810 W

Výrobní značka: POWERplus

Model: POWX0361

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

2011/65/EU

2006/42/EC

2014/30/EU

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

EN62841-1:2015

EN62841-2-11:2016

EN IEC 55014-1 : 2021

Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove

Regulativní postupy - Manažer pro dohled nad řádným jednáním

1. Elektrický kábel
2. Zaist'ovacie tlačidlo
3. Hlavný vypínač
4. Regulátor rýchlosti
5. Kontrolný chránič
6. Laserová/LED kontrolka vypínača
7. Vodiaci valček
8. Nastavitelný podstavec
9. Kyvadlový spínač (4 polohy)
10. Zásuvka pre vysávač prachu
11. Rýchlouvolňovacia svorka pílového listu
12. Vodidlo hrany
13. Prepínač smeru navíjania

3 OBSAH BALENIA

1 x lupienková píla 810 W
1 x zásuvka pre vysávač prachu
4 x píla na drevo
2 x píla na kov
1 x vodiaca lišta
1 x návod
1x imbusový klúč

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

5.4 Používanie elektrického náradia a starostlivost' oň

Zapnutie: Stlačte hlavný vypínač.

Vypnutie: Uvol'nite hlavný vypínač.

Zapnutie: Stlačte hlavný vypínač, podržte ho stlačený a zamknite uzamykacím tlačidlom. Vypnutie: Stlačte hlavný vypínač a uvoľnite ho.

7.2 Výmena pílového listu (Obr. 2)

Zatlačte držiak pílového listu so svorkou pílového listu úplne dopredu a potom posuňte pílový list (so zubami smerom dopredu) do vodiacej drážky.

■ Po použití laser vypnite.

7.6 Prepínač smeru fúkania vzduchu (Obr. 5)

7.7 Používanie kyvadlového gombíka

Hladina akustického výkonu LwA 102 dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie):

4.3m/s²

K = 1,5 ~m / s^2

10 ZÁRUKA

výrobok: Lupienková píla
