NÁVOD NA OBSLUHU POWX0361 PowerPlus

7.7 Použití výkyvného zdvihu 6

7.7 Použití výkyvného zdvihu

5.4 Používanie elektrického náradia a starostlivosť oň .............................................. 4

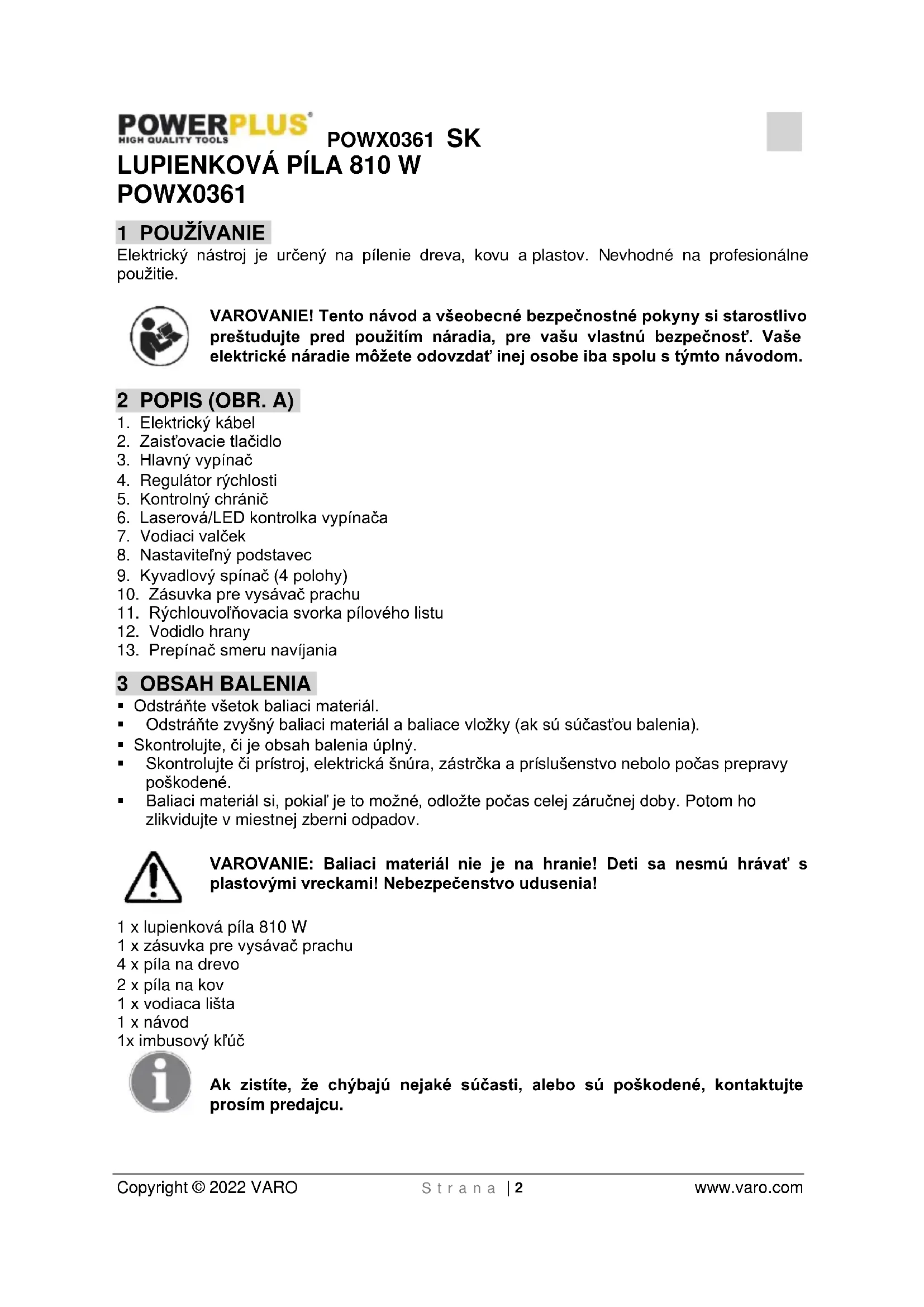

POWX0361 1 POUŽÍVANIE Elektrický nástroj je určený na pílenie dreva, kovu a plastov. Nevhodné na profesionálne použitie. VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštudujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdať inej osobe iba spolu s týmto návodom. 2 POPIS (OBR. A)

2. Zaisťovacie tlačidlo

4. Regulátor rýchlosti

8. Nastaviteľný podstavec

11. Rýchlouvoľňovacia svorka pílového listu

• Odstráňte všetok baliaci materiál.

• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

• Skontrolujte, či je obsah balenia úplný.

• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov. VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia! 1 x lupienková píla 810 W 1 x zásuvka pre vysávač prachu 4 x píla na drevo 2 x píla na kov 1 x vodiaca lišta 1 x návod 1x imbusový kľúč Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.POWX0361 SK Copyright © 2022 VARO S t r a n a | 3 www.varo.com 4 SYMBOLY V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

V súlade so základnými požiadavkami európskych smerníc.

Varovanie pred laserovým lúčom

Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku. 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE VAROVANIE! Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.POWX0361 SK Copyright © 2022 VARO S t r a n a | 4 www.varo.com

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..

• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.POWX0361 SK Copyright © 2022 VARO S t r a n a | 5 www.varo.com

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE LASERE

Varovanie! Laserový lúč môže vážne poškodiť zrak. Nikdy sa nepozerajte priamo do laserového lúča. Počas používania nemierte laserovým lúčom na ľudí priamo, ani nepriamo, ani cez odrazové povrchy.

• Tento laser spĺňa požiadavky triedy 2 podľa normy EN 60825-1:2007. Jednotka neobsahuje žiadne komponenty vyžadujúce servis. Plášť zo žiadneho dôvodu neotvárajte. Ak je jednotka poškodená, nechajte poškodenie opraviť autorizovanému opravnému servisu. 7 PREVÁDZKA

Zapnutie: Stlačte hlavný vypínač. Vypnutie: Uvoľnite hlavný vypínač.

7.1.2 Nepretržitá prevádzka

Pomocou regulátora rýchlosti (4) na vrchnej časti zariadenia môžete prednastaviť akúkoľvek rýchlosť. Na nastavenie vyššej rýchlosti otáčajte regulátor rýchlosti (4) na vyššie číslo a na nastavenie nižšej rýchlosti otáčajte regulátor na nižšie číslo. Ideálna rýchlosť rezania závisí od konkrétneho materiálu a pracovných podmienok. Tu sa vzťahujú všeobecné štandardy pre nastavenie rýchlosti rezania u elektrických nástrojov.

• Oceľ: najpomalšia rýchlosť rezania

• Hliník, plasty, tvrdé drevo: stredná rýchlosť rezania

• Mäkké drevo: vysoká rýchlosť rezania Pri spracúvaní kovov by ste mali používať vhodné mazacie prostriedky/chladiace prostriedky, ktorými ochránite pílový list - podľa potreby naneste na oceľ trochu oleja, na hliník lieh alebo minerálny olej. U plastových materiálov normálne postačuje chladivo/mazací prostriedok.

7.3 Nastavenie základne (Obr. 3)

Povoľte dosku základne potiahnutím páky pre nastavenie uhlového rezania, ktorá sa nachádza na spodnej strane nástroja. Dosku základne posuňte dopredu a nakloňte ju do požadovaného uhla. Uhol môže byť v rozmedzí od 0° a 45° (doľava a doprava). Dosku základne posuňte späť, aby ste zabezpečili, že štrbina dosky základne zapadne do krytu prevodovky. Páku pre nastavenie uhlového rezania stlačte do zaisťovacej polohy (pôvodná poloha) a pevne ju zaistite. Aby bol rez presný, urobte skúšobný rez, odmerajte ho a uhol nastavujte dovtedy, kým nedosiahnete želané nastavenie.

7.4 Vysávanie prachu

Lupienková píla je vybavená zásuvkou na odsávač prachu. K zásuvke na zadnej strane píly môžete pripojiť vysávač. Ak potrebujete špeciálny adaptér, kontaktujte výrobcu vysávača.

7.5 Používanie lasera a LED svetla (Obr. 4)

Svetlo svetelnej diódy môžete použiť na osvetlenie oblasti rezania. Laserový lúč sa používa na projekciu červenej čiary vyznačujúcej rezanie na obrobok.

• Laser zapnete pomocou hlavného vypínača

• Stroj umiestnite na obrobok tak, aby značenie píly bolo nad začiatkom rezacej čiary.

• Skontrolujte, či je čiara lasera zarovnaná s čiarou rezania podľa vyznačenia na obrobku.

• Pri rezaní postupujte podľa „pokynov na používanie“.

Prepínač smeru fúkania vzduchu posuňte dopredu, aby ste zmenili fúkanie vzduchu smerom dopredu tak, ako ukazuje šípka na hornom obr. 9, a zabránili ste tak tomu, že piliny zakryjú predtým vyznačenú čiaru na obrobku, ktorá pomáha pri posúvaní nástroja vpred pozdĺž predtým vyznačenej čiary.

Rezanie rovnej čiary Na rezanie mäkkej ocele, nehrdzavejúcej ocele a plastov. Na čisté rezy do dreva a preglejky.

Rezanie malej kruhovej čiary Na rezanie mäkkej ocele, hliníka a tvrdého dreva.

Rezanie strednej kruhovej čiary Na rezanie dreva a preglejky. Na rýchle rezanie hliníka a mäkkej ocele. III Rezanie veľkej kruhovej čiary Na rýchle rezanie do dreva a preglejky.POWX0361 SK Copyright © 2022 VARO S t r a n a | 7 www.varo.com 8 TECHNICKÉ ÚDAJE Menovité napätie 230-240V Menovitá frekvencia 50 Hz Menovitý výkon 810W Otáčky 0-3000min

Nastavenie kyvnej pozície

Elektronické riadenie rýchlosti Áno Nastaviteľná základňa Áno Hĺbka rezu v oceli 8 mm Hĺbka rezu v dreve 80mm Hĺbka rezu v plaste 80mm Typ elektrického motora Kefový Typ pripojenia T&U-shaped Rýchla zmena nástroja Áno Mäkké držadlo Áno Spínač fúkania prachu Áno Základný materiál Oceľ 9 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 91dB(A) Hladina akustického výkonu LwA 102 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie): 4.3m/s² K = 1,5 m/s²POWX0361 SK Copyright © 2022 VARO S t r a n a | 8 www.varo.com 10 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe. 11 ŽIVOTNÉ PROSTREDI Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWX0361 SK Copyright © 2022 VARO S t r a n a | 9 www.varo.com

12 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že výrobok: Lupienková píla obchodná známka: POWERplus model: POW0361 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu); 2011/65/EU 2006/42/EC 2014/30/EU Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu); EN62841-1 : 2015 EN62841-2-11 : 2016
