MANUAL DE USUARIO POWX0361 PowerPlus

5.4 Uso y cuidados de las herramientas eléctricas .................................................... 4

5.5 Servicio .................................................................................................................... 4

6 INSTRUCCIONES SUPLEMENTARIAS DE SEGURIDAD PARA

LÁSERES ......................................................................................... 5

7 INSTRUCCIONES DE UTILIZACIÓN .............................................. 5

7.5 Utilización del láser y de la luz del diodo electroluminoso (Fig. 4) ...................... 6

7.6 Interruptor transferencia para la dirección del viento (Fig. 5) .............................. 6

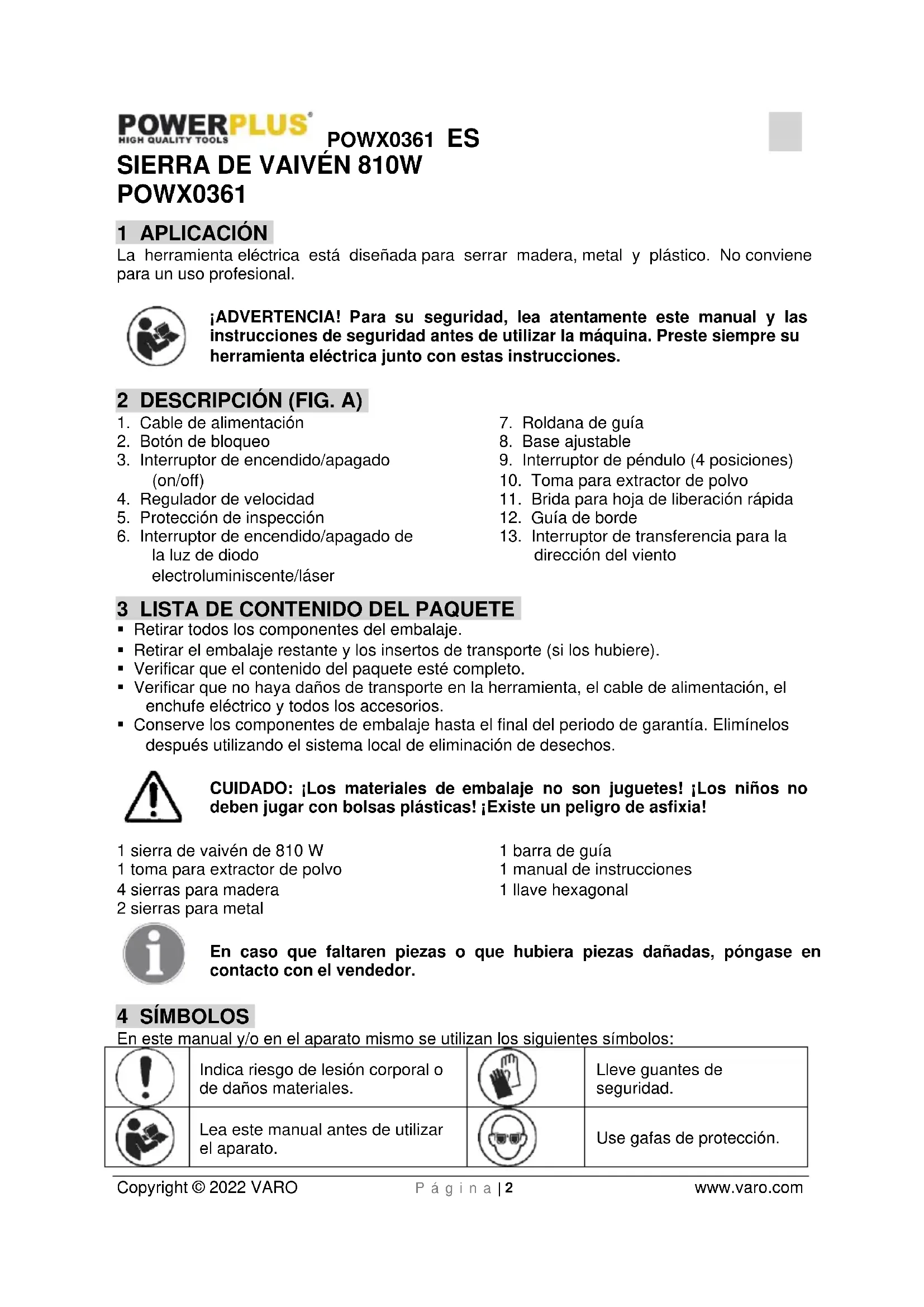

POWX0361 1 APLICACIÓN La herramienta eléctrica está diseñada para serrar madera, metal y plástico. No conviene para un uso profesional. ¡ADVERTENCIA! Para su seguridad, lea atentamente este manual y las instrucciones de seguridad antes de utilizar la máquina. Preste siempre su herramienta eléctrica junto con estas instrucciones. 2 DESCRIPCIÓN (FIG. A)

1. Cable de alimentación

3. Interruptor de encendido/apagado

4. Regulador de velocidad

5. Protección de inspección

6. Interruptor de encendido/apagado de

9. Interruptor de péndulo (4 posiciones)

10. Toma para extractor de polvo

11. Brida para hoja de liberación rápida

13. Interruptor de transferencia para la

dirección del viento

3 LISTA DE CONTENIDO DEL PAQUETE

• Retirar todos los componentes del embalaje.

• Retirar el embalaje restante y los insertos de transporte (si los hubiere).

• Verificar que el contenido del paquete esté completo.

• Verificar que no haya daños de transporte en la herramienta, el cable de alimentación, el enchufe eléctrico y todos los accesorios.

• Conserve los componentes de embalaje hasta el final del periodo de garantía. Elimínelos después utilizando el sistema local de eliminación de desechos. CUIDADO: ¡Los materiales de embalaje no son juguetes! ¡Los niños no deben jugar con bolsas plásticas! ¡Existe un peligro de asfixia! 1 sierra de vaivén de 810 W 1 toma para extractor de polvo 4 sierras para madera 2 sierras para metal 1 barra de guía 1 manual de instrucciones 1 llave hexagonal En caso que faltaren piezas o que hubiera piezas dañadas, póngase en contacto con el vendedor. 4 SÍMBOLOS En este manual y/o en el aparato mismo se utilizan los siguientes símbolos:

Indica riesgo de lesión corporal o de daños materiales.

Lleve guantes de seguridad.

De conformidad con las normas fundamentales de las directivas europeas.

Advertencia sobre el rayo láser

Herramienta de tipo II – Doble aislamiento – No requiere enchufe con conexión a tierra.

5 REGLAMENTACIONES GENERALES EN MATERIA DE SEGURIDAD

Y DE PREVENCIÓN DE ACCIDENTES

¡ADVERTENCIA! Lea todas las instrucciones y advertencias en materia de seguridad. El incumplimiento de las consignas contenidas en las advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones corporales graves. Conserve todas las advertencias e instrucciones para poderlas consultar en el futuro. El término “herramienta eléctrica” utilizado en las advertencias se refiere a la herramienta eléctrica (con cable) alimentada desde la red o a la herramienta eléctrica (sin cable) alimentada por una batería.

• Mantenga su zona de trabajo limpia y ordenada. Las zonas desordenadas y poco iluminadas favorecen los accidentes de trabajo.

• No utilice herramientas eléctricas en atmósferas explosivas, así como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas provocan chispas que pueden inflamar polvos o humos.

• Mantenga alejados a los niños y otras personas mientras utilice la herramienta eléctrica. Puede distraerle y perder el control de la máquina.

5.2 Seguridad eléctrica

La tensión de alimentación debe corresponder a la indicada sobre la etiqueta de características.

• El enchufe de la máquina debe encajar en la toma de corriente. No se debe modificar de manera alguna el enchufe. No utilice ningún adaptador con herramientas eléctricas puestas a tierra. El uso de enchufes no modificados y de tomas de corriente adecuadas reduce el riesgo de una descarga eléctrica.

• Evite el contacto físico con superficies puestas a tierra como tubos, radiadores, hornos y neveras. Se eleva el riesgo de una descarga eléctrica si su cuerpo está conectado a tierra.

• Evite la exposición de las herramientas eléctricas a la lluvia y la humedad. La penetración de agua en los aparatos eléctricos aumentará el riesgo de una descarga eléctrica.

• No utilice el cable de manera inapropiada. Nunca utilice el cable para transportar, tirar o desconectar la herramienta eléctrica. Mantenga el cable lejos de fuentes de calor, aceite, bordes afilados o piezas en movimiento. Un cable dañado o enredado aumenta el riesgo de descargas eléctricas.

• El uso de un cable prolongador apto para el uso externo, cuando se trabaja con herramientas eléctricas al exterior, reduce el riesgo de descargas eléctricas.

• Si se debe utilizar una herramienta eléctrica en un lugar húmedo, utilice una alimentación protegida por un dispositivo de corriente residual (RCD). El uso de tal dispositivo reduce el riesgo de descargas eléctricas.POWX0361 ES Copyright © 2022 VARO P á g i n a | 4 www.varo.com

5.3 Seguridad para las personas

• Esté atento. Concéntrense en el trabajo que esté realizando y utilice las herramientas eléctricas con sensatez. No utilice el aparato cuando esté cansado o bajo los efectos de narcóticos, alcohol o fármacos. Un momento de inatención mientras se utiliza una herramienta eléctrica puede provocar graves lesiones corporales.

• Utilice un equipo de seguridad. Lleve siempre lleve gafas de protección. Un equipo de seguridad adecuado tal como máscara contra el polvo, calzado de seguridad antideslizante, casco de protección o auriculares de protección reducirá las lesiones personales.

• Evite la puesta en marcha involuntaria. Asegúrese que el interruptor esté apagado antes de enchufar la herramienta. Llevar una herramienta eléctrica con el dedo puesto en el interruptor o bien, conectar una herramienta eléctrica cuando el interruptor está en posición de encendido favorece los accidentes.

• Retire las llaves de ajuste antes de encender la herramienta. Una llave que quede en una pieza móvil de la herramienta puede provocar lesiones corporales.

• No se sobrestime. Mantenga siempre con los pies un apoyo y un equilibrio adecuados. Esto permite controlar mejor la herramienta en situaciones inesperadas.

• Lleve ropa apropiada. No lleve ropa ancha ni joyas. Mantenga el cabello, la ropa y los guantes lejos de las piezas en movimiento. La ropa ancha, las joyas y el cabello largo pueden engancharse en las piezas en movimiento.

• Si se proporciona dispositivos para conectar equipos de extracción y recolección de polvo, asegúrese que éstos estén conectados y utilizados de manera correcta. El uso de este tipo de equipos puede reducir los riesgos debidos al polvo.

5.4 Uso y cuidados de las herramientas eléctricas

• No fuerce la herramienta. Utilice para su trabajo la herramienta eléctrica adecuada. Con la herramienta adecuada podrá trabajar mejor y de manera más segura, al ritmo para el que ésta ha sido diseñada.

• No utilice ninguna herramienta eléctrica, cuyo interruptor esté defectuoso. Una herramienta eléctrica que no se pueda encender y apagar es peligrosa y se le debe reparar.

• Desconecte el enchufe de la toma de corriente antes de efectuar un ajuste cualquiera en la herramienta, de cambiar accesorios o de guardar la herramienta. Estas medidas de seguridad preventiva reducen el riesgo de puesta en marcha accidental de la herramienta.

• Guarde las herramientas que utilice fuera del alcance de los niños. No permita que una persona no familiarizada con estas instrucciones utilice la herramienta. Las herramientas eléctricas son peligrosas en manos de una persona no capacitada.

• El mantenimiento de las herramientas eléctricas requiere atención. Verifique la alineación o la unión de las piezas móviles, la ausencia de piezas y cualquier otra situación que pudiere afectar el funcionamiento de la herramienta. Si la herramienta estuviere dañada, hágala reparar antes de utilizarla. Muchos accidentes se deben a falta de mantenimiento.

• Mantenga las herramientas de corte limpias y afiladas. Unas herramientas de corte en buen estado y afiladas son más fáciles de manejar y se agarrotan menos.

• Utilice la herramienta eléctrica, los accesorios, el utillaje, etc. según estas instrucciones y como se indica para cada tipo de herramienta. Tenga en cuenta siempre las condiciones de trabajo y el trabajo en sí. El uso inadecuado de las herramientas eléctricas puede conducir a situaciones peligrosas.

• Las intervenciones de servicio en su herramienta eléctrica deben ser efectuadas por personas cualificadas que utilicen únicamente piezas de repuesto idénticas. De estaPOWX0361 ES Copyright © 2022 VARO P á g i n a | 5 www.varo.com

6 INSTRUCCIONES SUPLEMENTARIAS DE SEGURIDAD PARA

LÁSERES ¡Advertencia! El rayo láser puede causar graves daños en los ojos. No mire nunca directamente al rayo láser. Mientras se esté utilizando, no apunte a las personas con el rayo láser, ni directa ni indirectamente a través de superficies reflectantes.

• Este láser cumple con lo establecido en la norma EN 60825-1:2007 para la clase 2. La unidad no incluye componentes de servicio. No abra la carcasa bajo ninguna circunstancia. Si la unidad se dañara, haga que la repare un técnico de reparación autorizado.

7 INSTRUCCIONES DE UTILIZACIÓN

7.1 Puesta en funcionamiento (Fig. 1)

7.1.1 Funcionamiento en respuesta inmediata

Encendido: Presione el interruptor de encendido/apagado (on/off). Apagado: Libere el interruptor de encendido/apagado (on/off).

7.1.2 Funcionamiento en continuo

Encendido: Presione el interruptor de encendido/apagado (On/Off), manténgalo presionado y bloquéelo con el botón de bloqueo. Apagado: Presione el interruptor de encendido/apagado y suéltelo.

7.1.3 Ajuste del control electrónico de velocidad

Con el regulador de velocidad (4) situado en la parte superior de la empuñadura, es posible preajustar cualquier velocidad. Gire el regulador de velocidad (4) hacia un número mayor para trabajar una velocidad superior y hacia un número menor para trabajar a una velocidad inferior. La velocidad de corte ideal depende de las condiciones específicas de material y trabajo. Son válidas las reglas generales para serrar con una herramienta eléctrica a la hora de elegir la velocidad.

• Acero: velocidad de corte mínima

• Aluminio, plástico, madera dura: velocidad media

• Madera blanda: velocidad máxima. Utilice el lubricante/refrigerante adecuado para trabajar con metales para proteger la hoja de sierra. Si es necesario aplique aceite en caso de acero y petróleo o alcohol en caso de trabajar con aluminio. Cuando se trabaja con plástico, generalmente un poco de agua es suficiente para lubricar o refrigerar.

7.2 Cambio de la hoja de la sierra (Fig. 2)

Empuje el soporte de hoja con la brida para hoja completamente hacia delante y deslice después la hoja (con los dientes hacia delante) en la ranura de guía.POWX0361 ES Copyright © 2022 VARO P á g i n a | 6 www.varo.com

7.3 Ajuste de la base (Fig. 3)

Afloje la placa de base tirando la palanca de ajuste del ángulo de corte situada en la parte inferior de la herramienta. Desplace la base hacia delante e inclínela hasta obtener el ángulo deseado, comprendido entre 0° y 45° (a izquierda y derecha). Mueva hacia atrás la placa de base para asegurarse que la ranura de la placa esté encajada con el cárter de engranajes. Presione la palanca de ajuste del ángulo de corte para bloquear la posición (posición original) y asegúrela con firmeza. Para efectuar un corte preciso, se debe hacer un corte de prueba, medir el trabajo y volver a ajustar el ángulo hasta obtener el ajuste correcto.

7.4 Extracción de polvo

La sierra de vaivén está equipada con una toma de extractor de polvo. Puede conectar su aspiradora en la toma situada en la parte posterior de la sierra de vaivén. Si necesita un adaptador especial, póngase en contacto con el fabricante de su aspiradora.

7.5 Utilización del láser y de la luz del diodo electroluminoso (Fig. 4)

Se puede utilizar la luz del diodo electroluminiscente para iluminar los alrededores de la posición de corte. El haz láser proyecta una línea de corte roja sobre la pieza de trabajo.

• Encienda el láser mediante el interruptor de encendido/apagado Coloque la máquina sobre la pieza de trabajo con la marca de sierra en el comienzo de la línea de corte.

• Compruebe que la línea del láser se alinea con la línea de corte marcada en la pieza de trabajo.

• Encienda la máquina.

• Siga las “Instrucciones de uso” para realizar un corte.

• Apague el láser después de utilizarlo.

7.6 Interruptor transferencia para la dirección del viento (Fig. 5)

Deslice el interruptor de transferencia hacia delante para cambiar la dirección del viento hacia delante, como lo indica la flecha de la Fig. 9, lo que evita que el serrín cubra la línea previamente marcada en la pieza de trabajo sobre la que se debe desplazar la herramienta hacia delante.

7.7 Utilización del péndulo

Posición Acción de corte Aplicaciones

Acción de corte en línea recta Para cortar acero dulce, acero inoxidable y plástico. Para cortes limpios en madera y madera contrachapada.

Acción de corte en órbita pequeña Para cortar acero dulce, aluminio y madera dura.

Acción de corte en órbita media Para cortar madera y madera contrachapada. Para cortes rápidos en aluminio y acero dulce. III Acción de corte en órbita grande Para cortes rápidos madera y madera contrachapada.POWX0361 ES Copyright © 2022 VARO P á g i n a | 7 www.varo.com

8 CARACTERÍSTICAS TÉCNICAS

Tensión nominal 230-240V Frecuencia nominal 50 Hz Potencia nominal 810W Velocidad de rotación 0-3000min

Posiciones pendulares

Control electrónico de velocidad

Profundidad de corte en acero 8 mm Profundidad de corte en madera 80mm Profundidad de corte en plástico 80mm Tipo de motor eléctrico Con escobillas Tipo de conexión Formas en "T" y "U" Cambio rápido de cuchilla

Conmutador de soplado de polvo

Material básico Acero 9 RUIDO Valores de emisión de ruidos medidos de conformidad con la norma pertinente. (K=3) Nivel de presión acústica LpA 91dB(A) Nivel de potencia acústica LwA 102 dB(A) ¡ATENCIÓN! Utilice una protección auricular cuando la presión acústica sea superior a 85 dB(A). aW (Nivel de vibración):

• Este producto está garantizado por un periodo de 36 meses, efectivos desde la fecha de compra por el primer usuario.

• Esta garantía cubre cualquier fallo de material o de producción excluyendo: baterías, cargadores, piezas defectuosas debido al desgaste normal tales como rodamientos, escobillas, cables y enchufes, o accesorios tales como brocas, hojas de sierra, etc.; los daños o defectos causados por uso abusivo, accidentes o alteraciones del producto; ni los costes de transporte.

• Los daños y/o defectos que fueren la consecuencia de un uso indebido tampoco están cubiertos por las disposiciones de esta garantía.

• Igualmente, declinamos toda responsabilidad por lesiones corporales causadas por el uso inadecuado de la herramienta.

• Las reparaciones deben ser efectuadas por un centro autorizado de servicio al cliente para herramientas Powerplus.

• Se puede obtener más información llamando al número de teléfono 00 32 3 292 92 90.

• El cliente correrá siempre con todos los costes de transporte, salvo si se conviene lo contrario por escrito.

• Al mismo tiempo, si el daño del aparato es la consecuencia de una sobrecarga o de un mantenimiento negligente, no se aceptará ninguna reclamación en el marco de la garantía.

• Se excluye definitivamente de la garantía los daños que fueren la consecuencia de una penetración de líquido o de polvo en exceso, los daños intencionales (aposta o por gran negligencia), así como el resultado de un uso inadecuado (utilización para fines para los cuales no está adaptado), incompetente (por ejemplo, incumpliendo las instrucciones contenidas en este manual), de un ensamblaje realizado por una persona sin experiencia, de rayos, de una tensión incorrecta de la red. Esta lista no es completa.

• La aceptación de reclamaciones en el marco de la garantía nunca puede conducir a la prolongación del periodo de validez de ésta ni al inicio de un nuevo periodo de garantía, en caso de reemplazo del aparato.

• Los aparatos o piezas reemplazadas en el marco de la garantía serán, por lo tanto, propiedad de Varo NV.

• Nos reservamos el derecho de rechazar toda reclamación en la que no se pueda verificar la fecha de compra o que no se pueda demostrar un correcto mantenimiento (limpieza frecuente de las rejillas de ventilación e intervención regular de servicio en las escobillas, etc.).

• Debe conservar el recibo de compra como prueba de la fecha de compra.

• Debe devolver al vendedor la máquina no desmontada, en un estado de limpieza aceptable, en su maleta original (en caso de que se hubiere entregado la máquina en un una maleta), acompañada de su recibo de compra. 11 MEDIO AMBIENTE Si al cabo de un largo periodo de utilización debiere cambiar la máquina, no la deseche entre los residuos domésticos. Deshágase de ella de una forma que fuere compatible con la protección del medio ambiente. No se pueden tratar los desechos producidos por las máquinas eléctricas como desechos domésticos. Se les debe reciclar allí donde existan instalaciones apropiadas. Consulte el organismo local o el vendedor para obtener información sobre su reciclaje.POWX0361 ES Copyright © 2022 VARO P á g i n a | 9 www.varo.com

12 DECLARACION DE CONFORMIDAD

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9. BE2500 Lier – Bélgica, declara que: Tipo de aparato: Sierra de vaivén Marca: POWERplus Número del producto: POWX0361 está en conformidad con los requisitos esenciales y otras disposiciones pertinentes de las Directivas europeas aplicables, basados en la aplicación de las normas europeas armonizadas. Cualquier modificación no autorizada de este aparato anula esta declaración. Directivas europeas (incluyendo, si se aplica, sus respectivas enmiendas hasta la fecha de la firma); 2011/65/EU 2006/42/EC 2014/30/EU Normas europeas armonizadas (incluyendo, si se aplica, sus respectivas hasta la fecha de la firma); EN62841-1 : 2015 EN62841-2-11 : 2016
