MANUALE UTENTE POWX0361 PowerPlus

7.1.3 Impostazione del controllo elettronico della velocità ........................................... 5

7.6 Commutatore della direzione di rotazione (Fig. 5) ................................................ 6

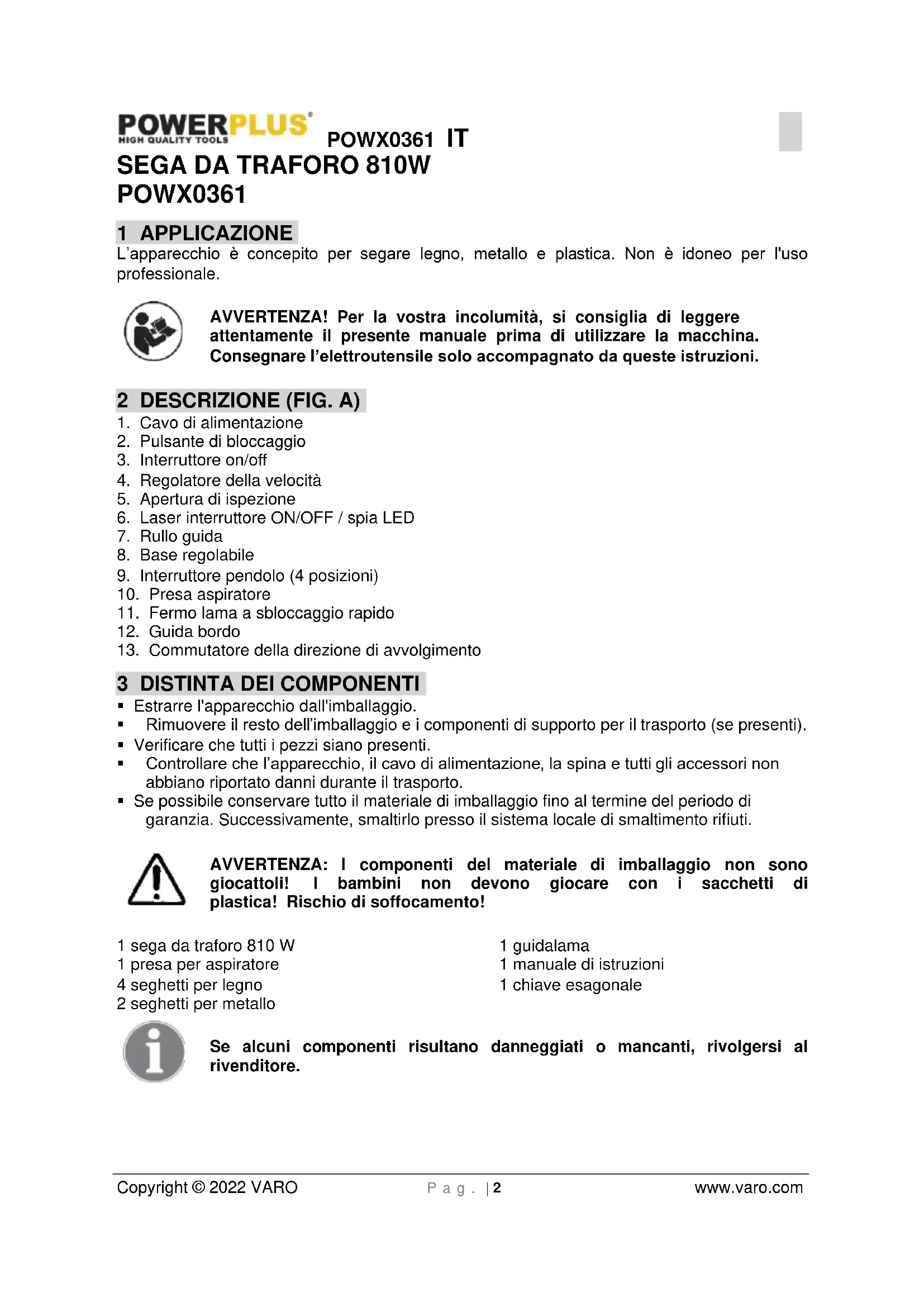

POWX0361 1 APPLICAZIONE L’apparecchio è concepito per segare legno, metallo e plastica. Non è idoneo per l'uso professionale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A)

1. Cavo di alimentazione

2. Pulsante di bloccaggio

3. Interruttore on/off

4. Regolatore della velocità

5. Apertura di ispezione

9. Interruttore pendolo (4 posizioni)

10. Presa aspiratore

11. Fermo lama a sbloccaggio rapido

13. Commutatore della direzione di avvolgimento

3 DISTINTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: I componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 sega da traforo 810 W 1 presa per aspiratore 4 seghetti per legno 2 seghetti per metallo 1 guidalama 1 manuale di istruzioni 1 chiave esagonale Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWX0361 IT Copyright © 2022 VARO P a g . | 3 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

Indossare guanti protettivi.

Leggere attentamente il manuale prima dell'uso.

Indossare protezioni oculari.

Conforme ai requisiti essenziali delle Direttive Europee.

Avvertimento raggio laser

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra. 5 REGOLE GENERALI PER LA SICUREZZA E LA PREVENZIONE DEGLI INCIDENTI AVVERTENZA! Attenzione! Leggere tutte le istruzioni. Non attenersi alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica.POWX0361 IT Copyright © 2022 VARO P a g . | 4 www.varo.com

• Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l’apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche.

• Se l’elettroutensile va impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi su “OFF” (0) prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare ferimenti.

• Non essere mai troppo sicuri di sé. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare l’abbigliamento adatto. L’abbigliamento deve essere il più possibile aderente ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con l’elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima delle regolazioni dell’apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio da persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.POWX0361 IT Copyright © 2022 VARO P a g . | 5 www.varo.com

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e con accurata affilatura si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e in particolare a quanto previsto per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e le conseguenti attività. L’impiego di elettroutensili per usi diversi da quanto previsto può condurre a situazioni pericolose.

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di 6 ULTERIORI ISTRUZIONI DI SICUREZZA PER I LASER Avvertenza! Il raggio laser può causare gravi lesioni alla vista. Non osservare né fissare direttamente il fascio laser. Durante l’uso, non dirigere il raggio laser sulle persone, né direttamente né indirettamente mediante superfici riflettenti.

• Questo laser è conforme alle unità di classe 2, in osservanza della normativa E EN 60825- 1:2007. L’unità non contiene componenti che richiedono manutenzione. Non tentare di aprire l’alloggiamento in alcuna circostanza. Se l’unità è danneggiata, rivolgersi ad un centro autorizzato.

7 ISTRUZIONI PER L'USO

7.1 Messa in funzione (Fig. 1)

7.1.1 Funzionamento a risposta istantanea

Accensione: Premere l'interruttore on/off. Spegnimento: Rilasciare l'interruttore on/off.

7.1.2 Funzionamento continuo

Accensione: Premere l'interruttore On/0ff, mantenerlo premuto e bloccare con l'apposito pulsante. Spegnimento: Premere l'interruttore on/off e rilasciare

7.1.3 Impostazione del controllo elettronico della velocità

Servendosi del regolatore di velocità (4) in rilievo sulla sommità dell'impugnatura è possibile preimpostare qualsiasi velocità. Ruotare il regolatore di velocità (4) verso un numero elevato per una maggiore velocità e verso un numero più basso per una velocità inferiore. La velocità di taglio ideale dipende dalle condizioni di lavoro e dal materiale. Si applica la regolamentazione prevista per la regolazione della velocità con lavori di taglio con elettroutensili.

• Acciaio: velocità di taglio più lenta

• Alluminio, plastica, legno duro: velocità media

• Legno dolce: alta velocità Per la manutenzione della lama, utilizzare idonei lubrificanti/refrigeranti per la lavorazione di metalli; in caso di emergenza, olio per l’acciaio, alcool o petrolio per l’alluminio. Per le materie plastiche è sufficiente per lo più acqua.

7.2 Sostituzione della lama (Fig. 2)

Spingere completamente in avanti il supporto lama con il fermo lama, quindi far scorrere la lama (con i denti rivolti anteriormente) nella scanalatura di guida.POWX0361 IT Copyright © 2022 VARO P a g . | 6 www.varo.com

7.3 Regolazione della base (Fig. 3)

Allentare la piastra base tirando la leva di regolazione dell’angolo di taglio ubicata sul lato inferiore dell’utensile. Spingere in avanti la piastra base e inclinarla fino ad ottenere l’angolo desiderato. Esso può essere compreso tra 0° e 45° (a sinistra e a destra). Riportare indietro la piastra base fino a innestare la fessura della piastra stessa nell’alloggiamento degli ingranaggi. Premere la leva della regolazione dell’angolo di taglio per bloccare la posizione (posizione iniziale) e fissare saldamente. Per ottenere risultati ottimali è necessario eseguire un taglio di prova, misurare il lavoro e provare di nuovo fino ad ottenere l’impostazione corretta.

7.4 Aspirazione della polvere

La sega è dotata di presa per il collegamento di un aspiratore. È possibile collegare l'aspirapolvere sul retro della sega. In caso di necessità di un adattatore speciale, rivolgersi al fabbricante dell'aspirapolvere.

7.5 Uso del laser e del LED (Fig. 4)

È possibile utilizzare il LED per illuminare la posizione di taglio. Il raggio laser proietta una linea di taglio di colore rosso sul pezzo di lavorazione.

• Accendere il laser usando l’interruttore on/off .

• Mettere l’utensile sul pezzo da lavorare, con il contrassegno della sega sopra il punto iniziale della linea di taglio.

• Controllare che il fascio laser sia allineato alla linea del taglio marcata sul pezzo da lavorare.

• Accendere la macchina.

• Eseguire il taglio osservando le “Istruzioni per l’uso”.

• Spegnere il laser dopo l’uso.

7.6 Commutatore della direzione di rotazione (Fig. 5)

Far scorrere il commutatore in avanti per invertire la direzione di avvolgimento in avanti, come mostrato dalla freccia nella Fig. 9 sopra. In tal modo si eviterà che la segatura ricopra la linea precedentemente tracciata sul pezzo da tagliare, con evidente vantaggio nel caso in cui si debba muovere l’utensile lungo tale linea.

Posizione Azione di taglio Applicazioni

Taglio in linea retta Per acciaio dolce, acciaio inox e plastica. Per tagli netti su legno e compensato.

Tagli su tracciato curvo breve Per acciaio dolce, alluminio e legno duro.

Tagli su tracciato curvo medio Per legno e compensato. Per tagli rapidi su alluminio e acciaio dolce. III Tagli su tracciato curvo ampio Per tagli rapidi su legno e compensato.POWX0361 IT Copyright © 2022 VARO P a g . | 7 www.varo.com 8 DATI TECNICI Tensione nominale 230-240V Frequenza nominale 50 Hz Potenza nominale 810 W Velocità di rotazione 0-3000min

Classe di protezione

Posizioni oscillatorie

Controllo elettronico della velocità

Profondità di taglio, acciaio 8 mm Profondità di taglio, legno 80mm Profondità di taglio nella plastica 80mm Tipo di motore elettrico A spazzole Tipo di collegamento A T e a U Sostituzione rapida delle lame

Interruttore soffiaggio polvere

Materiale base Acciaio 9 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 91dB(A) Livello di potenza acustica LwA 102 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione): 4.3m/s² K = 1,5 m/s²POWX0361 IT Copyright © 2022 VARO P a g . | 8 www.varo.com 10 GARANZIA

• Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 11 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.POWX0361 IT Copyright © 2022 VARO P a g . | 9 www.varo.com

12 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Sega da traforo Marchio: POWERplus Numero articolo: POWX0361 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma); 2011/65/EU 2006/42/EC 2014/30/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma); EN62841-1 : 2015 EN62841-2-11 : 2016
