Produkttype	Stikksag
Merke	PowerPlus
Modell	POWX0361
Effekt	810 W
Strømforsyning	Nett 230 V~, 50 Hz
Beskyttelsesklasse	II (dobbel isolasjon)
Variabel hastighet	Ja, elektronisk regulering
Pendelslag	4 posisjoner (0 til III)
Såle som kan vippes	0° til 45° (venstre og høyre)
Bladskift	Uten verktøy, hurtigutløserklemme
Styringslaser	Ja, klasse 2 (EN 60825-1)
LED-lampe	Ja, belysning av skjæreområde
Støvavsuging	Tilkobling for støvsuger (stuss)
Sagflisblåsing	Kan slås på forover
Kontinuerlig drift	Med låseknapp
Skjærematerialer	Tre, metall, plast
Lydtrykk (LpA)	91 dB(A)
Lydeffekt (LwA)	102 dB(A)
Vibrasjoner (aw)	4,3 m/s² (K=1,5 m/s²)
Medfølgende tilbehør	4 treblader, 2 metallblader, sidefører, sekskantnøkkel, støvavsugingsstuss
Garanti	36 måneder
Omtrentlig vekt	2,5 kg
Mål (L x B x H)	280 x 80 x 210 mm (estimert)

Ofte stilte spørsmål - POWX0361 PowerPlus

Hvordan bytter jeg bladet på stikksagen POWX0361?

Skyv bladholderen og bladklemmen helt frem, og skyv deretter bladet (tennene fremover) inn i føringssporet. Ingen verktøy er nødvendig.

Hvordan justere skjærehastigheten?

Drei hastighetsregulatoren på toppen av håndtaket: mot høyere tall for å øke hastigheten, mot lavere tall for å redusere. Ideell hastighet avhenger av materialet.

Hvordan bruke laseren og LED-lampen?

Trykk på ON/OFF-bryteren for laseren/LED-lampen. Laseren projiserer en rød styringslinje; LED-en lyser opp skjæreområdet.

Hvordan justere sålen for skråkutt?

Løsne spaken for justering av skråkutt under verktøyet, skyv sålen fremover og vipp den mellom 0° og 45° (venstre/høyre), og lås deretter spaken.

Hva er funksjonen til pendelen (4 posisjoner)?

Pendelen gjør det mulig å justere bladets bevegelse: posisjon 0 for ren rett skjæring, posisjon I til III for raske kutt i tre eller metall.

Hvordan koble til en støvsuger for støvavsuging?

Sagen er utstyrt med en støvavsugingsstuss bak. Koble støvsugerslangen direkte eller via en passende adapter.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at støpselet er ordentlig koblet til og at bryteren er trykket inn. Hvis sikkerhetsblokkeringen er aktivert, sørg for at låseknappen ikke er inne.

Hvordan vedlikeholde stikksagen POWX0361?

Rengjør ventilasjonsåpningene, skift kullbørster om nødvendig, og smør bevegelige deler. Få verktøyet kontrollert av en fagperson.

Hvilke materialer kan kuttes med denne sagen?

Tre, metall (bløtt stål, aluminium) og plast. Bruk egnede blader og smøremiddel for metall.

Hvordan endre retningen på sagflisblåsingen?

Skyv bryteren for endring av blåseretning fremover for å blåse sagflis foran skjærelinjen.

BRUKSANVISNING POWX0361 PowerPlus

1 BRUKSOMRÅDE 2
2 BESKRIVELSE (FIG. A) 2
3 PAKKENS INNHOLD 2
4 SYMBOLFORKLARING 2
5 GENERELLE REGLER FOR SIKKERHET / UNNGÅELSE AV ULYKKER....3
5.1 Arbeidsplassen 3
5.2 Elektrisk sikkerhet 3
5.3 Personsikkerhet....3
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 4
5.5 Service....4
6 TILLEGGSINSTRUKSJONER OM SIKKERHET FOR LASERE .... 4
7 BRUKSANVISNING 5
7.1 Oppstart (Fig. 1)....5
7.1.1 Bruk med umiddelbar respons....5
7.1.2 Kontinuerlig bruk 5
7.1.3 Innstilling av elektronisk hastighetskontroll....5
7.2 Skifte av sagblad (Fig. 2)....5
7.3 Justering av basen (Fig. 3)....5
7.4 Støvavtrekk 5
7.5 Bruk av laser og LED-lampe (Fig. 4)....5
7.6 Blåseretningsbryter for å endre blåseretningen (Fig. 5)....6
7.7 Bruk av pendulum....6
8 TEKNISKE DATA....6
9 ST∅Y 6
10 GARANTI....7
11 MILJ∅....7
12 SAMSVARSERKLÆRING 8

STIKKSAG 810W POWX0361

1 BRUKSOMRÅDE

Apparatet er tenkt brukt til saging i tre, metall og plast. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne veiledningen nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Strømledning
2. Låseknapp
3. PÅ/AV-bryter
4. Hastighetsregulator
5. Inspeksjonsdeksel
6. PÅ/AV-bryter for laser/LED-lampe
7. Føringsruller
8. Justerbar bunnplate
9. Pendulumsbryter (4 posisjoner)
10. Sagflisavtrekksport
11. Hurtigutløsende bladklemme
12. Kantføring
13. Blåseretningsbryter

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden.
Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 stikksag 810 W

1 sagflisavtrekksport

4 blader for tre

2 blader for metall

1 styreskinne

1 brukerhåndbok

1 sekskantnøkkel

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

		Indikerer risiko for personskader eller skader på verktøyet.			Bruk hansker.
		Les manualen før bruk.			Bruk vernebriller.
		I samsvar med vesentlige krav i EU-direktivet(ene).			Laseradvarsel

Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.

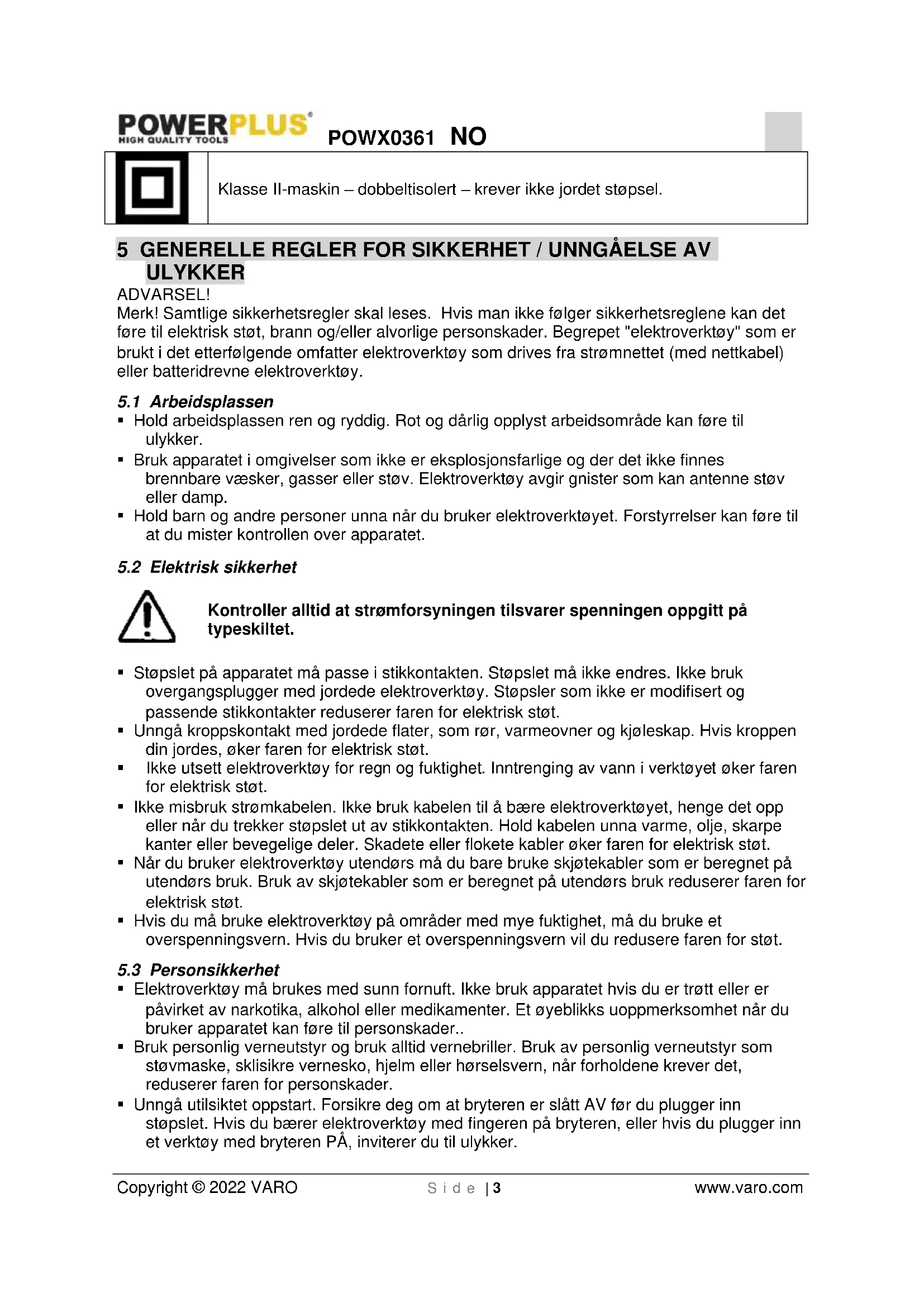

5 GENERELLE REGLER FOR SIKKERHET / UNNGÅELSE AV ULYKKER

ADVARSEL!

Merk! Samtlige sikkerhetsregler skal leses. Hvis man ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i det etterfølgende omfatter elektroverktøy som drives fra strømnettet (med nettkabel) eller batteridrevne elektroverktøy.

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømforsyningen tilsvarer spenningen oppgitt på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger med jordede elektroverktøy. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Hvis kroppen din jordes, øker faren for elektrisk støt.
• Ikke utsett elektroverktøy for regn og fuktighet. Inntrenging av vann i verktøyet øker faren for elektrisk støt.
• Ikke misbruk strømkabelen. Ikke bruk kabelen til å bære elektroverktøyet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler. Skadete eller flokete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er beregnet på utendørs bruk. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader..
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

POWX0361 NO

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøvet med bryteren, er det farlig å bruke og må repareres
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 TILLEGGSINSTRUKSJONER OM SIKKERHET FOR LASERE

Advarsel!

Laserstrålen kan gi alvorlig øyeskade. Se aldri rett på laserstrålen.

- Denne laseren samsvarer med klasse 2 i henhold til EN 60825-1:2007. Enheten inneholder ingen komponenter som det kan utføres service på. Dekselet må ikke åpnes. Hvis enheten blir skadet, må reparasjon utføres av en autorisert reparatør.

7 BRUKSANVISNING

7.1 Oppstart (Fig. 1)

7.1.1 Bruk med umiddelbar respons

7.1.2 Kontinuerlig bruk

Du kan forhåndsinnstille enhver hastighet ved å bruke hastighetsregulatoren (4) på toppen av håndtaket. Drei hastighetsregulatoren (4) til et høyt tall for høyere hastighet, og til et lavere tall for lavere hastighet. Den beste sagehastighet avhenger av materialet og arbeidsforholdene.

Her gjelder generelle regler for innstilling av hastighet ved sagearbeider med elektroverktøy.

■ Stål: laveste sagehastighet

- aluminium, plast, hardt tre: middels sagehastighet

■ mykt tre: høy sagehastighet.

Bruk egnet smøre-/kjølemiddel under bearbeiding av metaller for å skåne sagbladet - til nød litt olje til stål, sprit eller parafin på aluminium. På plast holder det som regel med vann som kjøle-/smøremiddel.

7.2 Skifte av sagblad (Fig. 2)

Skyv sagbladholderen med bladklemmen helt til fronten, og skyv deretter bladet (med tennene mot fronten) inn i styringssporet.

7.3 Justering av basen (Fig. 3)

Løsne bunnplaten ved å trekke i hendelen for vinkelkuttjustering, som sitter på undersiden av verktøyet.

Beveg bunnplaten fremover og tipp den til ønsket vinkel oppnås. Du kan velge en vinkel mellom 0° og 45° (venstre og høyre).

Beveg bunnplaten tilbake og sikre at sporet i platen griper tak i girhuset.

Trykk på hendelen for vinkelkuttjustering for å låse posisjonen (opprinnelig posisjon) og fest godt.

For å oppnå nøyaktige kutt er det viktig først å gjøre et prøvekutt, måle resultatet og eventuelt justere vinkelen igjen til riktig innstilling oppnås.

7.4 Støvavtrekk

Stikksagen er utstyrt med en støvavtrekksport. Du kan koble støvsugeren til porten på baksiden av stikksagen. Hvis du behøver en spesiell adapter, kontakter du forhandler av din støvsuger.

7.5 Bruk av laser og LED-lampe (Fig. 4)

Du kan bruke LED-lampe til å lyse opp området rundt sagepunktet.

7.6 Blåseretningsbryter for å endre blåseretningen (Fig. 5)

Skyv blåseretningsbryteren forover for å endre blåseretningen forover, slik pilene viser i ovenstående Fig. 9 for å unngå at sagflis dekker en eventuelt opptegnet strek på arbeidsstykket, som brukes til å styre sagen.

7.7 Bruk av pendulum

Posisjon	Skjærehandling	Bruksområder
0	Rett linje	For saging av bløtt stål, rustfritt stål og plastmaterialer.For rene kutt i trevirke og sponplater.
I	Saging med liten del av bladet	For saging av bløtt stål, aluminium og hardt tre.
II	Saging med middels del av bladet	For saging av trevirke og sponplater.For hurtigsaging i aluminium og bløtt stål.
III	Saging med stor del av bladet	For hurtigsaging i trevirke og sponplater.

8 TEKNISKE DATA

Merkespenning	230-240V
Merkefrekvens	50 Hz
Merkeeffekt	810W
Omdreiningshastighet	0-3000min ^-1
Beskyttelsesklasse	II
Lengde, kabel	3
Pendelposisjoner	4
Elektronisk hastighetskontroll	Ja
Justerbar fotplate	Ja
Kuttedybde, stål	8 mm
Kuttedybde, tre	80mm
Kuttedybde, plast	80mm
Elektrisk motortype	Børste
Festetype, blad	T og U-formet
Hurtig bladskifte	Ja
Mykt grep	Ja
Bryter for blåseluft	Ja
Materiale, fotplate	Stål

9 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	91dB(A)
Lydeffektnivå LwA	102 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon):

4.3 m/s²

K = 1,5 ~m / s^2

10 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøvet.

- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

■ Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

11 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

12 SAMSVARSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

Produkt: Stikksag

Merke: POWERplus

Modell: POWX0361

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-2-11:2016

EN IEC 55014-1 : 2021

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,
