BRUGSANVISNING POWX0361 PowerPlus

Savning i en lige linje Til brug ved savning i blødt stål, rustfrit stål og plastmaterialer. Til brug for et rent snit i træ og krydsfiner

Savning i en lille kredsbane Til brug ved savning i blødt stål, aluminium og hård træ.

Savning i en mellem kredsbane Til brug for savning I træ og krydsfiner. Til brug for hurtig savning I aluminium og blødt stål. III Savning i en stor kredsbane Til brug for hurtigsavning I træ og krydsfinerPOWX0361 PT Copyright © 2022 VARO P á g i n a | 7 www.varo.com

• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer ....................................... 4

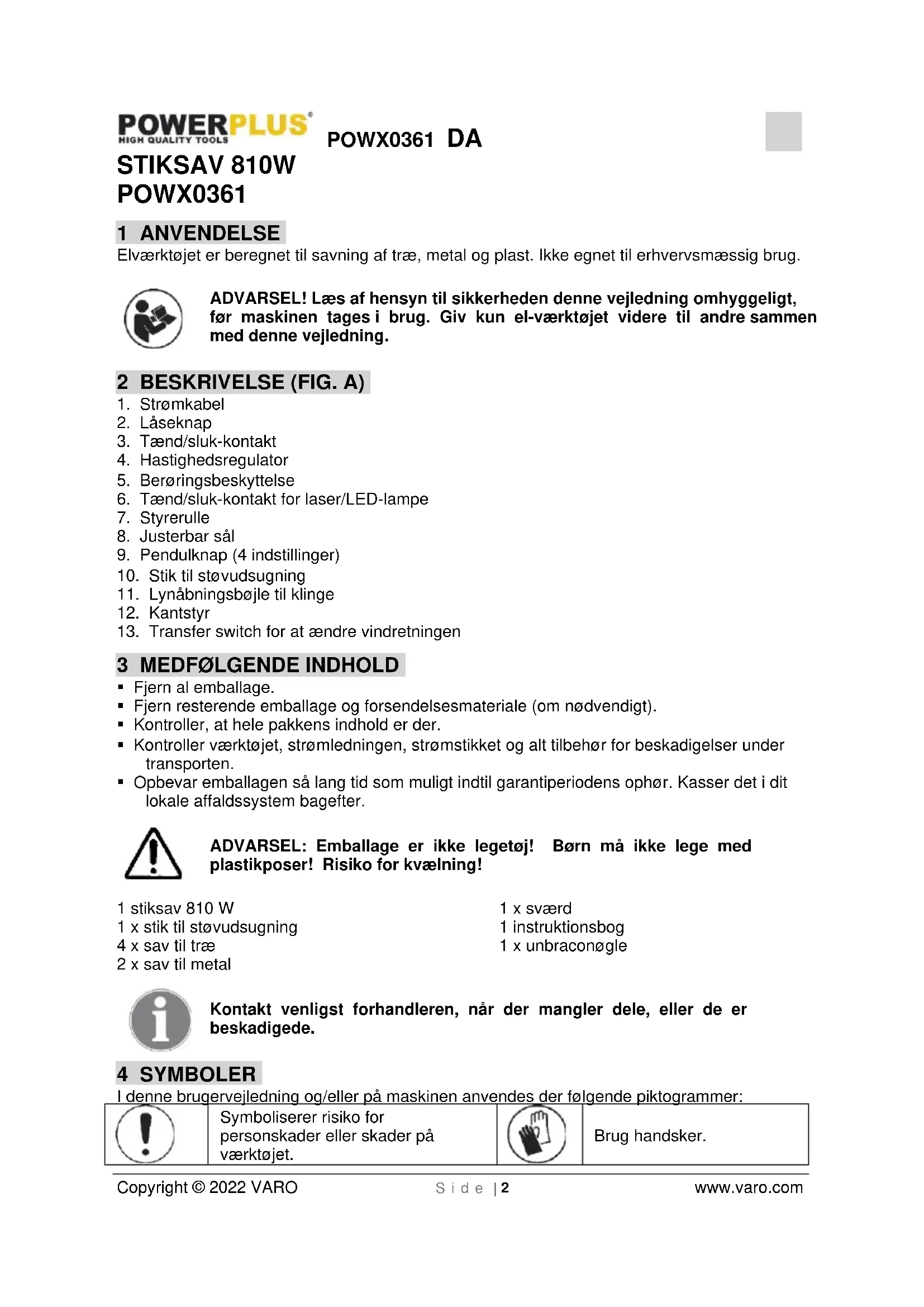

Copyright © 2022 VARO S i d e | 2 www.varo.com STIKSAV 810W POWX0361 1 ANVENDELSE Elværktøjet er beregnet til savning af træ, metal og plast. Ikke egnet til erhvervsmæssig brug. ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. A)

3. Tænd/sluk-kontakt

4. Hastighedsregulator

11. Lynåbningsbøjle til klinge

13. Transfer switch for at ændre vindretningen

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! 1 stiksav 810 W 1 x stik til støvudsugning 4 x sav til træ 2 x sav til metal 1 x sværd 1 instruktionsbog 1 x unbraconøgle Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede. 4 SYMBOLER I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Symboliserer risiko for personskader eller skader på værktøjet.

Læs vejledningen før brug.

Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsestik. 5 ALMINDELIGE SIKKERHEDSANVISNINGER OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El- værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

• Hvis elværktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.POWX0361 DA Copyright © 2022 VARO S i d e | 4 www.varo.com

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

• Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR LASERE

Advarsel! Laserstrålen kan forårsage alvorlige øjenskader. Man må aldrig se eller stirre direkte ind i laserstrålen. Peg ikke med laserstrålen på andre mennesker, hverken direkte eller indirekte via reflekterende overflader.POWX0361 DA Copyright © 2022 VARO S i d e | 5 www.varo.com

• Denne laser er klasse 2 og overholder bestemmelserne i EN 60825-1:2007. Enheden indeholder ikke nogen servicerbare komponenter. Huset må ikke under nogen omstændigheder åbnes. Hvis enheden er beskadiget, må den kun repareres af en autoriseret servicetekniker. 7 BETJENINGSANVISNINGER

Tænding : tryk tænd/sluk knappen ned. Slukning: slip tænd/sluk knappen

7.1.2 Kontinuerlig drift

Tænding: tryk tænd/sluk knappen ned, hold den nede og lås den fast med låseknappen. Slukning: tryk tænd/sluk knappen ned og slip den.

7.1.3 Indstilling af elektronisk hastighed

Hastighedsregulatoren (4) øverst på håndtaget kan bruges til at forudindstille den ønskede hastighed. Drej hastighedsregulatoren (4) til et højere tal for højere hastighed og drej den til et lavere tal for lavere hastighed. Den optimale savehastighed afhænger af materiale og arbejdsforhold. Her gælder de generelle regler for indstilling af hastigheden ved skærearbejder med el- værktøjer.

• Stål: laveste skærehastighed

• Aluminium, plast, hårdt træ: mellemste skærehastighed

• Blødt træ: høj skærehastighed Brug egnede smøre-/kølemidler ved bearbejdnings af metaller for at skåne savbladet – om nødvendigt lidt olie til stål, sprit eller petroleum til aluminium. Ved plastmaterialer er vand som regel tilstrækkeligt som køle-/smøremiddel.

7.2 Udskiftning af savklingen (Fig. 2)

Skub klingeholderen med åbningsbøjle til klinge hele vejen til fronten og skub klingen ind i styrerillen (med tænderne fremad).

7.3 Justering af sålen (fig. 3)

Løsn sålen ved at trække håndtaget for vinkeljustering af snittet, som sidder på undersiden af værktøjet. Flytte sålen fremad og vippe den, indtil den ønskede vinkel er opnået. Vinklen kan være mellem 0° og 45° (venstre og højre). Flyt sålen tilbage for at sikre, at åbningen i sålen er i indgreb med gearhuset. Tryk på håndtaget for vinkeljustering af snittet for at låse positionen (oprindelig position) og fastgør den. For at få et præcist snit er det nødvendigt at foretage et prøvesnit, måle arbejdsemnet og nulstille vinklen, indtil den korrekte indstilling er opnået.

Stiksaven er udstyret med et stik til støvudsugningsapparater. Det er muligt at slutte en støvsuger til stikket i enden af stiksaven. Kontakt venligst producenten, hvis der er brug for en speciel tilpasningsdel.

7.5 Brug af laser og LED-lys (Fig. 4)

Du kan bruge LED-lys til at oplyse den omtrentlige skæreposition. Laserstrålen udsender en rød skærelinje på arbejdsemnet.

• Tænd for laseren ved tænd/slukkontakten .POWX0361 DA Copyright © 2022 VARO S i d e | 6 www.varo.com

• Sæt maskinen på arbejdsemnet med savemarkeringen over det sted, hvor savelinjen begynder.

• Check at laserlinjen følger den skærelinje, der er markeret på arbejdsemnet.

Skub transfer switchen frem for at ændre vindretningen fremad som pilen viser på ovenstående fig. 9. Dette forhindre savsmuld i at dække den tidligere markerede linje på arbejdsemnet, hvilket er bekvemt for at bevæge værktøjet fremad langs den tidligere markerede linje.

7.7 Brug af pendulet

Savning i en lige linje Til brug ved savning i blødt stål, rustfrit stål og plastmaterialer. Til brug for et rent snit i træ og krydsfiner.

Savning i en lille kredsbane Til brug ved savning i blødt stål, aluminium og hård træ.

Savning i en mellem kredsbane Til brug for savning I træ og krydsfiner. Til brug for hurtig savning I aluminium og blødt stål. III Savning i en stor kredsbane Til brug for hurtigsavning I træ og krydsfiner. 8 TEKNISKE DATA Mærkespænding 230-240V Mærkefrekvens 50 Hz Mærkeeffekt 810 W Rotationshastighed 0-3000min

Elektronisk hastighedsregulator

Skæredybde i stål 8 mm Skæredybde i træ 80 mm Skæredybde i plast 80 mm Elektrisk motortype Børstet Forbindelsestype T&U-formet Hurtig klingeudskiftning

Bundplademateriale StålPOWX0361 DA Copyright © 2022 VARO S i d e | 7 www.varo.com 9 STØJ Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 91dB(A) Lydeffektniveau LwA 102 dB(A) BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A). aw (Vibrationsniveau):

• Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation. 11 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.POWX0361 DA Copyright © 2022 VARO S i d e | 8 www.varo.com 12 KONFORMITETSERKLÆRING VARO N.V – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Stiksav Varemærke: POWERplus Varenummer: POWX0361 er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2006/42/EC 2014/30/EU Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN62841-1 : 2015 EN62841-2-11 : 2016
