BRUKSANVISNING POWX0361 PowerPlus

4. Hastighetsregulator

5.4 Varsam skötsel och användning av elektriska verktyg ........................................ 4

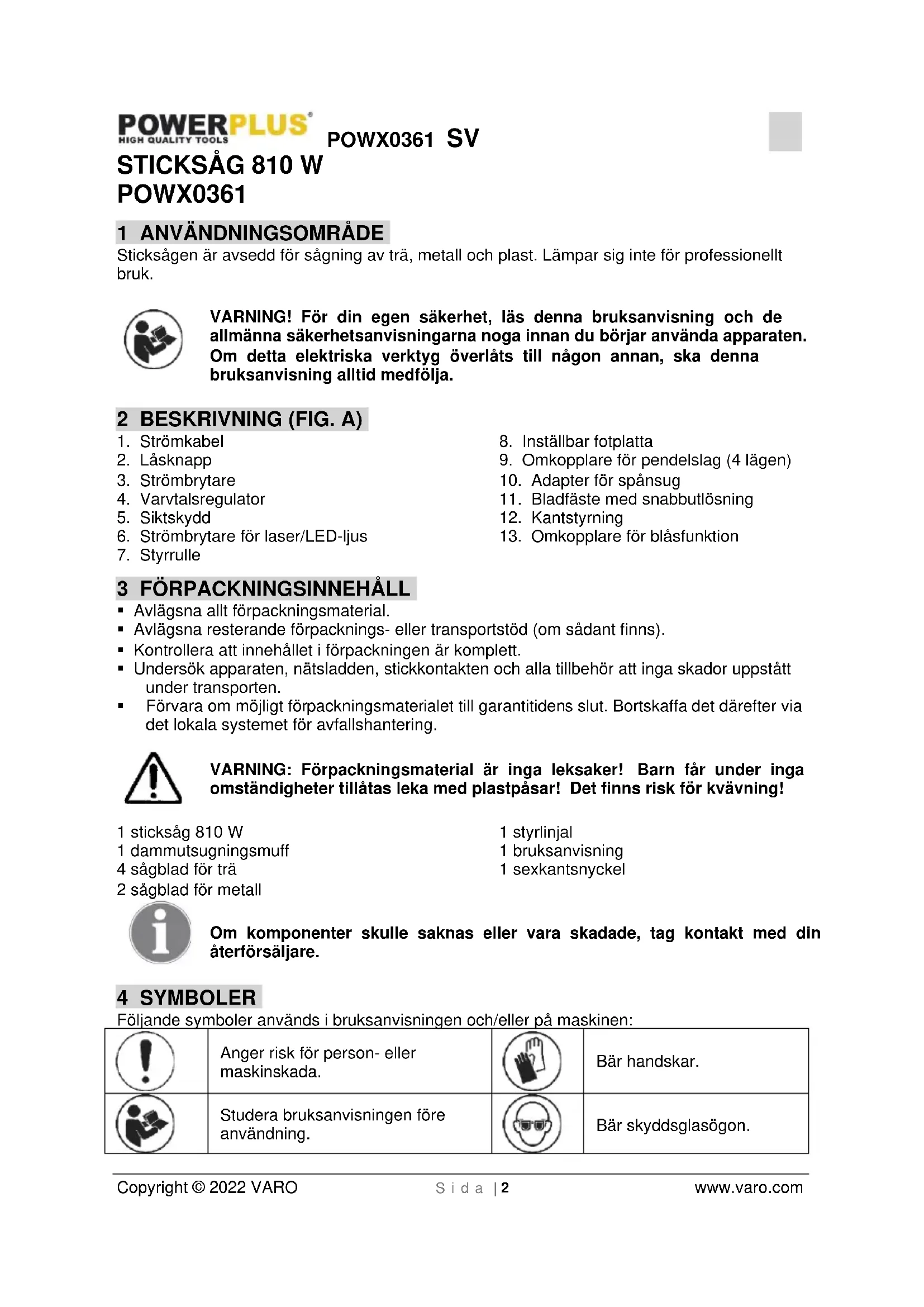

Sticksågen är avsedd för sågning av trä, metall och plast. Lämpar sig inte för professionellt bruk. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A)

6. Strömbrytare för laser/LED-ljus

8. Inställbar fotplatta

9. Omkopplare för pendelslag (4 lägen)

10. Adapter för spånsug

11. Bladfäste med snabbutlösning

13. Omkopplare för blåsfunktion

3 FÖRPACKNINGSINNEHÅLL

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1 sticksåg 810 W 1 dammutsugningsmuff 4 sågblad för trä 2 sågblad för metall 1 styrlinjal 1 bruksanvisning 1 sexkantsnyckel Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare. 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Studera bruksanvisningen före användning.

Överensstämmer med tillämpliga europeiska standarder.

Varning för laserstråle

Maskin klass II – dubbel isolering, jordad kontakt behövs ej.

5 ALLMÄNNA SÄKERHETSANVISNINGAR

VARNING! Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med motordrivna verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets nätkontakt måste passa till eluttaget. Nätkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

• Använd aldrig nätsladden till vad den inte är avsedd för. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur nätkontakten. Håll sladden borta från stark värme, olja, skarpa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.POWX0361 SV Copyright © 2022 VARO S i d a | 4 www.varo.com

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning och bär alltid skyddsglasögon. Säkerhetsutrustning som andningsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på vad verktyget ska användas till, minskar risken för personskador.

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Överskatta inte dig själv. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det motordrivna verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och att utrustningen används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med det elektriska verktyg som bäst passar det arbete som ska utföras, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhet vidmakthålls.POWX0361 SV Copyright © 2022 VARO S i d a | 5 www.varo.com

6 EXTRA SÄKERHETSANVISNINGAR FÖR LASER

Varning! Laserstrålen har förmågan att förorsaka allvarliga ögonskador. Titta eller stirra aldrig rakt in i laserstrålen.

• Rikta aldrig laserstrålen mot personer, varken direkt eller indirekt via reflekterande ytor.

• Den här lasern uppfyller kraven för klass 2 enligt EN 60825-1:2007. Enheten innehåller ingen serviceutrustning etc. Öppna inte inkapslingen oavsett vad orsaken skulle kunna vara. Om enheten skulle råka bli skadad, skall skadan repareras av auktoriserad verkstad. 7 ANVÄNDNINGSANVISNINGAR

7.1 Igångsättning (Fig. 1)

7.1.1 Momentan användning

Igångsättning: Tryck på Till-/Frånkontakten. Avstängning: Släpp upp Till-/Frånkontakten.

7.1.2 Kontinuerlig användning

Igångsättning: Tryck på Till-/Frånkontakten, håll den intryckt och lås med låsknappen. Avstängning: Tryck på Till-/Frånkontakten och släpp upp.

7.1.3 Inställning av elektronisk hastighetskontroll

Genom att använda det hastighetsreglaget (4) upptill på handtaget kan man förinställa önskad hastighet. Vrid fram det hastighetsreglaget (4) vredet till en högre siffra för att öka hastigheten och vrid det till en lägre siffra för att ställa in en lägre hastighet. Den ideala hastigheten beror av materialet ifråga och arbetsförhållandena. Härvid gäller de allmänna reglerna för inställning av hastigheten vid sågningsarbeten.

• Stål: lägsta sågningshastighet

• Aluminium, plast, hårt trä: medelhög sågningshastighet

• Mjukt trä: högsta sågningshastighet. Använd lämpligt smörj-/kylmedel för att skydda sågbladet vid arbete i metall – i nödfall litet olja för stål, sprit eller fotogen för aluminium. För plastmaterial räcker det i allmänhet med vatten som kyl-/smörjmedel.

7.2 Byte av sågblad (fig. 2)

För bladhållaren med bladfästet så långt framåt som möjligt och skjut därefter sågbladet (med tänderna riktade framåt) i styrspåret.

7.3 Inställning av fotplattan (Fig. 3)

Lossa fotplattan genom att dra i spaken för inställning för vinkelsågning som sitter på undersidan av verktyget. Flytta fotplattan framåt och luta den till önskad vinkel, vinkeln kan varieras mellan 0° och 45° (vänster och höger). Flytta fotplattan tillbaka för att säkerställa att fotplattans slits greppat i växelhuset. Tryck spaken för inställning för vinkelsågning i sitt låsläge (utgångsläget) och se till att den sitter säkert. För exakta snitt är det nödvändigt att göra en provsågning, mäta resultatet och justera vinkeln tills rätt inställning uppnåtts.POWX0361 SV Copyright © 2022 VARO S i d a | 6 www.varo.com

Sticksågen är utrustad med en dammutsugningsmuff. Man kan ansluta en vanlig dammsugare till muffen baktill på sticksågen. Om en adapter skulle behövas, kontakta dammsugarleverantören.

7.5 Användning av laserstråle / lysdiod (Fig. 4)

Du kan använda lysdioden för att lysa upp området kring den aktuella skärpositionen. Laserstrålen projicerar en röd skärlinje på arbetsstycket. Laserstrålen används för att projicera snittlinjen på arbetsstycket.

• Sätt på lasern med strömbrytaren

• Sätt maskinen på arbetsstycket med sågmarkeringen ovanför snittlinjens början.

• Se till att laserlinjen exakt följer snittlinjen som den är markerad på arbetsstycket.

• Följ instruktionerna i avsnittet “Användning” för att utföra snittet.

• Stäng av lasern efter användning.

7.6 Omkopplare för blåsfunktion (Fig. 5)

Skjut omkopplaren framåt för att rikta blåsfunktionen framåt som pilen på Fig. 9 visar. På så sätt hålls sågspån borta från den i förväg på arbetsstycket markerade snittlinjen, vilket gör det lättare att föra sågen framåt längs den markerade snittlinjen.

7.7 Användning av pendel

Läge Skäroperation Tillämpningar

Skärning längs en rak linje För att skära i mjukt kolstål, rostfritt stål och plast. För rak skärning i trä och plywood.

Skärning med liten radie För att skära i mjukt kolstål, aluminium och hårt trä.

Skärning med medelstor radie För att skära i trä och plywood. För snabb skärning i aluminium och mjukt kolstål. III Skärning med stor radie För snabb skärning i trä och plywood. 8 TEKNISKA DATA Märkspänning 230-240V Märkfrekvens 50 Hz Märkeffekt 810 W Varvtal 0-3000min

Sågdjup stål 8 mm Sågdjup trä 80 mm Sågdjup plast 80 mm Elektrisk motortyp Kolborst Bladfäste Både T&U Snabbladbyte

Basmaterial Stål 9 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 91dB(A) Ljudeffektnivå LwA 102 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration)

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade,…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.POWX0361 SV Copyright © 2022 VARO S i d a | 8 www.varo.com 11 MILJÖ När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.

12 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIEN, förklarar att, Produkt: Sticksåg Varumärke: POWERplus Modell: POWX0361 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet); 2011/65/EU 2006/42/EC 2014/30/EU Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet); EN62841-1 : 2015 EN62841-2-11 : 2016

EN61000-3-3 : 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove Tillämpningsansvarig - Registrerings- och regelfrågor 10/11/2021, Lier - BelgiumPOWX0361 FI Copyright © 2022 VARO S i v u | 1 www.varo.com 1 KÄYTTÖ ........................................................................................... 2
