MANUAL DE UTILIZADOR POWX0361 PowerPlus

5.4 Manuseamento e emprego de ferramentas eléctricas com precaução ............... 4

5.5 Manutenção ............................................................................................................. 5 6 INSTRUÇÕES ADICIONAIS DE SEGURANÇA PARA LASERS ... 5

7 INSTRUÇÕES DE FUNCIONAMENTO ........................................... 5

7.1 Começar (Fig. 1) ...................................................................................................... 5 7.1.1 Resposta imediata .................................................................................................... 5 7.1.2 Operação contínua.................................................................................................... 5

7.1.3 Definição do controlo electrónico de velocidade ........................................................ 5

7.6 Interruptor de transferência para alterar o sentido do ar (Fig. 5) ........................ 6

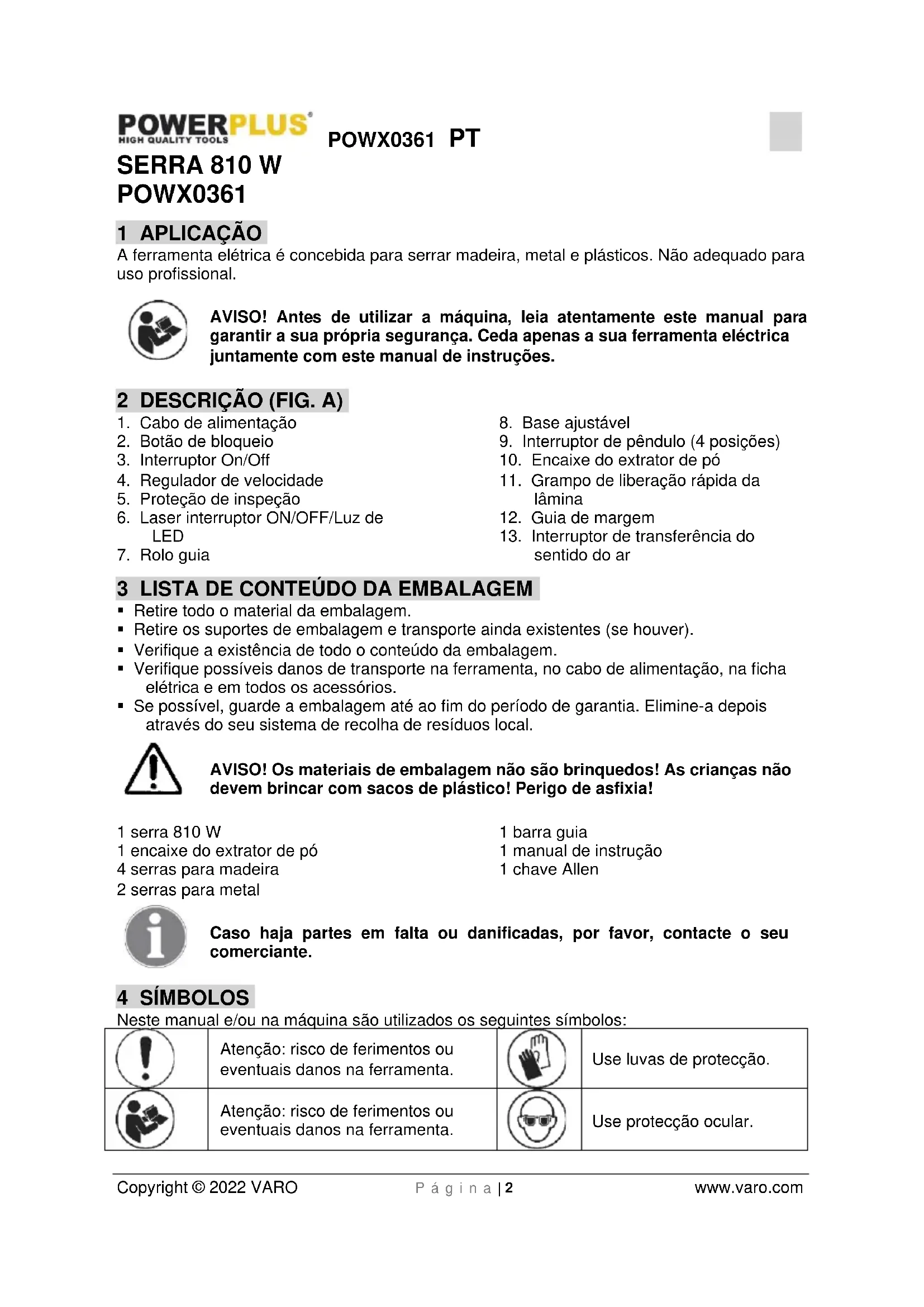

Copyright © 2022 VARO P á g i n a | 2 www.varo.com SERRA 810 W POWX0361 1 APLICAÇÃO A ferramenta elétrica é concebida para serrar madeira, metal e plásticos. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta eléctrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

1. Cabo de alimentação

2. Botão de bloqueio

3. Interruptor On/Off

4. Regulador de velocidade

5. Proteção de inspeção

9. Interruptor de pêndulo (4 posições)

10. Encaixe do extrator de pó

11. Grampo de liberação rápida da

13. Interruptor de transferência do

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 serra 810 W 1 encaixe do extrator de pó 4 serras para madeira 2 serras para metal 1 barra guia 1 manual de instrução 1 chave Allen Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante. 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Use luvas de protecção.

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Em conformidade os requerimentos essenciais aplicáveis da(s) directiva(s) europeia(s).

Aviso de feixe a laser

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. 5 REGULAMENTAÇÕES DE SEGURANÇA E PREVENÇÃO DE ACIDENTES AVISO! Atenção! Devem ser lidas todas as instruções fornecidas. O não-cumprimento das instruções que se seguem pode provocar choque eléctrico, incêndio e /ou ferimentos graves. O conceito utilizado a seguir de „Ferramenta eléctrica” refere-se a ferramentas eléctricas com alimentação eléctrica (com cabo eléctrico).

5.1 Local a trabalhar

• Mantenha a sua área a trabalhar limpa e arrumada. A desordem e áreas a trabalhar com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. Em caso de distracção, pode perder o controlo sobre o aparelho.

5.2 Segurança eléctrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar correctamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque eléctrico.

• Se trabalhar com uma ferramenta eléctrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque eléctrico.

• Caso não seja possível evitar operar a ferramenta eléctrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque eléctrico.POWX0361 PT Copyright © 2022 VARO P á g i n a | 4 www.varo.com

5.3 Segurança de pessoas

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta eléctrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distracção durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de protecção individual e use sempre óculos de protecção. O uso de equipamento de protecção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou protecção auricular, conforme o tipo e aplicação da ferramenta eléctrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição ,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente eléctrica com o interruptor activado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobrevalorize. Tenha atenção a uma postura correcta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados correctamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas eléctricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica indicada para o seu trabalho. Com a ferramenta eléctrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta eléctrica com o interruptor danificado. Uma ferramenta eléctrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas eléctricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspeccione se as peças móveis do aparelho funcionam correctamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorrecta das ferramentas eléctricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correcta, bloqueiam menos e são mais fáceis de manusear.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correcta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta eléctrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas eléctricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.POWX0361 PT Copyright © 2022 VARO P á g i n a | 5 www.varo.com

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INSTRUÇÕES ADICIONAIS DE SEGURANÇA PARA LASERS Advertência! O feixe a laser causa danos graves nos olhos. Nunca olhe ou fique a olhar para o feixe a laser. Durante a utilização, não aponte o feixe a laser para as pessoas, directa ou indirectamente, através de superfícies reflectoras.

• Este laser está de acordo com a classe de segundo a norma EN 60825-1:2007. A unidade não inclui componentes que requerem manutenção. Não abra a caixa por razão alguma. Caso a unidade esteja danificada, peça a um agente de reparação autorizado para a reparar.

7 INSTRUÇÕES DE FUNCIONAMENTO

7.1 Começar (Fig. 1)

7.1.2 Operação contínua

Ligar: Pressione o botão On/0ff, e prenda com o botão de bloqueio Desligar: Pressione o botão On/Off switch e liberte

7.1.3 Definição do controlo electrónico de velocidade

Utilize o regulador de velocidade (4) na parte superior do manípulo para pré-definir a velocidade. Gire o regulador de velocidade (4) até a um valor mais elevado para uma velocidade mais rápida e gire para um número mais baixo para uma velocidade mais lenta. A velocidade ideal de corte depende especificamente do material e das condições de trabalho. São aqui aplicáveis os regulamentos gerais para a regulação da velocidade em trabalhos de corte com ferramentas eléctricas.

• Aço: velocidade de corte mais baixa

• Alumínio, plástico, madeira dura: velocidade de corte intermédia

• Madeira mole: velocidade de corte elevada. Utilize lubrificante/agente refrigerante adequados no trabalho de metais, para a protecção da lâmina da serra – se necessário, um pouco de óleo no aço e álcool etílico ou petróleo no alumínio. Em materiais de plástico, normalmente a água é suficiente como agente refrigerante/lubrificante.

7.2 Mudar a lâmina da serra (Fig. 2)

Empurre o suporte da lâmina com a grampo da lâmina, na totalidade, até à frente e depois faça deslizar a lâmina (com os dentes virados para a frente) na ranhura da guia.POWX0361 PT Copyright © 2022 VARO P á g i n a | 6 www.varo.com

7.3 Ajuste da base (Fig. 3)

Solte a placa de base puxando a alavanca para ajuste do ângulo de corte que se encontra na parte inferior da ferramenta. Mova a placa de base para a frente e incline até obter o ângulo desejado, o ângulo pode estar entre 0º e 45º (esquerda e direita). Mova a placa de base para trás para garantir que a ranhura da placa de base engata na engrenagem. Prima a alavanca de ajuste do ângulo de corte para a posição de bloqueio (posição original) e fixe firmemente. Para um corte preciso é necessário fazer um corte de teste, medir o trabalho e restaurar o ângulo até alcançar o ajuste correto.

A serra está equipada com uma tomada de extracção de pó. Poderá ligar o seu aspirador na retaguarda da serra, na tomada. Se precisar de um adaptador especial, deverá contactar o fabricante do seu aspirador.

7.5 Utilizar o laser e a luz do LED (Fig. 4)

Pode utilizar a luz do LED para realçar a proximidade da posição de corte. O feixe do laser projecta uma linha de corte vermelha na peça.

• Ligue o laser através do interruptor de ligar/desligar.

• Coloque a máquina na peça de trabalho com a marcação da serra por cima do início da linha de corte.

• Verifique se a linha laser está alinhada com a linha de corte tal como marcado na peça de trabalho.

• Siga as “Instruções de uso” para efectuar um corte.

• Após a utilização, desligue o laser.

7.6 Interruptor de transferência para alterar o sentido do ar (Fig. 5)

Deslize o interruptor de transferência para a frente para alterar o sentido do ar para a frente como mostrado pela seta na Fig. 9 acima, que evita que a serradura tape as linhas previamente marcadas na peça de trabalho, que é conveniente para mover a ferramenta para a frente ao longo da linha previamente marcada.

Voltagem nominal 230-240V Frequência nominal 50 Hz Potência nominal 810W Rotações 0-3000min

Controlo eletrónica da velocidade Sim Base ajustável Sim Profundidade de corte - aço 8 mm Profundidade de corte - madeira 80mm Profundidade de corte - plástico 80mm Tipo do motor elétrico Com escova Tipo de conexão Com forma em T&U Troca rápida da lâmina Sim Softgrip Sim Interruptor do extrator de pó Sim Material da base Aço 9 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 91dB(A) Nível de potência acústica LwA 102 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): 4.3m/s² K = 1,5 m/s²POWX0361 PT Copyright © 2022 VARO P á g i n a | 8 www.varo.com 10 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efectivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorrecta, queda de raio, voltagem de rede incorrecta. Esta lista não é restrictiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado correctamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 11 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas eléctricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWX0361 PT Copyright © 2022 VARO P á g i n a | 9 www.varo.com

12 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Serra Marca: POWERplus Modelo nº.: POWX0361 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura); 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura); EN62841-1 : 2015 EN62841-2-11 : 2016

EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 10/11/2021, Lier - BelgiumPOWX0361 NO Copyright © 2022 VARO S i d e | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................. 2
