MANUAL DE UTILIZARE POWX0361 PowerPlus

5.2 Siguranţa electrică 3

5.3 Siguranţa personală 4

5.4 Utilizarea şi întreţinerea aparatului electric 4

7.2 Schimbarea lamei ferăstrăului (Fig. 2) 5

7.3 Reglarea bazei (Fig. 3) 5

7.4 Extragerea prafului 6

7.5 Utilizarea laserului şi a lămpii LED (Fig. 4) 6

7.6 Comutator de direcţionare a evacuării (Fig. 5) 6

7.7 Utilizarea mişcării alternative 6

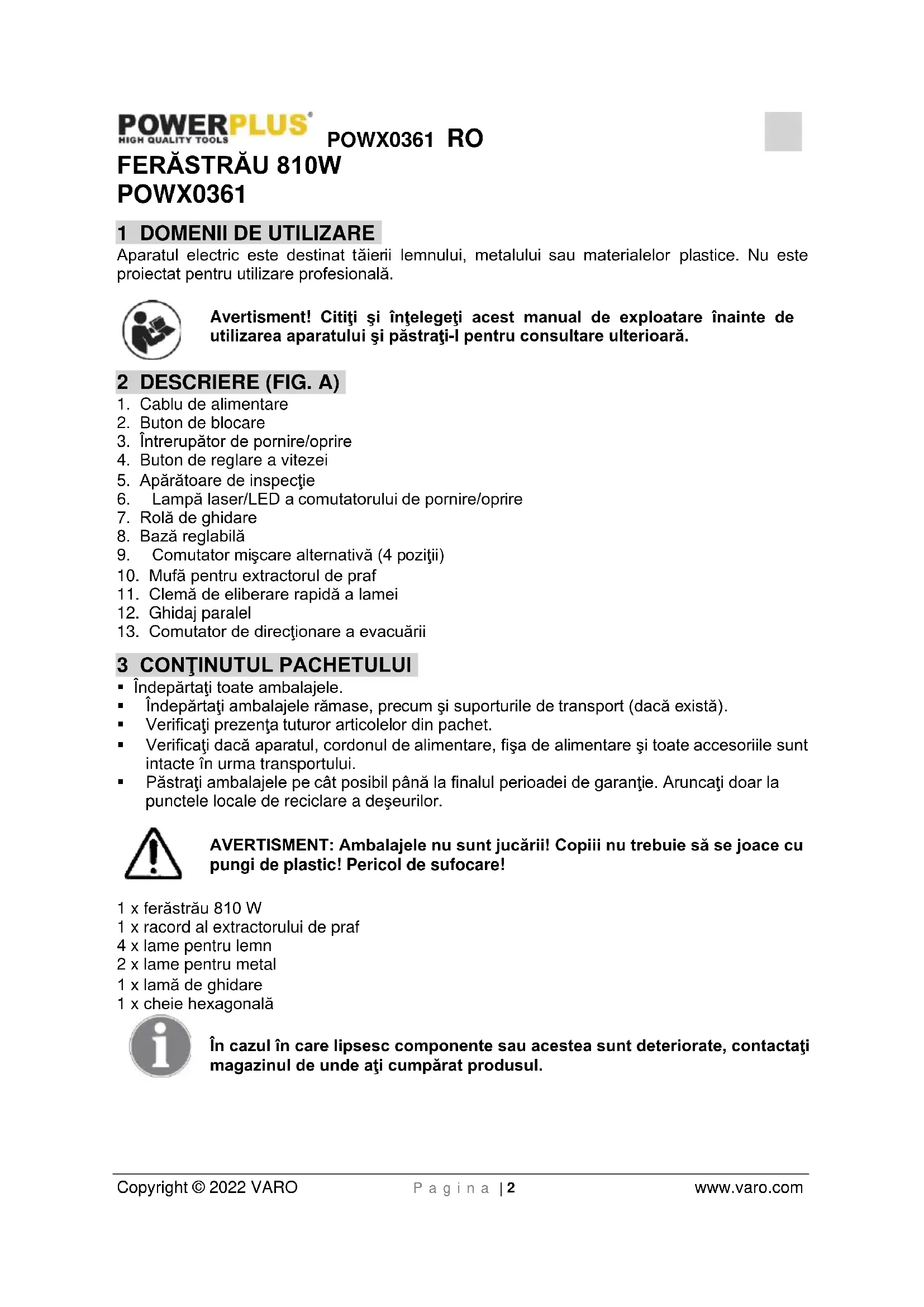

Aparatul electric este destinat tăierii lemnului, metalului sau materialelor plastice. Nu este proiectat pentru utilizare profesională. Avertisment! Citiţi şi înţelegeţi acest manual de exploatare înainte de utilizarea aparatului şi păstraţi-l pentru consultare ulterioară. 2 DESCRIERE (FIG. A)

3. Întrerupător de pornire/oprire

4. Buton de reglare a vitezei

5. Apărătoare de inspecţie

6. Lampă laser/LED a comutatorului de pornire/oprire

9. Comutator mişcare alternativă (4 poziţii)

10. Mufă pentru extractorul de praf

11. Clemă de eliberare rapidă a lamei

13. Comutator de direcţionare a evacuării

3 CONŢINUTUL PACHETULUI

• Îndepărtaţi toate ambalajele.

• Îndepărtaţi ambalajele rămase, precum şi suporturile de transport (dacă există).

• Verificaţi prezenţa tuturor articolelor din pachet.

• Verificaţi dacă aparatul, cordonul de alimentare, fişa de alimentare şi toate accesoriile sunt intacte în urma transportului.

• Păstraţi ambalajele pe cât posibil până la finalul perioadei de garanţie. Aruncaţi doar la punctele locale de reciclare a deşeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare! 1 x ferăstrău 810 W 1 x racord al extractorului de praf 4 x lame pentru lemn 2 x lame pentru metal 1 x lamă de ghidare 1 x cheie hexagonală În cazul în care lipsesc componente sau acestea sunt deteriorate, contactaţi magazinul de unde aţi cumpărat produsul.POWX0361 RO Copyright © 2022 VARO P a g i n a | 3 www.varo.com 4 SIMBOLURI În acest manual şi sau pe maşină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

Purtaţi mănuşi de protecţie.

Citiţi manualul înainte de utilizare.

Purtaţi ochelari de protecţie.

În conformitate cu cerinţele esenţiale ale Directivelor europene.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare. 5 REGLEMENTĂRI GENERALE DE SIGURANŢĂ ŞI PREVENIRE A ACCIDENTELOR Avertisment! Citiţi toate avertismentele de siguranţă şi toate instrucţiunile. Nerespectarea tuturor avertismentelor şi a instrucţiunilor poate duce la electrocutare, incendiu şi/sau rănirea gravă. Păstraţi toate avertismentele şi instrucţiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât şi la aparatul alimentat cu baterii (fără fir).

• Spaţiul de lucru trebuie să fie curat şi bine iluminat. Spaţiile aglomerate şi întunecate favorizează accidentele.

• Nu utilizaţi aparatele în spaţii cu atmosferă explozivă, cum ar fi în prezenţa lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucraţi cu aparatul electric, nu lăsaţi copiii şi alţi privitori să se apropie de spaţiul de lucru. Distragerea atenţiei vă poate face să pierdeţi controlul aparatului.

5.2 Siguranţa electrică

Verificaţi întotdeauna dacă alimentarea de la reţea corespunde cu tensiunea de pe plăcuţa indicatoare a caracteristicilor.

• Ştecărele aparatului electric trebuie să se potrivească la priză. Nu modificaţi în niciun fel ştecărul. Nu folosiţi niciun fel de fişe de adaptare pentru aparatele electrice cu împământare. Ştecărele şi prizele nemodificate reduc riscul de electrocutare mortală.

• Evitaţi contactul cu suprafeţe împământate sau legate la masă, cum ar fi ţevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneţi aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creşte în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deterioraţi cablul. Nu folosiţi niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstraţi cablul ferit de căldură, ulei, margini ascuţite sau piese în mişcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.

• Când aparatul funcţionează în exterior, folosiţi un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.POWX0361 RO Copyright © 2022 VARO P a g i n a | 4 www.varo.com

• Dacă trebuie folosit aparatul în medii umede, utilizaţi o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranţa personală

• Aveţi grijă la ce lucraţi şi folosiţi-vă simţul practic atunci când lucraţi cu aparatul electric. Nu folosiţi un aparat electric atunci când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Utilizaţi echipament de siguranţă. Purtaţi întotdeauna elemente de protecţie pentru ochi. Echipamentul de siguranţă cum ar fi masca de praf, încălţămintea de siguranţă împotriva alunecării, casca dură sau protecţiile auditive folosite indiferent de condiţii reduc rănirile.

• Evitaţi pornirea accidentală. Asiguraţi-vă că întrerupătorul se află în poziţia deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziţia de pornire favorizează accidentele.

• Îndepărtaţi orice sculă de reglare sau cheie de piuliţe înainte de a porni aparatul electric. O cheie de piuliţe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.

• Nu vă întindeţi. Menţineţi permanent un sprijin şi un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situaţii neprevăzute.

• Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau bijuterii. Ţineţi părul, hainele sau mănuşile departe de părţile în mişcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părţile în mişcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere şi colectare a prafului, asiguraţi-vă că sunt conectate şi folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Utilizarea şi întreţinerea aparatului electric

• Nu suprasolicitaţi aparatul electric. Folosiţi aparatul electric conform destinaţiei sale. Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine şi mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu folosiţi aparatul dacă întrerupătorul nu îl porneşte sau opreşte. Orice aparat care nu poate fi controlat din întrerupător este periculos şi trebuie reparat.

• Deconectaţi fişa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.

• Depozitaţi aparatul departe de îndemâna copiilor şi nu permiteţi persoanelor nefamiliarizate cu acesta sau cu instrucţiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.

• Întreţineţi aparatele. Verificaţi alinierea sau prinderea părţilor în mişcare, crăparea pieselor sau orice altă stare ce poate afecta funcţionarea aparatului. Dacă este deteriorat, reparaţi aparatul înainte de a-l folosi. Multe accidente sunt cauzate de aparate electrice prost întreţinute.

• Păstraţi piesele de tăiere ascuţite şi curate. Sculele aşchietoare întreţinute corespunzător, având lamele de tăiere ascuţite, se blochează mai greu şi sunt mai uşor de controlat.

• Folosiţi aparatul, accesoriile şi lamele etc. în conformitate cu aceste instrucţiuni şi în modul destinat utilizării specifice a acestui aparat, luând în calcul condiţiile de lucru şi operaţiunile care trebuie efectuate. Folosirea aparatului electric pentru operaţiuni diferite de cele pentru care a fost conceput poate duce la situaţii periculoase.

• Reparaţi aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranţa în funcţionare a aparatului.POWX0361 RO Copyright © 2022 VARO P a g i n a | 5 www.varo.com 6 INSTRUCŢIUNI SUPLIMENTARE DE SIGURANŢĂ PENTRU LASERE Avertisment! Fasciculul laser poate produce afecţiuni grave ale ochilor. Nu priviţi niciodată direct fasciculul laser. În timpul utilizării, nu îndreptaţi fasciculul laser către alte persoane, direct sau indirect, prin reflexie.

• Laserul este în conformitate cu clasa 2, conform EN 60825-1:2007. Echipamentul nu conţine componente care pot fi reparate. Nu deschideţi carcasa sub niciun motiv. În caz de defecţiune a aparatului, solicitaţi repararea într-un service autorizat.

7.1.1 Operarea cu răspuns instantaneu

Pornirea: Apăsaţi întrerupătorul de pornire/oprire. Oprirea: Eliberaţi întrerupătorul de pornire/oprire.

7.1.2 Funcţionarea continuă

Pornirea: Apăsaţi întrerupătorul de pornire/oprire, menţineţi apăsat şi blocaţi cu butonul de blocare. Oprirea: Apăsaţi întrerupătorul de pornire/oprire şi eliberaţi-l.

7.1.3 Setarea controlului electronic al turaţiei

Cu ajutorul regulatorului de viteză (4) din partea de sus se poate prestabili orice viteză. Rotiţi regulatorul de viteză (4) la un număr mai mare pentru o viteză mai mare, respectiv la un număr mai mic pentru o viteză mai mică. Viteza de tăiere ideală depinde de materialul respectiv şi de condiţiile de lucru. Se aplică regulile generale pentru stabilirea vitezei de tăiere a uneltelor electrice.

• Oţel: viteza de tăiere cea mai redusă

• Aluminiu, plastic, lemn de esenţă tare: viteză de tăiere medie.

• Lemn de esenţă moale: viteză de tăiere mare. La prelucrarea metalelor, utilizaţi lubrifianţi / lichide de răcire adecvate pentru protecţia pânzei ferăstrăului - o cantitate redusă de ulei pentru oţel, respectiv white spirit sau petrol lampant pentru aluminiu, după cum este necesar. Pentru materialele plastice, apa este în general suficientă ca lichid de răcire / lubrifiant.

7.2 Schimbarea lamei ferăstrăului (Fig. 2)

Împingeți suportul lamei cu clema lamei complet spre partea din față, apoi glisați lama (cu dinții îndreptați înainte) în canalul de ghidare.

7.3 Reglarea bazei (Fig. 3)

Slăbiţi placa principală trăgând de maneta reglajului unghiului de tăiere, amplasat pe partea inferioară a aparatului. Deplasaţi spre înainte placa principală şi înclinaţi-o până la obţinerea unghiului dorit. Unghiul poate fi între 0° şi 45° (către stânga sau dreapta). Deplasaţi placa principală spre înapoi pentru a vă asigura că fanta plăcii principale este cuplată la carcasa angrenajului. Apăsaţi maneta reglajului unghiului de tăiere în poziţia de blocare (poziţia iniţială) şi verificaţi dacă este bine fixată.POWX0361 RO Copyright © 2022 VARO P a g i n a | 6 www.varo.com Pentru tăierea precisă este necesară efectuarea unei tăieri de probă, măsurarea piesei şi reglarea unghiului până la obţinerea valorii corecte.

7.4 Extragerea prafului

Ferăstrăul este echipat cu un racord pentru extractorul de praf. Vă puteţi conecta aspiratorul la mufa din spatele ferăstrăului. Dacă aveţi nevoie de un adaptor special, contactaţi producătorul aspiratorului dvs.

7.5 Utilizarea laserului şi a lămpii LED (Fig. 4)

Puteţi utiliza lampa LED pentru a lumina zona de tăiere. Fasciculul laser proiectează pe piesa de prelucrat o linie roşie de tăiere.

• Porniţi laserul de la întrerupătorul de pornire.

• Aşezaţi maşina pe piesa de prelucrat cu marcajul lamei deasupra începutului liniei de tăiere.

• Verificaţi dacă linia laserului este aliniată cu linia de tăiere aşa cum este marcată pe piesa de lucru.

• Urmaţi „Instrucţiunile de utilizare” pentru a efectua o tăiere.

• După utilizare, opriţi laserul.

7.6 Comutator de direcţionare a evacuării (Fig. 5)

Glisaţi spre înainte comutatorul de direcţionare pentru a modifica direcţia evacuării spre înainte conform săgeţii din Fig. 9; acest lucru evită acoperirea de către praf a liniei marcate anterior pe capacul de praf, ceea ce uşurează deplasarea aparatului spre înainte, de-a lungul liniei marcate anterior.

7.7 Utilizarea mişcării alternative

Poziţie Operaţiune de tăiere Aplicaţii

Operaţiune de tăiere în linie dreaptă Pentru tăierea oţelurilor moi, a oţelului inoxidabil şi a materialelor plastice. Pentru tăieri de precizie în lemn şi placaj.

Tăiere cu curse mici Pentru tăierea oţelurilor moi, a aluminiului şi a lemnului de esenţă tare.

Tăiere cu curse medii Pentru tăierea lemnului şi a placajului. Pentru tăierea rapidă a aluminiului şi a oţelurilor moi. III Tăiere cu curse mari Pentru tăierea rapidă a lemnului şi a placajului.POWX0361 RO Copyright © 2022 VARO P a g i n a | 7 www.varo.com 8 DATE TEHNICE Tensiune nominală 230-240V Frecvență nominală 50 Hz Putere nominală 810 W Turație 0-3000min

Control electronic al turației

Adâncime de tăiere în oțel 8 mm Adâncime de tăiere în lemn 80 mm Adâncime de tăiere în plastic 80 mm Tipul motorului electric Cu perii Tip de racord În formă de T și în formă de U Înlocuire rapidă a lamei

Materialul bazei Oțel 9 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA 91 dB(A) Nivel de putere acustică LwA 102 dB(A) ATENŢIE! Presiunea acustică poate depăşi 85 dB(A), caz în care trebuie purtat un dispozitiv de protecţie auditivă. aw (Nivel vibraţii): 4.3m/s2 K = 1,5 m/s²POWX0361 RO Copyright © 2022 VARO P a g i n a | 8 www.varo.com 10 GARANŢIE

• Acestui produs i se acordă garanţie conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanţie acoperă toate defecţiunile de materiale sau de producţie, cu excepţia bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenţii, periile, cablurile, fişele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea şi/sau defecţiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanţiei.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparaţiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteţi obţine întotdeauna mai multe informaţii, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În acelaşi timp, nu se poate ridica nicio pretenţie în garanţie dacă deteriorarea aparatului se datorează întreţinerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanţie defecţiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenţionată (cu intenţie sau din neglijenţă gravă), utilizarea inadecvată (doar pentru destinaţii pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucţiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la reţea. Această listă nu este exhaustivă.

• Acceptarea pretenţiilor în garanţie nu poate duce niciodată la prelungirea perioadei de garanţie, nici la începutul unei noi perioade de garanţie în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanţie rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenţie pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreţinut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreţinute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curăţenie, (în cutia sa originală dacă e cazul) şi împreună cu dovada cumpărării. 11 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncaţi laolaltă cu gunoiul menajer, ci depozitaţi-l într-un mod sigur pentru mediu. Deşeurile produse de părţi ale maşinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclaţi atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultaţi autoritatea locală sau magazinul de achiziţie.POWX0361 RO Copyright © 2022 VARO P a g i n a | 9 www.varo.com

12 DECLARAŢIE DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că Produsul: Ferăstrău Marcă de comerţ: POWERplus Model: POWX0361 este în conformitate cu specificaţiile esenţiale şi alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declaraţii. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); 2011/65/EU 2006/42/EC 2014/30/EU Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); EN62841-1 : 2015 EN62841-2-11 : 2016

EN61000-3-3 : 2013 Persoana care păstrează documentaţia tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acţionează în numele Directorului general executiv al societăţii, Philippe Vankerkhove Divizia de reglementare – Director de conformitate 10/11/2021, Lier - BelgiumPOWX0361 PL Copyright © 2022 VARO S t r o n a | 1 www.varo.com 1 ZASTOSOWANIE............................................................................. 2
