GEBRUIKSAANWIJZING POWX0361 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 4

7.5 Gebruik van de laser en het LED lampje (Fig. 4) ................................................... 6

7.6 Schakelaar voor blaasrichting (Fig. 5) ................................................................... 6

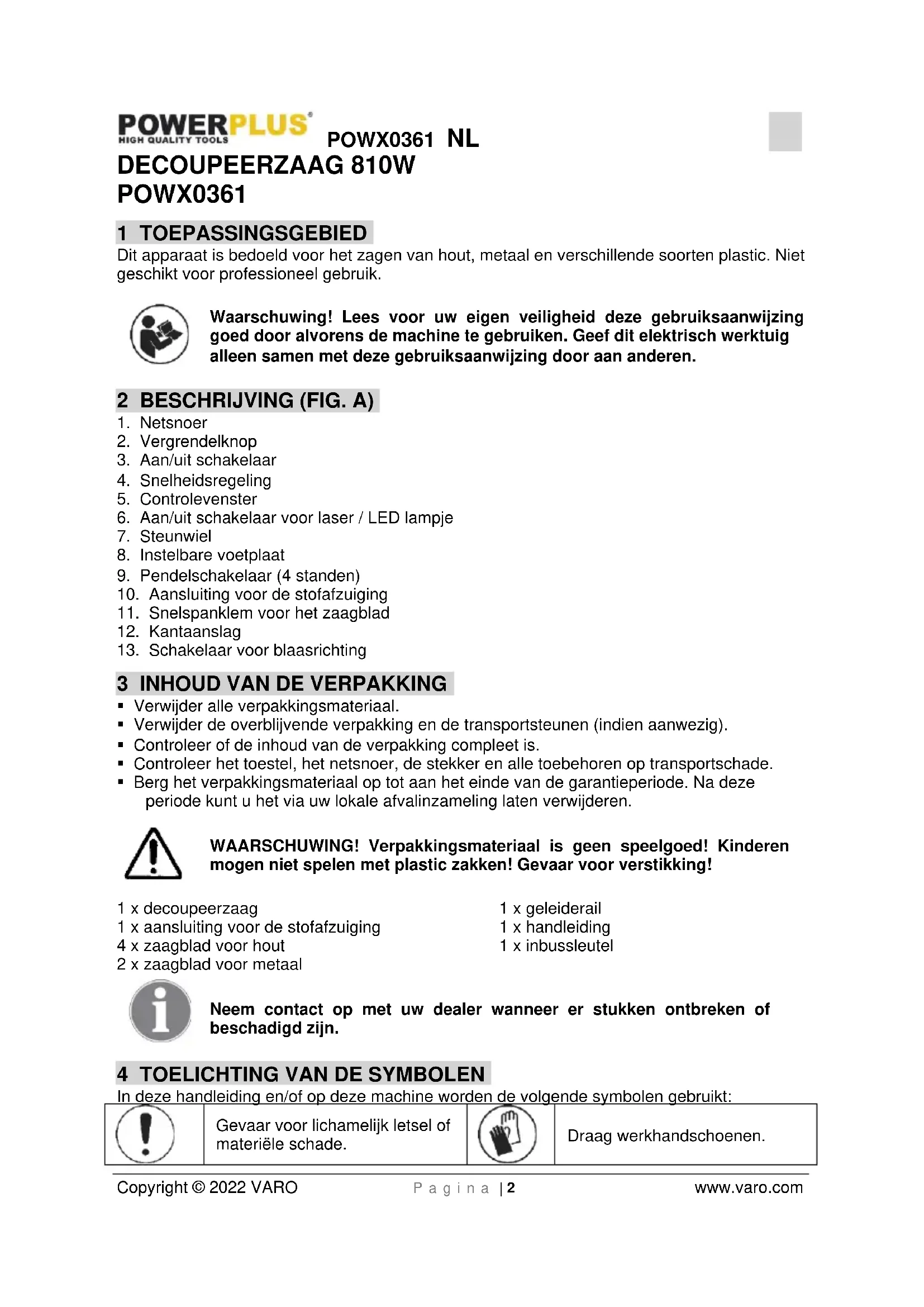

Copyright © 2022 VARO P a g i n a | 2 www.varo.com DECOUPEERZAAG 810W POWX0361 1 TOEPASSINGSGEBIED Dit apparaat is bedoeld voor het zagen van hout, metaal en verschillende soorten plastic. Niet geschikt voor professioneel gebruik. Waarschuwing! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A)

3. Aan/uit schakelaar

4. Snelheidsregeling

6. Aan/uit schakelaar voor laser / LED lampje

8. Instelbare voetplaat

9. Pendelschakelaar (4 standen)

10. Aansluiting voor de stofafzuiging

11. Snelspanklem voor het zaagblad

13. Schakelaar voor blaasrichting

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1 x decoupeerzaag 1 x aansluiting voor de stofafzuiging 4 x zaagblad voor hout 2 x zaagblad voor metaal 1 x geleiderail 1 x handleiding 1 x inbussleutel Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Lees voor gebruik de handleiding.

Draag een veiligheidbril.

Conform de essentiële eisen van de Europese richtlijn(en).

Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom niet nodig.

Waarschuwing voor laserstraal

5 ALGEMENE VEILIGHEIDS- EN ONGEVALPREVENTIEREGELS

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.POWX0361 NL Copyright © 2022 VARO P a g i n a | 4 www.varo.com

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.POWX0361 NL Copyright © 2022 VARO P a g i n a | 5 www.varo.com

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 BIJKOMENDE VEILIGHEIDSINTRUCTIES VOOR LASERS

Waarschuwing! De laserstraal kan potentieel ernstige schade aan de ogen veroorzaken. Kijk of staar nooit direct in de laserstraal. Richt de laserstraal tijdens gebruik nooit op mensen, hetzij direct, hetzij indirect via reflecterende oppervlakken.

• Deze laser voldoet aan klasse 2 volgens EN 60825-1:2007. Het apparaat heeft geen onderhoudsdelen. Open de behuizing in geen geval. Indien het apparaat is beschadigd, laat u de beschadiging repareren door een erkend hersteller. 7 GEBRUIKSINSTRUCTIES

Aanzetten: Duw op de aan/uit schakelaar. Uitschakelen: Laat de aan/uit schakelaar los.

7.1.2 Continu gebruik

Aanzetten: Duw op de aan/uit schakelaar, hou hem ingedrukt en zet hem vast met de vergrendelknop. Uitschakelen: duw op de aan/uit schakelaar en laat hem los.

7.1.3 Instellen van de elektronische snelheidsregeling

Met de snelheidsregelaar (4) bovenop de handgreep kunt u gelijk welke snelheid instellen. Draai de snelheidsregelaar (4) naar een hoger nummer toe voor een hogere snelheid en zet hem op een lager nummer voor een lagere snelheid. De ideale snelheid is afhankelijk van het materiaal en de werkomstandigheden. De algemene regels voor de instelling van de snelheid bij het zagen met elektrisch gereedschap zijn van toepassing.

• Staal: laagste snelheid

• Aluminium, plastic, hard hout: middelmatige snelheid

• Zacht hout: hoge snelheid. Gebruik gepaste smeer- en koelmiddelen bij de bewerking van metaal om het zaagblad te ontzien - desnoods wat olie bij staal en wat spiritus of petroleum bij aluminium. Bij plastic materialen kan meestal water als koel- en smeermiddel worden gebruikt.

7.2 Vervangen van het zaagblad (Fig. 2)

Duw de zaagbladhouder samen met de zaagbladklem helemaal naar voor en schuif het zaagblad dan (met de tanden naar voor) in de geleider groef.POWX0361 NL Copyright © 2022 VARO P a g i n a | 6 www.varo.com

7.3 Instellen van de voetplaat (Fig. 3)

Zet de voetplaat los door aan de hendel voor het instellen van de snijhoek te trekken die zich aan de onderkant van het gereedschap bevindt. Schuif de voetplaat naar voor en kantel ze in de gewenste hoek. De hoek kan ingesteld worden tussen 0° en 45° (links en rechts). Breng de voetplaat terug naar achter om ervoor te zorgen dat de opening in de voetplaat in de tandwielbehuizing vastgrijpt. Duw op de hendel voor de snijhoekinstelling (naar de originele stand) om de hoekinstelling te vergrendelen en zorg ervoor dat hij goed vast zit. Om nauwkeurig zaagwerk te kunnen afleveren, is het noodzakelijk om een testsnede te maken, het resultaat te meten en de hoek opnieuw in te stellen tot de correcte zaaghoek bereikt is.

De decoupeerzaag is uitgerust met een aansluiting voor stofafzuiging. U kunt uw stofzuiger aansluiten op de aansluiting achteraan de decoupeerzaag. Als u daarvoor een speciaal verloopstuk nodig heeft, neem dan contact op met de fabrikant van uw stofzuiger.

7.5 Gebruik van de laser en het LED lampje (Fig. 4)

U kunt het LED lampje gebruiken om de directe omgeving van de zaag te verlichten. De laserstraal projecteert een rode snijlijn op het werkstuk. Met behulp van de laserstraal kunt u de zaagsnede op het werkstuk projecteren.

• Schakel de laser in door middel van de aan/uit-schakelaar

• Plaats de machine op het werkstuk met de zaagmarkering boven de start van de zaaglijn.

• Controleer of de laserlijn op een lijn is met de op het werkstuk afgetekende zaaglijn.

• Schakel de machine in.

• Volg de instructies onder “Aanwijzingen voor gebruik” voor het maken van een zaagsnede.

• Schakel na afloop de laser uit.

7.6 Schakelaar voor blaasrichting (Fig. 5)

Schuif de schakelaar naar voor om het gereedschap naar voor te laten blazen zoals de pijl toont. Dit voorkomt dat zaagstof een eerder gemaakte markeerlijn op het werkstuk gaat bedekken. Dit is een handige voorziening om het gereedschap langs een vooraf gemarkeerde lijn vooruit te bewegen.

7.7 Gebruik van de pendelfunctie

Stand Zaagactie Toepassingen

Zagen in rechte lijn Voor het zagen van zacht staal, roestvrij staal en kunststoffen. Voor nette zaagsneden in hout en triplex.

Kleine pendelbeweging Voor het zagen van zacht staal, aluminium en hard hout.

Middelmatige pendelbeweging Voor het zagen van hout en triplex. Voor het snel zagen van aluminium en zacht staal. III Grote pendelbeweging Voor het snel zagen in hout en triplex.POWX0361 NL Copyright © 2022 VARO P a g i n a | 7 www.varo.com 8 TECHNISCHE GEGEVENS Netspanning 230-240V Nominale frequentie 50Hz Opgenomen vermogen 810W Toerental 0-3000min

Elektronische snelheidsregeling

Zaagdiepte in staal 8 mm Zaagdiepte in hout 80mm Zaagdiepte in plastic 80mm Elektromotortype Koolborstelmotor Soort montage T- & U-vormig Snelle zaagbladwisseling

Schakelaar voor blaasrichting

Basismateriaal Staal 9 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA 91dB(A) Geluidsvermogenniveau LwA 102 dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. aw (Trilling):

• Dit product is gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 11 MILIEU Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier. Afval van elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een plek waar het gerecycleerd kan worden. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.POWX0361 NL Copyright © 2022 VARO P a g i n a | 9 www.varo.com 12 CONFORMITEITSVERKLARING VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: Decoupeerzaag Handelsmerk: POWERplus Model: POWX0361 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening); 2011/65/EU 2006/42/EC 2014/30/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening); EN62841-1 : 2015 EN62841-2-11 : 2016
