РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX0361 PowerPlus

5.4 Използване и грижи за механизирания инструмент ..................................... 4

7.5 Използване на лазера и светлината на светодиода (Фиг. 4) ...................... 6

7.6 Ключ за преместване на посоката на струята (Фиг. 5) ............................... 6

7.7 Махаловидно движение ....................................................................................... 7

• 8 ТЕХНИЧЕСКИ ДАННИ p. 7
• 9 ШУМ p. 7
• 10 ГАРАНЦИЯ p. 8
• 11 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА p. 8

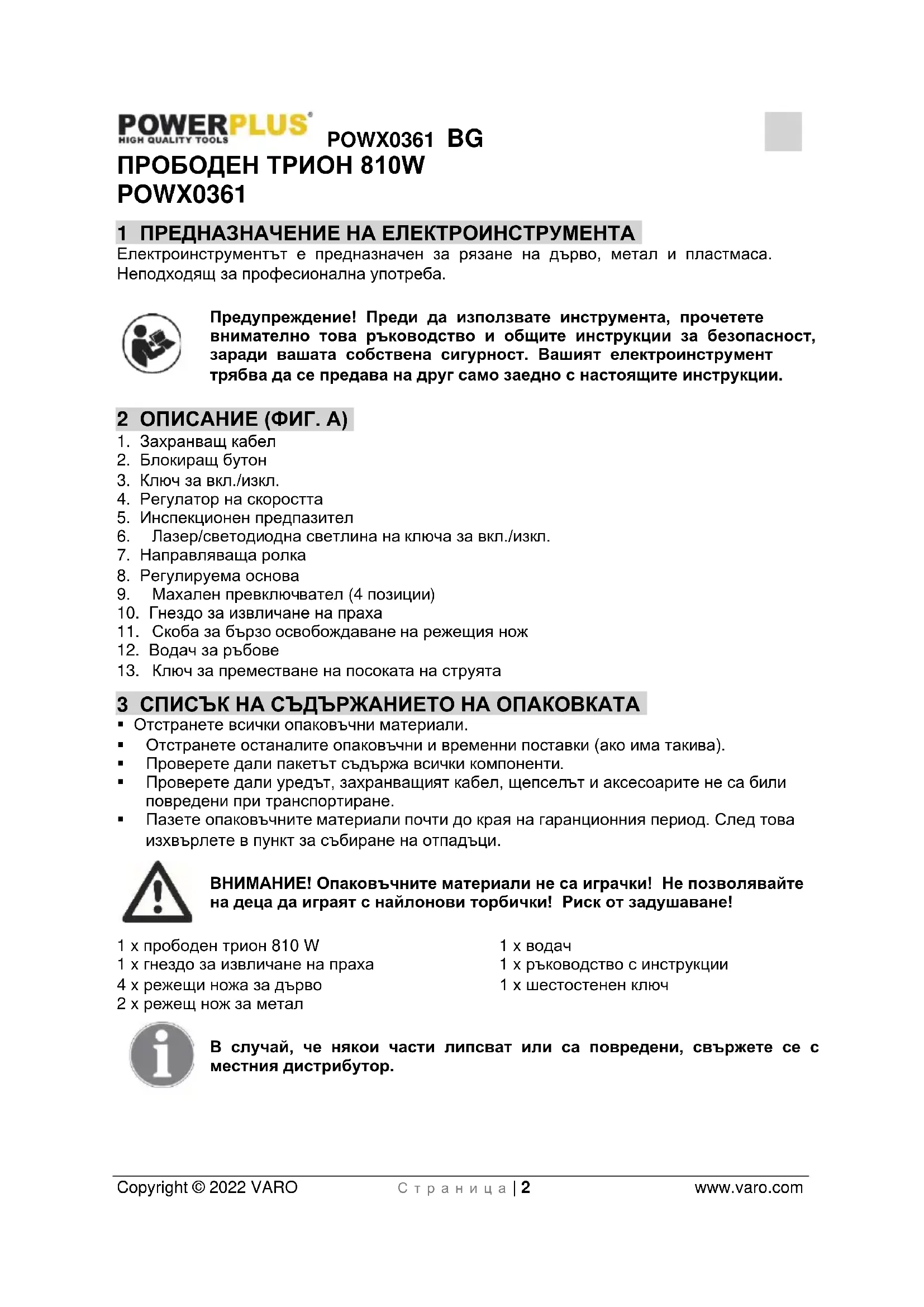

• 12 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ POWX0361 BG Copyright © 2022 VARO С т р а н и ц а | 2 www.varo.com ПРОБОДЕН ТРИОН 810W POWX0361 1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА Електроинструментът е предназначен за рязане на дърво, метал и пластмаса. Неподходящ за професионална употреба. Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции. 2 ОПИСАНИЕ (ФИГ. A) p. 9

3. Ключ за вкл./изкл.

4. Регулатор на скоростта

5. Инспекционен предпазител

6. Лазер/светодиодна светлина на ключа за вкл./изкл.

7. Направляваща ролка

8. Регулируема основа

9. Махален превключвател (4 позиции)

10. Гнездо за извличане на праха

11. Скоба за бързо освобождаване на режещия нож

13. Ключ за преместване на посоката на струята

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 x прободен трион 810 W 1 x гнездо за извличане на праха 4 x режещи ножа за дърво 2 x режещ нож за метал 1 x водач 1 x ръководство с инструкции 1 x шестостенен ключ В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.POWX0361 BG Copyright © 2022 VARO С т р а н и ц а | 3 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

Носете защитни ръкавици.

Преди да използвате машината, прочетете ръководството.

Използвайте предпазни средства за очите.

В съответствие с основните изисквания на Европейски

Предупреждение за наличие на лазерен лъч.

Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим. 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МОЩНИ ИНСТРУМЕНТИ Предупреждение! Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с мощни инструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Мощните инструменти създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с механизирания инструмент. Разсейването може да ви накара да загубите контрол върху него.

5.2 Електрическа безопасност

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на механизираните инструменти трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените механизирани инструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

• Не излагайте механизираните инструменти на дъжд и не ги оставяйте в мокра среда. Ако в механизирания инструмент влезе вода, тя ще увеличи риска от електрически удар.POWX0361 BG Copyright © 2022 VARO С т р а н и ц а | 4 www.varo.com

• Не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на механизирания инструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

• Когато работите с механизирания инструмент навън, използвайте удължителен кабел, подходящ за използване навън. Използването на такъв кабел намалява риска от електрически удар.

• Ако използването на механизирани инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с механизиран инструмент. Не използвайте механизиран инструмент, когато сте уморен или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с механизирани инструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, твърда шапка или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на механизирани инструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите механизирания инструмент, отстранете регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на механизирания инструмент, може да доведе до нараняване.

• Не се пренапрягайте. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над механизирания инструмент в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от движещите се части. Широките дрехи, бижутата или дългата коса, могат да се захванат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, се уверете, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за механизирания инструмент

• Не насилвайте механизирания инструмент. Използвайте правилния механизиран инструмент за съответното приложение. Правилният механизиран инструмент ще свърши работата по-добре и по-безопасно, със скоростта, за която е конструиран.

• Не използвайте механизирания инструмент, ако ключът за включване и изключване не работи. Всеки механизиран инструмент, който не може да бъде контролиран чрез ключа за включване и изключване, е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да правите регулировки, да сменяте принадлежности или да прибирате механизираните инструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на механизирания инструмент.POWX0361 BG Copyright © 2022 VARO С т р а н и ц а | 5 www.varo.com

• Съхранявайте механизираните инструменти, които не се използват, далеч от достъп на деца и не позволявайте на лица, незапознати с механизираните инструменти или настоящите инструкции да работят с инструмента. Механизираните инструменти са опасни в ръцете на необучени потребители.

• Поддържайте механизираните инструменти. Проверявайте ги за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на механизираните инструменти. Ако механизираният инструмент се повреди, ремонтирайте го преди да го използвате. Много инциденти са предизвикани от недобре поддържани механизирани инструменти.

• Поддържайте режещите инструменти остри и в добро състояние. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.

• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само идентични резервни части. Това ще гарантира поддържането на безопасността на механизирания инструмент. 6 ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА С

Лазерният лъч създава потенциална заплаха за тежки увреждания на очите. Никога не поглеждайте и не се втренчвайте в лазерен лъч. По време на работа не насочвайте лазерния лъч към хора – пряко или непряко, през отражателни повърхности.

• Този лазер съответства на клас 2 съгласно EN 60825-1:2007. Устройството не разполага с части, които се нуждаят от техническо обслужване. Ако се повреди, то трябва да бъде ремонтирано от правоспособен техник. 7 УКАЗАНИЯ ЗА РАБОТА С МАШИНАТА

7.1 Пускане (Фиг. 1)

7.1.1 Работа чрез моментно задействане

Включване: Натиснете двупозиционния прекъсвач вкл./изкл. (On/Off). Изключване: Освободете двупозиционния прекъсвач. вкл./изкл. (On/Off).

7.1.2 Непрекъсната работа

Включване: Натиснете двупозиционния прекъсвач (вкл./изкл.), задръжте го натиснат и застопорете с блокиращия бутон Изключване: Натиснете двупозиционния прекъсвач (вкл./изкл.) и го освободетеPOWX0361 BG Copyright © 2022 VARO С т р а н и ц а | 6 www.varo.com

7.1.3 Електронно регулиране на скоростта

С помощта на регулатора на скоростта (4), който се намира от горната страна, можете да зададете предварително желаната скорост. Завъртете регулатора на скоростта (4) към по-голямо число, за да увеличите скоростта, или към по-малко, за да я намалите. Идеалната скорост на рязане зависи от специфичния материал и условията на работа. Валидни са общите правила за скорост на машината при рязане.

• Стомана - най-малка скорост на рязане

• Алуминий, пластмаса и широколистна дървесина – средна скорост на рязане

• Иглолистна дървесина: голяма скорост на рязане. При работа с метали трябва да използвате подходящо масло или охлаждащо вещество за защита на триона – съвсем малко масло за стомана и спирт или бензин за алуминий, според необходимостта. Обикновено водата е достатъчна като охлаждащо или смазващо вещество при рязане на пластмаси.

7.2 Сменяване на режещия нож (Фиг. 2)

Избутайте държача на ножа със скобата на ножа докрай напред и след това плъзнете ножа (със зъбите напред) в направляващия канал.

7.3 Регулиране на основата (Фиг. 3)

Разхлабете планката на основата като издърпате лоста за регулиране на ъгъла на рязане, който се намира от долната страна на инструмента. Придвижете планката на основата напред и я наклонете до достигане на желания ъгъл между 0° и 45° (наляво и надясно). Придвижете планката на основата назад, за да се уверите, че прорезът на планката на основата е влязъл в корпуса на редуктора. Натиснете лоста за регулиране на ъгъла на рязане до блокирана позиция (оригиналната му позиция) и се уверете, че той е затегнат. За акуратно рязане е необходимо да извършите пробно рязане, да измерите детайла и да пренастроите ъгъла, докато получите правилната настройка.

7.4 Изсмукване на прахта

Прободният трион разполага с гнездо за изсмукване на прахта. Към това гнездо в задната част на машината може да се свърже всякаква прахосмукачка. Ако ви е необходим специален преходник, моля, свържете се с производителя на прахосмукачката.

7.5 Използване на лазера и светлината на светодиода (Фиг. 4)

Може да използвате светлината на светодиода, за да осветите очертанията на позицията при рязане. Лазерния лъч проектира червена светлина за рязане върху обработвания детайл.

• Включете лазера чрез двупозиционния прекъсвач за включване и изключване

• Поставете машината върху обработвания детайл с отметката за ножа върху началото на линията на рязане

• Проверете дали лазерната линия съвпада с линията на рязане, както е отбелязана върху обработвания детайл

• Следвайте “указания за работа с машината“, за да извършите рязането.

• След като завършите, изключете машината

7.6 Ключ за преместване на посоката на струята (Фиг. 5)

Плъзнете превключвателя за прехвърляне напред, за да промените посоката на струята напред, както е показано със стрелката на горната фиг.9, за да се предотврати покриването с прах от рязането на маркираната преди това върху детайла линия на рязане, която подпомага придвижването на инструмента напред по предварително маркираната линия.POWX0361 BG Copyright © 2022 VARO С т р а н и ц а | 7 www.varo.com

Рязане по права линия За рязане на мека стомана, неръждаема стомана и пластмаса. For clean cuts в дърво и шпертплат.

Рязане по малка орбита За рязане на мека стомана, алуминий и твърдо дърво.

Рязане по средна орбита За рязане на дърво и шперплат. За бързо рязане на алуминий и мека

III Рязане по голяма орбита За бързо рязане на дърво и шперплат. 8 ТЕХНИЧЕСКИ ДАННИ Номинално напрежение 230-240V Номинална честота 50Хц Номинална мощност 810Вт Скорост на въртене 0-3000min

Електронно управление на скоростта

Дълбочина на рязане стомана 8 мм Дълбочина на рязане дървесина 80мм Дълбочина на рязане пластмаса 80мм Тип на електромотора

Тип на свързване T и U-образно Бърза смяна на ножа

Превключвател за издухване на прах

Материал на основата

9 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 91 dB(A) Ниво на звуковата мощност LwA 102 dB(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A). aw (Вибрации): 4.3m/s² K = 1,5 m/s²POWX0361 BG Copyright © 2022 VARO С т р а н и ц а | 8 www.varo.com 10 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 11 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда. Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWX0361 BG Copyright © 2022 VARO С т р а н и ц а | 9 www.varo.com 12 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че Продукт: Прободен трион Марка : POWERplus Mодел: POWX0361 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими); 2011/65/EU 2006/42/EC 2014/30/EU Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими); EN62841-1 : 2015 EN62841-2-11 : 2016

EN61000-3-3 : 2013 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Philippe Vankerkhove Регулационни въпроси – мениджър по съответствията 10/11/2021, Lier - Belgium
