NÁVOD K OBSLUZE POWX07590 PowerPlus

• Prljavštinu odstranite četkom.

5.4 Používání elektrických nástrojů a péče o ně ......................................................... 5

6.1 Varování ohledně ochrany ..................................................................................... 6

6.2 Výstrahy pro řezací postupy .................................................................................. 6

6.3 Příčiny zpětného vrhu a související výstrahy ....................................................... 6

8.2 Připojte chránič před náklonem (obr. 2) ................................................................ 8

9.1 Zkontrolujte před spuštěním zařízení! ................................................................... 9

9.2.4 Ruční páka pro nastavení řezací výšky ................................................................... 10

9.3 Zarážky obrobku ................................................................................................... 10 9.3.1 Zarážka úhlu pokosu ............................................................................................... 10 9.3.2 Řezání na pokos (obr. 5) ......................................................................................... 10

9.3.3 Nastavení dorazové tyče paralelní zarážky ............................................................. 10

9.3.4 Paralelní zarážka .................................................................................................... 10

9.4 Nastavování řezací výšky (obr. 6) ........................................................................ 11

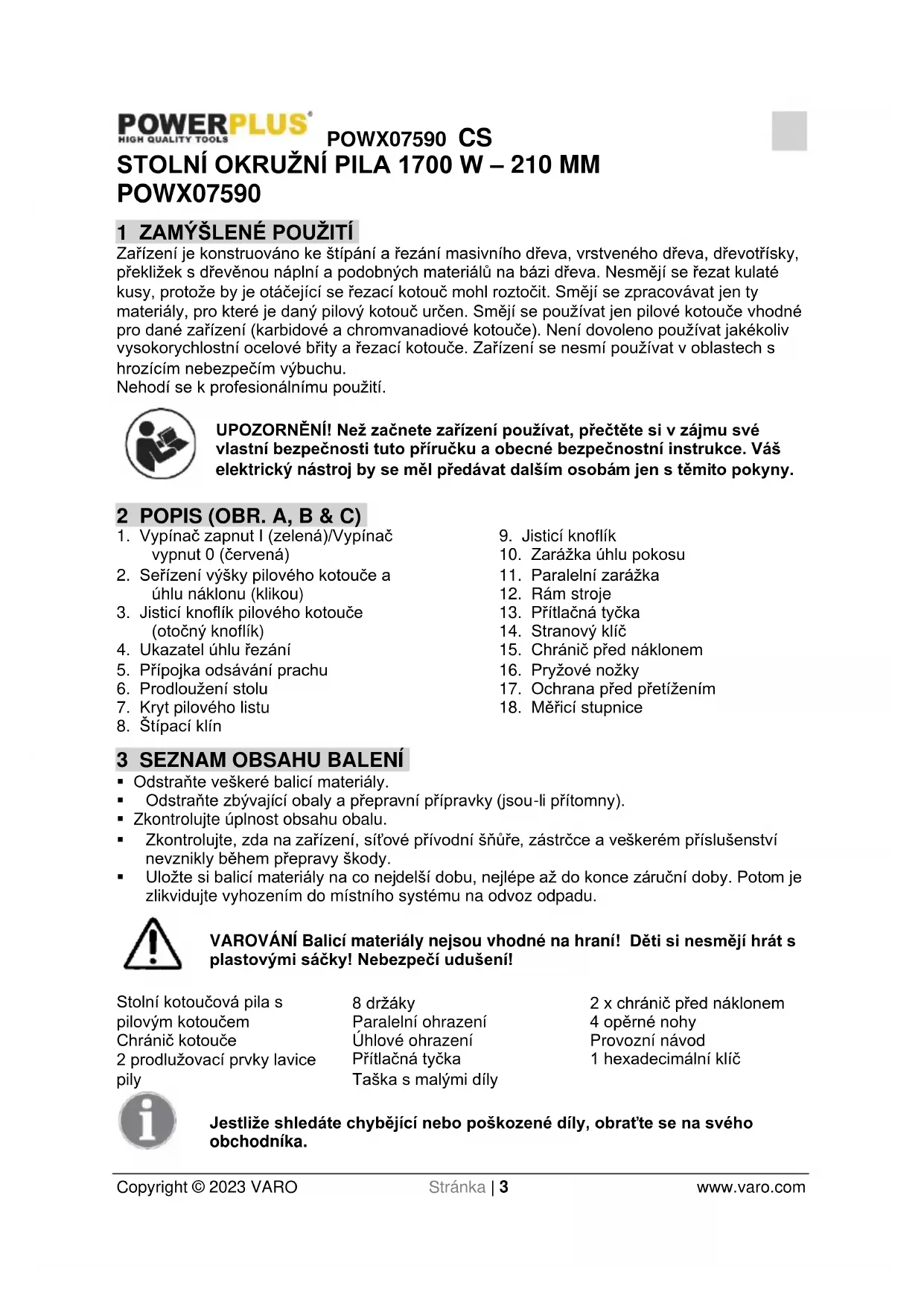

Zařízení je konstruováno ke štípání a řezání masivního dřeva, vrstveného dřeva, dřevotřísky, překližek s dřevěnou náplní a podobných materiálů na bázi dřeva. Nesmějí se řezat kulaté kusy, protože by je otáčející se řezací kotouč mohl roztočit. Smějí se zpracovávat jen ty materiály, pro které je daný pilový kotouč určen. Smějí se používat jen pilové kotouče vhodné pro dané zařízení (karbidové a chromvanadiové kotouče). Není dovoleno používat jakékoliv vysokorychlostní ocelové břity a řezací kotouče. Zařízení se nesmí používat v oblastech s hrozícím nebezpečím výbuchu. Nehodí se k profesionálnímu použití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR. A, B & C)

1. Vypínač zapnut I (zelená)/Vypínač

2. Seřízení výšky pilového kotouče a

úhlu náklonu (klikou)

3. Jisticí knoflík pilového kotouče

4. Ukazatel úhlu řezání

5. Přípojka odsávání prachu

6. Prodloužení stolu

7. Kryt pilového listu

10. Zarážka úhlu pokosu

11. Paralelní zarážka

15. Chránič před náklonem

17. Ochrana před přetížením

• Odstraňte veškeré balicí materiály.

• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

• Zkontrolujte úplnost obsahu obalu.

• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! Stolní kotoučová pila s pilovým kotoučem Chránič kotouče 2 prodlužovací prvky lavice pily 8 držáky Paralelní ohrazení Úhlové ohrazení Přítlačná tyčka Taška s malými díly 2 x chránič před náklonem 4 opěrné nohy Provozní návod 1 hexadecimální klíč Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka.POWX07590 CS Copyright © 2023 VARO Stránka | 4 www.varo.com 4 SYMBOLY V této příručce a/nebo na stroji se používají následující symboly:

Označuje riziko úrazu nebo poškození nástroje.

Před použitím si přečtěte návod.

V souladu se základními platnými bezpečnostními normami Evropských směrnic.

Držte ruce mimo dosah čepelí; nedotýkejte se čepelí při spouštění ani za provozu zařízení.

Noste chrániče sluchu.

V prašných podmínkách noste masku!

Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii.

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

• S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrýmiPOWX07590 CS Copyright © 2023 VARO Stránka | 5 www.varo.com hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.

• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

• Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

• Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován.

• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají.

• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.POWX07590 CS Copyright © 2023 VARO Stránka | 6 www.varo.com

• Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY

6.1 Varování ohledně ochrany

• Udržujte ochrany na místě Ochranné prvky musejí být funkční a řádně namontované.

• Vždy používejte chránič čepele štípačky pro každou prořezávací operaci.

• Ihned znovu připevněte ochranný systém po skončení operace (např. opakovaném provádění řezů), což vyžaduje sejmutí chrániče a rozevíracího klínu.

• Ujistěte se před zapnutím vypínače, že se kotouč pily nedotýká chrániče, rozevíracího klínu nebo obrobku.

• Nastavte rozevírací klín dle popisu v této příručce.

• Aby rozevírací klín fungoval, musí již zasahovat obrobek.

• Pro každý rozevírací klín použijte vhodný pilový kotouč.

6.2 Výstrahy pro řezací postupy

Nikdy neklaďte prsty nebo ruce do blízkosti nebo rovnoběžně s pilovým kotoučem.

• Nasuňte obrobek do pilového kotouče nebo řezače pouze proti směru otáčení.

• Nikdy nepoužívejte pokosník pro podávání obrobku při rozevírání a nepoužívejte podélný řezač jako délkový doraz při prořezávání pokosníkem.

• Při rozevírání vždy použijte podávací sílu obrobku mezi řezačem a pilovým kotoučem. Použijte postrkovací kolík, když je vzdálenost mezi řezačem a pilovým kotoučem menší než 50 mm.

• Používejte postrkovací kolík dodaný výrobcem nebo vyrobený v souladu s pokyny.

• Nikdy nepoužívejte poškozený nebo pořezaný postrkovací kolík.

• Neprovádějte žádnou operaci „z volné ruky“. Vždy použijte buď podélný řezač nebo pokosník, abyste nastavili polohu a vodítko obrobku.

• Nikdy nesahejte do okolí ani přes otočný pilový kotouč.

• Poskytněte podpůrný obrobek dozadu a/nebo do stran pilového stolu pro dlouhé nebo široké obrobky, aby byly zarovnané.

• Podávejte obrobek rovnoměrným tempem. Obrobek nikdy neohýbejte ani jím nekruťte. Dojde-li k ucpání, nástroj ihned vypněte, vytáhněte šňůru ze zásuvky a pak odstraňte ucpávací prvky (nečistoty).

• Neodstraňujte kousky odřezaného materiálu za chodu pily.

• Použijte pomocnou ohrádku dotýkající se vršku stolu při rozřezávání obrobků tloušťky menší než 2 mm.

6.3 Příčiny zpětného vrhu a související výstrahy

Zpětný vrh je náhlá reakce obrobku vyvolaná zaškrceným, vzpříčeným pilovým kotoučem nebo nerovnou linií řezu v obrobku s ohledem na pilový kotouč, nebo když se část obrobku zadrhne mezi pilovým kotoučem a podélným řezačem nebo jiným pevně upevněným předmětem. Nejčastěji v průběhu zpětného vrhu je obrobek zvednut se stolu zadní částí a vržen ve směru operátora. Zpětný vrh je výsledkem špatného používání nebo nesprávných provozních postupů a podmínek pily nebo nesprávných provozních postupů uvedených níže.

• Nikdy nestůjte přímo v linii pilového kotouče. Vždy si stoupejte na stejnou stranu pilového kotouče, kde je ohrádka.POWX07590 CS Copyright © 2023 VARO Stránka | 7 www.varo.com

• Nikdy nesahejte přes pilový kotouč nebo dozadu za něj, abyste potáhli obrobek nebo ho podepřeli.

• Nikdy nedržte a netlačte na obrobek, jenž se odřezává proti otáčejícímu se pilovému kotouči.

• Zarovnejte ohrádku tak, aby byla paralelní s pilovým kotoučem.

• Použijte pružinovou plošku pro vedení obrobku na stole a ohrazení při nepřerušovaných řezech, jako když řse něco řeže znovu.

• Dávejte maximální pozor při řezání do slepých oblastí propojených obrobků.

• Podporujte velké panely, aby se minimalizovalo riziko sevření pilového listu a zpětného vrhu.

• Používejte mimořádnou pozornost při řezání obrobku, který je zkroucený, propletený, zdeformovaný nebo nemá rovný okraj, aby mohl být veden pokosníkem nebo podél ohrádky.

• Nikdy neřezejte více než jeden obrobek uložený svisle či vodorovně.

• Při restartu pily s kotoučem v obrobku, vycentrujte pilový kotouč v roští tak, aby zuby pily nebyly zachyceny v materiálu.

• Udržujte pilové kotouče čisté, ostré a mějte jich dost. Nikdy nepoužívejte pokřivené pilové kotouče nebo pilové kotouče s popraskanými nebo polámanými zuby.

6.4 Výstraha k provoznímu postupu se stolovou pilou

• Vypněte stolní pilu a odpojte přívodní šňůru při vyjímání stolové vložky, výměně pilového kotouče nebo úpravách na rozvíracím klínu nebo chrániče pilového kotouče, když je stroj ponechán bez dozoru.

• Nikdy nenechávejte zapnutou pilu běžet bez dozoru. Vypněte ji a neodcházejte od stroje, dokud se zcela nezastaví.

• Umístěte řezací stůl v dobře osvětlené a rovné oblasti, kde udržíte dobrý postoj a rovnováhu. Mělo by to být v oblasti, jež poskytuje dostatečný prostor pro snadnou manipulaci s velikostí vašeho obrobku.

• Často čistěte a odstraňujte piliny zpod pilového stolu pomocí zařízení na sběr prachu.

• Pilový stůl musí být zabezpečen.

• Odstraňte nástroje, dřevěné odštěpky atd. se stolu, než se stolní pila zapne.

• Vždy používejte pilové kotouče o správné velikosti a tvaru (diamantové vůči kulatým) otvorů ve dřevě.

• Nikdy nepoužívejte poškozené nebo nesprávné montážní prostředky jako příruby, přírubové podložky, šrouby či matice.

• Nikdy na pilovém stole nestůjte, nepoužívejte jej jako stoličku k nakročení.

• Ujistěte se, že je pilový kotouč instalován tak, aby se otáčel ve správném směru. Na stolní pile nepoužívejte brusná kola, drátěné kartáče nebo abrazivní kotouče.

Štípací klín (8) zabraňuje tomu, aby byl obrobek zachycen stoupajícími zuby a mrštěn na pracovníka obsluhy. Štípací klín musí být za provozu vždy na místě.

7.2 Chránič pilového kotouče

Chránič pilového kotouče (7) chrání uživatele před náhodným kontaktem s pilovým kotoučem a před odletujícími třískami. Chránič pilového kotouče musí být za provozu vždy na místě.

Přítlačná tyčka (13) slouží jako prodloužení ruky a chrání uživatele před náhodným kontaktem s pilovým kotoučem. Přítlačnou tyčku je třeba použít, kdykoliv je mezera mezi zarážkou a pilovým kotoučem menší než 120 mm.POWX07590 CS Copyright © 2023 VARO Stránka | 8 www.varo.com

8 ROZBALENÍ A MONTÁŽ

Zařízení rozbalte a ujistěte se, že obsahuje veškeré díly. Spusťte pilový kotouč pod desku stolu (viz 8.4 Nastavování řezací výšky). Otočte pilový stůl vzhůru nohama. Poznámka: Jestliže některý z dílů chybí nebo je poškozen, obraťte se na prodejce.

Nejprve připojte levé a pravé prodloužení stolu ke stolní pile (bez držáků). Nasaďte základní rám a připevněte jej k pilovému stolu. Rám stroje (12) se skládá ze čtyř stolových noh s příčnými vzpěrami, které je nezbytně třeba namontovat. Požadované nástroje: 2 kombinované klíče.

• Připevněte čtyři stolové nohy k rohům pilového stolu. Všimněte si, že nohy vzadu musejí být nasazeny tak, aby byly otvory pro montáž mechanismu náklonu otočeny směrem k zadní části stroje.

• Nasaďte příčné výztuhy (A) dopředu a dozadu mezi nohy (12).

• Nasaďte příčné výztuhy (A) na boky mezi nohy (12). Každou příčnou výztuhu připevněte zevnitř ke každé noze stolu dvěma šrouby, podložkami a kontramaticemi.

• Nasaďte pryžové nožky (16) na opěrné nohy.

• Nakonec zarovnejte čtyři držáky s prodloužením stolu a nohami stolu. Držáky se upevňují prostrčením skrz otvory šroubů v krytu. Poznámka: Zařízení umisťujte jen na rovný neklouzavý povrch. Zařízení se nesmí kývat.

8.2 Připojte chránič před náklonem (obr. 2)

• Na nožičce (a) je matice (b), kterou je možné nastavit délku vysunutí. Najděte matice (b) a umístěte je do vhodné polohy na závitu. Namontujte nožičky do otvorů v podpěrách (c).

• Přiložte konec pomocné podpěry (c) na nohu (d), vložte do otvorů v podpěře, noze (d) a výztuze (e) dva šrouby, nasaďte na šrouby podložky, pružinové podložky a matice a obě matice dotáhněte. Poznámka: pomocné podpěry musí být namontovány na zadní straně stolu pily, aby bránily převržení při provozu.

8.3 Montáž paralelního ohrazení (obr. 3)

• Umístěte paralelní ohrádku (11) do požadované polohy na stole, vložte šrouby zamykacích knoflíků zámku (9) oběma konci (c) paralelní ohrádky skrze stůl a pak je spojte dohromady upínací deskou (b).

• K seřízení polohy ohrádky, povolte jisticí knoflíky (9) na obou koncích a sjeďte paralelní ohrádkou podél pracovního stolu. Jakmile je poloha seřízena, utáhněte upevňovací knoflíky a uzamkněte ohrádku na místě. Ujistěte se, že je ohrádka dokonale paralelní s pilovým kotoučem a důkladně zajištěna v místě tak, aby bylo zabráněno zpětnému vrhu. Nepoužívejte paralelní ohrádku, když řežete napříč vlákny (příčné řezání).POWX07590 CS Copyright © 2023 VARO Stránka | 9 www.varo.com

8.4 Montáž zarážky úhlu pokosu (obr. 4)

úhlu pokosu zarážka (10) být nasazena na připevňovací mechanismus s lupou pro nastavování stupňů podle výšky zarážky.

• Vložte desku zarážky (A) do otvorů mechanismu pro nastavení úhlu (B) společně s oběma stavěcími šrouby (C), posuňte do požadované polohy a stavěcí šrouby utáhněte. Vsuňte kluznou tyč (D) zarážky úhlu pokosu do požadované tyče na desce stolu. Pracovníci obsluhy, kteří jsou praváci, upřednostňují zasouvání zarážky úhlu pokosu do levé tyče na desce stolu.

8.5 Instalace krytu pilového kotouče

Nebezpečí úrazu! Pilový kotouč musí být nastaven na výšku alespoň 30 mm.

• Nejprve namontujte kliku (2).

• Uveďte kotouč do nejvyšší polohy.

• Umístěte kryt pilového kotouče na štípací klín (8) tak, aby šroub zabral v drážce. Poté připevněte křídlovou matici.

8.6 Montáž stojanu nástroje

• Nainstalujte pryžovou nožku (16) na každou nohu.

• Vložte vratové šrouby skrze nohy, skrze podpěry a potom do otvorů. Upevněte každý podložkou a šestihrannou maticí. Utáhněte matici.

• Nasaďte 2 držáky bránící pádu (15) šrouby, podložkami a maticemi a pevně je zajistěte. 9 PROVOZ Nebezpečí úrazu! V případě funkční závady ihned stiskněte červené tlačítko 0 na hlavním vypínači a odpojte zařízení od sítě.

9.1 Zkontrolujte před spuštěním zařízení!

Nebezpečí úrazu! Zařízení se smí uvést do provozu pouze v případě, že na něm nejsou žádné poruchy. Je-li nějaký díl vadný, musí se nejprve vyměnit a teprve potom se smí zařízení zase používat. Kontrola bezpečného provozního stavu zařízení:

• Zkontrolujte, že na zařízení nejsou viditelné závady.

• Zkontrolujte, že jsou veškeré součásti zařízení správně namontovány.

• Zkontrolujte, že jsou všechny bezpečnostní mechanismy funkční.

• Zkontrolujte, že se pilový kotouč volně otáčí.

• Zkontrolujte, zda je utažen stavěcí šroub pro nastavení úhlu náklonu.

9.2.1 Hlavní vypínač

• Zapnutí: Pila se zapíná stiskem zeleného tlačítka I na hlavním vypínači (1). Nežli začnete řezat, vyčkejte, dokud se pilový kotouč neroztočí maximální rychlostí.

• Vypnutí: Pila se vypíná stiskem červeného tlačítka 0 na hlavním vypínači (1).POWX07590 CS Copyright © 2023 VARO Stránka | 10 www.varo.com

9.2.2 Ochrana proti přetížení (17)

Stroj je vybaven ochranou proti přetížení (17). Před opětovným zapnutím nechte stroj vychládat po dobu alespoň 30 minut. Za tímto účelem nejprve stiskněte černé tlačítko vedle spínače, potom stiskněte zelené tlačítko (1) a restartujte stroj.

9.2.3 Stavěcí mechanimus úhlu náklonu

Pilový kotouč lze seřídit do jakéhokoliv úhlu mezi 0° a 45°. Povolte jisticí knoflík (3), stiskněte páčku (2) a otočte do požadovaného úhlu sklonu a utáhněte jisticí knoflík (3).

9.2.4 Ruční páka pro nastavení řezací výšky

Řezací výšku pilového kotouče je třeba seřídit podle výšky obrobku. Pilový kotouč musí být vždy nastaven o jeden zub kotouče výše než je obrobek. To můžete nastavit otočením ruční kličky doleva nebo doprava. Poznámka: Aby se využil celý interval nastavení až do 45°, je třeba odpovídajícím způsobem snížit řezací výšku.

9.3.1 Zarážka úhlu pokosu

Zarážku lze pro pokosové řezání seřídit na maximum 120 mm. Nebezpečí úrazu! Nezatlačujte zarážku (obr. 4, A) příliš daleko ve směru pilového kotouče. Mezera mezi zarážkou (obr. 4, A) a pilovým kotoučem by měla činit přibližně 2 cm.

9.3.2 Řezání na pokos (obr. 5)

• Vsuňte zarážku úhlu pokosu (10) do požadované tyče na desce stolu.

• Povolte stavěcí šroub (A), nastavte požadovaný úhel a potom stavěcí šroub znovu utáhněte.

• V případě potřeby posuňte desku zarážky (C) dozadu nebo dopředu. To provedete povolením stavěcích šroubů (B), posunutím desky zarážky (C) a opětným utažením stavěcích šroubů (B).

9.3.3 Nastavení dorazové tyče paralelní zarážky

Vodicí tyč zarážky lze odstranit a vrátit na místo po povolení obou křídlových matic: Horní hrana zarážky:

• Řezání vysokých obrobků. Dolní hrana zarážky:

• Řezání plochých obrobků.

• Je-li pilový kotouč pod úhlem.

9.3.4 Paralelní zarážka

Nepoužívejte současně paralelní stopku a pokosník!

• Šířka řezu se dociluje pohybem paralelní stopky (11) doprava nebo doleva.

• Stolní pila má měřicí stupnici (18) vpředu na přístroji. Míry ze stupnice přicházejí v metrických přírůstcích.POWX07590 CS Copyright © 2023 VARO Stránka | 11 www.varo.com

• K seřízení polohy paralelní stopky uvolněte jisticí knoflíky (9) a jeďte s ohrádkou podél pracovního stolu. Jakmile je pozice seřízena, utáhněte jisticí knoflíky a uzamkněte ohrádku na místě.

• Pro seřízení polohy ohrádky pomocí obrobku a měřicí stupnice (18):

i. Umístěte obrobek proti paralelní stopce na pilovém stole.

ii. Uvolněte jisticí knoflíky (9) k odemknutí paralelní stopky a

posuvu obrobku a paralelní stopky společně doprava nebo doleva, dokud se levá strana paralelní stopky nezarovná s požadovanou mírou na měřicí stupnici (18).

iii. Zajistěte ohrádku na místě otáčením jisticích knoflíků ve směru

otáčení hodinových ručiček.

9.4 Nastavování řezací výšky (obr. 6)

Nebezpečí úrazu! Otáčející se pilový kotouč může zachytit části těla nebo předměty umístěné v oblasti, kde se provádí seřizování! Řezací výšku seřizujte jen tehdy, když je pilový list v klidu!

• Řezací výšku seřiďte otáčením ruční kliky (A).

• Otáčení ruční kliky proti směru pohybu hodinových ručiček snižuje hloubku řezu. Otáčení ruční kliky ve směru pohybu hodinových ručiček zvyšuje hloubku řezu. Poznámka: K vyrovnání vůle v nastaveních řezací výšky vždy pilový kotouč zvedněte zdola do požadované polohy. Řezací výška je nastavena optimálně, když je pilový kotouč o zub výše než obrobek.

9.5 Nastavení úhlu pilového kotouče (obr. 7)

Nebezpečí úrazu! Otáčející se pilový kotouč může zachytit části těla nebo předměty umístěné v oblasti, kde se provádí seřizování! Řezací výšku seřizujte jen tehdy, když je pilový list v klidu!

• Uvolněte upevňovací šroub (3).

• Nastavte požadovaný úhel náklonu.

• Nastavený úhel náklonu lze odečíst na stupnici (4).

• Utáhněte upevňovací šroub (3). Poznámky: Aby se využil celý interval nastavení až do 45°, je třeba odpovídajícím způsobem snížit řezací výšku.

Nebezpečí úrazu! Přítlačnou tyčku je třeba použít, kdykoliv je mezera mezi paralelní zarážkou a pilovým kotoučem menší než 120 mm. Nebezpečí úrazu! Vždy přidržujte procházející obrobek, ne část obrobku, která se odřezává.POWX07590 CS Copyright © 2023 VARO Stránka | 12 www.varo.com Poškození stroje. Pečlivě zkontrolujte dřevo, s nímž budete pracovat. Cizí předměty, jakými jsou hřebíky, šrouby a jiné podobné, mohou zařízení vážně poškodit.

• Nastavte požadovanou mezeru mezi paralelní zarážkou a pilovým kotoučem.

• Nastavte požadovaný úhel zarážky úhlu pokosu.

• Nastavte řezací výšku pilového kotouče.

• Nastavte požadovaný úhel náklonu pilového kotouče.

• Umístěte obrobek na dotyk s se zarážkou úhlu pokosu.

• Zapněte stolní okružní pilu stiskem zeleného tlačítka I na hlavním vypínači (1).

• Přitlačujte obrobek rovnoměrně dozadu a jedním tahem proveďte řez. Ujistěte se, že pila není přetížena.

• Nebudete-li ihned pracovat, vypněte zařízení stiskem červeného tlačítka 0 na hlavním vypínači (1).

9.7 Přípojka odsávání prachu

Přípojka odsávání prachu (5) je umístěna vzadu na pile. Systém shromažďování prachu lze připojit k tomuto portu, aby se tak pomohlo odběru pilin z pracovní oblasti.

10.1 Přehled čištění a údržby

Před každým použitím Co? Jak? Zkontrolujte pilový kotouč a ujistěte se, že je upevněn a na správném místě. Výměna pilového kotouče. Zkontrolujte skříň chrániče pilového kotouče, zda v ní nejsou třísky a piliny; v případě potřeby třísky a piliny odstraňte. Použijte k vyfoukání třísek / prachu tlakový vzduch nebo použijte kartáč. Zkontrolujte, že je mezera mezi pilovým kotoučem a štípacím klínem nastavena v rozmezí 3 až 5 mm; v případě potřeby ji opravte. Seřiďte štípací klín. Zkontrolujte spojovací kabel, zda nevykazuje známky poškození. Proveďte vizuální kontrolu a v případě potřeby zadejte výměnu kabelu elektrikáři. Pravidelně a podle provozních podmínek Co? Jak? Šroubové spoje. Zkontrolujte všechny šroubové spoje a v případě potřeby je dotáhněte. Vyčistěte větrací štěrbiny motoru, abyste z nich odstranili prach. Odstraňte třísky a prach vysavačem enbo kartáčem.

10.2 Čištění zařízení

nebezpečí zasažení elektrickým proudem! Nepostřikujte vodou ani nevystavujte působení vody. Při čištění nikdy nepoužívejte čisticí prostředky nebo rozpouštědla. Mohou zařízení neopravitelně poškodit. Chemikálie mohou naleptat plastové díly. Pečlivé zacházení a pravidelné čištění zajistí, že zařízení zůstane dlouho provozuschopné a výkonné.

• Nečistoty odstraňujte kartáčem.POWX07590 CS Copyright © 2023 VARO Stránka | 13 www.varo.com

• Nástroj otírejte vlhkým hadrem.

• Větrací štěrbiny udržujte čisté a bez prachu.

10.3 Údržba zařízení

Nebezpečí úrazu! Před výkonem libovolné údržby se ujistěte o tom, že je zařízení odpojeno od sítě (odpojte přívod elektřiny). Nebezpečí úrazu! Krátce po řezání může být pilový kotouč velmi horký. Nechte horký kotouč vychladnout. Nikdy nečistěte horký pilový kotouč hořlavou kapalinou. I stojící pilový kotouč může způsobit úraz! Při výměně pilového kotouče používejte rukavice.

10.3.1 Montáž a výměna pilového listu (obr. 8)

Pozor! Odpojte od zdroje napájení. Pozor! Ujistěte se, že je kryt pily dobře osvětlen.

• Odstraňte šroub (24) z přední části stolové vložky.

• Vyjměte vložku stolu.

• Uchopte kliku a otáčejte jí doleva, aby pilový kotouč vystoupal co nejvýše.

• Použijte klíč (14) k odebrání šroubu na pilovém kotouči a vyměňte kotouč za vhodnou náhradu. Sledujte směr provozu! Viz šipku na pilovém kotouči. Zuby musejí ukazovat k hlavnímu vypínači (1).

10.3.2 Nastavení štípacího klínu (obr. 9)

Mezera mezi vnějším okrajem pilového kotouče a štípacím klínem (8) musí být mezi třemi a osmi milimetry.

• Uveďte pilový kotouč do polohy 0° a utáhněte.

• Uveďte pilový kotouč do horní polohy.

• Odeberte chránič pilového kotouče.

• Odeberte desku stolu.

• Mírně povolujte šroub (A) vhodným kombinačním klíčem, dokud se štípací klín (8) neuvolní (šroub nevyjímejte).

• Štípací klín nastavte níže nebo výše posouváním nahoru nebo dolů v dlouhém otvoru.

• Všechny demontované díly namotujte zpět v opačném pořadí.

Nebezpečí úrazu! Zařízení skladujte tak, aby ho nemohly spustit neoprávněné osoby. Zabezpečte, aby se o uskladněné zařízení nemohl nikdo zranit. Riziko poškození stroje! Neskladujte bez ochrany ve vlhkém prostředí.POWX07590 CS Copyright © 2023 VARO Stránka | 14 www.varo.com 12 TECHNICKÉ ÚDAJE Jmenovité napětí 220-240 V Jmenovitý kmitočet 50 Hz Jmenovitý příkon S1:1400 W S6 25% 1700 W Hmotnost 17,75 kg Třída krytí

Stupeň krytí IP20 Otáčky při chodu naprázdno 4800 min–1 Průměr pilového kotouče (vnější) 21 cm Otvor pilového kotouče (vnitřní) 30 mm Tloušťka pilového kotouče 2,4 mm Počet zubů 24 zubů Max. řezací hloubka při 90° 70 mm Max. řezací hloubka při 45° 45 mm Rozměr stolu 500 x 445 mm Výška stolu (+ stojanu) 780 mm Přípojka pro odsavač prachu Ø 35 mm Prodloužení stolu vlevo/vpravo 500 x 70 mm 13 HLUČNOST Hodnoty hlukových emisí se měří podle příslušné normy. (K=3) Úroveň akustického tlaku LpA 88 dB(A) Úroveň akustického výkonu LwA 101 dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu. 14 ZÁRUKA

• V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 nebo 36 měsíců platná od data jeho zakoupení prvním uživatelem.

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.

• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.

• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.

• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používáníPOWX07590 CS Copyright © 2023 VARO Stránka | 15 www.varo.com (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.

• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

15 ŽIVOTNÍ PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použité elektrické výrobky by neměly být zahrnuty do domácího odpadu. Odevzdejte je k recyklaci do adekvátních sběrných středisek. Další informace vám sdělí místní správa nebo prodejce.

16 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení: Stolní okružní pila Značka: POWERplus Číslo položky: POWX07590 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU Evropske harmonizované normy (Včetně, nastanou-li, jejich Změň doplňků Až dělat dat podpisu): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-11 : 2000 Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti, Philippe Vankerkhove Regulativní postupy - Manažer pro dohled nad řádným jednáním 27/09/2022, Lier - BelgiumPOWX07590 SK Copyright © 2023 VARO Strana | 1 www.varo.com

1. Zapínač I (zelená)/Vypínač 0

7. Chránič pílového listu

10. Zarážka pokosového uhla

11. Paralelná zarážka

15. Chránič proti preklopeniu

17. Ochrana pred preťažením

Pred použitím si prečítajte návod.

Používajte ochranu očí.

Noste chrániče sluchu.

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

• Neodstraňujte odrezky materiálu, kým je píla spustená.

• Gumené podnožky (16) zatlačte na oporné nožičky.

8.4 Montáž zarážky pokosového uhla (obr. 4)

8.6 Montáž stojana na nástroje

9.2.1 Hlavný vypínač

• Zapnutie: Stlačenie zeleného tlačidla I na hlavnom vypínači (1) zapne pílu. Pred spustením píly počkajte, kým kotúč nedosiahne plnú rýchlosť.

• Vypnutie: Stlačenie červeného tlačidla 0 na hlavnom vypínači (1) vypne pílu.

9.3.1 Zarážka pokosového uhla

• Zarážku pokosového uhla (10) zatlačte do požadovanej tyče povrchu stola.

iii. Uzamknite vodiaci prvok na mieste otočením zamykacích

• Nečistoty odstráňte kefkou.

10.3 Údržba jednotky

• Uhol pílového listu nastavte na 0° a utiahnite.

• Pílový list zaveďte do hornej polohy.

• Odoberte chránič pílového listu.
