ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX07590 PowerPlus

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων ........................... 6

5.5 Σέρβις ...................................................................................................................... 6 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ............................................ 6

6.1 Προειδοποιήσεις σχετικά με τα προστατευτικά ..................................................... 6

6.2 Προειδοποιήσεις διαδικασιών κοπής .................................................................... 7

6.3 Αιτίες επιστροφής και σχετικές προειδοποιήσεις ................................................. 7

6.4 Προειδοποιήσεις διαδικασίας λειτουργίας δισκοπρίονου ................................... 8

8.2 Σύνδεση του προστατευτικού κλίσης (Εικ. 2) ........................................................ 9

8.3 Τοποθέτηση του παράλληλου οδηγού (Εικ. 3) ...................................................... 9

8.4 Τοποθέτηση του οδηγού φαλτσογωνιάς (Εικ. 4) ................................................. 10

8.5 Συναρμολόγηση του προστατευτικού πριονόλαμας ........................................... 10

8.6 Στερέωση του στηρίγματος εργαλείων ................................................................ 10

9 ΛΕΙΤΟΥΡΓΙΑ.................................................................................. 10

9.1 Ελέγχετε πριν ξεκινήσετε μηχάνημα! ................................................................... 10

9.2 Λειτουργικά στοιχεία ............................................................................................. 11 9.2.1 Διακόπτης ON/OFF ................................................................................................. 11 9.2.2 Προστασία υπερφόρτωσης (17) .............................................................................. 11POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 2 www.varo.com

9.2.3 Ρύθμιση του μηχανισμού για τη γωνία κλίσης .......................................................... 11

9.2.4 Χρήση της μανιβέλας για τη ρύθμιση του ύψους κοπής ........................................... 11

9.3 Οδηγοί για την επεξεργασία των υλικών ............................................................. 11

9.3.1 Οδηγός φαλτσογωνιάς ............................................................................................ 11 9.3.2 Φαλτσοκοπές (Εικ. 5) .............................................................................................. 11

9.3.3 Ρύθμιση της ράγας-αναστολέα του παράλληλου οδηγού ......................................... 12

9.5 Ρύθμιση της γωνίας της πριονόλαμας (Εικ. 7) .................................................... 13

9.6 Πριόνισμα .............................................................................................................. 13

9.7 Υποδοχή συστήματος εξαγωγής σκόνης ............................................................ 13

10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ................................................. 14

10.1 Καθαρισμός και συντήρηση ................................................................................. 14

10.2 Καθαρισμός του μηχανήματος ............................................................................. 14

10.3 Συντήρηση του μηχανήματος ............................................................................... 14

10.3.1 Τοποθέτηση και αλλαγή της πριονόλαμας (Εικ. 8) .............................................. 15

10.3.2 Ρύθμιση της σφήνας σχισίματος (Εικ. 9) ............................................................. 15

• 11 ΑΠΟΘΗΚΕΥΣΗ, ΜΕΤΑΦΟΡΑ p. 15
• 11.1 Αποθήκευση p. 15
• 12 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ p. 16
• 13 ΘΟΡΥΒΟΣ p. 16
• 14 ΕΓΓΥΗΣΗ p. 17
• 15 ΠΕΡΙΒΑΛΛΟΝ p. 17
• 16 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 3 www.varo.com ΔΙΣΚΟΠΡΙΟΝΟ ΠΑΓΚΟΥ 1700 W – 210 MM POWX07590 1 ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Το μηχάνημα αυτό προορίζεται για σχίσιμο και εγκάρσια κοπή στερεού ξύλου, επικολλητού ξύλου, νοβοπάν, κόντρα πλακέ και παρόμοιων ξύλινων υλικών. Δεν πρέπει να πριονίζετε στρογγυλά κομμάτια ξύλου, γιατί η περιστρεφόμενη πριονόλαμα μπορεί να τα κάνει να κυλήσουν. Με αυτό το μηχάνημα πρέπει να κατεργάζεστε μόνο υλικά για τα οποία έχει σχεδιαστεί η συγκεκριμένη πριονόλαμα. Πρέπει να χρησιμοποιείτε μόνο πριονόλαμες κατάλληλες για αυτό το μηχάνημα (λεπίδες καρβιδίου και χρωμιοβαναδιούχου χάλυβα). Δεν επιτρέπεται η χρήση λεπίδων από ατσάλι υψηλής ταχύτητας και τροχών κοπής οποιουδήποτε είδους. Το μηχάνημα δεν πρέπει να χρησιμοποιείται σε περιοχές όπου υπάρχει κίνδυνος p. 18

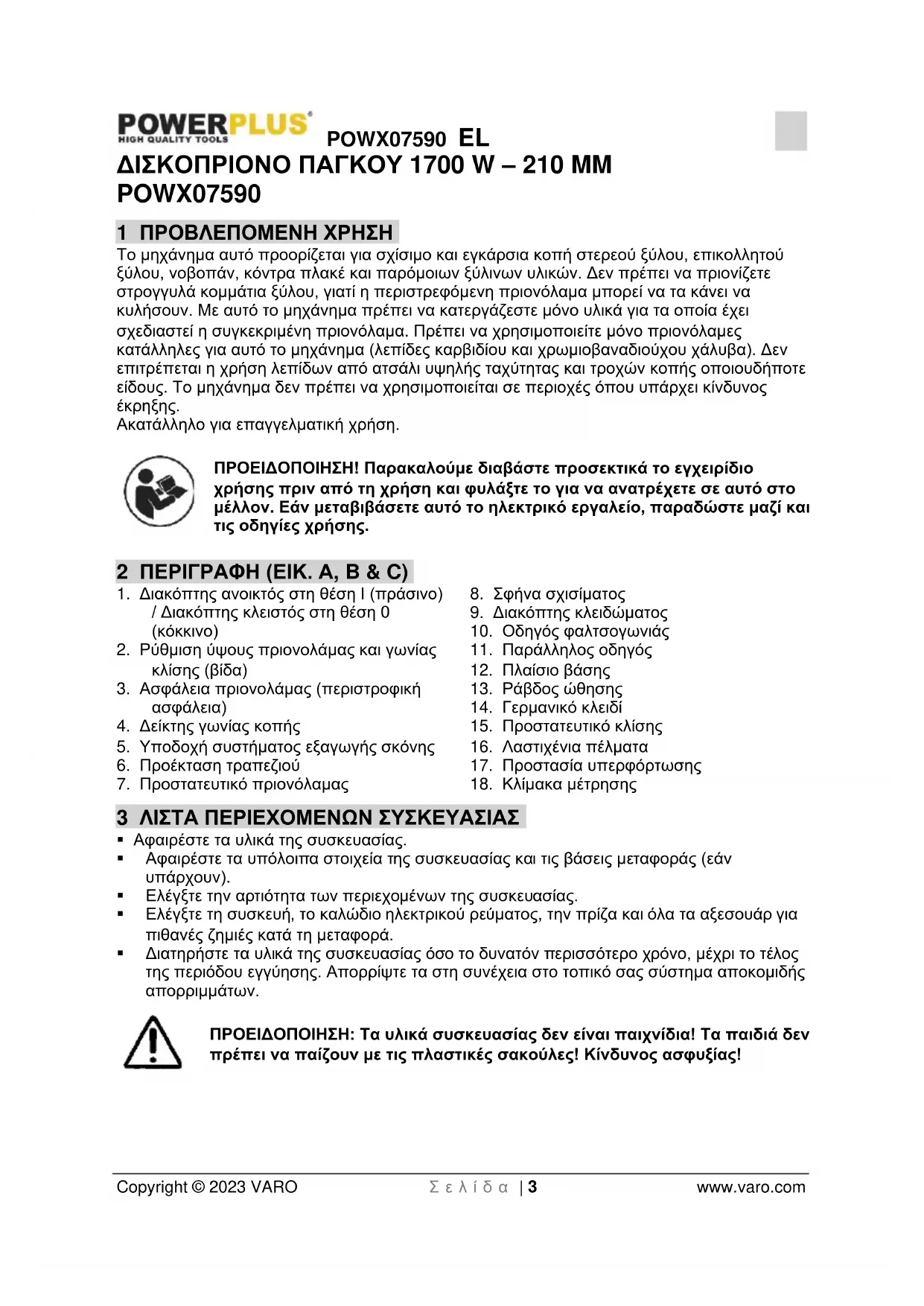

Ακατάλληλο για επαγγελματική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν από τη χρήση και φυλάξτε το για να ανατρέχετε σε αυτό στο μέλλον. Εάν μεταβιβάσετε αυτό το ηλεκτρικό εργαλείο, παραδώστε μαζί και τις οδηγίες χρήσης. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. A, B & C)

1. Διακόπτης ανοικτός στη θέση I (πράσινο)

/ Διακόπτης κλειστός στη θέση 0

2. Ρύθμιση ύψους πριονολάμας και γωνίας

3. Ασφάλεια πριονολάμας (περιστροφική

4. Δείκτης γωνίας κοπής

5. Υποδοχή συστήματος εξαγωγής σκόνης

6. Προέκταση τραπεζιού

7. Προστατευτικό πριονόλαμας

9. Διακόπτης κλειδώματος

10. Οδηγός φαλτσογωνιάς

11. Παράλληλος οδηγός

14. Γερμανικό κλειδί

15. Προστατευτικό κλίσης

16. Λαστιχένια πέλματα

17. Προστασία υπερφόρτωσης

18. Κλίμακα μέτρησης

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε τα υλικά της συσκευασίας.

• Αφαιρέστε τα υπόλοιπα στοιχεία της συσκευασίας και τις βάσεις μεταφοράς (εάν

• Ελέγξτε την αρτιότητα των περιεχομένων της συσκευασίας.

• Ελέγξτε τη συσκευή, το καλώδιο ηλεκτρικού ρεύματος, την πρίζα και όλα τα αξεσουάρ για πιθανές ζημιές κατά τη μεταφορά.

• Διατηρήστε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα στη συνέχεια στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Κίνδυνος ασφυξίας!POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 4 www.varo.com Δισκοπρίονο πάγκου με πριονόλαμα Προστατευτικό λεπίδας 2 προεκτάσεις πάγκου

8 βραχίονες Παράλληλος οδηγός Οδηγός γωνίας Ράβδος ώθησης Σάκος με μικρά εξαρτήματα 2 x προστατευτικό κλίσης 4 πόδια στήριξης Οδηγίες χρήσης 1 εξαγωνικό κλειδί Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας. 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και το εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

Σημαίνει κίνδυνο τραυματισμού ή ζημιάς στο

Διαβάστε το εγχειρίδιο πριν τη

Συμμορφώνεται προς τις απαιτήσεις βασικών προτύπων ασφαλείας των εν ισχύει Ευρωπαϊκών Οδηγιών.

Χρησιμοποιείτε αντιθορυβική

Φοράτε προστατευτικά για τα

Έχετε τα χέρια σας μακριά από τις λεπίδες. Μην αγγίζετε τις λεπίδες όταν ξεκινάτε ή χειρίζεστε το μηχάνημα.

Φοράτε μάσκα όταν υπάρχει

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο

5 ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορούν να αποτελέσουν αιτία ηλεκτροπληξίας, φωτιάς ή/και σοβαρών τραυματισμών. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με τροφοδοσία ρεύματος (με καλώδιο τροφοδοσίας) ή με μπαταρία (ασύρματα).

• Διατηρείτε το χώρο εργασίας σας καθαρό και τακτοποιημένο. Η αταξία και ο ελλιπής φωτισμός στο χώρο εργασίας μπορούν να προκαλέσουν ατυχήματα.

• Μην εργάζεστε με τη συσκευή σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύκαυστα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν κύματασπινθήρες, τα οποίαπου μπορούν να οδηγήσουν σε ανάφλεξη της σκόνης ή των

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Σε περίπτωση που αποσπαστεί η προσοχή σας, ενδέχεται να χάσετε τον έλεγχο της συσκευής.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 5 www.varo.com

5.2 Ηλεκτρική ασφάλεια

Να ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλάκα χαρακτηριστικών.

• Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία της συσκευής θα πρέπει να γίνει από σύστημα παραμένοντος ρεύματος (RCD). Η χρήση ενός συστήματος RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Να προσέχετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χειρίζεστε τη συσκευή, εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης της συσκευής, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Να χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό και να φοράτε πάντα προστατευτικά γυαλιά. Η χρήση ατομικού προστατευτικού εξοπλισμού, όπως αναπνευστική μάσκα, παπούτσια με αντιολισθητικές σόλες, κράνος ή ωτασπίδες, ανάλογα με τον τύπο και την εφαρμογή του ηλεκτρικού εργαλείου, ελαττώνει τον κίνδυνο τραυματισμών.

• Αποτρέπετε το ενδεχόμενο τυχαίας ενεργοποίησης της συσκευής. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση OFF (0), πριν συνδέσετε το φις στην πρίζα. Εάν, κατά τη μεταφορά της συσκευής, έχετε το δάχτυλό σας πάνω στο διακόπτη ή η συσκευή είναι ενεργοποιημένη όταν συνδεθεί στην πρίζα, μπορεί να προκληθεί ατύχημα.

• Πριν θέσετε σε λειτουργία τη συσκευή, απομακρύνετε τα ασφαλιστικά και ρυθμιστικά εργαλεία. Ένα εργαλείο ή κλειδί ασφάλισης, το οποίο βρίσκεται σε ένα περιστρεφόμενο εξάρτημα της συσκευής, μπορεί να οδηγήσει σε τραυματισμό.

• Μην υπερεκτιμάτε τις δυνατότητές σας. Πατάτε σταθερά κάτω και διατηρείτε πάντα την ισορροπία σας. Έτσι θα μπορείτε να ελέγχετε καλύτερα τη συσκευή, σε περίπτωση μη αναμενόμενης κατάστασης.

• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν σε κινούμενα μέρη. Υπάρχει κίνδυνος για τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά, να πιαστούν στα κινούμενα μέρη.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 6 www.varo.com

• Εάν υπάρχει τοποθετημένη διάταξη αναρρόφησης ή συλλογής της σκόνης, βεβαιωθείτε ότι αυτή είναι συνδεδεμένη και ότι χρησιμοποιείται σωστά. Η χρήση τέτοιων διατάξεων μειώνει τον κίνδυνο που προκαλείται από την σκόνη.

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων

• Μην ασκείτε υπερβολικό φορτίο στη συσκευή. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο ανάλογα με την εργασία σας. Χρησιμοποιώντας το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια, στην καθορισμένη περιοχή απόδοσης.

• Μη χρησιμοποιείτε ηλεκτρικά εργαλεία των οποίων ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείοπου δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί από το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν πραγματοποιήσετε ρυθμίσεις, πριν αλλάξετε αξεσουάρ ή αποθέσετε τη συσκευή, αποσυνδέσετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα αποτρέπουν την τυχαία έναρξη ενεργοποίηση της συσκευής.

• Φυλάσσετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε, σε χώρους στους οποίους δεν έχουν πρόσβαση παιδιά. Μην επιτρέπετε τη χρήση της συσκευής από άτομα που δεν είναι εξοικειωμένα με αυτήν ή που δεν έχουν διαβάσει τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

• Φροντίζετε τη συσκευή με προσοχή. Ελέγχετε εάν τα κινούμενα μέρη λειτουργούν χωρίς πρόβλημα και δεν μπλοκάρονται, εάν υπάρχουν εξαρτήματα σπασμένα ή με ζημιές, τα οποία επηρεάζουν τη λειτουργία της συσκευής. Φροντίστε για την επισκευή τυχόν εξαρτημάτων που έχουν υποστεί ζημιά, πριν χρησιμοποιήσετε τη συσκευή. Η ελλιπής συντήρηση ηλεκτρικών εργαλείων αποτελεί αιτία για πολλά ατυχήματα.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Εάν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, μπλοκάρονται λιγότερο και λειτουργούν πιο εύκολα.

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, αξεσουάρ, ένθετα εξαρτήματα, κλπ. σύμφωνα με τις παρούσες οδηγίες και σύμφωνα με τις προδιαγραφές αυτού του ειδικού τύπου συσκευής. Θα πρέπει να λαμβάνετε υπόψη τις συνθήκες εργασίας και την εκτελούμενη ενέργεια. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό, εκτός του προοριζόμενου, μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Φροντίστε ώστε η συσκευή σας να επισκευάζεται μόνο από εξειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι θα διασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας της συσκευής. 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

6.1 Προειδοποιήσεις σχετικά με τα προστατευτικά

• Κρατήστε τα προστατευτικά στην θέση τους. Τα προστατευτικά θα πρέπει να διατηρούνται σε καλή κατάσταση και να είναι καλά στερεωμένα.

• Πάντα να χρησιμοποιείτε προστατευτικό πριονολάμας και μαχαιριού σχισίματος σε κάθε εργασία κοπής.

• Αμέσως επανεγκαταστήστε το σύστημα προστασίας μετά την ολοκλήρωση μιας λειτουργίας (όπως κοπές επανασχισίματος), πράγμα που απαιτεί την αφαίρεση του προστατευτικού του μαχαιριού σχισίματος.

• Πριν ανοίξετε το διακόπτη λειτουργίας, βεβαιωθείτε ότι η πριονολάμα δεν έρχεται σε επαφή με το προστατευτικό, το μαχαίρι σχισίματος ή το τεμάχιο εργασίας.

• Ρυθμίστε το μαχαίρι σχισίματος όπως περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

• Για να λειτουργεί σωστά το μαχαίρι σχισίματος, θα πρέπει να βρίσκεται εντός του τεμαχίου

• Χρησιμοποιήστε τη σωστή πριονολάμα για το μαχαίρι σχισίματος.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 7 www.varo.com

6.2 Προειδοποιήσεις διαδικασιών κοπής

Ποτέ μην τοποθετείτε τα δάχτυλά σας ή τα χέρια σας κοντά ή στην ευθεία με την πριονολάμα.

• Τοποθετήστε το τεμάχιο εργασίας μέσα στην πριονολάμα ή τον κόπτη μόνο κατά την κατεύθυνση περιστροφής.

• Ποτέ μην χρησιμοποιείτε το μετρητή φαλτσογωνιάς για να ωθείτε το τεμάχιο εργασίας κατά το σχίσιμο και μην χρησιμοποιείτε τον φράκτη σχισίματος ως οδηγό μήκους όταν κάνετε εγκάρσια κοπή με το μετρητή φαλτσογωνιάς.

• Κατά το σχίσιμο, εφαρμόστε πάντα τη δύναμη τροφοδοσίας του τεμαχίου μεταξύ του φράκτη και της πριονολάμας. Χρησιμοποιήστε μια ράβδο ώθησης όταν η απόσταση μεταξύ του φράκτη και της πριονολάμας είναι μικρότερη από 150 χιλιοστά και χρησιμοποιήστε ένα μπλοκ ώθησης όταν η απόσταση αυτή είναι μικρότερη από 50

• Χρησιμοποιείτε μόνο τη ράβδο ώθησης που παρέχεται από τον κατασκευαστή ή κατασκευάζεται σύμφωνα με τις οδηγίες.

• Ποτέ μην χρησιμοποιείτε ράβδο που έχει υποστεί ζημιά ή έχει κοπεί.

• Μην εκτελέσετε καμία εργασία με ελεύθερο χέρι. Χρησιμοποιείτε πάντα είτε τον φράκτη σχισίματος είτε το μετρητή φαλτσογωνιάς για να τοποθετήσετε και να καθοδηγήσετε το τεμάχιο εργασίας.

• Ποτέ μην απλώνετε χέρια γύρω ή πάνω από περιστρεφόμενη πριονολάμα.

• Τοποθετείτε βοηθητικό υποστήριγμα προς τα πίσω και / ή στις πλευρές του δισκοπρίονου πάγκου για μεγάλα και / ή μεγάλα τεμάχια προκειμένου να τα διατηρήσετε σε ίσια θέση.

• Ωθείστε το κομμάτι εργασίας με σταθερό ρυθμό. Μη λυγίζετε και μην στρίβετε το τεμάχιο εργασίας. Εάν παρουσιαστεί εμπλοκή, απενεργοποιήστε αμέσως το εργαλείο, αποσυνδέστε το και, στη συνέχεια, αφαιρέστε το αντικείμενο εμπλοκής.

• Μην αφαιρείτε κομμένα τεμάχια ενώ το πριόνι λειτουργεί.

• Χρησιμοποιήστε ένα βοηθητικό φράκτη σε επαφή με το πάνω μέρος του τραπεζιού όταν σχίζετε τεμάχια εργασίας πάχους μικρότερου από 2 χιλ.

6.3 Αιτίες επιστροφής και σχετικές προειδοποιήσεις

Η επιστροφή είναι μια ξαφνική αντίδραση του τεμαχίου εργασίας λόγω μπλοκαρισμένου πριονιού ή λανθασμένης γραμμής κοπής στο τεμάχιο εργασίας σε σχέση με την πριονολάμα ή όταν ένα μέρος του τεμαχίου εργασίας παγιδεύεται μεταξύ της πριονολάμας και του φράκτη σχισίματος ή άλλου σταθερού αντικειμένου. Πιο συχνά, κατά την επιστροφή το τεμάχιο εργασίας ανασηκώνεται από το τραπέζι από το πίσω μέρος της πριονολάμας και εκτοξεύεται προς τον χειριστή. Η επιστροφή είναι αποτέλεσμα κακής χρήσης του πριονιού και/ή λανθασμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις που αναφέρονται στη συνέχεια.

• Ποτέ μην στέκεστε στην ίδια ευθεία με την πριονολάμα. Τοποθετείτε πάντα το σώμα σας στην ίδια πλευρά με τον φράκτη της πριονολάμας.

• Ποτέ μην απλώνετε χέρια από πάνω ή πίσω από την πριονολάμα για να τραβήξετε ή να στηρίξετε το τεμάχιο εργασίας.

• Ποτέ μην κρατάτε και μην πιέζετε το αποκοπτόμενο τεμάχιο εργασίας πάνω προς την περιστρεφόμενη πριονολάμα.

• Ευθυγραμμίστε τον φράκτη παράλληλα με την πριονολάμα.

• Χρησιμοποιήστε ένα πτερύγιο για να καθοδηγήσετε το τεμάχιο προς το τραπέζι και το φράκτη όταν εκτελείτε μη εγκάρσιες κοπές όπως επανασχισίματα.

• Δείξτε ιδιαίτερη προσοχή όταν εκτελείτε κοπή σε τυφλές περιοχές συναρμολογημένων τεμαχίων εργασίας.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 8 www.varo.com

• Υποστηρίξτε τυχόν μεγάλες πλάκες ώστε να ελαχιστοποιηθεί ο κίνδυνος μπλοκαρίσματος και επιστροφής της πριονολάμας.

• Προσέξτε ιδιαίτερα όταν κόβετε ένα τεμάχιο που είναι συστραμμένο, με κόμπους, στρεβλωμένο ή δεν έχει ευθύγραμμο άκρο για να το οδηγήσει με τη βοήθεια του μετρητή φαλτσογωνιάς ή κατά μήκος του φράκτη.

• Ποτέ μην κόβετε περισσότερα από ένα κομμάτια εργασίας, στοιβαγμένα κάθετα ή

• Κατά την επανεκκίνηση του πριονιού με την πριονολάμα μέσα στο τεμάχιο εργασίας, κεντράρετε την πριονολάμα στο κέλυφος, έτσι ώστε τα δόντια του πριονιού να μην σφηνώνουν στο υλικό.

• Διατηρείστε τις πριονολάμες καθαρές, αιχμηρές και σε επαρκή αριθμό. Ποτέ μην χρησιμοποιείτε στραβές πριονολάμες ή πριονολάμες με ραγισμένα ή σπασμένα δόντια.

6.4 Προειδοποιήσεις διαδικασίας λειτουργίας δισκοπρίονου

• Απενεργοποιήστε το δισκοπρίονο πάγκου και αποσυνδέστε το καλώδιο ρεύματος όταν αφαιρείτε το ένθετο του τραπεζιού, αλλάζετε πριονολάμα ή ρυθμίζετε το προστατευτικό πριονολάμας ή μαχαιριού και όταν το εργαλείο παραμένει χωρίς επίβλεψη.

• Μην αφήνετε το δισκοπρίονο πάγκου να λειτουργεί χωρίς επιτήρηση. Απενεργοποιήστε το και μην αφήσετε το εργαλείο μέχρι να σταματήσει τελείως.

• Τοποθετήστε το δισκοπρίονο πάγκου σε καλά φωτισμένη και επίπεδη θέση, όπου μπορείτε να διασφαλίσετε σταθερότητα και σωστή τοποθέτηση. Το εργαλείο θα πρέπει να εγκατασταθεί σε θέση που παρέχει αρκετό χώρο για εύκολο χειρισμό ανάλογα με το μέγεθος του τεμαχίου εργασίας σας.

• Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.

• Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.

• Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.

• Χρησιμοποιείτε πάντοτε πριονολάμες με σωστό μέγεθος και σχήμα (ρομβοειδείς ή στρογγυλές) οπών κορμού.

• Ποτέ μην χρησιμοποιείτε φθαρμένα ή ακατάλληλα μέσα στερέωσης πριονολάμας όπως φλάντζες, ροδέλες, βίδες ή παξιμάδια.

• Ποτέ μην στέκεστε πάνω στο δισκοπρίονο πάγκου ούτε να το χρησιμοποιείτε ως

• Βεβαιωθείτε ότι η πριονολάμα έχει εγκατασταθεί και περιστρέφεται προς τη σωστή κατεύθυνση. Μην χρησιμοποιείτε τροχούς λείανσης, συρμάτινες βούρτσες ή τροχούς σε πριόνι πριονίσματος. 7 ΕΞΟΠΛΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ

7.1 Σφήνα σχισίματος

Η σφήνα σχισίματος (8) εμποδίζει το υλικό εργασίας να πιαστεί από τα δόντια του πριονιού καθώς ανεβαίνουν και να πεταχτεί πάνω στον χειριστής. Η σφήνα σχισίματος πρέπει να παραμένει στη θέση της σε όλη τη διάρκεια της λειτουργίας.

7.2 Προστατευτικό πριονόλαμας

Το προστατευτικό της πριονόλαμας (7) προστατεύει τον χρήστη από το να αγγίξει κατά λάθος την πριονόλαμα και από τα θραύσματα που πετάγονται. Το προστατευτικό πρέπει να παραμένει στη θέση του σε όλη τη διάρκεια της λειτουργίας.

Η ράβδος ώθησης (13) χρησιμεύει ως προέκταση του χεριού και προστατεύει τον χειριστή από το να αγγίξει κατά λάθος την πριονόλαμα. Η ράβδος ώθησης πρέπει να χρησιμοποιείται πάντα όταν το διάκενο μεταξύ του οδηγού και της πριονόλαμας είναι μικρότερο από 120 χλστ.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 9 www.varo.com 8 ΑΠΟΣΥΚΕΥΑΣΙΑ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΗ Αποσυσκευάστε το μηχάνημα και βεβαιωθείτε ότι υπάρχουν όλα τα κομμάτια. Κατεβάστε την πριονόλαμα κάτω από την επιφάνεια του τραπεζιού (βλ. ενότητα 8.4 Ρύθμιση του ύψους κοπής). Σημείωση: Αν λείπει ή έχει καταστραφεί οποιοδήποτε εξάρτημα, επικοινωνήστε με το κατάστημα αγοράς.

8.1 Συναρμολόγηση (Εικ. 1)

Πρώτα συνδέστε την αριστερή (L) και τη δεξιά (R) επέκταση τραπεζιού στο τραπέζι του πριονιού (χωρίς τους βραχίονες). Στήστε το πλαίσιο βάσης και τις επεκτάσεις και προεκτάσεις του τραπεζιού. Το πλαίσιο βάσης (12) αποτελείται από τέσσερα πόδια τραπεζιού με τραβέρσες που πρέπει να συναρμολογηθούν. Εργαλεία που χρειάζονται: 2 γερμανοπολύγωνα κλειδιά.

• Τοποθετήστε τα τέσσερα πόδια στις γωνίες του τραπεζιού του πριονιού. Προσέξτε ότι τα πίσω πόδια θα πρέπει να στερεωθούν έτσι ώστε οι τρύπες για το προστατευτικό κλίσης να βλέπουν το πίσω μέρος του μηχανήματος.

• Στερεώστε τις τραβέρσες (Α) στο εμπρός και το πίσω μέρος, ανάμεσα στα πόδια (12).

• Στερεώστε τις τραβέρσες (Α) στα πλαϊνά του τραπεζιού ανάμεσα στα πόδια (12). Αυτό πρέπει να γίνει τοποθετώντας κάθε τραβέρσα στο μέσα μέρος κάθε ποδιού με δύο βίδες, ροδέλες και παξιμάδια.

• Σπρώξτε τα λαστιχένια πέλματα (16) πάνω στα πόδια στήριξης.

• Τέλος, συναρμολογήστε τους βραχίονες με την επέκταση και τα πόδια του τραπεζιού. Οι βραχίονες έχουν τοποθετηθεί μέσα από τις τρύπες των βιδών στο περίβλημα. Σημείωση: Τοποθετείτε το μηχάνημα μόνο σε επίπεδη και αντιολισθητική επιφάνεια. Το μηχάνημα δεν πρέπει να ταλαντεύεται.

8.2 Σύνδεση του προστατευτικού κλίσης (Εικ. 2)

• Υπάρχει ένα παξιμάδι (b) στο πέλμα ποδιού (a) με το οποίο μπορεί να ρυθμίζεται το επιθυμητό μήκος. Περιστρέψτε τα παξιμάδια (b), τοποθετήστε τα στην κατάλληλη θέση της σπειρωτής ράβδου και τοποθετήστε το πέλμα ποδιού στην οπή του κάθε βοηθητικού στηρίγματος (c).

• Τοποθετήστε το άκρο του βοηθητικού στηρίγματος (c) πάνω στο πόδι (d), εισάγετε δύο βίδες μέσα από τις ευθυγραμμισμένες οπές στερέωσης του ποδιού (d) και του πλευρικού στηρίγματος (e), συνδέστε τις ροδέλες, τις ροδέλες ελατηρίου και το παξιμάδι στα μπουλόνια και σφίξτε τα δύο παξιμάδια. ΣΗΜΕΙΩΣΗ: Τα βοηθητικά στηρίγματα πρέπει να τοποθετούνται στο πίσω μέρος του επιτραπέζιου πριονιού, προς αποφυγή πτώσης κατά τη λειτουργία.

8.3 Τοποθέτηση του παράλληλου οδηγού (Εικ. 3)

• Τοποθετήστε τον παράλληλο φράκτη (11) στην επιθυμητή θέση στο τραπέζι, εισάγετε τους κοχλίες των διακοπτών κλειδώματος (9) μέσω των δύο άκρων (c) του παράλληλου φράκτη, μέσω του τραπεζιού, και μετά στερεώστε τα μαζί με την πλάκα σύσφιγξης (b).

• Για να ρυθμίσετε τη θέση του φράκτη, χαλαρώστε τους διακόπτες κλειδώματος (9) και στα δύο άκρα και σύρετε τον παράλληλο φράκτη κατά μήκος του τραπεζιού εργασίας. Αφού ρυθμίσετε τη θέση, σφίξτε τους διακόπτες κλειδώματος για να ασφαλίσετε το φράκτη στη θέση του.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 10 www.varo.com Βεβαιωθείτε ότι ο φράκτης είναι εντελώς παράλληλος με την πριονολάμα και καλά κλειδωμένος ώστε να αποφευχθεί τυχόν επιστροφή. Μην χρησιμοποιείτε παράλληλο φράκτη όταν κόβετε κάθετα στις ίνες του ξύλου (εγκάρσια κοπή).

8.4 Τοποθέτηση του οδηγού φαλτσογωνιάς (Εικ. 4)

Ο οδηγός φαλτσογωνιάς (10) αποτελείται από δύο τμήματα - το έλασμα του οδηγού (A) και τον ρυθμιστή γωνίας (B), που πρέπει να συναρμολογηθούν μαζί.

• Βάλτε το έλασμα του οδηγού (A) μέσα στα ανοίγματα του ρυθμιστή γωνίας (B), χρησιμοποιώντας τις δύο ρυθμιστικές βίδες (C), σπρώξτε το να πάει στην απαιτούμενη θέση και σφίξτε τις ρυθμιστικές βίδες. Σπρώξτε τη ράβδο ολίσθησης (D) του οδηγού φαλτσογωνιάς μέσα στη ράβδο πάνω στην επιφάνεια του τραπεζιού. Οι δεξιόχειρες προτιμούν να σπρώχνουν τον οδηγό φαλτσογωνιάς στην αριστερή ράβδο της επιφάνειας του τραπεζιού.

8.5 Συναρμολόγηση του προστατευτικού πριονόλαμας

Κίνδυνος τραυματισμού! Η πριονόλαμα πρέπει να ρυθμιστεί σε ύψος τουλάχιστον 30 χλστ.

• Πρώτα, στερεώστε τη βίδα (2).

• Ρυθμίστε τη λεπίδα στην ψηλότερη θέση.

• Τοποθετήστε το προστατευτικό πριονόλαμας πάνω στη σφήνα σχισίματος (8) έτσι ώστε το μπουλόνι να εμπλακεί στην τρύπα. Μετά συνδέστε το παξιμάδι-πεταλούδα.

8.6 Στερέωση του στηρίγματος εργαλείων

• Τοποθετήστε ένα λαστιχένιο πέλμα (16) σε κάθε πόδι.

• Περάστε τα μπουλόνια μέσα από τα πόδια και τις τραβέρσες και εισάγετέ τα στις τρύπες. Συνδέστε το καθένα με ροδέλα και εξαγωνικό παξιμάδι. Σφίξτε το παξιμάδι.

• Συναρμολογήστε τα 2 υποστηρίγματα πρόληψης πτώσης (15) με τις βίδες, τις ροδέλες και τα παξιμάδια και βεβαιωθείτε ότι είναι σταθερά. 9 ΛΕΙΤΟΥΡΓΙΑ Κίνδυνος τραυματισμού! Σε περίπτωση λειτουργικής βλάβης, πιέστε αμέσως το κόκκινο κουμπί 0 πάνω στον διακόπτη ON/OFF και αποσυνδέστε το μηχάνημα από το ρεύμα.

9.1 Ελέγχετε πριν ξεκινήσετε μηχάνημα!

Κίνδυνος τραυματισμού! Το μηχάνημα πρέπει να τίθεται σε λειτουργία μόνο αν δεν έχει κανένα ελάττωμα. Αν κάποιο εξάρτημα είναι ελαττωματικό, πρέπει να είναι αντικαθίσταται πριν το μηχάνημα χρησιμοποιηθεί πάλι. Ελέγχετε για να βεβαιωθείτε ότι το μηχάνημα είναι σε καλή κατάσταση λειτουργίας και ασφαλές να το χρησιμοποιήσετε:

• Ελέγχετε για να βεβαιωθείτε ότι δεν υπάρχει κανένα ορατό ελάττωμα.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 11 www.varo.com

• Ελέγχετε για να βεβαιωθείτε ότι όλα τα εξαρτήματα του μηχανήματος είναι σωστά τοποθετημένα.

• Ελέγχετε για να βεβαιωθείτε ότι ο εξοπλισμός ασφάλειας λειτουργεί σωστά.

• Ελέγχετε για να βεβαιωθείτε ότι η πριονόλαμα κινείται ελεύθερα.

• Ελέγχετε αν η ρυθμιστική βίδα για τη ρύθμιση της γωνίας κλίσης είναι καλά σφιγμένη.

9.2 Λειτουργικά στοιχεία

9.2.1 Διακόπτης ON/OFF

• Άναμμα: Πιέζοντας το πράσινο κουμπί στη θέση I πάνω στον διακόπτη ON/OFF (1), τίθεται σε λειτουργία το πριόνι. Πριν αρχίσετε να πριονίζετε, περιμένετε μέχρις ότου η λεπίδα φτάσει στη μέγιστη ταχύτητα.

• Σβήσιμο: Πιέζοντας το κόκκινο κουμπί στη θέση 0 πάνω στον διακόπτη ON/OFF (1), διακόπτεται η λειτουργία του πριονιού.

9.2.2 Προστασία υπερφόρτωσης (17)

Το μηχάνημα διαθέτει προστασία υπερφόρτωσης (17). Αφήστε το μηχάνημα να κρυώσει για τουλάχιστον 30 λεπτά πριν το ανάψετε πάλι. Γι' αυτό, πρώτα πιέστε το μαύρο κουμπί δίπλα στον διακόπτη, και μετά το πράσινο κουμπί (1) για να ξεκινήσει πάλι το μηχάνημα.

9.2.3 Ρύθμιση του μηχανισμού για τη γωνία κλίσης

Η λεπίδα της πριονολάμας μπορεί να ρυθμιστεί σε οποιαδήποτε γωνία μεταξύ 0° και 45°. Χαλαρώστε την ασφάλεια, στρέψτε τη στην επιθυμητή γωνία και σφίξτε την ασφάλεια (3).

9.2.4 Χρήση της μανιβέλας για τη ρύθμιση του ύψους κοπής

Το ύψος κοπής της πριονόλαμας πρέπει να ρυθμίζεται στο ύψος του τεμαχίου εργασίας. Η πριονόλαμα πρέπει πάντα να τίθεται κατά ένα δόντι λεπίδας υψηλότερα από το τεμάχιο εργασίας. Μπορείτε να το ρυθμίσετε αυτό περιστρέφοντας τη μανιβέλα προς τα αριστερά ή τα

Σημείωση: Για να κάνετε χρήση όλων των ρυθμίσεων 45°, το ύψος κοπής πρέπει να μειώνεται ανάλογα.

9.3 Οδηγοί για την επεξεργασία των υλικών

9.3.1 Οδηγός φαλτσογωνιάς

Ο οδηγός μπορεί να ρυθμιστεί έως 120 mm για φαλτσοκοπές. Κίνδυνος τραυματισμού! Μη σπρώχνετε τον οδηγό (Εικ. 4, A) πάρα πολύ κοντά στην πριονόλαμα. Το διάκενο μεταξύ του οδηγού (Εικ. 4, A) και της πριονόλαμας πρέπει να είναι περίπου 2 εκ.

9.3.2 Φαλτσοκοπές (Εικ. 5)

• Σπρώξτε τον οδηγό φαλτσογωνιάς (10) μέσα στην κατάλληλη ράβδο της επιφάνειας του

• Ξεσφίξτε τη ρυθμιστική βίδα (A), ρυθμίστε την απαιτούμενη γωνία και μετά σφίξτε πάλι τη ρυθμιστική βίδα.

• Αν χρειάζεται, σπρώξτε το έλασμα του οδηγού (C) προς τα πίσω ή προς τα εμπρός): Ξεσφίξτε και τις δύο ρυθμιστικές βίδες (B), σπρώξτε το έλασμα του οδηγού (C) και μετά ξανασφίξτε τις ρυθμιστικές βίδες (B).POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 12 www.varo.com

9.3.3 Ρύθμιση της ράγας-αναστολέα του παράλληλου οδηγού

Η ράγα του οδηγού μπορεί να αφαιρεθεί και να επανατοποθετηθεί, ξεσφίγγοντας και τις δύο πεταλούδες: Άκρο συγκράτησης ψηλά:

• Για πριόνισμα υψηλών υλικών εργασίας. Άκρο συγκράτησης χαμηλά:

• Για πριόνισμα επίπεδων υλικών εργασίας.

• Αν η πριονόλαμα είναι υπό γωνία.

9.3.4 Παράλληλος οδηγός

Μην χρησιμοποιείτε τον παράλληλο οδηγό και τον μετρητή φαλτσογωνιάς ταυτόχρονα!

• Το πλάτος της κοπής επιτυγχάνεται με μετακίνηση του παράλληλου οδηγού (11) προς τα δεξιά ή αριστερά.

• Το δισκοπρίονο πάγκου διαθέτει κλίμακα μέτρησης (18) στο μπροστινό μέρος της μονάδας. Οι τιμές της κλίμακας ακολουθούν το μετρικό σύστημα.

• Για να ρυθμίσετε τη θέση του παράλληλου οδηγού, χαλαρώστε τους διακόπτες κουμπιά κλειδώματος (9) και σύρετε το φράκτη κατά μήκος του τραπεζιού εργασίας. Μόλις ρυθμίσετε τη θέση, σφίξτε τα κουμπιά κλειδώματος για να ασφαλίσετε το φράκτη στη θέση

• Για να ρυθμίσετε την θέση του φράκτη χρησιμοποιώντας το τεμάχιο εργασίας και την κλίμακα μέτρησης (18):

i. Τοποθετήστε το τεμάχιο εργασίας πάνω στον παράλληλο

οδηγό πάνω στο δισκοπρίονο πάγκου.

ii. Ξεβιδώστε του διακόπτες κλειδώματος (9) για να ξεκλειδώσετε

τον παράλληλο οδηγό και σύρετε το τεμάχιο εργασίας και τον παράλληλο οδηγό προς τα δεξιά ή τα αριστερά έως ότου η αριστερή πλευρά της παράλληλου οδηγού να ευθυγραμμίζεται με την επιθυμητή μέτρηση στην κλίμακα μέτρησης (18).

iii. Κλειδώστε τον φράκτη στη θέση του στρέφοντας τους

διακόπτες κλειδώματος δεξιά.

9.4 Ρύθμιση του ύψους κοπής (Εικ. 6)

Κίνδυνος τραυματισμού! Μέρη του σώματος ή αντικείμενα που βρίσκονται μέσα στην περιοχή ρύθμισης μπορούν να πιαστούν από την πριονόλαμα που είναι σε λειτουργία! Ρυθμίζετε το ύψος κοπής μόνο όταν η πριονόλαμα είναι τελείως ακίνητη!

• Ρυθμίστε το ύψος κοπής γυρίζοντας τη μανιβέλα (A).

• Γυρίζοντας τη μανιβέλα προς τα αριστερά μειώνετε το βάθος κοπής. Γυρίζοντας τη μανιβέλα προς τα δεξιά αυξάνετε το βάθος κοπής. Σημείωση: Για να μειώσετε τα μπόσικα στη ρύθμιση του ύψους κοπής, σηκώνετε πάντα την πριονόλαμα από κάτω προς την απαιτούμενη θέση. Το ύψος κοπής είναι ρυθμισμένο άριστα όταν η πριονόλαμα βρίσκεται ένα δόντι λεπίδας υψηλότερα από το υλικό εργασίας.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 13 www.varo.com

9.5 Ρύθμιση της γωνίας της πριονόλαμας (Εικ. 7)

Κίνδυνος τραυματισμού! Μέρη του σώματος ή αντικείμενα που βρίσκονται μέσα στην περιοχή ρύθμισης μπορούν να πιαστούν από την πριονόλαμα που είναι σε λειτουργία! Ρυθμίζετε τη γωνία κοπής μόνο όταν η πριονόλαμα είναι τελείως ακίνητη!

• Ξεσφίξτε τη βίδα στερέωσης (3).

• Ρυθμίστε την απαιτούμενη γωνία κλίσης.

• Η ρυθμισμένη γωνία κλίσης φαίνεται πάνω στην κλίμακα (4).

• Σφίξτε τη βίδα στερέωσης (3). Σημείωση: Για να κάνετε χρήση όλων των ρυθμίσεων 45°, το ύψος κοπής πρέπει να μειώνεται ανάλογα.

Κίνδυνος τραυματισμού! Αν το διάκενο μεταξύ του παράλληλου οδηγού και της πριονόλαμας είναι μικρότερο από 120 χλστ., πρέπει να χρησιμοποιηθεί η ράβδος ώθησης. Κίνδυνος τραυματισμού! Κρατάτε πάντα το τμήμα του υλικού εργασίας που καθοδηγείται, και όχι το τμήμα που κόβεται. Ζημιά στο μηχάνημα! Ελέγχετε προσεκτικά το ξύλο προς κατεργασία. Ξένα σώματα, όπως καρφιά, βίδες και άλλα μικρά αντικείμενα μπορούν να κάνουν σοβαρή ζημιά στο μηχάνημα.

• Ρυθμίστε το απαιτούμενο διάκενο μεταξύ του παράλληλου οδηγού και της πριονόλαμας.

• Ρυθμίστε την απαιτούμενη γωνία του αναστολέα εγκάρσιας κοπής.

• Ρυθμίστε το ύψος κοπής της πριονόλαμας.

• Ρυθμίστε την απαιτούμενη γωνία κλίσης της πριονόλαμας.

• Τοποθετήστε το υλικό εργασίας ενάντια στον αναστολέα εγκάρσιας κοπής.

• Θέστε σε λειτουργία το δισκοπρίονο πιέζοντας το πράσινο κουμπί στη θέση I πάνω στον διακόπτη ON/OFF (1).

• Σπρώξτε το υλικό εργασίας ομοιόμορφα προς τα πίσω και πριονίστε με μία μόνο εκτέλεση. Φροντίζετε να μην υπερφορτώνετε το πριόνι.

• Χρησιμοποιήστε το κόκκινο κουμπί στη θέση 0 πάνω στον διακόπτη ON/OFF (1) για να διακόψετε τη λειτουργία του μηχανήματος αν δεν πρόκειται να συνεχίσετε την εργασία

9.7 Υποδοχή συστήματος εξαγωγής σκόνης

Η υποδοχή συστήματος εξαγωγής σκόνης (5) βρίσκεται στο πίσω μέρος του πριονιού. Σε αυτή την υποδοχή μπορεί να συνδεθεί σύστημα συλλογής σκόνης για την απομάκρυνση των πριονιδιών από την περιοχή εργασίας.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 14 www.varo.com 10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

10.1 Καθαρισμός και συντήρηση

Ελέγξτε την πριονόλαμα για να βεβαιωθείτε ότι είναι σωστά τοποθετημένη και στερεωμένη στη θέση της. Αλλάξτε την πριονόλαμα. Ελέγξτε το περίβλημα του προστατευτικού της πριονόλαμας για ροκανίδια/πριονίδια. Αφαιρέστε τα αν χρειάζεται. Χρησιμοποιήστε πεπιεσμένο αέρα για να απομακρύνετε με φύσημα τα ροκανίδια/πριονίδια ή χρησιμοποιήστε μια

Ελέγξτε αν τον διάκενο μεταξύ πριονόλαμας και σφήνας σχισίματος είναι 3 έως 5 χλστ. Διορθώστε το αν χρειάζεται. Ρυθμίστε τη σφήνα σχισίματος. Ελέγξτε του καλωδίου σύνδεσης για οποιεσδήποτε ενδείξεις φθοράς ή ζημιάς. Ελέγξτε οπτικά και δώστε σε έναν ηλεκτρολόγο να σας αντικαταστήσει το καλώδιο αν χρειάζεται. Τακτικά και σύμφωνα με τις συνθήκες λειτουργίας

Συνδέσεις βιδών. Ελέγξτε όλες τις βίδες και σφίξτε τις αν χρειάζεται. Καθαρίστε τις σχισμές εξαερισμού πάνω στο μοτέρ για να αφαιρέσετε τη σκόνη. Χρησιμοποιήστε ηλεκτρική σκούπα ή μια βούρτσα για να αφαιρέσετε τ τα ροκανίδια/πριονίδια.

10.2 Καθαρισμός του μηχανήματος

Κίνδυνος ηλεκτροπληξίας! Μην καταβρέχετε ποτέ με νερό ή εκθέτετε σε νερό το μηχάνημα. Μη χρησιμοποιήσετε ποτέ απορρυπαντικά ή διαλύτες για τον καθαρισμό. Αυτά μπορούν να προκαλέσουν ανεπανόρθωτη ζημιά στο μηχάνημα. Τα πλαστικά τμήματα μπορεί να χαλάσουν με τις χημικές

Με προσεκτική φροντίδα και τακτικό καθαρισμό, θα εξασφαλίσετε τη συνεχή καλή λειτουργία και απόδοση του μηχανήματος για πάρα πολύ καιρό.

• Αφαιρείτε τις βρωμιές με μια βούρτσα.

• Σκουπίζετε το μηχάνημα με ένα υγρό πανί.

• Διατηρείτε τις σχισμές εξαερισμού καθαρές και χωρίς σκόνη.

10.3 Συντήρηση του μηχανήματος

Κίνδυνος τραυματισμού! Πριν κάνετε οποιαδήποτε εργασία συντήρησης βεβαιώνεστε ότι το μηχάνημα είναι αποσυνδεδεμένο από το ρεύμα (αποσυνδέστε το καλώδιο τροφοδοσίας). Κίνδυνος τραυματισμού! Αμέσως μετά το πριόνισμα, η πριονόλαμα μπορεί να είναι πολύ ζεστή. Αφήνετε πάντα τη λεπίδα να κρυώσει. Μην καθαρίζετε ποτέ με εύφλεκτο υγρό τη πριονόλαμα όταν είναι ζεστή. Ακόμη και ακίνητη, η πριονόλαμα μπορεί να προκαλέσει τραυματισμό! Χρησιμοποιείτε γάντια για να αλλάξετε την πριονόλαμα.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 15 www.varo.com

10.3.1 Τοποθέτηση και αλλαγή της πριονόλαμας (Εικ. 8)

Προσοχή! Αποσυνδέστε το μηχάνημα από το ρεύμα. Προσοχή! Βεβαιωθείτε ότι το περίβλημα του πριονιού φωτίζεται καλά.

• Αφαιρέστε τη βίδα (24) από το μπροστινό μέρος του ένθετου πάγκου.

• Αφαιρέστε την πλάκα υποδοχής.

• Γυρίστε τη μανιβέλα προς τα αριστερά για να φέρετε την πριονόλαμα όσο γίνεται πιο

• Χρησιμοποιήστε τα κλειδιά (14) για να αφαιρέσετε τη βίδα πάνω στην πριονόλαμα και αντικαταστήστε τη λεπίδα με μια άλλη κατάλληλη. Προσέξτε την κατεύθυνση λειτουργίας! Δείτε το βέλος πάνω στην πριονόλαμα. Τα δόντια πρέπει να είναι στραμμένα προς τον διακόπτη λειτουργίας (1).

10.3.2 Ρύθμιση της σφήνας σχισίματος (Εικ. 9)

Το διάκενο ανάμεσα στο εξωτερικό άκρο της πριονόλαμας και το μαχαίρι σχισίματος (8) πρέπει να είναι τρία έως πέντε χιλιοστά.

• Θέστε τη γωνία της πριονόλαμας στις 0° και σφίξτε.

• Θέστε την πριονόλαμα στην πάνω θέση.

• Αφαιρέστε το προστατευτικό της πριονόλαμας.

• Αφαιρέστε την επιφάνεια του τραπεζιού.

• Ξεσφίξτε λίγο τη βίδα (A) με ένα κατάλληλο πολύγωνο κλειδί μέχρι να απελευθερωθεί το μαχαίρι σχισίματος (8) (μην αφαιρέσετε τη βίδα).

• Θέστε τη σφήνα σχισίματος χαμηλότερα ή υψηλότερα σπρώχνοντάς τη προς τα πάνω ή κάτω μέσα στη βαθιά τρύπα.

• Συναρμολογήστε όλα τα αποσυναρμολογημένα εξαρτήματα με την αντίστροφη σειρά. 11 ΑΠΟΘΗΚΕΥΣΗ, ΜΕΤΑΦΟΡΑ

Κίνδυνος τραυματισμού! Αποθηκεύετε το μηχάνημα σε μέρος ή με τρόπο που να μην μπορεί να τεθεί σε λειτουργία από άτομα που δεν επιτρέπεται να το χρησιμοποιήσουν. Βεβαιώνεστε ότι δεν κινδυνεύει κανένας να τραυματιστεί με το αποθηκευμένο μηχάνημα. Ζημιά στο μηχάνημα! Μην αποθηκεύετε το μηχάνημα ακάλυπτο μέσα σεPOWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 16 www.varo.com υγρό περιβάλλον. 12 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική τάση 220-240 V Ονομαστική συχνότητα 50 Hz Ονομαστική ισχύς εισόδου S1:1400 W S6 25% 1700 W

17,75 kg Κατηγορία προστασίας

Βαθμός προστασίας IP20 Στροφές στο ρελαντί 4800 min-1 Διάμετρος πριονόλαμας (εξωτερική) 210 mm Τρύπα πριονόλαμα (εσωτερική) 30 mm Πάχος πριονόλαμας 2,4 mm Αριθμός δοντιών 24 T Μέγ. βάθος κοπής στις 90° 70 mm Μέγ. βάθος κοπής στις 45° 45 mm Μέγεθος τραπεζιού 500 x 445 mm Ύψος τραπεζιού (+βάση) 780 mm Στόμιο εξαγωγής σκόνης Ø 35 mm Επέκταση τραπεζιού εργασίας προς τα δεξιά/αριστερά 500 x 70 mm 13 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 88 dB(A) Στάθμη ηχητικής ισχύος LwA 101 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A).POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 17 www.varo.com 14 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση σύμφωνα με τους νόμιμους κανονισμούς για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττωματικά υλικά η ελαττώματα κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 15 ΠΕΡΙΒΑΛΛΟΝ Εάν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα αλλά απορρίψτε την με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την απόρριψη.POWX07590 EL Copyright © 2023 VARO Σ ε λ ί δ α | 18 www.varo.com 16 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι, Τύπος συσκευής: Δισκοπρίονο πάγκου Μάρκα: POWERplus Αριθμός είδους: POWX07590 είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-11 : 2000 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Philippe Vankerkhove Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 27/09/2022, Lier - BelgiumPOWX07590 HR Copyright © 2023 VARO S t r a n i c a | 1 www.varo.com 1 NAMJENA ........................................................................................ 3
