BRUKSANVISNING POWX07590 PowerPlus

9.2.4 Håndsveiv for innstilling av sagehøyde.................................................................... 10

10.1 Oversikt over rengjøring og vedlikehold ............................................................. 12

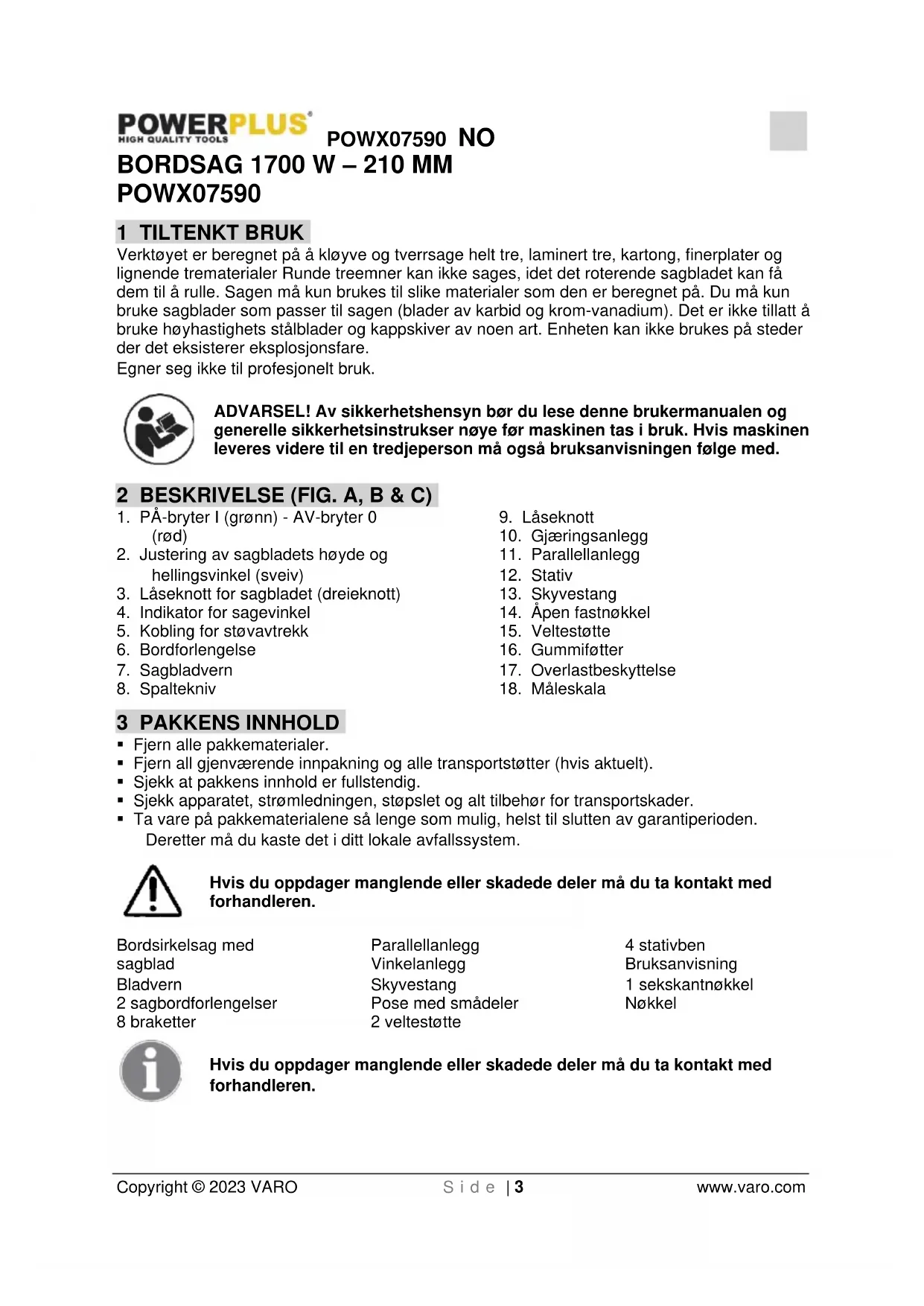

POWX07590 1 TILTENKT BRUK Verktøyet er beregnet på å kløyve og tverrsage helt tre, laminert tre, kartong, finerplater og lignende trematerialer Runde treemner kan ikke sages, idet det roterende sagbladet kan få dem til å rulle. Sagen må kun brukes til slike materialer som den er beregnet på. Du må kun bruke sagblader som passer til sagen (blader av karbid og krom-vanadium). Det er ikke tillatt å bruke høyhastighets stålblader og kappskiver av noen art. Enheten kan ikke brukes på steder der det eksisterer eksplosjonsfare. Egner seg ikke til profesjonelt bruk. ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med. 2 BESKRIVELSE (FIG. A, B & C)

2. Justering av sagbladets høyde og

5. Kobling for støvavtrekk

• Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

Hold hendene unna bladene. Ikke ta på bladene når du starter eller bruker maskinen.

Bruk pustebeskyttelse ved støvutvikling.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømforsyningen tilsvarer spenningen oppgitt på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.POWX07590 NO Copyright © 2023 VARO S i d e | 5 www.varo.com

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.POWX07590 NO Copyright © 2023 VARO S i d e | 6 www.varo.com 6 EKSTRA SIKKERHETSINSTRUKSJONER

6.1 Advarsler relatert til beskyttelsesvern

• Ha alle beskyttelsesvern på plass. Vern må fungere og være riktig montert.

• Bruk alltid sagbladvern og spaltekniv for alle gjennomgående kutt.

• Fest umiddelbart tilbake alle beskyttelsesvern etter et kutt (som f.eks. ved falser) som krever at sagbladvernet og spaltekniven fjernes.

Aldri plasser fingrene eller hånden i nærheten av eller på linje med sagbladet.

• Før arbeidsstykket mot sagbladet eller kutteren kun mot rotasjonsretningen.

• Aldri bruk gjæringsanlegget for å mate arbeidsstykket når du kløyver, og aldri bruk parallellanlegget som lengdestopper når du kutter på tvers med gjæringsanlegget.

• Når du kløyver, må du alltid føre arbeidsstykket fremover ved å påføre kraften mellom parallellanlegget og sagbladet. Bruk en skyvestang når avstanden mellom parallellanlegget og sagbladet er mindre enn 150 mm, og bruk en skyvekloss når avstanden er mindre enn 50 mm.

• Bruk kun skyvestangen som er levert av fabrikanten, eller som er laget i samsvar med instruksjonene.

• Aldri bruk en skadet eller avkuttet skyvestang.

• Ikke utfør noen operasjoner på “frihånd”. Bruk alltid enten parallellanlegget eller gjæringsanlegget for å posisjonere og lede arbeidsstykket.

• Strekk deg aldri rundt eller over et roterende sagblad.

• Sørg for ekstra støtte bak og/eller på sidene av sagbordet for å støtte opp lange og/eller brede arbeidsstykker.

• Før arbeidsstykket fremover med jevn fart. Ikke bøy eller vri arbeidsstykket. Hvis arbeidsstykket setter seg fast, slå av verktøyet umiddelbart, trekk ut støpselet og fjern det fastkjørte arbeidsstykket.

6.3 Årsaker til tilbakeslag og relaterte advarsler

Tilbakeslag er en plutselig reaksjon til arbeidsstykket på grunn av et klemt, fastkjørt sagblad eller en forskjøvet kuttlinje i arbeidsstykket med hensyn til sagbladet, eller når en del av arbeidsstykket setter seg fast mellom sagbladet og parallellanlegget eller et annet fast objekt. Ved et tilbakeslag vil arbeidsstykket som oftest løftes opp fra bordet av den bakre delen av sagbladet og slynges mot operatøren. Tilbakeslag er et resultat av misbruk av sagen og/eller feil fremgangsmåte eller forhold som kan unngås ved å ta riktige forholdsregler som beskrevet under.

• Aldri plasser deg selv på linje med sagbladet. Plasser kroppen på samme side av sagbladet som parallellanlegget.

• Strekk deg aldri over eller på baksiden av sagbladet for å dra eller støtte opp arbeidsstykket.POWX07590 NO Copyright © 2023 VARO S i d e | 7 www.varo.com

• Bruk et fjærbrett for å lede arbeidsstykket mot bordet og anlegget når du utfører ikke- gjennomgående kutt slik som f.eks. ved falser.

• Vis ekstra forsiktighet når du kutter i blindsoner i sammensatte arbeidsstykker.

• Støtt opp store paneler for å minimere risikoen for at sagbladet klemmes fast og tilbakeslag.

• Vis ekstra forsiktighet når du sager arbeidsstykker som er vridde, knudrete, ujevne eller som ikke har en rett kant for å lede dem med gjæringsanlegget eller langs parallellanlegget.

• Aldri sage mer enn ett arbeidsstykke om gangen, hverken stablet vertikalt eller horisontalt.

• Når sagen startes på nytt med sagbladet i arbeidsstykket, plasser sagbladet i midten av snittet slik at tennene ikke er i kontakt med materialet.

• Hold sagbladene rene og skarpe, og med korrekt innstilling. Aldri bruk vridde sagblad, eller sagblad med sprukne eller ødelagte tenner.

6.4 Advarsler for bruk av sagbordet

• Slå av sagbordet og trekk ut støpselet ved fjerning av bordinnsats, bytte av sagblad eller justering av spaltekniven eller sagbladvernet og når maskinen forlates.

• Aldri forlat bordet når sagen roterer. Slå den av, og ikke forlat verktøyet før det er fullstendig stoppet.

• Plasser bordet på et godt opplyst og jevnt område hvor du står godt og har god balanse. Det bør plasseres på et område som gir nok plass for å kunne håndtere størrelsen på arbeidsstykkene.

• Rengjør bordet jevnlig, og fjern sagflis under bordet og/eller fra støvoppsamlingsenheter.

• Sagbordet må sikres.

• Fjern verktøy, treskraper osv. fra bordet før bordsagen slås på.

• Bruk alltid sagblader med korrekt størrelse og form (diamant kontra rund) på akselhull.

• Aldri bruk skadede eller feil tilbehør for montering av sagblad, som f.eks. flenser, sagbladskiver, bolter eller mutre.

• Aldri stå på sagbordet, og ikke bruk det som en krakk.

• Kontroller at sagbladet er montert slik at det roterer i riktig retning. Ikke bruk slipeskiver eller stålbørster på sagbordet. 7 SIKKERHETSUTSTYR

Spaltekniven (8) hindrer at arbeidsstykket fanges av sagtenner på vei opp slik at det slynges mot operatøren. Spaltekniven må alltid være på plass når sagen brukes.

Sagbladvernet (7) beskytter brukeren mot å berøre sagbladet og mot flygende splinter. Sagbladvernet må alltid være på når sagen brukes.

Skyvestangen (13) fungerer som en forlengelse av hånden og beskytter brukeren mot å berøre sagbladet. Skyvestangen må alltid brukes når gapet mellom anlegget og sagbladet er mindre enn 120 mm.

8 UTPAKKING OG MONTERING

Pakk ut sagen og kontroller at alle delene følger med. Senk sagbladet under bordflaten (se 8.4 Innstilling av sagehøyde). Snu sagbladet opp ned.POWX07590 NO Copyright © 2023 VARO S i d e | 8 www.varo.com Merk: Kontakt forhandleren dersom en del mangler eller er skadet.

8.1 Montering (Fig. 1)

Fest først venstre og høyre bordforlengelse til bordsagen (uten brakettene). Monter bunnrammen og fest den til bordsagen. Stativet (12) består av fire bordben med avstivere som må skrus sammen. Nødvendig verktøy: 2 kombinasjonsnøkler.

• Fest de fire bordbena (19) til hjørnene av bordet. Legg merke til at de bakre bena må monteres slik at hullene for montering av veltestøttene vender mot baksiden av maskinen.

• Monter avstiverne (A) mellom bena på fram- og baksiden av stativet (12).

• Monter avstiverne (A) mellom bena på sidene av stativet (12). Gjør dette ved å feste hver avstiver på innsiden av hvert ben med to skruer, skiver og låsemutre.

• Skyv gummiføttene (16) inn på stativbena.

• Til slutt festes de fire brakettene til bordforlengelsene og bordbena. Brakettene festes gjennom skruehullene i huset. Merk: Plasser enheten på et flatt og sklisikkert underlag. Enheten må ikke slingre.

8.2 Feste veltestøttene (Fig. 2)

• På den justerbare foten (a) er det en mutter (b), som brukes for å justere lengden på støttebena. Drei mutteren (b) på hver fot til en passende plassering på den gjengede stangen, og monter den justerbare foten i hullet på hvert støtteben (c).

• Monter de ekstra støttebena (c) på stativets ben (d) ved å sette inn to bolter for hvert ben gjennom monteringshullene på stativets ben (d) og avstiver (e). Sett skiver, sprengskiver og muttere på boltene og stram til mutterne. Merk: for å unngå faren for fall når sagen brukes, må de ekstra støttebena monteres på baksiden av bordsagen.

8.3 Montere parallellanlegget (Fig. 3)

• Plasser parallellanlegget (11) i den ønskede posisjonen på bordet, sett inn boltene for låseknottene (9) gjennom begge endene (c) på parallellanlegget, gjennom bordet og deretter fest dem sammen med klemplaten (b).

• For å justere posisjonen til parallellanlegget, løsne låseknottene (9) i begge ender og skyv parallellanlegget langs arbeidsbordet. Når posisjonen er justert, stram til låseknottene får å holde parallellanlegget på plass. Kontroller at parallellanlegget er helt parallelt med bladet og låst i posisjon for å forhindre tilbakeslag. Ikke bruk parallellanlegget når du skal kutte på tvers av trefibrene (kapping).

8.4 Montering av gjæringsanlegg (Fig. 4)

Gjæringsanlegget (10) består av to deler – anleggsplaten (A) og vinkeljusteringen (B). Disse må monteres sammen.

• Sett anleggsplaten (A) inn i gapene på vinkeljusteringen (B) med begge justeringsskruene (C). Skyv den til ønsket posisjon og stram til justeringsskruene. Skyv glideskinnen (D) på gjæringsanlegget inn på skinnen på bordflaten.POWX07590 NO Copyright © 2023 VARO S i d e | 9 www.varo.com Høyrehendte operatører foretrekker å skyve gjæringsanlegget inn på venstre skinne på bordflaten.

8.5 Montere sagbladvernet

Fare for personskade! Sagbladet må stilles på en høyde av minst 30 mm.

• Monter sveiven (2) først.

• Sett bladet i høyeste posisjon.

• Plasser sagbladvernet på spaltekniven (8) slik at bolten (22) går inn i hullet. Sett deretter på vingemutteren.

• Sett inn boltene gjennom hvert ben, gjennom avstiverne og inn i hullene. Festes med skiver og sekskantmutre. Stram til mutrene.

• Monter 2 veltestøtter (15) med bolter, skiver og mutre, og stram dem godt til. 9 BRUK Fare for personskade! Ved enhver funksjonsfeil må du øyeblikkelig trykke på den røde stoppknappen (0) og trekke ut støpslet.

9.1 Kontroller før du starter sagen!

Fare for personskade! Sagen kan kun tas i bruk hvis det ikke finnes noen defekter. Hvis en del er defekt, må den repareres eller skiftes før sagen brukes igjen. Kontroller at sagen er i sikker brukstilstand:

• Kontroller at det ikke finnes synlige defekter.

• Kontroller at alle sagens komponenter er korrekt montert.

• Kontroller at alt sikkerhetsutstyr fungerer som det skal.

• Kontroller at sagbladet løper fritt.

• Slå av: Trykk på den røde knappen 0 (1) for å slå av sagen.

9.2.2 Overlastbeskyttelse (17)

Maskinen er utstyrt med en overlastbeskyttelse (17). La maskinen kjøles ned i minst 30 minutter før den slås på igjen. Til dette trykker du først på den svarte knappen ved siden av bryteren, deretter den grønne knappen (1) for å starte maskinen igjen.

9.2.3 Innstillingsmekanisme for hellingsvinkel

Sagbladet kan justeres til alle vinkler mellom 0° og 45°. Løsne låseknotten (3), trykk inn sveiven (2), vri til ønsket hellingsvinkel og stram til låseknotten (3).POWX07590 NO Copyright © 2023 VARO S i d e | 10 www.varo.com

9.2.4 Håndsveiv for innstilling av sagehøyde

Sagehøyden til sagbladet må justeres etter arbeidsstykkets høyde. Sagbladet må alltid stilles slik at det er én sagtann høyere enn arbeidsstykket. Du kan justere dette ved å dreie håndsveiven til venstre eller høyre. Merk: For å kunne utnytte alle vinkler opptil 45 grader, må sagehøyden justeres tilsvarende.

9.3 Arbeidstykkeanlegg

9.3.1 Gjæringsanlegg

Anlegget kan justeres med maksimalt 120 mm for gjæringssaging. Fare for personskade! Ikke skyv anlegget (Fig. 4, A) for langt mot sagbladet. Gapet mellom anlegget (Fig. 4, A) og sagbladet må være ca. 2 cm.

9.3.2 Gjæresaging (Fig. 5)

• Skyv gjæringsanlegget (10) inn på relevant skinne på bordflaten.

• Løsne justeringsskruen (A), still inn ønsket vinkel og stram skruen igjen.

• Om nødvendig skyves anleggsplaten (C) bakover eller fremover. Dette gjøres ved å løsne begge justeringsskruene (B), skyve anleggsplaten (C) og deretter stramme til justeringsskruene (B) igjen.

9.3.3 Innstilling av anleggsskinnen til parallellanlegget

Anleggsskinnen kan fjernes og flyttes etter at begge vingemuttere løsnes. Høy anleggskant:

• For å sage høye arbeidsstykker. Lav anleggskant:

• For å sage lave arbeidsstykker.

Ikke bruk parallellanlegget og gjæringsanlegget samtidig!

• Bredden på kuttet stilles inn ved å flytte parallellanlegget (11) til høyre eller venstre.

• Sagbordet har en måleskala (18) på fremsiden av enheten. Skalaen er i metriske enheter.

• For å justere posisjonen på parallellanlegget, løsne låseknottene (9) og skyv parallellanlegget langs arbeidsbordet. Når posisjonen er justert, stram til låseknottene får å holde parallellanlegget på plass.

• For å justere posisjonen på parallellanlegget ved å bruke arbeidsstykket og måleskalaen (18):

i. Plasser arbeidsstykket mot parallellanlegget på bordsagen.

ii. Løsne låseknottene (9) for å låse opp parallellanlegget, og skyv

arbeidsstykket og parallellanlegget sammen til høyre eller venstre helt til den venstre siden av parallellanlegget samsvarer med ønsket mål på måleskalaen (18).

iii. Lås parallellanlegget på plass ved å vri låseknottene med klokken.POWX07590 NO

Copyright © 2023 VARO S i d e | 11 www.varo.com

9.4 Justering av sagehøyde (Fig. 6)

Fare for personskade! Deler av kroppen eller objekter i justeringsområdet kan hektes opp i det roterende sagbladet. Juster sagehøyden kun når sagbladet står helt stille!

• Juster sagehøyden ved å dreie på håndsveiven (A).

• Sagedybden reduseres ved å sveive håndsveiven mot klokken. Sagedybden økes ved å sveive håndsveiven med klokken. Merk: For å balansere ut slark i sagehøydeinnstillingen må du alltid heve sagbladet nedenfra og opp til ønsket posisjon. Sagehøyden er optimal når den øverste sagtannen stikker opp over arbeidsstykket.

9.5 Innstilling av sagbladvinkel (Fig. 7)

• Trekk til låseskruen (3). Merk: For å kunne utnytte alle vinkler opptil 45 grader, må sagehøyden justeres tilsvarende.

Fare for personskade! Skyvestangen må alltid brukes når gapet mellom parallellanlegget og sagbladet er mindre enn 120 mm. Fare for personskade! Hold alltid i den førte delen av arbeidsstykket, aldri i den delen som sages av. Maskinskade! Sjekk materialet som skal sages nøye. Fremmedlegemer som spiker, skruer og andre lignende objekter kan skade sagen alvorlig.

• Still inn ønsket gap mellom parallellanlegget og sagbladet.

• Still inn ønsket vinkel på tverrstoppen.

• Still inn sagbladets sagehøyde.

• Trykk på den grønne knappen (I) (1) for å slå på sagen.POWX07590 NO Copyright © 2023 VARO S i d e | 12 www.varo.com

• Skyv arbeidsstykket jevnt mot baksiden av sagen i en enkelt bevegelse. Påse at sagen ikke overbelastes.

• Bruk den røde knappen (0) på PÅ/AV-bryteren (1) til å slå av sagen hvis du ikke skal bruke den umiddelbart.

9.7 Kobling for støvavtrekk

Koblingen for støvavtrekk (5) er plassert på baksiden av sagen. Et oppsamlingssystem for støv kan kobles til denne porten for å hjelpe til med å fjerne sagflis fra arbeidsområdet.

10 RENGJØRING OG VEDLIKEHOLD

10.1 Oversikt over rengjøring og vedlikehold

Før hver gangs bruk Hva? Hvordan? Sjekk at sagbladet er korrekt posisjonert og godt festet. Se skifte av sagbladet. Sjekk om sagbladvernet er fylt med sagflis, og fjern dette om nødvendig. Bruk trykkluft til å blåse sagflisen ut, eller bruk en børste. Sjekk at gapet mellom sagbladet og spaltekniven er satt til 3-5 mm. Korriger om nødvendig. Justering av spaltekniven. Sjekk at strømledningen er uskadet. Inspiser ledningen. Hvis den er skadet må den skiftes av en elektriker. Jevnlig og iht. arbeidsforholdene Hva? Hvordan? Skrudde forbindelser. Sjekk alle skrudde forbindelser og stram etter behov. Rengjør lufteåpningene på motoren for å fjerne sagflis. Bruk en støvsuger eller en børste for å fjerne sagflis.

10.2 Rengjøring av sagen

Fare for elektrisk støt! Ikke sprut vann på sagen. Ikke bruk såpe eller løsemidler. Disse kan gjøre ubotelig skade. Plastdeler kan korroderes av kjemikaliene. Godt stell og jevnlig rengjøring gjør at sagen vil fungere godt i lang tid.

• Hold lufteåpningene rene og fri for sagflis.

Fare for personskade! Før du utfører vedlikehold må du trekke ut støpslet (koble fra strømmen). Fare for personskade! Rett etter saging vil sagbladet være varmt. La bladet kjøles ned. Rengjør aldri et varmt sagblad med antennelige væsker. Også et stillestående sagblad kan skade deg! Bruk hansker når du skifter sagblad.POWX07590 NO Copyright © 2023 VARO S i d e | 13 www.varo.com

10.3.1 Montere og skifte sagbladet (Fig. 8)

OBS! Trekk støpslet ut av stikkontakten. OBS! Sørg for at saghuset er godt opplyst.

• Fjern skruen (24) på fronten av bordinnsatsen.

• Ta ut bordinnsatsen.

• Bruk sveiven og drei mot venstre for å bringe sagbladet så langt opp som det vil gå.

• Bruk nøklene (14) til å fjerne skruene som holder sagbladet og skift ut sagbladet med et passende nytt blad. Vær oppmerksom på rotasjonsretningen! Se pilen på sagbladet. Tennene må peke mot på/av-bryteren (1).

• Bring sagbladet til 0 grader og stram til.

• Bring sagbladet til øverste posisjon.

• Ta av sagbladvernet.

• Løsne skruen (A) litt med en passende kombinasjonsnøkkel til spaltekniven (8) løsner (men ikke ta ut skruen).

• Still spaltekniven høyere eller lavere ved å skyve opp eller ned i det ovale hullet.

• Monter alle demonterte deler i motsatt rekkefølge.

Fare for personskade! Oppbevar sagen slik at den ikke kan startes av uautoriserte personer. Påse at ingen kan skade seg på enheten der den oppbevares. Skade på sagen! Må ikke oppbevares ubeskyttet på et fuktig sted.POWX07590 NO Copyright © 2023 VARO S i d e | 14 www.varo.com 12 TEKNISKE DATA Nominell spenning 220-240 V Nominell frekvens 50 Hz Nominell strøm S1:1400 W S6 25 % 1700 W Vekt 17,75 kg Beskyttelsesklasse

Beskyttelsesgrad IP20 Tomgangshastighet 4800 min-1 Sagbladets diameter (ytre) 210 mm Sagbladets hull (innvendig) 30 mm Sagbladets tykkelse 2,4 mm Antall tenner 24 T Maks kuttedybde ved 90° 70 mm Maks kuttedybde ved 45° 45 mm Bordstørrelse 500 x 445 mm Bordhøyde (+ stativ) 780 mm Kobling for støvavtrekk Ø 35 mm Bordforlengelse venstre/høyre 500 x 70 mm 13 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 88 dB(A) Lydeffektnivå LwA 101 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). 14 GARANTI

• Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
