GEBRUIKSAANWIJZING POWX07590 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 5

6.3 Oorzaken van terugslag en gerelateerde waarschuwingen ................................. 6

6.4 Gebruikswaarschuwingen voor de tafelzaag ........................................................ 7

9.2.4 Handzwengel voor het instellen van de zaaghoogte ................................................ 10

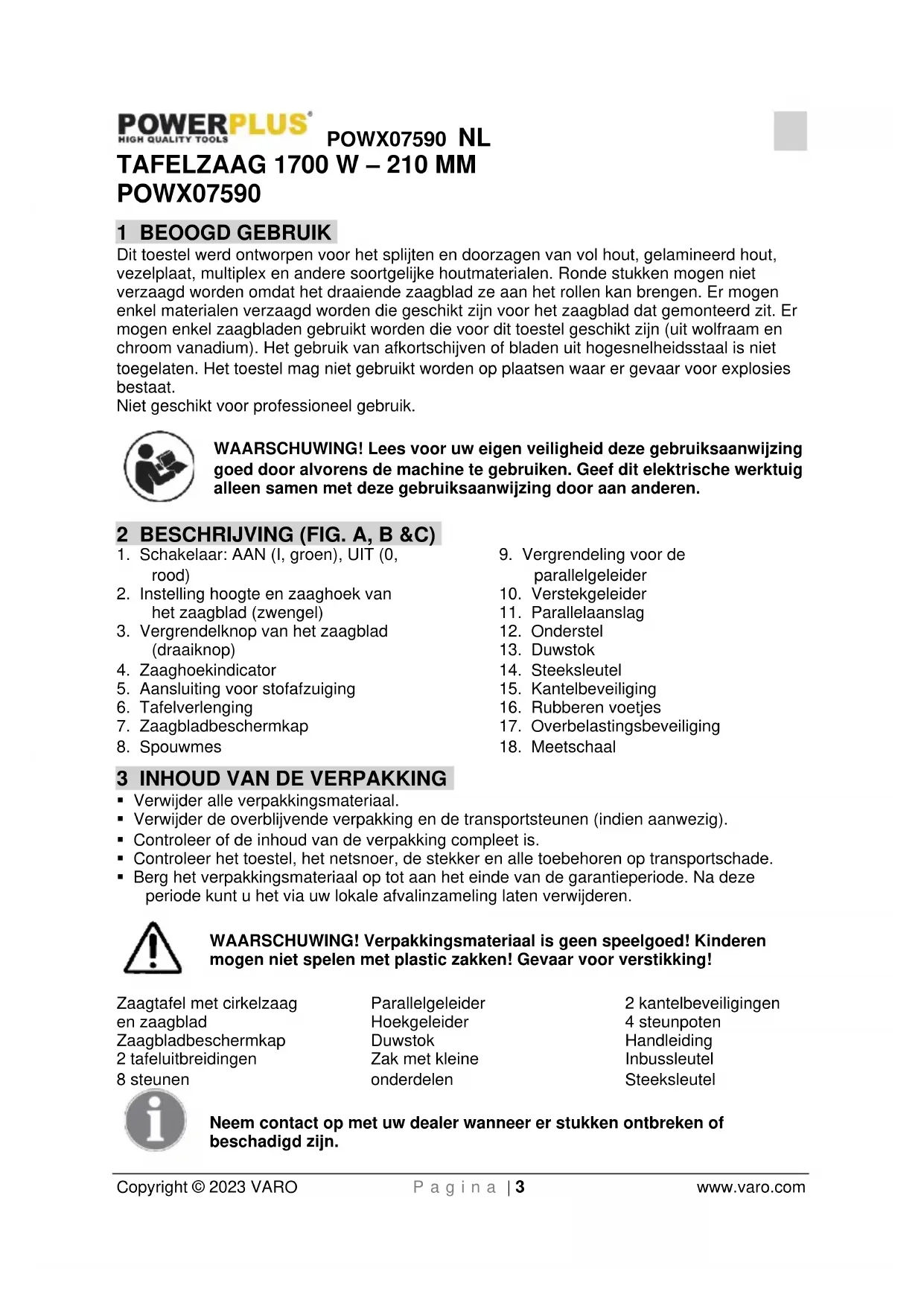

POWX07590 1 BEOOGD GEBRUIK Dit toestel werd ontworpen voor het splijten en doorzagen van vol hout, gelamineerd hout, vezelplaat, multiplex en andere soortgelijke houtmaterialen. Ronde stukken mogen niet verzaagd worden omdat het draaiende zaagblad ze aan het rollen kan brengen. Er mogen enkel materialen verzaagd worden die geschikt zijn voor het zaagblad dat gemonteerd zit. Er mogen enkel zaagbladen gebruikt worden die voor dit toestel geschikt zijn (uit wolfraam en chroom vanadium). Het gebruik van afkortschijven of bladen uit hogesnelheidsstaal is niet toegelaten. Het toestel mag niet gebruikt worden op plaatsen waar er gevaar voor explosies bestaat. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A, B &C)

2. Instelling hoogte en zaaghoek van

het zaagblad (zwengel)

3. Vergrendelknop van het zaagblad

5. Aansluiting voor stofafzuiging

9. Vergrendeling voor de

16. Rubberen voetjes

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! Zaagtafel met cirkelzaag en zaagblad Zaagbladbeschermkap 2 tafeluitbreidingen 8 steunen Parallelgeleider Hoekgeleider Duwstok Zak met kleine onderdelen 2 kantelbeveiligingen 4 steunpoten Handleiding Inbussleutel Steeksleutel Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.POWX07590 NL Copyright © 2023 VARO P a g i n a | 4 www.varo.com

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Wijst op gevaar voor verwondingen of schade aan het toestel.

Lees de handleiding vóór het gebruik.

Voldoet aan alle verplichte veiligheidsstandaarden van de Europese richtlijnen die van toepassing zijn.

Draag gehoorbescherming.

Draag oogbescherming.

Hou uw handen weg van de bladen. Raak de bladen niet aan bij het starten of het gebruiken van het toestel.

Draag in stoffige omstandigheden een masker.

Klasse II - De machine is dubbel geïsoleerd, een aardedraad is daarom niet nodig. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.POWX07590 NL Copyright © 2023 VARO P a g i n a | 5 www.varo.com

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit tePOWX07590 NL Copyright © 2023 VARO P a g i n a | 6 www.varo.com voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft. 6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES

6.1 Waarschuwingen m.b.t. tot beschermkappen

• Hou beschermkappen op hun plek. Beschermkappen moeten in een correct werkende staat verkeren en correct gemonteerd zitten.

• Gebruik altijd de zaagbladbeschermkap en het spouwmes voor elke afkortbewerking.

• Breng onmiddellijk het beschermingssysteem opnieuw aan nadat u een bewerking hebt voltooid (zoals het herzagen van zaagsnedes) waarvoor de beschermkap en het spouwmes verwijderd moesten worden.

• Zorg ervoor dat het zaagblad de beschermkap en spouwmes niet raakt en dat het ook geen contact maakt met het werkstuk vóór de schakelaar wordt aangezet.

• Stel het spouwmes in zoals in deze handleiding beschreven wordt.

• Het spouwmes moet tot in het werkstuk komen om zijn werk te kunnen doen.

• Gebruik het geschikte zaagblad dat bij het spouwmes hoort.

6.2 Waarschuwingen m.b.t. zaaghandelingen

Plaats uw vingers of handen nooit in de buurt of in lijn met het zaagblad.

• Duw het werkstuk uitsluitend tegen de draairichting tegen het zaagblad of snijmes aan.

• Gebruik nooit de verstekgeleider om het werkstuk aan te voeren bij schulpbewerkingen en gebruik nooit de parallelaanslag als een lengteaanslag wanneer u afkortsneden maakt met de verstekgeleider.

• Oefen bij het schulpen altijd de aanvoerkracht uit tussen de aanslag en het zaagblad. Gebruik een duwstok wanneer de afstand tussen de aanslag en het zaagblad minder dan 150 mm is en gebruik een duwblok wanneer de afstand kleiner is dan 50 mm.

• Gebruik enkel de duwstok die door de fabrikant werd geleverd of die volgens de instructies werd vervaardigd.

• Gebruik nooit een beschadigde of ingezaagde duwstok.

• Voer geen bewerkingen “met de vrije hand” uit. Gebruik altijd ofwel de verstekgeleider of parallelaanslag om het werkstuk te positioneren en te geleiden.

• Reik nooit rond of over een zaagblad.

• Voorzie hulpondersteuningen voor het werkstuk aan de achterkant en/of zijkanten van de zaagtafel zodat lange en/of brede werkstukken vlak blijven.

• Voer het werkstuk met een gelijkmatige snelheid toe. Buig of tors het werkstuk niet. Schakel het gereedschap onmiddellijk uit wanneer er blokkeringen optreden, haal de stekker uit het stopcontact en verwijder dan de blokkades.

• Verwijder geen stukjes afgezaagd materiaal wanneer de zaag draait.

• Gebruik een hulpgeleider in contact met het tafeloppervlak wanneer u stukken van minder 2 mm dik schulpt.

6.3 Oorzaken van terugslag en gerelateerde waarschuwingen

Terugslag is een plotse reactie van het werkstuk door een gekneld, geblokkeerd zaagblad of een slecht uitgelijnde zaagsnede in het werkstuk t.o.v. het zaagblad of wanneer een deel van het werkstuk blokkeert tussen het zaagblad en de parallelgeleider of een ander vast voorwerp.POWX07590 NL Copyright © 2023 VARO P a g i n a | 7 www.varo.com Meestal wordt bij terugslag het werkstuk aan zijn achterkant door het zaagblad van de tafel opgetild en in de richting van de gebruiker geslingerd. Terugslag is het gevolg van een verkeerdelijk gebruik van de zaag en/of verkeerde gebruikshandelingen of omstandigheden en kan voorkomen worden door de juiste voorzorgen te nemen zoals hieronder beschreven.

• Sta nooit rechtstreeks in de lijn van het zaagblad. Sta met uw lichaam altijd aan dezelfde kant van het zaagblad als de geleider.

• Reik niet over of achter het zaagblad om aan het werkstuk te trekken of het te ondersteunen.

• Hou het deel van het werkstuk dat wordt afgezaagd nooit vast en duw het niet tegen het draaiend zaagblad.

• Lijn de geleider parallel met het zaagblad uit.

• Gebruik een aandrukkam om het werkstuk tegen de tafel en geleider te houden wanneer u sneden maakt die niet door heen het hout gaan zoals herzaagsnedes.

• Wees extra voorzichtig wanneer u een zaagsnede maakt in blinde plaatsen of gemonteerde werkstukken.

• Ondersteun grote panelen om het gevaar voor knelling van het zaagblad en terugslag te minimaliseren.

• Wees extra voorzichtig wanneer u een werkstuk zaagt dat getorst, knoestig of gebogen is of dat geen rechte kant heeft om het met de verstekgeleider of parallelaanslag te geleiden.

• Zaag nooit meer dan één werkstuk dat boven of naast elkaar gestapeld is.

• Wanneer u de zaag moet herstarten met het zaagblad in het werkstuk, centreer dan het zaagblad in de zaagsnede zodat de zaagtanden niet in het materiaal vastgegrepen zitten.

• Hou de zaagtanden proper, scherp en voldoende gezet. Gebruik nooit gebogen zaagbladen of zaagbladen met gescheurde of afgebroken tanden.

6.4 Gebruikswaarschuwingen voor de tafelzaag

• Schakel de tafelzaag uit en haal de stekker uit het stopcontact wanneer u het tafelinzetstuk verwijdert, het zaagblad vervangt of afregelingen uitvoert aan het spouwmes of de zaagbladbeschermkap en wanneer de machine onbeheerd wordt achtergelaten.

• Laat de tafelzaag nooit onbeheerd draaien. Schakel ze uit en ga er niet van weg voordat ze volledig tot stilstand is gekomen.

• Plaats de tafelzaag op een goed verlichte en vlakke plaats waar u een stevige voetpositie en evenwicht kunt bewaren. Ze moet op een plek geplaatst worden waar er voldoende ruimte is om makkelijk met de grootte van uw werkstuk te kunnen werken.

• Voer regelmatig reinigingswerkzaamheden onder de zaagtafel en/of aan de stofafzuiging uit en verwijder alle zaagsel.

• De tafelzaag moet bevestigd worden.

• Verwijder gereedschappen, houtafval, enz. van de tafel voordat het zaagblad ingeschakeld wordt.

• Gebruik altijd zaagbladen met de juiste grootte en vorm van montageopening (diamant versus rond).

• Gebruik nooit verkeerde of beschadigde zaagbladmontagemiddelen zoals flenzen, tussenringen, bouten of moeren.

• Ga nooit op de tafelzaag staan, gebruik ze niet als opstapje.

• Zorg dat het zaagblad in de juiste draairichting gemonteerd wordt. Gebruik geen slijpstenen, draadborstels of schuurwielen met de tafelzaag. 7 VEILIGHEIDSUITRUSTING

Het spouwmes (8) voorkomt dat een werkstuk door de opgaande tanden wordt gegrepen en naar de gebruiker terug wordt geslingerd. Tijdens het gebruik moet het spouwmes op zijn plaats zitten.POWX07590 NL Copyright © 2023 VARO P a g i n a | 8 www.varo.com

7.2 Zaagbladbeschermkap

De zaagbladbeschermkap (7) voorkomt dat de gebruiker per ongeluk het zaagblad aanraakt en het voorkomt ook rondvliegende splinters. De zaagbladbeschermkap moet tijdens het gebruik op haar plaats zitten.

De duwstok (13) op de figuur hiernaast) dient als een verlengstuk van de hand en beschermt de gebruiker tegen het per ongeluk aanraken van het zaagblad. De duwstok moet altijd gebruikt worden wanneer de afstand tussen de geleider en het zaagblad kleiner is dan 120 mm.

8 UITPAKKEN EN MONTEREN

Pak het toestel uit en controleer of alle onderdelen aanwezig zijn. Laat het zaagblad onder het tafeloppervlak neer (zie 8.4 Instellen van de zaagdiepte). Draai de zaagtafel ondersteboven. Nota: neem contact op met de verkoper wanneer er onderdelen ontbreken of beschadigd zijn.

8.1 Montage (Fig. 1)

Monteer eerst de L- en R-uitbreidingen aan de tafelzaag (zonder de beugels). Monteer het onderstel en monteer het aan de tafelzaag. Het onderstel (12) bestaat uit vier tafelpoten met 4 dwarssteunen die gemonteerd moeten worden. Benodigd gereedschap: 2 combinatiesleutels

• Maak de vier tafelpoten vast aan de hoeken van de zaagtafel. Let wel, de poten aan de achterzijde moeten zo gemonteerd worden dat de gaten voor de montage van de kantelbeveiligingen naar de achterzijde van de machine gericht staan.

• Monteer de dwarssteunen (A) aan de voor en achterzijde tussen poten (12)

• Monteer de dwarssteunen (A) aan de zijkanten tussen poten (12) Doe dit door elke dwarssteun langs binnen met twee schroeven, ringen en borgmoeren aan elke tafelpoot vast te maken.

• Duw de rubberen voetjes (16) op de steunpoten.

• Monteer tenslotte de vier steunen met de tafelverlenging en de tafelpoten. De steunen worden gemonteerd doorheen de schroefopeningen in de behuizing. Nota: Plaats het toestel enkel op een vlakke en slipvrije ondergrond. Het toestel mag niet kunnen wiebelen.

8.2 De kantelbeveiliging monteren (Fig. 2)

• Er bevindt zich een moer (b) op de voet (a) die op de vereiste lengte van de voet kan ingesteld worden. Draai aan de moeren (b) tot ze op de geschikte positie op de draadstang zitten en monteer de voet in de opening van de hulpsteun (c).

• Plaats het uiteinde van de hulpsteun (c) tegen de poot (d), stop twee bouten doorheen de uitgelijnde montageopeningen van de poot (d) en dwarsschoor (e), breng tussenringen, veerringen en moeren aan op de bouten en draai de twee moeren vast. Nota: de hulpsteunen moeten aan de achterkant van de zaagtafel gemonteerd worden, om omvallen tijdens het werken te voorkomen.POWX07590 NL Copyright © 2023 VARO P a g i n a | 9 www.varo.com

8.3 Montage van de parallelgeleider (Fig. 3)

• Plaats de parallelaanslag (11) op de gewenste plaats op de tafel, stop de bouten van de vergrendelknoppen (9) doorheen beide uiteinden (c) van de parallelaanslag en doorheen de tafel en zet ze vast m.b.v. de klemplaat (b).

• Om de positie van de parallelaanslag aan te passen, zet u de vergrendelknoppen (9) aan beide kanten los en schuift u de parallelaanslag over de tafel. Zet de vergrendelknoppen opnieuw vast zodra de positie is aangepast. Zorg ervoor dat de aanslag perfect parallel met het zaagblad staat en dat hij volledig vast staat om terugslag te voorkomen. Gebruik de parallelaanslag niet wanneer u doorheen de houtvezel zaagt (dwars doorzagen).

8.4 Montage van de verstekgeleider (Fig. 4)

De verstekgeleider (10) bestaat uit twee delen – de aanslagplaat (A) en de hoekinstelling (B) – die aan elkaar bevestigd moeten worden.

• Breng de aanslagplaat (A) met de instelschroeven (C) in de openingen van de hoekinstelling (B). Breng ze in de gewenste stand en zet de instelschroeven vast. Schuif de geleider (D) van de verstekgeleider in de gewenste geleiderail op het tafeloppervlak. Rechtshandige gebruikers verkiezen om de verstekgeleider op de linker geleiderail van de tafel aan te brengen.

8.5 De zaagbladbeschermkap monteren

Gevaar voor verwondingen! Het zaagblad moet op minimaal 30 mm hoogte ingesteld worden.

• Monteer eerst zwengel (2).

• Zet het zaagblad in de hoogste stand.

• Plaats de zaagbladbescherming op de splijtwig (8) zodat de bout in de opening past. Zet dan de vleugelmoer vast.

8.6 Het onderstel monteren

• Plaats een rubberen voet (16) op elke poot.

• Stop de slotbouten doorheen de poten, door de schoren en dan in de gaten. Zet elke bout vast met een tussenring en zeskantmoer. Span de moer aan.

• Monteer de 2 valpreventiesteunen (15) met de bouten, ringen en moeren en zet ze dan stevig vast. 9 GEBRUIK Gevaar voor verwondingen! Duw onmiddellijk op de rode knop “0” van de aan/uit schakelaar en haal de stekker uit het stopcontact wanneer het toestel een fout vertoont.POWX07590 NL Copyright © 2023 VARO P a g i n a | 10 www.varo.com

9.1 Te controleren vóór u het toestel start!

Gevaar voor verwondingen! Het toestel mag enkel gestart worden wanneer het geen defecten vertoont. Wanneer een onderdeel mogelijk defect is dan moet het worden vervangen vóór het toestel opnieuw wordt gebruikt. Controleer het volgende om er zeker van te zijn dat het toestel in een veilige werktoestand verkeert:

• Controleer en zorg ervoor dat er geen zichtbare gebreken zijn.

• Controleer en zorg ervoor dat alle onderdelen van het toestel correct gemonteerd zitten.

• Controleer en zorg ervoor dat alle veiligheidsuitrusting correct werkt.

• Controleer en zorg ervoor dat het zaagblad vrij kan bewegen.

• Controleer of de instelschroef voor het instellen van de zaaghoek is aangedraaid.

9.2 Bedieningselementen

9.2.1 Aan/uit - schakelaar

• Aanzetten: Duw op de groene “I” knop van de aan/uit schakelaar (1) om de zaag aan te zetten. Wacht tot het zaagblad zijn maximale snelheid bereikt heeft vóór u begint te zagen.

• Uitschakelen: Duw op de rode “0” knop van de aan/uit schakelaar (1) om de zaag uit te schakelen.

9.2.2 Overbelastingsbeveiliging (17)

De machine is uitgerust met een overbelastingsbeveiliging (17). Laat de machine minimaal 30 minuten afkoelen vóór u ze opnieuw inschakelt. Druk eerst op de zwarte knop naast de schakelaar en dan op de groene knop (1) om de machine te herstarten.

9.2.3 Instelmechanisme voor de zaaghoek

Het zaagblad kan ingesteld worden op elke hoek tussen 0° en 45°. Draai de vergrendelknop (3) los, druk de hendel (2) in en draai tot de gewenste zaaghoek en zet vergrendelknop (3) vast.

9.2.4 Handzwengel voor het instellen van de zaaghoogte

De hoogte van het zaagblad moet ingesteld worden volgens de hoogte van het werkstuk. Het zaagblad moet altijd één zaagtand hoger gezet worden dan het werkstuk hoog is. U kunt deze instelling maken door de handzwengel naar links of rechts te draaien. Nota: Om van de volledige 45° gebruik te kunnen maken moet de zaaghoogte overeenstemmend verlaagd worden.

Deze geleider kan ingesteld worden tot max. 120 mm voor het verstekzagen. Gevaar voor verwondingen! Duw de aanslag (Fig. 4 A) niet de ver in de richting van het zaagblad. De opening tussen de aanslag (Fig. 4 A) en het zaagblad moet ongeveer 2 cm bedragen.

• Zet de instelschroef (A) los, stel de gewenste hoek in en zet dan de instelschroef terug vast.

• Duw indien nodig de aanslagplaat (C) voorwaarts of achterwaarts. Zet hiervoor de beide instelschroeven (B) los, duw op de aanslagplaat en zet de instelschroeven terug vast.

9.3.3 Instellen van de steun van de parallelaanslag

De aanslag kan verwijderd worden of opnieuw worden aangebracht nadat beide vleugelmoeren werden losgezet. Hoge kant van de geleider:

• Om grote werkstukken te zagen. Lage kant van de geleider:

• Om platte werkstukken te zagen.

• Wanneer het zaagblad onder een hoek staat.

9.3.4 Parallelaanslag

Gebruik de parallelaanslag en verstekgeleider nooit tegelijkertijd!

• De breedte van een snede wordt bepaald door de parallelaanslag (11) naar links of rechts te zetten.

• De tafelzaag beschikt over een meetschaal (18) aan de voorkant van het toestel. De meetwaarden hebben een metrische schaal.

• Om de positie van de parallelaanslag aan te passen, zet u de vergrendelknoppen (10) los en schuift u de aanslag over de werktafel. Zet de vergrendelknoppen opnieuw vast zodra de positie is aangepast.

• De positie van de aanslag aanpassen m.b.v. het werkstuk en de meetschaal (18):

i. Plaats het werkstuk op de zaagtafel tegen de parallelaanslag.

ii. Zet de vergrendelknoppen (9) los om de parallelaanslag te

ontgrendelen en schuif de parallelaanslag en het werkstuk samen naar links of rechts totdat de linkerkant van de parallelaanslag uitlijnt met de gewenste afmeting op de meetschaal (18).

iii. Zet de parallelaanslag vast door de vergrendelknoppen in

wijzerzin vast te draaien.

9.4 Instellen van de zaagdiepte (Fig. 6)

Gevaar voor verwondingen! Lichaamsdelen of voorwerpen in het afregelgebied kunnen door het werkende zaagblad worden gegrepen! Stel de zaagdiepte enkel bij wanneer het zaagblad stil staat!!

• Regel de zaagdiepte/zaagbladhoogte bij door aan de zwengel te draaien (A).

• De handzwengel in tegenwijzerzin draaien, verkleint de zaagdiepte. De zwengel in wijzerzin draaien, vergroot de zaagdiepte. Nota: Om speling op de zaagdiepte te vermijden regelt u best het zaagblad van onderuit naar de gewenste stand. De zaagdiepte is optimaal ingesteld wanneer het zaagblad een tand hoger komt dan het werkstuk.POWX07590 NL Copyright © 2023 VARO P a g i n a | 12 www.varo.com

9.5 Instellen van de zaagbladhoek (Fig. 7)

Gevaar voor verwondingen! Lichaamsdelen of voorwerpen in het afregelgebied kunnen door het werkende zaagblad worden gegrepen! Stel de zaagdiepte enkel bij wanneer het zaagblad stil staat!!

• Zet de fixeerschroef (3) los.

• Stel de gewenste zaaghoek in.

• De ingestelde hoek kan op de schaal (4) afgelezen worden.

• Zet de fixeerschroef (3) vast. Nota: Om de volledige hoek van 45° te bereiken moet de zaagdiepte in verhouding worden verkleind.

Gevaar voor verwondingen! Wanneer de opening tussen de parallelaanslag en het zaagblad kleiner is dan 120 mm dan moet de duwstok gebruikt worden. Gevaar voor verwondingen! Hou altijd het deel van het werkstuk vast dat tegen de aanslag gedrukt is en niet het stuk dat wordt afgezaagd. Machinebeschadiging! Controleer zorgvuldig het te verwerken hout. Vreemde voorwerpen zoals nagels, schroeven en gelijkaardige voorwerpen kunnen het toestel ernstig beschadigen.

• Stel de gewenste opening tussen de parallelgeleider en het zaagblad in.

• Stel de gewenste hoek van de verstekgeleider in.

• Stel de hoogte van het zaagblad in.

• Stel de gewenste hoek van het zaagblad in.

• Plaats het werkstuk tegen de verstekgeleider.

• Schakel de cirkelzaag in door op de groene “I” knop van de aan/uit schakelaar te duwen (1).

• Duw het werkstuk gelijkmatig in een vloeiende beweging naar de achterkant van de zaag. Zorg ervoor dat de zaag niet overbelast wordt.

• Gebruik de rode “O” knop van de aan/uit schakelaar (1) om het toestel uit te schakelen wanneer u niet onmiddellijk verder werkt.

9.7 Aansluiten van de stofafzuiging

De aansluiting voor de stofafzuiging (5) bevindt zich aan de achterkant van de zaagmachine. Op deze aansluiting kan een stofopvangsysteem worden aangesloten dat helpt om het zaagstof uit het werkgebied te verwijderen.POWX07590 NL Copyright © 2023 VARO P a g i n a | 13 www.varo.com

10 REINIGING EN ONDERHOUD

10.1 Reiniging en onderhoud: overzicht

Vóór elk gebruik: Wat? Hoe? Controleer het zaagblad om er zeker van te zijn dat het in de juiste stand staat en stevig vast zit. Zie het deel over het vervangen van het zaagblad Controleer de opvang van de zaagbladbeschermkap op spanen/zaagsel. Verwijder de spanen indien nodig. Gebruik perslucht om de spanen/zaagsel weg te blazen of gebruik een borstel. Controleer of de opening tussen het zaagblad en het spouwmes is ingesteld op 3 tot 5 mm en corrigeer indien nodig. Zie het deel over het instellen van het spouwmes. Controleer het netsnoer op beschadiging. Voer een visuele inspectie uit en laat indien nodig het snoer door een elektrotechnicus herstellen. Regelmatig en volgens de gebruiksomstandigheden: Wat? Hoe? Schroefverbindingen Controleer alle schroefverbindingen en zet ze indien nodig vast. Reinig de ventilatiesleuven van de motor en verwijder het stof. Gebruik een stofzuiger of een borstel om de spanen/stof te verwijderen.

10.2 Reiniging van het toestel

Gevaar voor een elektrische schok! Spat niet met water op het toestel of stel het niet bloot aan water. Gebruik nooit detergenten of oplosmiddelen om het toestel te reinigen. Deze kunnen onherstelbare schade aan het toestel toebrengen. De plastic onderdelen kunnen door de chemicaliën aangetast worden. Een zorgvuldige behandeling en een regelmatige reiniging zullen ervoor zorgen dat het toestel blijft werken en gedurende lange tijd goed zal presteren.

• Verwijder vuil met een borstel.

• Wrijf het toestel proper met een vochtige doek.

• Hou de ventilatiesleuven proper en stofvrij.

10.3 Onderhoud van het toestel

Gevaar voor verwondingen! Zorg ervoor dat de stekker uit het stopcontact is (ontkoppel de stroomvoorziening) vóór u enig onderhoudswerk uitvoert. Gevaar voor verwondingen! Kort na het zagen kan het zaagblad nog zeer heet zijn. Laat een heet zaagblad afkoelen. Reinig een heet zaagblad nooit met brandbare vloeistoffen. Een stilstaand zaagblad kan verwondingen veroorzaken! Gebruik werkhandschoenen om het zaagblad te vervangen.POWX07590 NL Copyright © 2023 VARO P a g i n a | 14 www.varo.com

10.3.1 Het zaagblad monteren en vervangen (Fig. 8)

Opgelet! Haal de stekker uit het stopcontact. Opgelet! Zorg ervoor dat de zaagmachine goed verlicht is.

• Verwijder de schroef (24) van de voorkant van het tafelinzetstuk.

• Verwijder het tafelinzetstuk.

• Gebruik de hendel en draai hem naar links om het zaagblad zo ver als mogelijk naar boven te brengen.

• Gebruik de sleutels (14) om de schroef van het zaagblad los te maken en vervang het blad door een geschikt vervangexemplaar. Let op de draairichting! Let op de pijl op het zaagblad. De tanden moeten in de richting van de aan/uit-schakelaar (1) wijzen.

10.3.2 Bijregelen van het spouwmes (Fig. 9)

De opening tussen de buitenrand van de zaag en het spouwmes (8) moet tussen de 3 en 5 millimeter bedragen.

• Breng het zaagblad in zijn 0°-stand en zet het vast.

• Breng het zaagblad naar zijn hoogste stand.

• Verwijder de zaagbladbeschermkap.

• Verwijder het tafeloppervlak.

• Zet de moer (A) lichtjes los m.b.v. een passende combinatiesleutel totdat het spouwmes (8) loskomt (verwijder de moer niet).

• Zet het spouwmes hoger of lager door het in het diepe gat naar boven of naar onder te duwen.

• Monteer alle gedemonteerde onderdelen in omgekeerde volgorde. 11 BEWARING, TRANSPORT

Gevaar voor verwondingen! Bewaar het toestel op een manier zodat het niet gestart kan worden door onbevoegde personen. Zorg ervoor dat niemand zich aan het opgeborgen toestel kan bezeren. Beschadiging van de machine! Bewaar de machine niet onbeschermd in een vochtige omgeving. 12 TECHNISCHE GEGEVENS Nominale spanning 220 – 240 V Nominale frequentie 50 Hz Nominaal vermogen S1: 1400 W S6 25% 1700 W Gewicht 17,75 kg Isolatieklasse

Beschermingsgraad IP20 Toerental onbelast 4800 min-1 (Buiten)diameter van het zaagblad 210 mm Boring van het zaagblad (intern) 30 mm Dikte van het zaagblad

Copyright © 2023 VARO P a g i n a | 15 www.varo.com Aantal tanden 24 T Max. zaagdiepte bij 90° 70 mm Max. zaagdiepe bij 45° 45 mm Tafelafmetingen 500 x 445 mm Tafelhoogte(+onderstel) 780 mm Stofafzuigaansluiting Ø 35 mm Tafeluitbreiding 500 x 70 mm 13 GELUID Geluidswaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Lpa (Geluidsdrukniveau) 88 dB(A) Lwa (Geluidsprestatieniveau) 101 dB(A) OPGELET! Het geluidsvermogenniveau kan de 85 dB(A) overschrijden. In dat geval moet persoonlijke gehoorbescherming gedragen worden. 14 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.POWX07590 NL Copyright © 2023 VARO P a g i n a | 16 www.varo.com

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 15 MILIEU Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze. Het elektrische afval mag niet op dezelfde manier behandeld worden dan het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking. 16 CONFORMITEITSVERKLARING VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: Tafelzaag Handelsmerk: POWERplus Model: POWX07590 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
