MANUAL DE UTILIZADOR POWX07590 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................. 5

5.5 Assistência técnica ................................................................................................. 6

6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS .............................. 6

6.1 Avisos relacionados com as proteções ................................................................ 6

8.2 Instale a proteção de inclinação (Fig. 2) ................................................................ 8

8.3 Instalar a barreira paralela (Fig. 3) ......................................................................... 9

8.4 Montar o batente do corte em ângulo (Fig. 4) ....................................................... 9

8.5 Montar a proteção da lâmina de serra ................................................................... 9

9.2.3 Ajustar o mecanismo para o ângulo de inclinação ................................................... 10

9.2.4 Manivela para ajuste da altura de corte ................................................................... 10

9.3 Paragens da peça de trabalho .............................................................................. 10

9.7 Ligação de extração de poeiras ........................................................................... 13

10.3 Manutenção da unidade ....................................................................................... 13

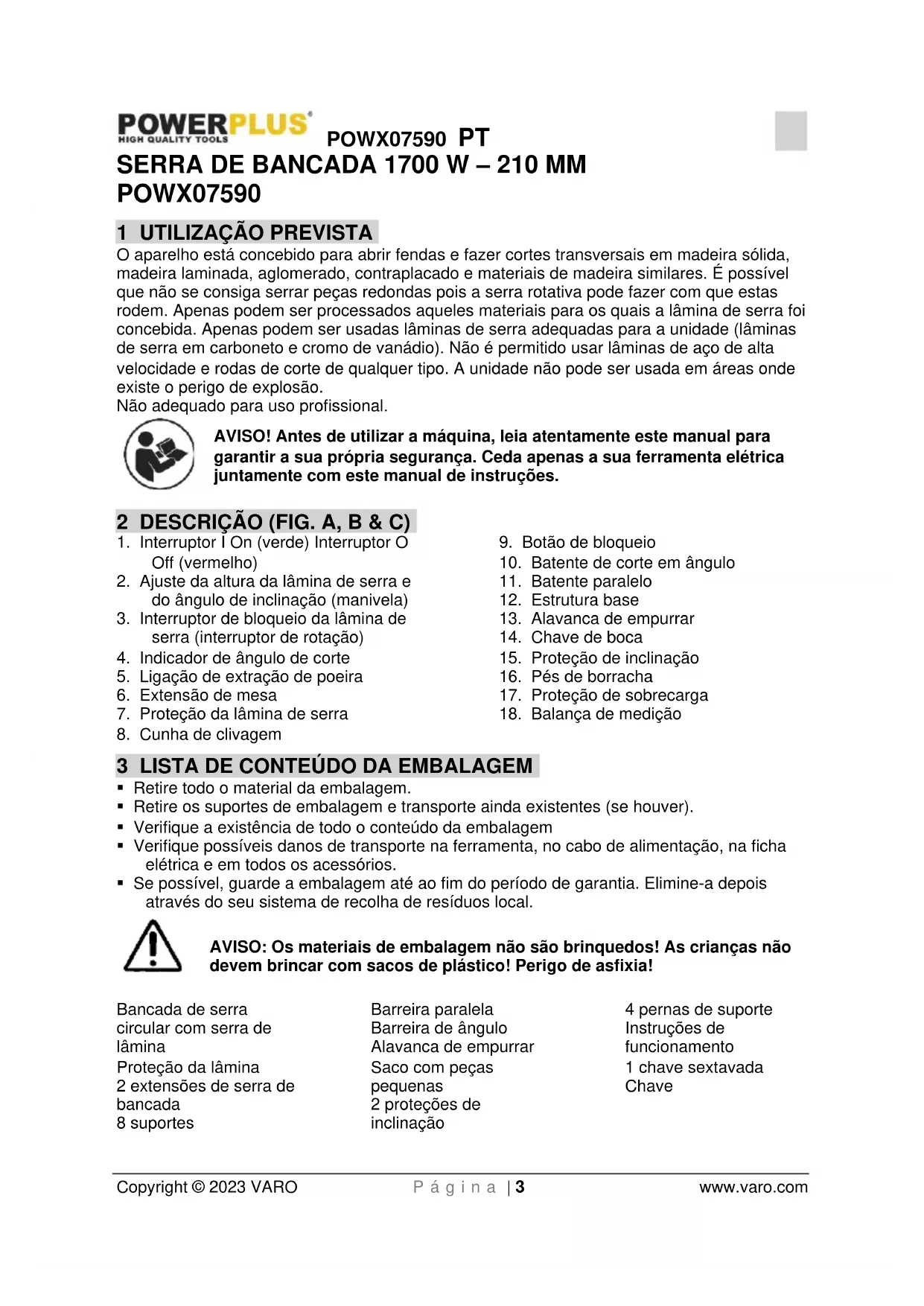

1 UTILIZAÇÃO PREVISTA

O aparelho está concebido para abrir fendas e fazer cortes transversais em madeira sólida, madeira laminada, aglomerado, contraplacado e materiais de madeira similares. É possível que não se consiga serrar peças redondas pois a serra rotativa pode fazer com que estas rodem. Apenas podem ser processados aqueles materiais para os quais a lâmina de serra foi concebida. Apenas podem ser usadas lâminas de serra adequadas para a unidade (lâminas de serra em carboneto e cromo de vanádio). Não é permitido usar lâminas de aço de alta velocidade e rodas de corte de qualquer tipo. A unidade não pode ser usada em áreas onde existe o perigo de explosão. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A, B & C)

2. Ajuste da altura da lâmina de serra e

do ângulo de inclinação (manivela)

3. Interruptor de bloqueio da lâmina de

serra (interruptor de rotação)

4. Indicador de ângulo de corte

5. Ligação de extração de poeira

7. Proteção da lâmina de serra

8. Cunha de clivagem

9. Botão de bloqueio

10. Batente de corte em ângulo

15. Proteção de inclinação

17. Proteção de sobrecarga

18. Balança de medição

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO: Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! Bancada de serra circular com serra de lâmina Proteção da lâmina 2 extensões de serra de bancada 8 suportes Barreira paralela Barreira de ângulo Alavanca de empurrar Saco com peças pequenas 2 proteções de inclinação 4 pernas de suporte Instruções de funcionamento 1 chave sextavada ChavePOWX07590 PT Copyright © 2023 VARO P á g i n a | 4 www.varo.com Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante. 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Apresenta risco de ferimentos pessoais ou danos na ferramenta.

Em conformidade com os padrões de segurança das Diretivas Europeias aplicáveis.

Use proteção auditiva.

Use proteção de olhos.

Mantenha as mãos afastadas das lâminas de serra, não toque nas lâminas de serra ao ligar ou enquanto operar a unidade.

Use uma máscara em condições de poeira!

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).

5.1 Local a trabalhar

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de caraterísticas.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.POWX07590 PT Copyright © 2023 VARO P á g i n a | 5 www.varo.com

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança de pessoas

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras antipoeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem joias. Mantenha o cabelo, roupa e luvas de trabalho afastados de peças em movimento. As roupas soltas, joias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar asPOWX07590 PT Copyright © 2023 VARO P á g i n a | 6 www.varo.com peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.

6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS

6.1 Avisos relacionados com as proteções

• Mantenha as proteções devidamente localizadas. As proteções devem estar em boas condições de funcionamento e devidamente montadas.

• Use sempre uma proteção da lâmina de serra, lâmina separadora para cada operação de corte transversal.

• Volte a fixar imediatamente o sistema de proteção depois de concluir uma operação (tais como cortes desdobrados) que exija a remoção da proteção e da lâmina separadora.

• Certifique-se de que a lâmina de serra não entra em contacto com a proteção, a serra separadora ou a peça de trabalho antes de o botão ser ligado.

• Ajuste a lâmina separadora conforme descrito neste manual de instruções.

• Para que a lâmina separadora funcione, deve ser engrenada na peça de trabalho.

• Utilize a lâmina de serra para a lâmina separadora.

6.2 Avisos relacionados com procedimentos de corte

Nunca coloque os dedos ou mãos na proximidade ou em linha com a lâmina de serra.

• Introduza a peça de trabalho na lâmina de serra ou cortador apenas contra a direção da rotação.

• Nunca utilize a bitola de chanfradura para introduzir a peça de trabalho ao serrar e não use a barreira de serragem como batente de comprimento ao cortar transversalmente com a bitola de chanfradura.

• Ao serrar, aplique sempre a força de introdução da peça de trabalho entre a barreira e a lâmina de serra. Use um bastão de pressão quando a distância entre a barreira e a lâmina de serra for inferior a 150 mm, e use um bloco de pressão quando esta distância for inferior a 50 mm.

• Use apenas o bastão de pressão fornecido pelo fabricante ou construído de acordo cm as instruções.

• Nunca use um bastão de pressão danificado ou cortado.

• Não execute qualquer operação “sem mãos”. Use sempre a barreira de serragem ou a bitola de chanfradura para posicionar e guiar a peça de trabalho.

• Nunca tente chegar junto de ou sobre uma lâmina de serra rotativa.

• Suporte a peça de trabalho auxiliar na traseira e/ou laterais da mesa de serragem para peças de trabalho longas e/ou largas para as manter niveladas.

• Introduza a peça de trabalho uniformemente. Não dobre ou torça a peça de trabalho. Se ocorrer qualquer obstrução, desligue a ferramenta imediatamente e desobstrua-a.POWX07590 PT Copyright © 2023 VARO P á g i n a | 7 www.varo.com

• Não retire peças de material cortado enquanto a serra estiver a funcionar.

• Use uma barreira auxiliar em contacto com a parte superior da mesa ao serrar peças de trabalho com menos de 2 mm de espessura.

6.3 Causas e avisos relacionados com ricochetes

Um ricochete é uma reação súbita da peça de trabalho devido a uma lâmina de serra alvo de constrição, obstrução ou linha de corte desalinhada na peça de trabalho relativamente à lâmina de serra ou quando uma parte da peça de trabalho interliga a lâmina de serra à barreira de serragem ou a outro objeto fixo. É bastante frequente durante o ricochete verificar que a peça de trabalho é elevada da mesa pela traseira da lâmina de serra, sendo depois impulsionada na direção do operador. O ricochete é o resultado do uso indevido da serra e/ou procedimentos ou condições de funcionamento incorretas, e pode ser evitado ao assumir as precauções necessárias conforme indicado abaixo.

• Nunca permaneça diretamente alinhado com a lâmina de serra. Posicione o seu corpo sempre no mesmo lado da lâmina de serra como a barreira.

• Nunca tente alcançar sobre ou na traseira da lâmina de serra para puxar ou suportar a peça de trabalho.

• Nunca segure e prima a peça de trabalho que está a ser cortada contra a lâmina de serra.

• Alinhe a barreira para que fique paralela com a lâmina de serra.

• Use um featherboard para guiar a peça de trabalho contra a mesa e barreira ao efetuar cortes não transversais, tais como cortes desdobrados.

• Tenha cuidado adicional ao efetuar um corte nas zonas cegas das peças de trabalho montadas.

• Suporte os painéis maiores para minimizar o risco de constrição e ricochete da lâmina de serra.

• Tenha cuidado adicional ao cortar a peça de trabalho com torções, nós, empenas ou sem extremidade direta para a guiar com uma bitola de chanfradura ou ao longo da barreira.

• Nunca corte mais de uma peça de trabalho, empilhada na vertical ou na horizontal.

• Ao reiniciar a serra com a lâmina de serra na peça de trabalho, centre a lâmina de serra no corte para que os dentes de serragem não fiquem engrenadas no material.

• Mantenha as lâminas de serra limpas, afiadas e com ajuste suficiente. Nunca utilize lâminas de serra empenadas ou lâminas de serra com dentes fissurados ou partidos.

6.4 Avisos de procedimento de funcionamento da serra de mesa

• Desligue a serra de mesa e desligue o fio de alimentação ao remover a inserção da mesa, mudando a lâmina de serra ou efetuando os ajustes na lâmina de serragem ou proteção da lâmina de serra, e quando a máquina é deixada sem supervisão.

• Nunca deixe a serra de mesa a funcionar sem supervisão. Desligue-a e não deixe a ferramenta até parar por completo.

• Coloque a serra de mesa numa zona bem iluminada e nivelada onde pode manter uma boa base e equilíbrio. Deve ser instalada numa zona que ofereça espaço suficiente para manusear facilmente a dimensão da sua peça de trabalho.

• Limpe frequentemente e remova a serradura sob a mesa de serragem e/ou dispositivo de recolha de poeiras.

• A serra de mesa deve ser fica.

• Retire as ferramentas, fragmentos de madeira, etc. da mesa antes da serra de mesa ser ligada.

• Use sempre lâminas de serra com o tamanho e forma perfeitos (diamante em relação a redonda) de orifícios de pérgula.

• Nunca use meios de montagem da lâmina de serra danificados ou incorretos, tais como flanges, arruelas, parafusos ou porcas de lâminas de serra.

• Nunca se coloque sobre a serra de mesa, não a utilize como banco de apoio.POWX07590 PT Copyright © 2023 VARO P á g i n a | 8 www.varo.com

• Certifique-se de que a lâmina de serra é instalada para girar na direção adequada. Não use rodas de trituração, escovas de arame ou rodas abrasivas numa serra de mesa.

7 EQUIPAMENTO DE SEGURANÇA

7.1 Cunha de clivagem

A cunha de clivagem (8) evita que a peça de trabalho fique presa nos dentes em ascensão e seja atirada contra o operador. A cunha de clivagem deve permanecer posicionada durante a operação.

7.2 Protetor da lâmina de serra

O Protetor da lâmina de serra (7) protege o utilizador de tocar acidentalmente na lâmina de serra e de fragmentos voadores. O Protetor da lâmina de serra deve permanecer posicionado durante a operação.

7.3 Pau para empurrar

O pau para empurrar (13) serve como uma extensão da mão e protege o utilizador de tocar acidentalmente na lâmina de serra. O pau para empurrar deve ser sempre usado quando o espaço entre o batente e a lâmina de serra for inferior a 120 mm.

8 DESEMBALAR E MONTAR

Desembale a unidade e certifique-se de que não falta nenhuma peça. Desça a lâmina de serra por baixo da superfície da mesa (ver 8.4 Ajustar a altura de corte). Rode a mesa de serra ao contrário. Nota: Se faltar alguma peça ou estiver danificada contacte o vendedor.

8.1 Montagem (Fig. 1)

Primeiro instale as extensões L e R da mesa na serra de mesa (sem os suportes). Monte a estrutura da base e instale-a na mesa. A estrutura base (12) consiste em quatro pernas de mesa com barras transversais que devem ser montadas. Ferramentas necessárias: 2 chaves combinadas.

• Encaixe as quatro pernas da mesa nos cantos da mesa de serra. Note que as pernas na parte traseira têm de estar montadas para que os orifícios para a montagem dos dispositivos de proteção à inclinação fiquem voltados para a parte traseira da máquina.

• Empurre os pés de borracha (16) para as pernas de suporte.

• Finalmente, encaixe os quatro suportes na extensão da mesa e nas pernas da mesa. Os suportes estão instalados através dos orifícios de parafuso na armação. Nota: Coloque apenas o equipamento numa superfície nivelada e antiderrapante. O equipamento não deve oscilar.

8.2 Instale a proteção de inclinação (Fig. 2)

• Existe uma porca (b) no pé (a) que pode ser ajustada para efeitos do comprimento do engate; faça girar as porcas (b) e situe-as na posição adequada da haste roscada, proceda à montagem do pé no orifício de cada suporte adicional (c).POWX07590 PT Copyright © 2023 VARO P á g i n a | 9 www.varo.com

• Coloque a extremidade do suporte adicional (c) na perna (d), insira dois parafusos através dos orifícios da perna (d) e o suporte (e) de montagem alinhados, fixe as arruelas, arruelas de mola, insira as porcas nos parafusos e aperte as duas porcas. Nota: os suportes adicionais devem ser montados na traseira da mesa, evitando o risco de queda durante a operação.

8.3 Instalar a barreira paralela (Fig. 3)

• Coloque a barreira paralela (11) na posição desejada sobre a mesa, introduza os parafusos dos botões de bloqueio (9) através de ambas as extremidades (c) da barreira paralela, através da mesa e depois fixe-as em conjunto com a placa de fixação (b).

• Para ajustar a posição da barreira, desaperte os botões de bloqueio (9) de ambas as extremidades e faça deslizar a barreira paralela ao longo da mesa de trabalho. Assim que a posição estiver ajustada, aperte os botões de bloqueio para bloquear a barreira. Certifique-se de que a barreira se encontra perfeitamente paralela à lâmina e que se encontra totalmente fixa para evitar ricochete. Não use uma barreira paralela ao cortar grãos de madeira (corte transversal).

8.4 Montar o batente do corte em ângulo (Fig. 4)

O batente do corte em ângulo (10) consiste em duas peças – a placa de bloqueio (A) e o ajuste do ângulo (B) que deve ser montado juntamente.

• Insira a placa de bloqueio (A) nos espaços do ajuste do ângulo (B) com ambos os parafusos de ajuste (C), empurre para a posição pretendida e aperte os parafusos de ajuste. Empurre a barra de deslizamento (D) do batente de corte em ângulo para a barra pretendida da superfície da mesa. Operadores destros preferem empurrar o batente do corte em ângulo para a barra esquerda da superfície da mesa.

8.5 Montar a proteção da lâmina de serra

Perigo de ferimentos! A lâmina de serra deve estar definida, no mínimo, para 30 mm de altura.

• Primeiro, monta a manivela (2).

• Coloque a lâmina na posição mais elevada.

• Posicione a proteção da lâmina de serra na cunha de clivagem (8) para que o parafuso encaixe no orifício. De seguida, coloque a porca de borboleta.

8.6 Montagem da base de ferramentas

• Instale um pé de borracha (16) sobre cada perna.

• Introduza os parafusos de carroçaria através das pernas, cintas e depois nos orifícios. Aperte cada um deles com uma arruela e porca hexagonal. Aperte a porca.

• Monte dois suportes de prevenção antiqueda (15) com os parafusos, arruelas e porcas, e fixe-os firmemente.POWX07590 PT Copyright © 2023 VARO P á g i n a | 10 www.varo.com 9 OPERAÇÃO Perigo de ferimentos! No caso de uma falha funcional, prima imediatamente o botão vermelho 0 no interruptor On/Off e retire da tomada.

9.1 Verifique antes de iniciar o equipamento!

Perigo de ferimentos! O equipamento apenas pode operado se não existir qualquer defeito. Se existir uma peça com defeito que represente perigo, esta deve ser substituída antes do equipamento ser novamente usado. Verifique para se certificar que o equipamento se encontra em condições seguras de operação:

• Verifique para se certificar que não existem defeitos visíveis.

• Verifique para se certificar que todos os componentes do equipamento estão corretamente montados.

• Verifique para se certificar que o equipamento de segurança está a funcionar corretamente.

• Verifique para se certificar que a lâmina de serra funciona livremente.

• Verifique se o parafuso de ajuste para ajustar o ângulo de inclinação está apertado.

9.2 Elementos de operação

9.2.1 Interruptor Ligado (On)/Desligado (Off)

• Ligar: Premir o botão I no interruptor On/Off (1) liga a serra. Antes de ligar a ferramenta, aguarde até que a lâmina de serra atinja a velocidade máxima.

• Desligar: Premir o botão vermelho 0 no interruptor On/Off (1) desliga a serra.

9.2.2 Proteção de sobrecarga (17)

A máquina está equipada com uma proteção de sobrecarga (17). Permita que a máquina arrefeça pelo menos 30 minutos antes de voltar a ligar. Para tal prima primeiro o botão preto ao lado do interruptor, de seguida prima o botão verde (1) para reiniciar a máquina.

9.2.3 Ajustar o mecanismo para o ângulo de inclinação

A lâmina de serra pode ser ajustada a qualquer ângulo entre 0º e 45º. Solte o interruptor de bloqueio (3), pressione a alavanca (2), rode para o ângulo de inclinação desejado e aperte o interruptor de bloqueio (3).

9.2.4 Manivela para ajuste da altura de corte

A altura de corte da lâmina de serra deve ser ajustada para a altura da peça de trabalho. A lâmina de serra deve ser sempre ajustada para um dente de lâmina superior à peça de trabalho. Pode fazer o ajuste a girar a manivela ou para o lado esquerdo ou para o lado direito. Nota: De forma a usar o alcance total dos ajustes a 45º, a altura de corte deve ser reduzida em conformidade.

9.3 Paragens da peça de trabalho

9.3.1 Batente de corte em ângulo

O batente pode ser ajustado a um máximo de 120 mm para corte em ângulo.POWX07590 PT Copyright © 2023 VARO P á g i n a | 11 www.varo.com Perigo de ferimentos! Não empurre o batente (Fig. 4, A) para muito longe em direção à lâmina de serra. O espaço entre o batente (Fig. 4, A) e a lâmina de serra deve ser aproximadamente 2 cm.

9.3.2 Cortes em ângulo (Fig. 5)

• Empurre o batente de corte em ângulo (10) para a barra pretendida na superfície da mesa.

• Desaperte o parafuso de ajuste (A), ajuste o ângulo pretendido e de seguida aperte novamente o parafuso de ajuste.

• Se necessário, empurre a placa de bloqueio (C) para trás e para a frente. Para tal, desaperte ambos os parafusos de ajuste (B), empurre a placa de bloqueio (C) e de seguida aperte novamente os parafusos de ajuste (B).

9.3.3 Ajustar o carreto de bloqueio do batente paralelo

O carreto de bloqueio pode ser removido e reposicionado após desapertar ambas as porcas borboleta. Extremidade do batente elevada:

• Para serrar peças altas. Extremidade do batente rebaixada:

• Para serrar peças planas.

• Se a lâmina de serra é angular.

9.3.4 Batente paralelo

Não use a batente paralela e a bitola de chanfradura em simultâneo!

• A largura de um corte é obtida ao mover o batente paralelo (11) para a direita ou esquerda.

• A serra de mesa apresenta uma balança de medição (18) na frente da unidade. As medições da balança estão em incrementos métricos.

• Para ajustar a posição do batente paralelo, desaperte os botões de bloqueio (9) e deslize a barreira ao longo da mesa de trabalho. Logo que a posição é ajustada, aperte os botões de bloqueio para bloquear a barreira no local devido.

• Para ajustar a posição da barreira utilizando a peça de trabalho e a balança de medição (18):

i. Coloque a peça de trabalho contra o batente paralelo na serra

ii. Desaperte os botões de bloqueio (9) para desbloquear o

batente paralelo e fazer deslizar a peça de trabalho e o batente paralelo em conjunto, para a direita ou a esquerda, até o lado esquerdo do batente paralelo alinhar com a medição desejada na balança de medição (18).

iii. Bloqueie a barreira no devido lugar girando os botões de

bloqueio na direção dos ponteiros de relógio.

9.4 Ajustar a altura de corte (Fig. 6)

Perigo de ferimentos! Partes do corpo ou objetos colocados na área de ajuste podem ser apanhados pela lâmina de serra em funcionamento! Ajuste apenas a altura de corte quando a lâmina de serra estiver imobilizada!POWX07590 PT Copyright © 2023 VARO P á g i n a | 12 www.varo.com

• Ajuste a altura de corte rodando a manivela (A).

• Rodar a manivela manual no sentido contrário aos ponteiros do relógio reduz a profundidade de corte. Rodar a manivela manual no sentido dos ponteiros do relógio aumenta a profundidade de corte. Nota: Para equilibrar a folga no ajuste da altura de corte, levante sempre a lâmina de serra a partir de baixo para a posição desejada. A altura de corte está corretamente ajustada quando a lâmina de serra estiver um dente de lâmina de serra acima da peça de trabalho.

9.5 Ajustar o ângulo da lâmina de serra (Fig. 7)

Perigo de ferimentos! Partes do corpo ou objetos colocados na área de ajuste podem ser apanhados pela lâmina de serra em funcionamento! Ajuste apenas o ângulo da lâmina quando a lâmina de serra estiver imobilizada!

• Solte o parafuso de fixação (3).

• Ajuste o ângulo de inclinação necessário.

• O ângulo de inclinação ajustado pode ler-se na escala (4).

• Aperte o parafuso de fixação (3). Notas: De forma a usar o alcance total dos ajustes a 45º, a altura de corte deve ser reduzida em conformidade.

Perigo de ferimentos! Se o espaço entre o batente paralelo e a lâmina de serra for inferior a 120 mm, deve usar-se o pau para empurrar. Perigo de ferimentos! Segure sempre a guia da peça de trabalho e não a secção da peça que está a ser cortada. Dano da máquina Verifique atentamente a madeira a processar. Objetos estranhos tais como pregos, parafusos ou objetos similares podem provocar graves danos à unidade.

• Ajuste o espaço pretendido do batente paralelo para a lâmina de serrar.

• Ajuste o ângulo pretendido para o batente transversal.

• Ajuste a altura de corte da lâmina de serrar.

• Ajuste o ângulo de inclinação pretendido da lâmina de serrar.

• Coloque a peça de trabalho para cima contra o batente transversal.

• Ligue a bancada de serra circular premindo o botão verde I no interruptor On/Off (1).

• Empurre a peça uniformemente para a traseira e serre num processo único. Certifique-se que a serra não está sobrecarregada.POWX07590 PT Copyright © 2023 VARO P á g i n a | 13 www.varo.com

• Use o botão 0 no interruptor On/Off (1) para desligar a unidade se não vai continuar a operar imediatamente.

9.7 Ligação de extração de poeiras

A ligação de extração de poeiras (5) está localizada na traseira da serra. Pode ser fixo um Sistema de recolha de poeiras a esta porta para ajudar a remover a serradura da zona de trabalho.

10 LIMPEZA E MANUTENÇÃO

10.1 Vista geral de limpeza e manutenção

Antes de cada utilização O quê? Como? Verifique a lâmina de serrar para assegurar que está corretamente posicionada e fixa no local. Substituir a lâmina de serrar. Verifique se existem lascas/serradura na caixa do protetor da lâmina de serrar. Remova as lascas, se necessário. Use ar comprimido para expulsar as lascas/pó ou use uma escova. Verifique se o espaço entre a lâmina de serrar e a cunha de clivagem está ajustado de 3 a 5 mm; corrija se necessário. Ajustar a cunha de clivagem. Verifique sinais de danos no cabo de ligação. Conduza uma inspeção visual e substitua o cabo recorrendo a um eletricista, se necessário. Regularmente e de acordo com as condições de operação O quê? Como? Ligações por parafuso. Verifique as ligações por parafuso e aperte, se necessário. Limpe as ranhuras de ventilação no motor para remover o pó. Use um aspirador ou uma escova para remover as lascas/pó.

10.2 Limpar o equipamento

Perigo de choque elétrico! Nunca salpique com água ou exponha à água. Nunca use detergentes ou solventes para limpar. Estes podem provocar danos irreparáveis à unidade. As peças de plástico podem ser corroídas pelos químicos. Tratamento cuidadoso e limpeza regular irão assegurar que a unidade se mantenha funcional e possua um bom desempenho por um longo período de tempo.

• Remova a sujidade com uma escova.

• Limpe a ferramenta com um pano húmido.

• Mantenha as ranhuras de ventilação limpas e livres de pó.

10.3 Manutenção da unidade

Perigo de ferimentos! Antes de levar a cabo qualquer trabalho de manutenção certifique-se que o equipamento se encontra desligado (retire a ficha da tomada).POWX07590 PT Copyright © 2023 VARO P á g i n a | 14 www.varo.com Perigo de ferimentos! Logo após serrar, a lâmina de serra está muito quente. Deixe que a lâmina de serra arrefeça. Nunca limpe uma lâmina de serra quente com líquidos inflamáveis. Uma lâmina de serra parada pode provocar danos! Use luvas para substituir a lâmina de serra.

10.3.1 Instalar e mudar a lâmina de serra (Fig. 8)

Cuidado! Desligue da tomada. Cuidado! Certifique-se que a armação da serra está bem iluminada.

• Remova o parafuso (24) na dianteira da inserção da mesa.

• Remova o inserto da mesa.

• Use a manivela e rode para a esquerda para elevar a lâmina até ao máximo.

• Use as chaves (14) para remover o parafuso da lâmina de serra e substitua a lâmina por uma unidade adequada. Observe o sentido da operação! Veja a seta na lâmina de serra. Os dentes têm de apontar para o interruptor On/Off (1).

10.3.2 Ajustar a cunha de clivagem (Fig. 9)

A folga entre a extremidade externa da lâmina de serra e a cunha de clivagem (8) devem ter entre três e cinco milímetros.

• Coloque o ângulo da lâmina de serra na posição de 0° e aperte.

• Coloque a lâmina de serra na posição superior.

• Remova o protetor da lâmina de serra.

• Remova a superfície da mesa.

• Solte ligeiramente o parafuso (A) com uma chave combinada adequada até que a cunha de clivagem (8) seja liberada (não remova o parafuso).

• Ajuste a cunha de clivagem para baixo ou para cima empurrando para cima ou para baixo no orifício comprido.

• Monte todas as peças desmontadas na sequência inversa. 11 ARMAZENAMENTO, TRANSPORTE

Perigo de ferimentos! Armazene a unidade de forma a que não possa ser iniciada por pessoas não autorizadas. Certifique-se que ninguém possa ferir-se na unidade armazenada. Danos da máquina! Não armazene desprotegida num ambiente húmido.POWX07590 PT Copyright © 2023 VARO P á g i n a | 15 www.varo.com

12 ESPECIFICAÇÕES TÉCNICAS

Tensão nominal 220-240 V Frequência nominal 50 Hz Consumo nominal S1: 1400 W S6 25% 1700 W Peso 17,75 kg Classe de proteção

Grau de proteção IP20 Rotações em vazio 4800 min-1 Diâmetro da lâmina (externo) 210 mm Orifício da lâmina (interno) 30 mm Espessura da lâmina 2,4 mm Número de dentes 24 D Máx. profundidade de corte 90º 70 mm Máx. profundidade de corte 45º 45 mm Dimensão da bancada 500 x 445 mm Altura da bancada (+ suporte) 780 mm Saída de extração de pó Ø 35 mm Extensão de mesa esq./dir. 500 x 70 mm 13 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 88 dB(A) Nível de potência acústica LwA 101 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).POWX07590 PT Copyright © 2023 VARO P á g i n a | 16 www.varo.com 14 GARANTIA

• Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 15 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWX07590 PT Copyright © 2023 VARO P á g i n a | 17 www.varo.com

16 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Serra de bancada Marca: POWERplus Modelo nº.: POWX07590 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-11 : 2000 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 27/09/2022, Lier - BelgiumPOWX07590 NO Copyright © 2023 VARO S i d e | 1 www.varo.com 1 TILTENKT BRUK ............................................................................. 3
