MANUAL DE UTILIZADOR POWXG1032 PowerPlus

19. Correa para hombro

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................... 5

11.2 Verificação da tensão da corrente e ajuste ........................................................... 10

11.3 Verifique o nível de óleo da corrente ..................................................................... 11

14.2 Lubrificação da ponta do carreto: .......................................................................... 12

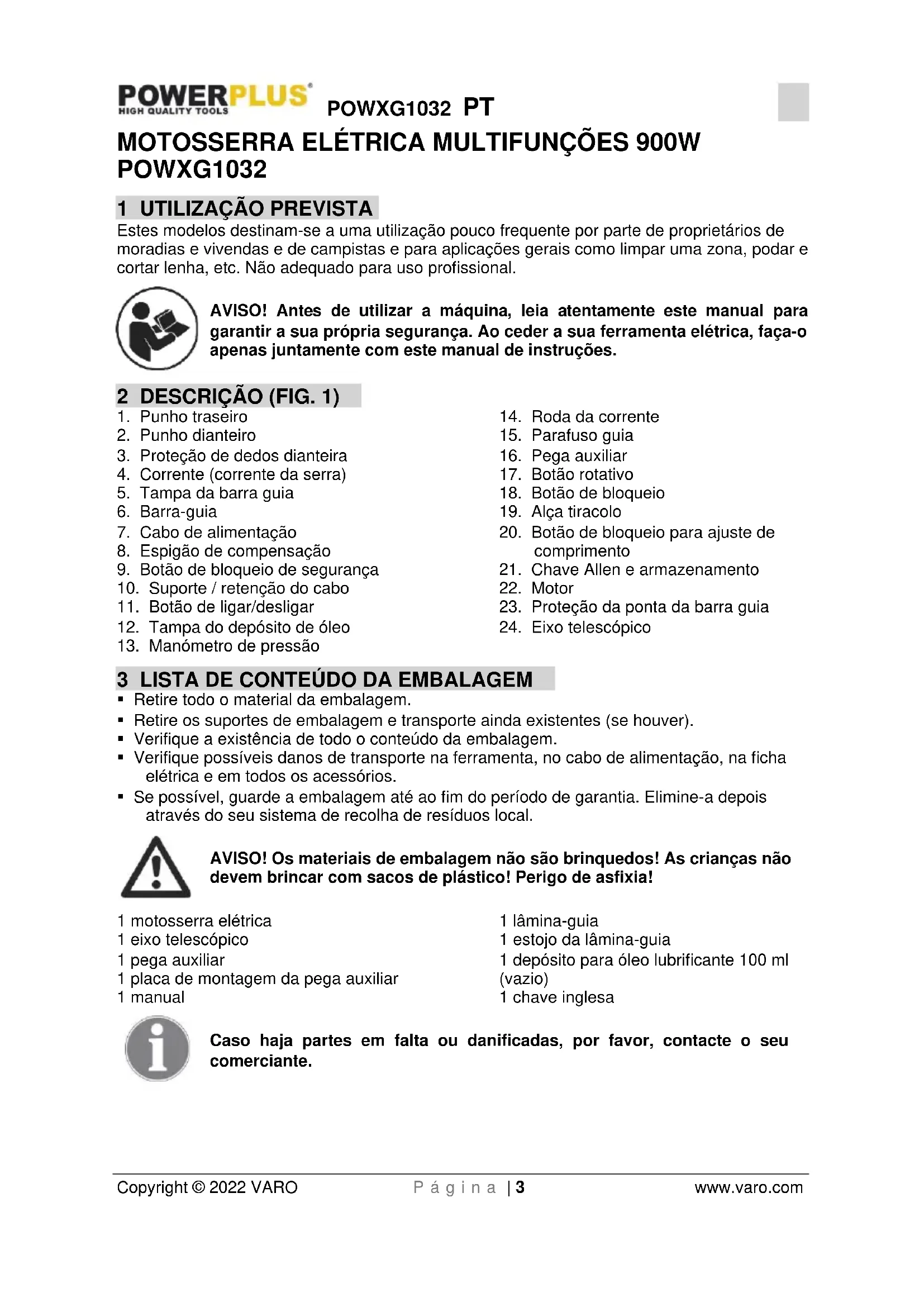

1 UTILIZAÇÃO PREVISTA

Estes modelos destinam-se a uma utilização pouco frequente por parte de proprietários de moradias e vivendas e de campistas e para aplicações gerais como limpar uma zona, podar e cortar lenha, etc. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ao ceder a sua ferramenta elétrica, faça-o apenas juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. 1)

3. Proteção de dedos dianteira

7. Cabo de alimentação

8. Espigão de compensação

9. Botão de bloqueio de segurança

10. Suporte / retenção do cabo

11. Botão de ligar/desligar

12. Tampa do depósito de óleo

13. Manómetro de pressão

18. Botão de bloqueio

20. Botão de bloqueio para ajuste de

23. Proteção da ponta da barra guia

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 motosserra elétrica 1 eixo telescópico 1 pega auxiliar 1 placa de montagem da pega auxiliar 1 manual 1 lâmina-guia 1 estojo da lâmina-guia 1 depósito para óleo lubrificante 100 ml (vazio) 1 chave inglesa Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 4 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

É aconselhável o uso de proteção auditiva.

Leia cuidadosamente as instruções.

É aconselhável o uso de proteção ocular.

Use capacete de proteção.

Use luvas de proteção.

Use calçado de segurança resistente ao corte com sola de segurança e biqueira de aço.

Perigo elétrico, mantenha-se a uma distância mínima de 10m das linhas de energia elétrica.

Nunca trabalhe com o aparador de sebes à chuva ou com condições de humidade ou com água. Perigo de choque.

Remova a ficha da corrente imediatamente caso o cabo seja danificado ou cortado.

Em conformidade com as normas de segurança essenciais aplicáveis das diretivas europeias.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 5 www.varo.com

5.2 Segurança elétrica

• Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição ,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 6 www.varo.com

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INSTRUÇÕES DE SEGURANÇA E PREVENÇÃO DE ACIDENTES As instruções de segurança devem ser observadas ao usar a motosserra elétrica. Para sua própria segurança e a segurança de outros, por favor leia esta informação cuidadosamente antes de usar a motosserra elétrica e mantenha-a num local seguro para referência. Use a motosserra elétrica para serrar madeira ou objetos feitos de madeira. Quaisquer outros tipos de utilização são por sua conta e risco e podem ser perigosos. O fabricante não pode ser considerado responsável por danos causados pela utilização imprópria ou incorreta. Para evitar manuseamento incorreto da motosserra elétrica, por favor leia as instruções de operação na sua totalidade usando a motosserra elétrica pela primeira vez. Toda a informação sobre o manuseamento da motosserra elétrica é relevante para a sua segurança pessoal. Peça a um profissional que lhe mostre como usar a motosserra elétrica!

• Antes de ligar à tomada, verifique se a ficha e o cabo estão danificados. Se encontrar algum dano, leve para reparação a um especialista imediatamente.

• Nunca use um cabo danificado, ligação ou ficha ou cabo de alimentação que não cumpra com os requisitos. Se o cabo é danificado ou separado, desligue da tomada imediatamente.

• Use sempre óculos e luvas de proteção ao operar a motosserra elétrica.

• Para evitar ferimentos, use roupas justas e botas de segurança.

• Para evitar danos de audição, use abafador de ouvidos. Capacetes com uma viseira são particularmente vantajosos.

• Certifique-se que tem um apoio firme ao operar a motosserra elétrica.

• Mantenha o seu local de trabalho asseado.

• Evite o contacto com peças ligadas a terra para não sofrer choques elétricos.

• Retire sempre a ficha da tomada antes de levar a cabo qualquer intervenção na motosserra elétrica.

• Ligue a ficha da motosserra elétrica apenas quando estiver desligada.

• A motosserra elétrica deve ser apenas usada por uma pessoa de cada vez. Todas as outras pessoas devem manter-se afastadas da área de balanço da motosserra elétrica. As crianças e os animais em particular devem ser sempre mantidos afastados.

• A serra não pode tocar em nada quando arranca.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 7 www.varo.com

• Segure firmemente a motosserra elétrica entre as duas mãos quando estiver a trabalhar com ela.

• A motosserra elétrica não deve ser operada por crianças e jovens. A única exceção a esta proibição são os jovens de 16 anos e mais velhos que possam usar a motosserra elétrica sob supervisão como parte da sua formação. Empreste a serra apenas a pessoas que estejam familiarizadas com este tipo de motosserra elétrica e saibam como a manusear. Forneça sempre as instruções de operação juntamente com a motosserra elétrica.

• Certifique-se que a motosserra elétrica se encontra armazenada num local inacessível às crianças.

• A serra apenas deve ser operada por pessoas com descanso e de boa saúde, isto é, numa boa condição física. Se começar a ficar cansado, faça um intervalo. A motosserra elétrica não deve ser usada após o consumo de álcool.

• Nunca exponha a motosserra elétrica à chuva ou mau tempo. Certifique-se que há iluminação suficiente no local de trabalho. Não use ferramentas elétricas na proximidade de líquidos ou gases combustíveis.

• Se a motosserra elétrica não estiver em utilização por algum tempo, é melhor ser colocada de lado de forma a que ninguém seja colocado em perigo.

• Antes de realizar um corte, instale sempre um batente de garra antes de começar a serrar.

• Remova a motosserra elétrica da madeira apenas com a corrente da serra ainda em funcionamento. Serrar sem o batente pode fazer com que o operador seja impulsionado para a frente.

• Nunca use a motosserra elétrica em cima de uma escada, numa árvore ou em qualquer outro local instável. Não serre com apenas uma mão.

• O cabo de alimentação deve estar sempre atrás do operador.

• O cabo de alimentação deve estar sempre afastado da traseira da motosserra elétrica.

• Use apenas acessórios originais.

• As serras elétricas usadas no exterior devem ser ligadas a um disjuntor de fuga à terra.

• Não sobrecarregue as suas ferramentas elétricas. Funcionam melhor e com mais segurança dentro do intervalo de capacidade apresentado.

• Use sempre a ferramenta elétrica correta. Não use serras elétricas de baixa potência para trabalhos pesados.

• Use o cabo apenas para a sua finalidade adequada. Nunca carregue a sua ferramenta elétrica pelo seu cabo. Não use o cabo para puxar a ficha da tomada. Proteja o cabo do calor, óleos ou gorduras ou superfícies afiadas.

• Cabos de extensão para o exterior

• Use apenas cabos de extensão autorizados e devidamente identificados para uso no exterior.

• Use um suporte resistente ao serrar madeira convertida e ramos finos. Não empilhe a madeira e não peça a uma segunda pessoa para segurar a madeira nem segure com o seu pé.

• Os troncos devem ser presos em posição.

• Em declives, opere sempre voltado para a frente.

• Em corte transversal ajuste sempre o batente de garra contra a madeira que pretende serrar

• Ajuste sempre o batente de garra antes de realizar o corte transversal. Somente então ligue a motosserra elétrica e comece a serrar a madeira. Empurre a motosserra elétrica para cima na parte traseira e indique a direção com o aperto dianteiro. Use o batente de garra como um fulcro. Para reposicionar para mais cortes, interrompa o processo de serra e exerça uma ligeira pressão no aperto dianteiro. Puxe novamente um pouco a serra para trás, posicione o batente de garra mais para baixo e corte e puxe para cima o aperto traseiro.

• Puxe a serra para fora da madeira apenas quando a corrente de serra está em funcionamento.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 8 www.varo.com

• Se realizar diversos cortes, desligue a motosserra elétrica a meio.

• Cortes de fresagem e cortes horizontais apenas podem ser realizados por profissionais

• Para cortes horizontais, posicione o ângulo mais pequeno possível. Isto exige cuidado extremo, visto que o batente de garra não pode ser aplicado neste caso.

• Se a corrente ficar encravada ao serrar com a parte superior pode ser impulsionada em direção ao operador. Por este motivo deve serrar sempre que possível com a parte inferior, visto que a motosserra elétrica será então impulsionada do corpo em direção à madeira

• Preste especial atenção ao cortar madeira lascada. Pedaços de madeira cortados podem ser projetados em qualquer direção (risco de ferimentos!)

• Não use a motosserra elétrica para remover pregos ou objetos similares.

• Ao podar, a motosserra elétrica deve estar apoiada sempre que possível no tronco. Não corte com a ponta da barra guia

• O trabalho de podar ramos deve ser realizado por pessoal especializado! Risco de ferimentos!

• Preste especial atenção a ramos sob tensão. Não corte ramos suspensos livremente pela parte de baixo.

• Nunca se ponha em pé no tronco ao podar ramos.

• A motosserra elétrica não deve ser usada para trabalho florestal, isto é, para abater ou podar ramos na floresta. Devido à ligação do cabo o operador da serra não dispõe de mobilidade suficiente e a sua segurança não está garantida!

• Mantenha-se ao lado da árvore a ser a abatida.

• Quando a árvores está a ser abatida, tenha atenção a ramos que possam cair ao afastar- se.

• Nos declives o operador da serra deve manter-se na parte superior ou à esquerda ou direita do tronco ou árvore caída, nunca na parte inferior.

• Tenha atenção a troncos a rolar na sua direção. Recuo!

• A motosserra elétrica pode dar um ressalto se a ponta da barra guia (especialmente o quarto superior) acidentalmente tocar na madeira ou quaisquer outros objetos sólidos. Neste caso a serra mover-se-á descontrolada e será arremessada em direção ao operador à potência máxima (risco de ferimentos!).

• Ao operar com a motosserra elétrica deve usar luvas de proteção, calçado adequado, protetores de pernas, protetores oculares e protetores de ouvidos.

• Se o trabalho envolver algum risco de ferimento da cabeça, deve usar-se um capacete de segurança ao deitar árvores abaixo e ao cortar ramos de árvores abatidas ou caídas. Adicionalmente deve usar-se um protetor de rosto.

• Retire sempre a ficha da tomada antes de tentar verificar ou ajustar a corrente ou corrigir alguma falha e ao passar de um local de trabalho para outro.

• Nunca ligue a motosserra elétrica enquanto não segurar firmemente a ferramenta, ou tiver um apoio seguro ou estiver certo de que a barra guia e a corrente da serra não estão a tocar em nada.

• Segure sempre a serra com ambas as mãos (mão direita no punho traseiro, mão esquerda no punho 2).

• Nunca serre acima da altura do ombro, quando estiver numa escada ou numa árvore, ou em qualquer outra posição insegura.

• Ao serrar madeira lascada tenha especial atenção para que não sejam projetados pequenos pedaços de madeira pela corrente da serra provenientes da madeira.

• Durante os intervalos, a serra deve ser pousada de forma a que não exista risco de ferimentos para alguém provocados pela corrente da serra.

• A motosserra elétrica nunca deve ser emprestada nem deve ser permitida a sua utilização por pessoas não familiarizadas com a utilização de tal ferramenta. As Instruções de funcionamento devem ser enviadas juntamente com a serra.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 9 www.varo.com 7 PRECAUÇÕES DE SEGURANÇA CONTRA RECUOS Por forma a evitar recuos, por favor siga estas instruções de segurança:

• Nunca comece a cortar com a ponta da barra guia!

• Nunca corte com a ponta da barra guia! Seja cuidadoso ao continuar cortes em que já está a trabalhar!

• Inicie sempre cortes com a motosserra elétrica já em funcionamento!

• Certifique-se que a corrente da serra está sempre afiada de forma adequada.

• Nunca corte mais de um ramo de cada vez! Ao podar ramos tenha cuidado para não tocar noutros ramos.

• Em corte transversal tenha atenção a troncos que se encontrem muito próximos entre si. Se possível use um cavalete para serrar.

8 TRANSPORTAR A MOTOSERRA ELÉTRICA

Antes de transportar a motosserra elétrica, remova sempre a ficha da tomada e deslize a proteção da corrente por cima do carreto e corrente. Se vai realizar diversos cortes com a motosserra elétrica, a serra deve ser desligada entre os cortes.

• A tensão e alimentação de corrente devem estar em conformidade com as indicações na placa de características.

• Antes de iniciar o trabalho, verifique sempre se a motosserra elétrica funciona adequadamente e é seguro opera-la.

• Verifique também se a lubrificação da corrente e o manómetro do óleo se encontram em boas condições de funcionamento. Quando o indicador de nível do óleo estiver aprox. 5 mm da marca inferior, deve encher com óleo até cima. Quando o nível de óleo for superior pode trabalhar sem preocupações.

• Ligue a motoserra elétrica e segure-a acima do chão. Tenha cuidado para não permitir que a será elétrica toque no chão. Por motivos de segurança é melhor manter uma folga de, no mínimo, 20 cm. Se for possível ver um aumento de vestígios de óleo, o sistema de lubrificação da corrente está a funcionar corretamente. Se não for possível ver vestígios de óleo, tente limpar a saída do óleo, o orifício tensor da corrente superior e a conduta do óleo ou contacte o Serviço de Apoio ao Cliente. (Certifique-se que lê a secção "Encher óleo da corrente e lubrificação da corrente" neste ponto).

• Verifique a tensão e retenção, se necessário (ver a secção “”11.2 Verificação da tensão da corrente e ajuste” neste ponto).

10.1 Corte de árvores

Ver Fig. 4. A segunda e terceira imagem são formas de evitar o bloqueio da corrente e da lâmina.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 10 www.varo.com

11 INICIAR A MÁQUINA

Ver Fig. 5. Pare a ferramenta e retire a ficha da tomada antes de realizar uma limpeza, inspeção, manutenção ou outros trabalhos na ferramenta. Nunca instale a correia diagonalmente nos seu ombro e peito, coloque-a num dos ombros. Desta forma, pode remover rapidamente a ferramenta em caso de perigo. Desligue a sua ferramenta de jardinagem da tomada. Após ajustar certifique-se de que os botões de ajuste de ângulo regressaram às suas posições iniciais. Caso contrário, a ferramenta não irá funcionar. Não ligue à tomada até que o conjunto esteja completo. O incumprimento poderá provocar arranque acidental e ferimentos pessoais graves.

11.1 Montar a barra de corrente e corrente

Ver Fig. 6. Repita a tensão da nova corrente após 5 cortes. Verifique a tensão da corrente regularmente. Nota: a corrente da serra pode cair ligeiramente na parte inferior da barra. Isto é normal. Nota: as porcas de retenção da barra guia estão instaladas apenas à mão neste ponto, pois é necessário o ajuste da corrente da serra. Siga as instruções na secção de ajuste de tensão da corrente da serra. Aviso: use sempre luvas de trabalho pesado ao manusear a corrente da serra ou ao realizar ajustes na corrente da serra.

11.2 Verificação da tensão da corrente e ajuste

Ver Fig. 7. Nota:se for dificil rodar a corrente na barra guia ou se dobrar, foi aplicada demasiada tensão. Isto exige um pequeno ajuste como se segue: Solte as porcas de retenção da barra até ficarem apertadas à mão. Reduza a tensão rodando o parafuso de ajuste da barra lentamente no sentido dos ponteiros do relógio. Mova a corrente para a frente e para trás na barra. Continue a ajustar até que a corrente rode livremente, mas fique ajustada. Aumente a tensão rodando o parafuso de ajuste da barra no sentido dos ponteiros do relógio. Quando a corrente da serra estiver com a tensão correta, segure a ponta da barra na posição mais elevada e aperte as duas porcas de retenção fixamente. Cuidado: uma corrente de serra nova estica e precisa de ajuste após cerca de 5 cortes. Isto é normal com uma corrente nova, e o intervalo entre ajustes futuros irão tornar-se mais afastados rapidamente. Cuidado: se a corrente da serra estiver muito solta ou muito apertada, o carreto, barra, corrente e os rolamentos da cambota irão desgastar-se mais rapidamente. Observe a Fig. 12 para informação relativamente à tensão correta a frio (A), tensão correta a quente (B), e como um guia para quando a corrente da serra necessitar de ajuste (C).POWXG1032 PT Copyright © 2022 VARO P á g i n a | 11 www.varo.com

11.3 Verifique o nível de óleo da corrente

Ver Fig. 9. AVISO: Nunca ligue ou opere a serra sem ter a barra e a corrente corretamente instaladas Cuidado: quando a serra estiver a cortar, certifique-se de que a corrente e a barra estão a ser devidamente lubrificadas.

• Para ligar a máquina pressione o botão de bloqueio e o interruptor on/off ao mesmo tempo.

Ver Fig. 10. A corrente para logo após desligar. Não ajuste o sistema de lubrificação da corrente exceto se o motor tiver sido desligado.

14 LIMPEZA E MANUTENÇÃO

Retire sempre a ficha da tomada antes de levar a cabo qualquer intervenção na serra elétrica!

• Mantenha as ventilações de refrigeração da caixa do motor sempre limpas e desobstruídas.

• Apenas o trabalho de manutenção descrito nestas instruções de funcionamento pode ser realizado. Qualquer outro trabalho de manutenção deve ser realizado pelo Serviço de Apoio ao Ciente.

• Não altera a serra elétrica de qualquer forma pois pode colocar em risco a sua segurança.

• Se a motosserra falhar apesar do fabrico cuidadoso e dos procedimentos de inspeção, repare-a numa oficina do Serviço de Apoio ao Cliente.

14.1 Manutenção da barra guia

É necessária a lubrificação frequente da ponta do carreto da barra guia (a barra com calhas que suporta e transporta a serra). A manutenção adequada da barra guia, conforme explicado nesta secção, é fundamental para manter a motosserra em boas condições de funcionamento.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 12 www.varo.com

14.2 Lubrificação da ponta do carreto:

Cuidado: a ponta do carreto de uma motosserra nova foi pré-lubrificada na fábrica. A não lubrificação da ponta do carreto da barra guia conforme explicado a seguir resultará num mau desempenho e na gripagem do motor, anulando a garantia do fabricante. Recomenda-se a lubrificação da ponta do carreto após 10 horas de utilização ou uma vez por semana, o que ocorrer primeiro. Limpe sempre cuidadosamente a ponta do carreto da barra guia antes da lubrificação. Ferramentas para a lubrificação: Recomenda-se a utilização da pistola de lubrificação para a aplicação de massa lubrificante na ponta do carreto da barra guia. A pistola de lubrificação está equipada com uma ponta do tipo agulha, que é necessária para uma aplicação eficiente da massa lubrificante na ponta do carreto. Lubrificar a ponta do carreto: Aviso: use luvas para trabalho pesado quando manusear a barra e a corrente. Nota: não é necessário retirar a serra para lubrificar a ponta do carreto da barra guia. A lubrificação pode ser realizada no local de trabalho.

• Limpe a ponta do carreto da barra guia.

• Com a pistola de lubrificação (opcional), introduza a ponta do tipo agulha no orifício de lubrificação e injete massa lubrificante até que apareça no bordo exterior da ponta do carreto.

• Rode a motosserra à mão. Repita o procedimento de lubrificação até toda a ponta do carreto estar lubrificada.

14.3 Manutenção da barra guia:

A maioria dos problemas com a barra guia podem ser prevenidos, bastando para tal fazer uma manutenção adequada da motosserra. Uma lubrificação insuficiente da barra guia e a operação da motosserra com a corrente demasiado apertada contribuem para um desgaste rápido da barra. Para ajudar a minimizar o desgaste da barra, recomendam-se os seguintes procedimentos de manutenção da barra guia. Aviso: use sempre luvas de proteção durante as operações de manutenção. Não execute as operações de manutenção com o motor quente.

14.4 Afiar a corrente:

Afiar a corrente requer ferramentas especiais para garantir que os cortadores estão afiados ao ângulo e à profundidade corretos. Para os utilizadores inexperientes de motosserras, recomendamos que a motosserra seja afiada por profissionais, no centro de serviço autorizado. Aviso: com uma corrente mal afiada, poderá haver um maior perigo de recuo.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 13 www.varo.com

• Para afiar a corrente, utilize as ferramentas para afiar adequadas: − lima redonda − guia para a lima − calibre para medição da corrente. Estas ferramentas podem ser adquiridas em lojas especializadas.

• Para conseguir partículas de serradura bem formadas, utilize uma corrente afiada. Se parecer pó de madeira, deve afiar a corrente da motosserra. Aviso: todos os dentes de corte devem ter um comprimento semelhante. Dentes com comprimentos diferentes podem provocar um movimento irregular da motosserra, assim como o seu rebentamento.

• O comprimento mínimo dos dentes deve ser de 4 mm. Se estiverem mais curtos, retire a corrente.

• Os ângulos, quando os dentes estiverem por baixo, devem ser seguidos.

• Para afiar a corrente, faça 2 a 3 movimentos da lima de dentro para fora. Aviso: após afiar os dentes de corte 3 a 4 vezes, mande a motosserra a afiar num centro de serviço autorizado. O centro de serviço afia também o limitador de profundidade, que proporciona a distância. Afiar a corrente Os intervalos entre os dentes da corrente dependem do modelo. Aviso: uma corrente afiada produz aparas bem definidas. Quando a corrente começar a produzir serradura, está na altura de a afiar. Após ter afiado os cortadores 3-4 vezes, é necessário verificar a altura dos indicadores de profundidade e, se necessário, baixá-los com uma lima plana e com o modelo fornecido como opção e, em seguida, arredondar o canto dianteiro. Aviso: um ajustamento adequado do indicador de profundidade é tão importante como afiar a corrente.

A barra deve ser invertida de 8 em 8 horas de trabalho, para garantir um desgaste uniforme. Mantenha a ranhura da barra e o orifício de lubrificação limpos, utilizando um agente de limpeza para a ranhura da barra . Aviso: nunca monte uma corrente nova em carretos ou anéis com alinhamento automático desgastados. Desgaste da barra – rode a barra frequentemente em intervalos regulares (por exemplo, após 5 horas de utilização), para garantir um desgaste regular nas partes superior e inferior da barra.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 14 www.varo.com Passagens de óleo – as passagens de óleo da barra devem ser limpas para garantir uma lubrificação adequada da barra e da corrente durante a operação. Nota: o estado das passagens de óleo pode ser facilmente verificado. Se as passagens estiverem desobstruídas, a corrente irá pulverizar automaticamente óleo poucos segundos após o arranque da motosserra. A motosserra está equipada com um sistema de lubrificação automática.

14.6 Manutenção da corrente

Tensão da corrente: Verifique frequentemente a tensão da corrente e afine-a sempre que necessário para manter a corrente apertada na barra, mas com folga suficiente para poder ser girada à mão. Assentamento de uma motosserra nova: Uma motosserra e uma corrente novas precisam da afinação da corrente após apenas 5 cortes. Este facto é normal durante o período de assentamento e o intervalo entre futuras afinações vai aumentando rapidamente. Aviso: nunca retire mais do que 3 elos de uma corrente. Fazê-lo pode causar danos no carreto. Lubrificação da corrente: Certifique-se sempre de que o sistema de lubrificação automática está a funcionar corretamente. Mantenha o depósito do óleo cheio com um óleo para correntes de boa qualidade. É fundamental a barra e a corrente estarem sempre bem lubrificadas para minimizar a fricção com a barra guia. Nunca deixe a barra e a corrente ficarem sem óleo de lubrificação. Utilizar a motosserra sem ou com pouco óleo diminui a eficiência de corte, o tempo de vida útil da motosserra, causa um rápido embotamento da corrente e um desgaste excessivo da barra devido ao sobreaquecimento. A existência de pouco óleo é provada por fumo ou pela descoloração da barra. Afiar a corrente: Para o utilizador inexperiente de motosserras, recomendamos que a motosserra seja afiada por profissionais, no centro de serviço autorizado. Se se sentir confiante para afiar a motosserra, o centro de serviço profissional tem à sua disposição ferramentas especiais.POWXG1032 PT Copyright © 2022 VARO P á g i n a | 15 www.varo.com

15 RESOLUÇÃO DE PROBLEMAS

AVARIA CAUSA SOLUÇÃO O motor não funciona Sem eletricidade Verifique a tomada, cabo e ficha. Cabo danificado: Repare no Serviço de Apoio ao Cliente. É proibido colar o cabo com fita adesiva. Interruptores danificados necessitam ser substituídos por uma oficina do Serviço de Apoio ao Cliente. Esgotaram-se as escovas de carvão Mude a escova de carvão, peça à oficina do Serviço de Apoio ao Cliente. Fraco desempenho de corte Corrente sem corte Afie a corrente. Tensão da corrente Verifique a tensão da corrente. Corrente instalada incorretamente Verifique se a corrente está corretamente instalada. A serra trabalha apenas com dificuldade Tensão da corrente Verifique a tensão da corrente. A corrente salta da lâmina-guia A corrente fica quente Lubrificação da corrente Verificar o nível de óleo. Verificar lubrificação da corrente.

Tensão nominal 230-240 V Frequência nominal 50 Hz Potência nominal 900 W Tamanho da barra 300 mm Comprimento do cabo 0,35 m Capacidade do depósito de óleo 0,1 l Velocidade da corrente 9,5 m/s Motor de escovas de carvão Sim Ângulo ajustável Sim Lubrificador automático de óleo Sim Diâmetro do veio 32,6 mm Tipo de corrente Powerplus Aperto suave Sim Tipo de veio Telescópico Comprimento do veio 1055 mm Comprimento do veio de extensão 1610 mmPOWXG1032 PT Copyright © 2022 VARO P á g i n a | 16 www.varo.com 17 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 94 dB(A) Nível de potência acústica LwA 108 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): 7,7 m/s² K = 1,5 m/s² 18 ARMAZENAMENTO Mantenha a sua motosserra elétrica num local seguro. A motosserra que não se encontre em utilização deve ser armazenada limpa, numa superfície plana e num local seco inacessível a crianças. 19 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, excluindo: baterias, carregadores, peças com defeito por desgaste de utilização normal, como rolamentos, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).POWXG1032 PT Copyright © 2022 VARO P á g i n a | 17 www.varo.com 20 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

21 DECLARAÇÃO DE CONFORMIDADE

VARO – Vic. Van Rompuy N.V. . – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Motosserra elétrica multifunções Marca: POWERplus Modelo nº.: POWXG1032 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura); 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 104dB(A) Guaranteed 108dB(A) Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN60745-1 : 2009 EN60745-2-13 : 2009
