MANUAL DE UTILIZARE POWXG1032 PowerPlus

5.4 Folosirea și întreținerea aparatului electric ............................................................. 5

11.1 Asamblarea barei lanțului și a lanțului .................................................................. 10

11.2 Verificarea tensionării și a reglării lanțului ............................................................ 10

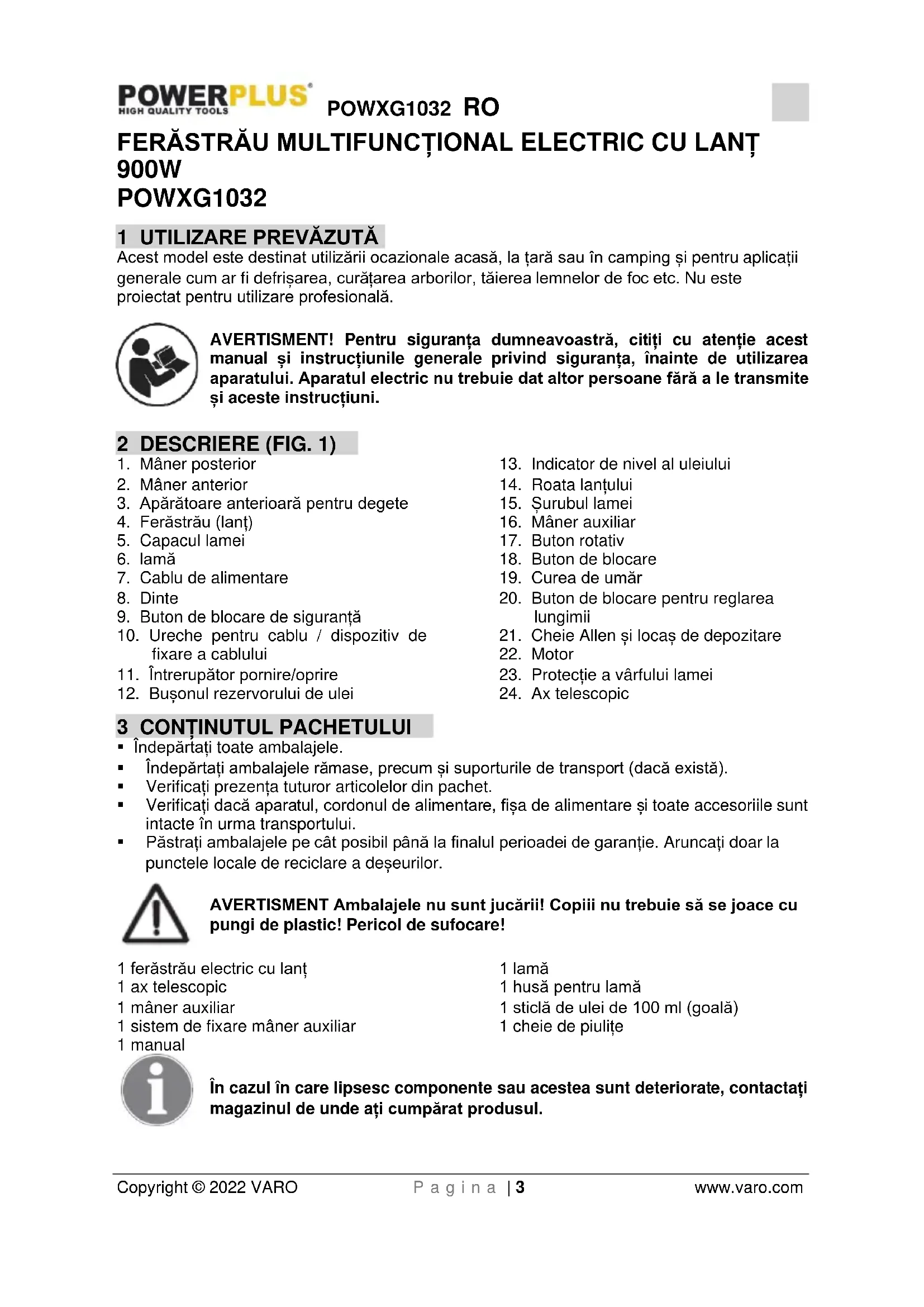

Acest model este destinat utilizării ocazionale acasă, la țară sau în camping și pentru aplicații generale cum ar fi defrișarea, curățarea arborilor, tăierea lemnelor de foc etc. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. 1)

3. Apărătoare anterioară pentru degete

9. Buton de blocare de siguranță

10. Ureche pentru cablu / dispozitiv de

11. Întrerupător pornire/oprire

12. Bușonul rezervorului de ulei

20. Buton de blocare pentru reglarea

21. Cheie Allen și locaș de depozitare

23. Protecție a vârfului lamei

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt intacte în urma transportului.

• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare! 1 ferăstrău electric cu lanț 1 ax telescopic 1 mâner auxiliar 1 sistem de fixare mâner auxiliar 1 manual 1 lamă 1 husă pentru lamă 1 sticlă de ulei de 100 ml (goală) 1 cheie de piulițe În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 4 www.varo.com 4 SIMBOLURI În acest manual și / sau pe mașină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

Se recomandă purtarea de echipament de protecție antizgomot.

Citiți manualul înainte de utilizare.

Se recomandă purtarea ochelarilor de protecție.

Purtați cască de protecție.

Purtați mănuși de protecție.

Purtați încălțăminte de siguranță rezistentă la tăiere cu talpă de siguranță și vârf de oțel.

Pericol electric, păstrați o distanță minimă de 10 m de la liniile de alimentare cu electricitate.

Nu utilizați mașina pe timp de ploaie sau în condiții de umiditate. Umiditatea prezintă pericol de electrocutare.

Nu permiteți apropierea altor persoane.

Deconectați imediat fișa de la priză în caz de deteriorare sau tăiere a cablului.

Deconectați fișa de la priză înainte de efectuarea oricăror lucrări la ferăstrău.

Clasa II – Izolație dublă.

În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.

5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND

APARATUL ELECTRIC Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.

• Nu utilizați aparatele în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. . Distragerea atenției vă poate face să pierdeți controlul aparatului.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 5 www.varo.com

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.

• Evitați contactul cu suprafețe împământate sau legate la masă, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.

• Când aparatul funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.

• Dacă trebuie folosit aparatul în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive folosite indiferent de condiții reduc rănirile.

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate la rănire.

• Nu vă întindeți. Mențineți-vă tot timpul în echilibru pe propriile picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu folosiți aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.

• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 6 www.varo.com

• Depozitați aparatul departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.

• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l folosi. Multe accidente sunt cauzate de aparate prost întreținute.

• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, se blochează mai greu și sunt mai ușor de controlat.

• Folosiți aparatul, accesoriile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Folosirea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

• Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranța în funcționare a aparatului. 6 INSTRUCȚIUNI DE SIGURANȚĂ ȘI PROTECȚIA MUNCII Respectați instrucțiunile de siguranță la utilizarea ferăstrăului cu lanț. Pentru propria dv. siguranță și pentru siguranța altor persoane, citiți cu atenție aceste informații înainte de a utiliza ferăstrăul cu lanț și păstrați instrucțiunile la loc sigur, pentru consultare ulterioară. Ferăstrăul cu lanț se utilizează numai la tăierea lemnului sau a obiectelor din lemn. Orice alte întrebuințări sunt pe propriul dvs. risc și pot prezenta pericol. Producătorul nu răspunde de daunele provocate de utilizarea necorespunzătoare sau incorectă. Pentru a evita manipularea incorectă a ferăstrăului cu lanț, citiți în întregime instrucțiunile de utilizare înainte de prima utilizare a ferăstrăului cu lanț. Toate informațiile privind manipularea ferăstrăului cu lanț sunt importante pentru siguranța dumneavoastră. Solicitați unui profesionist o demonstrație a modului de utilizare a ferăstrăului cu lanț!

• Înainte de conectarea la rețeaua electrică, verificați dacă fișa și cablul nu sunt deteriorate. În caz că se observă defecțiuni, solicitați imediat repararea de către un profesionist.

• Nu utilizați cabluri, fișe sau prize deteriorate sau cabluri de alimentare care nu sunt în conformitate cu cerințele de siguranță. În caz de deteriorare sau tăiere a cablului, deconectați imediat de la rețeaua electrică.

• La lucrul cu ferăstrăul cu lanț, purtați întotdeauna ochelari și mănuși de protecție.

• Pentru a evita accidentele, purtați îmbrăcăminte ajustată corespunzător și încălțăminte de protecție.

• Purtați antifoane pentru a evita deteriorarea auzului. Căștile cu vizieră sunt recomandate în mod deosebit.

• Asigurați-vă un sprijin ferm pe picioare la lucrul cu ferăstrăul cu lanț.

• Păstrați ordinea la locul de muncă.

• Pentru a evita electrocutările, evitați contactul cu piesele împământate.

• Scoateți întotdeauna fișa din priză înainte de a efectua orice lucrări la ferăstrăul cu lanț.

• Conectați fișa la priză numai atunci când ferăstrăul cu lanț este oprit.

• Ferăstrăul cu lanț se utilizează de către o singură persoană. Orice alte persoane trebuie să se afle în afara zonei de oscilație a ferăstrăului cu lanț. În special, nu permiteți apropierea copiilor și a animalelor.

• La pornire, ferăstrăul cu lanț nu trebuie să se afle în contact cu alte obiecte.

• În timpul lucrului, țineți ferm cu ambele mâini ferăstrăul cu lanț.

• Este interzisă utilizarea ferăstrăului cu lanț de către copii și tineri. Singura excepție de la această interdicție o reprezintă tinerii în vârstă de peste 16 ani, care pot utiliza ferăstrăul cu lanț sub supraveghere, în cadrul pregătirii profesionale. Nu împrumutați ferăstrăul decât persoanelor familiarizate cu acest tip de ferăstrău cu lanț, care cunosc modul de manipulare a acestuia. Transmiteți întotdeauna instrucțiunile de utilizare odată cu ferăstrăul cu lanț.

• Asigurați-vă că ferăstrăul cu lanț nu este păstrat la îndemâna copiilor.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 7 www.varo.com

• Se interzice utilizarea ferăstrăului cu lanț în condiții de oboseală sau de către persoane a căror stare de sănătate nu este corespunzătoare, în sensul unei bune condiții fizice. Întrerupeți lucrul din timp atunci când resimțiți oboseala. Se interzice utilizarea ferăstrăului cu lanț după consumul de alcool.

• Feriți de intemperii ferăstrăul cu lanț. Asigurați-vă că iluminarea locului de muncă este suficientă. Nu utilizați scule electrice în apropierea combustibililor lichizi sau gazoși.

• În caz că ferăstrăul cu lanț nu este utilizat o perioadă mai îndelungată, acesta trebuie așezat în așa fel încât să nu pună în pericol alte persoane.

• Înainte de a tăia, fixați întotdeauna opritorul gheară.

• Scoateți ferăstrăul cu lanț afară din lemn cât timp lanțul se află încă în mișcare. Tăierea fără opritor prezintă pericol de antrenare înainte a operatorului.

• Nu utilizați ferăstrăul cu lanț pe scări, în copaci sau în alte locuri instabile. Nu tăiați cu o singură mână.

• Cablul de alimentare trebuie să se afle în permanență în spatele operatorului.

• Cablul de alimentare trebuie orientat întotdeauna dinspre partea din spate a ferăstrăului cu lanț, în direcția opusă ferăstrăului.

• Utilizați numai accesorii originale.

• În cazul utilizării în exterior, ferăstrăul cu lanț trebuie conectat la un disjunctor pentru împământare.

• Nu suprasolicitați uneltele electrice. Acestea funcționează cel mai bine și cel mai sigur în domeniul de solicitare specificat.

• Utilizați întotdeauna unealta electrică adecvată. Nu utilizați ferăstraie cu lanț de putere redusă pentru operațiuni grele.

• Utilizați cablul numai în scopul prevăzut. Nu transportați uneltele electrice ținându-le de cablu. Nu utilizați cablul pentru a trage fișa din priză. Protejați cablul de căldură, ulei și muchii ascuțite.

• Prelungitoare pentru exterior

• Utilizați numai prelungitoare autorizate și marcate corespunzător pentru exterior.

• La tăierea cherestelei și a ramurilor subțiri, utilizați un suport solid. Nu suprapuneți scândurile, nu le fixați cu piciorul și nu permiteți ținerea lor de către o altă persoană.

• Buștenii trebuie fixați pe poziție.

• La lucrul pe pante, orientați-vă întotdeauna în susul pantei.

• La secționare, fixați gheara opritor în contact cu scândura de tăiat.

• Înainte de secționare, fixați întotdeauna gheara opritor. Numai după aceea, porniți ferăstrăul și începeți tăierea lemnului. Trageți ferăstrăul cu lanț în sus din partea din spate și ghidați cu ajutorul mânerului anterior. Utilizați gheara opritor pe post de ax. Pentru repoziționare în vederea unei noi tăieturi, întrerupeți tăierea și apăsați ușor pe mânerul anterior. Trageți ferăstrăul ușor înapoi, poziționați gheara opritor în continuarea tăieturii și trageți în sus mânerul posterior.

• Trageți ferăstrăul afară din lemn cât timp lanțul se află încă în mișcare.

• La efectuarea mai multor tăieturi, opriți ferăstrăul între tăieturi.

• Tăieturile în adâncime și orizontale trebuie efectuate numai de către profesioniști.

• La tăierea orizontală, asigurați un unghi cât mai mic. Operațiunea necesită maximum de atenție, deoarece în astfel de cazuri nu poate fi aplicată gheara opritor.

• În caz că lanțul este blocat în timpul tăierii în partea superioară, acesta ar putea fi aruncat către operator. De aceea, tăiați ori de câte ori este posibil cu partea inferioară, deoarece în acest caz ferăstrăul cu lanț va fi aruncat dinspre corp către lemn.

• Procedați cu atenție sporită la tăierea lemnului cu așchii. Bucățile tăiate pot fi proiectate în orice direcție (pericol de rănire!).

• Nu utilizați ferăstrăul cu lanț pentru îndepărtarea cuielor sau a unor corpuri similare.

• La curățarea crengilor, ferăstrăul trebuie sprijinit de trunchi ori de câte ori este posibil. Nu tăiați cu vârful lamei.

• Crengile cu frunze trebuie curățate numai de către personal calificat! Pericol de rănire!

• Procedați cu atenție deosebită la crengile tensionate. Nu tăiați pe dedesubt ramurile care atârnă liber.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 8 www.varo.com

• La curățarea crengilor, nu stați pe trunchi.

• Nu se recomandă utilizarea ferăstrăului cu lanț la lucrări forestiere, de exemplu pentru doborârea și curățarea crengilor în pădure. Conectarea cablului nu permite o mobilitate corespunzătoare a operatorului, ca urmare siguranța nu poate fi garantată!

• Așezați-vă întotdeauna în lateral față de arborele care urmează să fie doborât.

• La doborârea arborilor, atenție la crengile căzute atunci când pășiți în spate.

• Pe pante, operatorul trebuie să se poziționeze deasupra, la stânga sau la dreapta față de trunchi sau față de arborele doborât și nu în partea de jos.

• Atenție la trunchiurile care se rostogolesc către operator. Recul!

• Ferăstrăul electric prezintă pericol de recul în caz că vârful lamei (în special sfertul anterior) atinge accidental lemnul sau alte obiecte dure. În acest caz, ferăstrăul se va mișca necontrolat și va fi aruncat către operator la turație maximă (pericol de rănire!).

• La lucrul cu ferăstrăul cu lanț se recomandă portul mănușilor de protecție, al unei încălțăminte adecvate și al echipamentului de protecție pentru ochi și urechi.

• Dacă lucrul prezintă risc de rănire la cap, este obligatoriu portul căștii. La tăierea arborilor și tăierea sau retezarea crengilor sau a arborilor căzuți, trebuie purtată și o vizieră de protecție.

• Scoateți întotdeauna fișa din priză înainte de a încerca verificarea sau reglarea lanțului sau remedierea unor defecțiuni și la orice schimbare a punctului de lucru.

• Nu porniți niciodată ferăstrăul cu lanț decât după ce ați prins bine unealta, aveți sprijin ferm pe picioare și v-ați asigurat că lama și lanțul nu sunt în contact cu alte obiecte.

• Țineți întotdeauna ferăstrăul cu ambele mâini (mâna dreaptă pe mânerul posterior, mâna stângă pe mânerul 2).

• Nu tăiați niciodată mai sus de nivelul umerilor, urcat pe o scară sau într-un arbore sau în orice altă poziție nesigură.

• La tăierea scândurilor crăpate, evitați cu grijă desprinderea bucăților mici de lemn și proiectarea lor de către lanț.

• Pe durata pauzelor, ferăstrăul trebuie pus jos, astfel încât să se elimine orice risc de rănire a oricărei persoane.

• Ferăstrăul cu lanț nu trebuie împrumutat sau lăsat persoanelor care nu sunt familiarizate cu utilizarea unei astfel de unelte. Instrucțiunile de utilizare trebuie să însoțească ferăstrăul.

7 MĂSURI DE SIGURANȚĂ ÎMPOTRIVA RECULULUI

Pentru prevenirea reculului, urmați instrucțiunile de siguranță de mai jos:

• Nu începeți tăierea cu vârful lamei!

• Nu tăiați cu vârful lamei! Atenție la continuarea tăieturilor deja începute!

• Începeți întotdeauna tăierea cu ferăstrăul în mers!

• Verificați dacă lanțul este în permanență bine ascuțit.

• Nu tăiați niciodată mai multe crengi simultan! La curățarea crengilor, evitați atingerea altor crengi.

• La secționare, atenție la trunchiurile așezate foarte aproape unul de altul. Dacă este posibil, utilizați o capră.

8 TRANSPORTUL FERĂSTRĂULUI CU LANȚ

Înainte de a transporta ferăstrăul cu lanț, deconectați întotdeauna fișa de la priză și glisați apărătoarea lanțului peste ghidaj și peste lanț. În caz că este necesară efectuarea mai multor tăieturi cu ferăstrăul cu lanț, acesta trebuie oprit între tăieturi.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 9 www.varo.com

9 ÎNAINTE DE PUNEREA ÎN FUNCȚIUNE

• Tensiunea și intensitatea sursei de alimentare trebuie să corespundă cu parametrii nominali de pe plăcuța cu caracteristicile tehnice.

• Înainte de începerea lucrului, verificați întotdeauna dacă ferăstrăul cu lanț funcționează corespunzător și dacă poate fi utilizat în siguranță.

• De asemenea, verificați dacă sistemul de lubrifiere a lanțului și indicatorul de nivel al uleiului sunt în bună stare de funcționare. Când nivelul uleiului este cu aproximativ 5 mm deasupra marcajului inferior, completați nivelul uleiului. Când nivelul uleiului este mai ridicat, se poate lucra fără probleme.

• Porniți ferăstrăul cu lanț și țineți-l ridicat de la sol. Evitați contactul ferăstrăului cu lanț cu solul. Din motive de siguranță, trebuie păstrată o distanță de minimum 20 cm. În caz că se observă pete de ulei tot mai mari, sistemul de lubrifiere a lanțului funcționează corespunzător. Dacă nu se observă nicio pată de ulei, încercați să curățați orificiul de ieșire pentru ulei, orificiul de tensionare a părții superioare a lanțului și conducta de ulei, sau adresați-vă Serviciului clienți. (Pentru acest punct, citiți capitolul „Alimentarea cu ulei de lanț și lubrifierea lanțului”).

• Dacă este necesar, verificați tensionarea și dispozitivul de prindere a lanțului (pentru acest punct, vezi capitolul „11.2 Verificarea tensionării și a reglării lanțului”).

10.2 Îndepărtarea crengilor

Vezi Fig. 4. În imaginea a doua și a treia se prezintă moduri de prevenire a blocării lanțului și a lamei

Vezi Fig. 5. Opriți aparatul și deconectați ștecărul din priza de curent electric înainte de a efectua operațiuni de curățare, verificare, întreținere sau alte operațiuni asupra aparatului. Nu așezați niciodată cureaua în diagonală peste umăr și piept, ci purtați-o pe un umăr. În acest fel puteți îndepărta rapid aparatul de corp în caz de pericol. Deconectați mașina de grădinărit de la sursa de alimentare cu energie electrică. După reglare, asigurați-vă că butoanele de reglare a unghiului au revenit în pozițiile inițiale. În caz contrar, aparatul nu va porni. Nu conectați la sursa de energie electrică înainte de asamblarea completă. Nerespectarea acestor instrucțiuni poate conduce la pornirea accidentală și la rănirea gravă.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 10 www.varo.com

11.1 Asamblarea barei lanțului și a lanțului

Vezi Fig. 6. Repetați tensionarea noului lanț după aproximativ 5 tăieri. Verificați cu regularitate tensionarea lanțului Notă: este posibil ca lanțul să atârne puțin în partea de jos a lamei. Acest lucru este normal. Notă: în această etapă, piulițele de fixare a lamei se strâng doar cu mâna, deoarece trebuie reglată întinderea lanțului. Urmați instrucțiunile din capitolul referitor la reglarea întinderii lanțului. Avertisment: la manipularea sau reglarea lanțului este obligatoriu portul mănușilor de protecție.

11.2 Verificarea tensionării și a reglării lanțului

Vezi Fig. 7. Notă: dacă lanțul este greu de rotit în jurul lamei sau dacă se blochează, cauza este întinderea excesivă. În acest caz, sunt necesare următoarele reglaje fine: Slăbiți piulițele de fixare a lamei până când pot fi rotite cu mâna. Slăbiți tensionarea rotind ușor șurubul de reglare a lamei în sens invers acelor de ceasornic. Deplasați lanțul pe bară înainte și înapoi. Continuați reglarea până când lanțul se rotește liber, dar este întins bine pe lamă. Întindeți mai tare rotind șurubul de reglare a lamei în sensul acelor de ceasornic. Când lanțul este întins corespunzător, țineți vârful lamei în sus și strângeți complet cele două piulițe de fixare a lamei. Atenție: lanțurile noi se întind și necesită reglare chiar și numai după 5 tăieri. Este normal pentru un lanț nou, iar intervalul dintre reglările ulterioare va crește rapid. Atenție: dacă lanțul este prea slăbit sau prea întins, pinionul, lama, lanțul și lagărele angrenajului se vor uza mai rapid. Consultați fig. 12 pentru informații referitoare la întinderea corespunzătoare la rece (A), întinderea corespunzătoare la cald (B) și indicații pentru situațiile în care lanțul trebuie reglat (C).

11.3 Verificarea nivelului de ulei de lanț

12.1 Pentru a porni mașina:

Vezi Fig. 9. AVERTISMENT: Nu porniți și nu utilizați ferăstrăul fără lama și lanțul instalate corespunzător. Atenție: în timpul tăierii cu ferăstrăul, asigurați-vă că lanțul și lama sunt lubrifiate corespunzător.

• Pentru a porni mașina, apăsați simultan butonul de deblocare și întrerupătorul de pornire/oprire.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 11 www.varo.com

12.2 Pentru a opri mașina

Vezi Fig. 10. Lanțul se oprește imediat după oprirea mașinii. Nu reglați sistemul de lubrifiere a lanțului decât cu motorul oprit.

• Pentru oprirea mașinii, eliberați butonul de pornire/oprire. 13 ASCUȚIREA LANȚULUI FERĂSTRĂULUI Vezi Fig. 11.

14 CURĂȚAREA ȘI ÎNTREȚINEREA

Scoateți întotdeauna fișa din priză înainte de a efectua orice lucrări la ferăstrăul cu lanț.

• Fantele de ventilație ale carcasei motorului trebuie să fie în permanență curate și libere.

• Nu este permisă efectuarea altor lucrări de întreținere în afara celor descrise în prezentele instrucțiuni de utilizare. Orice alte lucrări de întreținere trebuie efectuate de Serviciul clienți.

• Nu modificați în niciun fel ferăstrăul electric, deoarece astfel puteți compromite siguranța acestuia.

• În caz de defectare a ferăstrăului, deși procedurile noastre de fabricație și control sunt detaliate, solicitați repararea într-un atelier autorizat al Serviciului clienți.

14.1 Întreținerea lamei de ghidare

Pinionul din vârful lamei de ghidare (lama cu canal care susține și conduce lanțul ferăstrăului) trebuie lubrifiat frecvent. Întreținerea corespunzătoare a lamei de ghidare, conform instrucțiunilor din acest capitol, este vitală pentru păstrarea ferăstrăului în bună stare.

14.2 Lubrifierea pinionului din vârf

Atenționare: pinionul din vârf al ferăstrăului nou este deja lubrifiat din fabricație. Lipsa lubrifierii pinionului din vârf al lamei de ghidare, conform instrucțiunilor de mai jos, va reduce performanțele și va cauza griparea, anulând garanția producătorului. Se recomandă lubrifierea pinionului din vârf după 25 de ore de utilizare sau săptămânal, după cum este cazul mai întâi. Înainte de lubrifiere, curățați întotdeauna cu atenție pinionul din vârful lamei de ghidare. Unelte pentru lubrifiere Pentru aplicarea unsorii pe pinionul din vârful lamei de ghidare se recomandă o pompă de ungere. Pompa de ungere este prevăzută cu un vârf cu ac, necesar pentru aplicarea eficientă a unsorii pe pinionul din vârf. Pentru lubrifierea pinionului din vârf: Avertisment: la manipularea lamei și lanțului este obligatoriu portul mănușilor de protecție. Notă: pentru lubrifierea pinionului din vârf, nu este necesară demontarea lanțului. Lubrifierea poate fi efectuată în punctul de lucru.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 12 www.varo.com

• Curățați pinionul din vârful lamei.

• Cu ajutorul pompei de ungere (opționale), introduceți vârful cu ac în orificiul de ungere și injectați unsoare până când iese pe la marginea exterioară a pinionului din vârf.

• Rotiți lanțul cu mâna. Repetați operațiunea de lubrifiere până la lubrifierea în întregime a pinionului din vârf.

14.3 Întreținerea lamei de ghidare

Cele mai multe probleme la lama de ghidare pot fi prevenite prin simpla întreținere corespunzătoare a lanțului. Lubrifierea insuficientă a lamei de ghidare și utilizarea ferăstrăului cu lanțul prea strâns contribuie la uzura rapidă a lamei. Pentru minimizarea uzurii lamei de ghidare, se recomandă următoarele proceduri de întreținere a lamei. Avertisment: la operațiunile de întreținere este obligatoriu portul mănușilor de protecție. Nu efectuați lucrări de întreținere cu motorul cald.

14.4 Ascuțirea lanțului

Pentru utilizatorii neexperimentați ai ferăstrăului cu lanț, se recomandă ascuțirea profesionistă a lanțului la cel mai apropiat centru de service profesionist. Dacă vă considerați capabil să ascuțiți chiar dvs. lanțul, există unelte speciale disponibile la centrele de service profesionist. Pentru ascuțirea lanțului sunt necesare unelte speciale, pentru a asigura ascuțirea sub unghiul și la adâncimea corespunzătoare a dinților tăietori. Pentru utilizatorii neexperimentați ai ferăstrăului cu lanț, se recomandă ascuțirea profesionistă a lanțului la cel mai apropiat centru de service profesionist. Pentru utilizatorii neexperimentați ai ferăstrăului cu lanț, se recomandă ascuțirea lanțului de către un specialist, în orice service autorizat. Avertisment: un lanț ascuțit necorespunzător prezintă risc sporit de recul.

• Pentru ascuțirea lanțului trebuie utilizate unelte de ascuțire corespunzătoare: − pilă rotundă pentru lanț − ghidaj pentru pilă − calibru pentru măsurarea lanțului. Aceste unelte pot fi achiziționate din orice magazin de specialitate.

• Pentru obținerea unor particule de rumeguș cu formă corespunzătoare, utilizați un lanț ascuțit. Dacă se produce praf de lemn, lanțul trebuie reascuțit. Avertisment: toți dinții tăietori trebuie să aibă aceeași lungime. Lungimea inegală a dinților poate face lanțul să circule neuniform sau poate duce la ruperea acestuia.

• Lungimea minimă a dinților este de 4 mm. Dacă dinții sunt mai scurți, demontați lanțul.

• Trebuie respectate unghiurile la care sunt dispuși dinții.

• Pentru ascuțirea grosieră a lanțului, efectuați 2 sau 3 curse ale pilei din interior spre exterior. Avertisment: după 3 sau 4 ascuțiri ale dinților tăietori, ascuțiți lanțul la un service autorizat. Acesta va ascuți și opritorul de adâncime, care asigură distanța.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 13 www.varo.com Ascuțirea lanțului Pasul lanțului diferă în funcție de model. Avertisment: un lanț bine ascuțit produce rumeguș bine definit. Dacă lanțul începe să producă pulbere, trebuie ascuțit. La fiecare 3-4 ascuțiri ale dinților tăietori trebuie verificată înălțimea reperelor de adâncime, iar dacă este necesar acestea trebuie reduse cu ajutorul unei pile late și a șablonului furnizat opțional, iar apoi trebuie rotunjit colțul din față. AVERTISMENT: Reglarea corespunzătoare a reperului de adâncime este la fel de importantă ca și ascuțirea corespunzătoare a lanțului.

14.5 Lama de ghidare

Lama trebuie întoarsă la fiecare 8 ore de utilizare, pentru a asigura o uzură uniformă. Canalul lamei și orificiul de lubrifiere trebuie să fie curățate permanent cu ajutorul unui dispozitiv de curățare a canalului. Controlați frecvent uzura canalelor lamei, iar dacă este necesar, Avertisment: nu montați un lanț nou pe un pinion sau un inel de centrare uzat. Uzura lamei - întoarceți frecvent lama la intervale regulate (de exemplu, după 8 ore de utilizare) pentru a asigura uzura uniformă a părții superioare și a părții inferioare a lamei. Orificiile de ungere - orificiile de ungere ale lamei trebuie curățate pentru a asigura lubrifierea corespunzătoare a lamei și a lanțului în timpul utilizării. Notă: starea orificiilor de ungere este ușor de verificat. Dacă orificiile sunt libere, lanțul va pulveriza automat ulei la câteva secunde după pornirea ferăstrăului. Ferăstrăul este prevăzut cu un sistem automat de ungere.

14.6 Întreținerea lanțului

Întinderea lanțului Verificați frecvent întinderea lanțului și reglați ori de câte ori este necesar, pentru a menține lanțul întins pe lamă, dar suficient de larg pentru a putea fi antrenat cu mâna. Rodarea unui lanț nou Un lanț și o lamă noi necesită repetarea reglării lanțului chiar și după numai 5 tăieri. Acest lucru este normal în perioada de rodaj, iar intervalele între reglajele ulterioare vor începe să crească rapid. Avertisment: nu scoateți niciodată mai mult de trei dinți de la o buclă de lanț. În caz contrar, pinionul se poate deteriora. Lubrifierea lanțului Verificați întotdeauna dacă sistemul automat de ungere funcționează corespunzător Rezervorul de ulei trebuie alimentat în permanență cu ulei de bună calitate pentru lanț, lamă și pinion. Lubrifierea corespunzătoare a lamei și a lanțului în timpul operațiunilor de tăiere este esențială pentru reducerea la minim a frecării cu lama. Nu lăsați niciodată lama și lanțul fără ulei. Utilizarea ferăstrăului cu ulei insuficient reduce eficiența tăierii, scurtează durata de viață a lanțului, provoacă tocirea rapidă a lanțului și provoacă o uzură excesivă a lamei din cauza supraîncălzirii. Insuficiența uleiului este indicată de fum sau de decolorarea lamei.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 14 www.varo.com Ascuțirea lanțului Pentru utilizatorii neexperimentați ai ferăstrăului cu lanț, se recomandă ascuțirea profesionistă a lanțului la cel mai apropiat centru de service profesionist. Dacă vă considerați capabil să ascuțiți chiar dvs. lanțul, există unelte speciale disponibile la centrele de service profesionist. 15 DEPANAREA DEFECȚIUNE CAUZĂ REMEDIERE Motorul nu funcționează Lipsa alimentării cu curent Verificați fișa, cablul și priza. Cablul este deteriorat. Solicitați repararea de către Serviciul clienți. Este interzisă repararea improvizată cu bandă izolatoare. Întrerupătoarele defecte trebuie înlocuite de către Serviciul clienți. Uzura periilor de cărbune Înlocuiți periile de cărbune; solicitați un atelier al Serviciului clienți. Performanțe slabe de tăiere Lanțul este tocit Ascuțiți lanțul. Tensionarea lanțului Verificați tensionarea lanțului. Lanțul nu este ajustat corespunzător Verificați dacă lanțul este ajustat corect. Ferăstrăul funcționează cu dificultate Tensionarea lanțului Verificați tensionarea lanțului. Lanțul sare de pe lamă Lanțul se încălzește puternic Lubrifierea lanțului Verificați nivelul uleiului. Verificați lubrifierea lanțului. 16 DATE TEHNICE Tensiune nominală 230-240 V Frecvență nominală 50 Hz Putere nominală 900 W Dimensiune lamă 300 mm Lungime cablu 0,35 m Capacitatea rezervorului de ulei 0,1 litri Viteza lanțului 9,5 m/s Motor cu perii de carbon

Tip ax Telescopic Lungime ax 1055 mm Lungime ax prelungitor 1610 mmPOWXG1032 RO Copyright © 2022 VARO P a g i n a | 15 www.varo.com 17 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA 94 dB(A) Nivel de putere acustică LwA 108 dB(A) ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă. aw (Nivel vibrații): 7,7 m/s² K = 1,5 m/s² 18 DEPOZITAREA Păstrați ferăstrăul cu lanț la loc sigur. Atunci când nu este utilizat, ferăstrăul cu lanț trebuie păstrat în stare de curățenie, pe o suprafață plană și la loc uscat, unde copiii nu au acces. 19 GARANȚIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.POWXG1032 RO Copyright © 2022 VARO P a g i n a | 16 www.varo.com 20 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Deșeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

21 DECLARAȚIA DE CONFORMITATE

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că Produsul: Ferăstrău multifuncțional electric cu lanț marcă înregistrată: POWERplus model: POWXG1032 este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 104dB(A) Guaranteed 108dB(A) Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): EN60745-1 : 2009 EN60745-2-13 : 2009
