BEDIENUNGSANLEITUNG POWXG1032 PowerPlus

Automatische kettingsmering

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten ........................ 6

5.5 Wartung ..................................................................................................................... 6

6 SICHERHEITSHINWEISE UND UNFALLVERHÜTUNG .................. 6

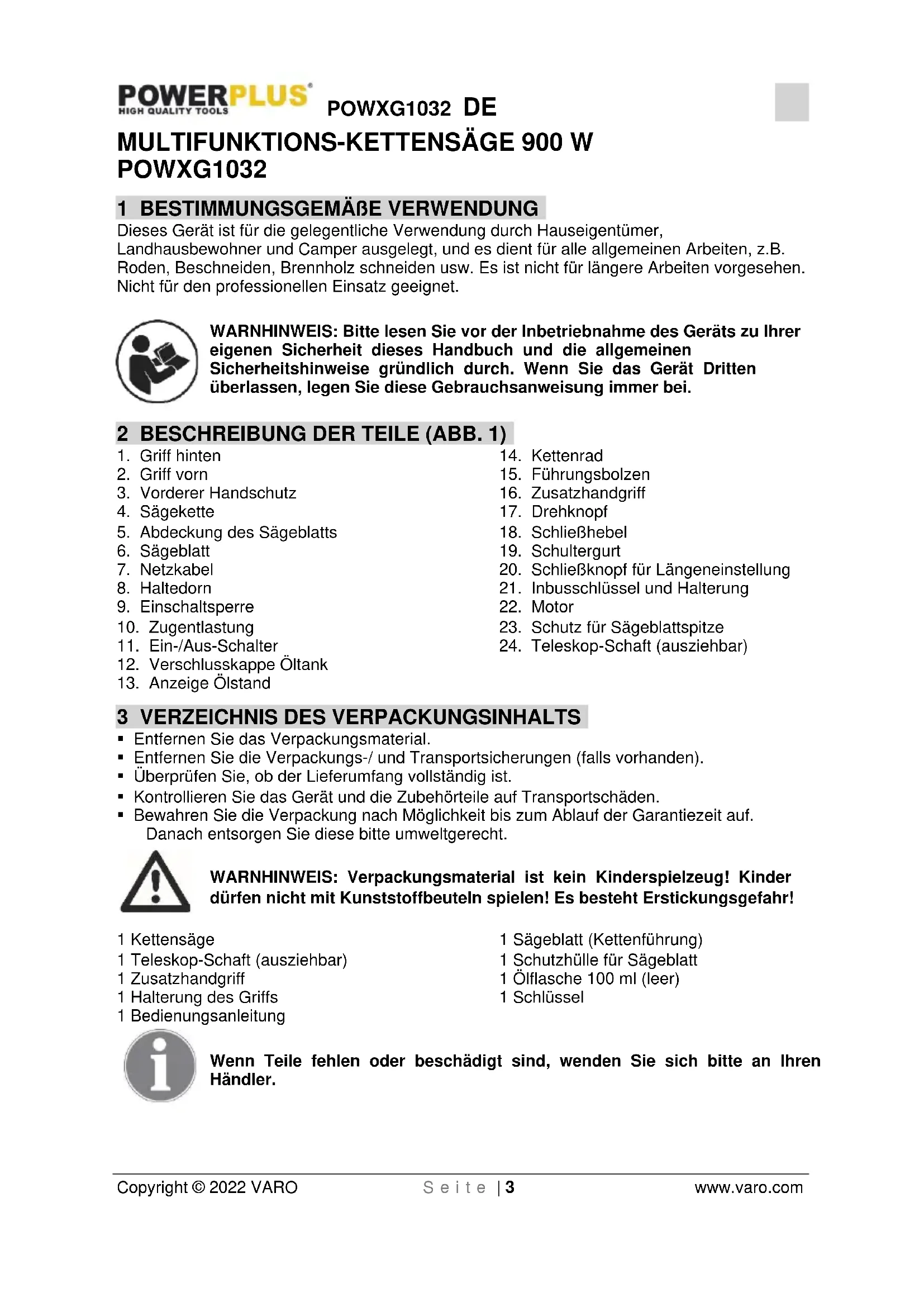

POWXG1032 1 BESTIMMUNGSGEMÄßE VERWENDUNG Dieses Gerät ist für die gelegentliche Verwendung durch Hauseigentümer, Landhausbewohner und Camper ausgelegt, und es dient für alle allgemeinen Arbeiten, z.B. Roden, Beschneiden, Brennholz schneiden usw. Es ist nicht für längere Arbeiten vorgesehen. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS: Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. 1)

3. Vorderer Handschutz

5. Abdeckung des Sägeblatts

11. Ein-/Aus-Schalter

12. Verschlusskappe Öltank

20. Schließknopf für Längeneinstellung

21. Inbusschlüssel und Halterung

23. Schutz für Sägeblattspitze

24. Teleskop-Schaft (ausziehbar)

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 Kettensäge 1 Teleskop-Schaft (ausziehbar) 1 Zusatzhandgriff 1 Halterung des Griffs 1 Bedienungsanleitung 1 Sägeblatt (Kettenführung) 1 Schutzhülle für Sägeblatt 1 Ölflasche 100 ml (leer) 1 Schlüssel Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWXG1032 DE Copyright © 2022 VARO S e i t e | 4 www.varo.com 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

WARNHINWEIS: Verletzungsgefahr oder mögliche Beschädigung des Geräts.

Das Tragen eines Ohrenschutzes wird empfohlen.

Vor der Inbetriebnahme des Geräts unbedingt die Gebrauchsanweisung lesen.

Das Tragen einer Schutzbrille wird empfohlen.

Schutzhandschuhe tragen.

Sicherheitsschuhe mit rutschfester Sohle und Stahlspitze tragen.

Gefahr eines Stromschlags! Mindestens 10 m Abstand zu Stromleitungen einhalten.

Das Gerät nicht bei Regen oder bei feuchten Bedingungen betreiben. Gefahr eines Stromschlags!

Zuschauer auf Abstand halten.

Bei beschädigtem oder gerissenem Kabel das Gerät sofort von der Stromversorgung trennen.

Vor allen Arbeiten am Gerät die Kettensäge immer von der Stromversorgung trennen.

Klasse II – Doppelisolierung.

Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.POWXG1032 DE Copyright © 2022 VARO S e i t e | 5 www.varo.com

• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

WARNHINWEIS: Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.POWXG1032 DE Copyright © 2022 VARO S e i t e | 6 www.varo.com

• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 SICHERHEITSHINWEISE UND UNFALLVERHÜTUNG

Die nachstehenden Sicherheitshinweise müssen beim Umgang mit der Kettensäge immer eingehalten werden. Zu Ihrer eigenen Sicherheit und zur Sicherheit von anderen lesen Sie diese Informationen bitte vor der Inbetriebnahme der Säge gründlich durch, und heben Sie diese sicher auf. Mit der Kettensäge darf nur Holz oder aus Holz bestehendes Material geschnitten werden. Alle anderen Einsätze sind zweckfremd, geschehen auf eigene Gefahr und sind potenziell gefährlich. Der Hersteller haftet nicht für Schäden, die bei zweckfremder oder unsachgemäßer Verwendung entstanden sind. Um eine falsche Bedienung der Kettensäge zu vermeiden, lesen Sie bitte die Bedienungs- anleitung komplett durch, bevor Sie die Säge das erste Mal in Betrieb nehmen. Alle Hinweise zum Umgang mit der Kettensäge sind für Ihre persönliche Sicherheit wichtig. Bitten Sie einen Fachmann, Sie in die Bedienung der Säge einzuweisen!

• Prüfen Sie den Stecker und das Kabel auf Beschädigungen, bevor Sie den Netzstecker einstecken. Wenn Sie einen Schaden feststellen, muss dieser sofort von einem Fachbetrieb repariert werden.POWXG1032 DE Copyright © 2022 VARO S e i t e | 7 www.varo.com

• Verwenden Sie nie ein Kabel, Verlängerungskabel, Stecker oder Netzkabel, der/das Schäden aufweist oder den Sicherheitsanforderungen nicht entspricht. Wenn das Kabel beschädigt oder abgetrennt ist, unterbrechen Sie sofort die Stromversorgung, indem Sie den Stecker herausnehmen.

• Tragen Sie beim Arbeiten mit der Säge immer Schutzbrille und Schutzhandschuhe.

• Tragen Sie eng anliegende Kleidung und Sicherheitsschuhe, um Verletzungen zu vermeiden.

• Tragen Sie Ohrenschützer, um Ihr Gehör zu schützen. Helme mit einem Visier sind besonders vorteilhaft.

• Achten Sie beim Arbeiten mit der Säge immer auf Ihren sicheren Stand.

• Halten Sie den Arbeitsplatz sauber und aufgeräumt.

• Berühren Sie keine geerdeten Teile, hier besteht die Gefahr eines Stromschlags.

• Trennen Sie vor allen Arbeiten an der Säge das Gerät immer von der Stromversorgung.

• Stecken Sie den Netzstecker nur ein, wenn die Säge ausgeschaltet ist.

• Die Kettensäge darf nur von jeweils einer Person benutzt werden. Andere Personen dürfen den Schwenkkreis der Kettensäge nicht betreten. Insbesondere Kinder und Haustiere müssen immer gut ferngehalten werden.

• Beim Starten der Säge darf diese keine anderen Teile berühren.

• Halten Sie beim Arbeiten mit der Säge das Gerät immer mit beiden Händen fest.

• Die Kettensäge darf nicht von Kindern oder Jugendlichen bedient werden. Als einzige Ausnahme von dieser Regel dürfen Jugendliche ab 16 Jahre die Säge bedienen, wenn dies unter Aufsicht und als Teil der Ausbildung geschieht. Die Säge darf nur an Personen ausgeliehen werden, die mit dieser Art von Säge vertraut sind und wissen, wie man diese bedienen muss. Geben Sie in einem solchen Fall immer die Bedienungsanleitung der Säge mit.

• Die Säge muss an einer Stelle aufbewahrt werden, die für Kinder nicht zugänglich ist.

• Die Säge darf nur von Personen bedient werden, die ausgeruht und bei guter Gesundheit sind, also in guter körperlicher Verfassung. Wenn Sie merken, dass Sie müde werden, müssen Sie rechtzeitig eine Pause einlegen. Die Kettensäge darf nach der Einnahme von Alkohol nicht bedient werden.

• Die Kettensäge darf Regen oder schlechten Witterungsverhältnissen nicht ausgesetzt werden. Der Arbeitsplatz muss immer gut ausgeleuchtet sein. Elektrowerkzeuge dürfen nicht im Umfeld von explosiven Flüssigkeiten oder Gasen betrieben werden.

• Wenn die Säge einmal beiseite gelegt werden soll, muss dies so geschehen, dass andere Personen dadurch nicht gefährdet werden.

• Vor dem Schneiden mit der Säge immer den Krallenanschlag ansetzen.

• Die Säge darf nur aus dem Holz gezogen werden, wenn die Sägekette noch läuft. Ohne angesetzten Krallenanschlag kann man beim Sägen nach vorn gezogen bzw. gerissen werden.

• Die Säge darf nicht auf einer Leiter, in einem Baum oder an anderen instabilen Plätzen bedient werden. Das Sägen mit nur einer Hand ist nicht zulässig.

• Das Stromkabel muss immer hinter dem Bediener liegen.

• Das Stromkabel muss immer vom hinteren Ende der Kettensäge weg verlegt sein.

• Nur Original-Zubehör und -Ersatzteile verwenden.

• Wenn die Kettensäge im Freien eingesetzt wird, muss sie durch einen Schutzschalter gegen Erdschluss gesichert sein.

• Das Gerät nicht überlasten. Die beste und sicherste Leistung wird im angegebenen Nennbereich erzielt.

• Verwenden Sie immer adäquates Werkzeug. Sägen mit geringer Leistung dürfen nicht für schwere Arbeiten verwendet werden.

• Das Netzkabel darf nicht zweckentfremdet werden, z.B. dadurch, dass die Säge am Kabel getragen wird. Ziehen Sie nie am Netzkabel, um den Stecker aus der Steckdose zu bekommen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Verlängerungskabel im Freien. Verwenden Sie beim Arbeiten im Freien nur zugelassene Verlängerungskabel, die eine entsprechende Kennzeichnung aufweisen.POWXG1032 DE Copyright © 2022 VARO S e i t e | 8 www.varo.com

• Beim Sägen von Restholz und dünnen Ästen verwenden Sie immer eine sichere Halterung. Das Holz nicht aufstapeln, und es darf auch nicht von einer anderen Person oder vom eigenen Fuß festgehalten werden.

• Baumstämme oder Stümpfe müssen immer gut gegen Wegrollen gesichert werden.

• An Neigungen und Hängen immer nach oben arbeiten.

• Beim Querschneiden immer den Krallenanschlag gegen das zu sägende Holz setzen

• Beim Querschneiden immer vorher den Krallenanschlag ansetzen. Erst dann die Kettensäge einschalten, und mit dem Sägen in das Holz beginnen. Die Kettensäge am hinteren Ende hochziehen, und mit dem vorderen Griff die Richtung bestimmen. Den Krallenanschlag als Schwenkpunkt verwenden. Zum erneuten Ansetzen der Säge den Sägevorgang unterbrechen, und leichten Druck auf den vorderen Griff ausüben. Die Säge ein Stück zurückziehen, den Krallenanschlag weiter unten ansetzen, und den hinteren Griff nach oben ziehen.

• Nur Säge nur dann aus dem Holz ziehen, wenn die Sägekette noch läuft.

• Wenn mehrere Schnitte erforderlich sind, die Kettensäge zwischendurch ausschalten.

• Einstiche und waagerechte Schnitte dürfen nur von Profis ausgeführt werden.

• Bei waagerechten Schnitten im kleinstmöglichen Winkel arbeiten. Hierbei muss besonders vorsichtig vorgegangen werden, weil der Krallenanschlag in diesem Fall nicht genutzt werden kann.

• Wenn die Sägekette sich beim Sägen mit der oberen Seite des Sägeblatts verfängt, entsteht ein Rückschlag in Richtung Bediener. Aus diesem Grund sollte möglichst immer mit der unteren Seite gesägt werden, weil die Zugwirkung dann vom Bediener weg in Richtung Holz weist.

• Besondere Vorsicht ist beim Schneiden von gespaltenem Holz geboten! Die abgesägten Stücke können in alle Richtungen geschleudert werden (Verletzungsgefahr!).

• Die Kettensäge nicht zum Entfernen von Nägeln oder ähnlichen Objekten verwenden.

• Beim Abtrennen von Ästen und Zweigen die Kettensäge möglichst weitgehend am Stamm abstützen. Auf keinen Fall mit der Spitze des Sägeblatts schneiden.

• Überlassen Sie nach Möglichkeit das Abtrennen von Ästen und Zweigen den Profis, weil hier eine hohe Verletzungsgefahr besteht!

• Besondere Vorsicht bei Ästen, die unter Spannung stehen. Frei herabhängende Äste nicht von unten abtrennen.

• Beim Abtrennen von Ästen nie auf dem Stamm stehen.

• Diese Kettensäge ist nicht für Waldarbeiten, also für das Fällen und Entasten im Wald ausgelegt. Weil das Gerät mit einem Stromkabel arbeitet, fehlt dem Bediener die notwendige Mobilität, und seine Sicherheit ist nicht gewährleistet!

• Immer an der Seite des zu fällenden Baums stehen.

• Wenn der Baum gefällt wird, beim Zurückgehen immer auf fallende Äste achten.

• An Neigungen und Hängen muss der Bediener immer oberhalb oder seitlich vom gefällten Stamm oder liegenden Baum stehen, auf keinen Fall unterhalb.

• Vorsicht bei Stämmen, die auf Sie zurollen. Gefahr eines Rückschlags!

• Die Wahrscheinlichkeit eines Rückschlags der Säge ist hoch, wenn die Spitze des Sägeblatts (vor allem das vordere obere Viertel) zufällig gegen Holz oder andere feste Objekte kommt. In diesem Fall wird die Säge unkontrollierte Bewegungen ausführen, und sie wird mit voller Wucht gegen den Bediener geschleudert (Verletzungsgefahr!).

• Beim Arbeiten mit der Kettensäge müssen getragen werden: Schutzhandschuhe, geeignetes Schuhwerk, Beinschützer, Schutzbrille und Ohrenschützer.

• Wenn bei der Arbeit die Gefahr von Kopfverletzungen besteht, muss ein Schutzhelm getragen werden. Beim Beschneiden von Bäumen und Abschneiden von Ästen von gefällten Bäumen muss zusätzlich auch ein Gesichtsschutz getragen werden.

• Vor allen Arbeiten am Gerät und vor dem Transport des Geräts an eine andere Stelle immer erst das Gerät von der Stromversorgung trennen.

• Die Kettensäge immer erst einschalten, wenn Sie einen sicheren Stand eingenommen haben, das Gerät sicher halten und das Sägeblatt mit der Sägekette keinen anderen Gegenstand berührt.POWXG1032 DE Copyright © 2022 VARO S e i t e | 9 www.varo.com

• Die Säge immer mit beiden Händen festhalten (rechte Hand am hinteren Griff, linke Hand am vorderen Griff).

• Nie oberhalb der Schulterhöhe, nie auf einer Leiter oder in einem Baum stehend oder in einer anderweitig instabilen und unsicheren Stellung sägen.

• Beim Sägen von gespaltenem Holz immer speziell darauf achten, dass keine kleinen Stücke von der Kettensäge abgebrochen und aufgeschleudert werden.

• Bei Arbeitspausen die Kettensäge immer so ablegen, dass eine Verletzung von Personen durch die Sägekette ausgeschlossen ist.

• Die Kettensäge darf nicht an Personen ausgeliehen werden oder anderweitig in deren Hände gelangen, die mit der Bedienung eines solchen Geräts nicht vertraut sind. Beim Ausleihen muss die Bedienungsanleitung immer mitgegeben werden.

7 VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLAG

Bitte lesen Sie die folgenden Sicherheitshinweise zur Vermeidung von Rückschlag genau durch:

• Das Schneiden nicht mit der Spitze des Sägeblatts beginnen!

• Nie mit der Spitze des Sägeblatts schneiden! Vorsicht beim Weiterschneiden an Objekten, an denen Sie bereits gearbeitet haben!

• Mit dem Schneiden erst dann beginnen, wenn die Kettensäge läuft!

• Die Sägekette muss immer gut geschärft sein!

• Nie mehr als einen Ast gleichzeitig sägen! Beim Abtrennen eines Asts immer darauf achten, andere Äste nicht zu berühren.

• Beim Querschneiden vorsichtig sein, wenn Stämme oder Stümpfe dicht nebeneinander stehen. Nach Möglichkeit einen Sägebock benutzen.

8 TRANSPORT DER KETTENSÄGE

Bevor die Kettensäge transportiert werden darf, immer den Netzstecker aus der Steckdose nehmen, und den Blattschutz über der Schiene und der Kette anbringen. Wenn mit der Kettensäge mehrere Schnitte ausgeführt werden sollen, muss die Säge zwischen den Schnitten abgeschaltet werden.

9 MIT DER KETTENSÄGE ARBEITEN

• Die Voltzahl und die Stromart der Stromversorgung müssen mit den Angaben auf dem Typenschild übereinstimmen.

• Vor dem Beginn der Arbeit müssen immer die ordnungsgemäße Funktion und der sichere Betrieb der Kettensäge überprüft werden.

• Prüfen Sie auch, dass die Kette gut geschmiert wird, und dass der Ölstand ausreichend hoch ist. Wenn der Ölstand ca. 5 mm über der unteren Markierung liegt, muss Öl nachgefüllt werden. Wenn der Ölstand höher ist, können Sie mit dem Arbeiten beginnen.

• Die Kettensäge einschalten und über den Boden halten. Die Kettensäge darf den Boden nicht berühren. Aus Sicherheitsgründen muss hier ein Mindestabstand von 20 cm eingehalten werden. Wenn Sie zunehmende Ölspuren entdecken, bedeutet das, dass das Schmierungssystem für die Kette ordnungsgemäß funktioniert. Wenn Sie keine Anzeichen von Öl feststellen können, reinigen Sie zuerst den Ölauslass, das obere Bohrloch des Kettenspanners und die Ölleitung. Wenden Sie sich gegebenenfalls an einen Fachbetrieb. (Lesen Sie bitte aber vorher die entsprechenden Anweisungen im Abschnitt "Kettenöl nachfüllen" durch).

• Prüfen Sie bei Bedarf auch die Kettenspannung und den Durchhang (siehe dazu den Abschnitt “11.2 Kettenspannung prüfen und einstellen "). 10 ANWEISUNGEN ZUM SCHNEIDEN MIT DER KETTENSÄGE Siehe Abb. 1.

10.2 Äste und Zweige schneiden

10.3 Baumstamm beschneiden

Siehe Abb. 4. Das 2. und das 3. Bild stellen dar, wie ein Verklemmen von Säge und Sägeblatt vermieden wird.

Siehe Abb. 5. Vor allen Reinigungs-, Inspektions- und Wartungsarbeiten sowie anderen Arbeiten am Gerät das Gerät immer erst von der Stromversorgung trennen. Den Schultergurt nie quer über der Schulter und der Brust tragen, sondern immer nur über eine der Schultern legen. Damit können Sie bei einer Gefahr das Gerät schnell von Ihrem Körper abnehmen. Das Gerät von der Stromversorgung trennen. Nach der Einstellung müssen die Knöpfe für die Winkeleinstellung wieder in ihre Ausgangsstellung zurückgekehrt sein. Anderenfalls kann das Gerät nicht starten. Das Gerät nicht mit der Stromversorgung verbinden, bevor die Montage abgeschlossen ist. Wenn dies nicht geschieht, kann das Gerät ungewollt starten, was zu schweren Verletzungen führen kann.

11.1 Kettensäge und Sägeblatt montieren

Siehe Abb. 6. Die neue Kette muss nach ca. 5 Schnitten nachgespannt werden. Die Kettenspannung regelmäßig prüfen. Hinweis: Die Kettensäge kann im unteren Teil des Sägeblatts leicht durchhängen. Das ist normal. Hinweis: Die Haltemuttern des Sägeblatts jetzt nur handfest anziehen, weil die Sägekette noch eingestellt werden muss. Dann die Anweisungen im Abschnitt über das Spannen/Einstellen der Sägekette befolgen. Warnhinweis: Bei Arbeiten an der Sägekette oder beim Spannen/Einstellen der Sägekette immer Schutzhandschuhe tragen.

11.2 Kettenspannung prüfen und einstellen

Siehe Abb. 7. Hinweis: Wenn die Kette an der Kettenführung nur schlecht läuft oder sogar blockiert, ist die Spannung der Sägekette zu hoch eingestellt. Um diese zu hohe Spannung zu beseitigen, muss Folgendes getan werden: Die Haltemuttern am Sägeblatt so weit lösen, dass sie nur noch handfest angezogen sind. Dann die Kettenspannung durch Drehen der Einstellschraube des Sägeblatts gegen den Uhrzeigersinn langsam verringern. Die Kette an der Kettenführung hin und her bewegen. Den Einstellvorgang so lange fortsetzen, bis die Kette gut und frei läuft, aber nicht stark durchhängt. Wenn die Kettenspannung erhöht werden muss, die Einstellschraube im Uhrzeigersinn drehen. Wenn die Sägekette die richtige Spannung aufweist, die Spitze des Sägeblatts nach oben richten und die beiden Haltemuttern sicher und fest anziehen.POWXG1032 DE Copyright © 2022 VARO S e i t e | 11 www.varo.com Achtung: Eine neue Sägekette dehnt sich stark, deshalb ist ein Nachstellen nach nur 5 Schnitten erforderlich. Das ist bei einer neuen Kette völlig normal. Die Intervalle zum Nachstellen werden anschließend schnell länger werden. Achtung: Wenn die Sägekette zu locker oder zu straff ist, werden die Kettenzähnung und das Kettenrad, die Kettenführung, die Sägekette und die Kurbelwellenlager schneller verschleißen. Abb. 12 zeigt die richtigen Einstellungen bei kalter Kette (A), warmer Kette (B), und sie dient als Leitfaden (C), wenn die Sägekette neu gespannt werden muss.

11.3 Ölstand der Kettenschmierung prüfen

Siehe Abb. 8 und „9 MIT DER KETTENSÄGE ARBEITEN“ 12 BEDIENUNG

Siehe Abb. 9. WARNHINWEIS: Die Säge nicht starten und nicht mit der Säge arbeiten, wenn die Kettenführung und die Sägekette nicht ordnungsgemäß installiert sind. Achtung: Beim Schneiden müssen die Sägekette und die Kettenführung ordnungsgemäß mit Öl geschmiert werden.

• Zum Einschalten der Maschine die Einschaltsperre und den Ein-/Aus-Schalter (Auslöser) gleichzeitig drücken.

Siehe Abb. 10. WARNHINWEIS: Die Kette läuft nach dem Ausschalten des Geräts noch eine gewisse Zeit lang nach. Das Schmiersystem darf erst nach dem Ausschalten des Motors eingestellt werden.

• Zum Ausschalten der Maschine den Ein-/Aus-Schalter (Auslöser) loslassen.

14 WARTUNG UND REINIGUNG

WARNHINWEIS: Vor allen Arbeiten an der Kettensäge muss das Gerät vorher immer von der Stromversorgung getrennt werden!

• Die Lüftungsschlitze am Motorgehäuse immer sauber und frei halten.

• Nur die in dieser Bedienungsanleitung beschriebenen Wartungsarbeiten dürfen selbst ausgeführt werden. Alle anderen Wartungsaufgaben müssen von unserem Kundendienst durchgeführt werden.POWXG1032 DE Copyright © 2022 VARO S e i t e | 12 www.varo.com

• Die Säge darf in keiner Weise abgeändert werden, weil dann die Sicherheit des Geräts nicht mehr gegeben ist.

• Wenn die Kettensäge trotz sorgfältiger Pflege und Wartung doch einmal nicht richtig funktioniert, lassen Sie diese bitte von einem Fachbetrieb reparieren.

Eine häufige Schmierung der Kettenzähnung der Kettenführung, die die Sägekette stützt und befördert, ist erforderlich. Die richtige Wartung der Kettenführung (siehe Erklärung in diesem Abschnitt) ist von grundlegender Bedeutung für die gute Funktion des Geräts.

14.2 Zähnung der Sägekette ölen

Achtung: Die Zähnung der neuen Säge ist werkseitig im voraus geölt worden. Wenn Sie die Zähnung nicht wie folgt ölen, fallen die Zahnschärfe und damit die Leistung ab, wodurch Sie den Garantieanspruch verlieren. Wir empfehlen, die Zähnung der Sägekette nach jeweils 10 Betriebsstunden oder einmal wöchentlich zu ölen (je nach dem, welcher Fall zuerst eintritt). Die Zähnung der Sägekette an der Kettenführung vor dem Ölen immer gründlich reinigen. Werkzeug zum Ölen: Die Ölspritze wird zum Auftragen von Öl auf die Zähnung der Sägekette empfohlen. Die Ölspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die Spitze der Kettenzähnung dient. Zähnung der Sägekette ölen: Warnhinweis: Bei allen Arbeiten an der Kettenführung und an der Kette immer Schutzhandschuhe tragen. Hinweis: Zum Ölen der Zähnung der Kettenführung braucht die Sägekette nicht entfernt zu werden. Das Ölen kann bei aufgelegter Sägekette geschehen.

• Die Zähnung der Sägekette reinigen.

• Die Nadelspitze der Ölspritze (optional) in das Ölungsloch einführen, und Öl einfüllen, bis es an der Außenseite der Zähnung austritt .

• Die Sägekette mit der Hand weiterdrehen. Das Ölen fortsetzen, bis die gesamte Zähnung geölt ist.

Die meisten Probleme mit der Kettenführung lassen sich vermeiden, wenn die Kettensäge gut gewartet wird. Eine unzureichend geölte Kettenführung und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zur schnellen Abnutzung der Kettenführung (Schiene) bei. Zur Verringerung der Abnutzung der Kettenführung werden folgende Schritte zur Wartung empfohlen. Warnhinweis: Bei allen Wartungsarbeiten immer Schutzhandschuhe tragen. Warten Sie die Säge nicht, wenn der Motor noch heiß ist.POWXG1032 DE Copyright © 2022 VARO S e i t e | 13 www.varo.com

Zum Schärfen der Kette ist Spezialwerkzeug erforderlich, das gewährleistet, dass die Schneidmesser im richtigen Winkel und mit der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann eines Technischen Kundendienstes schärfen zu lassen. Warnhinweis: Bei nicht richtig geschärfter Sägekette erhöht sich die Gefahr eines Rückschlags.

• Zum Schärfen der Sägekette nur geeignetes Werkzeug zum Schärfen verwenden: − Kettenfeile rund − Feilenführung − Kettenmesslehre. Dieses Werkzeug ist sind im gut sortierten Fachhandel erhältlich.

• Eine scharfe Kette erzeugt gut geformte Sägespäne. Wenn die Kette statt dessen Sägemehl erzeugt, muss sie geschärft werden. Warnhinweis: Alle Schneidzähne müssen gleich lang sein. Ungleiche Zahnlängen verursachen einen rauen Kettenlauf bis hin zum Kettenriss.

• Die minimale Länge der Schneidzähne muss 4 mm betragen. Wenn sie kürzer sind, muss die Sägekette gewechselt werden.

• Die Winkel am Schneidzahn müssen eingehalten werden.

• Für das einfache Nachschleifen genügen 2 bis 3 Feilenstriche von innen nach außen. Warnhinweis: Nach 3- bis 4-maligem eigenen Schärfen der Schneidzähne muss die Sägekette in einer Fachwerkstatt nachgeschärft werden. Dabei wird auch der Tiefenbegrenzer nachgeschliffen, der für den Abstand sorgt. Kette Schärfen Warnhinweis: Eine scharfe Kette erzeugt gut geformte Späne. Wenn die Kette statt dessen Sägemehl erzeugt, muss sie geschäft werden.

• 3-4 mal nach dem jeweiligen Schärfen der Schneidzähne muss die Höhe der Schneidtiefen geprüft werden, und diese müssen ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer gelegt werden. Anschließend wird die vordere Ecke abgerundet. Warnhinweis: Eine richtig eingestellte Schneidtiefe ist ebenso wichtig wie eine richtig geschärfte Kette.

Die Kettenführung muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen. Die Schienenrille und das Ölungsloch immer mit dem optional mitgelieferten Reiniger für die Schienenrillen reinigen. Die Kettenführung in regelmäßigen Abständen auf Verschleiß prüfen, und bei Bedarf austauschen. Warnhinweis: Die Kette nie auf einem abgenutzten Kettenrad oder einem verschlissenen Selbsteinstell-Ring montieren.POWXG1032 DE Copyright © 2022 VARO S e i t e | 14 www.varo.com Abnutzung der Kettenführung Die Kettenführung in regelmäßigen Abständen umdrehen (z.B. nach 8 Arbeitsstunden), damit sich die Führung oben und unten gleichmäßig abnutzt. Ölkanäle Die Ölkanäle an der Kettenführung müssen gereinigt werden, um ein ordnungsgemäßes Ölen der Kettenführung und der Sägekette während des Betriebs zu gewährleisten. HINWEIS: Der Zustand der Ölkanäle lässt sich leicht überprüfen. Wenn die Kanäle sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölersystem.

14.6 Wartung der Kette

Kettenspannung: Die Kettenspannung oft prüfen, und die Kette so oft wie nötig nachstellen, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand herumgezogen werden zu können. Neue Sägekette einlaufen lassen Eine neue Sägekette und Kettenführung müssen nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer werden. Warnhinweis: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenlänge. Das Kettenrad bzw. die Zähnung können sonst beschädigt werden. Kette ölen Das automatische Ölersystem muss immer richtig funktionieren. Der Öltank muss mit qualitativ gutem Öl für Sägekette gefüllt sein. Während der Sägearbeiten müssen die Kettenführung und die Sägekette immer gut geölt sein, um die Reibung an der Kettenführung möglichst gering zu halten. Die Kettenführung und die Sägekette dürfen nie ohne Öl sein. Wenn die Säge trocken oder mit zu wenig Öl betrieben wird, nimmt die Schneidleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird sehr schnell stumpf und die Kettenführung nutzt sich aufgrund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder einer Verfärbung der Kettenführung. Kette schärfen Dem unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann eines Technischen Kundendienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, kaufen Sie das nötige Spezialwerkzeug im gut sortierten Fachhandel.POWXG1032 DE Copyright © 2022 VARO S e i t e | 15 www.varo.com 15 FEHLERBEHEBUNG FEHLER URSACHE ABHILFE Motor läuft nicht Kein Strom Steckdose, Kabel und Stecker der Stromversorgung prüfen Kabel beschädigt: Muss von einem Fachbetrieb repariert werden. Behelfsmäßige Reparatur (Isoband usw.) ist streng verboten Schalter beschädigt: Muss von einem Fachbetrieb repariert werden Kohlebürsten abgenutzt Kohlebürsten von einem Fachbetrieb wechseln lassen Unzureichende Schneidleistung Kette stumpf Kette schärfen Kettenspannung Kette richtig spannen Kette liegt nicht richtig in der Führung Kette richtig anbringen Sägen schwierig Kettenspannung Kette richtig spannen Kette springt vom Sägeblatt Sägekette läuft heiß Kettenschmierung Ölstand prüfen, und ggf. Öl nachfüllen Schmierung der Kette prüfen 16 TECHNISCHE DATEN Nennspannung 230-240 V Nennfrequenz 50 Hz Nennleistung 900 W Kettenführungslänge 300 mm Kabellänge 0,35m Öltankinhalt 0,1 l Kettengeschwindigkeit 9,5 m/s Kohlebürstenmotor

Einstellbarer Winkel

Automatische Kettenschmierung

Schaftdurchmesser 32,6 mm Sägekette Powerplus Soft Grip

Schafttyp Teleskopschaft Schaftlänge 1055 mm Ausgezogene Schaftlänge 1610 mmPOWXG1032 DE Copyright © 2022 VARO S e i t e | 16 www.varo.com 17 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 94 dB(A) Schallleistungspegel LwA 108 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration): 7,7 m/s² K = 1,5 m/s² 18 LAGERUNG Die Kettensäge immer an einem sicheren Ort aufbewahren. Die nicht benutzte Kettensäge muss an einer Stelle aufbewahrt werden, die eben und trocken und für Kinder nicht zugänglich ist. 19 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.POWXG1032 DE Copyright © 2022 VARO S e i t e | 17 www.varo.com 20 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

21 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Multifunktions-Kettensäge Marke: POWERplus Modell: POWXG1032 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2014/30/EU 2006/42/EU 2000/14/EC Annex V LwA Measured 104dB(A) Guaranteed 108dB(A) Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN60745-1 : 2009 EN60745-2-13 : 2009
