NÁVOD NA OBSLUHU AL3 46 SH ALPINA

DÔLEŽITÁ INFORMÁCIA: Pred prvým použitím motora si pozorne prečítajte pokyny uvedené v návode na použitie motora. UPOZORNENIE! Pred prvým naštartovaním motora skontrolujte hladinu oleja.

DÔLEŽITÁ INFORMÁCIA: Pred prvým použitím motora si pozorne prečítajte pokyny uvedené v návode na použitie motora. UPOZORNENIE! Pred prvým naštartovaním motora skontrolujte hladinu oleja.

• Ohľadne uvedeného parametra  vychádzajte z hodnoty uvedenej na  identikačnom štítku stroja.

1)  UPOZORNENIE! Pred použitím stroja si pozorne prečítajte  tento návod. Oboznámte sa s ovládacími prvkami stroja a so  správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť  motor. Neuposlúchnutie upozornení a pokynov môže spôso- biť požiar a/alebo vážne ublíženie na zdraví.  Uschovajte všet- ky upozornenia kvôli prípadnému neskoršiemu nahliadnutiu.  2) Nikdy nepripusťte, aby stroj používali deti alebo osoby, kto- ré nie sú dokonale oboznámené s pokynmi na jeho použitie.  Miestne zákony môžu určiť minimálny vek užívateľa. 3) Nikdy nepoužívajte kosačku, ak sú v blízkosti prítomné iné  osoby, obzvlášť deti, alebo zvieratá.  4) Stroj nesmiete nikdy používať, ak ste unavený, ak sa necítite  dobre, alebo v prípade, ak ste užili lieky, drogy, alkohol alebo  iné látky znižujúce reexy a pozornosť. 5) Pamätajte, že obsluha alebo užívateľ nesie zodpovednosť  za  nehody a  nepredvídané  udalosti voči  iným  osobám  a  ich  majetku. Zhodnotenie možných rizík pri práci na zvolenom te- réne patrí do zodpovednosti užívateľa, ktorý je tiež zodpoved- ný za prijatie všetkých dostupných opatrení na zabezpečenie  vlastnej bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na  svahoch, nerovnom, klzkom a nestabilnom teréne. 6) V prípade, ak stroj postúpite alebo požičiate iným osobám,  uistite sa, že sa užívateľ oboznámil s pokynmi na použitie, uve- dené v tomto návode. 

1) Pri použití stroja vždy používajte odolnú pracovnú protišmy- kovú obuv a dlhé nohavice. Nepracujte bosí alebo v otvore- ných  sandáloch.  Nenoste retiazky, náramky  a voľný odev s  vlajúcimi časťami alebo odev  so  šnúrkami,  a  taktiež nenos- te  kravatu.  Dlhé  vlasy  si  zopnite.  Vždy  používajte  chrániče  sluchu. 2) Starostlivo skontrolujte celý pracovný priestor a odstráňte z  neho všetko, čo by mohlo byť vymrštené strojom, alebo čo by  mohlo poškodiť kosiaci mechanizmus a motor (kamene, koná- re, železné drôty, kosti, atď.) 3)  UPOZORNENIE:  NEBEZPEČENSTVO!  Benzín  je  vyso- ko horľavý. –   Palivo skladujte v príslušných nádobách; –   palivo  doplňujte s  použitím  lievika,  len  vonku  a  počas tej- to činnosti ani pri žiadnej manipulácii s palivom nefajčite; –   palivo doplňuje ešte pred  naštartovaním  motora; nepridá- vajte benzín alebo neotvárajte uzáver nádrže, keď je motor  v činnosti, alebo keď je ešte teplý; –   ak dôjde  k  úniku benzínu, neštartujte  motor, ale  presuňte  zariadenie z miesta, kde došlo k úniku paliva a zabráňte tak  možnosti vzniku požiaru, kým sa rozliate palivo neodparí a  pary sa nerozptýlia: –   Vždy nasaďte na pôvodné miesto a riadne dotiahnite uzáver  nádrže a nádoby na benzín. 4) Poškodený tlmič výfuku je potrebné okamžite vymeniť. 5) Pred každým použitím stroj skontrolujte, pričom sa zameraj- te na nasledujúce upozornenia: –  Skontrolujte  vzhľad  kosiaceho  zariadenia  a  skontrolujte,  či  nie  sú  opotrebované alebo  poškodené  skrutky  a  kosiaca 

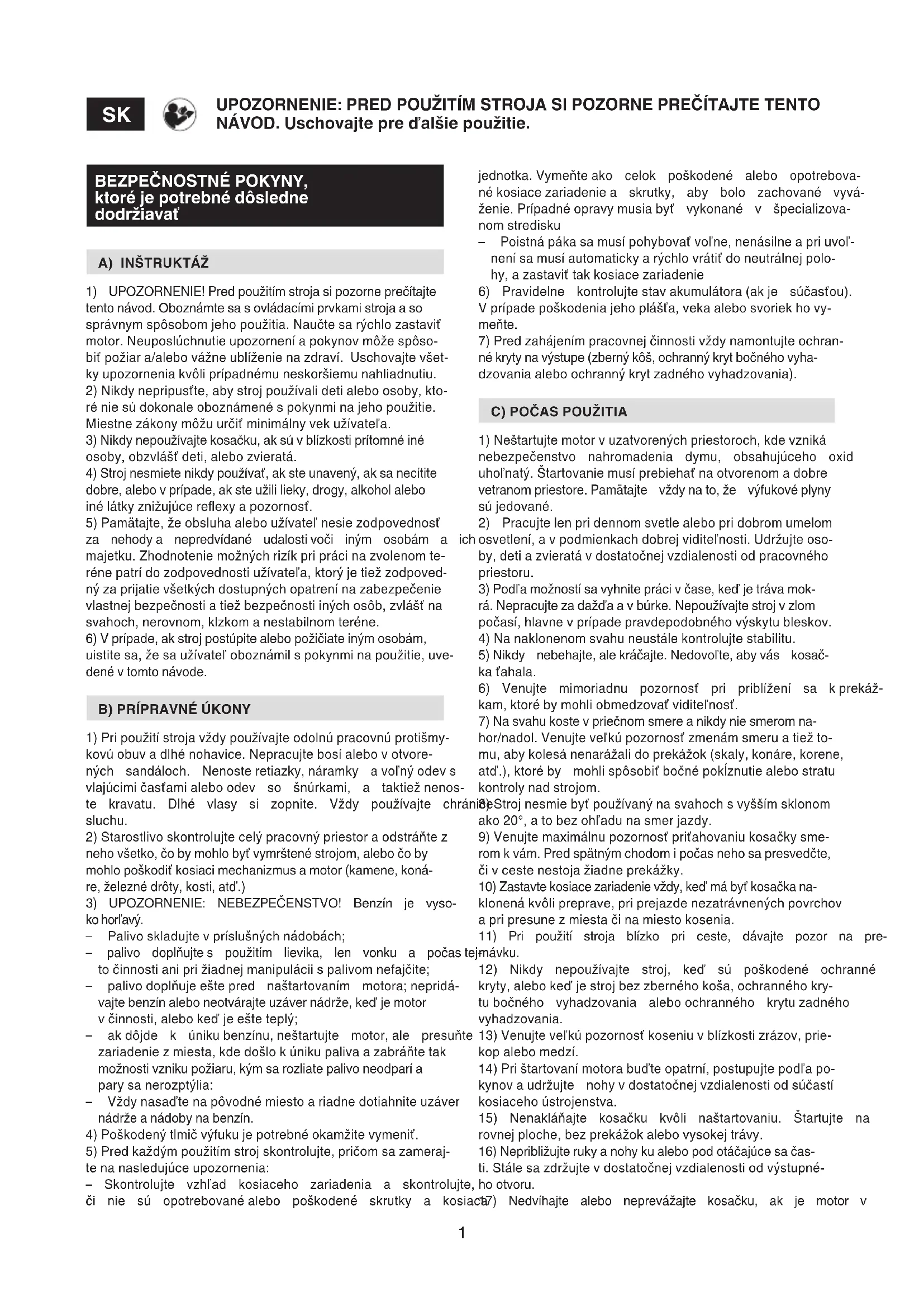

UPOZORNENIE: PRED POUŽITÍM STROJA SI POZORNE PREČÍTAJTE TENTO NÁVOD. Uschovajte pre ďalšie použitie. jednotka. Vymeňte ako  celok  poškodené  alebo  opotrebova- né kosiace zariadenie a  skrutky,  aby  bolo  zachované  vyvá- ženie. Prípadné opravy musia byť  vykonané  v  špecializova- nom stredisku –   Poistná páka sa musí pohybovať voľne, nenásilne a pri uvoľ- není sa musí automaticky a rýchlo vrátiť do neutrálnej polo- hy, a zastaviť tak kosiace zariadenie 6)  Pravidelne  kontrolujte stav akumulátora (ak je  súčasťou).  V prípade poškodenia jeho plášťa, veka alebo svoriek ho vy- meňte. 7) Pred zahájením pracovnej činnosti vždy namontujte ochran- né kryty na výstupe (zberný kôš, ochranný kryt bočného vyha- dzovania alebo ochranný kryt zadného vyhadzovania).

1) Neštartujte motor v uzatvorených priestoroch, kde vzniká  nebezpečenstvo  nahromadenia  dymu,  obsahujúceho  oxid  uhoľnatý. Štartovanie musí prebiehať na otvorenom a dobre  vetranom priestore. Pamätajte  vždy na to, že  výfukové plyny  sú jedované.  2)  Pracujte len pri dennom svetle alebo pri dobrom umelom  osvetlení, a v podmienkach dobrej viditeľnosti. Udržujte oso- by, deti a zvieratá v dostatočnej vzdialenosti od pracovného  priestoru. 3) Podľa možností sa vyhnite práci v čase, keď je tráva mok- rá. Nepracujte za dažďa a v búrke. Nepoužívajte stroj v zlom  počasí, hlavne v prípade pravdepodobného výskytu bleskov. 4) Na naklonenom svahu neustále kontrolujte stabilitu. 5) Nikdy  nebehajte, ale kráčajte. Nedovoľte, aby vás  kosač- ka ťahala. 6)  Venujte  mimoriadnu  pozornosť  pri  priblížení  sa  k prekáž- kam, ktoré by mohli obmedzovať viditeľnosť.  7) Na svahu koste v priečnom smere a nikdy nie smerom na- hor/nadol. Venujte veľkú pozornosť zmenám smeru a tiež to- mu, aby kolesá nenarážali do prekážok (skaly, konáre, korene,  atď.), ktoré by  mohli spôsobiť bočné pokĺznutie alebo stratu  kontroly nad strojom. 8) Stroj nesmie byť používaný na svahoch s vyšším sklonom  ako 20°, a to bez ohľadu na smer jazdy.   9) Venujte maximálnu pozornosť priťahovaniu kosačky sme- rom k vám. Pred spätným chodom i počas neho sa presvedčte,  či v ceste nestoja žiadne prekážky. 10) Zastavte kosiace zariadenie vždy, keď má byť kosačka na- klonená kvôli preprave, pri prejazde nezatrávnených povrchov  a pri presune z miesta či na miesto kosenia. 11)  Pri  použití  stroja  blízko  pri  ceste,  dávajte  pozor  na  pre- mávku. 12)  Nikdy  nepoužívajte  stroj,  keď  sú  poškodené  ochranné  kryty, alebo keď je stroj bez zberného koša, ochranného kry- tu bočného  vyhadzovania  alebo ochranného  krytu zadného  vyhadzovania.  13) Venujte veľkú pozornosť koseniu v blízkosti zrázov, prie- kop alebo medzí.  14) Pri štartovaní motora buďte opatrní, postupujte podľa po- kynov a udržujte  nohy v dostatočnej vzdialenosti od súčastí  kosiaceho ústrojenstva. 15)  Nenakláňajte  kosačku  kvôli  naštartovaniu.  Štartujte  na  rovnej ploche, bez prekážok alebo vysokej trávy.  16) Nepribližujte ruky a nohy ku alebo pod otáčajúce sa čas- ti. Stále sa zdržujte v dostatočnej vzdialenosti od výstupné- ho otvoru. 17)  Nedvíhajte  alebo  neprevážajte  kosačku,  ak  je  motor  v2 chode. 18) Nevykonávajte neoprávnené zásahy do bezpečnostných  zariadení, ani ich nevyradzujte z činnosti. 19)  Nemeňte  nastavenie  motora  a  nedovoľte,  aby  dosiahol  príliš vysoké otáčky. 20) Nedotýkajte sa častí motora, ktoré sa počas použitia ohrie- vajú. Hrozí riziko popálenia! 21) Pri modeloch s pohonom pred naštartovaním motora vy- raďte náhon na kolesá. 22) Používajte len príslušenstvo schválené výrobcom stroja. 23) Nepoužívajte stroj keď  príslušenstvo/nástroje nie sú na- montované v určených miestach.  24) Vyraďte kosiace zariadenie, zastavte motor a odpojte na- pájací  kábel  (a  uistite  sa,  že  všetky  pohybujúce  sa  časti  sú  úplne zastavené): –   Počas prepravy stroja; –   Ak  ho  nechávate  bez  dozoru.  Pri  modeloch  s  elektrickým  štartovaním taktiež vytiahnite kľúč; –   pred odstraňovaním príčin zablokovania alebo pred uvoľne- ním upchatého vyhadzovacieho kanálu; –   pred kontrolou, čistením alebo prácou na stroji; –   po  zásahu  cudzieho  predmetu.  Pred  opätovným  použitím  stroja skontrolujte rozsah prípadného poškodenia a vyko- najte potrebné opravy.  25) Vyraďte kosiace zariadenie a zastavte motor: –   Pred doplňovaním paliva; –   Pri  každom  odložení  alebo  spätnom  nasadení  zberného  koša; –   pri každom odložení alebo spätnom nasadení vychyľovača  bočného vyhadzovania; –   pred  výškovým  nastavením,  keď  nemôže  byť  vykonané  z  miesta obsluhy. 26) Počas práce dodržujte bezpečnostnú vzdialenosť od otá- čajúceho  sa  kosiaceho  zariadenia,  vymedzenú  dĺžkou  ru- koväte. 27) Pred zastavením  motora uberte  plyn. Po ukončení  práce  zatvorte prívod paliva podľa pokynov uvedených v návode. 28) UPOZORNENIE – V prípade zlomenia alebo nehody po- čas  pracovnej  činnosti  okamžite  zastavte  motor  a  oddiaľte  stroj,  aby sa  zabránilo  ďalším  škodám; v prípade  poranenia  tretích osôb okamžite podajte vhodnú prvú pomoc a navštívte  zdravotné Stredisko ohľadne potrebného ošetrenia. Odstráňte  akúkoľvek  sutinu,  ktorá  by  mohla  spôsobiť  škody  a  poraniť  osoby alebo zvieratá, ponechaných bez dozoru. 29) UPOZORNENIE – Úrovne hluku a vibrácií, uvedené v tom- to  návode,  predstavujú  maximálne  hodnoty  počas  použitia  stroja. Nevyvážené kosiace zariadenie, príliš vysoká rýchlosť  pohybu a nedostatočná údržba výrazne ovplyvňujú akustické  emisie a vibrácie. Preto je potrebné prijať preventívne opatre- nia na odstránenie možných škôd, spôsobených vysokým hlu- kom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú  údržbu  stroja,  používajte chrániče  sluchu a  popri  pracovnej  činnosti si doprajte oddych.

D) ÚDRŽBA A SKLADOVANIE

1)  UPOZORNENIE!  –  Pred  každým  čistením  alebo  údržbou  stroja vyberte kľúč zapaľovania a prečítajte si príslušné poky- ny. Pri všetkých operáciách nebezpečných pre ruky, používaj- te vhodný odev a pracovné rukavice. 2) UPOZORNENIE! – Nikdy nepoužívajte stroj, ktorý má opot- rebované alebo poškodené časti. Chybné alebo opotrebova- né časti musia byť nahradené a nikdy nesmú byť opravované.  Používajte len originálne náhradné diely: Použitie neoriginál- nych  a/alebo  nesprávne  namontovaných  náhradných  dielov  negatívne ovplyvní bezpečnosť stroja a môže spôsobiť neho- dy alebo ublíženie na zdraví, a zbavuje Výrobcu akejkoľvek po- vinnosti alebo zodpovednosti. 3) Všetky úkony údržby a nastavovania, ktoré nie sú popísa- né v tomto návode, musia byť vykonávané vaším Predajcom  alebo  Špecializovaným  strediskom,  ktoré  disponuje  potreb- nými znalosťami a vybavením, potrebným na správne vykona- nie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej  úrovne stroja. Úkony vykonávané v neautorizovaných dielňach  alebo úkony vykonávané nekvalikovaným personálom budú  mať za následok ukončenie platnosti Záruky a zrušenie akej- koľvek povinnosti alebo zodpovednosti Výrobcu. 4) Po každom použití odpojte káble sviečky a skontrolujte prí- padné škody. 5) Pravidelne kontrolujte dotiahnutie skrutiek a matíc, aby ste  si mohli byť stále istí bezpečnou činnosťou stroja. Pravidelná  údržba  je  základ  pre  bezpečnosť  a  pre  zachovanie  pôvod- ných vlastností. 6) Pravidelne kontrolujte, či sú skrutky kosiaceho zariadenia  správne dotiahnuté. 7) Pri manipulácii s kosiacim zariadením, pri jeho demontáži  alebo spätnej montáži používajte pracovné rukavice. 8) Pri brúsení kosiaceho zariadenia dbajte na jeho vyváženie.  Všetky úkony, týkajúce sa kosiaceho zariadenia (demontáž,  ostrenie,  vyváženie,  spätná  montáž  a/alebo  výmena)  pred- stavujú veľmi náročné práce, ktoré vyžadujú špecické zna- losti a použitie vhodného náradia; z bezpečnostných dôvodov  je preto potrebné, aby boli vždy vykonané v špecializovanom  stredisku. 9) Počas nastavovania stroja si dávajte pozor, aby vám neu- viazli  prsty medzi  pohybujúce  sa  kosiace  zariadenie a pev- né časti stroja. 10)  Nedotýkajte sa  kosiaceho  zariadenia,  kým  nie je  odpo- jený kábel sviečky a kým kosiace zariadenie nie je úplne za- stavené. Počas údržby kosiaceho zariadenia majte na pamä- ti, že kosiace zariadenie sa môže pohybovať, aj keď je kábel  sviečky odpojený. 11) Pravidelne kontrolujte ochranný kryt bočného vyhadzova- nia, ochranný kryt zadného vyhadzovania alebo zberný kôš. V  prípade poškodenia ich vymeňte.   12) Poškodené výstražné štítky s pokynmi a varovaniami vy- meňte za nové. 13) Stroj odkladajte na miesto, ktoré nie je prístupné deťom. 14) Neskladujte stroj s benzínom v nádržke v miestnosti, kde  by sa benzínové výpary mohli vznietiť od plameňa, iskier ale- bo silného zdroja tepla. 15) Pred umiestnením stroja v akomkoľvek priestore nechajte  motor vychladnúť. 16)  Aby  ste  znížili  riziko  požiaru,  očistite  pred  uskladnením  motor, výfuk, priestor pre uloženie akumulátora a priestor na  skladovanie benzínu od zvyškov trávy, listov a prebytočného  maziva. Vyprázdnite zberný kôš a nádoby s trávou nenechá- vajte vo vnútri miestnosti.  17) Pre zníženie rizika požiaru pravidelne kontrolujte, či nedo- chádza k únikom oleja a/alebo paliva.  18) Ak je potrebné vyprázdniť nádrž, tento úkon vykonávajte  vždy vonku a keď je motor studený.

E) PREPRAVA A MANIPULÁCIA

1) Pri každej manipulácii so strojom, pri jeho dvíhaní, preprave  alebo nakláňaní je potrebné: –   Použiť hrubé pracovné rukavice; –   uchopiť stroj v miestach, ktoré umožňujú bezpečné uchope- nie a mať pritom na pamäti jeho hmotnosť a jej rozloženie; –   požiadať potrebné množstvo osôb, odpovedajúce hmotnos- ti stroja a vlastnostiam dopravného prostriedku alebo mies- ta, na ktorom dochádza k jeho umiestneniu alebo dvíhaniu.  –   Uistiť sa, že pri pohybe stroja nedochádza k úniku benzínu,3 ku vzniku škôd alebo k zraneniu. 2)  Počas  prepravy  náležite  zaistite  stroj  lanami  alebo  reťa- zami.

G) OCHRANA ŽIVOTNÉHO PROSTREDIA

1) Ochrana životného prostredia musí predstavovať významný  a prioritný aspekt použitia stroja, v prospech civilného občian- skeho spolunažívania a prostredia, v ktorom žijeme. Dbajte na  to, aby ste používaní stroja nerušili vašich susedov. 2)  Dôkladne dodržujte  miestne normy  pre  likvidáciu  obalov,  olejov, benzínu, ltrov, opotrebovaných súčastí alebo akých- koľvek látok so silným dopadom na životné prostredie; tieto  odpadky nesmú byť odhodené do bežného odpadu, ale musia  byť  separované  a odovzdané  do príslušných zberných stre- dísk, ktoré zabezpečia recykláciu materiálov. 3) Dôsledne dodržujte miestne predpisy, týkajúce sa materiálu  vzniknutého kosením. 4) Pri vyraďovaní stroja z prevádzky ho nenechávajte voľne v  prírode, ale obráťte sa na zberné stredisko v súlade s platnými  miestnymi predpismi

Tento stroj je určený pre práce v záhrade a konkrétne sa jedná  o kosačku so stojacou obsluhou. K  hlavným  častiam  stroja  patrí  motor,  ktorý  uvádza  do  čin- nosti kosiace  zariadenie uložené  v ochrannom kryte, kolesá  a rukoväť.  Obsluha je schopná obsluhovať stroj a používať hlavné ovlá- dacie prvky tak, že sa bude vždy zdržiavať za rukoväťou, a tak  bude  vždy  v  bezpečnej  vzdialenosti  od  otáčajúceho  sa  ko- siaceho zariadenia. Ak sa obsluha od stroja vzdiali, motor a  kosiace zariadenie sa zastavia priebehu niekoľkých sekúnd. Určené použitie Tento stroj bol navrhnutý a vyrobený pre kosenie (a zber) trávy  v záhradách a na trávnatých porastoch, vykonávané stojacou  obsluhou, v rozsahu úmernom kapacite kosenia. Pomocou príslušenstva alebo špecických zariadení je umož- nené, aby tráva nebola zozbieraná, prípadne môže byť mulčo- vaná a uložená na terén. Druh užívateľov Tento stroj je určený na pre spotrebiteľov – neprofesionálnych  užívateľov. Tento stroj je určený pre „domácich majstrov“. Nevhodné použitie Akékoľvek iné použitie, ako je uvedené vyššie, môže byť ne- bezpečné a môže spôsobiť ublíženie na zdraví osôb a/alebo  škody na majetku. Za nevhodné použitie sa považuje (naprí- klad, ale nielen): –   Prepravovanie osôb, detí alebo zvierat; –   prevážanie sa na stroji; –   používanie stroja na ťahanie alebo tlačenie nákladov; –   používanie stroja na zber lístia alebo sutiny; –   používanie stroja na úpravu živých plotov alebo na kosenie  netrávnatých porastov; –   používanie stroja viac ako jednou osobou; –   uvedenie kosiaceho zariadenia do činnosti na miestach bez  trávnatého porastu. IDENTIFIKAČNÝ ŠTÍTOK A ČASTI STROJA (viď obrázky na str. ii) 1.  Úroveň akustického výkonu 2.  Označenie zhody CE 3.  Rok výroby 4.  Typ kosačky 5.  Výrobné číslo 6.  Názov a adresa Výrobcu 7.  Kód Výrobku 8.   Menovitý výkon a maximálna rýchlosť  činnosti motora 9.  Hmotnosť v kg 11.  Skriňa

14.  Ochranný kryt zadného vyhadzovania 14a.   Vychyľovač bočného vyhadzovania  (ak je súčasťou) 14b.   Ochranný kryt bočného vyhadzovania  (ak je súčasťou) 15.  Zberný kôš 16.  Rukoväť

18.  Páka brzdy motora / kosiace zariadenie 19.  Páka pre zaradenie náhonu Bezprostredne po zakúpení stroja si zapíšte identikačné čís- la (3 - 4 - 5) na príslušné miesto na poslednej strane návodu. Príklad  vyhlásenia  o  zhode  sa  nachádza  na  predposlednej  strane návodu.

(ak sú súčasťou) 21.   P o m a l y 22.   Rýchlo 23.   S ý t i č 24.   Zastavenie motora 25.   Zaradený náhon 26.   Kľudová poloha 27.   Štartovanie motora 36.   Signalizátor obsahu zberného koša:  zdvihnutý (a) = prázdny / spustený (b)  = plný BEZPEČNOSTNÉ NARIADENIA  -  Vaša  kosačka  musí  byť  používaná  bezpečným  spôsobom.  Za  týmto  účelom  boli  na  stroji umiestnené  symboly,  ktoré vás  majú  upozorniť  na  zá- kladné opatrenia, spojené s jeho použitím.  Význam jednotli- vých symbolov je nasledujúci. Ďalej vám odporúčame pozor- ne si prečítať bezpečnostné pokyny uvedené v príslušnej ka- pitole tohto návodu. Vymeňte poškodené alebo nečitateľné štítky. 41.   Upozornenie: Pred použitím stroja si prečítajte návod na  použitie. 42.   Riziko  vymrštenia.  Počas  použitia  zariadenia  sa  musia  nepovolané osoby zdržiavať mimo pracovného priestoru. 43.   Riziko  porezania.  Pohybujúce  sa  kosiace  zariadenie.  Nevkladajte nikdy ruky ani nohy do priestoru uloženia ko- siaceho zariadenia. Pred akoukoľvek údržbou alebo opra-4 vou odpojte konektor zapaľovacej sviečky a prečítajte si  príslušné pokyny. 44.   Platí len pre kosačky s elektrickým motorom. 45.   Platí len pre kosačky s elektrickým motorom. 46.   Riziko porezania. Kosiace zariadenie. Nevkladajte nikdy  ruky ani nohy do priestoru uloženia kosiaceho zariadenia. 

Informácie ohľadne motora a akumulátora (ak je súčas- ťou) si prečítajte v príslušných návodoch na použitie. POZNÁMKA - Vzťah medzi odkazmi uvedenými v texte a príslušnými obrázkami (uvedenými na strane iii a na na- sledujúcich stranách) je daný číslom pred názvom kaž- dého odseku.

1. UKONČENIE MONTÁŽE

POZNÁMKA Stroj môže byť dodaný s niektorými časťami už namontovanými. UPOZORNENIE! Stroj musí byť rozbalený a zmon- tovaný na rovnej a pevnej ploche, s dostatočným priestorom pre manipuláciu so strojom a s obalmi a tak- tiež s ohľadom na použité náradie. Obaly musia byť zlikvidované v súlade s platnými miest- nymi predpismi. Dokončite  montáž  stroja  podľa  pokynov,  ktoré  sú  súčasťou  každého montážneho celku.

Pripojenie akumulátora

• Modely s elektrickým štartovaním pomocou kľúča Pripojte  kábel  akumulátora  ku  konektoru  hlavného  rozvodu  elektroinštalácie kosačky.

POZNÁMKA Význam symbolov, uvedených na ovláda- cích prvkoch, je vysvetlený na predchádzajúcich stranách.

Ovládanie akcelerátora Akcelerátor je ovládaný prostredníctvom páky (1). Jednotlivé polohy páky sú označené príslušným štítkom. Niektoré modely sú vybavené motorom bez akcelerátora. 

Páka brzdy motora / kosiace zariadenie Brzda kosiaceho zariadenia je ovládaná pákou (1), ktorá mu- sí byť počas štartovania a počas činnosti kosačky pridržiava- ná k rukoväti.  Pri uvoľnení páky dôjde k zastaveniu motora. 

Páka pre zaradenie náhonu (ak je súčasťou) Pri modeloch s pohonom sa pohyb kosačky dopredu zahajuje  posunutím páky (1) smerom k rukoväti. Kosačka sa zastaví po uvoľnení páky.  Štartovanie motora musí byť vykonané vždy s vyradeným ná- honom.

Nastavenie výšky kosenia Výška  kosenia  sa  nastavuje  prostredníctvom  príslušných  pák (1).  Štyri kolesá musia byť nastavené do rovnakej výšky. 

POZNÁMKA Tento stroj umožňuje kosenie trávnikov rôz- nymi spôsobmi; pred zahájením pracovnej činnosti je vhodné pripraviť stroj podľa toho, aký spôsob kosenia chcete použiť. VYKONAJTE UVEDENÝ ÚKON PRI VYPNUTOM MOTORE. 3.1a Príprava na kosenie a zber trávy do zberného koša: –   Nadvihnite  ochranný  kryt  zadného  vyhadzovania  (1)  a  správne pripevnite zberný kôš (2), spôsobom naznačeným  na obrázku. 3.1b Príprava na kosenie trávy a jej vyhadzovanie dozadu: –   Odložte zberný kôš a uistite sa, že ochranný kryt zadného  vyhadzovania (1) zostane stabilne spustený. –   Pri modeloch s možnosťou bočného vyhadzovania: uistite  sa, že ochranný kryt bočného vyhadzovania (4) je spustený. 3.1c Príprava na kosenie trávy a jej posekanie nadrobno (funkcia mulčovania – ak je súčasťou): –   Pri modeloch s možnosťou bočného vyhadzovania: uistite  sa, že ochranný kryt bočného vyhadzovania (4) je spustený. –   Nadvihnite ochranný kryt zadného vyhadzovania (1) a za- veďte  vychyľovací  uzáver  (5)  do  výstupného  ústia  tak,  že  ho pridržíte mierne naklonený doprava; potom ho upevnite  vložením dvoch čapov (6) do pripravených otvorov, až kým  nezacvakne úchytný zub (7). Demontáž  vychyľovacieho  uzáveru  (5)  sa  vykonáva  tak,  že  nadvihnete ochranný kryt zadného vyhadzovania (1) a zatlačí- te na stred, aby sa odistil zub (7). 3.1d Príprava na kosenie trávy a jej bočné vyhadzova- nie (ak je súčasťou) –   Nadvihnite ochranný kryt zadného vyhadzovania (1) a za- veďte  vychyľovací  uzáver  (5)  do  výstupného  ústia  tak,  že  ho pridržíte mierne naklonený doprava; potom ho upevnite  vložením dvoch čapov (6) do pripravených otvorov, až kým  nezacvakne úchytný zub (7). –   Vložte  vychyľovač  bočného  vyhadzovania  (8);  postupujte  pritom podľa obrázka. –   Zatvorte  ochranný kryt bočného vyhadzovania (4) tak, aby  bol vychyľovač bočného vyhadzovania (8) zaistený. Demontáž  vychyľovacieho  uzáveru  (5)  sa  vykonáva  tak,  že  nadvihnete ochranný kryt zadného vyhadzovania (1) a zatlačí- te na stred, aby sa odistil zub (7).

Štartovanie motora Pri štartovaní  postupujte  podľa  pokynov  uvedených  v  návo- de k motoru.

• Modely s manuálnym štartovaním Pritiahnite páku brzdy kosiaceho zariadenia (1) smerom k ru- koväti a rázne potiahnite za rukoväť štartovacieho lanka (2). 

• Modely s elektrickým štartovaním pomocou kľúča Pritiahnite páku brzdy kosiaceho zariadenia (1) smerom k ru- koväti a otočte kľúčom zapaľovania (3).

Kosenie trávy Vzhľad trávnika sa vylepší, ak bude pri každom prechode ko- sený na rovnakú výšku a striedavo v dvoch smeroch. Keď je zberný kôš naplnený príliš, účinnosť zberu trávy klesá  a hlučnosť kosačky sa zvyšuje. Zložte a vyprázdnite zberný kôš a potom  –   vypnite  motor  a  vyčkajte  na  zastavenie  kosiaceho  zaria- denia –   nadvihnite  ochranný  kryt  zadného  vyhadzovania,  uchop- te  rukoväť  a  zložte  zberný  kôš tak,  že  ho  budete  držať vo  vzpriamenej polohe.

• V prípade mulčovania alebo vyhadzovania trávy doza- du: neodstraňujte príliš veľké množstvo trávy naraz. Nikdy  nekoste viac ako jednu tretinu celkovej výšky trávy pri jed- nom prejazde!  Prispôsobte rýchlosť pohybu stavu trávnika  a objemu kosenej trávy.

• V prípade bočného vyhadzovania (ak je súčasťou): Odporúča sa postupovať tak, aby sa zabránilo vyhadzova- niu už  pokosenej  trávy na  časť  trávnika,  ktorá  ešte  nie je  pokosená.

• V prípade zberného koša so zariadením na signalizá- ciu obsahu (ak je súčasťou): Počas pracovnej činnosti s  pohybujúcim  sa  kosiacim  zariadením  signalizátor  zostane  zdvihnutý, až kým je kôš schopný prijímať pokosenú trávu;  keď signalizátor klesne dole, znamená to, že kôš je plný a je  potrebné ho vyprázdniť. Rady pre starostlivosť o trávnik Každý druh trávy sa vyznačuje inými vlastnosťami, a preto je  potrebné starať sa o trávnik rôznymi spôsobmi; vždy si prečí- tajte pokyny uvedené v baleniach osív, týkajúce sa výšky ko- senia vzhľadom k podmienkam rastu v danej oblasti. Je potrebné mať neustále na pamäti, že väčšia časť trávy sa  skladá zo stebla a jedného alebo viacerých listov. Pri úplnom  odseknutí listov dôjde k poškodeniu trávnika a obnovenie ras- tu bude oveľa náročnejšie. Vo všeobecnosti platia nasledujúce pokyny: –   Príliš  nízke  kosenie  spôsobuje  vytrhávanie  a  preriedenie  trávnatého porastu, charakteristické  „škvrnitým“ vzhľadom; –   v  lete  musí  byť  kosenie  vyššie,  aby  sa  zabránilo vysuše- niu terénu; –   nekoste  mokrú trávu; mohlo by to spôsobiť zníženie účin- nosti následkom zachytávania trávy na kosiacom zariadení  a vytrhávania trávnatého porastu; –   v prípade príliš vysokej trávy je vhodné najprv kosiť s maxi- málnou dovolenou výškou stroja a potom kosiť až po dvoch  alebo troch dňoch.

• Modely s elektrickým štartovaním pomocou kľúča Vytiahnite kľúč zapaľovania (3).

• Modely s elektrickým štartovaním pomocou tlačidla Stlačte  jazýček  (5)  a  vyberte  kľúč  podmieňovacieho  signá- lu (4). Pred  vykonaním  akéhokoľvek  zásahu  VYČKAJTE  NA  ZASTAVENIE KOSIACEHO ZARIADENIA.

Kosačku skladujte na suchom mieste. DÔLEŽITÁ INF. Pravidelná a dôsledná údržba je nevy- hnutným predpokladom dlhodobého udržovania pôvodnej bezpečnostnej úrovne a vlastností stroja. Akékoľvek nastavovanie alebo údržba musí byť vykonaná pri  zastavenom motore, s odpojeným káblom sviečky. 1)   Pred akýmkoľvek zásahom v rámci čistenia, údržby alebo  nastavovania stroja, si natiahnite hrubé pracovné rukavice. 2)   Po každom kosení dôkladne umyte stroj vodou; odstráňte  zvyšky trávy a bahna zachytené vo vnútri podvozku, aby  ste zabránili ich uschnutiu, ktoré by mohlo sťažiť prípadné  následné štartovanie. 3)   Po určitom čase môže dôjsť k odlúpeniu farby na vnútornej  strane podvozku  následkom abrazívneho  účinku poseka- nej trávy. V takom prípade ihneď natrite poškodené miesto  antikoróznou farbou, aby kov nekorodoval. 4)   V prípade potreby zasahovania do spodnej časti, nakloňte  stroj výhradne na stranu vyznačenú v návode na použitie  motora, pričom dodržujte príslušné pokyny. Pri modeloch  s bočným vyhadzovaním je potrebné odmontovať vyhadzo- vací vychyľovač (ak je namontovaný - viď 3.1.d). 5)   Zabráňte rozliatiu benzínu na plastové súčasti motora ale- bo stroja s cieľom zabrániť ich poškodeniu, a v prípade, že  k tomu dôjde, okamžite očistite každú stopu po rozliatom  benzíne. Záruka sa nevzťahuje na poškodenie plastových  častí spôsobené benzínom. 6)   Pre zabezpečenie správnej činnosti a dlhej životnosti stro- ja  je  dobrým  zvykom  pravidelne  meniť  olej  motora  pod- ľa  intervalov  uvedených  v  Návode  k  samotnému  motoru. Olej môže byť vypustený buď v špecializovanom stredis- ku, alebo je možné ho odsať z plniaceho ústia pomocou in- jekčnej striekačky, pričom je potrebné zopakovať celý po- stup niekoľkokrát, aby ste úplne vyprázdnili ochranný kryt. Pred opätovným použitím stroja sa uistite, že ste olej doplnili po stanovenú úroveň.

Údržba kosiaceho zariadenia Každý úkon na kosiacom zariadení je vhodné prenechať pra- covníkom  Špecializovaného strediska,  ktoré  má  k  dispozícii  vhodnejšiu výbavu. Na tomto stroji je potrebné použiť kosiace zariadenie označe- né kódom uvedeným v tabuľke na strane ii. Vzhľadom na vývoj výrobku sa môže stať, že vyššie uvedené  kosiace  zariadenie  bude  časom  nahradené  iným,  s  obdob- nými  parametrami,  mierou  bezpečnosti  a  s  možnosťou  za- meniteľnosti.  Namontujte  späť  kosiace  zariadenie  (2)  s  kódom  obrátený- mi smerom k terénu, podľa postupu uvedeného na obrázku.   Dotiahnite centrálnu skrutku (1) momentovým kľúčom nasta- veným na hodnotu 35-40 Nm.

Nastavenie náhonu Pri modeloch  s  náhonom,  remeň správne  napnite  otáčaním  matice (1), až kým nedosiahnete uvedenú vzdialenosť (6 mm). 

Nabitie akumulátora (ak je súčasťou)

UPOZORNENIE! Pre vašu bezpečnosť je jed- noznačne zakázané montovať akékoľvek iné príslušen- stvo ako to, ktoré je uvedené v nasledujúcom zozname, a ktoré bolo navrhnuté pre model a typ vášho stroja.

Súprava pre Mulčovanie (ak nie je dodaná v rámci sériovej výbavy) Jemne rozdrví pokosenú trávu a nechá ju na trávniku, ako al- ternatívu k zberu do zberného koša (preprispôsobené stroje).

Čo je potrebné robiť, keď... Pôvod problému Korekcia

2. Posekaná tráva už nie je zachytávaná do

zberného koša Kosiace zariadenie narazilo do prekážky Nabrúste alebo vymeňte  kosiace zariadenie. Skontrolujte, či lopatky  odvádzajú trávu do  zberného koša Vnútro skrine je znečistené Vyčistite vnútro  skrine kvôli ľahšiemu  odvádzaniu trávy smerom  do zberného koša

3. Kosenie trávy prebieha s ťažkosťami

Kosiace zariadenie nie je v dobrom stave Nabrúste alebo vymeňte  kosiace zariadenie

4. Stroj začína vibrovať neobvyklým spôsobom

ES vyhlásenie o zhode (Smernica o Strojných zariadeniach 2006/42/ES, Príloha II, časť A)

1. Spoločnosť2. Vyhlasuje na vlastnú zodpovednosť, že stroj:

Kosačka so stojacou obsluhou / kosačka na trávu a) Typ / Základný model b) Obchodný model c) Rok výroby d) Výrobné číslo e) Motor: spaľovací motor 3. Je v zhode s nariadeniami smerníc: f) Certifikačný orgán g) Skúška typu ES 4. Odkaz na Harmonizované normy i) Nameraná úroveň akustického výkonu j) Zaručená úroveň akustického výkonu k) Šírka kosenia q) Osoba autorizovaná na vytvorenie Technického spisu: r) Miesto a Dátum
