HASZNÁLATI ÚTMUTATÓ AL3 46 SH ALPINA

Gyalogvezetésű fűnyírógép - HASZNÁLATI UTASÍTÁS FIGYELEM! a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet.

FONTOS: Olvassa el figyelmesen a motor használati utasításában feltüntetett előírásokat mielőtt a motort először elindítaná. FIGYELEM! Ellenőrizze az olaj szintjét az elindítást megelőzően.

FONTOS: Olvassa el figyelmesen a motor használati utasításában feltüntetett előírásokat mielőtt a motort először elindítaná. FIGYELEM! Ellenőrizze az olaj szintjét az elindítást megelőzően.

MAGYAR - Eredeti használati utasítás fordítása  ...........................................................................

[2]   Névleges teljesítmény * [3]   A motor max. üzemi sebessége * [4]   A gép tömege * [5]   Munkaszélesség [6]   Hangnyomásszint [7]   Mérési bizonytalanság [8]   Mért zajteljesítmény szint [9]   Garantált zajteljesítmény szint [10]   Vibrációszint [11]   Méretek (hosszúság/szélesség/ magasság) [12]   Vágóegység kódszáma [13]   Tartozékok [14]   Mulcsozó” készlet”

• A pontos adatot lásd a gép azonosító  adattábláján.

gondosan betartandók

1)  FIGYELEM!  Olvassa  el  gyelmesen  a  jelen  utasításokat  gép használata előtt! Ismerje meg a kezelőszerveket, és sajá- títsa el e gép kezelését. Tanulja meg a motor gyors leállítását.  A gyelmeztetések és az utasítások be nem tartása tűzeset- hez és/vagy súlyos sérülésekhez vezethet.  Őrizzen meg min- den gyelmeztetést és útmutatást, hogy a későbbiekben is át  tudja őket tekinteni.  2) Tilos gyermekekre bízni a gép használatát, illetve olyan sze- mélyre, aki nem ismeri a gép kezelésére vonatkozó útmutatá- sokat. A helyi törvények szabályozhatják a gép használatához  előírt minimális életkort. 3) Soha ne használja a fűnyírót, ha a közelében emberek, külö- nösen pedig gyermekek, vagy állatok tartózkodnak!  4) Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi  jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más  olyan szerek hatása alatt áll, melyek reexeit és gyelmét ká- rosan befolyásolják. 5) Ne feledje, hogy a gép kezelője vagy használója felelős a  más személyeket ért balesetekért és váratlan eseményekért,  illetve azok tulajdonában keletkező károkért. A felhasználó fe- lelőssége a munkaterület  talajviszonyaiból eredő potenciális  veszélyek  felmérése,  valamint  a  saját és mások  biztonsága  garantálásához szükséges óvintézkedések alkalmazása, kü- lönösen  lejtő  vagy  emelkedő,  egyenetlen,  csúszós  vagy  bi- zonytalan területeken. 6) Ha harmadik személynek átadja vagy kölcsönadja a gépet,  győződjön meg arról, hogy az elolvasta a jelen használati uta- sításba foglalt tudnivalókat.  B) ELŐKÉSZÍTŐ MŰVELETEK 1) A gép használata közben mindig viseljen erős, csúszásgát- ló cipőt és hosszúnadrágot. Ne működtesse a gépet mezítláb  vagy  nyitott  szandálban.  Kerülje  a  nyaklánc,  karkötő  és  az  olyan ruházat használatát, melyen nyakkendő, lobogó részek,  szalagok  vannak.  Ha  hosszú  a  haja,  kösse  össze.  Hordjon  mindig fülvédőt. 2) Gondosan vizsgálja át a munkavégzés teljes területét és tá- volítson el minden olyan tárgyat, amelyet a gép kilökhet, vagy  amely sérüléseket okozhat a vágóegységen illetve a motoron  (kövek, gallyak, vashuzalok, csontok, stb.). 3) FIGYELEM: VESZÉLY! A benzin tűzveszélyes. –    Az üzemanyagot az erre szolgáló tartályokban tárolja; –   Az  üzemanyagot  egy  tölcsér  segítségével  töltse  be,  kizá- rólag  a szabadban  és ne dohányozzon a művelet végzése  közben, illetve amikor az üzemanyaggal dolgozik; –   Az üzemanyagot mindig a motor indítása előtt töltse a gép- be; járó, vagy meleg motornál ne nyissa ki a tanksapkát és  ne töltsön be üzemanyagot; –   Ha a benzin kifolyt, ne indítsa el a motort, hanem távolítsa el  a gépet arról a területről, ahol ez történt és kerülje az olyan  eszközök  használatát,  melyek  tüzet  okozhatnak  egészen  addig, amíg az üzemanyag el nem párolgott és a benzingőz  szét nem oszlott: –   Tankolás után a tanksapkát és a tartály dugóját gondosan  csavarja vissza a helyére és alaposan húzza meg. 4) Cserélje ki a meghibásodott kipufogódobot.

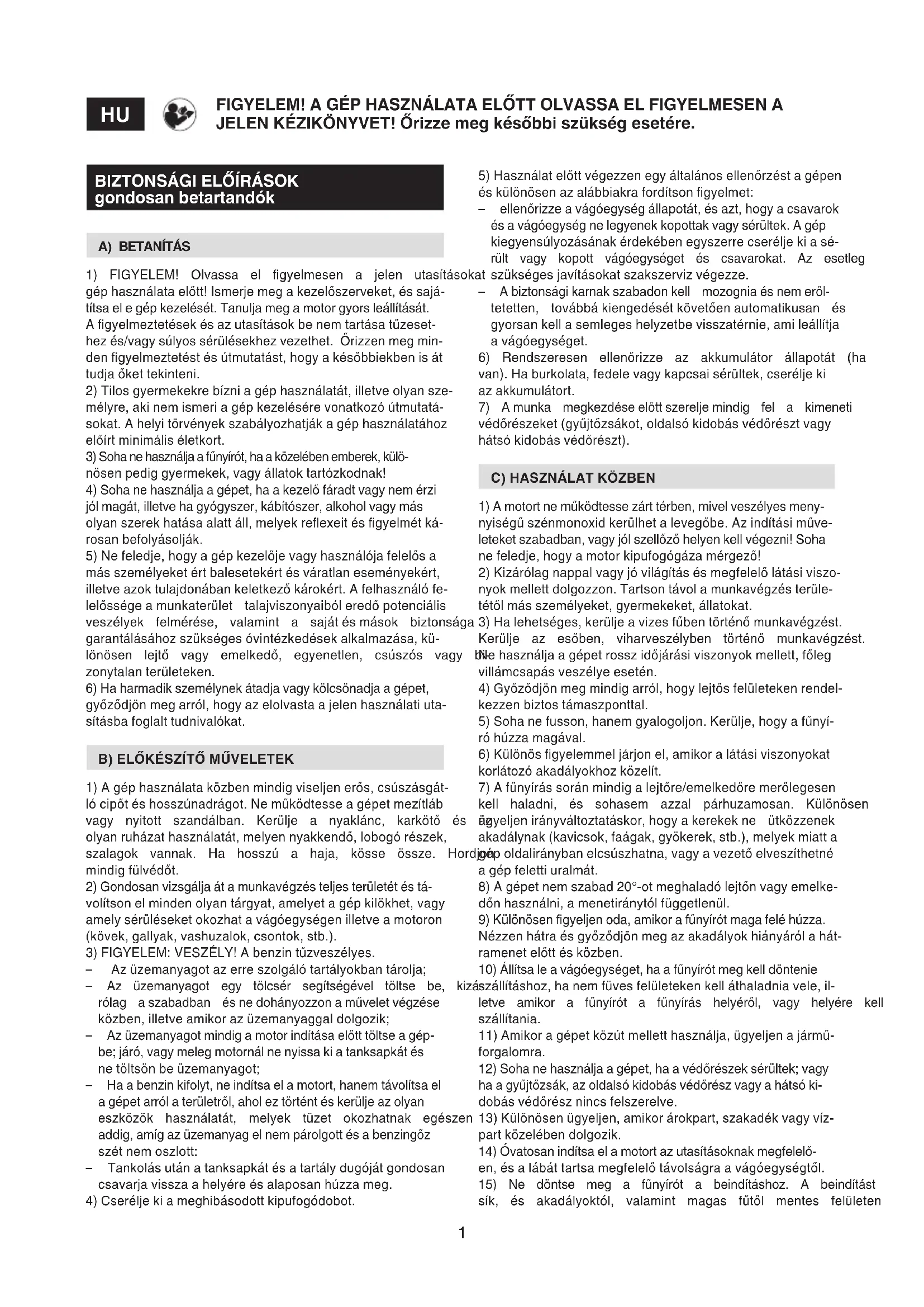

FIGYELEM! A GÉP HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN A JELEN KÉZIKÖNYVET! Őrizze meg későbbi szükség esetére. 5) Használat előtt végezzen egy általános ellenőrzést a gépen  és különösen az alábbiakra fordítson gyelmet: –   ellenőrizze a vágóegység állapotát, és azt, hogy a csavarok  és a vágóegység ne legyenek kopottak vagy sérültek. A gép  kiegyensúlyozásának érdekében egyszerre cserélje ki a sé- rült  vagy  kopott  vágóegységet  és  csavarokat.  Az  esetleg  szükséges javításokat szakszerviz végezze. –   A biztonsági karnak szabadon kell  mozognia és nem eről- tetetten,  továbbá kiengedését követően automatikusan  és  gyorsan kell a semleges helyzetbe visszatérnie, ami leállítja  a vágóegységet. 6)  Rendszeresen  ellenőrizze  az  akkumulátor  állapotát  (ha  van). Ha burkolata, fedele vagy kapcsai sérültek, cserélje ki  az akkumulátort. 7)  A munka  megkezdése előtt szerelje mindig  fel  a  kimeneti  védőrészeket (gyűjtőzsákot, oldalsó kidobás védőrészt vagy  hátsó kidobás védőrészt).

1) A motort ne működtesse zárt térben, mivel veszélyes meny- nyiségű szénmonoxid kerülhet a levegőbe. Az indítási műve- leteket szabadban, vagy jól szellőző helyen kell végezni! Soha  ne feledje, hogy a motor kipufogógáza mérgező!  2) Kizárólag nappal vagy jó világítás és megfelelő látási viszo- nyok mellett dolgozzon. Tartson távol a munkavégzés terüle- tétől más személyeket, gyermekeket, állatokat. 3) Ha lehetséges, kerülje a vizes fűben történő munkavégzést.  Kerülje  az  esőben,  viharveszélyben  történő  munkavégzést.  Ne használja a gépet rossz időjárási viszonyok mellett, főleg  villámcsapás veszélye esetén. 4) Győződjön meg mindig arról, hogy lejtős felületeken rendel- kezzen biztos támaszponttal. 5) Soha ne fusson, hanem gyalogoljon. Kerülje, hogy a fűnyí- ró húzza magával. 6) Különös gyelemmel járjon el, amikor a látási viszonyokat  korlátozó akadályokhoz közelít.  7) A fűnyírás során mindig a lejtőre/emelkedőre merőlegesen  kell  haladni,  és  sohasem  azzal  párhuzamosan.  Különösen  ügyeljen irányváltoztatáskor, hogy a kerekek ne  ütközzenek  akadálynak (kavicsok, faágak, gyökerek, stb.), melyek miatt a  gép oldalirányban elcsúszhatna, vagy a vezető elveszíthetné  a gép feletti uralmát. 8) A gépet nem szabad 20°-ot meghaladó lejtőn vagy emelke- dőn használni, a menetiránytól függetlenül.   9) Különösen gyeljen oda, amikor a fűnyírót maga felé húzza.  Nézzen hátra és győződjön meg az akadályok hiányáról a hát- ramenet előtt és közben. 10) Állítsa le a vágóegységet, ha a fűnyírót meg kell döntenie  szállításhoz, ha nem füves felületeken kell áthaladnia vele, il- letve  amikor  a  fűnyírót  a  fűnyírás  helyéről,  vagy  helyére  kell  szállítania. 11) Amikor a gépet közút mellett használja, ügyeljen a jármű- forgalomra. 12) Soha ne használja a gépet, ha a védőrészek sérültek; vagy  ha a gyűjtőzsák, az oldalsó kidobás védőrész vagy a hátsó ki- dobás védőrész nincs felszerelve.  13) Különösen ügyeljen, amikor árokpart, szakadék vagy víz- part közelében dolgozik.  14) Óvatosan indítsa el a motort az utasításoknak megfelelő- en, és a lábát tartsa megfelelő távolságra a vágóegységtől. 15)  Ne  döntse  meg  a  fűnyírót  a  beindításhoz.  A  beindítást  sík,  és  akadályoktól,  valamint  magas  fűtől  mentes  felületen2 végezze.  16) Soha  ne  közelítse  kezét  vagy lábát a  forgó részek  mellé  vagy alá. Tartózkodjon mindig távol a kipufogónyílástól. 17) Ne emelje meg, illetve ne szállítsa a fűnyírót, amikor a mo- tor működik. 18)  Ne  módosítsa  és  ne  kapcsolja  ki  a  biztonsági  rendsze- reket. 19) Ne változtasson a motor alapbeállításán, ne járassa külö- nösen magas fordulatszámon. 20) Ne érjen a motornak a használat során felforrósodó része- ihez. Égési sérülés veszélye. 21) A meghajtással rendelkező modellnél a motor elindítása  előtt oldja ki a kerékmeghajtó tengelykapcsolót. 22)  Kizárólag  a  gép  gyártója  által  jóváhagyott  tartozékokat  használjon. 23) Ne használja a gépet, ha a tartozékok/szerszámok nincse- nek felszerelve az előírt helyre.  24) Kapcsolja ki a vágóegységet, állítsa le a motort és bontsa  a  gyertya  vezetékének  csatlakozását  (győződjön  meg  arról,  hogy az összes mozgó rész teljesen leállt-e): –   A gép szállítása alatt; –   Minden egyes alkalommal, amikor a gépet őrizetlenül hagy- ja.  Az  elektromos  indítású  modelleknél  távolítsa  el  a  kul- csot is; –   Mielőtt  megszüntetné  a  leállás  okát  vagy  megtisztítaná  a  kidobónyílást; –   A gép ellenőrzése, tisztítása előtt, vagy mielőtt azon valami- lyen munkálatot végez; –   Idegen test hozzáütődése után. Ellenőrizze, hogy keletke- zett-e károsodás a gépen, és végezze el a szükséges javí- tásokat, mielőtt újból használatba venné a gépet.  25) Kapcsolja ki a vágóegységet és állítsa le a motort: –   Mielőtt üzemanyagot tölt a gépbe; –   Minden egyes alkalommal, amikor eltávolítja, vagy vissza- helyezi a gyűjtőzsákot; –   Minden egyes alkalommal, amikor eltávolítja vagy visszahe- lyezi az oldalsó kidobás deektort; –   Mielőtt a vágási magasságot beállítja, ha a művelet nem vé- gezhető el a vezetőállásból. 26) Munkavégzés  közben  tartsa be  mindig a forgó vágóegy- ségtől a markolat hossza által megadott biztonsági távolságot. 27)  Vegyen  vissza  a  gázból a  motor leállítása  előtt.  Zárja  el  az üzemanyag-adagolást a munkavégzés végén, a használati  utasításban feltüntetett útmutatásokat követve. 28) FIGYELEM - Abban az esetben, ha a munka során géphiba  vagy baleset történik, állítsa le azonnal a motort és távolítsa el  a gépet, hogy ne okozhasson további károkat; amennyiben a  kezelő vagy más személyek sérülését okozó baleset történt,  nyújtson elsősegélyt az adott helyzetnek legmegfelelőbb mó- don  és  forduljon  az  illetékes  egészségügyi  intézményhez  a  szükséges ellátásért. Távolítsa el gondosan az esetleges tör- melékeket, melyek jelenléte károkat, személyek vagy állatok  sérülését okozhatja. 29)  FIGYELEM  -  A  jelen  útmutatóban  megadott  zajszint-  és  vibrációértékek a gép legnagyobb használati értékei. A nem  egyensúlyban levő vágóelem, a túl gyors mozgás, a karbantar- tás  elhanyagolása jelentősen befolyásolják  a zajkibocsátást  és a vibrálást. Ezért szükséges biztosítani azokat a megelőző  intézkedéseket, melyek révén megszüntethetők a magas zaj- szint és a vibrálás okozta lehetséges károsodások; valamint  gondoskodni kell a gép karbantartásáról, fülvédőt kell viselni  és a munka során szüneteket kell tartani. D) KARBANTARTÁS ÉS TÁROLÁS 1) FIGYELEM! –  A gyertya vezetékét kösse le a gyertyáról és  olvassa  el  a  vonatkozó  kezelési  útmutatót  minden  tisztítási  vagy karbantartási művelet végzése előtt. Viseljen megfelelő  ruházatot és védőkesztyűt az összes olyan helyzetben, mikor  a keze veszélynek van kitéve! 2) FIGYELEM! –  Soha ne használja a gépet kopott vagy sérült  alkatrészekkel. A meghibásodott vagy sérült alkatrészeket ne  javítsa,  hanem  cserélje  ki.  Csak  eredeti  cserealkatrészeket  használjon: a nem eredeti illetve helytelenül felszerelt csereal- katrészek használata veszélyeztetheti a gép biztonságát, bal- esetet vagy személyi sérüléseket okozhat, továbbá felmenti a  gyártót a mindennemű kötelezettség és felelősség alól.  3)  A használati utasításban  le nem  írt  összes  beállítást, va- lamint  karbantartási  műveletet  viszonteladójánál  vagy  egy  szakszervizben  kell elvégeztetni,  ahol  rendelkeznek  a  töké- letes  munka  elvégzéséhez szükséges  tudással  és  felszere- léssel, és nem változtatják meg a gép eredeti üzembiztonsági  szintjét. Nem megfelelő műhelyekben, vagy nem szakember  által végzett műveletek a jótállás bármely formájának elévü- lését és a gyártó mindennemű felelősség alóli mentesülését  vonják maguk után. 4) Minden egyes használat után kösse le a vezetéket a gyer- tyáról és ellenőrizze az esetleges sérüléseket. 5) A csavarokat és a csavaranyákat mindig tartsa meghúzva,  hogy a gép mindig üzembiztos legyen. Fontos a folyamatos,  alapos karbantartás a gép élettartama és biztonságos műkö- dése érdekében. 6)  Rendszeresen  ellenőrizze,  hogy  a  vágóegység  csavarjai  megfelelően meg vannak-e szorítva. 7) Viseljen védőkesztyűt a vágóegység kezelése, le- vagy fel- szerelése során. 8) A vágóegység élezése után ellenőrizze annak kiegyensú- lyozását. Valamennyi a vágóegységgel kapcsolatos művelet  (leszerelés, élezés, kiegyensúlyozás, visszaszerelés és/vagy  csere) felelősségteljes munka, amely különleges hozzáértést  igényel a  megfelelő szerszámok használatán túl. Biztonsági  okokból ezek a műveletek csak szakszervizben végezhetők. 9) A gép beállítási műveletei során ügyeljen arra, hogy az uj- jai ne  szoruljanak be  a  forgó  vágóegység  és  a  gép rögzített  részei közé. 10) Ne  érjen  a vágóegységhez, amíg  le  nem kötötte  a veze- téket a gyertyáról, és amíg a vágóegység forgása teljesen le  nem állt. A vágóegységen végzett beavatkozások során ügyel- jen arra, hogy a vágóegység akkor is mozoghat, amikor a gyer- tya vezetéke le van kötve. 11)  Gyakran  ellenőrizze  az  oldalsó  kidobás  védőrészt  vagy  a hátsó  kidobás védőrészt és a gyűjtőzsákot. Cserélje ki, ha  sérült.   12) Ha károsodtak, cserélje ki a gyelmeztetést és utasítást je- lentő öntapadó címkéket. 13)  A  gépet  gyermekek  számára  nem  hozzáférhető  helyen  tárolja. 14) A tűzveszély elkerülése érdekében a  gépet ne raktároz- za benzinnel teli tartállyal olyan zárt helyen, ahol a benzingőz  láng, szikra vagy erős hőforrás közelében begyulladhatna. 15) Hagyja kihűlni a motort, mielőtt a gépet bárhol elhelyezné. 16) A tűzveszély csökkentése céljából a motort, a hangtom- pítót, az akkumulátor helyét és a benzintárolót mindig tisztít- sa meg a fű- és levélmaradványoktól vagy a felesleges kenő- anyagtól. Ürítse ki a gyűjtőzsákot, és ne hagyja a lenyírt füvet  tartalmazó tárolókat zárt helyiségben.  17) A tűzveszély csökkentése céljából rendszeresen ellenőriz- ze, hogy nincs-e olaj- vagy üzemanyag-szivárgás.  18) Amennyiben a tankot le kell ürítenie, ezt hideg motor mel- lett és a szabadban végezze. E) SZÁLLÍTÁS ÉS MOZGATÁS 1)  Minden  alkalommal,  amikor  szükségessé  válik a  gép  fel-3 emelése, mozgatása, szállítása vagy megdöntése: –   Viseljen vastag munkavédelmi kesztyűt; –   A gépet úgy fogja meg, hogy annak súlyát és súlyának el- oszlását gyelembe véve biztos fogást találjon; –   A  gép  elhelyezési  vagy  raktározási  helyének  kialakítását  gyelembe  véve  megfelelő számú  személy végezze a gép  mozgatását a gép súlyának és a szállítóeszköznek a függ- vényében.  –   Ellenőrizze, hogy a gép mozgása ne okozzon benzinszivár- gást vagy károkat, sérüléseket. 2)  A  szállítás  alatt  megfelelően  rögzítse  a  gépet  kötelekkel  vagy láncokkal.

1) A környezet védelmét a gép használata során elsődleges  fontossági szempontként kell gyelembe venni, mivel ez a bé- kés egymás mellett élés és környezetünk érdeke. Ne zavarjon  másokat a szomszédságában. 2) Szigorúan tartsa be a helyi előírásokat a csomagolóanya- gok,  olaj,  benzin,  szűrők,  használt  alkatrészek  vagy  bármi  egyéb, környezetszennyező elem selejtezésére vonatkozóan;  ezeket  a  hulladékokat ne  helyezze  a  háztartási  hulladékba,  hanem szelektív hulladékkezelés keretében szállítsa a meg- felelő gyűjtőtelepekre, ahol gondoskodnak azok újrahaszno- sításáról. 3) Szigorúan tartsa be a helyi előírásokat a levágott növényzet  megsemmisítését illetően. 4) Az üzemen kívül helyezéskor ne szennyezze a géppel a kör- nyezetet, hanem a hatályos helyi előírások értelmében adja le  egy gyűjtőtelepen. ISMERKEDJEN MEG A GÉPPEL!

Ez a gép kerti kisgép, pontosan gyalogvezetésű fűnyírógép. A  gép  lényegében  egy  motorból  áll,  mely  a  kerekekkel  és  tolókarral  felszerelt  védőburkolatba  zárt  vágóegységet  for- gatja. A kezelő a tolókar mögött, a forgó vágóegységtől való bizton- ságos távolságra elhelyezkedve vezetheti a gépet és működ- tetheti  a  fő  vezérléseket. Ha  a  kezelő eltávolodik  a  géptől, a  motor és a forgó vágóegység néhány másodpercen belül leáll. Rendeltetésszerű használat Ezt  a  gyalogvezetésű  gépet  fűnyírásra  (és  a  fű összegyűjté- sére) terveztük  és  készítettük, alkalmazható a  fűnyíró-kapa- citásának  megfelelő  kiterjedésű  kertekben  és  egyéb  füves  területeken. A speciális tartozékok és eszközök alkalmazásával a lenyírt fű  összegyűjtése elkerülhető, illetve “mulcsozó” hatás érhető el a  fűnek a talajon való terítése révén. Felhasználói célcsoport Ez a gép fogyasztói, azaz nem professzionális használatra ké- szült. Ez a gép hobbikertészeti alkalmazásra készült. Nem rendeltetésszerű használat A fentiektől  eltérő bármilyen más használat veszélyes  lehet  és személyi és/vagy tárgyi károkat okozhat. Helytelen hasz- nálatnak minősülnek  az  alábbiak  (példaként és  nem kizáró- lagosan): –   személyek, gyermekek vagy állatok szállítása a gépen; –   a gépre felszállva haladás; –   a gép használata terhek tolására vagy vontatására; –   a gép használata lomb vagy törmelék összegyűjtésére; –   a gép használata sövények igazítására vagy nem pázsit jel- legű növényzet vágására; –   egy személynél több általi használat; –   a vágóegység működtetése a nem füves szakaszokon. A GÉP AZONOSÍTÓ CÍMKÉJE

(lásd az ábrákat a ii. oldalon) 1.   Zajteljesítmény szint 2.   CE minőségazonossági jelzés 3.   G y á r t á s   é v e 4.   Fűnyíró típus 5.   Gyártási szám 6.   A gyártó neve és címe 7.   Cikkszám 8.   A motor névleges teljesítménye  és maximális üzemi sebessége 9.   Súly kg-ban 11.   V á z

13.   Vágóegység 14.   Hátsó kidobás védőrész 14a.   Oldalsó kidobás deektor (ha van) 14b.   Oldalsó kidobás védőrész (ha van) 15.   Gyűjtőzsák 16.   Tolókar 17.  Gázkar 18.  Motor / vágóegység fékkar 19.  Meghajtó kapcsolókar Közvetlenül a gép vásárlása után írja át az azonosító számo- kat (3 - 4 - 5) a használati utasítás utolsó oldalán található, erre  a célra szolgáló helyre. A példa megfelelőségi nyilatkozat a használati útmutató utolsó  előtti oldalán található. A VEZÉRLŐKÖN FELTÜNTETETT JELZÉSEK LEÍRÁSA (ahol vannak) 21.   Lassú 22.   G y o r s 23.   Szívató 24.   Motor leállítás 25.   Meghajtás bekapcsolva 26.   Üresjárat 27.   Motor indítás 36.   Gyűjtőzsák telítettségjelző: fent (a) = üres / lent (b) = megtelt BIZTONSÁGI ELŐÍRÁSOK  -  A  fűnyírót  körültekintően  kell  használni! E célból a gépen különböző piktogramokat helyez- tünk el, melyek  a  legfontosabb használati óvintézkedésekre  gyelmeztetnek. Jelentésük magyarázata az alábbiakban ta- lálható. Javasoljuk továbbá, hogy olvassa el gyelmesen a je- len használati utasítás megfelelő fejezetében feltüntetett biz-4 tonsági előírásokat. Cserélje ki a sérült vagy olvashatatlan címkéket. 41.   Figyelem:  A  gép  használatba  vétele  előtt  olvassa  el  a  használati útmutatót. 42.   Kidobás veszély. A gép használata során az idegen sze- mélyek tartózkodjanak a munkavégzés területén kívül. 43.   Vágásveszély.  Vágóegység mozgásban.  Ne tegye kezét  vagy lábát a vágóegység-házba.  Bármilyen karbantartási  vagy javítási művelet elvégzése előtt csatolja le a gyertya- pipát és olvassa el az utasításokat! 44.   Csak villanymotoros fűnyírógépnél. 45.   Csak villanymotoros fűnyírógépnél. 46.   Vágásveszély.  Vágóegység Ne tegye kezét vagy lábát a  vágóegység-házba.   

HASZNÁLATI SZABÁLYOK

A motort és az akkumulátort (ha tartozéka) illetően ol- vassa el a vonatkozó használati útmutatókat. MEGJEGYZÉS - A szövegben feltüntetett hivatkozások és a (iii. és azt követő oldalakon található) hozzájuk tar- tozó ábrák közötti megegyezést az egyes fejezetek címét megelőző szám jelöli.

1. AZ ÖSSZESZERELÉS BEFEJEZÉSE

MEGJEGYZÉS A gép bizonyos alkatrészei a szállításkor már felszerelt állapotban lehetnek. FIGYELEM! A gép kicsomagolását és összeszerelé- sét szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatá- sához a megfelelő szerszámok alkalmazásával. A csomagolóanyagok selejtezését mindig a helyi hatá- lyos előírásoknak megfelelően kell elvégezni. Fejezze be a gép összeszerelését, ehhez tartsa be az egyes  felszerelendő alkatrészekhez mellékelt útmutatókban találha- tó utasításokat.

Az akkumulátor csatlakoztatása

• Elektromos indítású modellek Csatlakoztassa az akkumulátor  kábelét a  fűnyíró fő  vezeték- rendszerének csatlakozójához.

• Nyomógombos elektromos indítású modellek Kövesse a motor használati utasításában tartalmazott útmu- tatásokat.

2. A VEZÉRLÉSEK LEÍRÁSA

MEGJEGYZÉS A vezérléseken levő szimbólumok jelenté- se az előző oldalakon található.

Gázkar vezérlő A gázkart a kar (1) vezérli. A kar állásait a vonatkozó tábla tünteti fel. Egyes modellek motorja gázkar nélkül működik.

Motor / vágóegység fékkar A vágóegység fékét a kar (1) vezérli, melyet a tolókarhoz kell  szorítani az elindításhoz és a fűnyíró működtetése közben.  A motor a kar elengedésekor leáll. 

Meghajtó kapcsolókar (ha van) A meghajtással rendelkező modelleknél a fűnyíró haladásakor  a kart (1) a kezelő a tolókar irányába nyomja. A fűnyírógép haladása a kar kiengedésekor megszakad.  A motort mindig kikapcsolt meghajtás mellett kell beindítani.

Vágási magasság beállítása A vágási magasságot az erre szolgáló  karokkal (1) lehet  be- állítani.  Mind a négy kereket ugyanarra a magasságra kell állítani.  A MŰVELETET ÁLLÓ VÁGÓEGYSÉG MELLETT VÉGEZZE.

MEGJEGYZÉS Ezzel a fűnyíróval a pázsit nyírása több- féle módon végezhető, ezért a munka megkezdése előtt a kívánt nyírási módnak megfelelően kell előkészíteni a gépet. A MŰVELETET ÁLLÓ MOTORRAL VÉGEZZE. 3.1a A gép előkészítése a fűnyíráshoz és a fű gyűjtő- zsákba való begyűjtéséhez: –   Emelje fel a hátsó kidobás védőrészt (1) és akassza a helyé- re a gyűjtőzsákot (2) az ábra szerint. 3.1b A gép előkészítése a fűnyíráshoz és a fű hátsó ürítéséhez: –   Távolítsa el a gyűjtőzsákot és ellenőrizze, hogy a hátsó ki- dobás védőrész (1) stabilan leeresztett állásban maradjon. –   Az  oldalsó  kidobással  felszerelt  típusoknál:  ellenőrizze,  hogy az oldalsó kidobás védőrész (4) le legyen engedve. 3.1c A gép előkészítése a fűnyíráshoz és a fű aprításához („mulcsozó” funkció - ha tartozéka): –   A kidobással felszerelt típusoknál: ellenőrizze, hogy az ol- dalsó kidobás védőrész (4) le legyen engedve. –   Emelje  fel  a  hátsó  kidobás  védőrészt  (1)  és  helyezze  a  deektor dugót (5) a kidobónyílásba úgy, hogy kissé jobb- ra  döntve  tartja;  ezt  követően  rögzítse  oly  módon,  hogy  a  két  csapot  (6)  a  megfelelő  furatokba  nyomja  a  rögzítő  fog  (7) kattanásáig. A deektor dugó (5) eltávolításához emelje fel a hátsó kidobás  védőrészt (1) és nyomja meg középen a fog (7) kioldásához. 3.1d    A gép előkészítése a fűnyíráshoz és a fű oldalsó ürí- téséhez (ha van) –   Emelje  fel  a  hátsó  kidobás  védőrészt  (1)  és  helyezze  a  deektor dugót (5) a kidobónyílásba úgy, hogy kissé jobb- ra  döntve  tartja;  ezt  követően  rögzítse  oly  módon,  hogy  a  két  csapot  (6)  a  megfelelő  furatokba  nyomja  a  rögzítő  fog  (7) kattanásáig. –   Illessze be az oldalsó kidobás deektort (8) az ábra szerint. –   Zárja vissza az oldalsó kidobás védőrészt (4) úgy, hogy az  oldalsó kidobás deektor (8) rögzüljön. A deektor dugó (5) eltávolításához emelje fel a hátsó kidobás  védőrészt (1) és nyomja meg középen a fog (7) kioldásához.

A motor beindítása A beindításhoz kövesse a motor használati utasításában tar- talmazott útmutatásokat.

• Kézi indítású modellek Húzza a vágóegység fékkart (1) a tolókar irányába és rántsa  meg határozott mozdulattal az indítózsinórt (2). 

• Elektromos indítású modellek Húzza a vágóegység fékkart (1) a tolókar irányába és fordítsa  el az indítókulcsot (3).

• Nyomógombos elektromos indítású5 modellek Illessze be ütközésig a kulcsot (4) a helyére, ezután húzza a  vágóegység fékkart (1) a tolókar irányába, nyomja meg az in- dítógombot (5) és tartsa nyomva, míg a motor be nem indul.

Fűnyírás A gyep szebb lesz, ha a fűnyírást mindig ugyanazon a magas- ságon és két irányba felváltva végzi. Amikor a gyűjtőzsák megtelt, a fű gyűjtésének hatékonysága  csökken és a fűnyírógép hangja megváltozik. Szerelje le és ürítse ki a gyűjtőzsákot.  –   állítsa le a motort és várjon, míg a vágóegység leáll; –   emelje  fel  a  hátsó  kidobás  védőrészt,  fogja  meg  a  fogan- tyút  és  vegye  ki  a  gyűjtőzsákot  úgy,  hogy  függőleges  ál- lásban tartja.

• Mulcsozáskor vagy a fű hátsó ürítésekor: kerülje túl nagy  mennyiségű fű egyszerre történő eltávolítását. Soha ne vág- jon  le  egy  menetben  a  fű  magasságának  egyharmadánál  többet!  A haladási sebességet a gyep állapotától, és a le- nyírt fű mennyiségétől függően válassza meg.

• Oldalsó kidobás esetén (ha tartozék): a fűnyírás során  ajánlott olyan útvonalon haladni, melyen elkerülhető a már  levágott fűnek a még vágásra váró gyepre való kidobása.

• Ha a gyűjtőzsák fel van szerelve a zsák telítettségjelző- vel (ha tartozék): a munka során, mozgó vágóegység mel- lett a jelző felső állásban marad, amíg a gyűjtőzsákban van  hely  a levágott  fű  számára;  amikor  a jelző  az  alsó  állásba  kerül, azt jelenti, hogy a gyűjtőzsák megtelt és ki kell üríteni. Tanácsok a gyep gondozására Minden fűfajta különböző tulajdonságokkal rendelkezik, ezért  más-más  gondozást  igényel.  Olvassa  el  mindig  a  vetőmag  csomagolásán található, az adott területen alkalmazható vá- gási magasságra vonatkozó útmutatást. Vegye  gyelembe,  hogy  a  gyepet  nagyrészt  egy  szárból  és  egy  vagy  több  levélből  álló  növények  alkotják.  Ha  a  levele- ket teljesen levágják, a gyep károsul és a megújulás nehéz- kessé válhat. Általában a következő útmutatások érvényesek: –   a túl rövidre nyírás miatt a gyep foltossá, ritkássá válik; –   nyáron hagyja hosszabbra a füvet, ezzel elkerülheti a talaj  kiszáradását; –   ne vágja a füvet, amikor vizes, ilyenkor a vágóegység haté- konysága a rátapadó fű miatt csökken, és a pázsitban sza- kadások keletkezhetnek; –   különösen  magas  fű  esetén  először  végezzen  el  egy  első  nyírást  a gép  legnagyobb  vágómagasságával,  ezután  két- három nap múlva végezzen el egy második nyírást.

A munka befejezése Amikor befejezte a munkát, engedje el a fékkart (1) és csatolja  le a gyertyapipát (2). 

• Elektromos indítású modellek Vegye ki az indítókulcsot (3).

• Nyomógombos elektromos indítású modellek Nyomja meg a nyelvet (5) és vegye ki a kulcsot (4). VÁRJA MEG A VÁGÓEGYSÉG LEÁLLÁSÁT, mielőtt bármilyen  beavatkozást végezne.

4. RENDSZERES KARBANTARTÁS

A fűnyírót tartsa száraz helyen. FONTOS A szabályos időközönként végzett gondos kar- bantartás elengedhetetlen a biztonsági szint, és a gép ere- deti teljesítményének hosszú időn keresztüli megőrzése ér- dekében. Minden beállítási vagy karbantartási műveletet álló motor mel- lett, a gyertya vezetékének lekötése után kell elvégezni. 1)   Minden  tisztítási, karbantartási  vagy  a  gépen  végezendő  beállítás előtt vegyen fel erős munkakesztyűt. 2)   Mossa le gondosan a gépet vízzel minden egyes fűnyírás  után; távolítsa el az alvázban felhalmozódott fű- és sárma- radványokat, így elkerülheti, hogy száradásukat követően  nehézkessé tegyék a következő elindítást. 3)   A váz belső részének máza idővel leválhat a lenyírt fű súro- ló hatásának következtében. Ez esetben minél előbb má- zolja  át  rozsdavédő festékkel,  hogy megelőzze rozsda ki- alakulását, mely a fém korróziójához vezethet. 4)   Ha az alsó részhez kell férnie, döntse a gépet kizárólag a  motor használati utasításában feltüntetett oldalra, az erre  vonatkozó  útmutatásokat  követve.  Az  oldalsó  kidobással  felszerelt modelleknél távolítsa el a deektort  (ha fel van  szerelve - lásd 3.1.d). 5)   Kerülje, hogy a motor vagy a gép műanyag részeire benzin  jusson, ami károsíthatja ezeket a részeket, illetve ha eset- leg mégis benzin került rájuk, azonnal tisztítsa  le. A jótál- lás nem érvényes a  műanyag részeken benzin által  oko- zott sérülésekre. 6)   A gép jó működésének és hosszú élettartamának biztosítá- sa érdekében ajánlott rendszeresen, a motor használati uta- sításában  megadott  időközönként  cserélni  a  motorolajat. Az  olaj  leeresztése  szakszervizben  végezhető,  vagy  az  olaj  leszívható  egy  fecskendővel  a  betöltő  nyíláson  ke- resztül.  Vegye  gyelembe,  hogy  szükséges  lehet  a  mű- velet  többszöri  elvégzésére  a  karter  teljes  kiürítéséhez. A gép újbóli használata előtt ellenőrizze, hogy az olaj- szint megfelelő-e.

A vágóegység karbantartása A  vágóegységen  bármilyen  beavatkozást  lehetőleg  a  szak- szerviz  végezze,  mely  rendelkezik  a  megfelelő  szerszámok- kal. Ezen a gépen a ii. oldal táblázatában megadott kóddal jelölt  vágóegységeket kell alkalmazni. Mivel a  gép  folyamatos  fejlesztés  tárgyát  képezi,  lehetőség  nyílik  hasonló  jellegű  és  tulajdonságú  biztonságos  és  töké- letes  működést biztosító  vágóegységre kicserélni a gyárilag  beszereltet. Szerelje vissza a vágóegységet (2) úgy, hogy a kódszámot a  talaj felé fordítja, az ábrán látható műveletsor szerint.   Húzza meg a középső rögzítő csavart (1) egy 35-40 Nm-re be- állított dinamometrikus kulcs segítségével.

A meghajtás beállítása A meghajtásos modellekben a szíj helyes feszességét az anya  (1) segítségével állíthatja be, amíg el nem éri a megadott ér- téket (6 mm).6 Bármilyen kétség, vagy probléma esetén lépjen kapcsolatba  a legközelebbi Szervizszolgálattal vagy a viszonteladójával.

Az akkumulátor feltöltése (ha van)

• Elektromos indítású modellek A lemerült akkumulátor újratöltéséhez csatlakoztassa azt az  akkumulátortöltőhöz (1) az akkumulátor karbantartási utasítá- sának útmutatásait követve. Ne  csatlakoztassa  az  akkumulátortöltőt  közvetlenül  a  motor  sorkapcsához.  A  motort  nem  lehet  beindítani  úgy,  hogy  az  akkumulátortöltőt  használja  betáplálásként,  mivel  ebben  az  esetben ez utóbbi károsodhat.  Ha hosszabb ideig nem szándékozik a fűnyírót használni, sza- kítsa meg az akkumulátornak a motor vezetékeihez való csat- lakozását, biztosítva azonban egy megfelelő töltési szintet.

• Nyomógombos elektromos indítású modellek Kövesse a motor használati utasításában tartalmazott  útmutatásokat.

FIGYELEM! A saját biztonsága érdekében szigorú- an tilos bármilyen, az alábbi listában szereplő, az Ön ál- tal vásárolt gép típusához tervezettektől eltérő tartozé- kot a gépre szerelni.

„Mulcsozó” készlet (ha nem része az alapfelszereltségnek) Felaprítja a lenyírt füvet, és a pázsitra teríti. A gyűjtőzsák alter- natívája (az erre előkészítettgépeken).

Mi a tennivaló, amikor... A probléma oka  Megoldás

1. A benzinmotoros fűnyírógép nem működik

A motorban nincs olaj vagy  benzin Ellenőrizze az olaj és a  benzin szintjét. A gyertya és a szűrő  állapota nem kielégítő Tisztítsa meg vagy cserélje  ki a szennyezett gyertyát  és szűrőt Az előző szezon vége óta  nem ürítette ki a benzint a  fűnyírógépből Az úszó elakadt; döntse  meg a fűnyírót a karburátor  felőli oldalra

2. A lenyírt füvet nem gyűjti be a gyűjtőzsák

A vágóegységet ütés érte Élezze meg a  vágóegységet vagy  cserélje ki. Ellenőrizze a lenyírt füvet  a gyűjtőzsákba irányító  bordák állapotát Az alváz belseje  szennyezett  Tisztítsa meg az alváz  belsejét, ez megkönnyíti a  fűnek a gyűjtőzsákba való  továbbítását

3. A fűnyírás nehézkes

A vágóegység nincs  megfelelő állapotban Élezze meg a  vágóegységet vagy  cserélje ki

4. A gép rendellenesen vibrál

EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész) 1. Alulírott Vállalat 2. Felelősségének teljes tudatában kijelenti, hogy az alábbi gép: Gyalogvezetésű fűnyírógép / fűnyírás a) Típus / Alaptípus b) Kereskedelmi típus c) Gyártási év d) Gyártási szám e) Motor: robbanómotor 3. Megfelel az alábbi irányelvek előírásainak: f) Tanúsító szerv g) CE vizsgálat típusa 4. Hivatkozás a harmonizált szabványokra i) Mért zajteljesítmény szint i) Garantált zajteljesítmény szint k) Vágási szélesség q) Műszaki Dosszié szerkesztésére felhatalmazott személy: r) Helye és ideje
