MANUAL DE UTILIZADOR AL3 46 SH ALPINA

IMPORTANTE: Leia atentamente as recomendações contidas no manual do motor antes de colocar o motor para funcionar pela primeira vez. ATENÇÃO! Verificar o nível do óleo antes de efetuar o arranque.

IMPORTANTE: Leia atentamente as recomendações contidas no manual do motor antes de colocar o motor para funcionar pela primeira vez. ATENÇÃO! Verificar o nível do óleo antes de efetuar o arranque.

[2]   Potência nominal * [3]   Velocidade máx. de funcionamento  motor * [4]   Peso da máquina * [5]   Amplitude de corte [6]   Nível de pressão acústica [7]   Incerteza de medição [8]   Nível de potência acústica medido [9]   Nível de potência acústica garantido [10]   Nível de vibrações [11]   Dimensões (comprimento/largura/altura) [12] Código dispositivo de corte [13] Acessórios [14] Kit “Mulching”

• Para o dado especíco, consultar a  etiqueta de identicação da máquina.

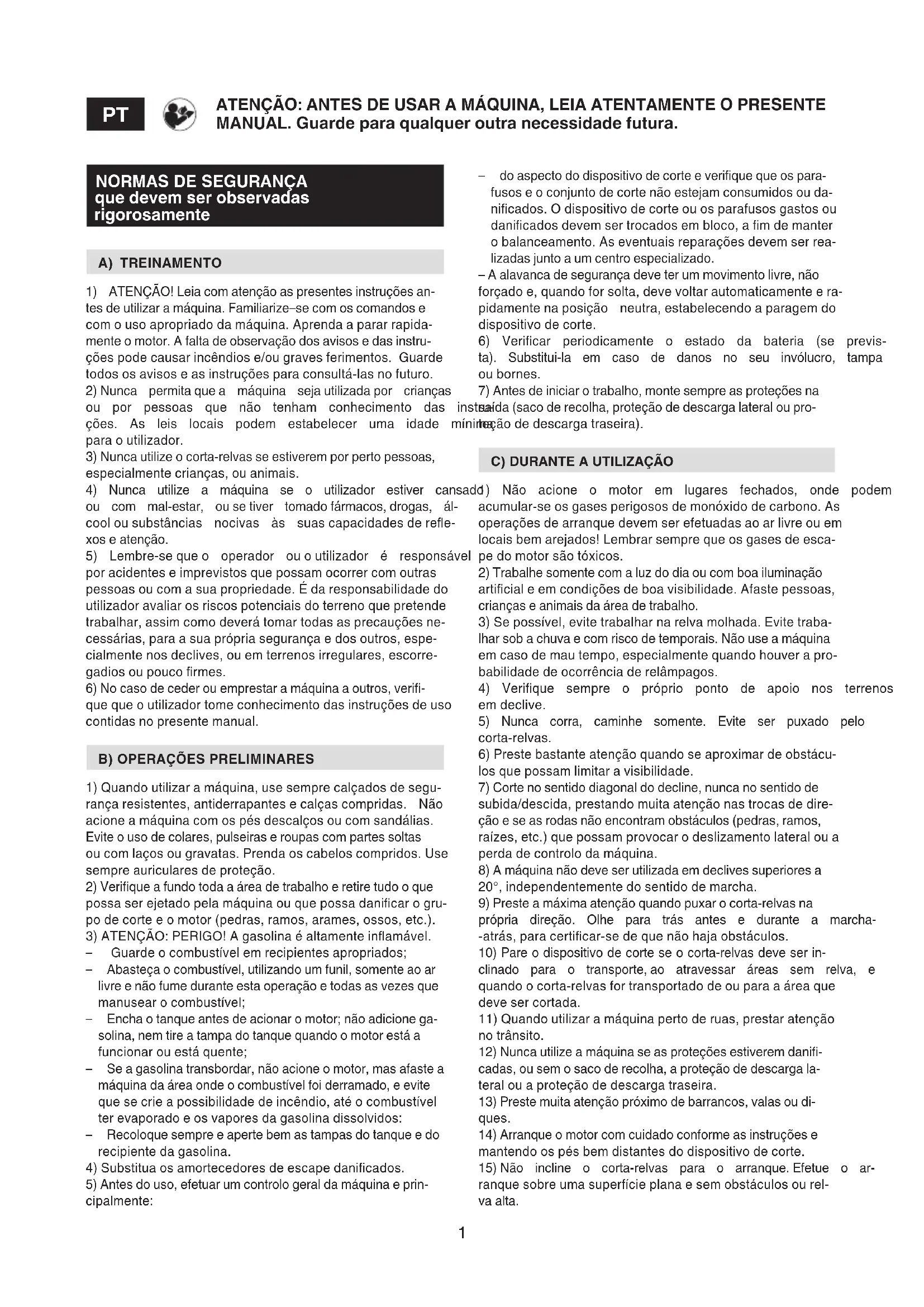

que devem ser observadas rigorosamente A) TREINAMENTO 1)  ATENÇÃO! Leia com atenção as presentes instruções an- tes de utilizar a máquina. Familiarize–se com os comandos e  com o uso apropriado da máquina. Aprenda a parar rapida- mente o motor. A falta de observação dos avisos e das instru- ções pode causar incêndios e/ou graves ferimentos.  Guarde  todos os avisos e as instruções para consultá-las no futuro.  2) Nunca  permita que a  máquina  seja utilizada por  crianças  ou  por  pessoas  que  não  tenham  conhecimento  das  instru- ções.  As  leis  locais  podem  estabelecer  uma  idade  mínima  para o utilizador. 3) Nunca utilize o corta-relvas se estiverem por perto pessoas,  especialmente crianças, ou animais.  4)  Nunca  utilize  a  máquina  se  o  utilizador  estiver  cansado  ou  com  mal-estar,  ou se tiver  tomado fármacos, drogas,  ál- cool ou substâncias  nocivas  às  suas capacidades de ree- xos e atenção. 5)  Lembre-se que o  operador  ou o utilizador  é  responsável  por acidentes e imprevistos que possam ocorrer com outras  pessoas ou com a sua propriedade. É da responsabilidade do  utilizador avaliar os riscos potenciais do terreno que pretende  trabalhar, assim como deverá tomar todas as precauções ne- cessárias, para a sua própria segurança e dos outros, espe- cialmente nos declives, ou em terrenos irregulares, escorre- gadios ou pouco rmes. 6) No caso de ceder ou emprestar a máquina a outros, veri- que que o utilizador tome conhecimento das instruções de uso  contidas no presente manual. 

ATENÇÃO: ANTES DE USAR A MÁQUINA, LEIA ATENTAMENTE O PRESENTE MANUAL. Guarde para qualquer outra necessidade futura. –   do aspecto do dispositivo de corte e verique que os para- fusos e o conjunto de corte não estejam consumidos ou da- nicados. O dispositivo de corte ou os parafusos gastos ou  danicados devem ser trocados em bloco, a m de manter  o balanceamento. As eventuais reparações devem ser rea- lizadas junto a um centro especializado. – A alavanca de segurança deve ter um movimento livre, não  forçado e, quando for solta, deve voltar automaticamente e ra- pidamente na posição  neutra, estabelecendo a paragem do  dispositivo de corte. 6)  Vericar  periodicamente  o  estado  da  bateria  (se  previs- ta).  Substitui-la  em  caso  de  danos  no  seu  invólucro,  tampa  ou bornes. 7) Antes de iniciar o trabalho, monte sempre as proteções na  saída (saco de recolha, proteção de descarga lateral ou pro- teção de descarga traseira).

C) DURANTE A UTILIZAÇÃO

1)  Não  acione  o  motor  em  lugares  fechados,  onde  podem  acumular-se os gases perigosos de monóxido de carbono. As  operações de arranque devem ser efetuadas ao ar livre ou em  locais bem arejados! Lembrar sempre que os gases de esca- pe do motor são tóxicos.  2) Trabalhe somente com a luz do dia ou com boa iluminação  articial e em condições de boa visibilidade. Afaste pessoas,  crianças e animais da área de trabalho. 3) Se possível, evite trabalhar na relva molhada. Evite traba- lhar sob a chuva e com risco de temporais. Não use a máquina  em caso de mau tempo, especialmente quando houver a pro- babilidade de ocorrência de relâmpagos. 4)  Verique  sempre  o  próprio  ponto  de  apoio  nos  terrenos  em declive. 5)  Nunca  corra,  caminhe  somente.  Evite  ser  puxado  pelo  corta-relvas. 6) Preste bastante atenção quando se aproximar de obstácu- los que possam limitar a visibilidade.  7) Corte no sentido diagonal do decline, nunca no sentido de  subida/descida, prestando muita atenção nas trocas de dire- ção e se as rodas não encontram obstáculos (pedras, ramos,  raízes, etc.) que possam provocar o deslizamento lateral ou a  perda de controlo da máquina. 8) A máquina não deve ser utilizada em declives superiores a  20°, independentemente do sentido de marcha.   9) Preste a máxima atenção quando puxar o corta-relvas na  própria  direção.  Olhe  para  trás  antes  e  durante  a  marcha- -atrás, para certicar-se de que não haja obstáculos.

10) Pare o dispositivo de corte se o corta-relvas deve ser in-

clinado  para  o  transporte, ao  atravessar  áreas  sem  relva,  e  quando o corta-relvas for transportado de ou para a área que  deve ser cortada. 11) Quando utilizar a máquina perto de ruas, prestar atenção  no trânsito. 12) Nunca utilize a máquina se as proteções estiverem dani- cadas, ou sem o saco de recolha, a proteção de descarga la- teral ou a proteção de descarga traseira. 13) Preste muita atenção próximo de barrancos, valas ou di- ques.  14) Arranque o motor com cuidado conforme as instruções e  mantendo os pés bem distantes do dispositivo de corte. 15) Não  incline  o  corta-relvas  para  o  arranque. Efetue  o  ar- ranque sobre uma superfície plana e sem obstáculos ou rel- va alta.2 16) Não aproxime mãos e pés ao lado ou embaixo das partes  rotativas. Fique sempre longe da abertura de escape. 17) Não erga ou transporte o corta-relvas quando o motor es- tá a funcionar. 18) Não adultere ou desative os sistemas de segurança. 19) Não altere as regulações do motor nem deixe que o motor  atinja um regime excessivo de rotações. 20)  Não  toque  nos componentes  do motor  que se aquecem  durante o uso. Risco de queimaduras. 21) Nos  modelos  com  tração,  desengate  o engate da  trans- missão às rodas, antes de acionar o motor. 22)  Utilize somente os acessórios  aprovados pelo fabrican- te da máquina. 23) Não utilize a máquina se os acessórios/ferramentas não  tiverem sido instalados nos pontos previstos.  24) Desengate o dispositivo de corte, pare o motor e desligue  o cabo da vela (certicando-se de que todas as partes em mo- vimento esteja completamente paradas): –   Durante o transporte da máquina; –   Todas as vezes que se deixa a máquina sem vigilância. Nos  modelos com arranque elétrico, tire também a chave; –   Antes de eliminar as causas de bloqueio ou desobstruir o  canal de descarga; –   Antes de controlar, limpar ou trabalhar na máquina; –   Depois de  ter batido contra  um  corpo estranho. Verique  eventuais danos na máquina e efetue as reparações neces- sárias antes de usá-la novamente.  25) Desengate o dispositivo de corte e pare o motor: –   Antes de abastecer com combustível; –   Todas as vezes que for tirado ou recolocado o saco de re- colha; –   Todas as vezes que for tirado ou remontado o deector de  descarga lateral; –   Antes de regular a altura de corte, se esta operação não pu- der ser efetuada a partir da posição do operador. 26) Durante o trabalho, mantenha sempre a distância de se- gurança do  dispositivo de  corte  rotativo,  dada pelo  compri- mento do guiador. 27) Reduza a velocidade antes de parar o motor. Feche a ali- mentação do combustível no m do trabalho, seguindo as ins- truções fornecidas no manual.

28) ATENÇÃO – No caso de rupturas ou acidentes durante o

trabalho, pare imediatamente o motor e afaste a máquina de  forma a não provocar outros danos; no caso de acidentes com  lesões pessoais ou a terceiros, ative imediatamente os proce- dimentos de primeiros socorros mais adequados à situação  existente e procure um Atendimento Médico para o tratamento  necessário. Remova cuidadosamente eventuais detritos que  possam causar danos ou lesões a pessoas ou animais se per- manecerem inobservados. 29) ATENÇÃO – O nível de ruído e de vibrações indicado nas  presentes instruções, são valores máximos de utilização da  máquina.  O  uso  de  um  elemento  de  corte  não  balanceado,  a  velocidade  excessiva  de  movimento,  a  falta  de  manuten- ção inuenciam de modo signicativo as emissões sonoras  e nas  vibrações.  Por  conseguinte é  preciso adotar  medidas  preventivas capazes de  eliminar possíveis danos devidos a  um ruído elevado e aos esforços por vibrações; efetue a ma- nutenção da máquina, use auriculares antirruído, faça pausas  durante o trabalho.

D) MANUTENÇÃO E ARMAZENAGEM

1) ATENÇÃO! – Desligue o cabo da vela e leia as relativas ins-

truções antes de iniciar qualquer operação de limpeza ou ma- nutenção. Use vestuários adequados e luvas de trabalho em  todas as situações de risco para as mãos. 2) ATENÇÃO!  – Nunca  utilize  a  máquina  com  peças  gastas  ou danicadas. As peças gastas ou deterioradas devem ser  substituídas  e  nunca  deverão  ser  reparadas.  Use  somente  peças  sobressalentes  originais:  o  uso  de  peças  sobressa- lentes não  originais  e/ou montadas  de  forma incorreta com- promete a segurança da máquina, pode causar acidentes ou  lesões pessoais e exime o Fabricante de qualquer obrigação  ou responsabilidade. 3)  Todas  as  operações  de  regulação  e  manutenção  não  descritas neste manual devem ser executadas junto ao seu  Revendedor ou um Centro especializado, que possui os co- nhecimentos e os equipamentos necessários para que o tra- balho seja executado corretamente, mantendo o grau de se- gurança original da máquina. Operações executadas junto a  estruturas não adequadas ou  por pessoas  não qualicadas  implicam  na  anulação  de  qualquer  forma  de  garantia  e  de  qualquer obrigação ou responsabilidade do Fabricante. 4) Após cada uso, desligue o cabo da vela e verique even- tuais danos. 5) Mantenha bem apertados os parafusos e as porcas, para  ter certeza que a máquina esteja sempre em condições segu- ras de funcionamento. Uma manutenção regular é indispen- sável para a segurança e para manter o nível do rendimento. 6) Verique regularmente se os parafusos do dispositivo de  corte estão bem apertados. 7) Use luvas de trabalho para manusear o dispositivo de corte,  para desmontá-lo ou remontá-lo. 8) Preste atenção no balanceamento do dispositivo de corte  quando for aado. Todas as operações relativas ao dispositi- vo de corte (desmontagem, aação, balanceamento, remon- tagem  e/ou  substituição)  são  trabalhos  difíceis  que  exigem  uma competência especíca para além do uso de ferramen- tas apropriadas; por razões de segurança, é preciso, portanto,  que sejam sempre realizadas por um serviço especializado. 9)  Durante  as  operações  de  regulação  da  máquina,  preste  atenção para evitar que os dedos quem presos entre o dis- positivo de corte em movimento e as partes xas da máquina. 10) Não toque no dispositivo de corte enquanto não for des- ligado o cabo da vela e enquanto o dispositivo de corte  não  estiver completamente parado.  Durante  as  intervenções  no  dispositivo de corte, prestar atenção pois o dispositivo de cor- te pode se movimentar, mesmo quando o cabo da vela esti- ver desligado. 11)  Verique  com  frequência  a  proteção  de  descarga  late- ral, ou a proteção de descarga traseira e o saco de recolha.  Substitua-os se estiverem danicados.   12) Substitua os adesivos que trazem as instruções e mensa- gens de advertências, se estiverem danicados. 13) Guarde a máquina num local inacessível às crianças. 14) Não guarde a máquina com gasolina no tanque dentro de  um ambiente onde os vapores da gasolina possam alcançar  uma chama, uma faísca ou uma forte fonte de calor. 15) Deixe o  motor arrefecer antes  de  colocar  a máquina  em  qualquer ambiente. 16) Para evitar perigo de incêndio, mantenha o motor, a pane- la de escape e o compartimento da bateria, bem como o local  do depósito de gasolina, livres de resíduos de relva, folhas ou  graxa excessiva. Esvazie o saco de recolha e não deixe os re- cipientes com a relva cortada dentro de um local.  17) Para reduzir o perigo de incêndio, verique regularmente  se não há vazamento de óleo e/ou de combustível.  18) Se for preciso esvaziar o tanque, efetue esta operação ao  ar livre e com o motor frio.

E) TRANSPORTE E MOVIMENTAÇÃO

1)  Todas  as  vezes  que  for  necessário  movimentar,  elevar,3 transportar ou inclinar a máquina, é preciso: – Usar luvas de trabalho resistentes; –   Segurar  a  máquina  nos  pontos  que  oferecem  uma  pega- da  segura,  levando  em  consideração  o  peso  e  a  sua  dis- tribuição. –   Usar um número de pessoas adequado ao peso da máqui- na  e às  características  do meio de transporte  ou  do lugar  no qual deve ser colocada ou do qual deve ser removida.  –   Vericar que a movimentação da máquina não provoque va- zamentos de gasolina ou cause danos ou lesões. 2) Durante o transporte, xe adequadamente a máquina por  meio de cabos ou correntes.

G) PROTEÇÃO DO MEIO AMBIENTE

1) A proteção do  ambiente  deve ser um aspecto relevante e  prioritário no uso da máquina, para o benefício da convivência  civil e do ambiente no qual vivemos. Evite ser um elemento de  incómodo para com a vizinhança. 2) Siga rigorosamente as normas locais para a eliminação de  embalagens, óleos, gasolina,  ltros,  partes deterioradas ou  qualquer elemento com forte impacto ambiental; estes resí- duos não devem ser jogados no lixo, mas devem ser separa- dos e entregues nos centros de coleta apropriados, que provi- denciarão a reciclagem dos materiais. 3) Siga rigorosamente as normas locais para a eliminação dos  materiais residuais depois do corte. 4) No momento da desativação, não abandone a máquina no  meio ambiente, mas contate um centro de recolha, em confor- midade com as normas locais vigentes.

DESCRIÇÃO DA MÁQUINA

E CAMPO DE UTILIZAÇÃO

Esta máquina é um equipamento para jardinagem e, mais pre- cisamente, um corta-relvas com operador apeado. A  máquina  é  composta  essencialmente  por  um  motor,  que  aciona um dispositivo de corte protegido por um cárter, equi- pado com rodas e um guiador.  O operador é capaz de conduzir a máquina e acionar os co- mandos principais posicionando-se sempre atrás do guiador  e, portanto, à distância de segurança do dispositivo de corte  rotativo. Se o operador afasta-se da máquina, provoca a para- gem do motor e do dispositivo de corte após alguns segundos. Uso previsto Esta máquina foi projetada e fabricada para cortar (e recolher)  a relva nos jardins e áreas com relva, com extensão relacio- nada à capacidade de corte, efetuado com a presença de um  operador apeado. A presença de acessórios ou de dispositivos especícos pode  evitar a recolha da relva cortada ou produzir um efeito “mul- ching” com deposição da relva cortada sobre o terreno. Tipologia de utilizador Esta máquina é destinada para ser usada pelos consumido- res, isto é, por operadores não prossionais. Esta máquina é  destinada para ser usada como um “hobby”. Uso impróprio Qualquer  outro  uso,  não  conforme  àqueles  acima  citados,  pode ser perigoso e causar danos a pessoas e/ou coisas. Incluem-se  no  uso  impróprio  (como  por  exemplo,  mas  não  somente): –   transportar pessoas, crianças ou animais na máquina; –   fazer-se transportar pela máquina; –   usar a máquina para rebocar ou empurrar cargas; –   usar a máquina para a recolha de folhas ou detritos; –   usar a máquina para aparar as sebes ou para cortar a vege- tação que não é do tipo relvado; –   utilizar a máquina por mais de uma pessoa; –   acionar o dispositivo de corte no segmentos sem relva.

ETIQUETA DE IDENTIFICAÇÃO

E COMPONENTES DA MÁQUINA

(ver figuras na pág. ii) 1.  Nível de potência acústica 2.  Marca de conformidade CE

8.   Potência nominal e velocidade máxima de funcionamento  do motor 9.  Peso em kg

14. Proteção de descarga traseira

19. Alavanca de engate da tração

Imediatamente depois da compra da máquina, copie os nú- meros de identicação (3 - 4 - 5) nos espaços apropriados, na  última página do manual. O exemplo da declaração de conformidade está na penúltima  página do manual.

DESCRIÇÃO DOS SÍMBOLOS CONTIDOS

24.   Paragem do Motor

27.   Arranque do motor 36.   Sinalizador conteúdo saco de recolha: levantado (a) =  vazio / abaixado (b) = cheio DISPOSIÇÕES DE SEGURANÇA - O seu corta-relvas deve ser utilizado com prudência. Para tal m, na máquina foram  colocados alguns pictogramas destinados a lembrar as prin- cipais  precauções de uso. A  seguir será  explicado  o signi- cado dos símbolos. Recomendamos também a leitura aten-4 ta das normas de segurança contidas no capítulo especíco  deste manual. Substitua as etiquetas danicadas ou ilegíveis. 41.   Atenção: Leia o manual de instruções antes de utilizar a  máquina. 42.   Risco de ejeção. Durante o uso mantenha as pessoas fo- ra da área de trabalho. 43.   Risco de cortes. Dispositivo de corte em movimento. Não  introduza mãos ou pés dentro do alojamento do dispositi- vo de corte. Desconecte o capuz da vela e leia as instru- ções antes de efetuar qualquer operação de manutenção  ou reparação. 44.   Somente para corta-relvas com motor elétrico. 45.   Somente para corta-relvas com motor elétrico. 46.   Risco de cortes. Dispositivo de corte. Não introduza mãos  ou pés dentro do alojamento do dispositivo de corte. 

Para o motor e a bateria (se prevista), leia os respectivos manuais de instruções. NOTA - A correspondência entre as referências conti- das no texto e as respectivas figuras (situadas nas pág. iii e seguintes) é dada pelo número que antecede cada parágrafo.

1. FINALIZAÇÃO DA MONTAGEM

NOTA A máquina pode ser fornecida com alguns compo- nentes já montados. ATENÇÃO! A desembalagem e a finalização da montagem devem ser efetuadas sobre uma superfície plana e sólida, com espaço suficiente para a movimen- tação da máquina e das embalagens, sempre com a uti- lização das ferramentas apropriadas. A eliminação das embalagens deve ocorrer segundo as disposições locais vigentes. Finalize  a  montagem  da  máquina  seguindo  as  indicações  fornecidas no manual de instruções que acompanham cada  componente a montar.

• Modelos com arranque elétrico com chave Conecte  o  cabo  da  bateria  no  conector  da  ação  geral  do  corta-relvas.

• Modelos com arranque elétrico com botão Siga as instruções contidas no Manual de Instruções do mo- tor.

2. DESCRIÇÃO DOS COMANDOS

NOTA O significado dos símbolos indicados nos coman- dos foi explicado nas páginas anteriores.

Alavanca de engate da tração (se presente) Nos modelos com tração, o avanço do corta-relvas é efetuado  com a alavanca (1) empurrada contra o guiador. O corta-relvas para de avançar quando a alavanca é solta.  O arranque do motor deve ocorrer sempre com a tração de- sinserida.

Regulação da altura de corte A regulação  da altura  de corte  é  realizada mediante as  res- pectivas alavancas (1). As quatro rodas deverão ser reguladas com a mesma altura.  EXECUTE A OPERAÇÃO COM O DISPOSITIVO DE CORTE PARADO.

NOTA Esta máquina permite efetuar o corte do relvado em várias modalidades; antes de iniciar o trabalho é oportu- no predispor a máquina com base ao modo em que se dese- ja executar o corte da relva. EXECUTE A OPERAÇÃO COM O MOTOR DESLIGADO. 3.1a Predisposição para o corte e a recolha da relva no saco de recolha: – Erga a proteção de descarga traseira (1) e engate correta- mente o saco de recolha (2) como indicado na gura. 3.1b Predisposição para o corte e a descarga traseira da relva: –   Remova  o saco  de  recolha  e verique  que  a proteção  de  descarga traseira (1) que abaixada de maneira estável. –   Nos modelos com possibilidade de descarga lateral: veri- que que a proteção de descarga lateral (4) esteja abaixada. 3.1c Predisposição para cortar e picar a relva (função “mulching” - se prevista): –   Nos modelos com possibilidade de descarga: verique que  a proteção de descarga lateral (4) esteja abaixada. –   Erga a proteção de descarga posterior (1) e introduza a tam- pa deectora (5) na abertura de descarga mantendo-a ligei- ramente inclinada para a direita. Em seguida, xe-a introdu- zindo os dois pernos (6) nos furos previstos até provocar o  encaixe do dente de engate (7). Para remover a tampa do deector (5), levante a proteção de  descarga traseira (1) e carregue no centro para desengatar o dente (7). 3.1d Predisposição para o corte e a descarga lateral da relva (se previsto) –   Erga a proteção de descarga posterior (1) e introduza a tam- pa deectora (5) na abertura de descarga mantendo-a ligei- ramente inclinada para a direita. Em seguida, xe-a introdu- zindo os dois pernos (6) nos furos previstos até provocar o  encaixe do dente de engate (7). –   Introduza o deector  de descarga  lateral  (8)  como  indica- do na gura. –   Feche a proteção de descarga lateral (4) para que o deec- tor de descarga lateral (8) que bloqueado. Para remover a tampa do deector (5), levante a proteção de  descarga traseira (1) e carregue no centro para desengatar o dente (7).5

Arranque do motor Para o arranque, siga as indicações do manual do motor.

• Modelo com arranque manual Puxe a alavanca do travão do dispositivo de corte (1) contra o guiador e puxe bem rme o manípulo do cabo de arranque (2). 

• Modelos com arranque elétrico com chave Puxe a alavanca do travão do dispositivo de corte (1) contra o guiador e vire a chave de contato (3).

Corte da relva O aspecto do relvado será melhor se os cortes forem efetua- dos sempre na mesma altura e alternadamente nas duas di- reções. Quando o saco de recolha car muito cheio, a recolha da relva  não é mais eciente e muda o ruído do corta-relvas. Para remover e esvaziar o saco de recolha:  –   pare o motor e espere a parada do dispositivo de corte; –   erga a proteção de descarga traseira, segure a alça e remo- va o saco de recolha, mantendo-o na posição ereta.

• No caso de “mulching” ou descarga traseira da relva: evite sempre remover uma grande quantidade de relva. Não  remova mais do que um terço da altura total da relva numa  só passada!  Adapte a velocidade de avanço com as con- dições do relvado e com a quantidade de relva removida.

• No caso de descarga lateral (se previsto): é recomendá- vel efetuar um percurso que evite descarregar a relva corta- da pelo lado do relvado ainda por cortar.

• No caso de saco de recolha com dispositivo sinaliza- dor do conteúdo (se previsto): durante o trabalho, com o  dispositivo de corte em movimento, o indicador permanece  levantado enquanto couber a relva cortada no saco de re- colha; quando abaixa, signica que o saco está cheio e é  preciso esvaziá-lo. Conselhos para o cuidado do relvado Cada tipo  de  relva apresenta características diversas e po- de, portanto, exigir modalidades diferentes para o cuidado do  relvado; leia sempre as indicações contidas nas embalagens  das sementes com relação à altura de corte, relacionadas às  condições de crescimento da região onde se encontra. É preciso levar em consideração que a  maior  parte da relva  é composta por uma haste e por uma  ou mais folhas. Se as  folhas são cortadas totalmente, a relva danica-se e o cresci- mento será mais difícil. Em linha geral, podem valer as seguintes indicações: –   um corte muito baixo provoca puxões e desbastes no tapete  de relva, com um aspecto “de manchas”; –   no verão, o corte deve ser mais alto para evitar a secagem  do terreno; –   não corte a relva quando estiver molhada; isso pode reduzir  a eciência do dispositivo de corte para a relva que ca pre- sa e provocar puxões no tapete de relva; –   no caso de relva muito alta, é importante efetuar o primeiro  corte na altura máxima permitida pela máquina, seguido de  um segundo corte após dois ou três dias.

Fim do trabalho No m do trabalho, solte a alavanca (1) do travão e desprenda  o capuz da vela (2).

• Modelos com arranque elétrico com chave Tire a chave de contato (3).

• Modelos com arranque elétrico com botão Pressione a lingueta (5) e remova a chave de consenso (4). ESPERE A PARAGEM DO DISPOSITIVO DE CORTE antes de efetuar qualquer tipo de intervenção.

4. MANUTENÇÃO ORDINÁRIA

Guarde o corta-relvas em lugar seco. IMPORTANTE A manutenção regular e minuciosa é indis- pensável para manter ao longo do tempo os níveis de segu- rança e os desempenhos originais da máquina. Todas as operações de regulação ou manutenção devem ser  efetuadas com o motor parado, com o cabo da vela desligado. 1)   Use luvas de trabalho resistentes antes de qualquer ope- ração de limpeza, manutenção ou regulação da máquina. 2)   Lave a máquina cuidadosamente com água depois de ca- da corte; remova os detritos de  relva e lama  acumulados  dentro do chassis para evitar que, ao secar, possam di- cultar o arranque sucessivo. 3)   A pintura da parte interna do chassis, com o tempo, pode  sair devido à ação abrasiva da relva cortada; nesse caso,  intervir imediatamente retocando a pintura com uma tinta  antiferrugem, para prevenir  a  formação  de  ferrugem  que  pode provocar a corrosão do metal. 4)   Se for necessário ter acesso à parte inferior, incline a má- quina  exclusivamente  pelo  lado  indicado  no  manual  do  motor, seguindo as relativas instruções. Nos modelos que  preveem a descarga lateral, é preciso remover o deector  de descarga (se montado - ver 3.1.d). 5)   Evite deitar gasolina nas partes de plástico do motor ou da  máquina para evitar de estragá-las e limpar imediatamente  todos os vestígios de gasolina que porventura tenha caído.  A garantia não cobre os danos nas partes de plástico cau- sados pela gasolina. 6)   Para  garantir  o  bom  funcionamento  e  a  dura- ção  da  máquina,  é  importante  substituir  periodi- camente  o  óleo  do  motor,  de  acordo  com  a  frequên- cia  indicada  no  Manual  de  Instruções  do  motor. A descarga  do óleo pode  ser  efetuada  em um  centro es- pecializado ou aspirando-o através da boca de abasteci- mento utilizando  uma seringa, levando em consideração  que pode ser necessário repetir a operação por algumas  vezes, para garantir  o  esvaziamento completo do  cárter. Lembre-se de restabelecer o nível de óleo antes de usar a máquina novamente.

Manutenção do dispositivo de corte Cada intervenção no dispositivo de corte deve ser feita junto a um Centro especializado, que dispõe das ferramentas mais  apropriadas. Nesta máquina, está previsto o uso de um dispositivo de corte  com o código indicado na tabela da página ii. Devido à evolução do produto, o dispositivo de corte citado  acima poderá ser substituído, no decorrer dos anos, por outro  com características semelhantes de intercambialidade e se- gurança de funcionamento.  Remonte o dispositivo de corte (2) com o código virado para o  terreno, seguindo a sequência indicada na gura.6 No caso de qualquer dúvida ou problemas, entre em conta- to com o Serviço de Assistência mais próximo ou com o seu  Revendedor. Apertar o parafuso central (1) com uma chave dinamométrica,  calibrada a 35-40 Nm.

Regulação da tração Nos  modelos  com  tração,  a  tensão  correta  da  correia  deve  ser efetuada  por meio da porca (1), até obter a medida indi- cada (6 mm). 

• Modelos com arranque elétrico com chave Para recarregar uma bateria descarregada, ligue-a no carre- gador de baterias (1) segundo as instruções do manual de ma- nutenção da bateria. Não  ligue  o  carregador  de  bateria  diretamente  no  borne  do  motor.  Não  é  possível  dar  o  arranque  no  motor  utilizando  o  carregador de bateria como fonte de alimentação, pois o mes- mo poderá estragar.  Se for prevista a não utilização do corta-relvas durante um lon- go período, desligue a bateria da cablagem do motor, garan- tindo de qualquer maneira um bom nível de carga.

• Modelos com arranque elétrico com botão Siga as instruções contidas no Manual de Instruções do  motor.

ATENÇÃO! Para a sua segurança é taxativamen- te proibido montar qualquer outro acessório para além daqueles incluídos na lista a seguir, projetados expres- samente para o modelo e o tipo de sua máquina.

Kit “Mulching” (se não for fornecido com a má- quina) Tritura a relva cortada e deixa-a car no relvado, como alterna- tiva à recolha no saco (para máquinas predispostas).

O que fazer se ... Causa do problema Ação corretiva

1. O corta-relvas não funciona

Falta óleo ou gasolina no motor Verifique os níveis do óleo  e da gasolina A vela e o filtro não estão em bom estado Limpe a vela e o filtro que  podem estar sujos ou  substitua-os Não foi removida a  gasolina do corta-relvas no fim da estação passada A boia pode estar bloqueada; incline o  corta-relvas pelo lado do combustível

2. A relva cortada não é mais recolhida no saco de

recolha O dispositivo de corte foi colidido Afie o dispositivo de corte ou substitua-o Verifique as aletas que  orientam a relva para o  saco de recolha O interior do chassis está  sujo Limpe o interior do  chassis para facilitar a saída da relva para o saco  de recolha

3. O corte da relva é difícil

O dispositivo de corte não está em bom estado Afie o dispositivo de corte ou substitua-o

4. A máquina começa a vibrar de modo anormal

Alguma partes está  danificada ou há partes  soltas Pare a máquina e desligue  o cabo da vela Verifique eventuais danos Verifique se há partes  soltas e aperte-as Efetuar as verificações,  substituições ou  reparações junto a um  Centro Especializado1

Declaração CE de Conformidade (Diretiva de Máquinas 2006/42/CE, Anexo II, parte A) 1. A Empresa 2. Declara sob a própria responsabilidade que a máquina: Corta-relvas para operador apeado / corte da relva a) Tipo / Modelo Base b) Modelo comercial c) Ano de fabricação d) Matrícula e) Motor: motor a explosão 3. É conforme às especificações das diretivas: f) Órgão certificador g) Exame CE do Tipo 4. Referência às Normas harmonizadas i) Nível medido de potência sonora j) Nível garantido de potência sonora k) Amplitude de corte q) Pessoa autorizada a elaborar o Caderno Técnico r) Local e Data
