MANUAL DE UTILIZARE AL3 46 SH ALPINA

ROMÂN - Traducerea manualului fabricantului ...... RO

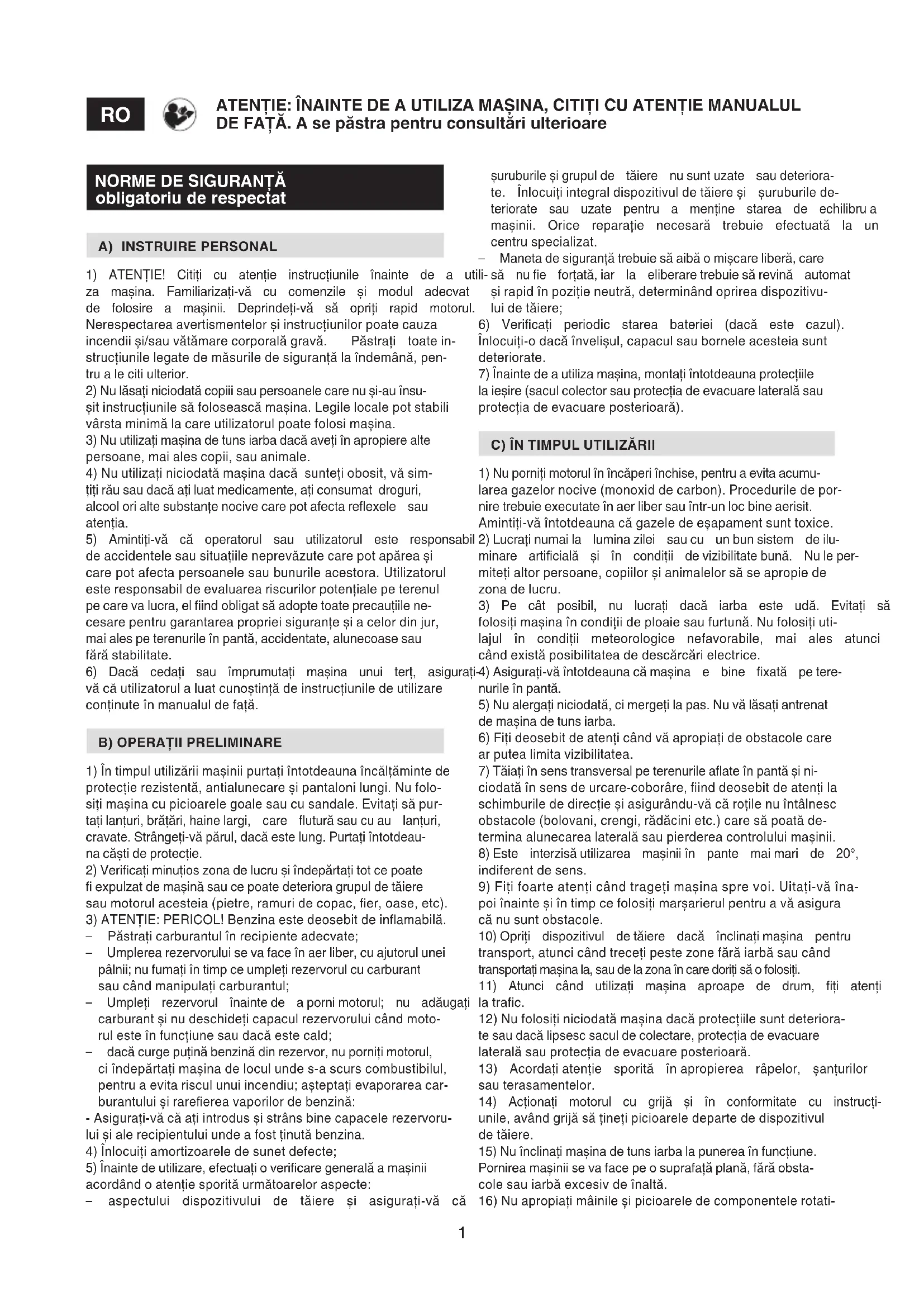

1) ATENTIE! Citiți cu atenție instrucțiunile înainte de a ut za mașina. Familiarizați-vă cu comenzile și modul adecvat de folosire a mașinii. Deprindeți-vă să opriți rapid motorul.
Nerespectarea avertismentelor și instrucțiunilor poate cauza incendii și/sau vătămare corporală gravă. Păstrați toate instrucțiunile legate de măsurile de siguranță la îndemână, pentru a le citi ulterior.
2) Nu lăsați niciodată copiii sau persoanele care nu și-au însu- șit instrucțiunile să folosească mașina. Legile locale pot stabili vârsta minimă la care utilizatorul poate folosi mașina.
3) Nu utilizați maçina de tuns iarba dacă aveți în apropiere alte persoane, mai ales copii, sau animale.
4) Nu utilizați niciodată mașina dacă sunteți obosit, vă simițiți rău sau dacă ați luat medicamente, ați consumat droguri, alcool ori alte substanțe nocive care pot afecta reflexele sau atenția.
5) Amintiți-vă că operatorul sau utilizatorul este responsabil de accidentele sau situațiile neprevăzute care pot apărea și care pot afecta persoanele sau bunurile acestora. Utilizatorul este responsabil de evaluarea riscurilor potențiale pe terenul pe care va lucra, el fiind obligat să adopte toate precauțiile necesare pentru garantarea propriei siguranțe și a celor din jur, mai ales pe terenurile în pantă, accidentate, alunecoase sau fără stabilitate.
6) Dacă cedați sau împrumutați mașina unui terț, asigurați vă că utilizatorul a luat cunoștință de instrucțiunile de utilizare conținute în manualul de față.

B) OPERAȚII PRELIMINARE

1) În timpul utilizării mașinii purtați întotdeauna încălțăminte de protecție rezistentă, antialunecare și pantaloni lungi. Nu folo- siți mașina cu picioarele goale sau cu sandale. Evitați să pur- tați lanțuri, brățări, haine largi, care flutură sau cu au lanțuri, cravate. Strângeti-vă părul, dacă este lung. Purtați întotdeau- na căști de protecție.
2) Verificați minuțios zona de lucru și îndepărtați tot ce poate fi expulzat de mașină sau ce poate deteriora grupul de tăiere sau motorul acesteia (pietre, ramuri de copac, fier, oase, etc).
3) ATENTIE: PERICOL! Benzina este deosebit de inflamabilă.

- Păstrați carburantul în recipiente adecvate;

• Umplerea rezervorului se va face în aer liber, cu ajutorul unei pâlnii; nu fumați în timp ce umpleți rezervorul cu carburant sau când manipulați carburantul;
• Umpleți rezervorul înainte de a porni motorul; nu adăugați carburant și nu deschideți capacul rezervorului când motorul este în funcțiune sau dacă este cald;
• dacă curge puțină benzină din rezervor, nu porniți motorul, ci îndepărtați mașina de locul unde s-a scurs combustibilul, pentru a evita riscul unui incendiu; așteptați evaporarea carburantului și rarefierea vaporilor de benzină:
• Asigurați-vă că ați introdus și strâns bine capacele rezervorului și ale recipientului unde a fost ținută benzina.
  4) Înlocuiti amortizoarele de sunet defecte;
  5) Înainte de utilizare, efectuați o verificare generală a mașinii acordând o atenție sporită următoarelor aspecte:
• aspectului dispozitivului de tăiere și asigurați-vă că

şuruburile și grupul de tăiere nu sunt uzate sau deteriorate. Înlocuiți integral dispozitivul de tăiere și şuruburile deteriorate sau uzate pentru a menține starea de echilibru a mașinii. Orice reparație necesară trebuie efectuată la un centru specializat.

- Maneta de siguranță trebuie să aibă o mișcare liberă, care ili- să nu fie forțată, iar la eliberare trebuie să revină automat și rapid în poziție neutră, determinând oprirea dispozitivului de tăiere;

6) Verificați periodic starea bateriei (dacă este cazul). Înlocuți-o dacă învelișul, capacul sau bornele acesteia sunt deteriorate.
7) Înainte de a utiliza mașina, montați întotdeauna protecțiile la ieșire (sacul colector sau protecția de evacuare laterală sau protecția de evacuare posterioară).

C) ÎN TIMPUL UTILIZĂRII

1) Nu porniți motorul în încăperi închise, pentru a evita acumularea gazelor nocive (monoxid de carbon). Procedurile de pornire trebuie executate în aer liber sau într-un loc bine aerisit. Amintiți-vă întotdeauna că gazele de eșapament sunt toxice.
2) Lucrați numai la lumina zilei sau cu un bun sistem de iluminare artificială și în condiții de vizibilitate bună. Nu le permiteți altor persoane, copiilor și animalelor să se apropie de zona de lucru.
3) Pe cât posibil, nu lucrați dacă iarba este udă. Evitați să folosiți mașina în condiții de ploaie sau furtună. Nu folosiți utilajul în condiții meteorologice nefavorabile, mai ales atunci când există posibilitatea de descărcări electrice.

i-4) Asigurați-vă întotdeauna că mașina e bine fixată pe terenurile în pantă.

5) Nu alergați niciodată, ci mergeți la pas. Nu vă lăsați antrenat de mașina de tuns iarba.
6) Fiți deosebit de atenți când vă apropiati de obstacole care ar putea limita vizibilitatea.
7) Tăiați în sens transversal pe terenurile aflate în pantă și niciodată în sens de urcare-coborâre, fiind deosebit de atenți la schimburile de direcție și asigurându-vă că roțile nu întâlnesc obstacole (bolovani, crengi, rădăcini etc.) care să poată determina alunecarea laterală sau pierderea controlului mașinii.
8) Este interzisă utilizarea maşinii în pante mai mari de 20°, indiferent de sens.
9) Fiți foarte atenți când trageți mașina spre voi. Uitați-vă înapoi înainte și în timp ce folosiți marșarierul pentru a vă asigura că nu sunt obstacole.
10) Opriți dispozitivul de tăiere dacă înclinați mașina pentru transport, atunci când treceți peste zone fără iarbă sau când transportați mașina la, sau de la zona în care doriți să o folosiți.

11) Atunci când utilizați mașina aproape de drum, fiți atenți la trafic.
12) Nu folositi niciodată mașina dacă protectiile sunt deteriorate sau dacă lipsesc sacul de colectare, protecția de evacuare laterală sau protecția de evacuare posterioară.
13) Acordati atenție sporită în apropierea râpelor, şanțurilor sau terasamentelor.
14) Acționați motorul cu grijă și în conformitate cu instrucți-unile, având grijă să țineți picioarele departe de dispozitivul de tăiere.
15) Nu încinați mașina de tuns iarba la punerea în funcțiune. Pornirea mașinii se va face pe o suprafață plană, fără obstacole sau iarbă excesiv de înaltă.
16) Nu apropiati mâinile și picioarele de componentele rotati-

ve. Păstrați distanța față de orificiul de evacuare.

17) Nu ridicati și nu transportați maçina cu motorul în tiune.
18) Nu dezactivati și nu umblati la sistemele de siguranță.
19) Nu modificati reglajele motorului; nu lăsați motorul să lucreze la o turație excesivă;
20) Nu atingeți componentele motorului care se încălzesc în timpul utilizării. Risc de arsuri.
21) Pe modelele cu tractiune, decuplați transmisia roților îna- inte de a porni motorul.
22) Utilizați în mod exclusiv accesoriiile aprobate de cătorul mașinii.
23) Nu utilizați maçina dacă accesoriiile sau sculele nu sunt instalate în punctele prevăzute.
24) Decuplați dispozitivul de tăiere, opriți motorul și deconectați cablul bujiei (asigurându-vă că toate părțile mișcare s-au oprit complet):

– în timpul transportării mașinii;
- de fiecare dată când lăsați mașina nesupravegheată; modelele cu pornire electrică, scoateți și cheia din contact;
- înainte de a elimina cauzele care au provocat blocarea sau de a desfunda transportorul de evacuare;
- înainte de a controla, curăța sau interveni asupra mașinii;
– după ce ați lovit cu mașina un obstacol. Verificați eventualele daune ale mașinii și reparați-o înainte de a o reutiliza.

25) Decuplați dispozitivul de tăiere și opriți motorul:

• înainte de a umple rezervorul.
• de fiecare dată când scoateți sau montați sacul de tare;
• de fiecare dată când se scoate sau remontează deflectorul pentru descărcare laterală;
• înainte de a regla înălțimea de tăiere, dacă această funcție nu poate fi efectuată de la locul conducătorului.

26) în timpul sesiunii de lucru, păstrați distanța de ță față de dispozitivul de tăiere rotativ, dată de lungimea ghi-donului.

27) Reduceți alimentarea cu carburant înainte de a opri motorul. Întrerupeți alimentarea cu carburant la încheierea zilei de muncă, după indicațiile furnizate în manual.
28) ATENTIE – În cazul în care mașina se rupe sau se produc accidente în timpul lucrului, opriți imediat motorul și îndepăratați mașina pentru a preveni cauzarea altor daune; în unui accident, în care este rănit operatorul sau terțe persoane, demarați imediat procedura de prim ajutor cea mai trivită situației respective și apelați la un Centru de Sănătate pentru acordarea îngrijirilor necesare. Scoateți cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate.
29) ATENTIE – Nivelul de zgomot și de vibrații indicat în aces- te instrucțiuni reprezintă valorile maxime de utilizare a mașinii. Utilizarea unui element de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreținerii influențează semnificativ producerea de emisii sonore și de vibrații. Prin urmare, trebuie să adoptați măsuri de prevenire pentru eliminarea posibilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibrații; efectuați întreținerea mașinii, purtați căști antizgomot și luați pauze în timpul sesiunii de lucru.

D) ÎNTRETINERE ŞI ÎNMAGAZINARE

1) ATENȚIE! – Îndepărtați cablul bujiei și citiți instrucțiunile de utilizare înainte de a efectua orice intervenție de curățare sau întreținere. Purtați echipamentul de protecție (inclusiv mănușile) pentru a evita apariția unor situații de risc.
2) ATENTIE! – Nu folositi maçina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să fie înlocuite

și nu reparate. Folosiți doar piese de schimb originale: utili- unarea pieselor de schimb neoriginale și/sau incorect montate compromite siguranța mașinii, poate cauza accidente sau da- une persoanelor și înlătură orice responsabilitate și obligație din partea Constructorului.
3) Toate intervențiile de întreținere și reglare, care nu sunt de- scrise în acest manual, se vor face numai de agentul/vânzător- rul de la care ați achiziționat mașina sau de un Centru specializat, care dispun de cunoștințele și instrumentele necesare în scopul executării corecte a operațiilor păstrând intactă si-

produ-guranța originală a mașinii. Operațiile executate în centrele neautorizate sau neadecvate sau de persoane necalificate anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea Fabricantului.

-guranța originală a mașinii. Operațiile executate în centrele neautorizate sau neadecvate sau de persoane necalificate anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea Fabricantului.

4) După fiecare întrebuințare, deconectați cablul bujiei și verificați eventualele daune.
5) Verificați strângerea piulițelor și şuruburilor, pentru a fi siguri că mașina este permanent în condiții sigure de funcționare.

Pêntreținerea regulată a mașinii este o condiție esențială pentru a garanta siguranța și performanța ridicată.

êntreținerea regulată a mașinii este o condiție esențială pentru a garanta siguranța și performanța ridicată.

6) Asigurați-vă că şuruburile dispozitivului de tăiere sunt strân-se corect.
7) Purtați mănuși de lucru pentru a umbla cu dispozitivul de tă-iere, pentru a-l demonta și remonta.
8) Aveți grijă să echilibrați dispozitivul de tăiere atunci când îl ascuțiți. Toate operațiile referitoare la dispozitivul de tăiere (demontare, ascuțire, echilibrare, montare și/sau înlocuire)

colecsunt activități care necesită competențe adecvate și implică folosirea unor unelte speciale. Din motive de securitate, este așadar necesar ca acestea să se efectueze la un centru specializat.
csunt activități care necesită competențe adecvate și implică
folosirea unor unelte speciale. Din motive de securitate, este așadar necesar ca acestea să se efectueze la un centru specializat.
9) În timpul operațiilor de reglare a mașinii, aveți grijă să nu vă prindeți degetele între dispozitivul de tăiere aflat în mișcare și urpărțile fixe ale mașinii.

10) Nu atingeți dispozitivul de tăiere până când nu ați deconectat cablul bujiei și dispozitivul de tăiere nu s-a oprit complet. În timpul intervențiilor pe dispozitivul de tăiere, asigurați-vă că acesta se poate mișca, chiar dacă a fost deconectat cablul bujiei.
11) Verificați cu regularitate protecția de evacuare laterală sau protecția de evacuare posterioară, precum și sacul de colec-zutre. Înlocuiti-le dacă sunt deteriorate.
12) Înlocuiti etichetele adezive care conțin instrucțiuni și mesa-pje-de avertizare, dacă acestea sunt deteriorate.

13) Depozitați maçina într-un loc inaccesibil copiilor.
14) Nu depozitați mașina cu rezervorul plin, mai ales într-o în-căpere unde vaporii de benzină ar putea intra în contact cu scântei, flăcări sau puternice surse de căldură.
15) Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
16) Pentru a reduce riscul declanşării unui incendiu, păstrați motorul, atenuatorul de zgomot, locașul bateriei și zona de depozitare a carburantului în stare perfectă de curățenie, eliminând iarba, frunzele sau grăsimea excesivă. Goliți sacul de colectare și nu lăsați recipientele cu iarba tăiată în interiorul camerei de depozitare.
17) Pentru a reduce riscul de incendii, asigurați-vă în mod regulat că nu se produc pierderi de ulei și/sau carburant.
18) Dacă vreți să goliți rezervorul, efectuați această operație în aer liber, cu motorul rece.

E) TRANSPORT ŞI MANIPULARE

1) De fiecare dată când este necesar să manipulați sau transportați mașina, procedați astfel:
- Purtati mănuși de protectie robuste;
- Prindeți mașina în punctele care garantează o priză sigu-

ră, ținând cont de greutatea ei și de repartizarea acesteia

• Apelați la mai multe persoane, în funcție de greutatea mașinii, de caracteristicile mijlocului de transport și de locul unde mașina va fi amplasată sau de unde va fi luată.
• Asigurați-vă că manevrarea mașinii nu cauzează pierderi de benzină sau daune ori vătămări.

2) Prindeți maçina bine în timpul transportului cu funii lanțuri.

G) OCROTIREA MEDIULUI ÎNCONJURĂTOR

1) Ocrotirea mediului înconjurător reprezintă un aspect important și prioritar atunci când utilizăm mașina, spre beneficiu unei coabitări civilizate și a mediului în care trăim. Evitați să deranjați persoanele din vecinătate.
– Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, filtrelor, părților deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor fi aruncate în lada de gunoi, ci vor fi separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.
3) Urmați cu strictețe normele locale în vigoare pentru eliminarea deșeurilor rezultate în urma tăierii.
4) Când mașina nu mai este utilizabilă, nu o abandonați în mediul înconjurător, ci contactați un centru de colectare, conform normativelor în vigoare la nivel local.

CUNOAŞTEREA MAŞINII

DESCRIEREA MAŞINII ŞI DOMENIUL DE UTILIZARE

Această mașină este un echipament de grădinărit, mai exact o mașină de tuns iarba cu conducător pedestru.

Mașina este compusă în principal dintr-un motor care vează un dispozitiv de tăiere închis într-o carcasă prevăzută cu roți și mâner.

Operatorul poate să conducă mașina și să acționeze comenzile principale stând în permanență în spatele mânerului, adică aflându-se la o distanță suficientă de dispozitivul de tăiere rotativ. Îndepărtarea operatorului de mașină determină opri-rea motorului și a dispozitivului de tăiere în câteva secunde.

Utilizare prevăzută

Această mașină a fost construită pentru a tăia (și colecta) iarba din grădini și zone cu iarbă, cu o extensie raportată la capacitatea de tăiere, efectuată de un operator pedestru.

Prin utilizarea accesoriiilor sau dispozitivelor specifice se poate evita colectarea ierbii tăiate sau se poate produce un efect de ÑmulciÓ, iarba tăiată fiind depusă pe teren.

Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofessioniști. Această mașină este concepută pentru amatori.

Utilizare necorespunzătoare

Orice altă utilizare poate fi periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări neco-respunzătoare (fără a se limita însă la următoarele exemple):

- transportul de persoane, copii sau animale pe utilaj;

• deplasarea cu utilajul, ca mijloc de transport;
• folosirea utilajului în vederea tractării sau împingerii de greutăți;
• utilizarea maşinii pentru colectarea frunzelor sau deşeurilor;
• folosirea maşinii la tăierea de garduri vii sau la tăierea unui tip de vegetație diferit de iarbă;
  u- folosirea maşinii cu mai mulți conducători;
• acționarea dispozitivului de tăiere pe suprafețe fără iarbă.

ETICHETA DE IDENTIFICARE ŞI COMPONENTELE MAŞINII (vezi figurile de la pag. ii)

1. Nivel de putere acustică
2. Marcă de conformitate CE
3. Anul de fabricatie
4. Tipul maşinii de tuns iarba
5. Numărul de serie
6. Numele și adresa fabricantului
7. Codul articolului
8. Puterea nominală și viteza maximăde funcționare a motorului

9. Greutate în kg

10. Sasiu

11. Motor
12. Dispozitivul de tăiere
13. Protectie pentru evacuare posterioară
    14a. Deflector pentru evacuare laterală (dacă este prevăzut)
    14b. Protecție pentru evacuare laterală (dacă este prevă-zută)
14. Sac de colectare
15. Ghidon
    17.Accelerator
16. Manetă de frânare motor / dispozitiv de tăiere
17. Manetă de cuplare a tracțiunii

acti-lmediat după achiziționarea mașinii, transcrieți numerele de identificare (3 - 4 - 5) în spațiile corespunzătoare, de pe ultima pagină a manualului.

Puteți găsi un model de delclarație de conformitate în penultima pagină a manualului.

DESCRIEREA SIMBOLURILOR DE PE COMENZI (acolo unde sunt prevăzute)

21.Lent
22.Rapid
23.Starter
24. Oprire motor
25. Tracțiune cuplată
26.Repaus
27. Pornire motor
36. Dispozitiv de semnalizare pentru conținutul sacului de colectare: ridicat (a) = gol / coborât (b) = plin

MĂSURI DE SIGURANȚĂ – Mașina de tuns iarba trebuie utilizată cu prudență. În acest scop, pe mașină au fost lipite pictograme menite să vă reamintească principalele măsuri de precauție de utilizat. Semnificația lor este descrisă în continuare. Totodată vă recomandăm să citiți cu atenție normele de siguranță prezentate în capitolul respectiv al acestui manual. Înlocuți etichetele deteriorate sau ilizibile.

1. Atenție: Citiți manualul de instrucțiuni înainte de utilizarea masinii.
2. Risc de ejectie. Asigurati-vă că nu sunt persoane în zona

de lucru pe parcursul utilizării.

1. Risc de tăiere. Dispozitiv de tăiere în mișcare Nu introduceți mâinile sau picioarele în locașul dispozitivului de tăiere. Scoateți căpăcelul bujiei și citiți instrucțiunile înainte de a face orice intervenție de întreținere sau reparație.
2. Numai pentru maşina de tuns iarbă cu motor electric
3. Numai pentru maşina de tuns iarbă cu motor electric
4. Risc de tăiere. Dispozitivul de tăiere Nu introducți mâniile sau picioarele în locașul dispozitivului de tăiere.

NORME DE UTILIZARE

Pentru motor și baterie (dacă este prevăzută) citiți manualele de instrucțiuni respective.

OBSERVATIE - Pentru a identifica desenele la care se referă instrucțiunile din text (v. paginile iii și următoarele) faceți referire la numărul fiecărui paragraf.

1. COMPLETAREA MONTAJULUI

OBSERVATIE Maşina poate fi furnizată cu anumite componente deja montate..

ATENTIE! Despachetarea și finalizarea operațiuni- lor de montare se va efectua pe o suprafață plată și so- lidă, având suficient spațiu pentru manipularea mașinii și a ambalajelor, și utilizând unelte adecvate. Eliminarea ambalajelor se va efectua conform normelor locale în vigoare.

Completați montajul mașinii după indicațiile din broșurile de instrucțiuni care însoțesc fiecare componentă.

1.1 Conectarea bateriei

- Modele cu pornire electrică cu cheie

Conectați cablul de la baterie la conectorul de cablaj general al mașinii de tuns iarba.

- Modele cu pornire electrică cu buton

Urmati instrucțiunile din manualul de instrucțiuni al motorului.

2. DESCRIEREA COMENZILOR

OBSERVATIE Semnificatia simbolurilor de pe comenzi a fost explicată în paginile anterioare.

2.1 Comanda acceleratorului

Acceleratia este comandată de manetă (1).

Pozitiile manetei sunt cele indicate pe plăcuța aferentă.

Pe anumite modele, este prevăzut un motor fără accelerator.

2.2 Manetă de frânare motor / dispozitiv de tăiere

Frâna dispozitivului de tăiere este comandată de manetă (1), care va trebui să fie împinsă spre mâner, atât pentru pornire cât și în timpul funcționării mașinii.

Motorul se opreşte când lăsați maneta.

2.3 Manetă de cuplare tracțiune (dacă este cazul)

În modelele cu tractiune, avansarea maşinii de tuns iarba se face cu maneta (1), care trebuie să fie împinsă spre mâner. Maşina de tuns iarba se oprește când lăsați maneta.

Pornirea motorului trebuie să se facă întotdeauna cu tracțiunea decuplată.

2.4 Reglarea înălțimii de tăiere

Reglarea înălțimii de tăiere se efectuează cu ajutorul manetelor respective (1).

Cele patru roți trebuie să fie reglate la aceeași înălțime.

EXECUTATI OPERATIILE CU DISPOZITIVUL DE TĂIERE OPRIT.

3. TUNDEREA IERBII

OBSERVATIE Această mașină poate fi reglată în mai multe feluri. Înainte de a începe munca, reglați mașina în funcție de modalitatea de tăiere a ierbii pe care vreți să o folosiți.

EXECUTATI OPERATIILE CU MOTORUL OPRIT.

3.1a Setarea maşinii pentru tăierea și colectarea ierbii în sacul de colectare:

- Ridicati protectia pentru evacuare posterioară (1) și prindeți corect sacul de colectare (2), conform indicaților din figură.

3.1b Setare pentru tăierea și evacuarea posterioară a ierbii:

• Extrageti sacul de colectare și asigurați-vă că protecția pentru evacuare posterioară (1) rămâne fixată ferm în poziția de jos.
• În cazul modelelor prevăzute cu canal lateral de evacua-re: asigurați-vă că protecția de evacuare laterală (4) este coborâtă.

3.1c Setare pentru tăierea și mărunțirea ierbii (functia de mulci, dacă este prevăzută):

• În cazul modelelor prevăzute cu sistem de evacuare: asigurați-vă că protecția de evacuare laterală (4) este co-borată.
• Ridicați protectia de evacuare posterioară (1) și introduceți capacul deflector (5) în gura de evacuare, ținându-l înclinat puțin spre dreapta; fixați-l apoi cu cele două stifturi (6) în găurile prevăzute până când auziți un clic produs de dintele de prindere (7).

Pentru a scoate capacul deflectorului (5), ridicați protecția de evacuare posteriorară (1) și apăsați în centru, pentru a decupla dintele (7).

3.1d Setare pentru tăierea și evacuarea laterală a ierbii (dacă este prevăzută)

- Ridicați protectția de evacuare posterioară (1) și introduceți capacul deflector (5) în gura de evacuare, ținându-l înclinat puțin spre dreapta; fixați-l apoi cu cele două stifturi (6) în găurile prevăzute până când auziți un clic produs de dintele de prindere (7).

• Montați deflectorul de evacuare laterală (8) conform figurii.
• Închideți protectția de evacuare laterală (4) astfel ca deflectorul pentru evacuare laterală (8) să fie blocat.

Pentru a scoate capacul deflectorului (5), ridicați protecția de evacuare posterioară (1) și apăsați în centru, pentru a decupla dintele (7).

3.2 Pornirea motorului

Pentru a porni motorul, urmați instrucțiunile din manualul acestuia

• Modele cu pornire manuală
  Trageți maneta de frână a dispozitivului de tăiere (1) spre mâner și trageți cu putere de maneta funiei de pornire (2).
• Modele cu pornire electrică cu cheie

Trageți maneta de frână a dispozitivului de tăiere (1) spre mâ-

ner și rotiți cheia în contact (3).

- Modele cu pornire electrică cu buton

Introduceți complet cheia de contact (4) în locașul ei, trageți maneta frânei dispozitivului de tăiere (1) spre ghidon, apăsați butonul de pornire (5) și țineți-l apăsat până la pornirea motorului.

3.3 Tăierea ierbii

Aspectul gazonului va fi mai frumos dacă iarba se tunde aceeași înălțime, alternativ în cele două direcții.

Când sacul de colectare este prea plin, colectarea ierbii mai este eficientă, iar zgomotul emis de mașina de tuns iarba se schimbă.

Pentru a îndepărta și goli sacul de colectare:

• opriți motorul și așteptați oprirea dispozitivului de tăiere;
• ridicati protectia de evacuare posterioară, prindeți bine mânerul și scoateți sacul de colectare menținându-l în poziție verticală.

- Dacă folositi funcția de mulci sau de evacuare posteri-oară a ierbii: nu transportați niciodată o cantitate prea mare de iarbă. Nu tăiați niciodată mai mult de o treime din înălți-mea ierbii, la fiecare trecere. Modificați viteza de avansare în funcție de condițiile gazonului și de cantitatea de iarbă ce trebuie tunsă.

- În caz de descărcare laterală (dacă este prevăzut): alegeți traseul în așa fel încât să nu aruncați iarba tăiată pe gazonul ce urmează să fie tuns.

- În cazul în care este instalat sacul de colectare cu un dispozitiv de semnalizare a conținutului (dacă este prevăzut): în timpul sesiunii de lucru cu dispozitivul de tăiere în mișcare, semnalizatorul rămâne ridicat până când sacul este în măsură să colecteze iarba tăiată; când coboară, în-seamnă că sacul s-a umplut și trebuie golit.

Sfaturi pentru întreținerea gazonului

Fiecare tip de iarbă are proprietăți diferite și are nevoie de operațiuni diferite de întreținere. Respectați întotdeauna instrucțiunile furnizate pe pachetele de semințe cu privire la înălțimea de tăiere raportată la condițiile specifice de creștere din zona dumneavoastră.

Majoritatea tipurilor de iarbă se compune dintr-o tulpină cu una sau mai multe frunze. Dacă frunzele sunt tăiate de tot, gazonul se va deteriora iar creșterea ierbii va fi încetinită.

Urmează o serie de sfaturi generale:

• o tăiere prea aproape de rădăcină poate smulge și rări gazonul dându-i o înfățișare neregulată;
• vara, iarba se va lăsa mai înaltă pentru a evita secarea terenului;
• nu tăiați iarba când e umedă; dispozitivul de tăiere tăia corespunzător deoarece iarba se prinde de ea și va fi smulsă;
• dacă iarba este foarte înaltă, vă recomandăm să efectuați mai întâi o tăiere la înălțimea maximă, pe care să o repetați după două - trei zile.

3.4 Încheierea sesiunii de muncă

La terminarea muncii, lăsați maneta (1) de frână și decuplați capacul bujiei (2).

- Modele cu pornire electrică cu cheie

Scoateti cheia de contact (3).

- Modele cu pornire electrică cu buton

Apăsati pana (5) și scoateți cheia de contact (4).

AŞTEPTATI OPRIREA DISPOZITIVULUI DE TÄIERE înainteindicată (6mm).

de a efectua orice tip de interventie.

4. ÎNTRETINERE NORMALĂ

Apopozitați mașina de tuns iarba într-un loc ferit de umiditate.

IMPORTANT Întreținerea corespunzătoare, la intervale de timp regulate, este indispensabilă pentru menținerea aceluiași nivel de siguranță și de performanță a mașinii, ca cel original.

la Orice operație de reglare sau întreținere trebuie să fie efectu- ră cu motorul oprit și cablul bujiei deconectat.

1) Purtați mănuși de protecție robuste înainte de a efectua operațiuni de curățare, întreținere sau reglare pe mașină.
2) La sfârșitul sesiunii de lucru, spălați cu grijă mașina și eliminați reziduurile de iarbă sau noroi acumulate în șa- siu, pentru că odată ce se întăresc, pot împiedica pornirea acesteia.
3) Vopseaua de pe partea internă a șasiului se poate lua, cu timpul, din cauza acțiunii abrazive a ierbii; în acest caz, interveniți imediat, retușând vopseaua, cu una care împiedică ruginirea, pentru a preveni formarea de rugină, ce cauzează coroziunea metalului.
4) Dacă este necesar să faceți intervenții sub mașină, înclinați-o numai pe partea indicată în manualul motorului, urmărind instrucțiunile date. Pe modelele prevăzute cu evacuare laterală, îndepărtați deflectorul de evacuare (dacă este montat - vezi 3.1.d).
5) Evitați contactul benzinei cu părțile din plastic ale motorului sau ale mașinii, pentru a evita deteriorarea lor; în cazul în care ați vărsat benzină peste acestea, curățați imediat orice urmă. Garanția nu acoperă daunele provocate componentelor din plastic din cauza benzinei.
6) Pentru asigurarea unei bune funcționări și durate a mașinii, se recomandă înlocuirea periodică a uleiului de motor conform datelor din manualul de instrucțiuni al motorului. Eliminarea uleiului poate fi efectuată la un centru specializat sau prin aspirare cu ștuțul de umplere cu ajutorul unei siringi, amintindu-vă că poate fi nevoie să repetați operația de mai multe ori pentru a goli complet carterul. Asigurați-vă că ați restabilit nivelul de ulei înainte de a utiliza din nou mașina.

4.1 Întreținerea dispozitivului de tăiere

Orice intervenție asupra dispozitivului de tăiere trebuie executată la un centru specializat, care dispune de toate unel-tele necesare.

Pe această mașină se vor folosi dispositive de tăiere pe care este indicat codul din tabelul de la pagina ii.

nu va

Datorită faptului că produsul este în continuă evoluție, dispozitivul de tăiere de mai sus va putea fi înlocuit, în timp, cu altul având caracteristici de interschimbare și siguranță similare.

Montați la loc dispozitivul de tăiere (2) cu codul spre pământ, respectând ordinea indicată în figură.

Strângeti surubul central (1) cu o cheie dinamometrica, calibrata la 35-40 Nm.

4.2 Regolarea tractiunii

În modelele cu tracțiune, întinderea corectă a curelei se poa- te obține cu ajutorul piuliței (1), până când obțineți valoarea

4.3 Reîncărcarea bateriei (dacă este prevăzută)

- Modele cu pornire electrică cu cheie

Pentru a încărca o baterie descărcată, conectați bateria la încărcător (1), după indicatiile din manualul de întreținere al bateriei.

Nu conectați direct încărcătorul bateriei la borna motorului. Punerea în funcțiune a motorului folosind ca sursă de alimentare încărcătorul bateriei nu este posibilă, deoarece acesta se poate deteriora.

Dacă intenționați să nu folosiți mașina de tuns iarba o perioa- dă mai mare de timp, decuplați bateria de la motor (debran- şati cablurile), având grijă ca ea să fie încărcată înainte de această operație.

- Modele cu pornire electrică cu buton

Urmati instrucțiunile din manualul de instrucțiuni al motorului.

5. ACCESORII

ATENTIE! Pentru siguranța dumneavoastră, este interzisă în mod absolut montarea unor accesorii diferite de cele din lista de mai jos, proiectate în mod exclusiv pentru modelul și tipul mașinii dumneavoastră.

5.1 Kit de mărunțire „Mulching” (dacă nu este inclus în dotările originale)

Mărunțește iarba tăiată și o lasă pe gazon; se folosește în locul sacului de colectare (pentru mașini preconfigurate).

6. DIAGNOSTIC

Ce să faceți dacă...
Originea problemei Acțiune	corectoare
1. Mașina de tuns iarba cu benzină nu funcționează
Motorul nu are ulei sau benzină	Efectuați controlul nivelului de ulei și de benzină
Bujia și filtrul nu se află în stare bună	Curățați bujia sau filtrul care pot fi murdare sau înlocuiti-le
La sfârșitul sezonului trecut nu s-a golit benzina din mașina de tuns iarba	Flotorul poate fi blocat; încianți mașina de tuns iarba pe partea carburatorului
2. larba tăiată nu mai este colectată în sacul de colectare
Dispozitivul de tăiere a suferit o lovitură	Ascuțiți sau înlocuiti dispozitivul de tăiere Verificați aripioarele care orientează iarba către sacul de colectare
Partea interioară a șasiului e murdară	Curățați interiorul șasiului pentru a facilita evacuarea ierbii spre sacul de colectare
3. larba se taie greu
Dispozitivul de tăiere nu este în stare bună	Ascuțiți sau înlocuiti dispozitivul de tăiere

4. Mașina începe să vibreze în mod neobișnuit

Daune sau părți slăbite Opriți mașina șideconectați cablul bujieiVerificați eventualeledefecțiuniVerificați dacă există părțislăbite și strângeți-leEfectuați verificările,înlocuirile sau reparațiile laun Centru Specializat

În caz de neclarități sau probleme, contactați fără ezitare Serviciul de Asistență cel mai apropiat sau Vânzătorul de la care ați achiziționat produsul.
