NÁVOD NA OBSLUHU Protalker 1016 TOPCOM

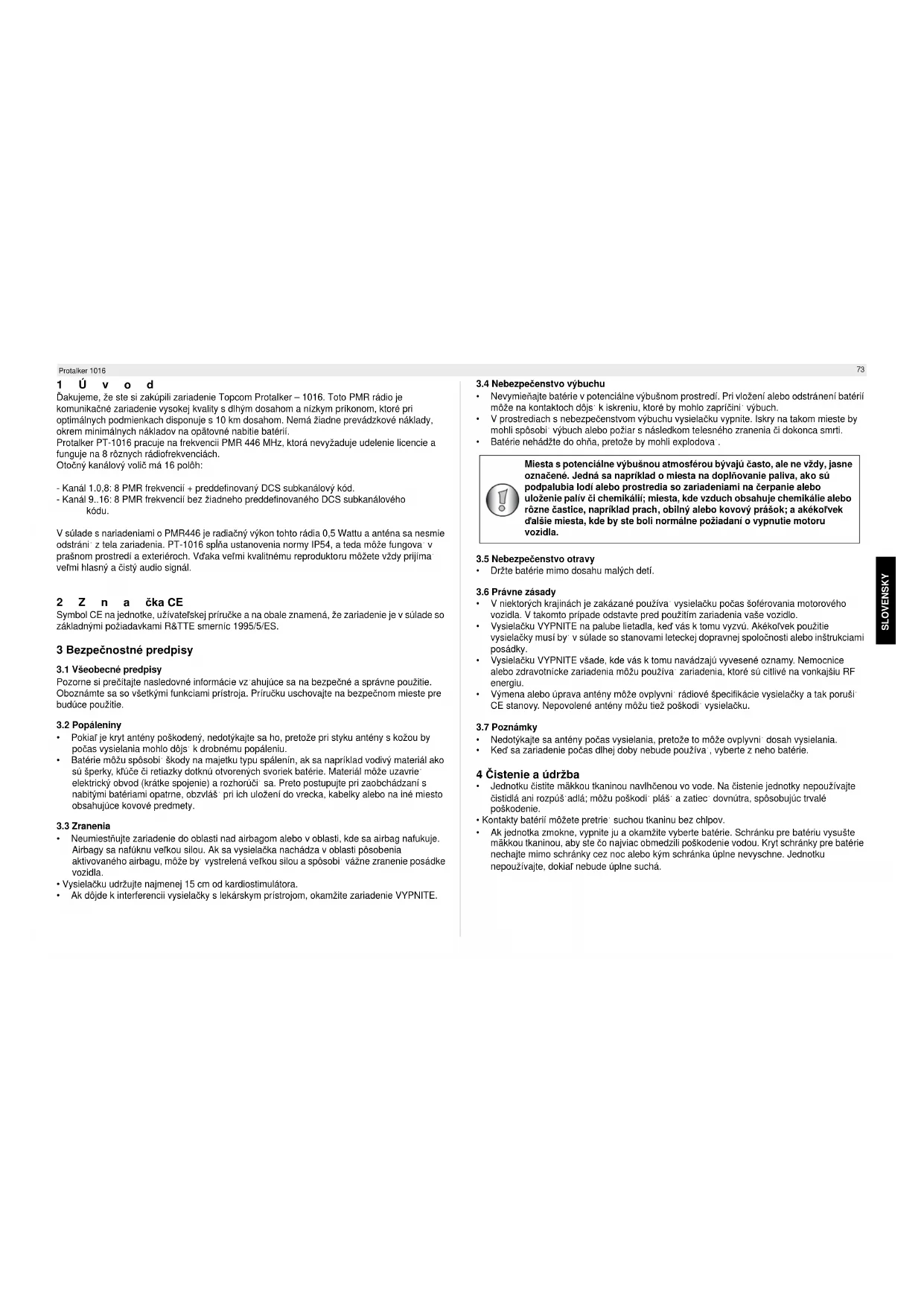

Protalker 1016 1Úvod Ďakujeme, že ste si zakúpili zariadenie Topcom Protalker – 1016. Toto PMR rádio je komunikačné zariadenie vysokej kvality s dlhým dosahom a nízkym príkonom, ktoré pri optimálnych podmienkach disponuje s 10 km dosahom. Nemá žiadne prevádzkové náklady, okrem minimálnych nákladov na opätovné nabitie batérií. Protalker PT-1016 pracuje na frekvencii PMR 446 MHz, ktorá nevyžaduje udelenie licencie a funguje na 8 rôznych rádiofrekvenciách. Otočný kanálový volič má 16 polôh: - Kanál 1.0,8: 8 PMR frekvencií + preddefinovaný DCS subkanálový kód. - Kanál 9..16: 8 PMR frekvencií bez žiadneho preddefinovaného DCS subkanálového kódu. V súlade s nariadeniami o PMR446 je radiačný výkon tohto rádia 0,5 Wattu a anténa sa nesmie odstráni˙ z tela zariadenia. PT-1016 spĺňa ustanovenia normy IP54, a teda môže fungova˙ v prašnom prostredí a exteriéroch. Vďaka veľmi kvalitnému reproduktoru môžete vždy prijíma˙ veľmi hlasný a čistý audio signál. 2Značka CE Symbol CE na jednotke, užívateľskej príručke a na obale znamená, že zariadenie je v súlade so základnými požiadavkami R&TTE smerníc 1995/5/ES. 3 Bezpečnostné predpisy

3.1 Všeobecné predpisy

Pozorne si prečítajte nasledovné informácie vz˙ahujúce sa na bezpečné a správne použitie. Oboznámte sa so všetkými funkciami prístroja. Príručku uschovajte na bezpečnom mieste pre budúce použitie.

• Pokiaľ je kryt antény poškodený, nedotýkajte sa ho, pretože pri styku antény s kožou by počas vysielania mohlo dôjs˙ k drobnému popáleniu.

• Batérie môžu spôsobi˙ škody na majetku typu spálenín, ak sa napríklad vodivý materiál ako sú šperky, kľúče či retiazky dotknú otvorených svoriek batérie. Materiál môže uzavrie˙ elektrický obvod (krátke spojenie) a rozhorúči˙ sa. Preto postupujte pri zaobchádzaní s nabitými batériami opatrne, obzvláš˙ pri ich uložení do vrecka, kabelky alebo na iné miesto obsahujúce kovové predmety.

• Neumiestňujte zariadenie do oblasti nad airbagom alebo v oblasti, kde sa airbag nafukuje. Airbagy sa nafúknu veľkou silou. Ak sa vysielačka nachádza v oblasti pôsobenia aktivovaného airbagu, môže by˙ vystrelená veľkou silou a spôsobi˙ vážne zranenie posádke vozidla.

• Vysielačku udržujte najmenej 15 cm od kardiostimulátora.

• Ak dôjde k interferencii vysielačky s lekárskym prístrojom, okamžite zariadenie VYPNITE.

3.4 Nebezpečenstvo výbuchu

• Nevymieňajte batérie v potenciálne výbušnom prostredí. Pri vložení alebo odstránení batérií môže na kontaktoch dôjs˙ k iskreniu, ktoré by mohlo zapríčini˙ výbuch.

• V prostrediach s nebezpečenstvom výbuchu vysielačku vypnite. Iskry na takom mieste by mohli spôsobi˙ výbuch alebo požiar s následkom telesného zranenia či dokonca smrti.

• V niektorých krajinách je zakázané používa˙ vysielačku počas šoférovania motorového vozidla. V takomto prípade odstavte pred použitím zariadenia vaše vozidlo.

• Vysielačku VYPNITE na palube lietadla, keď vás k tomu vyzvú. Akékoľvek použitie vysielačky musí by˙ v súlade so stanovami leteckej dopravnej spoločnosti alebo inštrukciami posádky.

• Vysielačku VYPNITE všade, kde vás k tomu navádzajú vyvesené oznamy. Nemocnice alebo zdravotnícke zariadenia môžu používa˙ zariadenia, ktoré sú citlivé na vonkajšiu RF energiu.

• Výmena alebo úprava antény môže ovplyvni˙ rádiové špecifikácie vysielačky a tak poruši˙ CE stanovy. Nepovolené antény môžu tiež poškodi˙ vysielačku.

• Nedotýkajte sa antény počas vysielania, pretože to môže ovplyvni˙ dosah vysielania.

• Keď sa zariadenie počas dlhej doby nebude používa˙, vyberte z neho batérie. 4 Čistenie a údržba

• Jednotku čistite mäkkou tkaninou navlhčenou vo vode. Na čistenie jednotky nepoužívajte čistidlá ani rozpúš˙adlá; môžu poškodi˙ pláš˙ a zatiec˙ dovnútra, spôsobujúc trvalé poškodenie.

• Kontakty batérií môžete pretrie˙ suchou tkaninu bez chlpov.

• Ak jednotka zmokne, vypnite ju a okamžite vyberte batérie. Schránku pre batériu vysušte mäkkou tkaninou, aby ste čo najviac obmedzili poškodenie vodou. Kryt schránky pre batérie nechajte mimo schránky cez noc alebo kým schránka úplne nevyschne. Jednotku nepoužívajte, dokiaľ nebude úplne suchá. Miesta s potenciálne výbušnou atmosférou bývajú často, ale ne vždy, jasne označené. Jedná sa napríklad o miesta na doplňovanie paliva, ako sú podpalubia lodí alebo prostredia so zariadeniami na čerpanie alebo uloženie palív či chemikálií; miesta, kde vzduch obsahuje chemikálie alebo rôzne častice, napríklad prach, obilný alebo kovový prášok; a akékoľvek ďalšie miesta, kde by ste boli normálne požiadaní o vypnutie motoru vozidla.74 Protalker 1016 5 Likvidácia zariadenia (životné prostredie) Po skončení životnosti tohto výrobku prístroj nevyhoďte ho do bežného domáceho odpadu, ale ho odovzdajte do zberného strediska pre recyklovanie elektrických a elektronických zariadení. Upozorňuje vás na to symbol na zariadení, v užívateľskej príručke a/alebo na obale. Niektoré materiály tohto produktu môžu by˙ znovu použité, ak zariadenie prinesiete do zberného strediska. Opätovné použitie niektorých častí alebo základných materiálov použitých produktov je významným príspevkom pre ochranu životného prostredia. Ak potrebujete viac informácií o zberných centrách vo vašom regióne, kontaktujte lokálne úrady. 6 Používanie PMR 446 MHz rádia Pre komunikáciu medzi PMR zariadeniami musia by˙ nastavené na jeden a ten istý kanál + podkanálový kód a musia by˙ v rámci dosahu (do 10 km pri ideálnych podmienkach). Keďže PT-1016 funguje na frekvencii 446 MHz, ktorá nevyžaduje pridelenie licencie, všetky ostatné bezlicenčné rádiá fungujú na tej istej rádiofrekvencii. Súkromie preto nie je možné zaruči˙. Každý, kto naladí na svojom PMR vašu frekvenciu, môže počúva˙ váš rozhovor. Ak chcete komunikova˙ (prenáša˙ hlasový signál), musíte stlači˙ tlačidlo PTT. Ak stlačíte toto tlačidlo, zariadenie sa prepne do režimu vysielania. Teraz môžete hovori˙ do mikrofónu. Všetky ostatné PMR zariadenia v dosahu na rovnakom kanáli a v pohotovostnom režime (nevysielajú) budú prijíma˙ vaše vysielanie. Musíte počka˙, kým druhá strana prestane vysiela˙. Potom môžete na správu odpoveda˙. Ak chcete odpoveda˙, stlačte tlačidlo PTT a začnite rozpráva˙ do mikrofónu. 7 Balenie obsahuje

• 1 x Používateľskú príručku 8Začíname

8.1 Inštalácia batérií

8.3 Inštalácia držiaka na opasok

Ak je to potrebné, pripojte držiak opaska pomocou dvoch dodaných skrutiek. Ak 2 alebo viacerí používatelia stlačia tlačidlo PTT v rovnakej chvíli, prijímač bude prijíma˙ len najsilnejší signál. Ostatné signály budú potlačené. Z toho dôvodu je možné prenáša˙ signál len vtedy (stlačením tlačidla PTT), keď je kanál voľný. Dosah rádiových vĺn je veľmi ovplyvnený prekážkami, napríklad budovami, betónovými/kovovými štruktúrami, nerovnos˙ami terénu, lesmi, rastlinami, ... To znamená, že dosah medzi dvomi alebo viacerými vysielačkami môže by˙ v niektorých extrémnych prípadoch obmedzený maximálne na niekoľko desiatok metrov. Čoskoro zaregistrujete, že PMR funguje najlepšie vtedy, ak nie sú medzi používateľmi žiadne prekážky.SLOVENSKY

8.4 Inštalácia popruhu na ruku

Prevlečte malú slučku na popruhu cez malé uško na zadnej hornej časti PMR. Potiahnite celý popruh cez malé uško prevlečeného kúska popruhu, tým zaistíte, že popruh bude na svojom mieste.

LED indikátor na prednom paneli stolovej nabíjačky sa rozsvieti nazeleno.

3. Vložte PMR (s inštalovanou batériou) alebo oddelenú batériu do nabíjačky.

Farby LED indikátora indikujú stav nabíjania batérie:

• Zelená: Úplné nabitie Keď je batéria úplne vybitá, potrvá približne 4,5 hodiny, kým sa nabije na úroveň 90 % celkovej kapacity. Nabitie zostávajúcich 10 % kapacity potrvá približne ďalšiu hodinu. Takže úplné nabitie celkom vybitej batérie trvá približne 5,5 hodiny. Počas nabíjania batérie PMR nepoužívajte. Počas nabíjania nechajte zariadenie vypnuté. Batériu neskratujte, ani ju nevhadzujte do ohňa. Ak zariadenie nebudete dlhší čas používa˙, vyberte z neho batériu.76 Protalker 1016 9PMR rádio

– Zelená: Príjem – Blikajúca zelená: Skenovanie: – Červená: Prenos: – Blikajúca červená: Batéria takmer vybitá

10 Používanie PMR rádia

PT-1016 má prednastavených 16 kanálov. Odporúčame však používa˙ prvých osem kanálov (1...8), pretože tieto sú kombináciou rádiofrekvencie s DCS podkanálovým kódom. Pri používaní týchto kanálov sa bude rušenie vášho kanála inými používateľmi PMR 446 MHz prejavova˙ len minimálne. Posledných osem kanálov (9..16) je osem rozličných kanálov, ktoré umožnia počúva˙ alebo rozpráva˙ s používateľmi PMR 446 MHz, ktorí nepoužívajú podkanálové kódy. – Ak chcete vybra˙ požadovaný kanál, otáčajte „Kanálovým voličom=g.

Stlačte „Tlačidlo PTTg a rozprávajte do mikrofónu. Ideálna vzdialenos˙ medzi mikrofónom PMR rádia a vašimi ústami je 5 až 10 cm. „LED indikátor=g sa pri prenose zmení na červený.

Ak je PT-1016 zapnutý, je vždy v režime prijímania signálu na vybranom kanáli. Pri prijímaní signálu môžete kedykoľvek zmeni˙ hlasitos˙ pootočením otočného ovládača. „LED indikátorg sa pri prijímaní signálu zmení nazeleno.

10.5 Funkcia monitorovania

Ak zatlačíte tlačid lo „Monitorovanie=g budete môc˙ prijíma˙ a počúva˙ aj slabšie signály. Ak je PMR rádio nastavené na jeden z prvých ôsmych kanálov (1..8) a stlačíte tlačidlo „Monitorovanieg , budete môc˙ počúva˙ používateľov vo vašej blízkosti, ktorí používajú rovnakú frekvenciu, ale iný podkanál".

Ak zatlačíte tlačidlo „Skenovanie=g , PMR rádio začne vyhľadáva˙ signály na prvých ôsmych kanáloch (1..8). Tým istým spôsobom bude PMR rádio vyhľadáva˙ signály prichádzajúce od iných používateľov PT-1016, ktorí používajú rovnakú frekvenciu a rovnaký DCS podkanál. ( Príloha A) LED indikátor začne pri vyhľadávaní blika˙ nazeleno. Ak je prijatý signál, môžete odpoveda˙ jednoduchým zatlačením tlačidla „PTTg. Vyhľadávanie sa opätovne spustí po 4 sekundách. – Ak nechcete ďalej vyhľadáva˙ stlačte tlačidlo „Skenovanie=g. 11 Konektory na externý reproduktor/mikrofón Pomocou bočného panela konektorov môžete pripoji˙ k zariadeniu voliteľný reproduktor/ mikrofón (mikrofón na plece, slúchadlo, PC kábel,...).

V tabuľke v Prílohe A je zobrazené, ako sú v PT-1016 predprogramované kanály.

Protalker 1016 Vyskrutkujte skrutky a odstráňte kryt. Tým získate prístup ku konektorom reproduktora/mikrofónu. Zasuňte konektor reproduktora/mikrofónu do konektorov reproduktora/mikrofónu na PT-1016. 12 Technické špecifikácie Ak potrebujete informácie týkajúce sa technických špecifikácií, pozrite si Prílohu C. 13 Záruka spoločnosti Topcom

Na zariadenia Topcom sa poskytuje 24-mesačná záručná doba. Záručná doba začína plynú dňom zakúpenia nového zariadenia. Na štandardné ani nabíjateľné batérie sa žiadna záruka nevzahuje. Záruka sa nevzahuje na spotrebné materiály a chyby, ktoré majú zanedbateľné vplyv na prevádzku alebo hodnotu zariadenia. Pri uplatnení záruky je nutné predloži originál alebo kópiu dokladu o zakúpení, na ktorom je vyznačený dátum zakúpenia a model zariadenia.

13.2 Uplatnenie a plnenie záruky

Pokazené zariadenie sa musí vráti do autorizovaného servisného centra spoločnosti Topcom spolu s platným dokladom o zakúpení. Ak sa chyba vyskytne počas záručnej doby, spoločnos Topcom alebo jej oficiálne autorizované servisné centrum bezplatne odstráni všetky poruchy spôsobené chybami materiálu alebo výroby, a to buď opravením alebo výmenou nefunkčných zariadení či súčiastok nefunkčných zariadení. V prípade výmeny sa farba a model môžu líši od pôvodne zakúpeného zariadenia. Deň zakúpenia výrobku je prvým dňom záručnej doby. Oprava alebo výmena výrobku spoločnosou Topcom alebo jej poverenými servisnými centrami nepredlžuje záručnú dobu.
