NÁVOD NA OBSLUHU DrawBar 5C DOMETIC

Dôkladne si prečítajte tento návod a dodržiavajte všetky pokyny, usmernenia a varovania uvedené v tomto návode k výrobku, aby sa zaručilo, že výrobok sa vždy bude správne inštalovať, používať a udržiavať. Tento návod MUSÍ zostat’ priložený k výrobku.

Použivaním tohto výrobku týmto potvrdzujete, že ste si dôkladne prečitali všetky pokyny, usmernenia a varovania a že rozumiete a súhlasíte s dodržiavaním všetkých uvedených podmienok. Súhlasíte, že tento výrobok budete použivať len v súlade so zamýšľaným použitím a v súlade s pokynmi, usmerneniami a varovania uvedenými v tomto návode k výrobku, ako aj v súlade so všetkými platnými zákonmi a nariadeniami. V prípade, že si neprečítate a nebudete sa riadiť pokynmi a varovaniami uvedenými v tomto návode, môže mať za následok vaše poranenie alebo poranenie iných osôb, poškodenie vášho výrobku alebo poškodenie majetku v jeho blízkosti. Tento návod k výrobku vrátane pokynov, usmernení a varovaní, a súvisiaca dokumentácia môže podliehať zmenám a aktualizáciám. Najaktuálnejšie informácie o výrobku nájdete na adrese documents.dometic.com.

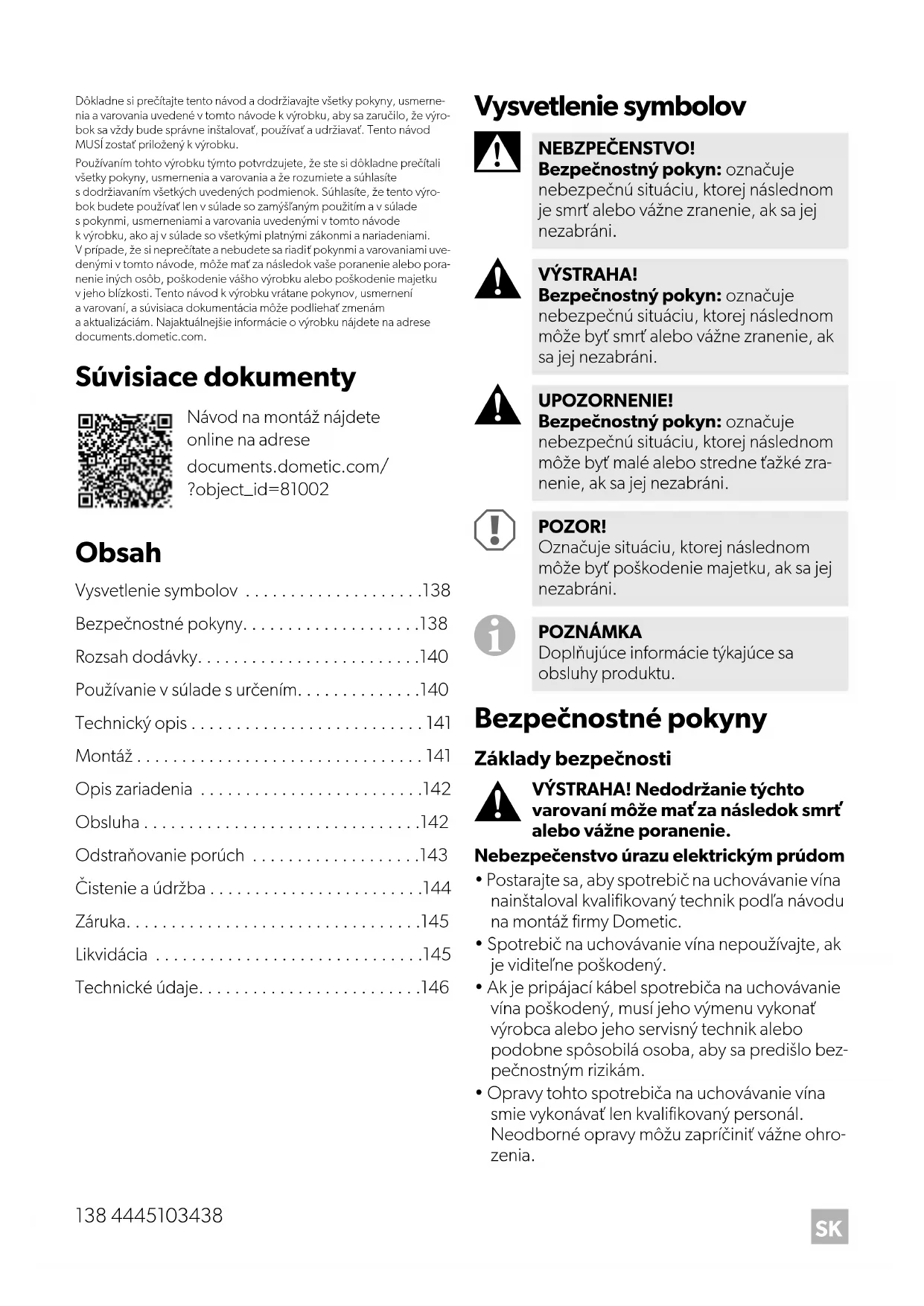

Súvisiace dokumenty

Používanie v súlade s určením....140

Technický opis....141

Montáž....141

Opis zariadenia ....142

Obsluha....142

Odstraňovanie porúch .....143

NEBZPEČENSTVO! Bezpečnostný pokyn: označuje nebezpečnú situáciu, ktorej následnom je smrť alebo vážne zranenie, ak sa jej nezabráni.

VÝSTRAHA! Bezpečnostný pokyn: označuje nebezpečnú situáciu, ktorej následnom môže byť smrť alebo vážne zranenie, ak sa jej nezabráni.

UPOZORNENIE! Bezpečnostný pokyn: označuje nebezpečnú situáciu, ktorej následnom môže byť malé alebo stredne t'ažké zra- nenie, ak sa jej nezabráni.

POZOR! Označuje situáciu, ktorej následnom môže byť poškodenie majetku, ak sa jej nezabráni.

POZNÁMKA Doplňujúce informácie týkajúce sa obsluhy produktu.

Bezpečnostné pokyny

Základy bezpečnosti

VÝSTRAHA! Nedodržanie týchto varovaní môže mať za následok smrt' alebo vážne poranenie.

• Postarajte sa, aby spotrebič na uchovávanie vína nainštaloval kvalifikovaný technik podľa návodu na montáž firmy Dometic.
• Spotrebič na uchovávanie vína nepoužívajte, ak je viditel'ne poškodený.
• Ak je pripájací kábel spotrebiča na uchovávanie vína poškodený, musí jeho výmenu vykonať výrobca alebo jeho servisný technik alebo podobne spôsobilá osoba, aby sa predišlo bezpečnostným rizikám.

• Opravy tohto spotrebiča na uchovávanie vína smie vykonávať len kvalifikovaný personal. Neodborné opravy môžu zapríčinit vážne ohrozenia.

• Pri umiestňovaní spotrebiča na uchovávanie vína sa ubezpečte, že napájací kábel nie je zachytený alebo poškodený.

• Neumiestňuje žiadne viacnásobné prenosné zásuvky alebo prenosné napájacie adapté na zadnú stranu spotrebiča.
• Zariadenie pripájajte do zásuviek, ktoré zaručia správne pripojenie, najmä vtedy, keď je zariadenie potrebné uzemnit.

Nebezpečenstvo požiaru

• Chladiaci prostriedok v chladiacom okruhu je vysoko horľavý.
  V prípade poškodenia chladiaceho okruhu:
  – Vypnite spotrebič na uchovávanie vína.
  – Nepoužívajte otvorený oheň a zabráňte vzniku iskier.
  – Dobre vyvetrajte priestor.

- V spotrebiči na uchovávanie vína neskladujte žiadne látky, pri ktorých hrozí nebezpečenstvo výbuchu, napr. sprejové nádoby s horl'avým hnacím plynom.

- Tento spotrebič na uchovávanie vína smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomostami, ked' sú pod dozorom alebo ked' boli poučené o bezpečnom používaní spotrebiča na skladovanie vína a chápu, aké riziká z toho vyplývajú.

- Deti sa nesmú hrat so spotrebičom na uchovávanie vína.

- Čistenie a bežnú údržbu nesmú vykonávať deti bez dozoru.

- Deti vo veku od 3 do 8 rokov smú nakladať a vykladať spotrebič na uchovávanie vína.

- Vínna chladnička musí byť upevnená podľa opisu v návode, aby sa zabránilo ohrozeniu následkom jej nestability/uvoľnenia.

- Neblokujte ani nezakrývajte vetracie otvory v kryte alebo vo vstavanej konštrukcii spotrebiča na uchovávanie vína.

- Nepoužívajte mechanické prostriedky alebo iné prostriedky na urýchlenie proces odmrazovania, než tie, ktoré odporúča výrobca.

- Chladiaci okruh v žiadnom prípade neotvárajte.

- Nepoužívajte vnútri spotrebiča na uchovávanie vína žiadne elektrické zariadenia, pokial' ich výrobca neodporúča používať na daný účel.

UPOZORNENIE! Nedodržanie týchto upozornení môže mať za následok drobné alebo stredne tážké poranenie.

Nebezpečenstvo pomliaždenia

- V zariadení sa smú skladovať len zatvorené a zapečatené fl’aše.

POZOR! Nebezpečenstvo poškodenia

• Skontrolujte, či sa údaje o napātí na typovom štítku zhodujú so zdrojom napātia.
• Spotrebič na uchovávanie vína nie je vhodný na skladovanie žieravých látok alebo látok s obsahom rozpúšťadiel.
• Izolácia chladiaceho zariadenia obsahuje horľavý cyklopentán a vyžaduje si špeciálne postupy pri likvidácii. Po uplynutí jeho životnosti odovzdanie chladiace zariadenie na vhodnú recykláciu.
• Odtokový otvor vždy udržiavajte čistý.
• Spotrebič na uchovávanie vína prenášajte iba vo zvislej polohe.

Bezpečná obsluha spotrebiča na uchovávanie vína

NEBZPEČENSTVO! Nedodržanie týchto varovaní bude mat' za následok smrt' alebo vážne poranenie.

UPOZORNENIE! Nedodržanie týchto upozornení môže mať za následok drobné alebo stredne tážké poranenie.

- Pred zapnutím spotrebiča na uchovávanie vína sa ubezpečte, že prívodný kábel a zástrčka sú suché.

- Dbajte na to, aby ste do spotrebiča na uchovávanie vína vložili iba vínne fl'aše, ktoré sa smú vychladit' na zvolenú teplotu.

• Otvorenie zásuvky na dlhšiu dobu môže spôsobit' výrazné zvýšenie teploty v priehradkách spotrebiča na uchovávanie vína.
• Pravidelne čistte povrchy, ktoré môžu príst do kontaktu s vínovými flašami a prístupnými systémami na odvádzanie kondenzátu.
• Ak spotrebič na uchovávanie vína ponecháte prázdny na dlhú dobu:

– Vypnite spotrebič na uchovávanie vína.
– Odmrazte spotrebič na uchovávanie vína.
– Vyčistte spotrebič na uchovávanie vína a nechajte ho uschnúť.
– Nechajte zásuvku otvorenú, aby ste zabránili tvorbe plesní vnútri spotrebiča na uchovávanie vína.

POZOR! Nebezpečenstvo poškodenia

Pozri obr. 1, strane 3

Počet Opis

1 Chladiaca zásuvka na víno
12 Skrutka ST4 × 13 mm(len DrawBar5S)
8 Skrutka ST4 × 13 mm(len model DrawBar5B, 5C)
2	D	i	š	t
2	D	i	š	t
4	P	o	d	l
1 Regulačná špongia(200 × 100 × 30 mm)

Počet Opis

1 Regulačná špongia (550 × 50 × 30 mm)

2 Montážna doska

Používanie v súlade surčením

Spotrebič na uchovávanie vína (označuje sa tiež ako chladiaca zásuvka na víno) je určený na prevádzku v uzavretých budovách, ako napríklad:

• Kuchynky pre personál v obchodoch, kanceláriách a iných pracovných priestoroch
  • V pol'nohospodárstve
• V hoteloch, moteloch a iných ubytovacích zariadeniach
  • V zariadeniach typu Bed and Breakfast
• V kateringových firmách alebo podobných veľkoobchodných prevádzkach

Chladiaca zásuvka na víno je určená na zabudovanie do skrinky alebo do montážneho výklenku.

Chladiaca zásuvka na víno je určená výlučne na skladovanie nápojov a reguláciu teploty vína. V zariadení sa smú skladovať len zatvorené a zapečatené fl’aše.

Chladiaca zásuvka na víno nie je vhodná na skladovanie liekov alebo mrazenie potravín.

Tento výrobok je vhodný iba na zamýšľané použitie a použitie v súlade s týmto návodom.

Tento návod obsahuje informácie, ktoré sú nevyhnutné pre správnu inštaláciu a/alebo obsluhu výrobku. Chybná inštalácia a/alebo nesprávna obsluha či údržba bude mať za následok neuspokojivý výkon a možnú poruchu. Výrobca nenesie žiadnu zodpovednosť a za akékoľvek poránenia či škody na Výrobku spô- sobené: ž k a

• nesprávnou montážou alebo pripojením vrátane nadmerného napätia

• nesprávnou údržbou alebo použitím iných ako originálnych náhradných dielov poskytnutých výrobcom

• zmeny produktu bez výslovného povolenia výrobcu

• použitie na iné účely než na účely opísané v návode

Firma Dometic si vyhradzuje právo na zmenu vzhľadu a technických parametrov výrobku.

Technický opis

Stojan je vhodný až pre 5 fliaš. Maximálny priemer fl'aše je 96 mm (3,8 in).

Chladiaca zásuvka na víno je kompresné chladiace zariadenie.

Model je z výroby vybavený skleneným predným panelom a rukováťou.

DrawBar5S: Model sa dodáva bez predného panela a je pripravený na zabudovanie do čela kuchynskej linky.

Montáž

Pri výbere miesta montáže dodržte nasledujúce pokyny:

• Riad'te sa rozmermi výrobku a dodržte potrebný montážny priestor, aby bola zaručená správna montáž (obr. 2, strane 4, obr. 3, strane 4).
• Pri pripájaní napájacieho kábla rešpektujte varovania (obr. 4, strane 5).
• Ubezpečte sa, že montážny povrch je pevný, rovný a čistý (obr. 5, strane 6).
• Chladiacu zásuvku na víno nemontujte na vrch spotrebiča (obr. 6, strane 6).

Ak je chladiaca zásuvka na víno určená na zabudovanie do vysokej skrinky so spotrebičom, môže sa nainštalovať pod spotrebič bez potreby použitia vloženej police.

Príprava skrinky

Ak je vzdialenost' medzi skrinkou a zadnou stenou menšia ako 35 mm a nie je zaručená správna a riadna cirkulácia vzduchu, chladiaca zásuvka na víno bude spotrebovávať viac energie.

Zabezpečte vzdialenost najmenej 35 mm medzi vysokou skrinkou a zadnou stenou.

Pult alebo skrinka so zatvorenou zadnou stranou

Pozri obr. 7, strane 7

POZNÁMKA

Ak je vzdialenost' medzi skrinkou a zadnou stenou menšia ako 35 mm a nie je zaručená správna a riadna cirkulácia vzduchu, chladiaca zásuvka na víno bude spotrebovávať viac energie.

1. Zabezpečte vzdialenost najmenej 35 mm medzi skrinkou a zadnou stenou.
2. Urobte výrez 60 × 180 mm na zadnej strane police.
3. Urobte výrez 200 mm v zadnej stene skrinky. Výška výrezu sa má rovnat' vzdialenosti medzi policou a vrchnou stranou pultu.

4. Zrežte krátku regulačnú špongiu na vhodný rozmer, aby sa zmestila do medzery medzi ventilátorom a zadnou stranou skrinky.

5. Vložte regulačnú špongiu medzi ventilátor a zadnú stranu skrinky tak, aby tam pevne držala.

6. Ak je vzdialenost' medzi vrchnou stranou chladiacej zásuvky na víno a skrinkou väčšia ako 10 mm, vložte dlhú regulačnú špongiu. Ak je to potrebné, zrežte regulačnú špongiu a umiestnite ju na vrchnú stranu chladiacej zásuvky na víno.

1. Upevnite montážne dosky k obom stranám krytu výrobku s použitím dodaných skrutiek. Ak je to nutné, použite vhodnú kombináciu dodaných dištančných prvkov, aby bolo zaručené správne upevnenie (obr. 8, strane 8).
2. Pripojte napájací kábel.
3. Zásuvku úplne vytiahnite a zdvihnite ju z posuvných kol'ajničiek (obr. 9, strane 8).
4. Upevnite kryt výrobku k stenám skrinky s použitím dodaných skrutiek a podložiek (obr. 10, strane 9).
5. Úplne vytiahnite posuvné kol'ajničky a zásuvku opatrne umiestnite naspät na posuvné kol'ajničky (obr. 11, strane 9).
6. Zatvorte zásuvku.

Montáž krycieho panela (iba DrawBar5S)

Pozri obr. 12, strane 9

POZNÁMKA

Ubezpečte sa, že rozmery krycieho panela sú vhodné pre zvolené miesto montáže.

1. Rukovat' skrinky namontujte na krycí panel.
2. Vytiahnite zásuvku a odoberte tesnenie dverí, aby ste sprístupnili montážne otvory.
3. Upevnite krycí panel k dvierkam zásuvky s použitím dodaných skrutiek.
   ▶ Po utiahnutí každej skrutky skontrolujte správne vyrovnanie.
4. Znovu nasad'te tesnenie dverí a zatvorte zásuvku.

Opis zariadenia

Č. naobr. 13, Vysvetleniestrane 10
1 LED diódy pre signalizáciu teploty
2	1 Tlačidlo Zap/Vyp
3	2 Tlačidlo nastavenia
4 Skleneny predny panel s rukovátou(len model DrawBar5B, 5C)
5	H	u	m	i	d	n
6 Vnútorné LED osvetlenie
7	G	u	m	o	v	é

Obsluha

Pred prvým použitím

Z hygienických dôvodov vyčistte chladiacu zásuvku na víno zvnútra a zvonku (pozri kap. „Čistenie a údržba“ na strane 144).
▶Naplňte humidnú misku s vodou tak, aby hubka bola úplne ponorená (obr. 19, strane 11).

Úspora energie

Dodržte nasledujúce body, aby ste predišli plytva- niu potravinami:

• Zabráňte kolísaniu teploty v čo najväčšej možnej miere. Chladiacu zásuvku na víno otvárajte iba tak často a na takú dobu, ako je nevyhnutné. Skladujte vínové fl'aše tak, aby vzduch stále mohol dobre cirkulovat'.
• Prispôsobte teplotu množstvu a typu vínových fliaš.

Chladiaca zásuvka na víno je nastavená na predvolenú teplotu chladenia 11 °C.

▶Pre nastavenie teploty opakovane stláčajte tlačidlo, kým nedosiahnete želanú úroveň teploty (obr. 16, strane 10).

Používanie prezentačného režimu

Pri zapnutom prezentačnom režime zostane vnú- torné LED osvetlenie trvalo zapnuté.

▶Pre aktiváciu a deaktiváciu prezentačného režimu súčasne stlačte tlačidlo a tlačidlo aspoň na 2 sekundy (obr. 17, strane 11).

√ Všetky LED diódy pre signalizáciu teploty 1-krát bliknú.

Pri zapnutom demo režime sú kompresor a ventilátory vypnuté.

▶Pre aktiváciu demo režimu stlačte tlačidlo ⇔ aspoň na 6 sekúnd (obr. 18, strane 11).
√ Všetky LED diódy pre signalizáciu teploty 3-krát zablikajú.
√ LED diódy pre signalizáciu teploty 11 °C a 14 °C sa trvalo rozsvietia.
▶Pre demonstračnú ukážku funkcie nastavenia teploty alebo prezentačného režimu jedenkrát stlačte tlačidlo.
√ LED diódy pre signalizáciu teploty 11 °C a 14 °C zhasnú do 2 sekúnd.
√ Rozsvieti sa LED dióda pre signalizáciu teploty poslednej zvolenej úrovne teploty.
▶Pre deaktiváciu demo režimu stlačte tlačidlo ⇔ aspoň na 6 sekúnd (obr. 18, strane 11).
√ Všetky LED diódy pre signalizáciu teploty 3-krát zablikajú.
√ Rozsvieti sa LED dióda pre signalizáciu teploty poslednej zvolenej úrovne teploty.

Odstraňovanie porúch

Porucha Možná príčina Návrh riešenia

Zariadenie nechladí. LED diódy pre signalizáciu teploty nesvietia.	Zásuvka striedavého napätia neve-die napätie.	Vyskúšajte inú zásuvku.
Zariadenie nechladí (zástrčka je pri-pojená). LED diódy pre signalizáciu teploty svietia.	Chladiaci prvok je chybný. Kontaktujte autorizovaného servis-ného technika kvôli oprave.
Zariadenie nechladí (zástrčka je pri-pojená). LED diódy pre signalizáciu teploty 11 °C a 14 °C sa trvalo roz-svietia.	Demo režim je aktivovaný.	Vypnite demo režim (obr. 18, strane 11).
Vnútorné LED osvetlenie nepretržite svieti, aj vtedy, ked'je chladiaca zásuvka na víno zatvorená.	Prezentačný režim je aktivovaný.	Vypnite prezentačný režim (obr. 17, strane 11).

Porucha Možná príčina Návrh riešenia

Zariadenie nedostatočne chladí. LED diódy pre signalizáciu teploty svietia.	Chladiaci prvok je chybný. Kontaktujte autorizovaného servisného technika kvôli oprave.
	Vetranie nie je dostatočné. Odstráňte akékol’vek prekážky alebo nečistoty zo vstupných a výstupných vetracích otvorov.
Horná LED dióda pre signalizáciu teploty 1-krát opakovane bliká.	Snímač teploty je chybný. Kontaktujte autorizovaného servisného technika kvôli oprave.
Horná LED dióda pre signalizáciu teploty 3-krát opakovane bliká.	Vnútorný ventilátor je chybný. Kontaktujte autorizovaného servisného technika kvôli oprave.
Horná LED dióda pre signalizáciu teploty 4-krát opakovane bliká.	Vonkajší ventilátor je chybný. Kontaktujte autorizovaného servisného technika kvôli oprave.
Horná LED dióda pre signalizáciu teploty 5-krát opakovane bliká.	Zásuvka je otvorená príliš dlho. Zatvorte zásuvku.
	Zásuvka nie je riadne zatvorená. Zásuvku riadne zatvorte.
Horná LED dióda pre signalizáciu teploty 6-krát opakovane bliká.	Kompresor je poškodený. Kontaktujte autorizovaného servisného technika kvôli oprave.

Čistenie a údržba

VÝSTRAHA! Nebezpečenstvo požiaru

• Chladiaci prostriedok je vysoko horľavý. Neotvárajte ani nepoškodťe chladiaci okruh.
• Izolácia zariadenia obsahuje izolačný plyn (pozrite typový štítok). Nepoškod’te izoláciu.S

POZOR! Nebezpečenstvo poškodenia

• Na čistenie nepoužívajte abrazívne čistiace prostriedky alebo tvrdé predmety.
• Na odstránenie vrstvy námrazy alebo uvoľnenie primrznutých predmetov nepoužívajte tvrdé alebo špicaté nástroje.
• Nepoužívajte žiadne mechanické ani iné pomôcky, aby ste urýchlili proces odmrazovania.

POZNÁMKA Kondenzácia na sklenených dverách

Len model DrawBar5B, 5C: Na sklenených dverách sa kondenzuje vlhkost', ak je vlhkost' vzduchu vyššia ako 65 % pri teplote okolia 25 °C.

Pravidelne čistte zariadenie zvnútra a zvonku s vlhkou handričkou a hned', ako sa znečistí.
▶Po vyčistení utrite chladiacu zásuvku na víno handričkou dosucha.
Zabezpečte, aby vetracie a odvetrávacie otvory zariadenia boli bez prachu a nečistôt a teplo vznikajúce pri prevádzke tak mohlo byť odvázané a aby sa zariadenie nepoškodilo.
▶Pravidelne kontrolujte odtok kondenzovanej vody.

Chladiaca zásuvka na víno je vybavená s humidnou miskou, ktorá zabezpečuje extra vlhkost' vnútri zásuvky.

Pravidelne kontrolujte, či je špongia ponorená vo vode (obr. 19, strane 11).

▶V prípade potreby vymeňte vodu.

POZOR! Nebezpečenstvo poškodenia

Humidnú misku neumývajte v umývačke riadu.

▶ Humidnú misku očistte iba pod tečúcou vodou.

Chladiaci okruh

Výmena vnútorného LED osvetlenia

POZOR! Nebezpečenstvo poškodenia

Svetelný zdroj smie vymenit' len výrobca, servisný technik alebo osoba s podobnou kvalifikáciou, aby sa zabránilo nebezpečenstvu.

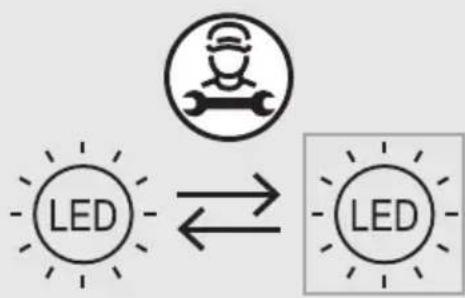

▶ Pri výmene vnútorného LED osvetlenia postupujte podľa obrázkov (obr. 20, strane 12 – obr. 23, strane 13).

Záruka

Platí zákonom stanovená záručná lehota. Ak je výrobok poškodený, obrátte sa na svojho predajcu alebo pobočku výrobcu vo svojej krajine (pozri dometic.com/dealer).

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, k zaslanému produktu musíte priložiť nasledujúce dokumenty:

• Kópiu faktúry s dátumom kúpy,

• Dôvod reklamácie alebo opis chyby.

Upozorňujeme Vás, že samooprava alebo neodborná oprava môže mať za následok ohrozenie bezpečnosti a zánik záruky.

Likvidácia

Recyklácia obalového materiálu

Obalový materiál dávajte podľa možnosti do príslušného recyklovateľného odpadu.

▶ Vaše poškodené akumulátory alebo prázdne batérie odovzdajte u predajcu alebo v zbernom mieste.

Ked' výrobok chcete definitívne vyradit' z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u svojho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti F.

Đalšie informácie o výrobku získate prostredníctvom QR kódu na energetickom štítku na výrobku alebo na stránke eprel.ec.europe.eu.
