Produkttyp	Weinschublade (Reifeschublade)
Marke	Dometic
Modell	DrawBar 5C
Kapazität	Bis zu 5 Flaschen (max. Durchmesser 96 mm)
Gesamtvolumen	15 L
Temperaturbereich	+5 °C bis +17 °C (5 Stufen: 5, 8, 11, 14, 17 °C)
Kühlungstyp	Kompressor
Kältemittel	R600a (Isobutan), 10 g
Stromversorgung	220–240 V~ 50 Hz, 45 W
Abmessungen (B x T x H)	597 x 591 x 141 mm
Gewicht	17,9 kg
Max. Belastung	10 kg
Klimaklasse	N (Umgebung +16 °C bis +32 °C)
Geräuschemission	45 dB(A)
Frontplatte	Glas mit Griff (werkseitig montiert)
Innenbeleuchtung	LED (Energieeffizienzklasse F)
Befeuchtungsschale	Ja, mit Schwamm
Abtauen	Automatisch
Spezialmodi	Präsentation (Dauerbeleuchtung), Demonstration (Kompressor und Lüfter aus)
Installation	Integrierbar in einen Schrank oder unter Arbeitsplatte
Lieferumfang	Schublade, Schrauben, Abstandshalter, Ablenkschwämme, Montageplatten
Verwendungszweck	Lagerung und Temperaturkontrolle von Wein (verschlossene und versiegelte Flaschen)
Wartung	Reinigung mit feuchtem Tuch, Wasserstand prüfen, Schale nicht in der Spülmaschine reinigen
Garantie	Gesetzlich (Händler oder Dometic kontaktieren)

Häufig gestellte Fragen - DrawBar 5C DOMETIC

Wie groß ist die Kapazität des Weinkühlschranks DrawBar 5C?

Der Weinkühlschrank DrawBar 5C kann bis zu 5 Flaschen mit einem maximalen Durchmesser von 96 mm aufnehmen.

Wie stelle ich die Temperatur ein?

Drücken Sie mehrmals die Einstelltaste, um eine der 5 Stufen auszuwählen: 5 °C, 8 °C, 11 °C, 14 °C oder 17 °C. Die Standardtemperatur ist 11 °C.

Wie aktiviere ich den Präsentationsmodus?

Drücken Sie gleichzeitig mindestens 2 Sekunden lang beide Tasten. Die LED-Innenbeleuchtung bleibt dauerhaft eingeschaltet.

Was tun, wenn das Gerät nicht kühlt und die LED-Temperaturanzeigen 11 °C und 14 °C dauerhaft leuchten?

Der Demonstrationsmodus ist wahrscheinlich aktiviert. Halten Sie die Einstelltaste 6 Sekunden lang gedrückt, um ihn zu deaktivieren.

Wie reinige ich den Weinkühlschrank?

Reinigen Sie regelmäßig Innen- und Außenseite mit einem feuchten Tuch. Keine Scheuermittel oder harte Gegenstände verwenden. Nach der Reinigung trocknen.

Muss ich die Befeuchtungsschale füllen?

Ja, füllen Sie die Befeuchtungsschale mit Wasser, bis der Schwamm vollständig bedeckt ist. Überprüfen Sie regelmäßig den Wasserstand und wechseln Sie das Wasser bei Bedarf.

Welche Abmessungen hat das Gerät?

Die Abmessungen betragen 597 x 591 x 141 mm (B x T x H). Gewicht: 17,9 kg.

Kann ich den Weinkühlschrank unter einer Arbeitsplatte installieren?

Ja, er kann unter einer Arbeitsplatte oder in einem Schrank installiert werden. Befolgen Sie die Anweisungen im Handbuch, um die erforderlichen Lüftungsöffnungen freizuhalten (35 mm zwischen Schrank und Wand).

Was tun, wenn die obere LED-Temperaturanzeige blinkt?

Die Anzahl der Blinksignale zeigt einen Fehler an: 1x = defekter Fühler, 3x = interner Lüfter, 4x = externer Lüfter, 5x = Schublade zu lange geöffnet, 6x = Kompressor. Kontaktieren Sie einen autorisierten Kundendienst, außer bei Fall 5 (Schublade schließen).

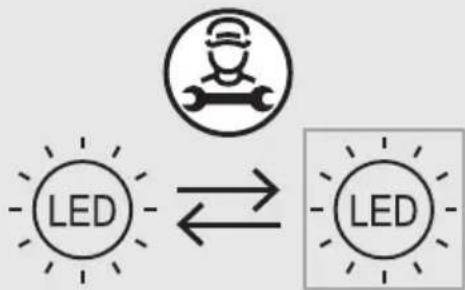

Wie ersetze ich die LED-Innenlampe?

Die LED-Lampe darf nur vom Hersteller, einem Kundendienst oder einer qualifizierten Person ersetzt werden. Befolgen Sie die im Handbuch dargestellte Vorgehensweise (Abb. 20 bis 23).

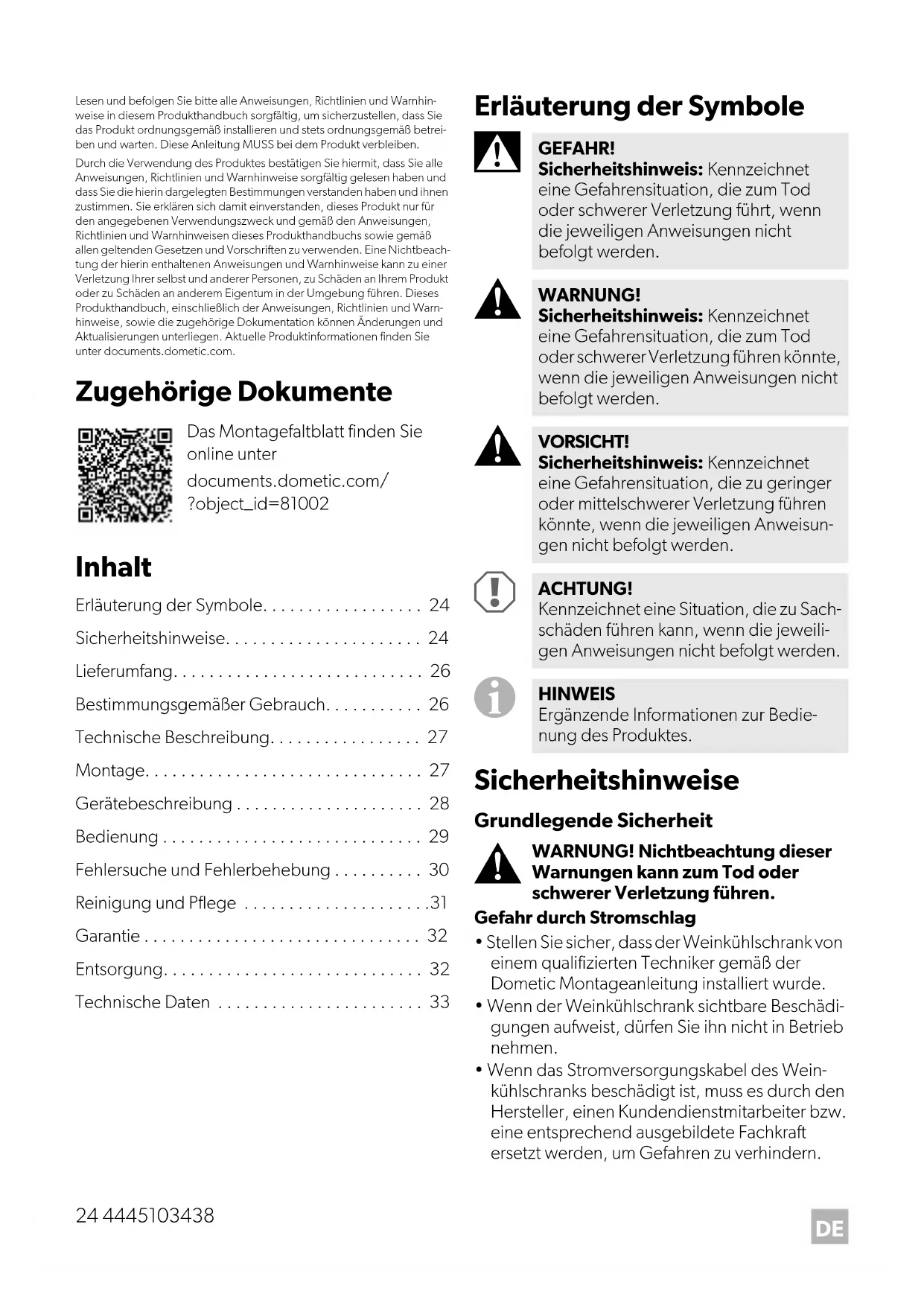

BEDIENUNGSANLEITUNG DrawBar 5C DOMETIC

Bedienungsanleitung .....24

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.

Zugehörige Dokumente

Das Montagefaltblatt finden Sie online unter

documents.dometic.com/

?object_id=81002

Inhalt

Erläuterung der Symbole.... 24

Sicherheitshinweise.... 24

Lieferumfang.... 26

Bestimmungsgemäßer Gebrauch.... 26

Technische Beschreibung.... 27

Montage....27

Gerätebeschreibung 28

Bedienung 29

Fehlersuche und Fehlerbehebung ..... 30

Reinigung und Pflege .....31

Garantie 32

Entsorgung.... 32

Technische Daten 33

Erläuterung der Symbole

GEFAHR!

Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führt, wenn die jeweiligen Anweisungen nicht befolgt werden.

WARNUNG!

Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.

VORSICHT!

Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.

ACHTUNG!

Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

Sicherheitshinweise

Grundlegende Sicherheit

WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.

Gefahr durch Stromschlag

• Stellen Sie sicher, dass der Weinkühlschrank von einem qualifizierten Techniker gemäß der Dometic Montageanleitung installiert wurde.
• Wenn der Weinkühlschrank sichtbare Beschädigungen aufweist, dürfen Sie ihn nicht in Betrieb nehmen.

• Wenn das Stromversorgungskabel des Weinkühlschranks beschädigt ist, muss es durch den Hersteller, einen Kundendienstmitarbeiter bzw. eine entsprechend ausgebildete Fachkraft ersetzt werden, um Gefahren zu verhindern.

• Reparaturen am Weinkühlschrank dürfen nur von Fachpersonal durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

• Achten Sie beim Aufstellen des Weinkühl-schranks darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
• Platzieren Sie keine Steckdosenleisten oder tragbare Stromversorgungen hinter dem Gerät.
• Schließen Sie das Gerät an eine Steckdose an, die einen geeigneten Anschluss sicherstellt, insbesondere wenn das Gerät geerdet werden muss.

Brandgefahr

• Das Kältemittel im Kühlkreislauf ist leicht entflammbar.
  Bei einer Beschädigung des Kühlkreislaufs:
  – Schalten Sie den Weinkühlschrank aus.
• Vermeiden Sie offenes Feuer und Zündfunken.
  – Lüften Sie den Raum gut.

Explosionsgefahr

- Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit Treibgas im Weinkühl-schrank.

Gesundheitsgefahr

- Dieser Weinkühlschrank kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen überwacht oder im sicheren Gebrauch des Weinkühlschranks unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Weinkühlschrank spielen.

- Reinigung und Benutzerwartung dürfen nicht durch unbeaufsichtigte Kinder durchgeführt werden.

- Kinder von 3 bis 8 Jahren dürfen den Weinkühl-schrank be- und entladen.

- Um Gefahren aufgrund eines instabilen Stands des Weinkühlschranks zu vermeiden, muss er entsprechend den Anweisungen fixiert werden.

- Halten Sie die Lüftungsöffnungen frei – sowohl im Gehäuse als auch in der Einbaukonsole des Weinkühlschranks.

• Verwenden Sie keine mechanischen oder anderen Mittel, um das Abtauen zu beschleunigen – es sei denn, diese werden vom Hersteller empfohlen.
• Öffnen Sie auf keinen Fall den Kühlkreislauf.
• Verwenden Sie keine elektrischen Geräte im Weinkühlschrank, es sei denn, diese werden vom Hersteller ausdrücklich empfohlen.

VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.

Quetschgefahr

• Fassen Sie nicht in das Scharnier.

Gesundheitsgefahr

- Nur verschlossene und noch versiegelte Flaschen dürfen im Gerät aufbewahrt werden.

ACHTUNG! Beschädigungsgefahr

• Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der vorhandenen Netzspannung übereinstimmt.
• Der Weinkühlschrank ist nicht für die Lagerung ätzender oder lösungsmittelhaltiger Stoffe geeignet.
• Die Isolierung des Kühlgeräts enthält brennbares Cyclopentan und erfordert ein besonderes Entsorgungsverfahren. Entsorgen Sie das Kühlgerät am Ende seiner Nutzungsdauer in einem entsprechenden Recyclingcenter.
• Halten Sie die Abflussöffnung stets sauber.
• Transportieren Sie den Weinkühlschrank immer in aufrechter Stellung.

Sicherheit beim Betrieb des Weinkühl- schranks

GEFAHR! Nichtbeachtung dieser Warnungen führt zum Tod oder schwerer Verletzung.

Gefahr durch Stromschlag

- Fassen Sie nie mit bloßen Händen an blanke Leitungen.

VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.

Gefahr durch Stromschlag

- Achten Sie vor der Inbetriebnahme des Weinkühlschranks darauf, dass Zuleitung und Stecker trocken sind.

Gesundheitsgefahr

• Achten Sie darauf, dass sich nur Weinflaschen im Weinkühlschrank befinden, die auf die gewählte Temperatur gekühlt werden dürfen.
• Ein längeres Öffnen der Schublade kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Weinkühlschranks führen.
• Reinigen Sie regelmäßig Oberflächen, die mit Weinflaschen in Kontakt kommen können, sowie zugängliche Ablaufsysteme.
• Wenn der Weinkühlschrank über längere Zeiträume leer bleibt:

– Schalten Sie den Weinkühlschrank aus.
– Tauen Sie den Weinkühlschrank ab.
– Reinigen Sie den Weinkühlschrank und trocknen Sie ihn ab.
– Lassen Sie die Schublade offen, um Schimmelbildung im Weinkühlschrank zu vermeiden.

ACHTUNG! Beschädigungsgefahr

• Stellen Sie den Weinkühlschrank nicht in der Nähe von offenen Flammen oder anderen Wärmequellen auf (Heizungen, direkte Sonneneinstrahlung, Gasöfen usw.).
• Tauchen Sie den Weinkühlschrank niemals in Wasser.
• Schützen Sie den Weinkühlschrank und das Stromkabel vor Hitze und Nässe.
• Achten Sie darauf, dass die Weinflaschen keine Wand des Kühlraums berühren.

Lieferumfang

Siehe Abb. 1, Seite 3

Anzahl Beschreibung

1 Weinkühlschublade
12 Schraube ST4 x 13 mm(nur DrawBar5S)
8	S	c	h	r
	(nur DrawBar5B, 5C)
2	A	b	s	t
2	A	b	s	t

4 Unterlegscheibe

Anzahl Beschreibung

1 Schwamm zur Luftablenkung(200 x 100 x 30 mm)

1 Schwamm zur Luftablenkung(550 x 50 x 30 mm)

2 Montageplatte

Bestimmungsgemäßer Gebrauch

Der Weinkühlschrank (auch als Weinkühlschublade bezeichnet) ist für den Betrieb in geschlossenen Gebäuden vorgesehen, wie z. B:

• In Personalküchen in Ladengeschäften, Büros und anderen Arbeitsbereichen
• Im landwirtschaftlichen Sektor
• In Hotels, Motels und anderen Unterkünften
  • In Frühstückspensionen
• In Catering-Unternehmen oder ähnlichen Großhandelsbetrieben

Die Weinkühlschublade ist für den Einbau in einen Schrank oder eine Einbaunische vorgesehen.

Die Weinkühlschublade ist ausschließlich für die Lagerung und Temperierung von Wein bestimmt. Nur verschlossene und noch versiegelte Flaschen dürfen im Gerät aufbewahrt werden.

Die Weinkühlschublade ist nicht für die Lagerung von Medikamenten oder zum Tiefkühlen von Lebensmitteln geeignet.

Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

• unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung
• unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.

Technische Beschreibung

Die Weinkühlschublade kann Wein in einem Temperaturbereich von +5 °C bis +17 °C (41 °F bis 63 °F) abkühlen bzw. kühl halten.

Der Rost ist für bis zu 5 Flaschen geeignet. Der maximale Flaschendurchmesser beträgt 96 mm (3,8 Zoll).

Die Weinkühlschublade ist ein Kompressionskühlgerät.

Das Modell ist ab Werk mit einer Glasfrontblende und einem Griff ausgestattet.

DrawBar5S: Das Modell wird ohne Frontblende geliefert und ist für den Anbau einer Küchen-schrankfront vorbereitet.

Montage

Beachten Sie bei der Wahl des Montageortes folgende Hinweise:

- Beachten Sie die Produktabmessungen und den erforderlichen Einbauraum, um eine ordnungsgemäße Passung zu gewährleisten (Abb. 2, Seite 4, Abb. 3, Seite 4).

- Beachten Sie die Warnhinweise beim Anschluss des Netzkabels (Abb. 4, Seite 5).

- Stellen Sie sicher, dass die Montagefläche fest, eben und sauber ist (Abb. 5, Seite 6).

- Installieren Sie die Weinkühlschublade nicht auf einem Gerät (Abb. 6, Seite 6).

Wenn die Weinkühlschublade in einen Hochschrank mit einem Gerät eingebaut werden soll, kann sie ohne Zwischenboden darunter eingebaut werden.

Schrank vorbereiten

Es gibt zwei Einbaumöglichkeiten für die Weinkühlschublade:

• In einen Hochschrank mit einem Gerät (Abb. 3 A, Seite 4).
  Fahren Sie in diesem Fall mit den Anweisungen in Kapitel „Hochschrank mit offener Rückseite mit Gerät“ auf Seite 27 fort.
• Unter einer Theke (Abb. 3 B, Seite 4).
  Fahren Sie in diesem Fall mit den Anweisungen in Kapitel „Theke oder Schrank mit geschlossener Rückseite“ auf Seite 27 fort.

Hochschrank mit offener Rückseite mit Gerät

HINWEIS

Wenn der Abstand zwischen dem Schrank und der Rückwand weniger als 35 mm beträgt, ist eine ordnungsgemäße Luftzirkulation nicht gewährleistet und die Weinkühlschublade verbraucht mehr Energie.

▶Stellen Sie sicher, dass ein Abstand von mindestens 35 mm zwischen dem Hochschrank und der Rückwand eingehalten wird.

Theke oder Schrank mit geschlossener Rückseite

Siehe Abb. 7, Seite 7

HINWEIS

Wenn der Abstand zwischen dem Schrank und der Rückwand weniger als 35 mm beträgt, ist eine ordnungsgemäße Luftzirkulation nicht gewährleistet und die Weinkühlschublade verbraucht mehr Energie.

1. Stellen Sie sicher, dass ein Abstand von mindestens 35 mm zwischen dem Schrank und der Rückwand eingehalten wird.

2. Fertigen Sie einen Ausschnitt von 60 x 180 mm in der Rückseite des Regals an.

3. Fertigen Sie einen 200 mm breiten Ausschnitt in der Rückwand des Schranks an. Die Höhe des Ausschnitts sollte dem Abstand zwischen dem Regal und der Arbeitsplatte entsprechen.
4. Schneiden Sie den kurzen Schwamm zur Luftablenkung auf die passende Größe zu, damit er in den Spalt zwischen dem Lüfter und der Rückseite des Schranks passt.
5. Setzen Sie den Schwamm zur Luftablenkung so zwischen den Lüfter und die Rückseite des Schranks ein, dass er fest sitzt.
6. Wenn der Abstand zwischen der Oberseite der Weinkühlschublade und dem Schrank größer als 10 mm ist, setzen Sie den langen Schwamm zur Luftablenkung ein. Schneiden Sie den Schwamm zur Luftablenkung ggf. zu und legen Sie ihn auf die Weinkühlschublade.

Weinkühlschublade montieren

1. Befestigen Sie die Montageplatten mit den mitgelieferten Schrauben an beiden Seiten des Produktgehäuses. Verwenden Sie ggf. eine geeignete Kombination der mitgelieferten Distanzstücke, um einen korrekten Sitz zu gewährleisten (Abb. 8, Seite 8).
2. Schließen Sie das Netzkabel an.
3. Ziehen Sie die Schublade vollständig heraus und heben Sie sie von den Gleitschienen ab (Abb. 9, Seite 8).
4. Befestigen Sie das Produktgehäuse mit den mitgelieferten Schrauben und Unterlegscheiben an den Wänden des Schranks (Abb. 10, Seite 9).
5. Ziehen Sie die Gleitschienen vollständig heraus und setzen Sie die Schublade vorsichtig wieder auf die Gleitschienen (Abb. 11, Seite 9).
6. Schließen Sie die Schublade.

Zusatzverkleidung montieren (nur DrawBar5S)

Siehe Abb. 12, Seite 9

HINWEIS

Stellen Sie sicher, dass die Abmessungen der Zusatzverkleidung für den ausgewählten Montageort geeignet sind.

1. Bringen Sie den Schrankgriff an der Zusatzverkleidung an.
2. Ziehen Sie die Schublade heraus und entfernen Sie die Türdichtung, um die Befestigungslöcher freizulegen.
3. Befestigen Sie die Zusatzverkleidung mit den mitgelieferten Schrauben an der Schubladentür.
   ▶Überprüfen Sie nach dem Festziehen jeder Schraube die korrekte Ausrichtung.
4. Bringen Sie die Türdichtung wieder an und schließen Sie die Schublade.

Gerätebeschreibung

Nr. in Abb. 13, Erläuterung Seite 10
1 Temperaturanzeige-LEDs
2	1 An/Aus-Taster
3	Einstelltaste
4 Glasfrontblende mit Griff (nur DrawBar5B, 5C)
5 Feuchtigkeitsschale
6 LED-Innenbeleuchtung
7	G u m m i s

Bedienung

Vor dem ersten Gebrauch

▶ Reinigen Sie die Weinkühlschublade aus hygienischen Gründen innen und außen (siehe Kapitel „Reinigung und Pflege“ auf Seite 31).
▶ Füllen Sie die Feuchtigkeitsschale mindestens so weit mit Wasser, dass der Schwamm vollständig bedeckt ist (Abb. 19, Seite 11).

Energie sparen

• Öffnen Sie die Weinkühlschublade nur so oft und so lange wie nötig.
• Vermeiden Sie eine unnötig tiefe Innentemperatur.
• Prüfen Sie in regelmäßigen Abständen, ob die Dichtung der Schublade noch richtig sitzt.
• Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen.

Ein- und ausschalten

▶Drücken Sie zum Einschalten die Taste einmal (Abb. 14, Seite 10).
▶Halten Sie zum Ausschalten die Taste mindestens 2 Sekunden lang gedrückt (Abb. 15, Seite 10).

Temperatur einstellen

Um Lebensmittelverschwendung zu vermeiden, beachten Sie bitte Folgendes:

• Halten Sie Temperaturschwankungen so gering wie möglich. Öffnen Sie die Weinkühlschublade nur so oft und so lange wie nötig. Lagern Sie die Weinflaschen so, dass die Luft immer noch gut zirkulieren kann.
• Passen Sie die Temperatur der Menge und Art der Weinflaschen an.

Die Weinkühlschublade ist standardmäßig auf eine Kühltemperatur von 11 °C eingestellt.

Um die Temperatur einzustellen, drücken Sie wiederholt die Taste, bis Sie die gewünschte Temperaturstufe erreicht haben (Abb. 16, Seite 10).

Präsentationsmodus verwenden

Bei aktiviertem Präsentationsmodus bleibt die LED-Innenleuchte dauerhaft eingeschaltet.

▶Um den Präsentationsmodus zu aktivieren und zu deaktivieren, drücken Sie gleichzeitig die Taste und die Taste mindestens 2 Sekunden lang (Abb. 17, Seite 11).

√ Alle Temperaturanzeige-LEDs blinken 1 Mal.

Demo-Modus verwenden

Bei aktiviertem Demo-Modus werden Kompressor und Lüfter ausgeschaltet.

▶Um den Demo-Modus zu aktivieren, drücken Sie die Taste mindestens 6 Sekunden lang (Abb. 18, Seite 11).
√ Alle Temperaturanzeige-LEDs blinken 3 Mal.
√ Die Temperaturanzeige-LEDs für 11 °C und 14 °C leuchten dauerhaft.
▶Um die Temperatureinstellfunktion oder den Präsentationsmodus zu demonstrieren, drücken Sie die Taste einmal.
√ Die Temperaturanzeige-LEDs für 11 °C und 14 °C erlöschen innerhalb von 2 Sekunden.
√ Die Temperaturanzeige-LED der zuletzt gewählten Temperaturstufe leuchtet.
▶Um den Demo-Modus zu deaktivieren, drücken Sie die Taste mindestens 6 Sekunden lang (Abb. 18, Seite 11).
√ Alle Temperaturanzeige-LEDs blinken 3 Mal.
√ Die Temperaturanzeige-LED der zuletzt gewählten Temperaturstufe leuchtet.

Fehlersuche und Fehlerbehebung

Störung Mögliche Ursache Lösungsvorschlag
Das Gerät kühlt nicht. Die Temperaturanzeige-LEDs leuchten nicht.	Wechselspannungssteckdose führt keine Spannung.	Versuchen Sie es an einer anderen Steckdose.
Das Gerät kühlt nicht (Stecker ist eingesteckt). Die Temperaturanzeige-LEDs leuchten.	Das Kühlelement ist defekt. Wenden	Sie sich zur Reparatur an einen autorisierte Kundendienst.
Das Gerät kühlt nicht (Stecker ist eingesteckt). Die Temperaturanzeige-LEDs für 11 °C und 14 °C leuchten dauerhaft.	Der Demo-Modus ist aktiviert. Schalten	Sie den Demo-Modus aus (Abb. 18, Seite 11).
Die LED-Innenleuchte leuchtet auch bei geschlossener Weinkühlschublade dauerhaft.	Der Präsentationsmodus ist aktiviert. Schalten	Sie den Präsentationsmodus aus (Abb. 17, Seite 11).
Das Gerät kühlt nicht ausreichend. Die Temperaturanzeige-LEDs leuchten.	Das Kühlelement ist defekt. Wenden	Sie sich zur Reparatur an einen autorisierte Kundendienst.
	Die Belüftung ist unzureichend. Entfernen	Sie alle Blockierungen oder Verschmutzungen von den Einlass- und Auslassöffnungen.
Die obere Temperaturanzeige-LED blinkt wiederholt 1 Mal.	Ein Defekt des Temperaturfühlers liegt vor.	Wenden Sie sich zur Reparatur an einen autorisierte Kundendienst.
Die obere Temperaturanzeige-LED blinkt wiederholt 3 Mal.	Der innere Lüfter ist defekt. Wenden	Sie sich zur Reparatur an einen autorisierte Kundendienst.
Die obere Temperaturanzeige-LED blinkt wiederholt 4 Mal.	Der äußere Lüfter ist defekt. Wenden	Sie sich zur Reparatur an einen autorisierte Kundendienst.
Die obere Temperaturanzeige-LED blinkt wiederholt 5 Mal.	Die Schublade ist zu lange geöffnet.	Schließen Sie die Schublade.
	Die Schublade ist nicht richtig geschlossen.	Schließen Sie die Schublade richtig.
Die obere Temperaturanzeige-LED blinkt wiederholt 6 Mal.	Der Kompressor ist defekt. Wenden	Sie sich zur Reparatur an einen autorisierte Kundendienst.

Reinigung und Pflege

WARNUNG! Brandgefahr

• Das Kühlmittel ist hochentflammbar. Öffnen oder beschädigen Sie nicht den Kühlkreislauf.
  • Die Isolierung des Geräts enthält ein isolierendes Gas (siehe Typenschild). Beschädigen Sie nicht die Isolierung.

ACHTUNG! Beschädigungsgefahr

• Verwenden Sie keine scheuernden Reinigungsmittel oder harten Gegenstände zur Reinigung.
• Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eis-schichten oder zum Lösen festgefrore-ner Gegenstände.
• Verwenden Sie keine mechanischen oder andere Hilfsmittel, um den Abtauvorgang zu beschleunigen.

HINWEIS Kondensation auf Glastür

Nur DrawBar5B, 5C: Bei einer Luftfeuchtigkeit von über 65 % und einer Umgebungstemperatur von 25 °C kondensiert Feuchtigkeit an der Glastür.

▶Reinigen Sie das Gerät innen und außen regelmäßig und bei Verschmutzung mit einem feuchten Tuch.
Wischen Sie die Weinkühlschublade nach dem Reinigen mit einem Tuch trocken.
Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt.
Prüfen Sie den Tauwasserabfluss regelmäßig. Reinigen Sie den Tauwasserabfluss, falls nötig. Wenn er verstopft ist, sammelt sich das Tauwasser auf dem Boden der Weinkühlschublade.

Wasserstand prüfen

Die Weinkühlschublade ist mit einer Feuchtigkeits- schale ausgestattet, um dem Inneren der Schub- lade zusätzliche Feuchtigkeit zuzuführen.

Überprüfen Sie regelmäßig, ob der Schwamm mit Wasser bedeckt ist (Abb. 19, Seite 11).
▶Wechseln Sie bei Bedarf das Wasser aus.

ACHTUNG! Beschädigungsgefahr

Reinigen Sie die Feuchtigkeitsschale nicht in der Spülmaschine.

▶Reinigen Sie die Feuchtigkeitsschale nur unter fließendem Wasser.

Kühlkreislauf

Der Kühlkreislauf ist wartungsfrei.

Abtauung

Die Weinkühlschublade ist mit einer automatischen Abtaufunktion ausgestattet.

LED-Innenleuchte wechseln

ACHTUNG! Beschädigungsgefahr

Die Lichtquelle darf nur durch den Hersteller, einen Kundendienst oder eine entsprechend qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

▶Um die LED-Innenleuchte zu wechseln, gehen Sie wie gezeigt vor (Abb. 20, Seite 12 – Abb. 23, Seite 13).

Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder die Niederlassung des Herstellers in Ihrem Land (siehe domet- tic.com/dealer).

Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag folgende Unterlagen mit dem Produkt ein:

• eine Kopie der Rechnung mit Kaufdatum
• einen Reklamationsgrund oder eine Fehlerbeschreibung

Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchgeführte Reparaturen die Sicherheit gefährden und zum Erlöschen der Garantie führen können.

Entsorgung

Recycling von Verpackungsmaterial

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Recycling von Produkten mit Batterien, wie- deraufladbaren Batterien und Leuchtmitteln

Entfernen Sie Batterien, wiederaufladbare Batterien und Leuchtmittel, bevor Sie das Produkt recyclen.

Geben Sie bitte Ihre defekten Akkus oder verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab.

▶ Batterien, wiederaufladbare Batterien und Leuchtmittel gehören nicht in den Hausmüll.
Wenn Sie das Gerät endgültig entsorgen möchten, informieren Sie sich bitte bei Ihrem Wertstoffhof vor Ort oder bei Ihrem Fachhändler, wie dies gemäß den geltenden Entsorgungsvorschriften zu tun ist.
Das Produkt kann kostenlos entsorgt werden.

Technische Daten

	DrawBar5S Draw	Bar5B DrawBar5C
Eingangsspannung: 220–240 V~	50 Hz
Nenneingangsleistung: 45 W
Gesamtinhalt: 15 l
Kühlleistung: max. 17 °C (63 °F) unter Umgebungstemperatureinstellbar in fünf Schritten: 5 °C, 8 °C, 11 °C, 14 °C und 17 °C(41 °F, 46 °F, 52 °F, 57 °F und 63 °F)
Klimaklasse: N
Bestimmungsgemäßer Gebrauchbei Umgebungstemperatur:	+16 °C bis +32 °C (+61 °F bis +90 °F)
Schallemissionen: 45 dB(A)
Kühlmittel: R600a
Kühlmittelmenge: 10,00 g (0,02 lbs)
Abmessungen B x T x H:	554 x 548 x 141 mm(21,8 x 21,6 x 5,5 Zoll)	597 x 591 x 141 mm(23,5 x 23,3 x 5,5 Zoll)	597 x 591 x 141 mm(23,5 x 23,3 x 5,5 Zoll)
Maximale Beladung: 10,00 kg (22,05 lbs)
Gewicht:	16,40 kg (36,16 lbs)	17,20 kg (37,92 lbs)	17,90 kg (39,46 lbs)
Prüfung/Zertifikat:	CE UKCA

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse F.
Weitere Produktinformationen sind über den QR-Code auf dem Energielabel am Gerät oder unter eprel.ec.europa.eu abrufbar.

Technische gegevens....81
