| Typ produktu | Vinotéka (zásuvka pro zrání) |
| Značka | Dometic |
| Model | DrawBar 5C |
| Kapacita | Až 5 lahví (max. průměr 96 mm) |
| Celkový objem | 15 L |
| Teplotní rozsah | +5 °C až +17 °C (5 úrovní: 5, 8, 11, 14, 17 °C) |
| Typ chlazení | Kompresor |
| Chladivo | R600a (isobutan), 10 g |
| Napájení | 220–240 V~ 50 Hz, 45 W |
| Rozměry (Š x H x V) | 597 x 591 x 141 mm |
| Hmotnost | 17,9 kg |
| Maximální zatížení | 10 kg |
| Klimatická třída | N (okolní teplota +16 °C až +32 °C) |
| Hluk | 45 dB(A) |
| Přední panel | Sklo s rukojetí (továrně montováno) |
| Vnitřní osvětlení | LED (třída energetické účinnosti F) |
| Zvlhčovací miska | Ano, s houbičkou |
| Odmrazování | Automatické |
| Speciální režimy | Prezentace (trvalé osvětlení), Demonstrace (kompresor a ventilátory vypnuty) |
| Instalace | Integrovatelná do skříně nebo pod pracovní desku |
| Obsah balení | Zásuvka, šrouby, distanční podložky, houbičky na odvodnění, montážní desky |
| Určené použití | Skladování a regulace teploty vína (uzavřené a zašpuntované lahve) |
| Údržba | Čištění vlhkým hadříkem, kontrola hladiny vody, nemyjte misku v myčce |
| Záruka | Zákonná (kontaktujte prodejce nebo Dometic) |
Často kladené otázky - DrawBar 5C DOMETIC
Dotazy uživatelů ohledně DrawBar 5C DOMETIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vinný sklep ve formátu PDF zdarma! Najděte svůj návod DrawBar 5C - DOMETIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DrawBar 5C značky DOMETIC.
NÁVOD K OBSLUZE DrawBar 5C DOMETIC
Chladiaca zásuvka na víno
Návod na obsluhu....138
Chladicí zásuvka na víno
Návod k obsluze ..... 147
Návod na montáž nájdete online na adrese documents.dometic.com/?object_id=81002
Obsah
Vysvetlenie symbolov ....138
Bezpečnostné pokyny....138
Rozsah dodávky....140
Technické údaje....146
Vysvetlenie symbolov
Nebezpečenstvo úrazu elektrickým prúdom
Nebezpečenstvo výbuchu
- Nesiahajte do závesu.
Nebezpečenstvo úrazu elektrickým prúdom
- Nikdy sa nedotýkajte holými rukami obnažených vodičov.
Nebezpečenstvo úrazu elektrickým prúdom
- Spotrebič na uchovávanie vína neumiestňujte v blízkosti otvoreného ohňa alebo iných zdrojov tepla (ohrievače, priame slnečné žiarenie, plynové rúry atd').
- Nikdy neponárajte spotrebič na uchovávanie vína do vody.
- Chráně spotrebič na uchovávanie vína a kábel pred vysokými teplotami a vlhkom.
- Dbajte na to, aby sa vínové fl'aše nedotýkali stien chladiaceho priestoru.
Rozsah dodávky
Chladiaca zásuvka na víno dokáže schladit víno alebo ho udržať v chlade pri teplotách v rozsahu +5 °C až +17 °C (41 °F až 63 °F).
Pre chladiacu zásuvku na víno existujú dve možnosti montáže:
- Do vysokej skrinky so spotrebičom (obr. 3 A, strane 4).
V tomto prípade pokračujte s pokynmi v kap. „Vysoká skrinka s otvorenou zadnou stranou so spotrebičom“ na strane 141. - Pod pult (obr. 3 B, strane 4).
V tomto prípade pokračujte s pokynmi v kap. „Pult alebo skrinka so zatvorenou zadnou stranou“ na strane 141.
Vysoká skrinka s otvorenou zadnou stranou so spotrebičom
POZNÁMKA
Montáž chladiacej zásuvky na víno
- Chladiacu zásuvku na víno otvárajte iba tak často a na takú dobu, ako je nevyhnutné.
- Nenastavujte zbytočne nízku teplotu.
- Pravidelne kontrolujte, či tesnenie zásuvky stále pevne drží.
- Kondenzátor v pravidelných intervaloch očistte od prachu a nečistôt.
Zapnutie a vypnutie
▶Pre zapnutie jedenkrát stlačte tlačidlo ① (obr. 14, strane 10).
▶Pre vypnutie stlačte tlačidlo ⓐ podržte ho stlačené aspoň 2 sekundy (obr. 15, strane 10).
Nastavenie teploty
Používanie demo režimu
V prípade potreby vyčistite odtok kondenzovanje vody. Pokial'je upchatý, kondenzovaná voda sa nahromadí na dne chladiacej zásuvky na víno.
Kontrola výšky hladiny vody
Chladiaci okruh si nevyžaduje údržbu.
Odmrazovanie
Chladiacia zásuvka na víno je vybavená funkciou automatického odmrazenia.
Recyklácia výrobkov s batériami, nabíjatel'nými batériami a svetelnými zdrojmi
Pred recykláciou výrobku vyberte všetky batérie, nabíjatel'né batérie a svetelné zdroje.
▶ Batérie, nabíjateľné batérie ani svetelné zdroje nevyhadzujte do domového odpadu.
▶ Výrobok je možné bezplatne zlikvidovat.
Technické údaje
| DrawBar5S Draw | Bar5B DrawBar5C | ||
| Vstupné napätie: 220–240 V~ | 50 Hz | ||
| Menovitý príkon: 45 W | |||
| Celkový objem: 15 l | |||
| Chladiaci výkon: | max. 17 °C (63 °F) pod teplotu okolia nastavitelný v piatich krokoch: 5 °C, 8 °C, 11 °C, 14 °Ca 17 °C (41 °F, 46 °F, 52 °F, 57 °Fa 63 °F) | ||
| Klimatická trieda: N | |||
| Použitie pri určenej teplote okolia: | +16 °Caž +32 °C (+61 °Faž +90 °F) | ||
| Emisie hluku: 45 dB(A) | |||
| Chladiaci prostriedok: R600a | |||
| Množstvo chladiaceho pro-striedku: | 10,00 g (0,02 lbs) | ||
| Rozmery Š × H × V: | 554 × 548 × 141 mm(21,8 × 21,6 × 5,5 in) | 597 × 591 × 141 mm(23,5 × 23,3 × 5,5 in) | 597 × 591 × 141 mm(23,5 × 23,3 × 5,5 in) |
| Maximálna nosnosť zásuvky: 10,00 kg (22,05 lbs) | |||
| Hmotnosť: | 16,40 kg (36,16 lbs) | 17,20 kg (37,92 lbs) | 17,90 kg (39,46 lbs) |
| Skúška/certifikát: |  | ||

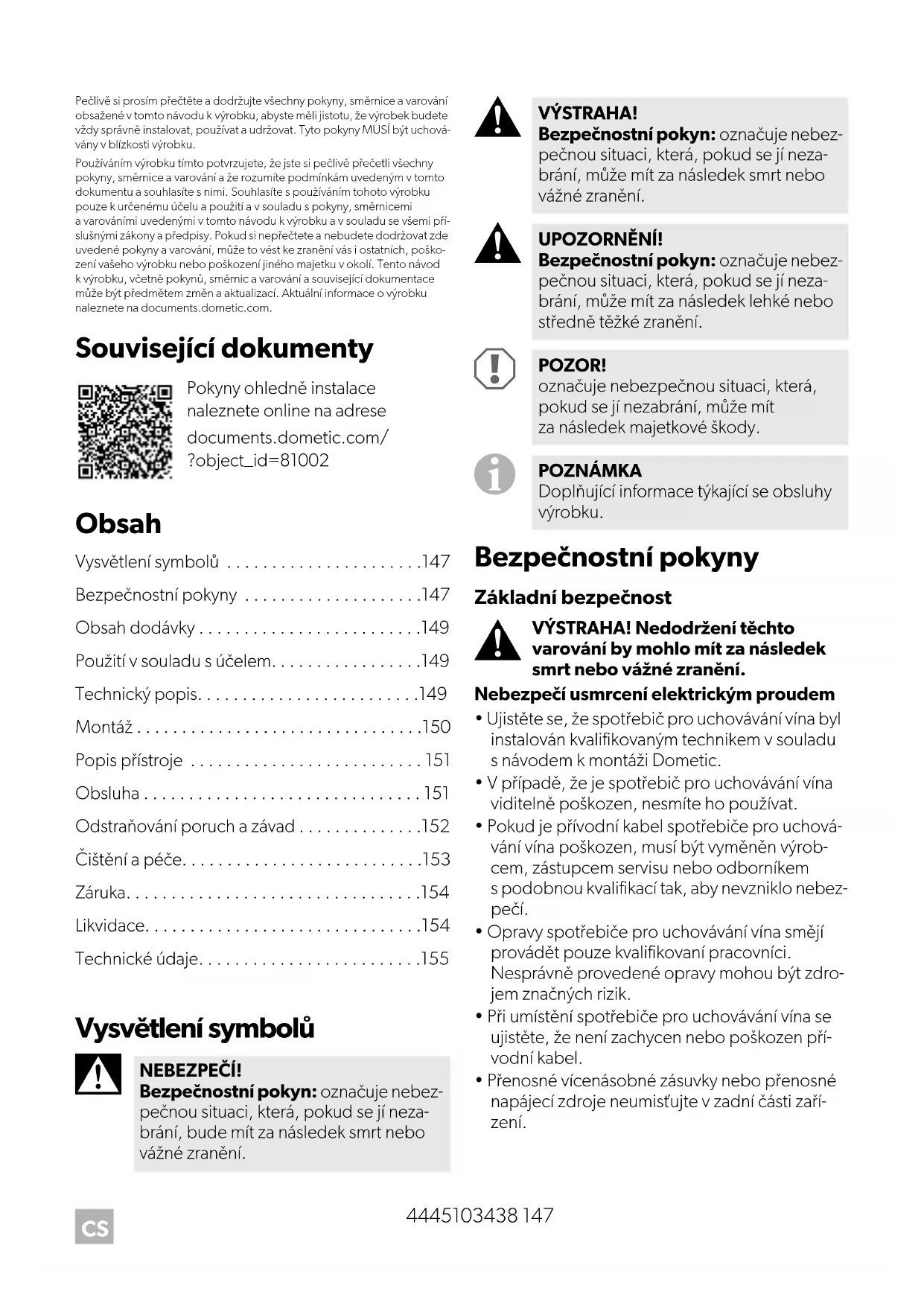

Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny MUSÍ být uchovávány v blízkosti výrobku.
Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na documents.dometic.com.
Související dokumenty
Pokyny ohledně instalace naleznete online na adrese documents.dometic.com/? ?object_id=81002
Obsah
Vysvětlení symbolů .....147
Bezpečnostní pokyny .....147
Obsah dodávky....149
Použití v souladu s účelem....149
Technický popis.....149
Montáž....150
Popis přístroje ..... 151
Obsluha....151
Odstraňování poruch a závad .....152
Čištění a péče....153
Záruka....154
Likvidace....154
Technické údaje....155
Vysvětlení symbolů
NEBEZPEČÍ!
Bezpečnostní pokyn: označuje nebezpečnou situaci, která, pokud se jí neza-brání, bude mít za následek smrt nebo vážné zranění.
VÝSTRAHA!
Bezpečnostní pokyn: označuje nebezpečnou situaci, která, pokud se jí neza-brání, může mít za následek smrt nebo vážné zranění.
UPOZORNĚNÍ!
Bezpečnostní pokyn: označuje nebezpečnou situaci, která, pokud se jí neza-brání, může mít za následek lehké nebo středně těžké zranění.
POZOR!
označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek majetkové škody.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
Bezpečnostní pokyny
Základní bezpečnost
VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění.
Nebezpečí usmrcení elektrickým proudem
- Ujistěte se, že spotřebič pro uchovávání vína byl instalován kvalifikovaným technikem v souladu s návodem k montáži Dometic.
• V případě, že je spotřebič pro uchovávání vína viditelně poškozen, nesmíte ho používat. - Pokud je přívodní kabel spotřebiče pro uchovávání vína poškozen, musí být vyměněn výrobcem, zástupcem servisu nebo odborníkem s podobnou kvalifikací tak, aby nevzniklo nebezpečí.
- Opravy spotřebiče pro uchovávání vína smějí provádět pouze kvalifikovaní pracovníci. Nesprávně provedené opravy mohou být zdrojem značných rizik.
- Při umístění spotřebiče pro uchovávání vína se ujistěte, že není zachycen nebo poškozen přívodní kabel.
- Přenosné vícenásobné zásuvky nebo přenosné napájecí zdroje neumistujte v zadní části zařízení.
- Přístroj zapojte do zásuvek, které zajišťují správné připojení, zejména pokud je třeba přístroj uzemnit.
Nebezpečí požáru
- Chladivo v chladicím okruhu je vysoce hořlavé. Při poškození chladicího okruhu:
– Vypněte spotřebič pro uchovávání vína.
– Pozor na otevřený plamen a jiskření.
– Dobře větrejte místnost.
Nebezpečí výbuchu
- Ve spotřebiči pro uchovávání vína neskladujte výbušné látky, jako např. spreje s hnacím plynem.
Nebezpečí ohrožení zdraví
- Tento spotřebič pro uchovávání vína mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání spotřebiče pro uchovávání vína bezpečným způsobem a porozuměly souvisejícím nebezpečím.
- Děti si se spotřebičem pro uchovávání vína nesmí hrát.
- Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.
- Děti ve věku od 3 do 8 let mohou spotřebič pro uchovávání vína plnit a vyprazdňovat.
- Aby se zabránilo nebezpečí v důsledku nestability spotřebiče pro uchovávání vína, je nutné jej upevnit v souladu s pokyny k montáži.
- Ventilační otvory ve spotřebiči pro uchovávání vína nebo ve vestavné konstrukci udržujte volné.
- K urychlení rozmrazování nepoužívejte mechanické přístroje nebo jiné prostředky než ty doporučené výrobcem.
- Nikdy neotevírejte chladicí okruh.
- Uvnitř spotřebiče pro uchovávání vína nepouží-vejte žádné elektrické přístroje, pouze pokud jsou k tomu doporučeny výrobcem.
UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění.
Riziko stlačení
- Nesahejte do závěsu.
Nebezpečí ohrožení zdraví
- V prístroji mohou být uchovávány pouze uzavřené a stále utěsněné láhve.
POZOR! Nebezpečí poškození
- Porovnejte údaj o napětí na výrobním štítku se stávajícím zdrojem napájení.
- Spotřebič pro uchovávání vína není vhodný ke skladování leptavých látek nebo látek obsahujících rozpouštědla.
- Izolace chladicího přístroje obsahuje hořlavý cyklopentan a vyžaduje speciální postupy likvidace. Chladicí přístroj odevzdejte na konci jeho životního cyklu do vhodného střediska pro recyklaci.
- Udržujte odtokový otvor vždy čistý.
- Spotřebič pro uchovávání vína prénášejte pouze ve svislé poloze.
Bezpečný provoz spotřebiče pro ucho- vávání vína
NEBEZPEČÍ! Nedodržení těchto varování bude mít za následek smrt nebo vážné zranění.
Nebezpečí usmrcení elektrickým proudem
- Nikdy se nedotýkejte odizolovaných vodičů.
UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění.
Nebezpečí usmrcení elektrickým proudem
- Před uvedením spotřebiče pro uchovávání vína do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.
Nebezpečí ohrožení zdraví
- Dbejte, aby do spotřebiče pro uchovávání vína byly vloženy pouze láhve s vínem, které je dovo-leno chladit na nastavenou teplotu.
- Otevření zásuvky na delší dobu může způsobit značné zvýšení teploty v přihrádkách spotřebiče pro uchovávání vína.
- Pravidelně čistěte povrchy, které se mohou dostat do kontaktu s láhvemi vína a přístupnými odtokovými systémy.
- Je-li spotřebič pro uchovávání vína ponechán prázdný po dlouhou dobu:
– Vypněte spotřebič pro uchovávání vína.
– Odmrazte spotřebič pro uchovávání vína.
– Vyčistěte a vysušte spotřebič pro uchovávání vína.
– Nechejte zásuvku otevřenou, aby se zabránilo tvorbě plísně uvnitř spotřebiče pro uchová-vání vína.
POZOR! Nebezpečí poškození
- Neinstalujte spotřebič pro uchovávání vína v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
- Nikdy neponořujte spotřebič pro uchovávání vína do vody.
- Chraňte spotřebič pro uchovávání vína a kabel před horkem a vlhkem.
- Pozor, aby se láhve vína nedotýkaly stěn chladicího prostoru.
Obsah dodávky
Viz obr. 1, strana 3
Množství Popis
| 1 Chladicí zásuvka na víno | ||||
| 12 Šroub ST4 × 13 mm(jen DrawBar5S) | ||||
| 8 Šroub ST4 × 13 mm(pouze DrawBar5B, 5C) | ||||
| 2 | R | o | z | p |
| 2 | R | o | z | p |
| 4 | P | o | d | l |
| 1 Přepážková houba (200 x 100 x 30 mm) | ||||
| 1 Přepážková houba (550 x 50 x 30 mm) | ||||
| 2 | M | o | n | t |
Použití v souladu s účelem
Chladnička na víno (označovaná také jako chladicí zásuvka na víno) je určena pro provoz v uzavřených budovách, jako např.:
- V kuchyních pro zaměstnance v obchodech, kancelářích a jiných pracovištích
• V zemědělském odvětví - V hotelech, motelech a jiných ubytovacích zařízeních
• V zařízeních nabízejících nocleh se snídání
- Ve stravovacích a podobných nemaloobchodních zařízeních
Chladicí zásuvka na víno je určena k instalaci do skříňky nebo instalačního výklenku.
Chladicí zásuvka na víno je určena výhradně k uchovávání a udržování teploty vína. V přístroji mohou být uchovávány pouze uzavřené a stále utěsněné láhve.
Chladicí zásuvka na víno není vhodná k uchovávání léků nebo mražených potravin.
Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s tímto návodem.
Tento návod poskytuje informace, které jsou nezbytné pro řádnou instalaci a/nebo provoz výrobku. Nedostatečná instalace a/nebo nesprávný provoz či údržba povedou k neuspokojivému výkonu a možné závadě.
Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:
- Nesprávné sestavení nebo připojení včetně nadměrného napětí
- Nesprávná údržba nebo použití jiných náhradních dílů než původních dílů dodaných výroběcem r k a 4 m
Změna zýrobku bez výslovného souhlasu výrobce
- Použití k jiným účelům, než jsou popsány v tomto návodu
Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.
á ž n í d e s
Technický popis
Chladicí zásuvka na víno může víno chladit nebo udržovat v chladu v rozmezí teplot od +5 °C do +17 °C (41 °F až 63 °F).
Stojan je vhodný až pro 5 lahví. Maximální průměr láhve je 96 mm (3,8 palce).
Chladicí zásuvka na víno je kompresní chladicí zařízení.
Model je z výroby vybaven skleněným čelním panelem a rukojetí.
DrawBar5S: Model se dodává bez čelního panelu a je připraven k montáži na čelo kuchyňské skříňky.
Montáž
Při výběru místa instalace dodržujte následující pokyny:
- Pro zajištění správné vestavby chladicí zásuvky vezměte v úvahu rozměry výrobku a potřebný instalační prostor (obr. 2, strana 4, obr. 3, strana 4).
- Při připojování přívodního kabelu respektujte příslušná upozornění (obr. 4, strana 5).
- Zajistěte, aby byl montážní povrch pevný, rovný a čistý (obr. 5, strana 6).
- Chladicí zásuvku na víno neinstalujte na horní část jiného spotřebiče (obr. 6, strana 6).
Pokud je chladicí zásuvka na víno určena k zabudování do vysoké skříňky se spotřebičem, lze ji nainstalovat pod něj, a to bez nutnosti použití mezilehlé police.
Příprava skříňky
Chladicí zásuvku na víno lze instalovat dvěma způsoby:
- Do vysoké skříňky se spotřebičem (obr. 3 A, strana 4).
V tomto případě postupujte podle pokynů v části kap. „Vysoká skříňka bez zadní strany, s vestavěným spotřebičem“ na stranì 150.
- Pod pult (obr. 3 B, strana 4).
V tomto případě postupujte podle pokynů v části kap. „Pult nebo skříňka se zadní stranou“ na stranì 150.
Vysoká skříňka bez zadní strany, svestavěným spotřebičem
POZNÁMKA
Pokud je vzdálenost mezi skříňkou a stěnou za ní menší než 35 mm, nelze zaručit správné proudění vzduchu a chladicí zásuvka na víno bude mít vyšší spotřebu energie.
Zajistěte, aby se mezi vysokou skříňkou a zadní stěnou nacházela mezera alespoň 35 mm.
Pult nebo skříňka se zadní stranou
Viz obr. 7, strana 7
POZNÁMKA
Pokud je vzdálenost mezi skříňkou a stěnou za ní menší než 35 mm, nelze zaručit správné proudění vzduchu a chladicí zásuvka na víno bude mít vyšší spotřebu energie.
- Zajistěte, aby se mezi skříňkou a zadní stěnou nacházel volný prostor alespoň 35 mm.
- V zadní části police vyřízněte otvor o rozměrech 60 x 180 mm.
- V zadní stěně skříňky vyřízněte otvor o šířce 200 mm. Výška tohoto výřezu by měla odpovídat vzdálenosti mezi policí a horní deskou pultu.
- Kratší pěnovou přepážku přiřízněte na vhodnou velikost, aby vyplnila mezeru mezi ventilátorem a zadní stěnou skříňky.
- Pěnovou přepážku vložte mezi ventilátor a zadní stranu skříňky tak, aby těsně přiléhala.
- Pokud je mezera mezi horní částí chladicí zásuvky na víno a skříňkou větší než 10 mm, vložte do ní delší kus pěny. Pěnu podle potřeby odřízněte a nasadťe ji na horní část chladicí zásuvky na víno.
Montáž chladicí zásuvky na víno
- Pomocí dodaných šroubů připevněte montážní desky na obě strany plástě výrobku. Podle potřeby vhodně zkombinujte dodané distanční podložky, abyste zajistili správné usazení (obr. 8, strana 8).
- Zapojte přívodní kabel.
- Zásuvku úplně vytáhněte a nadzvedněte ji z posuvných lišť (obr. 9, strana 8).
- Připevněte plášť výrobku ke stěnám skříně dodanými šrouby s podložkami (obr. 10, strana 9).
- Zcela vysuňte posuvné lišty a opatrně umístěte zásuvku zpět na posuvné lišty (obr. 11, strana 9).
- Zavřete zásuvku.
Instalace krycího panelu (pouze model DrawBar5S)
Viz obr. 12, strana 9
POZNÁMKA
Ujistěte se, že se rozměry krycího panelu hodí pro zvolené místo instalace.
- Na krycí panel nainstalujte úchytku skříňky.
- Vytáhněte zásuvku a odstraňte těsnění dvířek, abyste odkryli upevňovací otvory.
- Krycí panel připevněte dodanými šrouby ke dvířkům zásuvky.
▶ Po upevnění každého šroubu zkontrolujte správné zarovnání. - Znovu nasad'te těsnění dvířek a zásuvku zavřete.
Popis prístroje
| Č. naobr. 13, Vysvětlenístrana 10 | |
| 1 LED indikátory teploty | |
| 2 | 1 Tlačítko zap/vyp |
| 3 | Tlačítko nastavení |
| 4 Skleněný čelní panel s rukojetí(pouze DrawBar5B, 5C) | |
| 5 Zvlhčovací přihrádka | |
| 6 Vnitřní LED svítidlo | |
| 7 | G u m o v e |
Obsluha
Před prvním použitím
▶Chladicí zásuvku na víno zvenku i zevnitř z hygienických důvodů vyčistěte (viz kap. „Čiš-tění a péče“ na stranì 153).
Naplňte zvlhčovací přihrádku vodou alespoň tak, aby byla houba zcela zakrytá (obr. 19, strana 11).
Úspora energie
- Chladicí zásuvku na víno otevírejte pouze na nezbytně nutnou dobu.
- Zabraňte vzniku zbytečně nízkých vnitřních teplot.
- Pravidelně kontrolujte, zda těsnění zásuvky stále správně sedí.
- Pravidelně čistěte kondenzátor od nečistot a prachu.
Zapnutí a vypnutí
▶Chcete-li přístroj zapnout, stiskněte jednou tlačítko ① (obr. 14, strana 10).
▶Chcete-li přístroj vypnout, podržte po dobu ale spoň 2 sekund stisknuté tlačitko ① (obr. 15, strana 10).
Nastavení teploty
Abyste zabránili odpadu z potravin, dbejte následujícího:
- Udržujte výkyvy teploty co nejnižší. Chladicí zásuvku na víno otevírejte pouze na nezbytně nutnou dobu. Láhve vína skladujte takovým způsobem, aby vzduch mohl stále dobře cirkulovat.
- Teplotu nastavte podle množství a typu lahví vína.
Chladicí zásuvka na víno je standardně nastavena na teplotu chlazení 11 °C.
▶Teplotu nastavíte opakovaným tisknutím tlačítka ⇔, dokud nedosáhnete požadované teploty (obr. 16, strana 10).
Použití režimu prezentace
Vnitřní LED kontrolka svítí při aktivovaném režimu prezentace trvale.
▶Režim prezentace aktivujete a deaktivujete současným stisknutím tlačítka ①tlačítka po dobu alespoň 2 sekund (obr. 17, strana 11).
√ Všechny LED indikátory teploty jednou bliknou.
Použití demo režimu
Při aktivovaném demo režimu jsou kompresor a ventilátory vypnuty.
▶Chcete-li aktivovat demo režim, stiskněte tlačítko ⇌ alespoň na 6 sekund (obr. 18, strana 11).
√ Všechny LED indikátory teploty třikrát bliknou.
√ LED indikátory teploty pro hodnoty 11 °C a 14 °C svítí trvale.
▶ Chcete-li předvést funkci nastavení teploty nebo režim prezentace, stiskněte jednou tlačítko
√ LED indikátory teploty hodnoty pro 11°C a 14°C zhasnou do 2 sekund.
√ LED indikátor teploty poslední zvolené úrovně teploty se rozsvítí.
▶Chcete-li deaktivovat demo režim, stiskněte tlačítko ⇌ alespoň na 6 sekund (obr. 18, strana 11).
√ Všechny LED indikátory teploty třikrát bliknou.
√ LED indikátor teploty poslední zvolené úrovně teploty se rozsvítí.
Odstraňování poruch a závad
| Porucha Možná příčina Návrh řešení | ||
| Přístroj nechladí. LED indikátory teploty nesvítí. | Zásuvka střídavého proudu není pod napětím. | Zkuste to na jiné zásuvce. |
| Přístroj nechladí (zástrčka je zasu-nutá). LED indikátory teploty svítí. | Chladicí systém je vadný. Obraťte se na autorizovaného zástupce servisu, který zajistí opravu. | |
| Přístroj nechladí (zástrčka je zasu-nutá). LED indikátory teploty pro hodnoty 11 °C a 14 °C svítí trvale. | Demo režim je aktivován. | Vypněte demo režim (obr. 18, strana 11). |
| Vnitřní kontrolka LED svítí trvale, i když je chladicí zásuvka na víno zavřená. | Režim prezentace je aktivován. | Vypněte režim prezentace (obr. 17, strana 11). |
| Přístroj nechladí dostatečně. LED indikátory teploty svítí. | Chladicí systém je vadný. Obraťte se na autorizovaného zástupce servisu, který zajistí opravu. | |
| Větrání je nedostatečné. Odstraňte všechny překážky nebo nečistoty ze vstupních a výstupních průduchů. | ||
| LED indikátor horní teploty opako-vaně jednou blikne. | Snímač teploty je vadný. Obraťte se na autorizovaného zástupce servisu, který zajistí opravu. | |
| LED indikátor horní teploty opako-vaně tříkrát blikne. | Vnitřní ventilátor je vadný. Obraťte se na autorizovaného zástupce servisu, který zajistí opravu. | |
| LED indikátor horní teploty opako-vaně čtyříkrát blikne. | Vnější ventilátor je vadný. Obraťte se na autorizovaného zástupce servisu, který zajistí opravu. | |
| LED indikátor horní teploty opako-vaně pětkrát blikne. | Zásuvka je otevřená příliš dlouho. Zavřete zásuvku. | |
| Zásuvka není správně zavřená. | Zásuvku správně zavřete. | |
| LED indikátor horní teploty opako-vaně šestkrát blikne. | Kompresor je vadný. | Obraťte se na autorizovaného zástupce servisu, který zajistí opravu. |
Čištění a péče
VÝSTRAHA! Nebezpečí požáru
- Chladivo je vysoce hořlavé. Za žádných okolností neotevírejte ani nepoškod'te chladicí okruh.
- Izolace prístroje obsahuje izolační plyn (viz typový štítek). Nepoškozujte izolaci.
POZOR! Nebezpečí poškození
- Při čištění nepoužívejte brusné čisticí prostředky ani tvrdé předměty.
- K odstraňování ledu nebo uvolňování zamrzlých předmětů nepoužívejte tvrdé nebo ostré nástroje.
- Nepoužívejte žádné mechanické nebo jiné nástroje k urychlení procesu rozmrazování.
POZNÁMKA Kondenzace na prosklených dvířkách
Pouze DrawBar5B, 5C: Pokud je okolní vlhkost vyšší než 65 % při okolní teplotě 25 °C, na prosklených dvířkách kondenzuje vlhkost.
▶ Vnitřní a vnější části přístroje pravidelně čistěte vlhkým hadříkem, jakmile dojde k jejich znečištění.
▶Po vyčištění ořete chladicí zásuvku na víno do sucha hadříkem.
Ujistěte se, že vstupní a výstupní otvory vzduchu na zařízení jsou zbaveny prachu a nečistot, aby se mohlo uvolňovat teplo a nedošlo k poškození přístroje.
▶Pravidelně kontrolujte odtok vodního kondenzátu.
Podle potřeby vyčistěte odtok vodního kondenzátu. Pokud je ucpaný, kondenzát se shromaždůje na dně chladicí zásuvky na víno.
Kontrola hladiny vody
Chladicí zásuvka na víno je vybavena zvlhčovací přihrádkou, která zajišťuje dodatečnou vlhkost uvnitř zásuvky.
Pravidelně kontrolujte, zda je houba pokrytá vodou (obr. 19, strana 11).
▶V prípadě potřeby vodu vyměňte.
POZOR! Nebezpečí poškození Zvlhčovací přihrádku nemyjte v myčce na nádobí.
Zvlhčovací přihrádku čistěte pouze pod tekoucí vodou.
Chladicí okruh
Chladicí okruh nevyžaduje žádnou údržbu.
Odmrazování
Chladicí zásuvka na víno je vybavena funkcí automatického odmrazování.

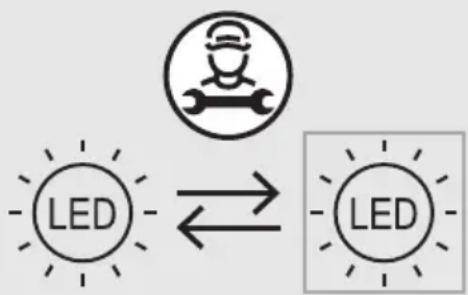

Výměna vnitřního LED svítidla
POZOR! Nebezpečí poškození
Světelný zdroj může vyměnit pouze výrobce, zástupce servisu nebo podobně kvalifikovaná osoba, aby se zamezilo nebezpečí.
▶Při výměně vnitřního LED svítidla postupujte dle obrázků (obr. 20, strana 12 – obr. 23, strana 13).
Záruka
Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek vadný, obraťte se na svého prodejce nebo na pobočku výrobce ve vaší zemi (viz dometic.com/dealer).
K vyřízení opravy a záruky nezapomeňte spolu s výrobkem odeslat následující dokumenty:
- Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.
Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.
Likvidace
Recyklace obalového materiálu
Obalový materiál likvidujte v odpadu určeném k recyklaci.
Recyklace výrobků s bateriemi, dobíjecími bateriemi a světelnými zdroji
Před recyklací výrobku vyjměte všechny baterie, dobíjecí baterie a světelné zdroje.
Vadné nebo použité baterie vraťte svému prodejci nebo je zlikvidujte ve sběrném dvoře.
▶ Nevyhazujte baterie, dobíjecí baterie a světelné zdroje do běžného domovního odpadu.
Pokud budete chtít výrobek definitivně zlikvidovat, informace o příslušném postupu v souladu s platnými předpisy pro likvidaci vám sdělí místní recyklační středisko nebo specializovaný prodejce.
▶ Výrobek lze bezplatně zlikvidovat.
Technické údaje
| DrawBar5S Draw | Bar5B DrawBar5C | ||
| Vstupní napětí: 220–240 V~ | 50 Hz | ||
| Jmenovitý vstupní výkon: 45 W | |||
| Celkový objem: 15 l | |||
| Chladicí výkon: max. o 17 °C (63 °F) níže než okolní teplota nastavitelný v pěti krocích: 5 °C, 8 °C, 11 °C, 14 °C a 17 °C (41 °F, 46 °F, 52 °F, 57 °F a 63 °F) | |||
| Klimatická třída: N | |||
| Zamýšlená teplota okolního pro-středí: | +16 °C až +32 °C (+61 °F až +90 °F) | ||
| Hlukové emise: 45 dB(A) | |||
| Chladicí médium: R600a | |||
| Množství chladicího média: | 10,00 g (0,02 lbs) | ||
| Rozměry Š × H × V: | 554 x 548 x 141 mm(21,8 x 21,6 x 5,5 in) | 597 x 591 x 141 mm(23,5 x 23,3 x 5,5 in) | 597 x 591 x 141 mm(23,5 x 23,3 x 5,5 in) |
| Maximální zatížení vnitřního úloži-ště: | 10,00 kg (22,05 lbs) | ||
| Hmotnost: | 16,40 kg (36,16 lbs) | 17,20 kg (37,92 lbs) | 17,90 kg (39,46 lbs) |
| Zkouška/certifikát: |  | ||
Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti F.
Další informace o výrobku jsou dostupné prostřednictvím QR kódu na energetickém štítku na výrobku nebo na adrese eprel.ec.europa.eu.
