| Tuotetyyppi | Viinikaappi (kypsytyslaatikko) |
| Merkki | Dometic |
| Malli | DrawBar 5C |
| Kapasiteetti | Jopa 5 pulloa (enintään 96 mm halkaisija) |
| Kokonaistilavuus | 15 L |
| Lämpötila-alue | +5 °C ... +17 °C (5 tasoa: 5, 8, 11, 14, 17 °C) |
| Jäähdytys tyyppi | Kompressori |
| Kylmäaine | R600a (isobutaani), 10 g |
| Virransyöttö | 220–240 V~ 50 Hz, 45 W |
| Mitat (L x S x K) | 597 x 591 x 141 mm |
| Paino | 17,9 kg |
| Maksimikuorma | 10 kg |
| Ilmastoluokka | N (ympäristön lämpötila +16 °C ... +32 °C) |
| Melupäästöt | 45 dB(A) |
| Etupaneeli | Lasi kahvalla (tehtaalla asennettu) |
| Sisävalaistus | LED (energiatehokkuusluokka F) |
| Kostutusalusta | Kyllä, sienen kanssa |
| Sulatus | Automaattinen |
| Erikoistilat | Esittely (pysyvä valaistus), Demonstraatio (kompressori ja puhaltimet sammutettu) |
| Asennus | Integroitavissa kaappiin tai työtason alle |
| Toimituksen sisältö | Laatikko, ruuvit, välilevyt, heijastinsiivet, kiinnityslevyt |
| Käyttötarkoitus | Viinin säilytys ja lämpötilan hallinta (suljetut ja sinetöidyt pullot) |
| Huolto | Puhdistus kostealla liinalla, veden tason tarkistus, älä puhdista alustaa astianpesukoneessa |
| Takuu | Lakisääteinen (ota yhteys jälleenmyyjään tai Dometiciin) |
Usein kysytyt kysymykset - DrawBar 5C DOMETIC
Käyttäjien kysymyksiä aiheesta DrawBar 5C DOMETIC
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Viinikellari PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi DrawBar 5C - DOMETIC ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. DrawBar 5C merkiltä DOMETIC.

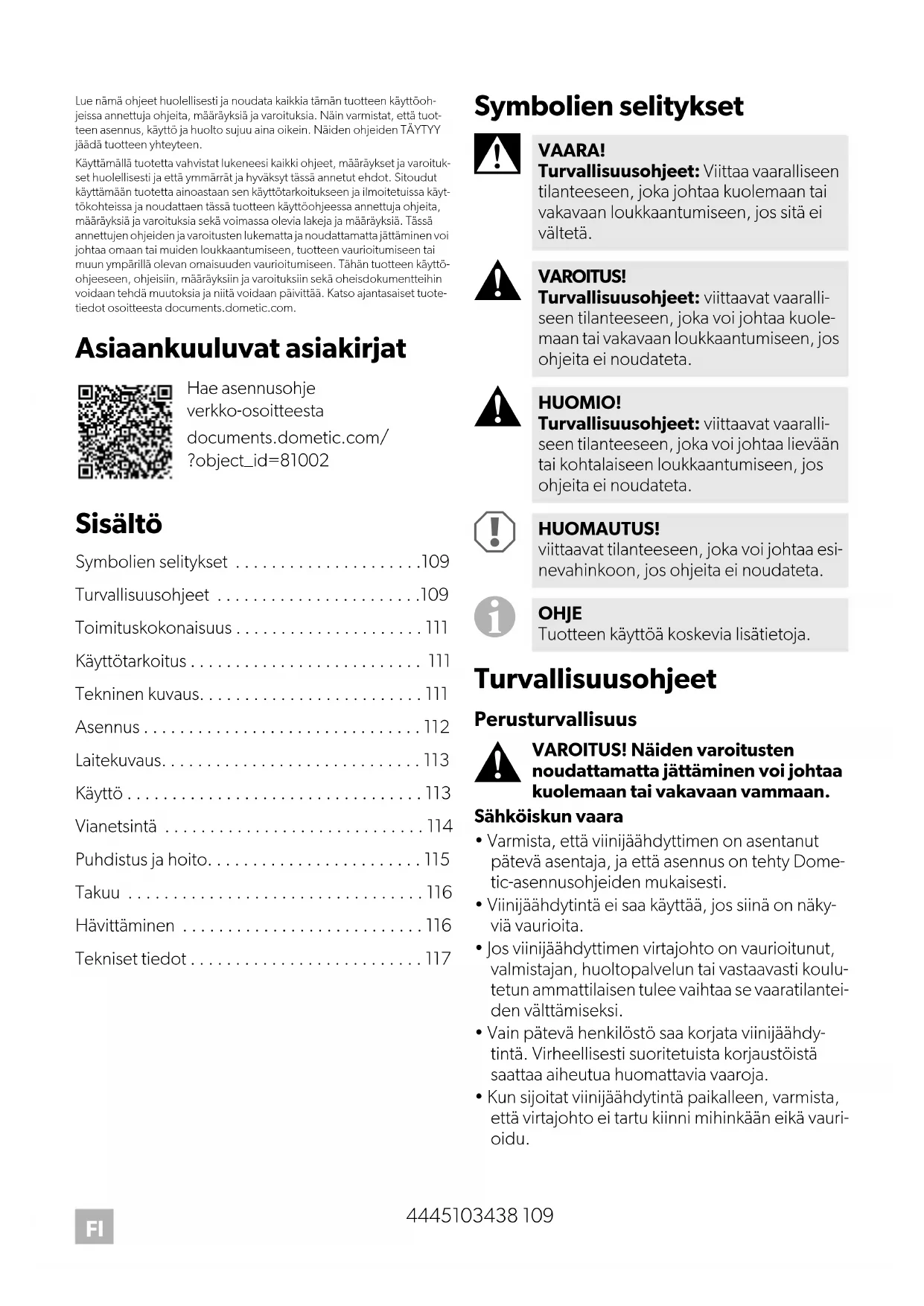

KÄYTTÖOHJE DrawBar 5C DOMETIC
Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.
Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoituikset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.
Asiaankuuluvat asiakirjat
Hae asennusohje
verkko-osoitteesta
documents.dometic.com/
?object_id=81002
Sisältö
Symbolien selitykset ....109
Turvallisuusohjeet .....109
Toimituskokonaisuus....111
Käyttötarkoitus....111
Tekninen kuvaus....111
Asennus....112
Laitekuvaus....113
Käyttö....113
Vianetsintä 114
Puhdistus ja hoito....115
Takuu 116
Hävittäminen 116
Tekniset tiedot....117
Symbolien selitykset
VAARA!
Turvallisuusohjeet: Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
VAROITUS!
Turvallisuusohjeet: viittaavat vaaralli-seen tilanteeseen, joka voi johtaa kuole-maan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta.
HUOMIO!
Turvallisuusohjeet: viittaavat vaaralli-seen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.
HUOMAUTUS!
viittaavat tilanteeseen, joka voi johtaa esi- nevahinkoon, jos ohjeita ei noudateta.
OHJE
Tuotteen käyttöä koskevia lisätietoja.
Turvallisuusohjeet
Perusturvallisuus
VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.
Sähköiskun vaara
- Varmista, että viinijäähdyttimen on asentanut pätevä asentaja, ja että asennus on tehty Dometic-asennusohjeiden mukaisesti.
- Viinijäähdytintä ei saa käyttää, jos siinä on näkyviä vaurioita.
- Jos viinijäähdyttimen virtajohto on vaurioitunut, valmistajan, huoltopalvelun tai vastaavasti koulutetun ammattilaisen tulee vaihtaa se vaaratilanteiden välttämiseksi.
- Vain pätevä henkilöstö saa korjata viinijäähdy-tintä. Virheellisesti suoritetuista korjaustöistä saattaa aiheutua huomattavia vaaroja.
-
Kun sijoitat viinijäähdytintä paikalleen, varmista, että virtajohto ei tartu kiinni mihinkään eikä vaurioidu.
-
Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse.
- Liitä laite pistorasiaan, jolla liitäntä on varmasti tukeva, etenkin jos laite täytyy maadoittaa.
Palovaara
- Jäähdytyskierron sisältämä kylmäaine on helposti syttyvää.
Jos jäähdytyskierrossa on mikä tahansa vaurio: - Kytke viinijäähdytin pois päältä.
– Ehkäise avotulen ja sytytyskipinöiden esiintyminen.
– Tuuleta tila huolellisesti.
Räjähdysvaara
- Älä säilytä viinijäähdyttimessä räjähdysalttiita aineita kuten suihkepurkkeja, joissa on ponneainetta.
Terveysvaara
- Tätä viinijäähdytintä voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvarai-set tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli he ymmärtävät laitteen käyttöön liittyvät riskit.
- Lapset eivät saa leikkiä viinijäähdyttimellä.
- Lapset eivät saa ilman valvontaa puhdistaa laitetta eivätkä ryhtyä käyttäjälle sallittuihin kunnossapitotöihin.
- 3–8-vuotiaat lapset saavat täyttää ja tyhjentää vii-ninjäähdytintä.
- Viininjäähdytin on kiinnitettävä asennusohjeen mukaisesti, jotta minibaarin epävakaudesta aiheutuva vaara voidaan välttää.
- Pidä viinijäähdyttimen koteloinnissa tai upotuskalusteessa olevat tuuletusaukot vapaina esteistä.
- Älä käytä muita kuin valmistajan suosittelemia välineitä tai muita keinoja sulatuksen nopeutta-miseen.
- Älä missään tapauksessa avaa jäähdytyskiertoa.
- Älä käytä viinijäähdyttimessä sähkölaitteita, ellei valmistaja suosittele niitä tähän tarkoitukseen.
HUOMIO! Näiden varoitusten nou- dattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.
Rusentumisvaara
- Älä koske saranaan.
Terveysvaara
- Laiteessa saa säilyttää vain avaamattomia pulloja, joiden sinetti on eheä.
HUOMAUTUS! Vahingonvaara
- Vertaa tietolevyn jännitetietoja käytettävissä olevaan energiansyöttöön.
- Viinijäähdytin ei sovellu syövyttävien tai liuottimia sisältävien aineiden säilyttämiseen.
- Kylmälaitteen eristeet sisältävät syttyvää syklopentaania, joten ne vaativat erityisen hävittämismenetelmän. Kun kylmälaite on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteeseen.
- Pidä virtausaukko aina puhtaana.
- Viinijäähdytintä saa kuljettaa vain pystyssä.
Viinijäähdyttimen turvallinen käyttö
VAARA! Näiden varoitusten noudat-tamatta jättäminen johtaa kuolemaan tai vakavaan vammaan.
Sähköiskun vaara
- Älä kosketa avojohtimia koskaan paljain käsin.
HUOMIO! Näiden varoitusten nou- dattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.
Sähköiskun vaara
- Varmista ennen viinijäähdyttimen käyttöönottoa, että virtajohto ja pistoke ovat kuivia.
Terveysvaara
- Varmista, että viinijäähdyttimeen panemiasi viini-pulloja saa säilyttää valitussa lämpötilassa.
- Jos laatikko jätetään auki pitkäksi aikaa, lämpötila viinijäähdyttimen lokeroissa voi nousta merkittävästi.
- Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin viinipullojen ja suojaamattomien viemärijärjestelmän osien kanssa.
- Jos viinijäähdytin jätetään tyhjäksi pitkäksi aikaa:
– Kytke viinijäähdytin pois päältä.
– Sulata viinijäähdytin.
– Puhdista ja kuivaa viinijäähdytin.
– Jätä laatikko auki, jotta viinijäähdyttimeen ei muodostuisi hometta.
– Kytke viinijäähdytin pois päältä. – Sulata viinijäähdytin. – Puhdista ja kuivaa viinijäähdytin. – Jätä laatikko auki, jotta viinijäähdyttimeen ei muodostuisi hometta.
HUOMAUTUS! Vahingonvaara
- Älä sijoita viinijäähdytintä lähelle avotulta tai muita lämpölähteitä (lämmitys, suora auringon-paiste, kaasu-uunit jne.).
- Älä missään tapauksessa upota viinijäähdytintä veteen.
- Suojaa viinijäähdytin ja johto kuumuudelta ja kosteudelta.
- Huolehdi siitä, etteivät viinipullot koske jäähdyttimen seinää.
Toimituskokonaisuus
Katso kuva 1, sivulla 3
Määrä Kuvaus
| 1 Viininjäähdytyslaatikko | |||
| 12 Ruuvi ST4 x 13 mm(vain DrawBar5S) | |||
| 8 Ruuvi ST4 x 13 mm(Vain DrawBar5B, 5C) | |||
| 2 Välike 2 mm | |||
| 2 Välike 4 mm | |||
| 4 | A | I | u s |
| 1 | Sieni (200 x 100 x 30 mm) | ||
| 1 | Sieni (550 x 50 x 30 mm) | ||
| 2 Asennuslevy | |||
Käyttötarkoitus
Viinijäähdytin (josta käytetään myös nimitystä viini- kaappi) on suunniteltu käytettäväksi suljetuissa rakennuksissa, kuten:
- Henkilökuntakeittiöissä, toimistoissa ja muissa työpisteissä
- Maataloudessa
- Hotelleissa, motelleissa ja muissa majoitusliikkeissä
• Bed and breakfast -paikoissa - Catering-toiminnassa tai vastaavassa tukkutoi-minnassa
Viinijäähdytin on tarkoitettu asennettavaksi kaapis- toon tai asennussyvennykseen.
Viinijäähdytin on tarkoitettu yksinomaan viinien säilyttämiseen ja niiden lämpötilan säätelyyn. Lai-teessa saa säilyttää vain avaamattomia pulloja, joiden sinetti on eheä.
Viinijäähdytin ei sovi lääkeaineiden säilyttämiseen eikä elintarvikkeiden pakastamiseen.
Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohtee-seen.
Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.
Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:
- Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
- Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset - Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen
Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.
Tekninen kuvaus
Viininjäähdytyslaatikossa voidaan jäähdyttää viiniä ja säilyttää viiniä viileänä lämpötila-alueella +5 °C ... +17 °C (41 °F ... 63 °F)
Telineeseen mahtuu 5 pulloa. Pullon enimmäishalkaisija on 96 mm (3,8 in).
Viininjäähdytyslaatikko on kompressioon perustuva jäähdytyslaite.
Malliin on tehtaalla asennettu lasinen etupaneeli ja kahva.
DrawBar5S: Malli toimitetaan ilman etupaneelia, ja sen voi sovittaa keittiökaapiston paneeleihin.
Asennus
Kun valitset asennuspaikkaa, ota huomioon seuraavat ohjeet:
- Huomioi tuotteen mitat ja tarvittava asennustila, jotta tuote sopii tilaan hyvin (kuva 2, sivulla 4, kuva 3, sivulla 4).
- Huomioi varoitukset virtajohdon liittämisessä (kuva 4, sivulla 5).
- Varmista, että asennuspinta on tukeva, tasainen ja puhdas (kuva 5, sivulla 6).
- Älä asenna viininjäähdytyslaatikkoa minkään laitteen päälle (kuva 6, sivulla 6).
Jos viininjäähdytyslaatikko on tarkoitettu asennetta-vaksi korkeaan kaappiin, joka sisältää laitteen, sen voi asentaa sen alapuolelle ilman välihyllylevyä.
Kaapiston valmistelu
Viininjäähdytyslaatikolle on kaksi asennusvaihtoehtoa:
- Kaappiin, joka sisältää laitteen
(kuva 3 A, sivulla 4).
Tässä tapauksessa noudata ohjeita luvussa kap. "Laitteen sisältävä korkea kaappi, jonka tausta on avoin" sivulla 112.
- Työtason alapuolelle (kuva 3 B, sivulla 4).
Tässä tapauksessa noudata ohjeita luvussa kap. "Työtaso tai kaappi, jonka tausta on suljettu" sivulla 112.
Laitteen sisältävä korkea kaappi, jonka tausta on avoin
OHJE
Jos kaapiston ja takaseinän välinen vapaa tila on alle 35 mm, asianmukaista ilman-vaihtoa koskevat vaatimukset eivät täyty ja viininjäähdytyslaatikko kuluttaa enemmän energiaa.
▶Varmista, että korkean kaapin ja takaseinämän välillä on vähintään 35 mm:n vapaa tila.
Työtaso tai kaappi, jonka tausta on suljettu
Katso kuva 7, sivulla 7
OHJE
Jos kaapiston ja takaseinän välinen vapaa tila on alle 35 mm, asianmukaista ilmanvaihtoa koskevat vaatimukset eivät täyty ja viininjäähdytyslaatikko kuluttaa enemmän energiaa.
- Varmista, että kaapiston ja takaseinämän välillä on vähintään 35 mm:n vapaa tila.
- Tee hyllyn takaosaan 60 x 180 mm:n aukko.
- Tee kaapiston takaseinään 200 mm:n levyinen aukko. Aukon korkeuden on oltava yhdenmukainen hyllyn ja työtason yläosan välisen etäisyyden kanssa.
- Leikkaa lyhyt sieni sopivan kokoiseksi niin, että se sopii tuulettimen ja kaapiston takaosan väli- seen aukkoon.
- Aseta sieni tiiviisti tuulettimen ja kaapiston takaosan väliin.
- Jos viininjäähdytyslaatikon yläosan ja kaapiston välinen vapaa tila on yli 10 mm, käytä pitkää sientä.
Leikkaa sieni tarvittaessa ja aseta se viininjäähdytyslaatikon päälle.
Viininjäähdytyslaatikon asentaminen
- Kiinnitä asennuslevyt tuotteen kotelon molemmille puolille mukana toimitetuilla ruuveilla. Käytä tarvittaessa sopivaa yhdistelmää välikappaleita asianmukaisen istuvuuden takaamiseksi (kuva 8, sivulla 8).
- Kytke virtajohto.
- Vedä laatikko kokonaan ulos ja nosta se liukukiskoista (kuva 9, sivulla 8).
- Kiinnitä tuotteen kotelo kaapiston seinämiin mukana toimitetuilla ruuveilla ja prikoilla (kuva 10, sivulla 9).
- Vedä liukukiskot täyteen pituuteensa ja aseta laatikko varovasti takaisin liukukiskoille (kuva 11, sivulla 9).
- Sulje laatikko.
Päällyslevyn asennus (vain DrawBar5S)
Katso kuva 12, sivulla 9
OHJE
Varmista, että päällyslevyn mitat sopivat valittuun asennuspaikkaan.
- Kiinnitä kaapin kahva päällyslevyyn.
- Vedä laatikko ulos ja poista ovitiiviste, jotta kiinnitysreiät tulevat näkyviin.
- Kiinnitä päällyslevy laatikon oveen mukana toimitetuilla ruuveilla.
▶Tarkista oikea kohdistus jokaisen ruuvin kiinnittämisen jälkeen. - Kiinnitä ovitiiviste takaisin paikalleen ja sulje laatikko.
Laitekuvaus
| Kohta-kuva 13, sivulla 10 | Selitys |
1 Lämpötilan ilmaisevat LEDit
2
Virtapainike
3
Asetuspainike
4 Lasinen, kahvallinen etupaneeli (Vain DrawBar5B, 5C)
5 Kosteutusastia
6 Sisä-LED-valo
7 Kumilistat
Käyttö
Ennen ensimmäistä käyttökertaa
▶ Puhdista viininjäähdytyslaatikko hygieniasyistä sekä sisältä että ulkoa (ks. kap. "Puhdistus ja hoito" sivulla 115).
▶Täytä kosteutusastiaan vettä ainakin sen verran, että sieni on kokonaan veden peitossa (kuva 19, sivulla 11).
Energian säästäminen
- Avaa viinijäähdytinlaatikko vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen.
- Vältä tarpeettoman matalaa sisälämpötilaa.
- Varmista säännöllisesti, että laatikon tiiviste istuu kunnolla.
- Puhdista lauhdutin säännöllisin väliajoin pölystä ja liasta.
Päälle ja pois kytkeminen
▶ Laite kytketään päälle painamalla painiketta ① kerran (kuva 14, sivulla 10).
▶ Laite kytketään pois päältä painamalla painiketta
① vähintään 2 sekunnin ajan (kuva 15, sivulla 10).
Lämpötilan säätö
Huomaa seuraava ruokahävikin välttämiseksi:
- Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa viinijäähdytinlaatikko vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä viinipulloja niin, että ilma pääsee kiertämään hyvin.
- Säädä lämpötila viinipullojen määrää ja tyyppiä vastaavaksi.
Viininjäähdytyslaatikon jäähdytyslämpötilan oletusasetuksena on 11 °C.
Lämpötilaa säädetään painamalla painiketta niin monta kertaa, että haluttu lämpötila on saavutettu (kuva 16, sivulla 10).
Esittelytilan käyttäminen
Kun esittelytila on aktivoituna, sisätilan LED-valo pysyy jatkuvasti päällä.
▶Esittelytila aktivoidaan ja deaktivoidaan painamalla samanaikaisesti painikkeita ja vähintään 2 sekunnin ajan. (kuva 17, sivulla 11).
√ Kaikki lämpötilanäytön LEDit vilkahtavat 1 kerran.
Demotilan käyttäminen
Kun demotila aktivoidaan, kompressori ja tuulettimet kytkeytyvät pois päältä.
▶Demotila aktivoidaan painamalla painiketta ⇌ ainakin 6 sekuntia (kuva 18, sivulla 11).
√ Kaikki lämpötilan ilmaisevat LEDit vilkahtavat 3 kertaa.
√ LEDit, jotka ilmaisevat 11 °C:n ja 14 °C:n lämpötilan, syttyvät palamaan jatkuvasti.
▶Jos haluat näyttää, miten lämpötilan säätö tai esittelytila toimivat, paina painiketta kerran.
√ LEDit, jotka ilmaisevat 11 °C:n ja 14 °C:n lämpötilan, sammuvat 2 sekunnin kuluessa.
√ Viimeksi valittuna olleen lämpötilan ilmaiseva LED syttyy.
▶Demotila deaktivoidaan painamalla painiketta ⇌ ainakin 6 sekuntia (kuva 18, sivulla 11).
√ Kaikki lämpötilan ilmaisevat LEDit vilkahtavat 3 kertaa.
√ Viimeksi valittuna olleen lämpötilan ilmaiseva LED syttyy.
Vianetsintä
| Häiriö Mahdollinen syy Ratkaisuehdotus | ||
| Laite ei jäähdytä. Lämpötilan ilmaisevat LEDit eivät pala. | Vaihtovirtapistorasiassa ei ole jännitettä. | Kokeile toista pistorasiaa. |
| Laite ei jäähdytä (pistoke on paikallaan). Lämpötilan ilmaisevat LEDit palavat. | Jäähdytyselementti on rikki. Ota yhteyttä valtuutettuun huoltopal-veluun ja korjauta laite. | |
| Laite ei jäähdytä (pistoke on paikallaan). LEDit, jotka ilmaisevat 11 °C:n ja 14 °C:n lämpötilan, palavat jatkuvasti. | Demotila on aktivoituna. | Kytke demotila pois päältä (kuva 18, sivulla 11). |
| Sisä-LED-valo palaa jatkuvasti, vaikka viininjäähdytyslaatikko on kiinni. | Esittelytila on aktivoituna. | Kytke esittelytila pois päältä (kuva 17, sivulla 11). |
| Laite ei jäähdytä tarpeeksi. Lämpötilan ilmaisevat LEDit palavat. | Jäähdytyselementti on rikki. Ota yhteyttä valtuutettuun huoltopal-veluun ja korjauta laite. | |
| Tuuletus on riittämätön. Poista esteet ja lika ilmanvaihtoau-koista. | ||
| Ylempi lämpötilan ilmaiseva LED vil-kahtaa toistuvasti 1 kerran. | Lämpötila-anturissa on vikaa. Ota yhteyttä valtuutettuun huoltopal-veluun ja korjauta laite. | |
| Ylempi lämpötilan ilmaiseva LED vil-kahtaa toistuvasti 3 kertaa. | Sisätuulettimessa on vikaa. Ota yhteyttä valtuutettuun huoltopal-veluun ja korjauta laite. | |
| Ylempi lämpötilan ilmaiseva LED vil-kahtaa toistuvasti 4 kertaa. | Ulkotuulettimessa on vikaa. Ota yhteyttä valtuutettuun huoltopal-veluun ja korjauta laite. | |
| Ylempi lämpötilan ilmaiseva LED vil-kahtaa toistuvasti 5 kertaa. | Laatikko on ollut auki liian pitkään. Sulje laatikko. | |
| Laatikko ei ole kunnolla kiinni. | Sulje laatikko kunnolla. | |
| Ylempi lämpötilan ilmaiseva LED vil-kahtaa toistuvasti 6 kertaa. | Kompressorissa on vikaa. Ota yhteyttä valtuutettuun huoltopal-veluun ja korjauta laite. | |
Puhdistus ja hoito
VAROITUS! Palovaara
- Kylmäaine on erittäin helposti syttyvää. Älä avaa äläkä vahingoita jäähdytyskiertoa.
- Laitteen eristys sisältää eristävää kaasua (ks. tyyppietiketti). Älä vaurioita eristystä.
HUOMAUTUS! Vaurion vaara
- Älä käytä puhdistukseen syövyttäviä puhdistusaineita tai kovia esineitä.
- Älä koskaan käytä kovia tai teräviä esi neitä jään poistoon tai kiinni jäätyneiden esineiden irrottamiseen.
- Älä yritä nopeuttaa sulamisprosessissa mekaanisten tai muunlaisten apuvälineiden avulla.
OHJE Lasioveen tiivistyvä kosteus
Vain DrawBar5B 5C: Jos ympäristön ilmankosteus on yli 65 %, kun ympäristön lämpötila on 25 °C, lasioveen tiivistyy kosteutta.
▶ Puhdista laite sisältä ja ulkoa kostealla liinalla säännöllisin väliajoin ja aina, kun laite likaantuu.
Kuivaa viininjäähdytyslaatikko puhdistamisen jälkeen liinalla.
▶Varmista, että laitteen ilmanvaihtoaukot ovat puhtaita pölystä ja liasta, jotta toiminnasta syntvä lämpö saadaan johdettua pois eikä laite pääse vaurioitumaan.
▶ Puhdista tiivistyneen veden poistoliitäntä säännöllisesti.
Puhdista tiivistyneen veden poistoliitäntä tarvittaessa. Jos liitäntä on tukkeutunut, tiivistyvä vesi kerääntyy viininjäähdytyslaatikon pohjalle.
Vesimäärän tarkastaminen
Viininjäähdytyslaatikossa on kosteutusastia, josta laatikon sisustaan saadaan lisää kosteutta.
▶Tarkasta säännöllisesti, onko sieni veden peitossa (kuva 19, sivulla 11).
Älä puhdista kosteutusastiaa tiskiko- neessa.
Kosteutusastian saa puhdistaa vain juoksevalla vedellä.
Jäähdytyskierto
Jäähdytyskiertoa ei tarvitse huoltaa.
Sulatus
Viininjäähdytyslaatikossa on automaattinen sulatus- toiminto.

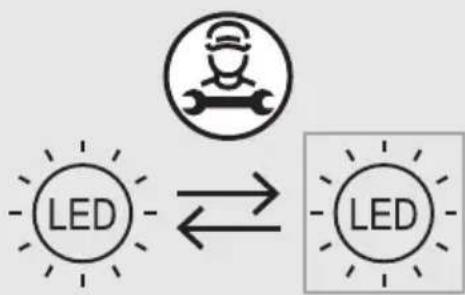

Sisä-LED-valon vaihtaminen
HUOMAUTUS! Vahingonvaara
Vaaran välttämiseksi valonlähteen voi vaihtaa vain valmistaja, asiakaspalvelu tai henkilö, jolla on vastaava pätevyys.
▶Vaihda sisä-LED-valo kuvatulla tavalla (kuva 20, sivulla 12 – kuva 23, sivulla 13).
Takuu
Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä jälleenmyyjään tai valmistajan toimipisteseen omassa maassasi (ks. dometic.com/dealer).
Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:
- Kopio kuitista, jossa näkyy ostopäivä
- Valitusperuste tai vikakuvaus
Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.
Hävittäminen
Pakkausmateriaalin kierrätys
▶ Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin.
Paristoja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys
Poista paristot, ladattavat akkuparistot ja valonlähteet ennen tuotteen kierrätystä. Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen.
Paristot, ladattavat akkuparistot ja valonlähteet eivät kuulu kotitalousjätteeseen.
Jos haluat poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä.
▶ Tuotteen voi hävittää veloituksetta.
Tekniset tiedot
| DrawBar5S Draw | Bar5B DrawBar5C | ||
| Tulojännite: 220–240 V~ | 50 Hz | ||
| Nimellisottoteho: 45 W | |||
| Kokonaistilavuus: 15 l | |||
| Jäähdytysteho: maks. 17 °C (63 °F) | alle ympäristölämpötilan säädettävissä viisiportaisesti: 5 °C, 8 °C, 11 °C, 14 °C ja 17 °C (41 °F, 46 °F, 52 °F, 57 °F ja 63 °F) | ||
| Ilmastoluokka: N | |||
| Tarkoitettu käytön ympäristölämpötila: | +16 °C ... +32 °C (+61 °F ... +90 °F) | ||
| Melupäästöt: 45 dB(A) | |||
| Kylmäaine: R600a | |||
| Kylmäaineen määrä: 10,00 g (0,02 lbs) | |||
| Mitat L x S x K: | 554 x 548 x 141 mm (21,8 x 21,6 x 5,5 in) | 597 x 591 x 141 mm (23,5 x 23,3 x 5,5 in) | 597 x 591 x 141 mm (23,5 x 23,3 x 5,5 in) |
| Sisällön paino enintään: | 10,00 kg (22,05 lbs) | ||
| Paino: | 16,40 kg (36,16 lbs) | 17,20 kg (37,92 lbs) | 17,90 kg (39,46 lbs) |
| Tarkastus/sertifikaatti: | CE UK CA | ||
Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on F.
Lisää tuotetietoja saat tuotteessa olevan energia- merkin QR-koodin kautta tai osoitteesta eprel.ec.europa.eu.
