| Producttype | Wijnkast (verouderingslade) |
| Merk | Dometic |
| Model | DrawBar 5C |
| Capaciteit | Tot 5 flessen (max. diameter 96 mm) |
| Totaal volume | 15 L |
| Temperatuurbereik | +5 °C tot +17 °C (5 niveaus: 5, 8, 11, 14, 17 °C) |
| Koeltype | Compressor |
| Koelmiddel | R600a (isobutaan), 10 g |
| Voeding | 220–240 V~ 50 Hz, 45 W |
| Afmetingen (B x D x H) | 597 x 591 x 141 mm |
| Gewicht | 17,9 kg |
| Maximale belasting | 10 kg |
| Klimaatklasse | N (omgeving +16 °C tot +32 °C) |
| Geluidsemissie | 45 dB(A) |
| Voorpaneel | Glas met handgreep (in de fabriek gemonteerd) |
| Binnenverlichting | LED (energie-efficiëntieklasse F) |
| Bevochtigingsbak | Ja, met spons |
| Ontdooiing | Automatisch |
| Speciale modi | Presentatie (permanente verlichting), Demonstratie (compressor en ventilatoren uit) |
| Installatie | Inbouw in meubel of onder werkblad |
| Leveringsinhoud | Lade, schroeven, afstandhouders, afleidingsponsen, montageplaten |
| Beoogd gebruik | Opslag en temperatuurregeling van wijn (gesloten en verzegelde flessen) |
| Onderhoud | Reiniging met vochtige doek, waterpeil controleren, bak niet in vaatwasser |
| Garantie | Wettelijk (neem contact op met verkoper of Dometic) |
Veelgestelde vragen - DrawBar 5C DOMETIC
Gebruikersvragen over DrawBar 5C DOMETIC
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Wijnkelder in PDF-formaat gratis! Vind uw handleiding DrawBar 5C - DOMETIC en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DrawBar 5C van het merk DOMETIC.

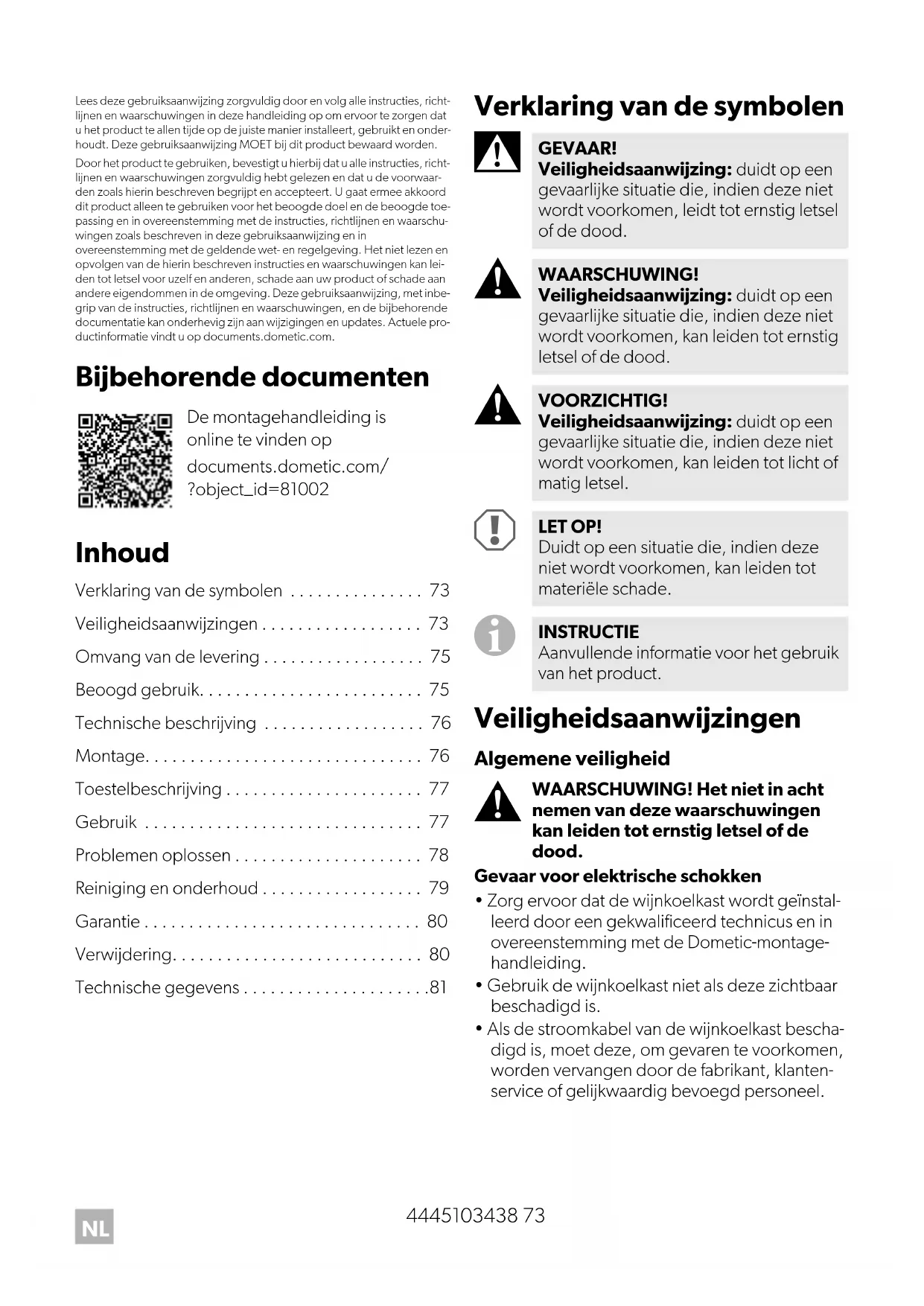

GEBRUIKSAANWIJZING DrawBar 5C DOMETIC
Gebruiksaanwijzing....73
Vinkøleskuffe
Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden.
Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in
overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op documents.dometic.com.
Bijbehorende documenten
De montagehandleiding is online te vinden op documents.dometic.com/?object_id=81002
Inhoud
Verklaring van de symbolen 73
Veiligheidsaanwijzingen 73
Omvang van de levering 75
Beoogd gebruik. 75
Technische beschrijving 76
Montage....76
Toestelbeschrijving 77
Gebruik 77
Problemen oplossen 78
Reiniging en onderhoud 79
Garantie 80
Verwijdering.... 80
Verklaring van de symbolen
GEVAAR!
Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, leidt tot ernstig letsel of de dood.
WAARSCHUWING!
Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot ernstig letsel of de dood.
VOORZICHTIG!
Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot licht of matig letsel.
LET OP!
Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.
INSTRUCTIE
Aanvullende informatie voor het gebruik van het product.
Veiligheidsaanwijzingen
Algemene veiligheid
WAARSCHUWING! Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.
Gevaar voor elektrische schokken
- Zorg ervoor dat de wijnkoelkast wordt geïnstalleerd door een gekwalificeerd technicus en in overeenstemming met de Dometic-montagehandleiding.
- Gebruik de wijnkoelkast niet als deze zichtbaar beschadigd is.
-
Als de stroomkabel van de wijnkoelkast beschadigd is, moet deze, om gevaren te voorkomen, worden vervangen door de fabrikant, klantenservice of gelijkwaardig bevoegd personeel.
-
Deze wijnkoelkast mag uitsluitend worden gerepareerd door bevoegd personeel. Door ondeskundige reparaties kunnen grote gevaren ontstaan.
- Zorg er bij het positioneren van de wijnkoelkast voor dat de voedingskabel niet verstrikt of beschadigd raakt.
- Plaats geen meervoudige stekkerdozen of draagbare voedingen achter het toestel.
- Sluit het toestel aan op contactdozen die een goede verbinding garanderen, met name wanneer het toestel moet worden geaard.
Brandgevaar
- Het koelmiddel in de koelkring is licht ontvlambaar.
In geval van beschadiging van de koelkring:
– Schakel de wijnkoelkast uit.
– Vermijd open vuur en vonken.
– Ventileer de ruimte goed.
Explosiegevaar
- Bewaar geen explosiegevaarlijke stoffen in de wijnkoelkast, zoals spuitbussen met drijfgas.
Gevaar voor de gezondheid
- Deze wijnkoelkast mag worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van de wijnkoelkast en zij inzicht hebben in de gevaren die het gebruik ervan met zich meebrengt.
- Kinderen mogen niet met de wijnkoelkast spelen.
- Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
- Kinderen van 3 tot 8 jaar mogen de wijnkoelkast alleen in- en uitruimen.
- Om gevaar door instabiliteit van de wijnbewaarkast te voorkomen, moet deze volgens de montagehandleiding worden bevestigd.
- Houd ventilatieopeningen in de behuizing van de wijnkoelkast of in de inbouwconstructie vrij.
- Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen dan de door de fabrikant aanbevolen middelen.
- Open in geen geval de koelkring.
- Gebruik geen elektrische toestellen in de wijnkoelkast, tenzij deze daarvoor door de fabrikant worden aanbevolen.
VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.
Gevaar voor beknelling
• Grijp niet in het scharnier.
Gevaar voor de gezondheid
- In het toestel mogen uitsluitend nog gesloten en verzegelde flessen worden bewaard.
LET OP! Gevaar voor schade
- Controleer of de spanning op het typeplaatje overeenkomt met de aanwezige stroomvoorziening.
- De wijnkoelkast is niet geschikt voor de opslag van bijtende of oplosmiddelhoudende stoffen.
- De isolatie van het koeltoestel bevat ontvlambaar cyclopentaan en vereist speciale verwerkingsprocedures. Breng het koeltoestel aan einde van zijn levensduur naar een erkend afvalverwerkingsbedrijf.
- Houd de afvoerleiding altijd schoon.
- Vervoer de wijnkoelkast alleen rechtop.
De wijnkoelkast veilig gebruiken
GEVAAR! Het niet in acht nemen van deze waarschuwingen leidt tot ernstig letsel of de dood.
Gevaar voor elektrische schokken
- Raak blanke leidingen nooit met blote handen aan.
VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.
Gevaar voor elektrische schokken
- Let er voor de ingebruikname van de wijnkoelkast op dat de voedingskabel en de stekker droog zijn.
Gevaar voor de gezondheid
- Zorg ervoor dat u alleen wijnflessen in de wijnkoelkast legt die op de gekozen temperatuur gekoeld mogen worden.
-
Het langdurig openen van de lade kan leiden tot een aanzienlijke temperatuurstijging in de compartimenten van de wijnkoelkast.
-
Reinig oppervlakken die in contact komen met wijnflessen en toegankelijke afvoersystemen regelmatig.
- Als de wijnkoelkast voor een langere periode leeg wordt gehouden:
– Schakel de wijnkoelkast uit.
– Ontdooi de wijnkoelkast.
– Reinig en droog de wijnkoelkast.
– Laat de lade open om schimmelvorming in de wijnkoelkast te voorkomen.
LET OP! Gevaar voor schade
- Plaats de wijnkoelkast niet in de buurt van open vuur of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).
- Dompel de wijnkoelkast nooit onder in water.
- Bescherm de wijnkoelkast en de kabels tegen hitte en vocht.
- Let op dat wijnflessen de wanden van de koelruimte niet aanraken.
Omvang van de levering
Zie afb. 1, pagina 3
Aantal Beschrijving
| 1 Wijnkoellade | |||
| 12 Schroef ST4 x 13 mm(alleen DrawBar5S) | |||
| 8 | S | c | h r(alleen DrawBar5B, 5C) |
| 2 Afstandsstuk 2 mm | |||
| 2 Afstandsstuk 4 mm | |||
| 4 Sluitring | |||
| 1 Luchtgeleidingsspons(200 x 100 x 30 mm) | |||
| 1 Luchtgeleidingsspons(550 x 50 x 30 mm) | |||
| 2 Montageplaat | |||
Beoogd gebruik
De wijnbewaarkast (ook wijnkoellade genoemd) is ontworpen voor gebruik in omringende gebouwen, bijvoorbeeld:
- In personeelskeukens van winkels, kantoren en andere werkplekken
• In de landbouwsector
• In hotels, motels en andere accommodaties
• In bed-and-breakfastvestigingen - In cateringbedrijven of vergelijkbare groothandelszaken
De wijnkoellade is bestemd voor inbouw in een keukenkastje of in een inbouwnis.
De wijnkoellade is uitsluitend bestemd voor het opslaan en op temperatuur houden van wijn. In het toestel mogen uitsluitend nog gesloten en verzegelde flessen worden bewaard.
De wijnkoellade is niet geschikt voor het bewaren van medicijnen of voor het diep invriezen van levensmiddelen.
Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.
Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredi-gende prestaties en mogelijke storingen.
De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:
- Onjuiste montage of aansluiting, inclusief te hoge spanning
- Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserve-onderdelen
- Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- Gebruik voor andere doeleinden dan beschreven in deze handleiding
Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.
Technische beschrijving
De wijnkoellade kan wijn koelen of wijn koel houden bij een temperatuur tussen +5 °C en +17 °C (41 °F en 63 °F).
Het rek is geschikt voor maximaal 5 flessen. De maximale flesdiameter bedraagt 96 mm (3,8 in).
De wijnkoellade is een compressiekoeltoestel.
Het model is af fabriek uitgerust met een glazen frontplaat en een handvat.
DrawBar5S: Het model wordt geleverd zonder frontplaat en kan worden voorzien van een frontplaat passend bij uw keuken.
Montage
Neem de volgende instructies in acht bij de keuze van de montageplaats:
- Let op de productafmetingen en de benodigde montageruimte om er zeker van te zijn dat het goed past (afb. 2, pagina 4, afb. 3, pagina 4).
- Let op de waarschuwingen bij het aansluiten van het netsnoer (afb. 4, pagina 5).
- Zorg ervoor dat het montageoppervlak stevig, vlak en schoon is (afb. 5, pagina 6).
- Monteer de wijnkoellade niet boven op een apparaat (afb. 6, pagina 6).
Als de wijnkoellade bedoeld is om te worden ingebouwd in een hoge kast met een apparaat, kan deze eronder worden gemonteerd zonder dat er een tussenplank nodig is.
De kast voorbereiden
Er zijn twee montagemogelijkheden voor de wijnkoellade:
• In een hoge kast met een apparaat (afb. 3 A, pagina 4).
Ga in dat geval verder met de instructies in hoofdstuk „Hoge kast met open achterkant en apparaat” op pagina 76.
- Onder een aanrecht (afb. 3 B, pagina 4).
Ga in dat geval verder met de instructies in hoofdstuk „Kast of aanrecht met gesloten achterkant“ op pagina 76.
Hoge kast met open achterkant en apparaat
INSTRUCTIE
Als de vrije ruimte tussen de kast en de achterwand minder dan 35 mm bedraagt, is een goede luchtcirculatie niet gegarandeerd en verbruikt de wijnkoellade meer energie.
Zorg voor een vrije ruimte van ten minste 35 mm tussen de hoge kast en de achterwand.
Kast of aanrecht met gesloten achterkant
Zie afb. 7, pagina 7
INSTRUCTIE
Als de vrije ruimte tussen de kast en de achterwand minder dan 35 mm bedraagt, is een goede luchtcirculatie niet gegarandeerd en verbruikt de wijnkoellade meer energie.
- Zorg voor een vrije ruimte van ten minste 35 mm tussen de kast en de achterwand.
- Maak een opening van 60 x 180 mm in de achterkant van de plank.
- Maak een 200 mm brede opening in de achterwand van de kast. De hoogte van de opening moet de afstand tussen de plank en het aanrechtblad bedragen.
- Snijd de korte luchtgeleidingsspons op de juiste maat zodat deze past bij de opening tussen de ventilator en de achterkant van de kast.
- Plaats de luchtgeleidingsspons tussen de ventilator en de achterkant van de kast, zodat deze stevig vastzit.
- Breng de lange luchtgeleidingsspons aan als de speling tussen de bovenkant van de wijnkoellade en de kast groter is dan 10 mm. Snijd de luchtgeleidingsspons indien nodig op maat en plaats deze boven op de wijnkoellade.
De wijnkoellade monteren
- Bevestig de montageplaten aan beide zijden van de productbehuizing met behulp van de meegeleverde schroeven. Gebruik indien nodig een geschikte combinatie van meegeleverde afstandsstukken om ervoor te zorgen dat het product goed past (afb. 8, pagina 8).
- Sluit het netsnoer aan.
- Trek de lade volledig naar buiten en til deze van de schuifrails (afb. 9, pagina 8).
- Bevestig de productbehuizing aan de wanden van de kast met de meegeleverde schroeven en sluitringen (afb. 10, pagina 9).
- Schuif de schuifrails volledig uit en plaats de lade voorzichtig terug op de schuifrails (afb. 11, pagina 9).
- Sluit de lade.
De decorplaat monteren (alleen DrawBar5S)
Zie afb. 12, pagina 9
INSTRUCTIE
Controleer of de afmetingen van de decorplaat geschikt zijn voor de gekozen montageplaats.
- Monteer de handgreep van de kast op de decorplaat.
- Trek de lade naar buiten en verwijder de deurafdichting om de bevestigingsgaten bloot te leggen.
- Bevestig de decorplaat op de ladedeur met de meegeleverde schroeven.
▶ Controleer na het bevestigen van elke schroef of de uitlijning correct is.
- Plaats de deurafdichting terug en sluit de lade.
Toestelbeschrijving
| Nr. in afb. 13, Toelichting pagina 10 | |
| 1 Temperatuurindicatielampjes | |
| 2 | 1 Aan/uit-knop |
| 3 | 2 Instelknop |
| 4 Glazen frontplaat met handvat (alleen DrawBar5B, 5C) | |
| 5 Vochtigheidsschaal | |
| 6 Led-binnenverlichting | |
| 7 Rubberen strips | |
Gebruik
Voor het eerste gebruik
▶ Reinig de wijnkoellade om hygiënische redenen aan binnen- en buitenzijde (zie hoofdstuk „Reiniging en onderhoud“ op pagina 79).
▶Vul de vochtigheidsschaal met water tot ten minste de spons volledig is bedekt (afb. 19, pagina 11).
Energie besparen
- Open de wijnkoellade uitsluitend indien nodig en slechts zo lang als noodzakelijk.
- Vermijd een onnodig lage binnentemperatuur.
- Controleer regelmatig of de afdichting van de lade nog goed zit.
- Verwijder regelmatig stof en vuil van de condensor.
In- en uitschakelen
▶Druk een keer op de knop om het toestel in te schakelen (afb. 14, pagina 10).
▶Houd de knop ① ten minste 2 seconden ingedrukt om het toestel uit te schakelen (afb. 15, pagina 10).
Temperatuur instellen
Let op het volgende om voedselverspilling tegen te gaan:
- Houd temperatuurschommelingen zo laag mogelijk. Open de wijnkoellade uitsluitend indien nodig en slechts zo lang als noodzakelijk. Berg de wijnflessen zodanig op dat de lucht nog steeds goed kan circuleren.
- Pas de temperatuur aan de hoeveelheid en het type van de wijnflessen aan.
De wijnkoellade is standaard ingesteld op een koeltemperatuur van 11 °C.
▶ Om de temperatuur in te stellen, drukt u herhaaldelijk op de knop tot het gewenste temperatuurniveau is bereikt (afb. 16, pagina 10).
De presentatiemodus gebruiken
Als de presentatiemodus is geactiveerd, blijft de led-binnenverlichting permanent branden.
▶Om de presentatiemodus te activeren en te deactiveren, houdt u de knop en de knop tegelijkertijd ten minste 2 seconden ingedrukt (afb. 17, pagina 11).
√ Alle temperatuurindicatielampjes knipperen lkeer.
De demomodus gebruiken
Als de demomodus is geactiveerd, zijn de compressor en de ventilatoren uitgeschakeld.
▶Houd de knop ⇔ ten minste 6 seconden ingedrukt om de demomodus te activeren (afb. 18, pagina 11).
√ Alle temperatuurindicatielampjes knipperen 3 keer.
√ De temperatuurindicatielampjes voor 11 °C en 14 °C blijven permanent branden.
▶Druk een keer op de knop om de temperatuurinstellingsfunctie of de presentatiemodus te demonstreren.
√ De temperatuurindicatielampjes voor 11 °C en 14 °C gaan binnen 2 seconden uit.
√ Het temperatuurindicatielampje van het laatst geselecteerde temperatuurniveau gaat branden.
▶Houd de knop ≈ ten minste 6 seconden ingedrukt om de demomodus te deactiveren (afb. 18, pagina 11).
√ Alle temperatuurindicatielampjes knipperen 3 keer.
√ Het temperatuurindicatielampje van het laatst geselecteerde temperatuurniveau gaat branden.
Problemen oplossen
| Fout Mogelijke oorzaak Voorgestelde oplossing | ||
| Het toestel koelt niet. Temperatuurindicatielampjes branden niet. | Op het wisselspanning-stopcontact staat geen spanning. | Probeer een ander stopcontact. |
| Het toestel koelt niet (stekker is in het stopcontact). Temperatuurindicatie-lampjes branden. | Het koelelement is defect. Neem contact op met een de klanten-service voor reparatie. | |
| Het toestel koelt niet (stekker is in het stopcontact). Temperatuurindicatie-lampjes voor 11 °C en 14 °C blijven permanent branden. | De demomodus is geactiveerd. | Schakel de demomodus uit (afb. 18, pagina 11). |
| De led-binnenverlichting blijft permanent branden, zelfs wanneer de wijnkoellade is gesloten. | De presentatiemodus is geactiveerd. | Schakel de presentatiemodus uit (afb. 17, pagina 11). |
Fout Mogelijke oorzaak Voorgestelde oplossing
| Het toestel koelt niet voldoende.Temperatuurindicatielampjes branden. | Het koelelement is defect. Neem contact op met een de klanten-service voor reparatie. |
| De ventilatie is onvoldoende. Verwijder eventuele blokkades of vuil uit de in- en uitlaatopeningen. | |
| Het bovenste temperatuurindicatie-lampje knippert 1 keer herhaaldelijk. | De temperatuursensor is defect. Neem contact op met een de klanten-service voor reparatie. |
| Het bovenste temperatuurindicatie-lampje knippert 3 keer herhaaldelijk. | De binnenste ventilator is defect. Neem contact op met een de klanten-service voor reparatie. |
| Het bovenste temperatuurindicatie-lampje knippert 4 keer herhaaldelijk. | De buitenste ventilator is defect. Neem contact op met een de klanten-service voor reparatie. |
| Het bovenste temperatuurindicatie-lampje knippert 5 keer herhaaldelijk. | De lade is te lang open. Sluit de lade. |
| De lade is niet correct gesloten. Sluit de lade correct. | |
| Het bovenste temperatuurindicatie-lampje knippert 6 keer herhaaldelijk. | De compressor is defect. Neem contact op met een de klanten-service voor reparatie. |
Reiniging en onderhoud
- Het koelmiddel is licht ontvlambaar. Open of beschadig de koelkring niet.
- De isolatie van het apparaat bevat een isolatiegas (zie typeplaatje). Beschadig de isolatie niet.
LET OP! Gevaar voor schade
- Gebruik geen schurende schoon-maakmiddelen of harde voorwerpen voor de reiniging.
- Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.
- Gebruik geen mechanische of andere hulpmiddelen om het ontdooiproces te versnellen.
INSTRUCTIE Condensatie op glazen deur
DrawBar5B, alleen 5C: Als de luchtvochtigheid hoger is dan 65% bij 25 °C omgevingstemperatuur, condenseert vocht op de glazen deur.
▶Maak de binnen- en buitenkant van het toestel regelmatig schoon met een vochtige doek en zodra het vuil wordt.
▶Veeg de wijnkoellade na het reinigen droog met een doek.
Zorg ervoor dat de ventilatieopeningen van het toestel vrij zijn van stof en verontreinigingen, zodat de warmte kan worden afgevoerd en het toestel niet beschadigd raakt.
▶Controleer de condensaatafvoer regelmatig. Reinig de condensaatafvoer indien nodig. Als deze verstopt is, verzamelt het condensaat zich op de bodem van de wijnkoellade.
Het waterpeil controleren
De wijnkoellade is uitgerust met een vochtigheids-schaal om de binnenkant van de lade extra vochtig te maken.
▶ Ververs het water indien nodig.
LET OP! Gevaar voor schade
Maak de vochtigheidsschaal niet schoon in de vaatwasmachine.
▶Maak de vochtigheidsschaal alleen schoon onder stromend water.
Koelkring
De koelkring is onderhoudsvrij.
Ontdooien
De wijnkoellade is uitgerust met een automatische ontdooifunctie.

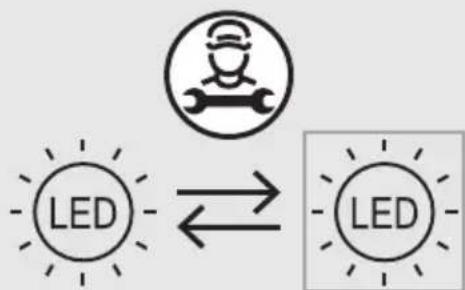

De led-binnenverlichting vervangen
LET OP! Gevaar voor schade
Om gevaren te voorkomen mag de licht-bron uitsluitend worden vervangen door de fabrikant, diens klantenservice of gelijkwaardig bevoegd personeel.
▶Ga voor het vervangen van de led-binnenverlichting te werk zoals afgebeeld (afb. 20, pagina 12 – afb. 23, pagina 13).
Garantie
De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de detailhandel of met het filiaal van de fabrikant in uw land (zie dometic.com/dealer).
Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:
- Een kopie van de factuur met datum van aankoop
- De reden voor de claim of een beschrijving van de fout
Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.
Verwijdering
Verpakkingsmateriaal recyclen
Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken.
Producten met batterijen, oplaadbare batterijen en lichtbronnen recyclen
Verwijder alle batterijen, oplaadbare batterijen en lichtbronnen voordat u het product laat recyclen.
Geef uw defecte accu's of verbruikte batterijen af bij de leverancier of bij een verzamelpunt.
Geef accu's en batterijen, oplaadbare batterijen en lichtbronnen niet mee met het huishoudelijke afval.
Als u het product definitief weg wilt doen, vraag dan bij het dichtstbijzijnde afvalverwerkingsbedrijf of uw dealer naar de betreffende afvoervoorschriften.
▶ Het product kan gratis worden afgevoerd.
Technische gegevens
| DrawBar5S Draw | Bar5B DrawBar5C | ||
| Voedingsspanning: 220–240 V~ | 50 Hz | ||
| Nominaal opgenomen vermogen: | 45 W | ||
| Totaal volume: 15 l | |||
| Koelvermogen: | max. 17 °C (63 °F) onder omgevingstemperatuurinstelbaar in vijf stappen: 5 °C, 8 °C, 11 °C, 14 °C en 17 °C(41 °F, 46 °F, 52 °F, 57 °F en 63 °F) | ||
| Klimaatklasse: N | |||
| Beoogde omgevingstemperatuur: | +16 °C tot +32 °C (+61 °F tot +90 °F) | ||
| Geluidsemissie: 45 dB(A) | |||
| Koelmiddel: R600a | |||
| Koelmiddelhoeveelheid: 10,00 g (0,02 lbs) | |||
| Afmetingen b x d x h: | 554 x 548 x 141 mm(21,8 x 21,6 x 5,5 in) | 597 x 591 x 141 mm(23,5 x 23,3 x 5,5 in) | 597 x 591 x 141 mm(23,5 x 23,3 x 5,5 in) |
| Maximale interne opslagruimte: 10,00 kg (22,05 lbs) | |||
| Gewicht: | 16,40 kg (36,16 lbs) | 17,20 kg (37,92 lbs) | 17,90 kg (39,46 lbs) |
| Keuring/certificering: |  | ||
Dit product bevat een lichtbron van energie-efficiëntieklasse F.
Meer informatie over het product is beschikbaar via de QR-code op het energielabel op het product of op eprel.ec.europa.eu.
